第一章 网络基础知识.ppt

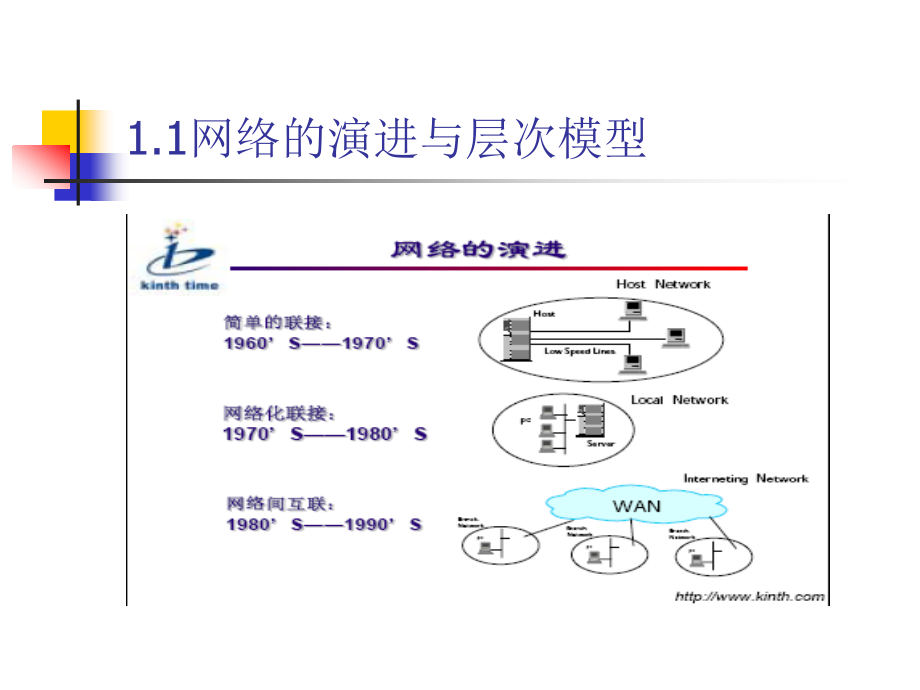

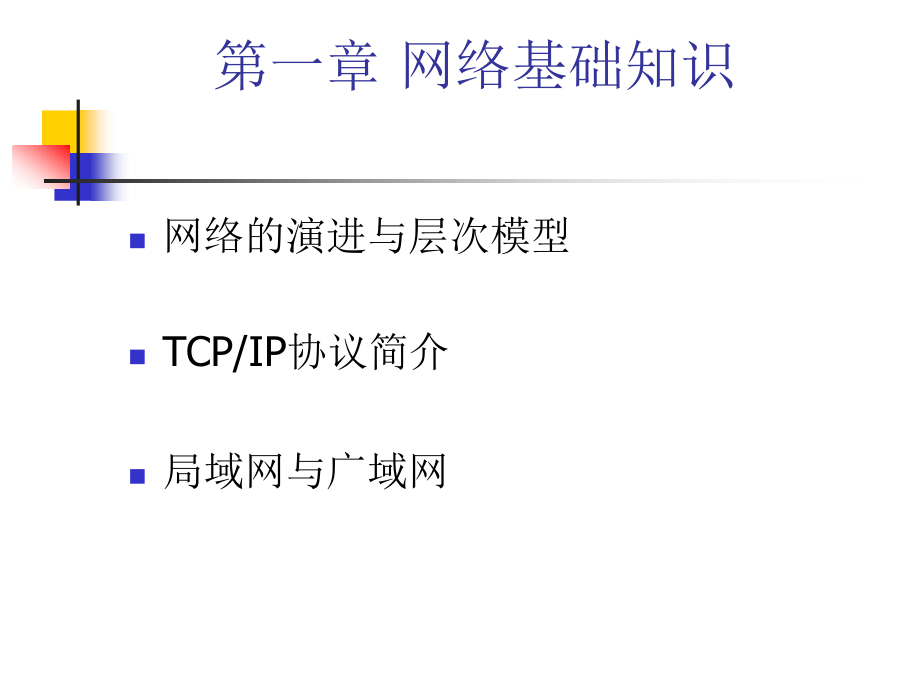

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第一章 网络基础知识,网络的演进与层次模型,TCP/IP,协议简介,局域网与广域网,1.1,网络的演进与层次模型,1.2 OSI,七层模型及其功能,1.2 OSI,七层模型及其功能,在七十年代末，国际标准化组织,ISO,提出了开放系统互连参考模型。协议分层大大简化了网络协议的复杂性，这实际也是自顶向下、逐步细化的程序设计方法的很好的应用。网络协议按功能组织成一系列,“,层,”,，每一层建筑在它的下层之上。分成的层数，每一层的名字、功能，都可以不一样，但是每一层的目的都是为上层提供一定的服务，屏蔽低层的细节。,物理层涉及到通信在信道上传输的原始比特流，它实现传输数据所需要的机械、电气、功能性及过程等手段。,数据链路层的主要任务是提供对物理层的控制，检测并纠正可能出现的错误，使之对网络层显现一条无错线路；并且进行流量调控。,网络层检查网络拓扑，以决定传输报文的最佳路由，其关键问题是确定数据包从源端到目的端如何选择路由。,传输层的基本功能是从会话层接受数据，并且在必要的时候把它分成较小的单元，传递给网络层，并确保到达对方的各段信息正确无误。,会话层允许不同机器上的用户建立会话关系，在协调不同应用程序之间的通信时要涉及会话层，该层使每个应用程序知道其它应用程序的状态。,表示层关注于所传输的信息的语法和意义，它把来自应用层与计算机有关的数据格式处理成与计算机无关的格式。,应用层包含大量人们普遍需要的协议，并且具有文件传输功能。其任务是显示接收到的信息，把用户的新数据发送到低层。,1.3,网络设备在层次模型中所处的位置,1.3,网络设备在层次模型中所处的位置,在分层模型中，对等是一个很重要的概念，因为只有对等层才能相互通信，一方在某层上的协议是什么，对方在同一层次上也必须是什么协议。理解了对等的含义，则很容易把网络互连起来：,两个网络在物理层就相同，使用中继器就可以连起来；如果两个网络物理层不同，链路层相同，使用桥接器可以连起来；如果两个网络物理层、链路层都不同，而网络层相同，使用路由器可以互连；如果两个网络协议完全不同，使用协议转换器（网关）可以互连。,上面提到的设备分别是：,中继器（,Repeater,）：工作在物理层，在电缆之间逐个复制二进制位（,bit,）；,桥接器（,Bridge,）：工作在链路层，在,LAN,之间存储和转发帧（,frame,）；,路由器（,Router,）：工作在网络层，在不同的网络之间存储和转发分组（,packet,）。,协议转换器（,Gateway,）：工作在三层以上，实现不同协议的转换。,Internet,中通常把路由器也叫网关（,Gateway,）。,1.4 OSI,模型与,TCP/IP,协议的对应关系,.,1.5,数据的封装,1.5,数据的封装,信息交换的过程发生在对等层之间，源系统中的每一层把控制信息附加在数据中，而目的系统的每一层则对接收到的信息进行分解，并从数据中移去控制信息。,高层的协议将数据传递到网络层后，形成标准的数据包，而后传送到数据链路层，添加链路层的控制信息，形成帧，再传递到物理层，在物理层网络传送原始的比特流。,2.1 TCP/IP,传输层协议概揽,2.1 TCP/IP,传输层协议概揽,传输控制协议,TCP,是一个面向联接的协议，允许从一台机器发出的字节流无差错地发往到互联网上的其他机器。,用户数据报协议,UDP,是一个不可靠的无联接的协议，用于不需要排序和流量控制能力而是自己完成这些功能的应用程序。,2.1 TCP/IP,传输层协议概揽,2.1 TCP/IP,传输层协议概揽,网络层的,IP,协议，实现了,IP,包的封装和寻径发送，它的功能是主机可以把分组发往任何网络并使分组独立地传向目标。这些分组到达的顺序和发送的顺序可能不同。,另外，,TCP/IP,的网络层还包括了 互联网络控制消息协议,ICMP,、地址解析协议,ARP,、反向地址解析协议,RARP,。,2.2 ICMP,检测,2.2 ICMP,检测,互联网络控制消息协议,ICMP,是一个网络层的协议，它提供了错误报告和其它回送给源点的关于,IP,数据包处理情况的消息，,RFC 792,中有关于,ICMP,的详细说明。,ICMP,包含几种不同的消息，其中,Echo Request,由,Ping,命令产生，主机可通过它来测试网络的可达性，,ICMP Echo Reply,消息表示该节点是可达的。,2.3,地址解析协议,ARP,2.3,地址解析协议,ARP,地址解析协议,ARP,是一种广播协议，主机通过它可以动态地发现对应于一个特殊,IP,网络层地址的,MAC,层地址。,主机,A,发送的,ARP,请求报文中，带有自己的,IP,地址到,MAC,地址的映射。主机,B,收到请求报文后，将其中的地址映射存到自己的,ARP,高速缓存中，并把自己的,IP,地址到,MAC,地址的映射作为响应发回主机,A,。,3.1 LAN,定义,3.1 LAN,定义,LAN,是一个覆盖地理范围相对较小的高速容错数据网络，它包括工作站、个人计算机、打印机和其它设备。,LAN,为计算机用户提供了资源共享的设备访问，如打印、文件交换、电子邮件交换等等。,在这种环境中，,LAN,定义了一系列的协议支持局域网网络设备的顺利运行。,3.2 LAN,及其常用设备,3.3,常见网络拓扑结构,3.4,以太网原理简介,3.4,以太网原理简介,基于广播的以太网中，所有的工作站都可以接收到发送到网上的广播帧，每个工作站都要经过判断确认信息帧是否是发给自己的，如是，则转到高层的协议层去。,采用了载波侦听与冲突检测,CSMA/CD,协议的以太网中，工作站在发送数据之前，要侦听网络是否空闲，只有在网络不阻塞时，工作站才能发送数据。,3.5 WAN,定义,3.5 WAN,定义,WAN,是覆盖地理范围相对较广的数据通信网络，它通常利用公共载波公司提供的便利条件进行传输。,WAN,技术在,OSI,参考模型的下三层（即物理层、数据链路层和网络层）发挥作用。,WAN,通常采用两种交换模式运行，即电路交换和分组交换技术。,电路方式是基于电话网电路交换的原理，当用户要求发送数据时，交换机就在主叫用户和被叫用户之间接通一条物理的数据传输通路。特点是时延小、“透明”传输（即传输通路对用户数据不进行任何修正或解释）、信息传输的吞吐量大。缺点是所占带宽固定，网络资源利用率低。,分组方式是一种存储转发的交换方式。它是将需要传输的信息划分为一定长度的包（分组），以分组为单位进行存储转发的。每个分组信息都载有接收地址和发送地址的的标识，在传送分组之前必须首先建立虚电路，然后依序传送。分组方式在线路上采用动态复用的技术来传送各个分组，带宽可以复用。缺点是实时性不好。,3.6 WAN,及其常用设备,3.7,WAN,协议,3.7,WAN,协议,常用的广域网协议有：,HDLC,：高级数据链路控制，,ISO,标准的链路层协议；,LAPB,：平衡型链路访问规程，增强了错误检测和更正；,PPP,：点到点协议，有丰富功能的同异步链路层协议；,X.25,：分组交换协议，定义了终端和分组交换网络的连接规程；,FR,：帧中继，在,X.25,基础上发展起来的简洁高效的分组交换协议；,ISDN,：语音数据共享的数字化链路。,3.8 WAN,服务类型,3.8 WAN,服务类型,常用的广域网服务类型可分为：,呼叫连接：通过信令如,SS7,建立连接所成网络，例如,Modem,拨号；,时分复用：利用时分复用设备连接的网络，如专用线路；,分组交换：利用分组交换网络连接的网络，如帧中继、,X.25,。,3.9,专用线路介绍,3.9,专用线路介绍,专用线路是透明的物理传输信道，由于它使用简便、覆盖面广，被广泛应用于企业网互联、专线,Internet,接入等。专用线路的明显缺陷是：由于采用点到点通信，对于复杂网络的分支点间的互通，必须通过中心转发。速率以,64K,为主，大于,64K,的线路，费用较贵。,专用线路是点对点连接的，它给予用户访问整个链路带宽的可能性。在某一时刻，带宽的可用率为,100%,。然而，在专用线路上，在一段平均时间内，典型的线路利用率只有可用带宽的,30%,至,40%,，这是专用线路主要的缺点。但是，由于它是一直联接的，所以不必建立为新的联接而花费等待的时间。,另一方面，专用线路解决方案要求中心端口的高密度，包括通信设备如,DSU/CSU,，相对于帧中继等分组交换网络，这将导致网络设备的成本大幅上升。,3.10,专用线路协议,-HDLC,3.10,专用线路协议,-HDLC,HDLC,是一种面向比特的、用于专用线路的数据链路层协议，它提供了一种在同步串行链路的、带有,32,位校验和的封装机制。,HDLC,只运行于同步链路上，它提供的是一种对物理层的面向比特的通明的封装。,3.10,专用线路协议,-PPP,3.10,专用线路协议,-PPP,PPP,协议，其全称为,Point-To-Point Protocol,（点到点协议）。它作为一种提供在点到点链路上传输、封装多种不同类型的网络层数据包的数据链路层协议，处于,TCP/IP,协议栈的第二层，主要被设计用来在支持全双工的同异步链路上进行点到点之间的数据传输。,PPP,主要由三类协议组成：链路层控制协议族（,LCP,）、网络层控制协议族（,NCP,）和,PPP,扩展协议族。其中，链路控制协议主要用于建立、拆除和监控,PPP,数据链路；网络层控制协议族主要用于协商在该数据链路上所传输的数据包的格式与类型；,PPP,扩展协议族主要用于提供对,PPP,功能的进一步支持。,同时，,PPP,还提供了用于网络安全方面的验证协议族（,PAP,和,CHAP,）。,
