基站延伸覆盖系统推广材料(移动).ppt

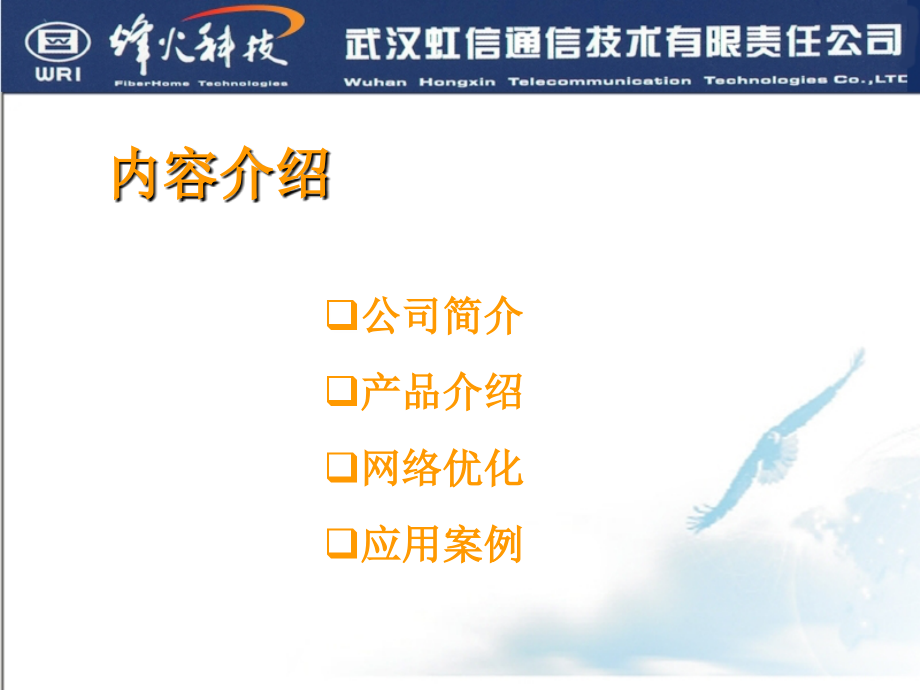

虹信架彩虹,无线连无限,武汉邮电科学研究院虹信公司,公司简介,产品介绍,网络优化,应用案例,内容介绍,公司简介,武汉邮电科学研究院（,WRI）,是国资委直属的高新技术企业集团。是一个以研究为先导，集科研、开发、生产、经营、培训和技术服务于一体的高新技术产业集团。,我院是国家光纤通信技术工程研究中心、光通信产品质量监督检验中心、光纤通信产业基地、亚太电信组织（,APT）,光纤通信培训基地。,涉及范围：接入网、无线通信、通信电源、光纤光缆、光电器件、光无源器件、光通信仪表、光缆专用设备等产品的研究和生产。,我院是国家863,CIMS,试验并通过验收的工厂。拥有现代化的从板金表面处理到自动焊接及检测设备。,我院的销售及维护网点遍布全国。,公司简介,产品介绍,网络优化,应用案例,GSM,基站放大器系统,GSM,双向塔顶放大器系统,产品介绍,GSM,基站放大器系统,系统介绍,概述,产品图展示,优势及特点,设备安装说明,原理图,工作原理说明,技术参数,监控参数简介,BTS,塔顶放大器,在线供电器,GSM,基站放大器,GSM,基站放大器系统-,简介,GSM,基站放大器系统用于宏蜂窝基站功率放大及改善上下行链路平衡。可用于放大单载频及多载频站，定向及全向站：数倍扩大基站覆盖范围，增大话务量，提高信道利用率。,扩大基站覆盖范围，改善通话质量，降低掉话率，降低手机发射功率。,替代直放站，降低干扰，优化网络质量。,用于信号深度覆盖，减少室内分布工程。,GSM,基站放大器系统,-,概述,宏蜂窝基站放大器系统由两部分组成，即下行功率放大单元和塔顶放大单元。,下行功率放大单元是安装在基站上的超线性独立载频放大设备，由超线性功率放大单元、高性能双工器、数字步进衰减器及相应监控模块组成，用于增强基站功率，提高覆盖效果。,塔顶放大单元用于上行小信号放大，提高基站接收灵敏度，保证上、下行链路平衡。,GSM,基站放大器系统,-,产品图展示,下行功率放大器,塔顶放大器,GSM,基站放大器系统,-,优势及特点,主设备安装在机房内，设备寿命较安装在塔顶长,35,倍，检修与维护不受天气影响；,基站放大器自带输入衰减，不需调整基站功率，不会因基站复位、切割、频率调整等操作造成系统故障或停机；,支持基站跳频，支持载频互助；,独立放大，扩容方便，载频数不受限；,具有断电自动旁路功能，设备故障不影响基站正常工作；,独有的兼具本地监控和远程监控功能，随时掌控系统运行状,况并根据告警信息及时维护；,GSM,基站放大器系统-,-,安装说明,主设备装在机房内，,BTS TX,输出端接入基站放大器的,BTS IN,端，发射由放大器,TX OUT,端接出至天线；两个接收天线下各装一台塔放，供电器串在机房内接收馈线避雷器前，通过馈线供电至塔顶放大器。,前端单元部分,GSM,基站放大器系统,-,原理图,LNA,隔离器,旁路开关,可调衰减器,滤波器,PA,隔离器,双工器,双,双,工,器,LNA,双,双,工,器,隔离器,旁路开关,可调衰减器,滤波器,PA,隔离器,双工器,BTS,TX1,TX2,RX1,TX1/RX2,单工塔顶放大器,双工塔顶放大器,雷电保护,电流注入器,过流保护,供电器,雷电保护,双工器,LNA,雷电保护,滤波器,LNA,雷电保护,电流注入器,过流保护,供电器,供电及保护,双工器,供电及保护,GSM,基站放大器系统,-,原理说明,整机为标准室内机柜。,BTS,的,TX,信号分别由超线性功放独立放大，覆盖范围扩大后，远离基站的上行弱信号经塔放放大送入,BTS，,实现上、下行平衡。,系统配备本地监控，可选装远程监控。在本地模式下，当前功率、驻波、温度等参数直接反映在液晶显示屏上。远程监控通过有线或者无线,MODEM,传输，在机房监控基站放大器的状况。,系统工作电压是交流,220V,或直流-48,V,两种模式.,频率范围,935,MHz-960 MHz,增 益,4-12,dB,可调，步长1,dB,输入功率,2-50,W（GZF900-VII,自配衰减）,输出功率,40-200,W,可调，步长1,dB,互调衰减,70,dBc,端口驻波比,1.3,最大功耗,350,W,平均无故障工作时间,50000小时,电源范围,DC-48V15%,温度范围,-30+55,外型尺寸,19英寸标准机柜,GSM,基站放大器系统,-,技术参数,频率范围,890,MHz-915 MHz,增 益,12,dB,功 耗,1,W,噪声系数,1.5,dB,端口驻波比,1.3,上行旁路插损,0.8,dB,下行插损,0.3,dB,电源范围,DC-48V15%,温度范围,-40-+60,相对湿度,5-95%,平均无故障工作时间,50000小时,双工塔顶放大单元,-技术参数,监控系统简介,本地监控：,液晶显示：位于主设备基站放大器的前面板。,工作信息：当前每载频功率、功放温度、电压驻波比等。,告警信息：功率过低告警,；,功率过高告警,；,温度过高告警；,反射过高告警。,远程监控：,信息显示,:,同本地监控。,传 输,：,无线短信息。,GSM,双向塔顶放大器系统,系统简介,技术优势,工作原理,技术参数,有塔覆盖范围,无塔覆盖范围,GSM,双向塔顶放大器系统,-简介,GZF900-VII,型双向塔顶放大器，用于加大基站信号的上、下行功率，设备对每个载频单独放大,使基站覆盖半径增加。适合于,GSM900/1800MHz,基站信号在城郊、乡镇等处使用。双向塔顶放大器用于安装在天线下需覆盖范围的一侧，两面天线各含一个载频，向一个方向辐射。,GSM,塔顶增强器系统,-技术特点,支持基站跳频，支持载频互助,自动旁路功能，设备故障不影响基站正常工作；,独有的兼具本地监控和远程监控功能，随时掌控系统运行状况并根据告警信息及时维护。,所有的主要散热器件直接安装在散热槽，热量被广泛散发到整个表面。,采用了适当的保护措施以防止雷击。,GSM,塔顶增强器系统,-工作原理图,频率范围,下行 935.000,MHz960.000MHz,上行 890.000,MHz915.000MHz,带宽,25,M(,带宽可选）,最大输出功率,40W（46dBm）,自动电平控制（,ALC）,15,dB,增益,17,dB,增益调节步长,1,dB,增益调节误差,0.5,dB,带内波动,0.5,dB,互调特性,70,dBc,最大输入功率,20,W,噪声系数,1.5,dB,GSM,双向塔顶放大器系统,技术参数,电压驻波比,1.2,插入损耗,0.5,dB,接收旁路插入损耗,1.2,dB,双工时收发隔离度,91,dB,驻波比,1.2,回波损耗,正常运行时回波损耗：,20,dB,旁路状态时回波损耗：,18,dB,时延,100,ns,平均无故障工作时间,50000,h,杂散发射,-36,dBm,当频率在9,KHz-1GHz,-30dBm,当频率在1,GHz-12.75GHz,环境特性,室外部分：温度：30至+65，湿度：95%，,室内部分：温度：+5至+40，湿度：85%。，,公司简介,产品介绍,网络优化,应用案例,网络优化,目前网络状况,三种网络优化手段的差异,新的网络容量与覆盖优化方案介绍,基站放大器在网络优化中的应用,基站放大器应用案例,经济分析,据统计，目前已建基站扇区结构主要分成全向站和定向站二类，且定向站居多,.,前向站分为：,O1、O2,等,定向站分为,:S1,S1/1,S1/1/1,S2/2/2,等站型，随着网络运行与用户群分布,呼叫模式的趋于稳定与形成,通过不同的网络优化手段与新的技术解决方案是提高网络运营效率与提高话务吸收能力和覆盖能力的必要手段,.,问题,:,目前全网基站容量利用率不足,50%,网络覆盖范围与功率密度不足,优化手段离散单一,.,目前网络状况,三种网络优化手段的差异,在移动通信网中，因输出功率的限制，基站信号只能覆盖一定范围。为实现无缝覆盖，运营商一般选择以下三种方式优化：,基站可以扩容，但建站成本大，建设周期长；直放站安装方便，但容易出,现自激，降低网络质量；加装基站放大器成本低、性能指标好、安装快,捷，在一定条件下是网络优化的最佳选择。,BTS,BTS,Tx,BTS Rx,基站放大器方式,BTS,BTS,Tx,BTS Rx,新建基站 方式,BTS,BTS,Tx,BTS Rx,直放站与分布方式,建议,:,1),以新的全网容量与覆盖思路规划,:,第一层是宏蜂窝基站-解决基本网络容量与覆盖,第二层是微蜂窝基站-解决局部网络容量,“,热点,”,吸收覆盖,第三层是基站放大器-解决基本网络信号弱区域覆盖与深度覆盖,第四层是直放站与室内分布层-解决局部网络,“,点状,”,室外盲区与,”,塔状,”,室内盲,区覆盖,2),基于,GSM,基站网络基本建成,结合基站放大器特点提高功率覆盖密度与范围,优化全网,容量分布与覆盖质量,可,实现全网综合效率与覆盖质量的优化,.,3),在,CDMA,基站建设过程中,基于网络容量与覆盖的特点,兼顾用户市场的发展进程,对容,量与功率分别规划，可,适当提高现有网络覆盖的范围与覆盖功率密度,.,4),利用基站放大器采用小区容量分裂与功率分层覆盖的优化方案,.,目标,:,通过提高被优化基站覆盖范围与深度,提高被优化基站的话务量及服务质量,同时对超闲小区的载频进行全网调配使用,.,使全网基站综合指标提高,.,新的网络容量与覆盖优化方案介绍（一）,利用基站放大器进行网络优化,下行放大基站功率；功率密度大幅提高,上行提高基站接,收灵敏度；,大区域覆盖与分层覆盖效益高，优化指标显著,;,单站容量统筹,扇区虚载频配置,全网基站容量效率提高,.,下行信号增强超过,6-12dB,左右,上行信号增强超过,6-18dB,左右,系统噪声系数提高37,dB,左右,新的网络容量与覆盖优化方案介绍（二）,基站延伸覆盖系统对基站接收灵敏度的改善,系统的接收灵敏度与系统的噪声系数是一致的。,NF,越低，灵敏度高,。,G,1,NF,1,G,2,NF,2,G,N,NF,X,1,2,1,2,1,3,1,2,1,1,1,1,-,-,+,+,-,+,-,+,=,n,n,sys,G,G,G,F,G,G,F,G,F,F,F,K,。,常规系统（无基站延伸覆盖系统）,跳线1,0.2,dB,主馈线,3,dB,避雷器,0.1,dB,跳线2,0.4,dB,双工器,1.2,dB,BTS TRX,NF=4.5dB,NF=9.4dB,加装基站延伸覆盖系统后,跳线1,0.2,dB,塔放,NF=1.5dB,G=15dB,避雷器,0.1,dB,跳线2,0.4,dB,双工器,1.2,dB,BTS TRX,NF=4.5dB,主馈线,3,dB,NF=2.1dB,系统噪声系数改善7.3,dB，,因此系统接收灵敏度提高7.3,dB,基于基站放大器网优应用，提出,虚载频容量与小区分裂以及功率分层,覆盖,作为一种新的网优思路与应用解决方案,.,虚载频容量,-,单基站配置的载频容量根据网络优化的需要通过功率分,配的方式分配到各扇区的载频容量,即,共享载频容量,.,如,将一个载频容量分给三个扇区使用,且站型配置为,1/1/1,则表示为,S(0.3)/(0.3)/(0.3).,功率分层覆盖,-,基于单基站机架已有配置结合虚载频设置,根据目标扇,区对容量与功率密度的实际需求,可在一个扇区中配置,2,个,BCCH,载频,并作相应的参数,(,如,TA,切换关系等,),设置,以求达到,“,远近,话务,功率的分层覆盖,”,.,新的网络容量与覆盖优化方案介绍（三）,在城郊,开发区,乡镇与国道的,“,漫游走廊,”,通过基站放大器提高现有基站的实际输出功率达到大区域与深度覆盖,;,且通过,OMC-R,统计单站所有扇区的总话务，优化基站容量配置，根据爱尔兰话务模型，有以下配置原则 三扇区合计总话务量,Erl,总载频配置数,8 3,每个扇区话务量分布,小区功率分层配置 可提高基站容量利用率,同时实现,“,因地制宜,”,的网络覆盖面与覆盖功率密度 的效果,.,即解决覆盖问题用提高现有基站的功率方式而不是通过增加基站方式,.,超闲式基站的容量应调往,“,忙,”,基站,各扇区覆盖容量配置与覆盖功率大小可,“,实事求是,”,不尽相同,.,新的网络容量与覆盖优化思路介绍（四）,BTS,BTS,Tx,BTS,Rx,基站放大器对小区信号直推方式,直推方式主要应用于解决小区覆盖效果不好，需扩大上下行链路的,覆盖范围，吸收话务量,根据小区分裂后实际的覆盖需求,黄色部分表示经基站放大器放大的,载频覆盖区域，同时基站放大器可补偿经过功分载频损耗的功率,.,两小区共享载频，小区分裂延伸覆盖方式,如果小区分为三扇区，红色部分表示基站载频数,(1,或,2,或,3),，如果第一扇区和,第三扇区载频容量比较冗余，而第二扇区需要加深覆盖，对载频容量有更大的需,求，我们可以将第三扇区的载频资源叠加到第二扇区，第三扇区共享第一扇区的,载频容量，这样优化了超闲基站的资源，使整个网络资源得到了充分的运用。,三小区共享载频，小区分裂延伸覆盖,收+收+发（单或双载频）站型基站连接,TX IN,TX（1,或,1,2）OUT,TX（1,或,1,2）OUT,顶面图,TX IN,Antennas,Antennas,载频分路器,RXA,TX（1，2）,BTS,RXB,基站放大器小区容量分裂示意图,根据目前的网络状况，移动网络结构可分为四层,(,宏蜂窝,微蜂窝,基站放大器,直放站与分布系统,),实现不同的话务吸收能力和覆盖能力,.,如右图所示为一个,S1/1/1,站型的基站利用基站放大器,进行网络优化的覆盖图。,北向,(,向上,):,分层覆盖厂区（人口密集，话务量高）,原小区,2,载频不变,加第三扇区载频定向大区域层深度覆盖,;,南向,(,向下,):,覆盖公路,第一扇区配置不变，第三扇区.,共享第一扇区的载频容量。,在移动网络中实现基站容量与覆盖功率分层是在原有基站扇区规划基础上,新增天线且分配相应,BCCH,载频形成的扇区即第四扇区来实现功率分层,.,定向区域功率分层,覆盖,红色部分是伞型覆盖区，伞型小区可作为网络的虚拟的第四小区，覆盖门限-94,dBm,是根据需要可调。,（第四小区）功率分层覆盖切换关系,基站放大器小区功率分层示意图,利用基站放大器进行网络优化：,可以显著增加网络话务量（,Tch,_Traffic_Carried_,Erlangs,提高呼叫成功率(,Call_Setup_Success_Rate),降低掉话率(,Drop_Call_Rate),提高切换成功率(,Handover_Success_Rate),经济分析,1(,话务量统计）,基站延伸覆盖系统的应用，将为运营商节省大量的建设投入。,一套基站延伸覆盖系统可节省三个基站，节约投资300万元。基站延,伸覆盖系统可将基站信号电平提高7,dB，,覆盖半径增大一倍，覆盖,面积扩大为4倍，以面积论节省三个基站；每个基站除主设备外，还,必须配套传输、电源、基础、机房、铁塔等，综合成本百万以上。而,两载频放大器投入不足二十万。,一套基站延伸覆盖系统可节省多台直放站。,基站延伸覆盖系统除覆盖范围大，还能实现全方位覆盖，直放站只能,覆盖局部区域；同时，直放站的大量应用还容易造成网络质量下降，,为减少投入，可根据需要部分载频加基站放大器。,经济分析2（效益分析）,公司简介,产品介绍,网络优化,应用案例,经典应用案例,案例一：城市小区站（东莞长安乌沙）,案例二：公路站（广州增城腊圃）,案例三：乡镇站（清远大镇）,案例四：,高,山站（,佛山三水迳口）,案例一：城市小区站（东莞长安乌沙）,东莞长安乌沙基站主要覆盖东莞长安镇附近的密集工业楼,及住宅楼。因楼群普遍较高，导致信号覆盖不好。,本次工,程,采用功率直推方式，,对,第,三小区的,信号进行放大,，下行,链路功率,明显提高10,dB,以上，两路上行,链路采用低躁放大,的方式,，,改善了,上行,链路,接收灵敏度,较差的问题,很好地解,决了原来室内无法通话的问题，同时,话务量,得到很大,提高。,安装前后,Rxlev,比较,安装前,安装后,安装前,安装后,安装前后的,RxQual,比较,安装前后话务统计对比,日期,CSSR,DCR,HSR,TT,TCK,安,装,前,29-06-2003,92.52,0,90.55,1.87,117,30-06-2003,93.90,1.26,87.57,1.99,159,01,-07-2003,92.50,0.35,85.07,2.20,126,安,装,后,18-09-2003,93.65,1.39,84.45,7.17,485,19-09-2003,94.10,2.05,75.34,6.78,408,20-09-2003,95.64,0.55,94.00,6.44,529,21-09-2003,95.58,1.09,87.31,4.52,337,22-09-2003,95.00,0.89,92.34,6.49,456,注:本设备为大功率设备，信号及波束控制要求较高，因此某些话务指,标在特殊环境下（如海面，密集楼区，高山遮挡等）很可能有所降低,案例二：公路站（广州增城腊圃）,腊圃,3,Km,安装前,安装后,温泉度假村,腊圃,3,Km,安装前,安装后,温泉度假村,7,Km,基站设在镇中心，塔高,45,米，基站是,4/3/3,定向站。距基站,3,Km,处，是一个,大型温泉度假村，度假村房屋内无手机信号；该镇距下一个相邻的镇有,7,Km,，,两镇之间的公路有,1,公里的盲区。,通过基站放大器优化后，基站的,下行信号提高10,dB,以上，两路上行信号分,别加装两台塔顶放大器提高,了,上行接收灵敏度。覆盖范围扩大了,3-5Km，,小,区,话务量增大近一倍。,安装前后,Rxlev,安装前,Rxlev,安装后,Rxlev,安装前后,RxQual,安装前,：,安装后,：,案例3：乡镇站（清远大镇）,清远大镇基站建在大镇旁的一个小山上，主要覆盖大镇镇及附近几条相关,公路。,通过基站延伸覆盖系统将原有,覆盖范围扩大了3至5公里,，,话务量提,高了2到3倍,安装前,安装后,清远大镇,大宝站,通济站,乡政府,安装前后,Rxlev,安装前,Rxlev,安装后,Rxlev,清远大镇安装前后话务统计对比,日期,CSSR,DCR,HSR,TT,TCK,安,装,前,16-03-2003,89.45,6.35,0,3.35,229,17-03-2003,94.30,1.42,87.50,2.81,182,18-03-2003,93.07,4.79,52.27,2.38,215,19-03-2003,92.07,1.20,94.44,1.74,151,20-03-2003,94.14,3.58,78.38,2.40,225,安,装,后,04,-07-2003,94.70,0.49,94.87,4.93,393,05,-07-2003,94.47,0.35,85.11,6.42,564,06,-07-2003,93.66,0.55,98.08,4.52,340,07,-07-2003,91.33,0.89,92.50,5.36,316,案例四：高山站（佛山三水迳口）,佛山三水迳口基站建在一个小山上，覆盖一条公路,及附近乡村。,此工程要求通过基站延伸覆盖系统对,一、三小区加强覆盖，通过路测两小区下行信号分别,提高10,dB,以上，上行信号分别加装两台塔顶放大器，,提高,了,上行接收灵敏度,信号强度明显增强，,覆盖,范围明扩大3-5,km。,安装前后,Rxlev,安装前,Rxlev,安装后,Rxlev,谢谢,
