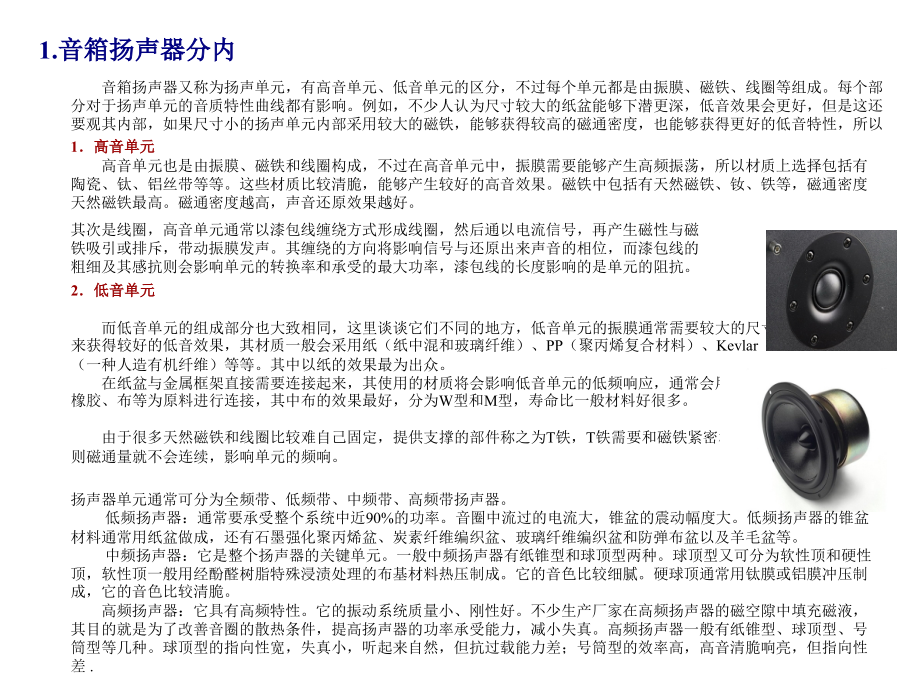

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,出声的源泉,音箱,音箱基本知识介绍,1.,音箱扬声器分内,2.,音箱分类,3.,了解音频,4.,音响术语,5.,音箱基本结构图及术语,6.Unit,基本术语,7.Unit,基本结构图,音箱扬声器又称为扬声单元，有高音单元、低音单元的区分，不过每个单元都是由振膜、磁铁、线圈等组成。每个部分对于扬声单元的音质特性曲线都有影响。例如，不少人认为尺寸较大的纸盆能够下潜更深，低音效果会更好，但是这还要观其内部，如果尺寸小的扬声单元内部采用较大的磁铁，能够获得较高的磁通密度，也能够获得更好的低音特性，所以每个部分都十分重要。,1高音单元,高音单元也是由振膜、磁铁和线圈构成，不过在高音单元中，振膜需要能够产生高频振荡，所以材质上选择包括有陶瓷、钛、铝丝带等等。这些材质比较清脆，能够产生较好的高音效果。磁铁中包括有天然磁铁、钕、铁等，磁通密度天然磁铁最高。磁通密度越高，声音还原效果越好。,其次是线圈，高音单元通常以漆包线缠绕方式形成线圈，然后通以电流信号，再产生磁性与磁铁吸引或排斥，带动振膜发声。其缠绕的方向将影响信号与还原出来声音的相位，而漆包线的粗细及其感抗则会影响单元的转换率和承受的最大功率，漆包线的长度影响的是单元的阻抗。,2低音单元,而低音单元的组成部分也大致相同，这里谈谈它们不同的地方，低音单元的振膜通常需要较大的尺寸来获得较好的低音效果，其材质一般会采用纸（纸中混和玻璃纤维）、,PP（,聚丙烯复合材料）、,Kevlar（,一种人造有机纤维）等等。其中以纸的效果最为出众。,在纸盆与金属框架直接需要连接起来，其使用的材质将会影响低音单元的低频响应，通常会用海绵、橡胶、布等为原料进行连接，其中布的效果最好，分为,W,型和,M,型，寿命比一般材料好很多。由于很多天然磁铁和线圈比较难自己固定，提供支撑的部件称之为,T,铁，,T,铁需要和磁铁紧密相连，否则磁通量就不会连续，影响单元的频响。,扬声器单元通常可分为全频带、低频带、中频带、高频带扬声器。低频扬声器：通常要承受整个系统中近90%的功率。音圈中流过的电流大，锥盆的震动幅度大。低频扬声器的锥盆材料通常用纸盆做成，还有石墨强化聚丙烯盆、炭素纤维编织盆、玻璃纤维编织盆和防弹布盆以及羊毛盆等。中频扬声器：它是整个扬声器的关键单元。一般中频扬声器有纸锥型和球顶型两种。球顶型又可分为软性顶和硬性顶，软性顶一般用经酚醛树脂特殊浸渍处理的布基材料热压制成。它的音色比较细腻。硬球顶通常用钛膜或铝膜冲压制成，它的音色比较清脆。高频扬声器：它具有高频特性。它的振动系统质量小、刚性好。不少生产厂家在高频扬声器的磁空隙中填充磁液，其目的就是为了改善音圈的散热条件，提高扬声器的功率承受能力，减小失真。高频扬声器一般有纸锥型、球顶型、号筒型等几种。球顶型的指向性宽，失真小，听起来自然，但抗过载能力差；号筒型的效率高，高音清脆响亮，但指向性差.,1.音箱扬声器分内,音箱的材质一般分为三类：,3塑料类,塑料类的音箱主要的特点是容易加工，外形可以设计得比较漂亮，摆脱了木质音箱呆板的方砖型外观。如目前大部分音箱使用的,ABS,工程塑料等。,一般来说，塑料材质被用在低端的音箱中，但这也不是绝对的，只不过在国内，技术还不纯熟，塑料音箱的音质无法得到保证。国外的部分高档音箱也采用塑料材质。,2合成类,该类材质需要将木材进行化学处理，使木制品有防水和防蛀的功能，然后再压制而成。例如密集版（,MDF）、,三合板、防水板等等。合成板材材质均匀，音箱的品质也能得到很好的控制。所以我们目前看到的音箱，大部分都是合成板材制造的。,1原木类,原木类是指板材未经处理，是原生木材。由于密度非均匀，所以我们可以通过敲打板材的不同部位，根据其发声不同来判断。在使用 这样的箱体时，每个音箱的音质都会有所区别，品质也无法得到很好的控制。除非在原木初始加工阶段，能够得到非常精密的修正。但这样一来也会增加其成本。目前通常的做法只是用原木的木纹作为装饰而已。,2.音箱分类：,音频信号的用途不同，采用压缩的质量标准也不一样。如，电话质量的音频信号采用,ITUTG711,标准，8,kHz,取样，8,bit,量化，码率64,Kbps。AM,广播采用,ITUTG722,标准，16,kHz,取样，14,bit,量化，码率224,Kbps。,高保真立体声音频压缩标准由,ISO,和,ITU-T,联合制订，,CD11172-3MPEG,音频标准为48,kHz、44.1kHz、32kHz,取样，每声道数码率32,Kbps448Kbps，,适合,CD-DA,光盘用。,对声音质量要求过高，则设备复杂；反之，则不能满足应用。一般以“够用，又不浪费”为原则。,所谓声音的质量，是指经传输、处理后音频信号的保真度。目前，业界公认的声音质量标准分为4级，即数字激光唱盘,CD-DA,质量，其信号带宽为10,Hz20kHz；,调频广播,FM,质量，其信号带宽为20,Hz15kHz；,调幅广播,AM,质量，其信号带宽为50,Hz7kHz；,电话的话音质量，其信号带宽为200,Hz3400Hz。,可见，数字激光唱盘的声音质量最高，电话的话音质量最低。除了频率范围外，人们往往还用其它方法和指标来进一步描述不同用途的音质标准。,对模拟音频来说，再现声音的频率成分越多，失真与干扰越小，声音保真度越高，音质也越好。如在通信科学中，声音质量的等级除了用音频信号的频率范围外，还用失真度、信噪比等指标来衡量。对数字音频来说，再现声音频率的成分越多，误码率越小，音质越好。通常用数码率（或存储容量）来衡量，取样频率越高、量化比特数越大，声道数越多，存储容量越大，当然保真度就高，音质就好。,声音的类别特点不同，音质要求也不一样。如，语音音质保真度主要体现在清晰、不失真、再现平面声象；乐音的保真度要求较高，营造空间声象主要体现在用多声道模拟立体环绕声，或虚拟双声道3,D,环绕声等方法，再现原来声源的一切声象。,3.了解音频 一,后置音箱,亦称环绕音箱，环绕立体声放音时摆放在听音区域后方(或后方两侧)的音箱，它提供环境声，决定着 放送声音的包围感、临场感等身临其境的感觉。杜比定向逻辑环绕立体声系统的环绕信号是单声道信号，它 的频率范围在100至7000赫兹之间，功率只要求达到前置声道的三分之一左右。,THX,系统对环绕音箱设置 有特殊要求，为了真实还原电影中的声音效果，在电影院中的观众席后面要沿墙安装十几只环绕音箱包围 着观众，用以形成理想的环绕声场。但在家庭中，由于房间面积的限制，不可能安装如此多的环绕音箱，故家 庭,THx,的环绕音箱采用一种特殊的前后双面发声的偶极型(,dipole),音箱，此种环绕音箱发出的声音能经 反射向室内良好扩散，形成弥漫的环绕声场效果，使环绕声接近电影配音的逼真效果。,AC-3,的环绕声采用 立体声方式，频率响应范围是20赫兹至20千赫兹，承受功率要求比杜比定向逻辑环绕方式大，若在大房间 使用，环绕音箱应该与前置音箱基本一致，解码方式置于大模式；若在小房间使用，可以采用较小功率环绕 音箱，低频在100赫兹即可，但解码方式应置于小模式。,Input,线路输入，一般指将吉他或贝司的音频线的输出连接到这里；,Volume,调节音量；,Equalizer,均衡器，用于调整频率的补偿和衰减；,Bass,低频，通常指1000,Hz,以下的频率；,Middle,中频，通常指2000,Hz,频率周围处；,Treble,高频，通常指6000,Hz,频率以上；,Tone Shift,音色转换；,Overdrive,过载；,Gain,增益；,Overdrive Contour,过载等高线；,Level,电平；,Power Dimension,电源度数；,Reverb,混响；,Line Out,线路输出；,Phones,连接,耳机,；,Fuse,保险丝,音箱面板上的英文解释,SRS,是,Sound Retrieval System,的缩写，意思是音响还原电路，能重现真实的现场立体感。是美国,SRS,实验室的最新音响科技专利，,SRS,的主功方向是双声道环绕，,SRS,（,）,是它的注册标志。,SRS,技术的发明人是阿诺德，克雷曼（,Arnold,Klayman,）。,他是个音响爱好者，在从事心理声学研究时，发现了人类听觉系统对三维空间的声源的定位总是从而产生了,SRS,技术的雏形。可以做一个实验，在前额处磨擦手指，然后慢慢地反手指移向头的一侧，使手指与前额和耳朵等距离，您会注意到音量的升高、且中、高频更强一些。实验中，磨擦手指相当于产生一个稳定的音量，您的耳朵相同声的听觉以及对大脑的批示是不同的，这了取决于声音来自前方还是侧面，从侧面来的声音比较响，这是由于耳庭造成的。,谈,SRS（）,系统,3.了解音频 二,FM,（,frequency modulation,）,调频,一种无线广播类型，其将音频波形作为变差编码进入载波信号的频率。一个中心频率为,88.1,MHz,的,FM,电台会根据音频波的振幅传播一个频率变化范围从微小于,88.1,MHz,至微大于,88.1,MHz,的信号。,Frequency,频率,振动或振荡的变化率。声音是振动在空气中的传播，能通过不同变化率的电信号来显示：低音调的声音通过缓慢变化的电压来显示，而高音调则由快速变化的来显示。频率以每秒周期数或,Hz,来测量。音频谱能常认为产,20,至,20,，,000,Hz,。,在无线电技术中，频率指电台的载波信号，,如,FM,电台为,88.1,MHz,或,AM,电台为,1,010,KHz,。,Frequency,response,频率响应,显示元件如何平滑地产生音频信号的技术指标。典型数值是至，,dB,，,表示元件能产生低至高至，范围的声音，但声音响亮程度的变化不会超过正负,dB,。,若一个频率响应指标没有包括误差（正负分贝值）在内，实际上它是无意义的。,Graphic equalizer,图示均衡器,有固定波段的均衡器。,Ground,接地,理论上的零电位参考点，用来描述负连接。,Headroom,净空，自由空间,以分贝表示，是指输入信号的最低电平和音频器件能正常处理不引至失真的最大电平之间的差异。,Heads,磁头,磁带卡座的一种部件。录音时，它在磁带上产生磁场；放音时，它探测磁带上已有的磁场。大多数磁带卡座有独立的抹音磁头，通过使磁带上磁场无规化而抹音，从而可进行重新录音。,4.音响术语 一,High-pass filter,高能滤波器,一种分频电路，仅允许高于预定分频点的频率信号通过，而衰减低于分频点的频率信号。,Home theater system,家庭影院系统,音视频组件的大聚集。要达到真正的环绕声电影声音统调效果，最少需要,4,个扬声器（两个在前，两个在后）。顶尖水准的系统另有一个杜比专业逻辑解码器，实际上为家庭影院系统增加了前中央声道扬声器和超低音扬声器。,HX Pro,指,Dolby HX Pro,杜比专业净空延伸。,Hz,（,hertz,）,赫兹,频率的标准单位，以德国物理学家,Heinrich Hertz,命名。赫兹数表示每秒周期数或每秒从一个基本状态开始以至恢复的变化循环数。在音频范围，基本状态是指没有声音时的空气压强或它的电学等效值（常电平,DC,信号）。赫兹值越大，表示音调越高。,IC,（,integrated circuit,）,集成电路,包含很多晶体管和电阻器的一块小型电子器件，它是大多数音频组件的基本组成部分。,IF,（,intermediate frequency,）,rejection,中频抑制,用来在中频衡量,AM,或,FM,调谐器抑制外来干扰的能力，数字越大越好。,4.音响术语 二,Cabinet 箱体,side panel,侧板,PVC sheet,胶皮,top panel,上面板,bottom panel,底板,Duct,通风管,Foot,胶垫,高音,Tweeter,低音,woofer,中音,Mid Range,front panel,前面板,net frame-jersey,网框/网布,Badge,徽章,高音,Tweeter,中音,Mid Range,5.音箱基本结构图及术语,听力可及音域：20,HZ-20K HZ;,感受可及音压：0,dB-120dB,音圈阻抗,voice coil impedance,产品规格书上所列的 音圈阻抗,Voice coil IMP.,是指交流阻抗,磁铁,magnet,异常音,buzzes,最大输入功率,Max Power Input,额定出入功率,Rated Power Input,失真,Distortion,连续负载,Load Test,耐湿,Humidity,遮断板口径,Baffle Opening,指扬声器装载喇叭箱或各种外壳中之前面障板 的开口径,矢纸/垫圈,Gasket,支架,Frame,纸管,Bobbin,铝箔管,AL Bobbin,端子板,Terminal,多音路用扬声器,multi way,低音用扬声器,woofer,中音用扬声器,Mid Range or Squawker,高音用扬声器,Tweeter,Piezo super tweeter,圖揚聲器的結構,6.Unit,基本术语,电动型扬声器主要零件有13个左右，结构上可以分做3个部分,1.振动部分：振动板,cone paper,音圈,voice coil,档板/弹波,damper,磁石,magnet,2.,磁路 轭,yoke,亟片,center pole,导环,guide ring,上片,plate,3.,本体 支架,frame/basket,矢纸/垫圈,gasket,端子,terminal,导线,Leader wire,防尘罩,dust cap,1.振动板,cone paper,2.,音圈,voice coil,3.,档板/弹波,damper,4.,磁石,magnet,5.,轭,yoke,6.,亟片,center pole,7.,导环,guide ring,8.,支架,frame,9.,矢纸/垫圈,gasket,10.,端子,terminal,11.,导线,Leader wire,12.,防尘罩,dust cap,13.,上片,plate,8,1,12,11,10,13,3,4,5,外磁式,9,2,8,1,12,11,10,3,4,5,内磁式,9,2,7.Unit,基本结构图,
