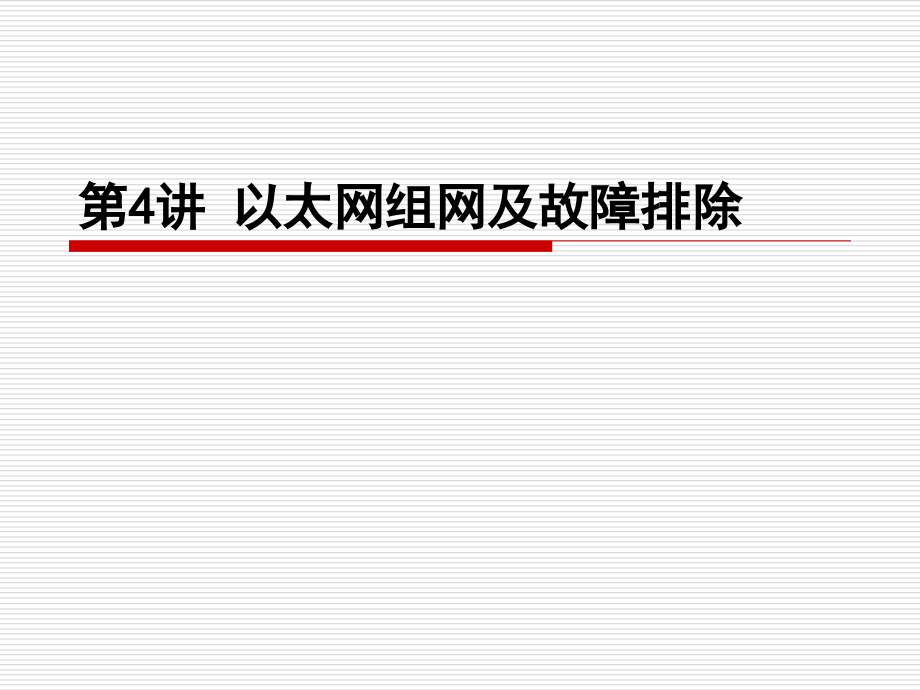

第04讲_以太网组网及故障排除.ppt

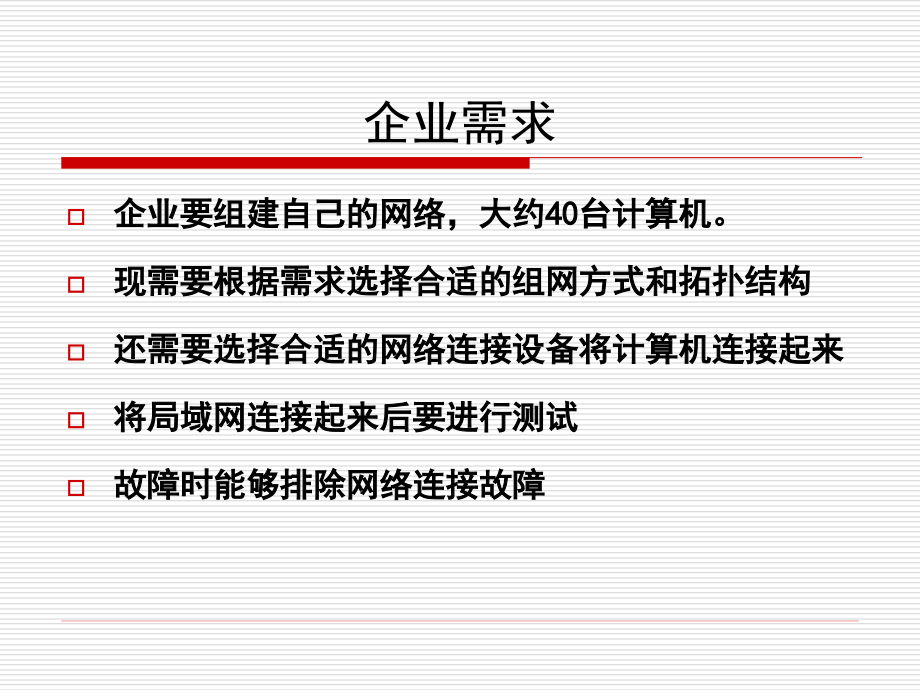

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,4,讲 以太网组网及故障排除,企业需求,企业要组建自己的网络，大约,40,台计算机。,现需要根据需求选择合适的组网方式和拓扑结构,还需要选择合适的网络连接设备将计算机连接起来,将局域网连接起来后要进行测试,故障时能够排除网络连接故障,本讲任务,两台计算机间互联,使用单个交换机组建星形结构的小局域网,再用多个交换机进行级联，达到,40,台计算机互联,用,ping,命令进行连通性的测试,4.1.1,网络拓扑结构,1.,总线型拓扑,所有的计算机连接在同一根总线上,故障点排查很困难,增减计算机困难,4.1.1,网络拓扑结构,2.,星型结构,所有的计算机都连接到一个中央的设备上,故障排除容易得多,管理也集中了，工作量小得多,中央点的设备故障将会导致整个网络瘫痪。,4.1.1,网络拓扑结构,4.2.1,网络设备,网卡,根据速率分有：,10Mbps,、,100Mbps,、,1000Mbps,根据总线类型分有：,ISA,总线、,PCI,总线、,PCMCIA,总线、,USB,接口网卡,根据所接的介质类型有：双绞线、光纤、无线电等,4.2.2,网络设备,集线器,集线器也称为,Hub,使用集线器构成的网络物理上是星型拓扑结构，网络维护简单,集线器价格低廉、操作简单,使用集线器的另一个原因是可以延长网络覆盖的距离。,集线器,集线器是物理层设备,简单地将某个端口收到的信号,(,即,0,和,1,物理层信号,),从其它所有的端口复制出去,计算机是共享同一网络带宽,，冲突域是所有端口。,交换机,是一种在,OSI,参考模型的第二层（数据链路层）,称为多口网桥,每个端口是一个冲突域,独享带宽,还有网桥所没有的功能：避免交换环路产生、可以划分,VLAN,等,4.2.3,网络设备,交换机,依赖于一张,MAC,地址与端口的映射表来进行工作的,当某计算机发送过一次数据时，就被交换机记录了,如果有其他计算机向这台计算机发送数据时，数据只会从特定接口转发出去，而不会从其它接口转发,A,传给,B,的同时，,C,可以传给,D,交换机,交换机的三种模式,存储转发,:,完整接收整个帧才开始转发,直接转发：接收到目的,MAC,就开始转发,改进的直接转发：接收到,63,字节（比目的,MAC,多一点）就开始转发,交换机,三种模式的比较,延时,错误率,存储转发,:,大,低,直接转发：,小,高,改进的直接转发：,中,中,以太网组网及故障排除实训,4.3.1,用交叉线连接两个节点,4.3.1,用交叉线连接两个节点,只有两台计算机，为了实现打印机共享、文件共享或者上网线路的共享，可以直接用交叉线把它们连接起来，而不必购买额外的集线器或者交换机,4.3.2,用单个交换机连接多个节点,4.3.2,单个交换机连接多个节点,计算机数量在,10,台左右。,计算机到集线器或者交换机的最大距离为,100,米，计算机间的距离则为,200,米。,每台计算机可以得到的网络带宽是共享的带宽。,4.3.3,用多个交换机连接多个节点,4.3.3,多个交换机连接多个节点,计算机的数量较多时，一台集线器或者交换机就无法连接所有的计算机,使用多个集线器连接多个节点时，尤其要注意带宽的问题,可以在一级设备上改用交换机,4.3.4,网络连接设置,设置,IP,地址,设置网络掩码,设置网关地址,设置,DNS,服务器地址,4.3.5 ICMP,工具故障检测,Ping,的语法与参数,Ping ,参数,网址或域名,4.3.5 ICMP,工具故障检测,利用,PING,来诊断网络问题,Ping 127.0.0.1,测试,TCP/IP,协议是否正确,Ping,本机地址测试网卡是否正确,Ping,网关地址测试路由器是否正确,Ping,互联网上的机器测试全部路由是否正确,Ping,互联网上的网址测试,DNS,服务器是否配置正确。,4.3.5,ICMP,工具故障检测,TRACERT,4.3.5 ICMP,工具故障检测,4.3.5 ICMP,工具故障检测,在,TRACERT,操作过程中注意：,路由器至少有两个接口；,Windows,的,TRACERT,每次发出,3,个响应请求。,4.3.5,ICMP,工具故障检测,TRACERT,参数,网址或,IP,地址,C:,tracert,168.95.192.1,Tracing route to 168.95.192.1,over a maximum of 30 hops:,1 10 ms 10 ms 10 ms203.74.205.3,2 10 ms 10 ms 10 ms.tw 203.149.174.137,3 50 ms 60 ms 60 ms10.1.1.70,4 60 ms 60 ms 60 ms.tw 202.52.70.248,5 290 ms 60 ms 60 msISNet-PC-TWIX-T.tw 210.62.131.225,6 70 ms 50 ms 70 ms210.62.255.5,7 50 ms 70 ms 51 ms210.65.161.126,8 51 ms 50 ms 50 ms168.95.207.21,9 60 ms 50 ms 50 ms 168.95.192.1,Trace complete.,4.3.5,ICMP,工具故障检测,Tracert,的结果表明：,有近及远，显示沿途所经的每部路由器。,显示每部路由器的响应时间。,显示每部路由器在“本地”的,IP,地址。,企业疑难问题解析,问题,为什么企业组建局域网普遍采用星型结构？,一台计算机所使用的线路故障不会影响到其他计算机；故障排除容易；而且可以集中管理；减少工作量。,交换机与集线器相比有哪些优越性？,交换机是数据链路层设备，可以根据,MAC,地址与端口映射表转发数据，而不会把交换机接收的数据向所以端口转发，冲突域为一个端口；集线器是物理层设备，当它收到数据时会把数据从其他所以端口复制出去，冲突域为整个集线器，共享带宽。,问题,为什么使用,ICMP,协议进行网络连接故障排除？,由于,IP,协议是不可靠的和无连接的数据报交付，它有两个缺点：缺少差错控制和主机和管理查询机制。,ICMP,就是为了弥补这两个缺点设计并配合,IP,协议使用的。,问题,如果一台网络上的计算机不能与其它网络计算机建立连接如何检查发生故障地点,?,用,PING 127.0.0.1,检查本机协议是否安装正确,Ping,本机,IP,地址 检查本机网卡是否正确安装,Ping,网关,IP,地址 检查本机到网关是否有故障,Ping,目的,IP,地址 检查网关到目的机是否有故障,小结,以太网的原理,交换机和集线器的原理,以太网的组建实操,以太网连接故障排查,
