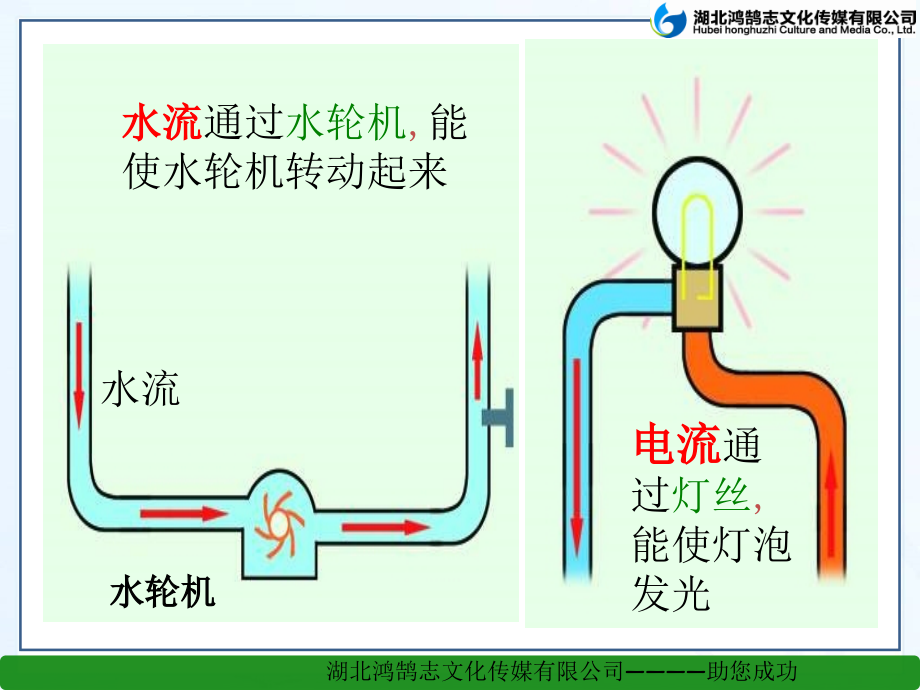

,湖北鸿鹄志文化传媒有限公司,助您成功,湖北鸿鹄志文化传媒有限公司,助您成功,湖北鸿鹄志文化传媒有限公司,助您成功,*,湖北鸿鹄志文化传媒有限公司,助您成功,*,湖北鸿鹄志文化传媒有限公司,助您成功,*,第四节 电流的测量,义务教育教科书（,RJ,）九年级物理上册,水轮机,水流,通过,水轮机,能使水轮机转动起来,电流,通过,灯丝,能使灯泡发光,水流,想一想,1,电流（,I,）：表示电流强弱的物理量。,2,单位：安培，简称安，符号是,A,。,电流的常用单位：,毫安（,mA,）,1 mA=10,-,3,A,微安（,m,A,）,1,m,A=10,-6,A,你认为电力机车和手机工作时的电流有什么不同？,一、电流的强弱,刻度盘,数值单位,指针,调零螺母,正接线柱,负接线柱,量程为,0,0.6 A,量程为,0,3 A,1,.,电流表：测量电流的仪器。,A,+,二、电流的测量,认识电流表,电流表的电路符号,学习：使用说明书,【,产品名称,】,学生用电流表,【,产品批号,】200809019120,【,产地,】,濮阳油田一中学生校办工厂,【,产品用途,】,测量电流,【,使用方法,】,1.,先使用调零旋钮，使指针指在,0,刻度处,;,2.,将电流表串联接入待测的电路中，使电流从正接线柱流入电流表，负接线柱流出,;,3.,在刻度盘上读出读数。,1.,将导线接在接线柱上时，应先选择大量程（即连接“,-”,与“,3”,两个接线柱），试触；如果指针偏转角度太小（不,足,5,小格）则换用小的量程（即连接“,-”,与“,0.6”,两个接线,柱）；如果指针偏转太严重（超过,3,个大格），则立即断开,电路，换用更大量程的电流表；,2.,千万不可将接线柱接反；,3.,千万不可将电流表直接接在电源的两极上，或与用电器并联；,4.,本产品属精密仪器，不可加热，也不可放入磁场中；,注意事项,调节点,1,、调零：使用前检查指针是否指在零刻度线,-,调零,电流表的使用学法指导,测量通过小灯泡的电流时电流表的接法,1,、要测量某一部分电路中的电流，必须把电流表,串联,在这部分电路里,把这部分电流的路径断开后，再串入电流表。,电流表的使用学法指导,表的连接,2,、,必须使电流 从,“,十,”,接线柱,流进,电流表 从,“,一,”,接线柱,流出,电流表,先画出电流的方向,电流表的使用学法指导,表的连接,、,绝对不允许不经过用电器而把电流表直接接到电源的两极上（短路），否则电流表将很快烧坏。,因电流表内部相当于一根导线,电流表的使用学法指导,表的连接,、,先大后小：,先试用大量程，如电流表的示数,在小量程范围内，再改用小量程。被测电流不能超过电流表的量程 （试触）_,快速通断,试触,电流表的使用学法指导,表的连接,以下电路中，电流表连接方法正确的是（）,A,A,A,A,B,A,A,C,D,练一练,1,连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯,L,2,的电流（约,0.5 A,），并画出电路图。,L,2,L,1,S,L,2,L,1,A,练一练,3,开关控制,，电流表,A,1,测,的电流，电流表,A,2,测,的电流。再画出电路图。,干路,L,1,干路,L,2,L,1,A,2,A,1,L,2,L,1,A,2,A,1,练一练,3,.,电流表的读数：,（,1,）明确所选电流表的量程；,（,2,）确定电流表的分度值；,（,3,）由指针位置读出示数。,00.6 A,03 A,0.2,A,/10=,0.02 A,1,A,/,10,=,0.1 A,量程,分度值,量程,0,0,6A,分度值,0,02A,I,0,24A,3,.,电流表的读数：,量程,0,3A,分度值,0,1A,I=2,3A,3,.,电流表的读数：,实验时，试触时发现下列几种情况，试分析其原因以及解决问题的方法。,1.,指针反向偏转：,答：可能是正、负接线柱接反，应改接。,2.,指针正向偏转过大：,答：这是量程选择偏小，应改接较大量程。,想一想,确认分度值,用途和符号,读数方法,测电流,确认量程,A,使用,规则,要串联,要,“,+,”,进,“,”,出,不要短接,不要超量程,电流表,小结：,1,下列家用电器，在正常工作时，哪一种通过的电流最大,(),A,电视机,B,普通日光灯,C,家用电风扇,D,家用电熨斗,2,如图所示的电路中，电流表,A,1,测的是,电流，,A,2,测的是,的电流,D,干路中,练一练,2.4A,量程：,0,3A,2,、读出下表的示数,练一练,3,、如图所示的是一对同一电路先后两次测量的结果。图,A,采用的是,_ _,量程，示数是,_A,；图,B,采用的是,_ _,量程，示数是,_A,。,0,0.6A,0.44,0,3A,0.4,0,1,2,3,A,0,0.2,0.4,0.6,0.6,0,1,2,3,A,0,0.2,0.4,0.6,3,0.6,3,练一练,4,、如图所示是某同学用电流表测通过小灯泡的电流的实物连接图，其中的三处错误是：,_,_,_,_,电源短路,(,电流表直接接在电源两极）,电流表与灯并联,电流表的正、负,接线柱接反了,练一练,5,、找一找 下面四幅图的连接有问题吗？,不要超,过电流表的,量程,电流要从电流表的,“,+,”,接线柱,进，,“,-,”,接线柱,出,电流表与被测用电器,要串联,不要,把电流表直接,连到电源的两极,上,练一练,坚持把简单的事情做好就是不简单，坚持把平凡的事情做好就是不平凡。所谓成功，就是在平凡中做出不平凡的坚持。,
