Training_class_振动分析基础讲座.ppt

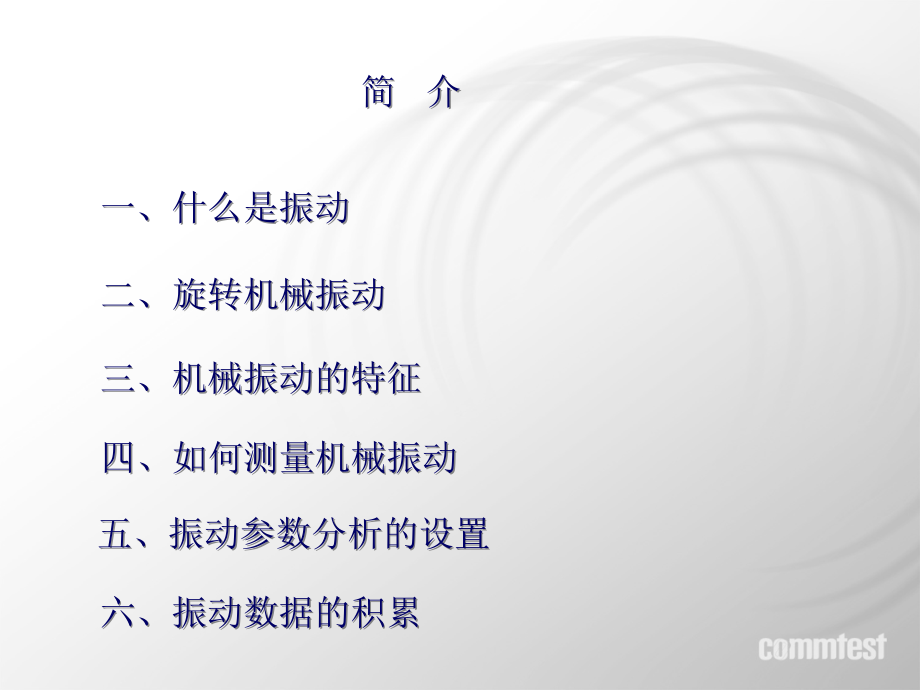

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,振动分析基础讲座,主讲人：李世德,一、什么是振动,三、机械振动的特征,四、如何测量机械振动,五、振动参数分析的设置,六、振动数据的积累,二、旋转机械振动,简 介,一、什么是振动,机械振动只是机械或机械部件来回的运动。,任何部件的来回运动或振荡都是振动。,振动的种类,按产生振动原因分：,自由、受迫、自激、参变振动。,按振动规律分：,简谐、非简谐、随机振动。,按自由度分：,单自由度系统、多自由度系统振动。,按振动位移分：,角振动、线振动。,按系统参数特征分：,线性、非线性振动。,二、旋转机械振动,周期性的简谐振动,汽轮机、水轮机、发电机、电动机、泵、风机、,压缩机、轧钢机、吐丝机、齿轮箱、轴承,1.,什么导致机械振动？,几乎所有的机械振动都由这些原因中的一个或多个造成：,往复作用力,松动,共振,往复作用力,松动,共振,振动分析的关注点,2.,为什么要监控机械振动？,（,a,）严重的机械损坏,（,b,）机械无法正常运行,（,c,）能耗增加,（,d,）不必要的维护,（,e,）影响产品质量,（,f,）产生不良的企业形象,（,g,）运行人员的安全和健康,3.,旋转机械振动的监测,有规律的简谐振动可以拿谐和函数来描述，,可以进行振动分析,a.,绝对振动,b.,相对振动,振动表征的形式,量程单位,振动位移,mm,m,振动速度,mm/s,振动加速度,mm/s,，,g,2,三、旋转机械振动如何描述,a.,振幅,b.,频率,c.,相位,d.,波形,e.,频谱,振 幅,“,振幅”指波的高度,。,由于每一扇叶承受重 量，风扇转动加快，则振动程度随之提高。,振幅,:,毫米或微米,波速,:,英寸,/,秒,毫米,/,秒,加速度,:,g,峰振幅,(,p-p,),是最高速率时的指征,均方根（,rms,）振幅是振动能量的指征。,机器振动的均方根值告诉我们该机器的振动能量。振动能量越高，均方根值越大。,术语,均方根值,(,有效值,),常常被缩写为,RMS,。记住均方根值总低于峰值幅值是有用的。,频 率,旋转机械部件振荡的速率被称为振荡或振动频率。,相 位,振动的方向，键相，同步伯德图等,转轴,转速传感器,幅值,时间,波 形,振动随时间变化的图形,频 谱,频谱是机械部件振动的频率特征,快速傅氏变换（,FFT,）,简,谐,振动,最简单的,振动,任何,振动均可表示为独个简单振动的,总和,.,=,+,+,频率域,=,+,+,+.,频率,振幅,用曲线图表现,如何,将复杂的信号,分解,为,简单信号,.,.,频谱,图,时间域和频率域,时间域的波形表现为许多不同的频率和振幅,四、如何测量机械振动？,（,a,）尽可能靠近轴承安装,(b),确信加速度计联接牢固,表面平整的要求，应除去表面的碎片、尘土和成片的油漆。,安装表面应当是真的铁磁性材料（铁、镍或钴合金）。例如，磁座的安装不应在铝面下放置铁材料而把磁座安放在铝的表面,。,为避免磁性消失，不要摔或加热磁座。另一需注意的是不要剥去加速度计和磁座上的螺纹。,(c),确信加速度计方向正确,(d),在相同位置安装相同加速度计,(e),在坚固的物体上安装加速度计,加速度计永远不要安装在机器的柔性部分，否则，频谱将因柔性部件的拍动而畸变。,加速度计永远不要在轻的结构上使用，否则，加速度计和磁座的重量将改变结构的振动行为。一般，加速度计和磁座的复合重量不能超过振动结构重量的,10%,。,若粗暴对待加速度计可能会使其产生不可靠的信号。因为磁座具有磁力，因此当安装加速度计到一表面时要十分注意，可以使磁座倾斜一定角度去接近安装表面来完成加速度计的安装。当分离磁座时，加速度计不应被用作杠杆来断开联接。相反，应当紧紧抓住磁座然后向一旁倾斜断开联接。,(f),加速度计的维护,加速度计电缆决不能剧烈缠绕，而应该以某种方式固定防止其损坏。缠绕的或随意摆动的电缆可能歪曲被测频谱。,(g),注意人身安全,任何时间必须对危险进行管理，当进行振动测量时，三种突出的风险以可能性或严重性排序：被运动零件伤害，电击和电磁感应损伤。,首先，当安装加速度计时，要留心不要使电缆缠进运动机械中。虽然快速释放连接器可减少危险，但不能把它当作正确安装的替代去依赖。,其它能与运动机械缠绕的物品有松散的衣服、长发、数据传输电缆和背带。,第二，永不把加速度计安到高电压表面，因为可能引起电击。,第三，磁座永不靠近磁敏感物体，例如信用卡、软盘、录象带、盒带和手表，因为这些物品会被磁场损坏。,还有其它的危险，在使用仪器或其配套使用的附件前，阅读并完全理解仪器使用手册很重要,。,五、振动分析参数的设置,a.“Fmax,”,值应设为多少,b.,应当使用多少谱线,c.,应使用多大叠加百分比,d.,平均次数,e.,窗口选择,f.,振幅幅值,a.“Fmax,”,值应设为多少？,当振动不涉及诸如齿轮齿、风扇叶、泵叶轮和轴承部件等旋转件时，等于,10,倍转速的“,Fmax,”,值足以捕捉所有的关键信息。,例如，若运行速度是,1000RPM,，那么“,Fmax,”,值被定为,100,000CPM,是足够了。,当振动涉及诸如齿轮，风扇、泵、和滚动轴承等子部件时，“,Fmax,”,值等于,3,倍的子部件数乘以运行速度就足够捕捉关键信息了。,例如，一大齿轮被一转速,1000RPM,、,12,齿的小齿轮驱动，“,Fmax,”,值为,360000CPM,就足够了。,返 回,在许多场合，,400,线的分辨率是充足的。然而，如果使用大的“,Fmax,”,值，这些谱线将在一个大的频率范围内展开，在谱线间会留下大的间隙。因此，对于大的“,Fmax,”,值，为避免细节的损失就需要更多的谱线数。,b.,应当使用多少谱线？,然而应引起注意的是使用的线数越多，花费的测量时间越多并且占用仪器的内存就越大。因此我们只在必须的时候使用高的“,Fmax,”,值或高的谱线数。,返 回,c.,应使用多大叠加百分比,?,叠加数据是重新使用一定百分比的前面测量的波形来计算一个新的频谱的方法。叠加百分比越高，则产生一个频谱需要的新数据就越少，频谱的显示因而更快。,50%,的叠加许多情况下是理想的。,返 回,d.,平均次数,它决定进行平均的连续频谱的数目。用于平均的频谱数越大，更多躁声尖峰将被平滑并且更多真实的频谱峰值会显示出来。,然而，“平均次数”越大，就需要采集更多的数据，并因此为获得平均频谱而花费更多的时间。“平均次数”为,4,对许多情况是足够了。,返 回,e.,窗口选择,被采集的数据通常不直接用来生成频谱，而是要预先被修改来弥补,FFT,处理的局限性。数据通常通过与修正窗函数相乘得到改善，这能阻止谱线间的泄漏。,“窗类型”决定使用哪种窗，通常使用“汉宁窗”。若使用“矩形窗”数据结果将不会得到改善。,返 回,f.,振幅幅值,选择合适的量程范围,许多情况，“幅值刻度”是线性的。如果使用线性幅值刻度，那么“,vDB,参考值”、“对数范围”是无关紧要的（不需要设定）。,通常，“最大振动速度”应当设成“自动”以便仪器能自动选择理想的幅值刻度，从而使频谱峰值清晰可见。,返 回,问题,？,谢谢大家,
