网络管理-_RMON.ppt

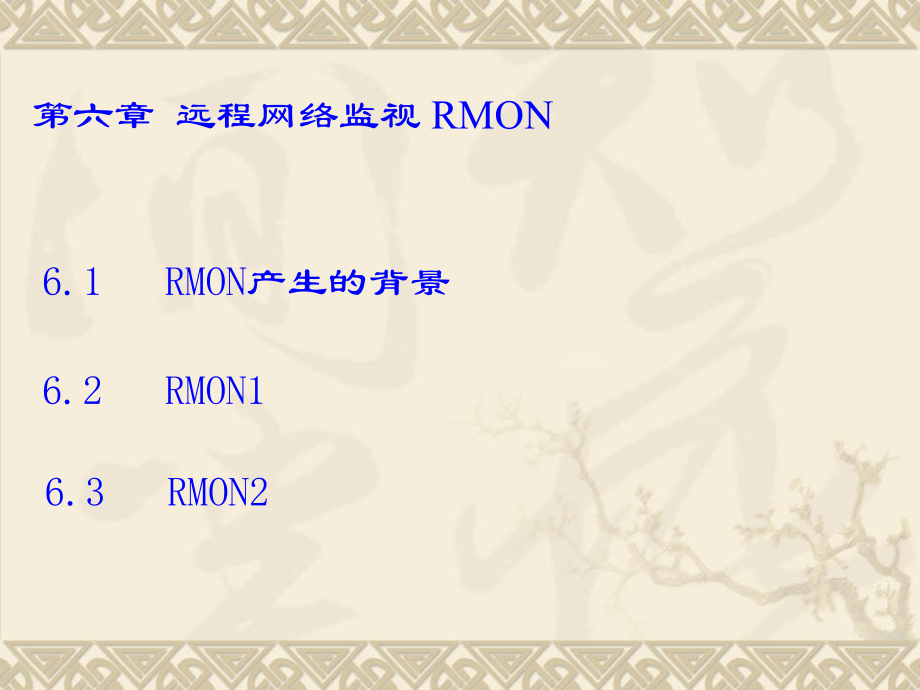

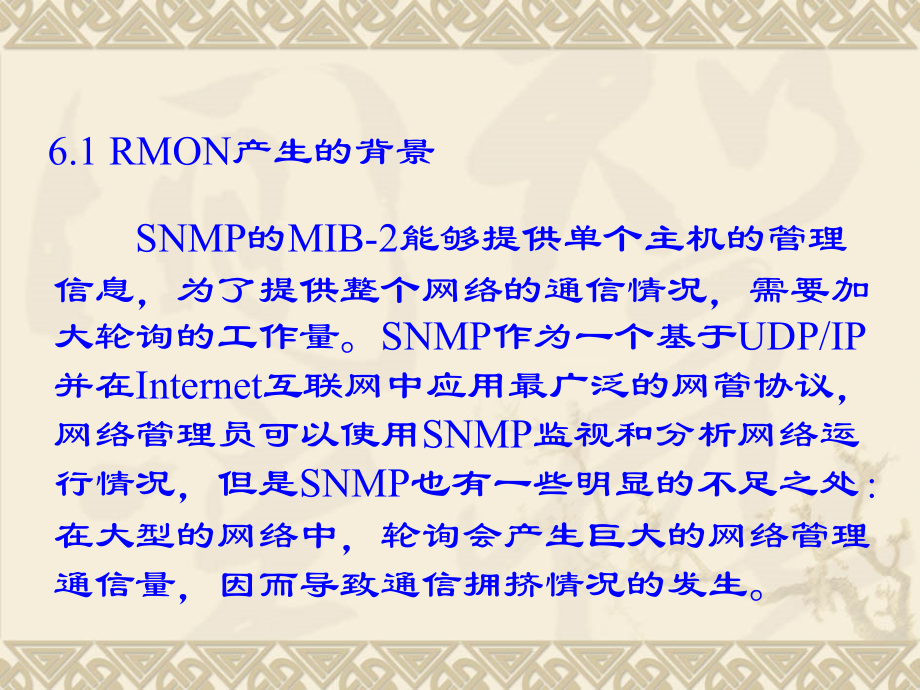

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第六章 远程网络监视,RMON,6.1 RMON,产生的背景,6.2 RMON1,6.3 RMON2,SNMP,的,MIB-2,能够提供单个主机的管理信息，为了提供整个网络的通信情况，需要加大轮询的工作量。,SNMP,作为一个基于,UDP/IP,并在,Internet,互联网中应用最广泛的网管协议，网络管理员可以使用,SNMP,监视和分析网络运行情况，但是,SNMP,也有一些明显的不足之处：在大型的网络中，轮询会产生巨大的网络管理通信量，因而导致通信拥挤情况的发生。,6.1 RMON,产生的背景,它将收集数据的负担加在网络管理控制台上。管理站也许能轻松地收集,8,个网段的信息，当它们监控几十个网段时，恐怕就应付不下来。所以网管工作站的处理能力可能成为瓶颈。,6.1.1 RMON,的定义和特点,RMON(Remote network MONitoring),是一个进程，,RMON,驻留的设备叫,RMON Probe,可以是独立的主机，也可以是工作站、服务器、路由器兼任。它的功能就是统计和分析子网的通信性能指标。,1）离线操作,当,Manager,停止对,Probe,轮询时，,RMON,也能够不间断地采集子网的信息，备,Manager,查用。,2,）主动监视,RMON,能够连续的进行故障诊断和记录网络性能。同时,在发现网络故障时，可以主动向管理站报告。,3,）提供增值数据,RMON,分析它收集到的子网数据，可以计算出网络性能的多种数据，识别并记录故障的阈值，同时通知,Manager,分担了,Manager,的任务。,6.1.2 RMON,的控制,RMON,可以由专用设备来实现，也可以由其他系统兼任。,1,）配置,RMON,为数据采集进行配置，配置数据类型和格式。,RMON MIB,分为若干功能组，每个组都是由控制表和数据表组成。,对于,Manager,控制表是可以读写的，,Manager,可以设置控制表中的控制参数，如需要采集的数据源，数据类型，采集时间。数据表是只读的。,2,）调用操作,SNMP Manager,使用,SetRequest,对,RMON MIB,进行赋值，完成对,RMON,的操作。,RMON(mib-2 16),statistics(1),以态网的统计信息,history(2),子网周期性的统计信息,matrix(6),对地址之间的通信统计数据,filter(7),对分组进行过滤的信息,alarm(3),取样间隔和报警门限,host(4),一个主机的通信统计数据,hostTopN(5),某种参数最大的,N,台主机统计数据,capture(8),捕获特殊分组的信息,event(9),定义网络事件的信息。,tokenRing(10),关于令牌环网的配置统计信息。,6.2 RMON,信息库,6.2.1 statistics(rmon 1),statistics(rmon 1),etherStatsTable(1),etherStatsDataSource(2),监视器接收数据的以态网接口。,etherStatsEntry(1),etherStatsIndex(1),索引号，对应一个子网。,etherStatsDropEvent(3),因资源不足而丢弃的分组数。,etherStatsOctets(4),接收的字节总数。,etherStatsBroadcastPkts(6),接收到的广播分组数。,etherStatsPkts(5),接收的分组数。,etherStatsMulticastPkts(7),接收到的组播分组数。,etherStatsCRCAlignErrors(8),接收的,CRC,错误或有对准错误的分组数,。,etherStatsOverSizePkts(10),大于,1518,字节的分组数,。,etherStatsUndersizePkts(9),不足,64,字节的分组数。,etherStatsCllision(13),子网发生冲突的次数。,6.2.2 history(rmon 2),采样周期、样品数目和項目。提供有关网段流量、错误包、广播包、利 用率以及碰撞次数等其他统计信息的历史数据。,history(rmon 2),etherHistoryTable(2),以态网历史组数据表。,historyControlTable(1),历史组的控制表,historyControlEntry(1),etherHistoryEntry(1),historyControlEntry(1),historyControlIndex(1),historyControlDataSource(2),被采样接口的编号。,historyControlBucketsRequested(3),请求的存储样品数目,(,对应着相关的一行,),默认值是,50,。,historyControlBucketsGranted(4),实际得到的存储样品数目,。,historyControlInterval(5),采样间隔长度,。,默认值是1800,s,。,etherHistoryEntry(1),etherHistoryIndex(1),etherHistorySampleIndex(2),被采集的样品标识。,etherHistoryIntervalStart(3),采样开始时,sysUptime,的值,。,etherHistoryDrapEvents(4),因资源不足而丢失的分组数目,。,ehterHistoryUtilization(15),子网利用率,。,.,6.2.3,主机组,host,组用于收集,LAN,上特定主机的统计信息。,RMON,通过观察正常分组中源和目的分组的,MAC,地址来发现,LAN,中的主机。,host(rmon 4),hostTable(2),用,MAC,地址和网络接口索引,hostControlTable(1),hostControlEntry(1),hostEntry(1),hostTimeTable(3),按照创建的顺序索引,hostTimeEntry(1),hostControlEntry(1),hostControlIndex(1),hostControlDataSource(2),主机组的网络,接口编号。,hostControlTableSize(3),主机组数据表的行数，就是子网中的主机数。,hostControlDeletetime(4)hostTable,删去一行的时间（,sysUpTime),。,1)hostControl,表对象,2)host,表对象,用主机的,MAC,地址来索引的表,hostEntry(1),hostAddress(1),主机,MAC,地址,hostCreatonOder(2),主机被发现的顺序,hostIndex(3),hostOutPkts(5),输出的分组数,。,hostInPkts(4),接收的分组数。,hostInOctets(6),接收的字节数,。,hostOutOctets(7),输出的字节数,。,hostOutErrors(8),输出出错,的分组数,。,hostOutBroadcastPkts(9),输出的广播分组数,。,hostOutMultiCastPkts(10),输出的多播分组数,。,3)hostTime,表对象,按照创建的时间来索引的表。内容和,host,表一致。,hostTimeEntry(1),hostTimeAddress(1),主机,MAC,地址,hostTimeCreatonOder(2),主机被发现的顺序,。,hostTimeIndex(3),代理,a,代理,b,代理,c,RMON,代理,e,代理,f,接口1,接口2,代理,g,代理,d,子网1,子网2,hostControlTable=2(,子网数）,对于子网,1,，,hostControlTable,中第,1,行,hostControlTableSize=3(,子网1中有3台主机）,对于子网,2,，,hostControlTable,中第,2,行,hostControlTableSize=4(,子网2中有4台主机）,6.2.4 hostTopN(,最高,N,台主机组）,hostTopN,组用于记录,LAN,上某种参数最大的主机信息。如，可以记录某天传输数据量最大的十台主机信息。,统计信息可以从,host,组取得。,hostTopN(rmon 5),hostTopNTable(2),以态网历史组数据表。,hostTopNControlTable(1),hostTopNControlEntry(1),hostTopNEntry(1),1)hostTopNControl,表对象,hostTopNControlEntry(1),hostTopNControlIndex(1),hostTopNHostIndex(2),与,hostControlIndex,和,hostIndex,相匹配,。,hostTopNRateBase(3),要采样的变量。,与,hostTable,表中的7个变量之一对应。,hostTopNTimeRemaining(4),采样剩余时间,(,秒,),hostTopNDuration(5),采样周期,hostTopNRequestedSize(6),请求统计的最大主机数,N,hostTopNGrantedSize(7),实际的统计的最大主机数,N,hostTopNStartTime(8),采样时间,（,sysUpTime),。,2)hostTopN,表对象,hostTopNEntry(1),hostTopN Report(1),与,hostTopNControlIndex(1),一致,hostTopNIndex(2),表示唯一的主机。,hostTopNAddress(3),主机的,MAC,地址,hostTopNRate(4),采样周期内采样变量的变化量。,由,hostTopNRateBase,指定。,6.2.5 matrix,矩阵,组,matrix,组用于记录子网内各对主机的信息流量。,便于检测特定主机对的信息流量，,比如哪个主机和服务器的通信最多,。,matrix(rmon 6),matrixSDTable(2),源主机到多台目的主机,matrixControlTable(1),matrixControlEntry(1),matrixSDEntry(1),matrixDSTable(3),目的主机到多台源主机,matrixDSEntry(1),1)matrixTopNControl,表对象,matrixControlEntry(1),matrixControlIndex(1),matrixControlDataSource(2),子网接口的标识,matrixControlTableSize(3),数据表的行数,matrixControlLastDeleteTime(4),在数据表删除一行的时间（,sysUpTime),2)matrixSD,表对象,matrixSDEntry(1),matrixSDSourceAdress(1),源,MAC,地址,matrixSDDestAdress(2),目的,MAC,地址,matrixSDIndex(3),与,matrixControlIndex(1),相同,matrixSDPkts(4),源到目标的分组数,matrixSDOctets(5),源到目标的字节数,matrixSDErrors(6),源到目标的错误分组数,3)matrixDS,表对象,matrixDSEntry(1),matrixDSSourceAdress(1),源,MAC,地址,matrixDSDestAdress(2),目的,MAC,地址,matrixDSIndex(3),与,matrixControlIndex(1),相同,matrixDSPkts(4),目标到源的分组数,matrixDSOctets(5),目标到源的字节数,matrixDSErrors(6),目标到源的错误分组数,6.2.6 alarm,组,alarm,组用于定义一个网络,告警类型、间隔、阈值上限、阈值下限,。如果某个变量超过了设定的阈值，就会生成一个报警并发送到中央控制台。,比如，在5分钟内发现超过100个,CRC,错误，就会生成一个报警。,alarm(rmon 3),alarmTable(1),alarmEntry(1),alarmIndex(1),alarmInterval(2),对报警阈值采样的周期,alarmVariable(3),采样的变量,alarmSampleType(4),采样的方法。,absoluteValue(1),采样值直接与阈值直接比较。,deltaValue(2),本次采样值与前次采样值的差，与阈值比较。,alarmStartupAlarm(6),是否报警。,risingAlarm(1),fallingAlarm(2),risingOrFallingAlarm(3).,alarmValue(5),最近一次采样得到的统计值。,alarmRisingTreshold(7),阈值上限,alarmfallingTreshold(8),阈值下限,alarmfallingEventIndex(10),采样值超过阈值下限时，事件组的索引。,alarmRisingEventIndex(9),采样值超过阈值上限时，事件组的索引。,6.2.7 filter,组,提供了,字节过滤器类型、两种过滤器,，使,probe,能够观测到指定子网上选定的分组。,数据过滤器：以位方式来匹配分组,状态过滤器：以分组的状态来匹配分组,filter(rmon 7),channelTable(2),filterlTable(1),filterEntry(1),channelEntry(1),1),过滤逻辑,定义：,input:,被过滤的输入分组。,fiterPktData:,测试的位模式。,filterPktDataMast:,测试的相应位。,实际就是过滤所要满足条件的具体数值。,filterPktDataNotMask:,进行匹配或不匹配的测试。,匹配测试,(,input xor filterPktData)=0,匹配。,不匹配测试,(,input xor filterPktData)!=0,不匹配。,2),通道（信道）,通道由一组过滤器组成，分组经过该通道的每个过滤器。,ChannelAcceptType,=acceptMatched(1),acceptFailed(2),当取,acceptMatched(1),分组数据和状态至少与一个过滤器匹配，分组就被接收。,当取,acceptFailed(2),，,分组不能够通过任何过滤器，才能够被接收。,分组数据,分组状态,数据过滤器,1,状态过滤器,1,AND,数据过滤器,2,状态过滤器,2,数据过滤器,n,状态过滤器,n,AND,AND,OR,6.2.8 Capture,组,包捕获组建立一组缓冲区，用于存储从通道中捕获的分组,。捕获所有通过过滤器的数据包,简单地记下基于这些数据包的统计。,capture(rmon 8),capturebufferTable(2),bufferControlTable(1),bufferControlEntry(1),capturebufferEntry(1),bufferControlEntry(1),bufferControlIndex(1),bufferControlChannelIndex(2),指向一个通道,bufferControlFullStatus(3),缓冲区是否用完,bufferControlFullAction(4),缓冲区是否循环使用,bufferControlCaptureSliceSize(5),被捕获的分组可以存入缓冲区的最大字节。,bufferControlDownloadSliceSize(6),单个,SNMP,报文可以从缓冲区取得的最大字节数,bufferControlDownloadOffset(7),从缓冲区取得的第一个字节距分组头部的偏移量,bufferControlTurnTime(11),打开缓冲区的时间,bufferControlMaxOctetsRequested(8),请求的缓冲区大小。,bufferControlMaxOctetsGranted(9),得到的缓冲区大小,bufferControlCapturePkts(10),当前在缓冲区的分组数。,captureBufferEntry(1),captureBufferControlIndex(1),与控制表索引一致,captureBufferIndex(2),缓冲区中分组的索引,captureBufferPacketID(3),分组被捕获的顺序,captureBufferPacketData(4),存储的分组,captureBufferPacketLength(5),接收的分组长度,captureBufferPacketTime(6),打开缓冲区的时间,captureBufferPacketStatus(7),分组的错误状态,6.2.9 event,组,事件组的作用是管理事件，事件由,MIB,中其它组触发的，事件也可以触发其它组的动作。,比如报警，过滤，还可以发起,Trap.,envet(rmon 9),logTable(2),evntTable(1),eventEntry(1),logEntry(1),evnetEntry(1),evnetIndex(1),eventDescription(2),事件的文本描述,evntType(3),事件类型,non(1),log(2),trap(3),log&trap(4),eventCommunity(4),接受（事件报告）的团体名,eventLatSent(5),最近的事件产生时间,logEntry(1),logEvnetIndex(1),logIndex(2),事件记录索引,logTime(3),事件记录时间,logDescrition(4),与记录事件有关的文本描述,6.3 RMON2,RMON1,能够监视子网内的所有流量，能够捕获所有,MAC,层的帧，并且从这些帧中读取,MAC,层的源和目标地址，以及每台主机在,MAC,层的进出流量的详细信息。,RMON2,可以读取封装在网络层以上协议的报头，能够判分析流经不同子网的信息流量的最终源地址和目的地址。,RMON2,对于网络层，传输层和应用层是可见的。,RMON(mib-2 16),protocolDir(11),协议目录组。,probe,能够解释的协议目录。,protocolDist(12),协议分布组。每个子网中每个协议产生的流量统计信息。,addressMap(13),地址映射组。建立网络层地址，,MAC,地址的映射关系。,nlHost(14),网络层主机组。基于网络层发现主机。,alMatrix(17),应用层,对地址之间的通信统计数据,userHistory(18),用户历史组。按照用户的要求，周期性地收集统计信息。,alHost(16),应用层主机组,probeConfigue(19)probe,配置组。为,probe,配置参数。,nlMatrix(15),网络层矩阵组。网络层主机对（源和目标地址）之间的通信情况。,
