发电机出口断路器安装.ppt

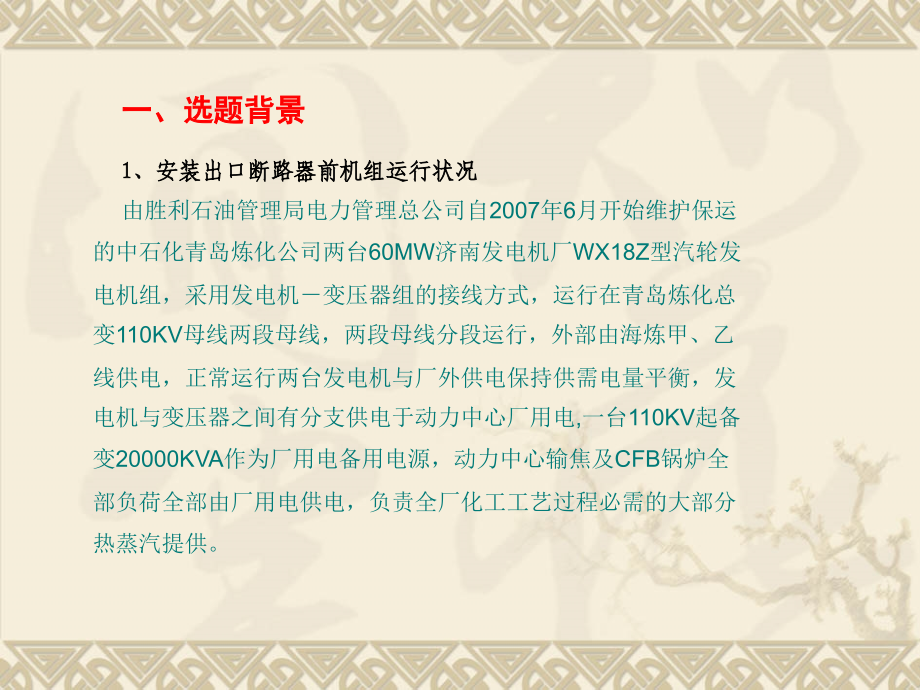

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,新疆塔河发电二厂青年攻关成果汇报,发电机出口断路器安装,一、选题背景,1,、安装出口断路器前机组运行状况,由胜利石油管理局电力管理总公司自,2007,年,6,月开始维护保运的中石化青岛炼化公司两台,60MW,济南发电机厂,WX18Z,型汽轮发电机组，采用发电机变压器组的接线方式，运行在青岛炼化总变,110KV,母线两段母线，两段母线分段运行，外部由海炼甲、乙线供电，正常运行两台发电机与厂外供电保持供需电量平衡，发电机与变压器之间有分支供电于动力中心厂用电,一台,110KV,起备变,20000KVA,作为厂用电备用电源，动力中心输焦及,CFB,锅炉全部负荷全部由厂用电供电，负责全厂化工工艺过程必需的大部分热蒸汽提供。,2,、安装出口断路器基本思路：,青岛炼化公司要求在现有条件的基础上，在两台发电机的出口各增加一套发电机出口断路器，并将同期并网点改为此新加断路器。因此将进行如下改造工作：,断开发电机与升压变连接母线，在限流电抗器前，发电机所属,PT,后，加装出口断路器，及出线侧隔离开关。,将机组同期并网点及控制点改在新增发电机出口断路器。,实现发电机出口断路器与出线侧隔离开关的分合闸控制联锁功能。,更改完善相关控制（励磁、同期）、保护、监控系统功能。,由于我方施工以外部接线和安装发电机出口断路器及隔离开关为主，控制屏内接线变更以生产厂家为主，因此着重叙述以下分两部分：,探讨各装置电气二次回路外接线安装变更的内容，以便熟悉指导整体,WX18Z,型发电机出口断路器安装工艺中电缆敷设及外端子接线；,介绍主要安装工艺方法。,二、安装发电机出口断路器,1,、二次回路电气接线安装改造,发电机励磁装置,微机励磁调节器端子对外端子，分别取消原引自线变组保护屏的电缆，更改为引自发电机出口断路器,(1GCB,2GCB),的电缆。原电缆为线变组保护屏发出发变组断路器跳闸信号给发电机励磁调节屏，原电缆从励磁调节屏的微机励磁开关量输入板光隔离板引出,220V,直流电源串联了线变组保护屏的差动保护跳闸和开关量远传装置接受的线变组断路器跳闸两对常闭接点，任一接点动作都会使励磁光隔隔板接受到发变组断路器跳闸的开关量开始减励。现改造为直接串入发电机出口断路器一对常闭结点。,发电机同期装置,发电机同期点更改为发电机出口断路器，同期装置需要更改原同期输入的发变组高压侧同期电压信号、控制输出断路器同期合闸命令和同期装置测量合闸时间接收的断路器合闸位置开关量。,新增同期需要的系统侧电压取自厂用电分支进线,10KV,开关柜，这里应注意的是原电压信号取自发变组断路器，经过安装在同期屏内的拐角变，改变为和发电机侧相同相位角后再进入同期装置，改造后的电压信号直接进入同期装置。,改造后接收同期屏输出断路器同期合闸命令由原先的发变组断路器更改为发电机出口断路器就地控制柜。同期装置引入断路器位置开关量以测量断路器合闸时间，引入的开关量位置也由原发变组断路器开关量改为发电机出口断路器位置开关量。,控制室前置通讯装置（,RTU,）,以上为新增的采集进入控制室前置通讯装置,(RTU),信号，依次为采集发电机保护屏发电机保护动作连锁接点的控制回路电源故障信号；采集,110KV,侧发变组保护屏控制回路电源故障信号和发变组保护屏控制回路电源故障信号；采集发电机出口断路器就地控制箱发电机出口断路器跳合闸回路故障信号和发电机出口断路器跳闸信号。以上发电机保护屏和发变组保护屏均为新增输出信号，需按照原理图进行屏内接线。,110kV,侧微机保护装置,依照,110kV,侧微机保护控制原理原理，修改,110kV,侧微机保护屏屏内端子接线，取消原控制回路同期合闸输出，原输出是同期装置输出至发变组设备光纤通道至,110KV,侧微机保护屏发给发变组断路器同期合闸命令，现由同期装置直接发至发电机出口断路器就地控制箱同期合闸命令，注意在解除同期合闸回路时，将与原同期合闸串联的高压侧断路器合闸回路监视回路在屏内改造时串入高压侧跳闸控制回路。,110kV,侧微机保护屏端子外接线未变更。,线变组保护装置,取消对应至同期屏,SYNP,电缆，该电缆为同期屏发出的同期合闸信号；,取消对应发电机保护屏发出发电机差动保护联跳发变组断路器、发电机转子两点接地联跳发变组变压器和发电机后备及主变本体保护联跳发变组断路器；取消线变组保护屏给汽机控制系统,DEH,的原发变组断路器开关位置两对远传接点（断路器分合闸）；取消线变组保护屏给励磁调节屏光隔隔板的原发变组断路器跳闸动作信号，在上述励磁装置改造中已叙述；取消至同期屏,SYNP,电缆，在同期屏的改造中已叙述。,增加至前置通讯屏,RTU,电缆，在前置通讯屏,RTU,改造中已叙述；增加至发电机出口断路器,GCB,电缆，该电缆为线变组保护屏给发电机出口断路器就地控制箱发出的线变组差动保护动作跳闸命令。,发电机保护装置,增加至发电机出口隔离开关,GL,电缆，该电缆为发电机保护屏信号采集回路采集发电机出口隔离开关合闸位置信号；增加至发电机出口断路器,GCB,电缆，该电缆为发电机保护屏信号采集回路采集发电机出口断路器的合位、远方合闸允许、气室压力低、气室压力低低、弹簧未储能和储能电机运行超时信号。取消，对应至线变组保护屏,LTP,电缆 ，在上述线变组保护屏改造中已叙述。增加至发电机出口断路器,GCB,电缆，该电缆为发电机保护屏发给发电机出口断路器纵差保护动作跳闸命令。增加至前置通讯屏,RTU,电缆，在前置通讯屏,RTU,改造中已叙述。,发电机出口断路器、隔离开关接线及其他工作,在发电机出口断路器就地合闸回路串入发电机出口隔离开关常闭接点（断开位置）。发电机出口断路器合闸闭锁接点；在发电机出口隔离开关合、跳闸回路串入发电机出口断路器常闭接点（断开位置）。发电机出口隔离开关合、跳闸回路闭锁接点；由发电机出口隔离开关就地控制柜内交流电源,T,接发电机出口断路器现场控制柜内,AC 220V,电源；为每台新增发电机出口断路器提供两路直流电源，一路用于控制电源，另一路用于断路器储能电机电源。,2,、一次设备主要安装调试,强电安装一般施工步骤：交底预埋加工安装调试送电。以下专门探讨主要电气设备调试和送电过程。,调试试验,1,）进行断路器的试验：耐压试验；测量断路器的分、合闸时间；测量断路器的分、合闸速度；测量断路器主、辅触头的分、合闸同期性及配合时间；测量断路器合闸电阻的投入时间及电阻值；测量的分、合闸线圈绝缘电阻及之流电阻；,.,断路器操动机构的试验；联锁检查试验。,2,）进行隔离开关试验：分合闸操作；联锁检查试验。,3,）设备（,CT/PT,、支柱绝缘子、母线、电缆等）绝缘试验。,4,）各机组系统控制（励磁、同期）、保护、监控功能查验。,送电试运行,1,）检查一次、二次系统均安装完毕；与受电有关的电缆接线已完成；控制保护回路调试完毕；经全面检查，质检部门验收合格；已做好安全运行、检查维护等相应准备；建设单位已备齐试验合格的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、干粉灭火器等；,2,）清扫全部设备及出线小间、动力中心（控制室）的灰尘，用吸尘器清扫电器、仪表元件，室内除送电需用的设备用具外，不得堆放其它物品；,3,）检查母线上、设备上有无遗留下的工具、金属材料及其它物件。,4,）根据业主的要求制定相应方案并配合实施母线的冲击、受电、核相，保护装置等的检查。,四、项目成效及经济评价,安装发电机出口断路器符合青岛炼化公司必须确保动力中心厂用电的稳定可靠的特殊要求，在升压变高压侧故障时，发电机保护可以在第一时限动作高压侧断路器，保证在高压侧故障时仍能对分支线供电；发电机故障跳闸时，升压变从系统倒送电保证厂用电分支的供电；以保证厂用电更稳定运行。,
