强电专业常识.pptx

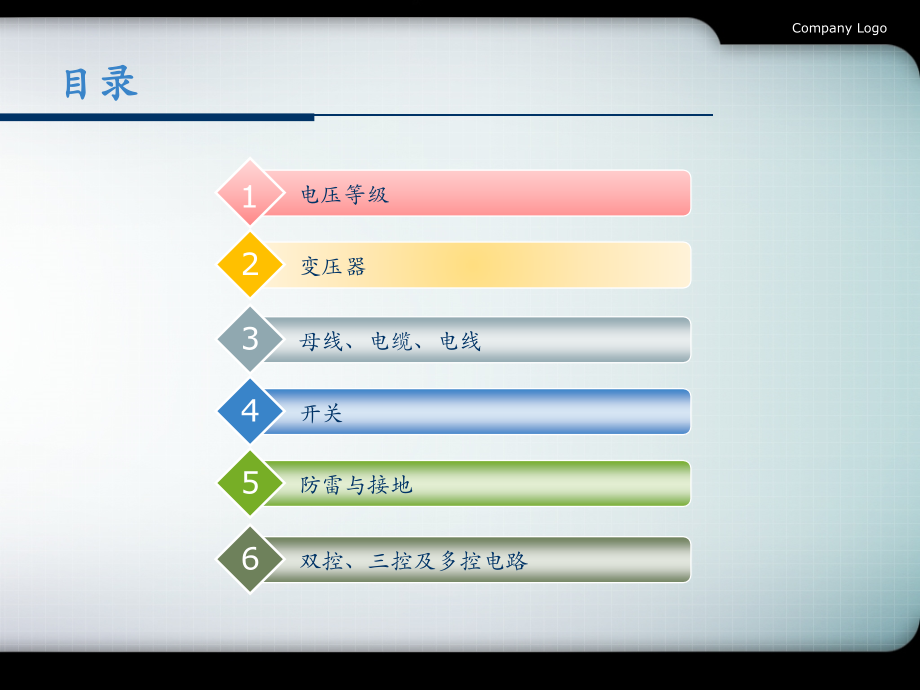

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2014-4-17,#,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Company Logo,#,单击此处编辑母版标题样式,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,*项目机电施工部,2014.03.18,*经理部安装专业知识培训 强电基础知识,Company Logo,目录,防雷与接地,5,开关,4,双控、三控及多控电路,6,母线、电缆、电线,3,变压器,2,电压等级,1,1.,供配电示意图,一,.,电压等级,2.,我国的电力网额定电压等级,（,KV,）,0.22,0.38,3,6,10,35,60,110,220,330,500,。习惯上称,10KV,以下线路为配电线路，,35KV,、,60KV,线路为输电线路，,110KV,、,220KV,线路为高压线路，,330KV,以上线路称为超高压线路。把电力用户从系统所取用的功率称为负荷。另外，通常把,1KV,以下的电力设备及装置称为低压设备，,1KV,以上的设备称为高压设备。,一,.,电压等级,1.,变压器的分类,按用途分类,：,电力变压器,、电炉变压器、整流变压器、工频试验变压器、矿用变压器、电抗器、调压变压器、互感器、其他特种变压器。,按容量分类：,中小型变压器（,电压在,35KV,以下,，容量在,10-6300KVA,）；大型变压器（电压在,63-110KV,，容量在,6300-63000KVA,）；特大型变压器（电压在,220KV,以上，容量在,31500-360000KVA,）,按相数分类：,变压器按相数分类可分为单相变压器和,三相变压器。,其它分类,：按绕组数量分类、按变压器的调压方式分类、按变压器的冷却介质分类,（干式变压器）,、按变压器的冷却方式分类,（油浸式变压器、干式变压器）,、按铁心结构分类等。,二,.,变压器,二,.,变压器,1.,油浸式变压器,二,.,变压器,1.,油浸式变压器,二,.,变压器,2.,干式变压器,二,.,变压器,2.,干式变压器,二,.,变压器,3.,箱式变压器（干式）,二,.,变压器,4.,变压器铭牌说明,电力变压器,产品型号,SL7,315/10,产品编号,额定容量,315kV,A,使用条件 户外式,额定电压,10000/400V,冷却条件,ONAN,额定电流,18.2/454.7A,短路电压,4%,额定频率,50 Hz,器身吊重,765kg,相 数 三相 油 重,380kg,联接组别,Y yno,总 重,1525kg,制 造 厂 生产日期,图,1,4,电力变压器铭牌示意图,说明：,S,（三相），,L,铝线绕组，,7,设计序号，容量,315KVA,10KV/0.4KV,。,二,.,变压器,5.,变压器功率,1,、通常变压器容量（,KVA,）是变压器的视在功率，也就是他的总的型式功率，可以包括有功功率与无功功率，至于他们是如何分配的？要看你的负载性质。例如一台,315kVA,的变压器，负载功率因数是,0.85,的话，他可以承担,315,（,kVA,）,*0.85=268,（,kW,）的有功功率（注意单位）,2,、从变压器输出的电流而言（如果是配电变压器，低压是,400V,）。那么输出的每相额定线电流为,315*1000/400/1.732=454.6A,。这在变压器铭牌上，你可以看到。也就是说变压器每相输出电流只要在,454.6A,以内，都是安全的,。,二,.,变压器,5.,变压器功率,二,.,变压器,6.,变压器的选择,如果你计算的建筑总用电量合计为，,象这样大的用电量，供电局肯定要求你安装无功补偿装置。假定你补偿后的功率因数能达到,0.9,以上，,以,0.9,计算。那视在功率就需要,4500/0.9=5000,，再考虑一定的负荷余量及变压器的规格型号，恐怕最小得用,5600KVA,的变压器才行。当然这只是计算，实际运用中，还得看你的负荷的同时率等因素来考虑。,三,.,母线、电缆、电线,1.,母线,三,.,母线、电缆、电线,2.,电缆,三,.,母线、电缆、电线,3.,电线,三,.,母线、电缆、电线,4.,电线载流量表,四,.,电气开关,1.,断路器,四,.,电气开关,2.,隔离开关,四,.,电气开关,3.,隔离开关和断路器的区别,断路器,都有,灭弧装置,；,空气开关,的全称是空气式,低压断路器,属于,断路器,的一种，因为它是通过空气作为介质进行灭弧，所以称为空气式,低压断路器,简称,空气开关,，我们平常家里的大楼里配电基本都是,空气开关,。,隔离开关,是一种没有,灭弧装置,的,开关设备,，主要用来断开无,负荷电流,的电路，因它没有专门的,灭弧装置,，不能切断,负荷电流,。因此，,隔离开关,只能在电路已被,断路器,断开的情况下才能进行操作，严禁带负荷操作。,电力应用中大多是用断路器和隔离开关联用，用断路器投、,切负荷,（故障）电流，用隔离开关形成明显断开点,五,.,防雷与接地,1.,防雷,五,.,防雷与接地,1.,防雷示意图,五,.,防雷与接地,2.,避雷带,五,.,防雷与接地,3.,避雷引下线施工,五,.,防雷与接地,4.,基础避雷焊接施工,五,.,防雷与接地,5.,接地系统,将不该带电的物体用导线与大地可靠连接，将电流及时传导给大地，避免事故发生的系统。,不该带电的物体带电的原因：感应、漏电、摩擦起电以及环境变化等引起。,六,.,双控及三控电路,1.,双控,六,.,双控及三控电路,1.,三控,六,.,双控及多控电路,3.,多控,在双控的基础上，再接数个双刀双投开关。接在两个单刀双投开关之间，接法：保持双刀只有且必有一路通。多少都行，也就是说再加同样的,3,个,双刀双掷开关,就成,8,控灯,了。,谢谢您,!,Thank You!,
