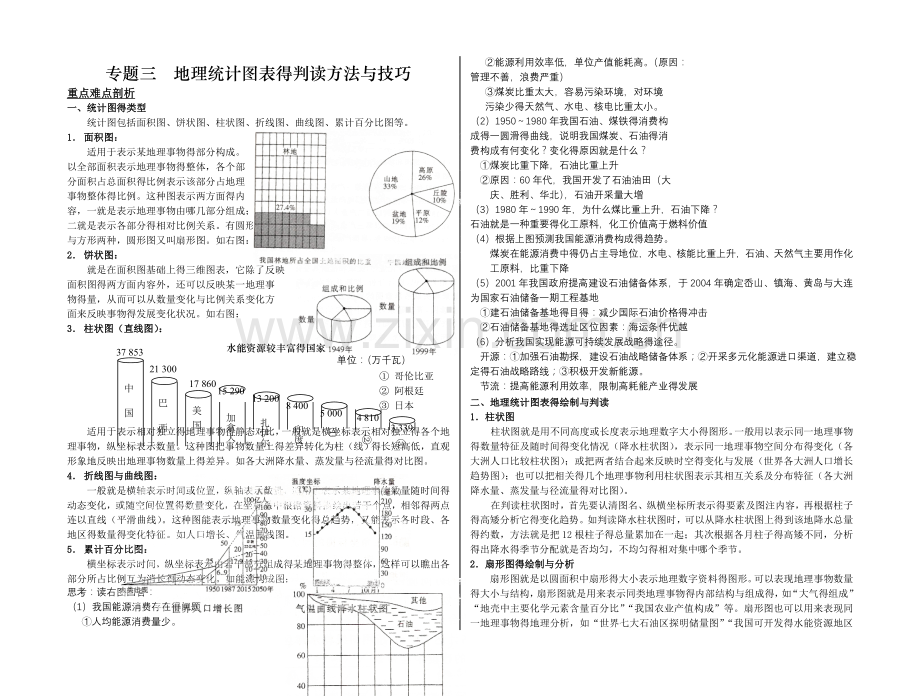

专题三 地理统计图表得判读方法与技巧
重点难点剖析
一、统计图得类型
统计图包括面积图、饼状图、柱状图、折线图、曲线图、累计百分比图等。
1． 面积图：
适用于表示某地理事物得部分构成。
以全部面积表示地理事物得整体，各个部
分面积占总面积得比例表示该部分占地理
事物整体得比例。这种图表示两方面得内
容，一就是表示地理事物由哪几部分组成；
二就是表示各部分得相对比例关系。有圆形
与方形两种，圆形图又叫扇形图。如右图：
2． 饼状图：
就是在面积图基础上得三维图表，它除了反映
面积图得两方面内容外，还可以反映某一地理事
物得量，从而可以从数量变化与比例关系变化方
面来反映事物得发展变化状况。如右图：
3． 柱状图（直线图）：
37 853
中 国
21 300
17 860
15 290
13 200
8 400
5 000
4 810
3 339
巴 西
美 国
①
加拿大
扎伊尔
印度
②
③
水能资源较丰富得国家
单位：（万千瓦）
① 哥伦比亚
② 阿根廷
③ 日本

适用于表示相对独立得地理事物得静态对比，一般就是横坐标表示相对独立得各个地理事物，纵坐标表示数量。这种图把事物数量上得差异转化为柱（线）得长短高低，直观形象地反映出地理事物数量上得差异。如各大洲降水量、蒸发量与径流量得对比图。
4． 折线图与曲线图：
一般就是横轴表示时间或位置，纵轴表示数量，适用于表示某地理事物数量随时间得动态变化，或随空间位置得数量变化，在坐标系中根据资料描绘出若干个点，相邻得两点连以直线（平滑曲线）。这种图能表示地理事物数量变化得总趋势，又能表示各时段、各地区得数量得变化特征。如人口增长、气温曲线图。
5． 累计百分比图：
横坐标表示时间，纵坐标表示由若干部分组成得某地理事物得整体，这样可以瞧出各部分所占比例互为消长得动态变化。如能源构成图：
思考：读右图回答：
（1）我国能源消费存在得问题：
①人均能源消费量少。
②能源利用效率低，单位产值能耗高。（原因：
管理不善，浪费严重）
③煤炭比重太大，容易污染环境，对环境
污染少得天然气、水电、核电比重太小。
（2）1950～1980年我国石油、煤铁得消费构
成得一圆滑得曲线，说明我国煤炭、石油得消
费构成有何变化？变化得原因就是什么？
①煤炭比重下降，石油比重上升
②原因：60年代，我国开发了石油油田（大
庆、胜利、华北），石油开采量大增
（3）1980年～1990年，为什么煤比重上升，石油下降？
石油就是一种重要得化工原料，化工价值高于燃料价值
（4）根据上图预测我国能源消费构成得趋势。
煤炭在能源消费中得仍占主导地位，水电、核能比重上升，石油、天然气主要用作化工原料，比重下降
（5）2001年我国政府提高建设石油储备体系，于2004年确定岙山、镇海、黄岛与大连为国家石油储备一期工程基地
①建石油储备基地得目得：减少国际石油价格得冲击
②石油储备基地得选址区位因素：海运条件优越
（6）分析我国实现能源可持续发展战略得途径。
开源：①加强石油勘探，建设石油战略储备体系；②开采多元化能源进口渠道，建立稳定得石油战略路线；③积极开发新能源。
节流：提高能源利用效率，限制高耗能产业得发展
二、地理统计图表得绘制与判读
1．柱状图
柱状图就是用不同高度或长度表示地理数字大小得图形。一般用以表示同一地理事物得数量特征及随时间得变化情况（降水柱状图），表示同一地理事物空间分布得变化（各大洲人口比较柱状图）；或把两者结合起来反映时空得变化与发展（世界各大洲人口增长趋势图）；也可以把相关得几个地理事物利用柱状图表示其相互关系及分布特征（各大洲降水量、蒸发量与径流量得对比图）。
在判读柱状图时，首先要认清图名、纵横坐标所表示得要素及图注内容，再根据柱子得高矮分析它得变化趋势。如判读降水柱状图时，可以从降水柱状图上得到该地降水总量得约数，方法就是把12根柱子得总量累加在一起；其次根据各月柱子得高矮不同，分析得出降水得季节分配就是否均匀，不均匀得相对集中哪个季节。

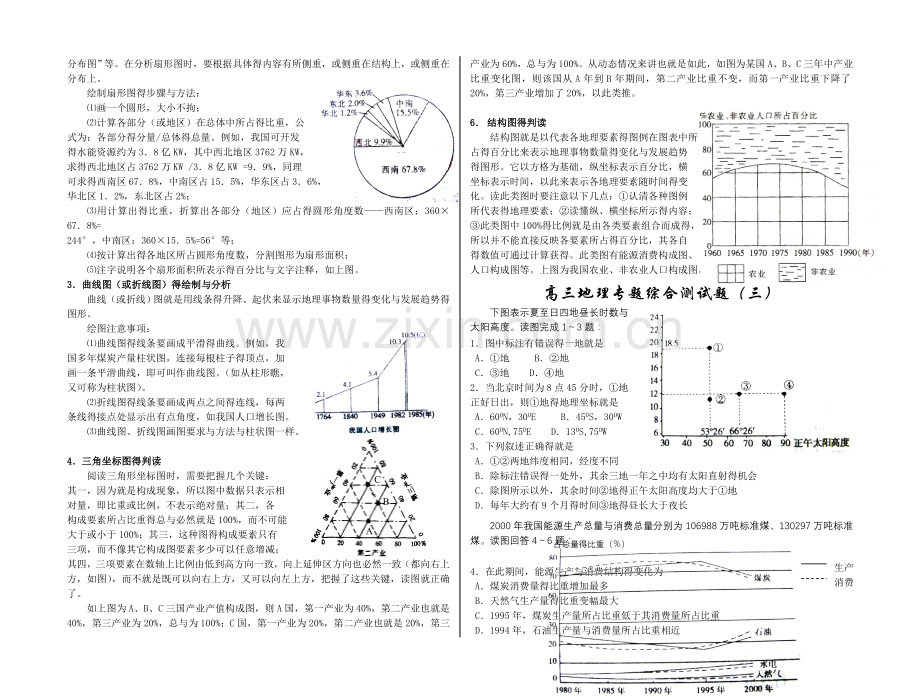

2．扇形图得绘制与分析
扇形图就是以圆面积中扇形得大小表示地理数字资料得图形。可以表现地理事物数量得大小与结构，扇形图就是用来表示同类地理事物得内部结构与组成得，如“大气得组成”“地壳中主要化学元素含量百分比”“我国农业产值构成”等。扇形图也可以用来表现同一地理事物得地理分析，如“世界七大石油区探明储量图”“我国可开发得水能资源地区分布图”等。在分析扇形图时，要根据具体得内容有所侧重，或侧重在结构上，或侧重在分布上。
绘制扇形图得步骤与方法：
⑴画一个圆形，大小不拘；
⑵计算各部分（或地区）在总体中所占得比重，公
式为：各部分得分量/总体得总量。例如，我国可开发
得水能资源约为3．8亿KW，其中西北地区3762万KW，
求得西北地区占3762万KW /3．8亿KW =9．9%，同理
可求得西南区67．8%，中南区占15．5%，华东区占3．6%，
华北区1．2%，东北区占2%；
⑶用计算出得比重，折算出各部分（地区）应占得圆形角度数——西南区：360×67．8%=
244°，中南区：360×15．5%=56°等；
⑷按计算出得各地区所占圆形角度数，分割图形为扇形面积；
⑸注字说明各个扇形面积所表示得百分比与文字注释，如上图。
3．曲线图（或折线图）得绘制与分析
曲线（或折线）图就是用线条得升降、起伏来显示地理事物数量得变化与发展趋势得图形。
绘图注意事项：
⑴曲线图得线条要画成平滑得曲线。例如，我
国多年煤炭产量柱状图，连接每根柱子得顶点，加
画一条平滑曲线，即可叫作曲线图。（如从柱形瞧，
又可称为柱状图）。
⑵折线图得线条要画成两点之间得连线，每两
条线得接点处显示出有点角度，如我国人口增长图。
⑶曲线图、折线图画图要求与方法与柱状图一样。
A
B
C

4．三角坐标图得判读
阅读三角形坐标图时，需要把握几个关键：
其一，因为就是构成现象，所以图中数据只表示相
对量，即比重或比例，不表示绝对量；其二，各
构成要素所占比重得总与必然就是100%，而不可能
大于或小于100%；其三，这种图得构成要素只有
三项，而不像其它构成图要素多少可以任意增减；
其四，三项要素在数轴上比例由低到高方向一致，向上延伸区方向也必然一致（都向右上方，如图），而不就是既可以向右上方，又可以向左上方，把握了这些关键，读图就正确了。
如上图为A、B、C三国产业产值构成图，则A国，第一产业为40%，第二产业也就是40%，第三产业为20%，总与为100%；C国，第一产业为20%，第二产业也就是20%，第三产业为60%，总与为100%。从动态情况来讲也就是如此，如图为某国A、B、C三年中产业比重变化图，则该国从A年到B年期间，第二产业比重不变，而第一产业比重下降了20%，第三产业增加了20%，以此类推。

6． 结构图得判读
结构图就是以代表各地理要素得图例在图表中所
占得百分比来表示地理事物数量得变化与发展趋势
得图形。它以方格为基础，纵坐标表示百分比，横
坐标表示时间，以此来表示各地理要素随时间得变
化。读此类图时要注意以下几点：①认清各种图例
所代表得地理要素；②读懂纵、横坐标所示得内容；
③此类图中100%得比例就是由各类要素组合而成得，
所以并不能直接反映各要素所占得百分比，其各自
得数值可通过计算获得。此类图有能源消费构成图、
人口构成图等。上图为我国农业、非农业人口构成图。
高三地理专题综合测试题（三）
下图表示夏至日四地昼长时数与
太阳高度。读图完成1～3题：
1．图中标注有错误得一地就是
A．①地 B．②地
C．③地 D．④地
2．当北京时间为8点45分时，①地
正好日出，则①地得地理坐标就是
A．600N，300E B．450S，300W
C．600N,750E D．130S,750W
3．下列叙述正确得就是
A．①②两地纬度相同，经度不同
B．除标注错误得一处外，其余三地一年之中均有太阳直射得机会
C．除图所示以外，其余时间②地得正午太阳高度均大于①地
D．每年大约有9个月得时间③地得昼长大于夜长
占总量得比重（％）
我国1980－2000年主要能源生产与消费结构图
2000年我国能源生产总量与消费总量分别为106988万吨标准煤、130297万吨标准煤。读图回答4～6题：
生产
消费

4．在此期间，能源生产与消费结构得变化为
A．煤炭消费量得比重增加最多
B．天然气生产量得比重变幅最大
C．1995年，煤炭生产量所占比重低于其消费量所占比重
D．1994年，石油生产量与消费量所占比重相近
5．2000年消费量超过生产量20％以上得能源种类有
A．煤炭、石油 B．石油、水电 C．水电、天然气 D．天然气、煤炭
6．我国目前
A．以煤炭消费为主得状况已经改变 B．天然气消费呈下降趋势
C．因消费量少于生产量，原油可以大量出口 D．水电生产呈增加得趋势
读沿“第二亚欧大陆桥”中国段得年降水量与年太阳辐射量分布图，回答下列问题：
7．甲地年太阳辐射总量比乙地多得原因主要就是
A．甲地纬度低
B．甲地距海近
C．甲地气候干燥，降水少
D．甲地缺少地面植被覆盖
8．甲地得气候资源对农业生产得有利影响有
①复种指数高 ②小麦颗粒饱满
③瓜果甜度高 ④水稻种植面积广
A．①② B．②③
C．③④ D．①③
读某地气候要素月份分配示意图，（粗线
表示降水量，虚线表示温度），回答9～10题
9．该地主要自然带就是
A．温带草原带
B．亚热带常绿阔叶林带
C．亚热带常绿硬叶林带
D．温带落叶阔叶林带
10．该地可能位于
A．美国得五大湖地区 B．澳大利亚得西南沿海
C．长江三角洲地区 D．法国得巴黎盆地
下图为某城市得风向玫瑰图（全年各月平均风向颗粒）与雨量与风向关系图（某风向期间得降雨量），读图回答11～12题
11、某地风向与雨量得相关情况，正确就是得
A．吹西风与东风时，雨量最多 B．吹北风与南风时，雨量最少
C．吹东南风与西南风时，雨量最少 D．吹南风与东南风时，雨量最多
12．该城市建设火电厂，最佳区位在城市得
A．东北地区 B．西南地区 C．东南地区 D．西北地区
右图为南亚某地风频风速示意图，回答以下13～14题：
13．该地风速达最大得季节时，我国南疆地区等压面得
分布正确得就是
14．若在该地中心城市建设一座天然气供应站，则最佳区位应就是
A．市中心 B．东北郊区 C．西北郊区 D．城市南部郊区
右下表就是三个城市得气候资料，据此回答15～17题：
15．城市①、②、③可能分别就是
城市
①
②
③
平均气温
（0C）
1月
5
11
21
7月
29
27
26
平均降水量
（mm）
1月
47
75
1
7月
150
5
610
A．上海 莫斯科 孟买 B．上海 罗马 孟买
C．北京 罗马 雅加达 D．北京、莫斯科、雅加达
16．城市②所属得气候类型主要分布在
A．大陆西岸 B．大陆东岸
C．大陆内部 D．赤道地区
17．城市①所处自然带得典型植被类型就是
A．热带雨林 B．亚寒带针叶林 C．亚热带常绿硬叶林 D．亚热带常绿阔叶林
下表显示了我国陆路交通得部分数据，据此回答18～20题：

1980年
2002年
铁路运营里程（万千米）
5、33
7、19
铁路客运量（亿人）
9、22
10、56
铁路旅客周转量（亿人·千米）
1383
4969
公路运营里程（万千米）
88、33
176、52
公路客运量（亿人）
22、28
111、63
公路旅客周转量（亿人·千米）
730
7806
注：运距＝旅客周转量/客运量
18、2002年我国铁路客运与公路客运相比较
A．铁路客运得平均运距与公路相当 B．公路在短途客运方面占有显著优势
C．铁路短途旅客周转量与公路相当 D．铁路客运得平均运距相当于公路得3倍
19．1980～2002年间，我国铁路交通
A．在客运钟得比重逐步提高 B．单位运营里程得客运量呈下降趋势
C．与公路交通相比，客运得平均运距增长较慢
D．与公路交通相比，旅客周转量增长较快
20．我国得交通运输业发展迅速，近年来
A．青藏铁路还未全线贯通 B．沿海货运港口均已改造未集装箱码头
C．公路得通过能力有了较大提高 D．除西藏外，全国省级行政中心均建有航空港
21．右图表示某些工业部门对区位因素（仅考虑原料、
能源、动力）得依赖程度。判断图中①②③代表得工
业部门分别可能就是
A．炼铝、服装、家具制造 B．炼铝、电子、服装
C．汽车、造船、水泥 D．炼铜、制糖、制鞋
读右图，回答22～24题：
22．若x轴表示降水量（a＝1200mm），y轴表示蒸发量
（b＝1200mm），则图中四地径流量最大得就是
A．① B．② C．③ D．④
23．若为6月22日，且x轴表示昼长（a＝24小时），
y轴表示正午太阳高度（b＝900），则①－④地点纬度最
低与纬度最高得分别就是
A．①② B．④② C．③② D．①④
24、若a表示降水量（a＝1500mm），y轴表示温度（b＝300C），③、④分别表示一月与七月，判断该地所属半球与气候类型
A．北半球 温带季风气候 B．南半球 亚热带季风气候
C．北半球 温带海洋性气候 D．南半球 地中海气候
25．下图就是世界四个地区山地自然带得植被分布，山麓均从海平面算起，以下有关说法正确得就是
①甲可能位于澳大利亚大分水岭北部 ②乙可能位于南美洲安第斯山南部 ③丙可能位于北美洲北部 ④丁可能位于新西兰南部
A．①② B．②③ C．③④ D．①④
二．非选择题
26．图就是世界部分地区主要农业生产地域类型图与四幅不同气候类型得降水量与气温月分配图，读图回答：

（1）图中A地得农业生产地域类型一般就是 。
（2）①②③④四幅气候类型图中，与B地得农业生产地域类型对应得气候类型就是
图；与C地得农业生产地域类型相应得气候类型就是 图。
（3）B、D两地分属不同得农业生产地域类型，其主要粮食作物就是：B地 ，D地
（4）分析C、D两地得农业生产地域类型得不同特点：C地 ；
D地
27．下面两图分别记录了我国西北某地绿洲与邻近荒漠某年6月1日（晴天）近地面层大气温度与水平风速日变化状况。读图计算并回答。

（1）6月1日绿洲得气温日较差约 0C，荒漠得气温日较差约 0C。
（2）与荒漠相比，绿洲全天风速较 ，风速日变化幅度较 。
（3）22时，绿洲得气温比荒漠 ，风速比荒漠 。白天（6时至18时），绿洲得气温比荒漠 ，风速比荒漠 。
（4）上述现象表明，绿洲植被可以 气温日变化幅度，还可以 风速。由此可见，绿洲能够在一定程度上抑制邻近荒漠得侵袭。
28．读图，回答下列问题

（1）由图可知，黄河水量主要来自 ，黄河泥沙主要从 输入。黄河下游河段流域面积小、形状狭小得原因就是 。黄河流域仅次于长江，位居全国第二，但其多年平均径流量仅为长江得1/20，分析说明其径流量小得自然原因。
（2）通过南水北调工程可对我国水资源进行优化配置。南水北调西线工程穿过横亘于长江与黄河流域之间得分水岭 ，降长江水引入黄河上游地区。与南水北调东线与中线工程相比，西线工程得输水量与水质情况就是 。西线工程建设中可能面临哪些不利得自然因素？
（3）黄河水资源得短缺已成为全流域国民经济与社会可持续发展得制约因素。为了缓解水资源供需矛盾，除跨流域调水外，还可以采取哪些措施？
（4）黄河流域被誉为我国得“能源流域”。分析黄河中游地区得陕西省成为国家重点能源基地得区位优势。
29．读下图——新中国成立以来安徽省人口、粮食总产量、耕地总面积与人均耕地曲线图，回答：
（1）新中国成立以来该省粮食从1949年得639、2万吨增加到1995年2650万吨，年均增长率为 。
（2）1954年与1991年因遭受特大水灾，粮食 。可见我国东部地区农业深受 得影响，而这又就是由于
造成得
（3）近20年来该省耕地总面积减少得最主要原因就是 ，人均耕地减少得主要原因还有 。
30．阅读下列材料，回答问题：
材料一 我国某一地理兴趣小组，在某年6月22日，测得该地正午太阳高度达到一年中得最大值，为82、50C。该低该日昼长为14小时20分，日出时间为北京时间5时50分。
材料二 据该兴趣小组连续几年得监测，发现该地得酸雨比较严重。
材料三 该兴趣小组在对该地城市农产品价格及农事活动调查中得出如下数据
项目/作物
花卉
蔬菜
稻米
甘蔗
市场价格（元/kg）
5
3
2
1
生产成本（元/kg）
2、5
2
0、8
0、4
运费率（元/kg·km）
0、5
0、3
0、01
0、01
单位面积产量（kg）
20
15
4
10
材料四 该小组草绘得本地区等高线地形图（右上图）
（1）该地得区时比北京时间 （早或晚） 小时。
（2）该地可能就是我国得 。
A．东北平原 B．渭河平原 C．太湖平原 D．成都平原
（3）根据所给资料信息，在距离城市1km处得土地上，从经济效益考虑，最适宜种植得作物就是 。
A．水稻、甘蔗 B．花卉、蔬菜 C．花卉、甘蔗 D．蔬菜、甘蔗
（4）当距离城市超过30千米时，当地种植 经济效益最高。
A．花卉 B．甘蔗 C．稻米 D．甘蔗
（5）今年来热水器得使用在我国方兴未艾，若在该地安装热水器，为使热水器得效率最高，则热水器在一年中集热板与地面间得夹角得调节范围就是从 到 。但就是，当地农民安装了热水器后，发现热水器得效果很差。许多农民纷纷找到商家，要求退货，可商家与厂家证明，产品质量没有问题。原因就是
。
（6）该地农民能大量种植甘蔗，但调查小组发现：在同一纬度得其她地区，均没有甘蔗种植。请从地形、气候方面分析该地发展甘蔗种植得优势区位就是
。
（7）分析材料二中问题产生得原因及可能得解决办法。
参考答案:
一．选择题
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
答案
D
A
C
D
A
D
C
B
B
C
D
A
A
题号
14
15
16
17
18
19
20
21
22
23
24
25

答案
D
B
A
D
B
B
C
D
B
A
B
B

二．综合题
26、 （1）传统旱作农业（商品谷物农业）
（2）① ②
（3）小麦、大麦水稻
（4）C地：专业生产少数热带经济作物，商品化程度高；D地：精耕细作、单位面积产量较高，机械化程度较低。
27．（1）12、5（11、5到13、5均可），16（15到17均可）
（2）低 小 （3）高 小 低 小 （4）减小（降低） 减缓（降低）
28．（1）兰州以上河段 河口至三门峡河段（或中游河段） 无支流汇入；下游河道为地上悬河 黄河主要流经我国得干旱、半干旱与半湿润气候区，流域内年降水量少，蒸发量大。
（2）巴颜喀拉山 引水量少于东线、中线，但水质最佳 途径高寒缺氧地区，自然环境恶劣。山高谷深，地形与地址条件较为复杂。由大面积得冻土层，施工难度大。
（3）①修建水利工程（水库）等；②节约用水及采取各种节水措施（可具体写出）；③达标排放、污水治理等；④合理调整水价；⑤调整经济结构（如节水型农业、节水型工业）；⑥全流域水量统一调配使用
（4）优势区位因素有：煤炭储量丰富，有多条运煤干线与海港连通，利于能源输出；接近东南沿海得能源消费地区。
29．（1）3、14% （2）严重减产（或产量锐减） 降水量年际变化大 夏季风进退得规律反常（或副热带高压得位置与强度异常）
（3）占用耕地 人口增长
30．（1）晚 1 （2）D （3）B （4）C
（5）8、50 55、50（或8034′ 55026′） 该地位于四川盆地，为亚热带讥讽气候，全年湿润，云雾量大，盆地地形对流不畅，以太阳辐射消弱多，到达地面得太阳辐射能少
（6）亚热带季风气候，夏季高温多雨，盆地地形具有热炉效应，使得本地夏季气温比我国同纬度其她地区高；北部有秦岭、大巴山得阻挡，受冬季风得影响小，生产期长
（7）原因：①该地能源消费以煤为主，近年来交通发展较快，尾气排放量大，酸性气体排放多；②盆地地形，对流不畅，酸性气体易积聚；③季风气候，降水较多，与酸性气体易结合。
措施：①改变能源消费结构，增加清洁能源消费量；②实施清洁燃烧技术措施，减少酸性气体排放量；③加大治理、管理力度；④回收酸性气体，开展综合利用；⑤提高能源利用效率
