八年级上册物理作图题专项训练

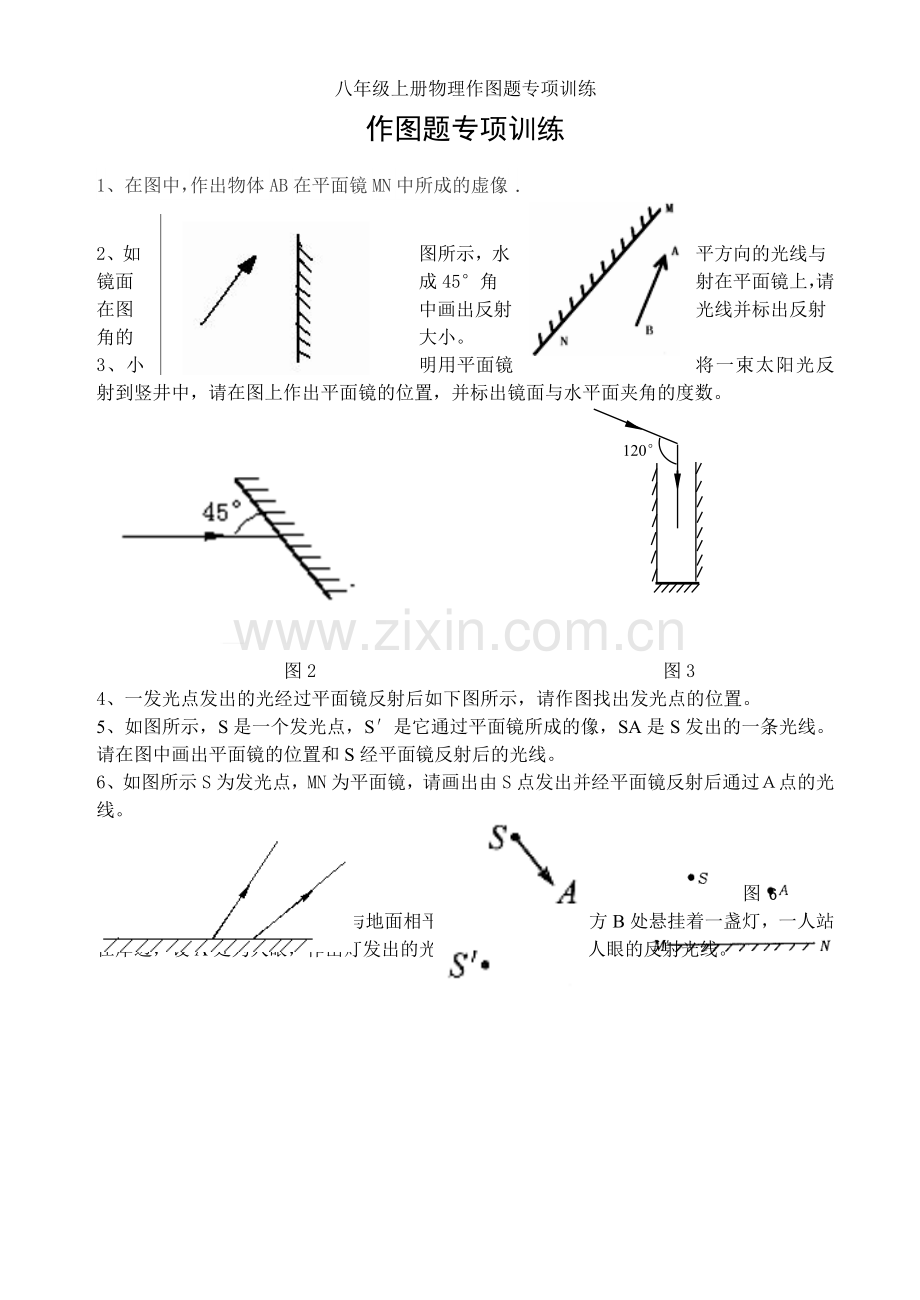

作图题专项训练
1、在图中，作出物体AB在平面镜MN中所成的虚像．

2、如图所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小。
3、小明用平面镜将一束太阳光反射到竖井中，请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数。
120°

图2 图3
4、一发光点发出的光经过平面镜反射后如下图所示，请作图找出发光点的位置。
5、如图所示，S是一个发光点，S′是它通过平面镜所成的像，SA是S发出的一条光线。请在图中画出平面镜的位置和S经平面镜反射后的光线。
6、如图所示S为发光点，MN为平面镜，请画出由S点发出并经平面镜反射后通过Ａ点的光线。

图4 图5 图 6
7、一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经水面反射后进入人眼的反射光线。

8、．水中有一发光体A，A′是人在空气中看到它的位置，如下图所示。请画出A发出的光进入人眼的光路图。

9、请在图中大致画出光折射光线,并标出折射角。

10、如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路．
11、如上图所示，人眼在A处看见河里B处有一白色鹅卵石，若从A处用激光手电筒的激光束能照射到白色鹅卵石上，请画出从A处射出的激光束照射到白色鹅卵石上的光路图

12、完成图中的光路图。

13、在下图方框中填入适当的透镜，并完成光路。

14、、如图所示是小明探究凸透镜成像的一次实验，请你根据自己探究出来的凸透镜成像规律，在图上画出物体AB所成的像(包括像的大小，正倒、大概位置，)。　

15（1）如图所示，光线从空气射入某种液体中，入射角为45º，折射角为30º；光线射到液体中某处水平放置的平面镜上反射，最后光线又回到空气中。请你完成光路图。
（2）如图所示的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请作图确定哪架是实际飞机。
（3）小阳同学到水族馆参观，透过玻璃看到水中的一条鱼在A点，而鱼的实际位置在B点，如图所示。请画出他看到鱼的光路。
眼
