施工升降机安全与使用(南京16).ppt

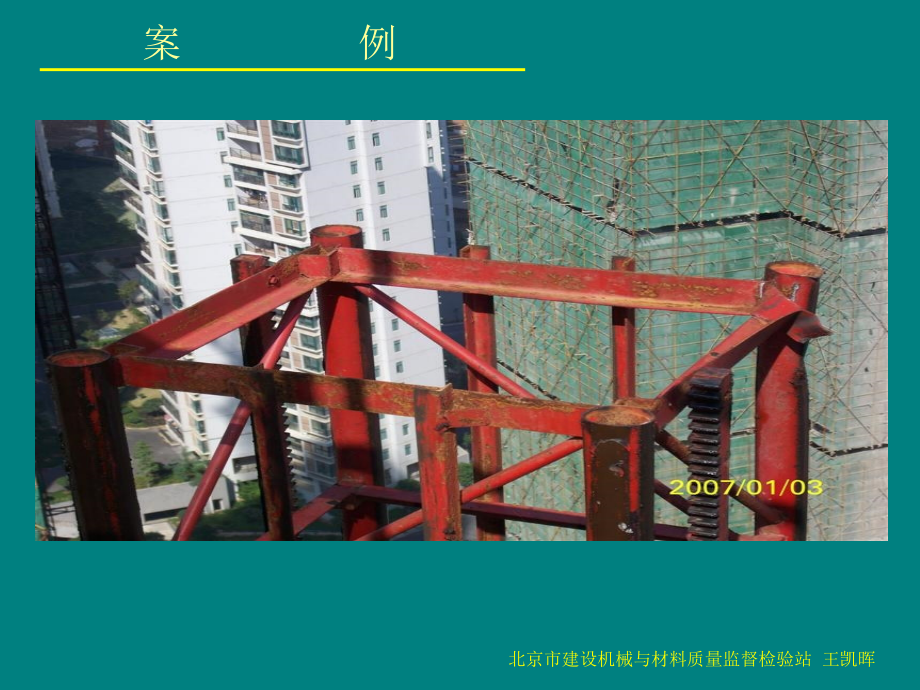

施工升降机安全与使用,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,北京市建设机械与材料质量监督检验站 王凯晖,建筑机械安全使用讲座,施工升降机安全与使用,北京市建设机械与材料质量监督检验站 王凯晖,案 例,北京市建设机械与材料质量监督检验站 王凯晖,定 义,施工升降机,临时安装的、带有导向的平台、吊笼或其它运载装置并可在建设施工工地各层站停靠服务的升降机械,齿轮齿条式升降机,采用齿轮齿条作为载荷悬挂系统的升降机。,钢丝绳式升降机,采用钢丝绳作为载荷悬挂系统的升降机。,北京市建设机械与材料质量监督检验站 王凯晖,吊笼,导轨架,层门,地面防护围栏,急停按钮，防坠安全器，极限限位，限位开关天窗限位，笼门限位等安全装置,防护围栏门的机械安全钩，电气联锁，缓冲器,北京市建设机械与材料质量监督检验站 王凯晖,应能承担的载荷,设计载荷：,静载荷（运动件、不运动件）,额定载重量,装、卸载时产生的力（垂直力，水平力）,冲击系数（,1.1+0.264v,）,超速安全装置的冲击系数（,2.5,）,风载,垂直度误差（,0.5,）,北京市建设机械与材料质量监督检验站 王凯晖,结构件,底架,将载荷传递到支承面,导轨架节（标准节）,承担所有载荷情况,之间的连接能有效的传递各种载荷并保持稳固。只有在有目的的人为作用下才允许松动。,附墙架,承担所有载荷情况,缓冲器,北京市建设机械与材料质量监督检验站 王凯晖,北京市建设机械与材料质量监督检验站 王凯晖,北京市建设机械与材料质量监督检验站 王凯晖,标准节斜腹杆开焊,北京市建设机械与材料质量监督检验站 王凯晖,松动的标准节连接螺栓,北京市建设机械与材料质量监督检验站 王凯晖,北京市建设机械与材料质量监督检验站 王凯晖,北京市建设机械与材料质量监督检验站 王凯晖,北京市建设机械与材料质量监督检验站 王凯晖,北京市建设机械与材料质量监督检验站 王凯晖,北京市建设机械与材料质量监督检验站 王凯晖,附着装置连接卡断裂,北京市建设机械与材料质量监督检验站 王凯晖,层 门,禁止的内容,不应朝升降通道打开层门,不能由吊笼运动所操控的机械装置打开层门,几个数据,吊笼门边缘与层站边缘的水平距离不应大于,50mm,关闭的吊笼门与层门之间的水平距离不应大于,150mm,抗变形能力,5000m,的面积受力,300N,（或,600N,）,北京市建设机械与材料质量监督检验站 王凯晖,北京市建设机械与材料质量监督检验站 王凯晖,北京市建设机械与材料质量监督检验站 王凯晖,吊 笼,导向，防出轨,滚轮，安全钩,安全防护,顶部护栏，,1.1m,，,150mm,。,围壁全封闭，,25mm,。,门,外笼门，内笼门，检修门,操作环境,北京市建设机械与材料质量监督检验站 王凯晖,安 全 装 置,防坠安全器,双向（对重）,采用渐进式,坠落试验,标定周期,关键点：齿轮与齿条的啮合,超载检测装置,应在吊笼静止时进行,110%,，给出清晰的信号,断电保留数据,北京市建设机械与材料质量监督检验站 王凯晖,安 全 装 置,上、下行程限位,极限动作前停止吊笼,不应作为停层的操作开关,上、下极限,不可自动复位,直接触发,防松绳装置,北京市建设机械与材料质量监督检验站 王凯晖,防坠安全器,极限限位开关,天窗限位开关,北京市建设机械与材料质量监督检验站 王凯晖,北京市建设机械与材料质量监督检验站 王凯晖,北京市建设机械与材料质量监督检验站 王凯晖,北京市建设机械与材料质量监督检验站 王凯晖,GB10055-1996,施工升降机安全规则,GB 26557-2011,吊笼有垂直导向的人货两用施工升降机,JGJ 125-2010 ,建筑施工升降机安装、使用、拆卸安全技术规程,标 准,北京市建设机械与材料质量监督检验站 王凯晖,背景,部分代替,GB/T10054-2005,施工升降机,和,GB10055-2007,中有关人货两用施工升降机的技术和安全要求,关注对象为人货两用施工升降机（不含物料提升机）,与国际接轨（,EN12159,：,2000+A1:2009),北京市建设机械与材料质量监督检验站 王凯晖,适用范围,用途：人货两用,特点,吊笼有导向装置,吊笼垂直运行或,15,其它：对于曳引传动的人货两用升降机不适用。（,GB7588-2003,）,北京市建设机械与材料质量监督检验站 王凯晖,防护,地面防护围栏应围成一周，高度不应小于,2.0 m,，围栏门视为层门。,层门：,全高度层门：,2.0m,，最小,1.8m,降低高度的层门,关闭吊笼门与关闭层站门之间的水平距离,150mm,吊笼门边缘与层站边缘的水平距离,50mm,北京市建设机械与材料质量监督检验站 王凯晖,层门门锁,吊笼底板距离预定层站的垂直距离在,1.5m,以内才能打开该层门，否则无法打开任何层门。,只有在所有层门都关闭时才能启动或保持吊笼的运行，有再平层功能的除外。,北京市建设机械与材料质量监督检验站 王凯晖,吊笼,完全封闭，任何开口不得穿过,25mm,直径球体,人均,0.2,，每个人体重,75Kg,计算,有安全钩（防止导靴和滚轮失效）,防止出轨的措施,应有有效措施，以能检测到不稳固的导轨架节，且能防止吊笼进入该导轨架节或者能保证吊笼不离开稳固的导轨架节。,北京市建设机械与材料质量监督检验站 王凯晖,吊笼防坠落安全装置,超速安全装置，在吊笼超速时动作；或破断阀,应在安装、拆卸和动作之后重新设置之前都应起作用,安全装置应能使装有,1.3,倍额定载重量的吊笼停止并保持停止状态,安全装置的释放方法应要求专业人员介入,北京市建设机械与材料质量监督检验站 王凯晖,超载检测装置,超过额定载重量,10%,以上，发出信号、阻止正常启动,不应设有使用者可以取消报警的装置,应至少在吊笼静止时进行,动力失去时所有数据应保留,北京市建设机械与材料质量监督检验站 王凯晖,行程限位开关,上、下行程开关,应在接触到上、下极限前停止，不应以触发上行程开关作为最高层站停靠的通常操作,上、下极限开关,不应与行程开关公用同一个触发元件；,由吊笼或相关部件直接触发,动作后只能专业人员恢复,北京市建设机械与材料质量监督检验站 王凯晖,平安！健康！,建筑机械安全使用讲座,北京市建设机械与材料质量监督检验站 王凯晖,
