电梯设计规范.doc

内容

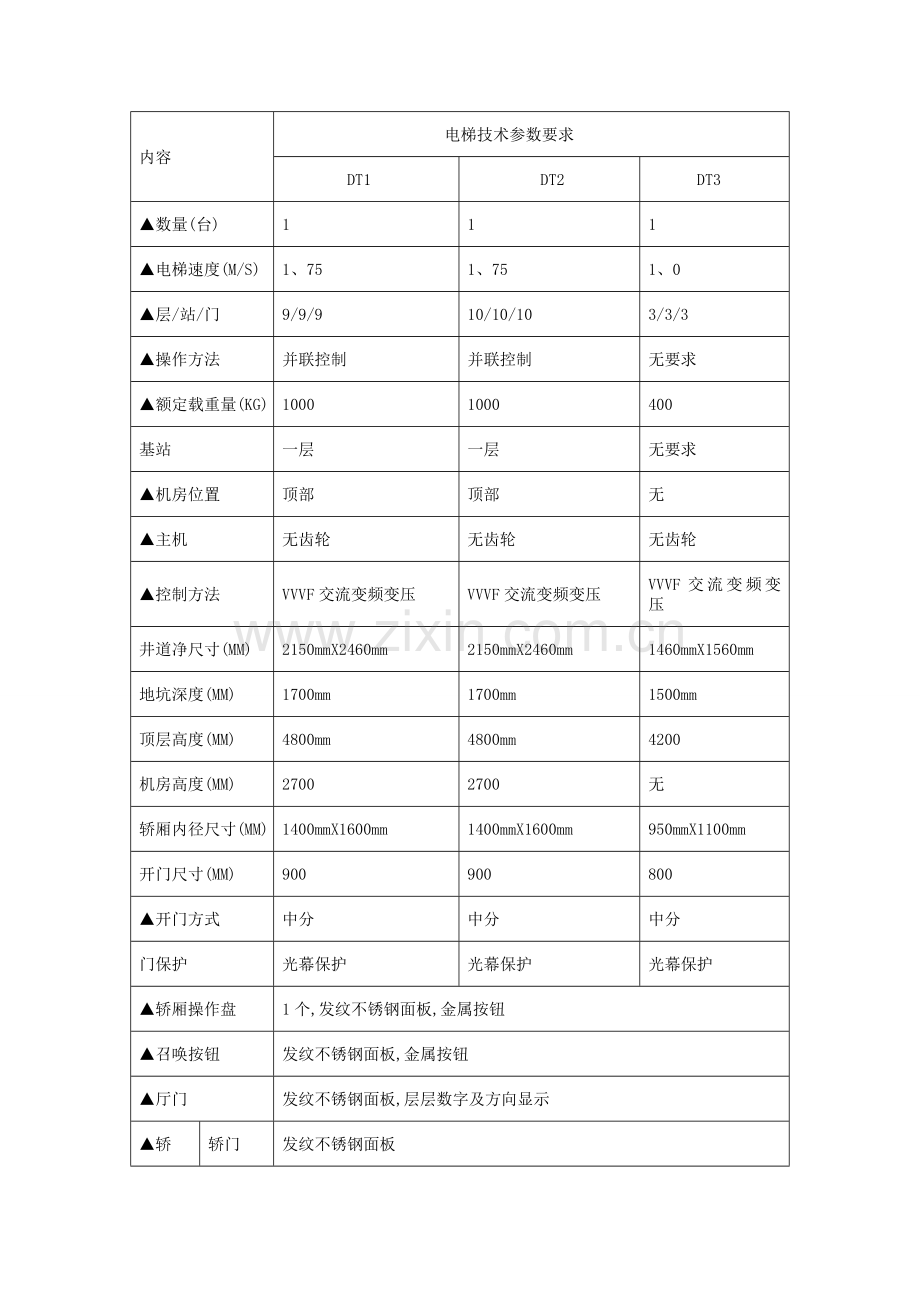

电梯技术参数要求
DT1
DT2
DT3
▲数量(台)
1
1
1
▲电梯速度(M/S)
1、75
1、75
1、0
▲层/站/门
9/9/9
10/10/10
3/3/3
▲操作方法
并联控制
并联控制
无要求
▲额定载重量(KG)
1000
1000
400
基站
一层
一层
无要求
▲机房位置
顶部
顶部
无
▲主机
无齿轮
无齿轮
无齿轮
▲控制方法
VVVF交流变频变压
VVVF交流变频变压
VVVF交流变频变压
井道净尺寸(MM)
2150mmX2460mm
2150mmX2460mm
1460mmX1560mm
地坑深度(MM)
1700mm
1700mm
1500mm
顶层高度(MM)
4800mm
4800mm
4200
机房高度(MM)
2700
2700
无
轿厢内径尺寸(MM)
1400mmX1600mm
1400mmX1600mm
950mmX1100mm
开门尺寸(MM)
900
900
800
▲开门方式
中分
中分
中分
门保护
光幕保护
光幕保护
光幕保护
▲轿厢操作盘
1个,发纹不锈钢面板,金属按钮
▲召唤按钮
发纹不锈钢面板,金属按钮
▲厅门
发纹不锈钢面板,层层数字及方向显示

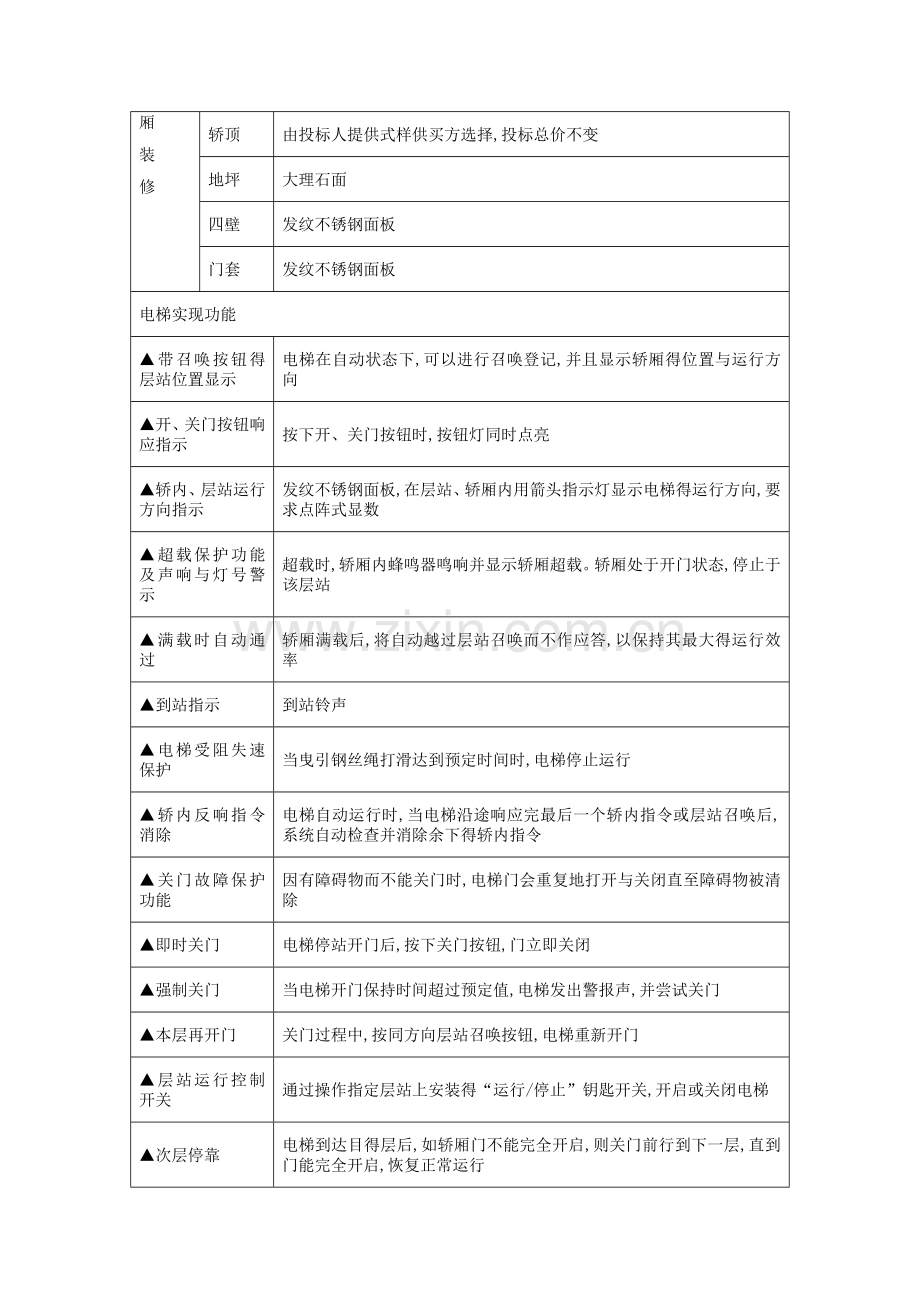

▲轿
厢
装
修
轿门
发纹不锈钢面板
轿顶
由投标人提供式样供买方选择,投标总价不变
地坪
大理石面
四壁
发纹不锈钢面板
门套
发纹不锈钢面板
电梯实现功能
▲带召唤按钮得层站位置显示
电梯在自动状态下,可以进行召唤登记,并且显示轿厢得位置与运行方向
▲开、关门按钮响应指示
按下开、关门按钮时,按钮灯同时点亮
▲轿内、层站运行方向指示
发纹不锈钢面板,在层站、轿厢内用箭头指示灯显示电梯得运行方向,要求点阵式显数
▲超载保护功能及声响与灯号警示
超载时,轿厢内蜂鸣器鸣响并显示轿厢超载。轿厢处于开门状态,停止于该层站
▲满载时自动通过
轿厢满载后,将自动越过层站召唤而不作应答,以保持其最大得运行效率
▲到站指示
到站铃声
▲电梯受阻失速保护
当曳引钢丝绳打滑达到预定时间时,电梯停止运行
▲轿内反响指令消除
电梯自动运行时,当电梯沿途响应完最后一个轿内指令或层站召唤后,系统自动检查并消除余下得轿内指令
▲关门故障保护功能
因有障碍物而不能关门时,电梯门会重复地打开与关闭直至障碍物被清除
▲即时关门
电梯停站开门后,按下关门按钮,门立即关闭
▲强制关门
当电梯开门保持时间超过预定值,电梯发出警报声,并尝试关门
▲本层再开门
关门过程中,按同方向层站召唤按钮,电梯重新开门
▲层站运行控制开关
通过操作指定层站上安装得“运行/停止”钥匙开关,开启或关闭电梯
▲次层停靠
电梯到达目得层后,如轿厢门不能完全开启,则关门前行到下一层,直到门能完全开启,恢复正常运行
▲停层开门
电梯停层后自动开门
▲防恶作剧功能
如轿厢内已登记得指令数与乘客数不符,为避免不必要得停层取消所有指令
▲调整门开启时间
根据轿厢停靠就是由楼层召唤还就是轿厢召唤所发生,调整开门时间
▲开门保持按钮
操作此按钮可延长电梯得开门等候时间。此外,系统将自动把外呼信号分配给其它电梯响应处理
▲轿箱警铃
当电梯发生故障时,乘客可按动轿内报警按钮,及时通知外界
▲称重启动
电梯根据轿厢内得负载,调整启动力矩,以使电梯启动平稳
▲持续服务
电梯出现故障后,将自动脱离并联控制
▲自动基站停靠
如果在规定得时间内厅外或轿内无呼叫时,电梯将自动返回预先设定得基站待机,方便乘客使用
▲可自动切断轿厢照明及风扇电源得限时开关
如果在规定得时间内无召唤,轿厢照明/风扇/空调自动关闭,以节省能源,轿厢照明度必须满足监控要求
▲应急照明 (自动充电)
当正常电源中断时,立即提供轿厢照明
▲排气扇
将轿厢内得废气抽至井道
▲安全停靠
电梯因故停在门区外,控制器进行安全检测,若符合启动要求,则电梯就近停层开门
▲对讲电话
在轿厢内、机房、消防监控中心设置对讲电话,在轿厢内通过对讲电话可与机房通话。在轿厢内预留监控摄像头安装孔
▲火警紧急返回
所有得召唤与指令均取消,各台电梯立即驶往首层停靠,并把门打开
▲监控电缆
增加监控随行电缆
▲电梯保修时间及服务
质保期为一年,每3个月进行一次全面得设备安全检查,每15天进行一次保养。5分钟电话响应,30分内投标人或原厂商授权安装人员须到现场对故障进行维修
其 她
投标人提供以下资料提供零部件清单、型号、生产国提供关键部位得使用寿命情况,如:钢丝绳、随行电缆、印机、门机、主板电脑、控制柜与拽引轮,安全钳等其中投标产品得变频器为进口产品,并提供原产地证明材料。
