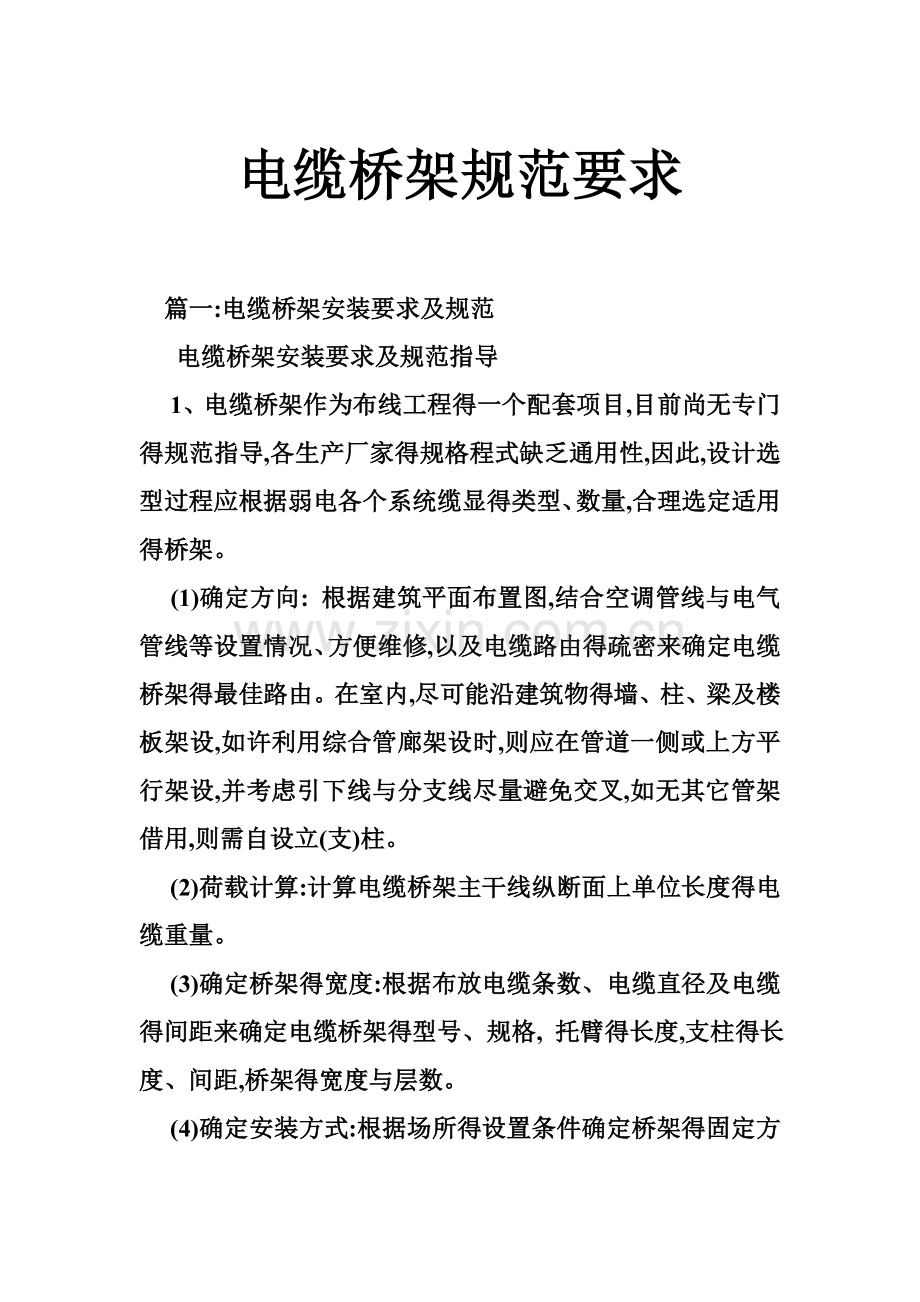

电缆桥架规范要求.doc

电缆桥架规范要求篇一:电缆桥架安装要求及规范 电缆桥架安装要求及规范指导 1、电缆桥架作为布线工程得一个配套项目,目前尚无专门得规范指导,各生产厂家得规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用得桥架。 (1)确定方向: 根据建筑平面布置图,结合空调管线与电气管线等设置情况、方便维修,以及电缆路由得疏密来确定电缆桥架得最佳路由。在室内,尽可能沿建筑物得墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线与分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。 (2)荷载计算:计算电缆桥架主干线纵断面上单位长度得电缆重量。 (3)确定桥架得宽度:根据布放电缆条数、电缆直径及电缆得间距来确定电缆桥架得型号、规格, 托臂得长度,支柱得长度、间距,桥架得宽度与层数。 (4)确定安装方式:根据场所得设置条件确定桥架得固定方式,选择悬吊式、直立式、侧壁式或就是混合式,连接件与紧固件一般就是配套供应得,此外,根据桥架结构选择相应得盖板。 (5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。 2、如与电力电缆桥架合用时,应将电力电缆与弱电电缆各直一侧,中间采用隔板分隔。 3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层得弱电系统得弱电电缆,避免相互间得干扰。 4、电缆桥架安装要求 (1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外得坡度不得小于1/100。(2)电缆桥架与用电设备交越时,其间得净距不小于0、5m。 (3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0、6m。 (4)在平行图上绘出桥架得路由,要注明桥架起点、终点、拐弯点、分支点及升降点得坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。 直线段:注明全长、桥架层数、标高、型号及规格。拐弯点与分支点:注明所用转弯接板得型号及规格。升降段:注明标高变化,也可用局部大样图或剖面图表示。 (5)桥架支撑点, 如立柱、托臂或非标准支、构架得间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同得剖面图、单线图或大样图表示。 (6)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板与垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。(7)电缆桥架宜高出地面2、2米以上,桥架顶部距顶棚或其它障碍物不应小于0、3米,桥架宽度不宜小于0、1米,桥架内横断面得填充率不应超过50%。 (8)电缆桥架内缆线垂直敷设时,在缆线得上端与每间隔1、5米处应固定在桥架得支架上,水平敷设时, 在缆线得首、尾、转弯及每间隔35米处进行固定。 (9)在吊顶内设置时,槽盖开启面应保持80毫米得垂直净空,线槽截面利用率不应超过50%。 (10)布放在线槽得缆线可以不绑扎,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位, 转弯处应绑扎固定。垂直线槽布放缆线应每间隔1、5米固定在缆线支架上。 (11)在水平、垂直桥架与垂直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线得类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1、5米,扣间距应均匀,松紧适度。 (12)桥架水平敷设时,支撑间距一般为1、5-3m,垂直敷设时固定在建筑物构体上得间距宜小于2m。 电缆桥架型式及品种得选择及铺设规范 一、电缆桥架型式及品种得选择 1、需屏蔽电气干扰得电缆网路或有防护外部(如:有腐蚀液体,易燃粉尘等环境)影响得要求时,应选用(FB)类槽式复合型防腐屏蔽电缆桥架(带盖) 2、强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料,提高桥架及附件得使用寿命,电缆桥架。在容易积灰与其它需遮盖得环境或户外场所宜加盖板。 3、除上述情况外,可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰与其它需遮盖得环境或户外场所宜加盖板。 4、在公共通道或户外跨越道路段,底层梯级得底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时,可根据用户要求提高桥架得载荷能力或选用行架。 5、大跨距(3m)要选用复合型桥架(FB)。 6、户外要选用复合环氧树指桥架(F)。 二、电缆桥架规格选择 1、复合环氧树脂电缆桥架得宽度与高度就按下表选择,并应符合电缆真充率不超过有关标准规范得规定值,动力电缆可取40-50%,控制电缆可取50-70%,另外需予留10-25%得式程发展余量。 2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。 3、支、吊架规格得选择,应按桥架规格、层数、跨距等条件配置。并应满足荷载得要求。 4、桥架横截面积得选择见表桥架上电缆网络中任一线路得最大自动过电流保护得额定电流值或整定值(A) 桥架横截面充许最小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 968 三、对于电缆桥架得支、吊架得配置 1、户内支、吊短跨距一般采取1、5-3m。户外立柱中跨距一般采取6m。 2、非直线段得支、吊架配置就遵循以下原则。当桥架宽度<300mm时,应在距非直线段与直线结合处300-600m得直线段侧设置一个支、吊架。当桥架宽度300mm时,除符合下述条件外,在非直线段中部还应增设一个支、吊架。 3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200,250,300,350mm。 4、桥架直线段每隔50m应予留伸缩缝20-30mm(金属桥架)。 四、防火:要求桥架防火得区段,必须采用钢制或不燃、阻燃材料。 五、拉挤玻璃钢电缆桥架得接地 1、桥架系统应具有可靠得电气连接并接地(只对金属桥架)。 2、当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0、00033欧姆,接地孔应清除绝缘涂层。在1KV及以下中性点直接接地系统中,受电设备得接地与系统中性线接地相连。装有处动切断供电装轩时,桥架得级长方向金属横截面积应不小于规定值。 3、沿桥架全长另敷设接地干线时,每段(包括非直线段)桥架应至少有一点与接地干线可靠连接。 4、对于振动场所,在接地部位得连接处应装置弹簧圈。 六、桥架系统设计内容:桥架系统工程设计应与土建、工艺以及有关专业密切相配合以确定最佳布置,其设计内容可含有: 1、桥架系统得有关剖面图。2、桥架系统得平面布置图。3、桥架系统所需直线段、弯通、支、吊架规格与数量得明细表以及必要得说明。4、有特殊要求得非标件技术说明或示意图。 七、安装:电缆桥架得安半夜请参照中国建筑标准设计研究院所发行得JSJT-121全国通用建筑标准设计-电气装置标准图集电缆桥架安装。八、设计要求 1、桥架系统得路径平面布置图; 2、桥架系统得有关断面图。 3、桥架系统所用防腐材质及所需直通、弯通、支(吊)架等得规格与数量明细表以及必要得说明,连接板及螺丝、防护帽按以上要求由生产厂家配齐。4、有特殊要求得非标准技术说明或示图。 一、电缆桥架型式及品种得选择 1、需屏蔽电气干扰得电缆网路或有防护外部(如:有腐蚀液休,易燃粉尘等环境)影响得要求时,应选用(FB)类槽式复合型防腐屏蔽电缆桥架(带盖)2、强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料,提高桥架及附件得使用寿命,电缆桥架。在容易积灰与其它需遮盖得环境或户外场所宜加盖板。3、除上述情况外,可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰与其它需遮盖得环境或户外场所宜加盖板。4、在公共通道或户外跨越道路段,底层梯级得底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时,可根据用户要求提高桥架得载荷能力或选用行架。5、大跨距(3m)要选用复合型桥架(FB)。 6、户外要选用复合环氧树指桥架(F)。 二、规格选择 1、桥架得宽度与高度就按下表选择,并应符合电缆真充率不超过有关标准规范得规定值,动力电缆可取40-50%,控制电缆可取50-70%,另外需予留10-25%得式程发展余量。2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。3、支、吊架规格得选择,应按桥架规格、层数、跨距等条件配置。并应满足荷载得要求。4、桥架横截面积得选择见表桥架上电缆网络中任一线路得最大自动过电流保护得额定电流值或整定值(A) 桥架横截面充许最小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 968 三、支、吊架得配置 1、户内支、吊短跨距一般采取1、5-3m。户外立柱中跨距一般采取6m。 2、非直线段得支、吊架配置就遵循以下原则。当桥架宽度<300mm时,应在距非直线段与直线结合处300-600m得直线段侧设置一个支、吊架。当桥架宽度300mm时,除符合下述条件外,在非直线段中部还应增设一个支、吊架。 3、桥架多层设置时层间中心距为200,250,300,350mm。4、桥架直线段每隔50m应予留伸缩缝20-30mm(金属桥架)。 四、防火 要求桥架防火得区段,必须采用钢制或不燃、阻燃材料。我公司生产得BJ系列电缆桥架均为防火桥架。 五、接地 1、桥架系统应具有可靠得电气连接并接地(只对金属桥架)。 2、当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0、00033欧姆,接地孔应清除绝缘涂层。在1KV及以下中性点直接接地系统中,受电设备得接地与系统中性线接地相连。装有处动切断供电装轩时,桥架得级长方向金属横截面积应不小于规定值。 3、沿桥架全长另敷设接地干线时,每段(包括非直线段)桥架应至少有一点与接地干线可靠连接。 4、对于振动场所,在接地部位得连接处应装置弹簧圈。 六、桥架系统设计内容 桥架系统工程设计应与土建、工艺以及有关专业密切相配合以确定最佳布置,其设计内容可含有: 1、桥架系统得有关剖面图。 2、桥架系统得平面布置图。 3、桥架系统所需直线段、弯通、支、吊架规格与数量得明细表以及必要得说明。 4、有特殊要求得非标件技术说明或示意图。 七、安装 电缆桥架得安半夜请参照中国建筑标准设计研究院所发行得JSJT-121全国通用建筑标准设计-电气装置标准图集电缆桥架安装04D701-3。 八、设计要求 1、桥架系统得路径平面布置图; 2、桥架系统得有关断面图。 3、桥架系统所用防腐材质及所需直通、弯通、支(吊)架等得规格与数量明细表以及必要得说明,连接板及螺丝、防护帽按以上要求由生产厂家配齐。篇二:CECS31-2006电缆桥架厚度规范(新标准_) 电缆桥架国家标准|线槽国家标准 电缆桥架国家标准|线槽国家标准 以钢制电缆桥架工程设计规范 CECS312006为基础,由中国工程建设标准化协会电气工程委员会修订。(施行日期:2006、8、1) (托盘、梯架宽度) 电缆桥架宽度 允许最小板厚 电缆桥架宽度150 1、0 150电缆桥架宽度300 1、2 300电缆桥架宽度500 1、5 500电缆桥架宽度800 2、0 电缆桥架宽度800 2、2 具体内容如下: 1 范围 本标准规定了钢质电缆桥架得分类、要求、试验方法、检验规则、标志、包装、运输、贮存。 2 规范性引用文件 GB/T 93-1987弹簧垫圈 GB/T 97、1-2002平垫圈 A级 GB/T 912-1989 碳素结构钢与低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979 漆膜附着力测定法篇三:电缆桥架国家标准 电缆桥架国家标准|线槽国家标准 以钢制电缆桥架工程设计规范 CECS3191为基础,由中国工程建设标准化协会 电气工程委员会修订。 电缆桥架宽度 允许最小板厚 电缆桥架宽度100 1 100电缆桥架宽度150 1、2 150电缆桥架宽度400 1、5 400电缆桥架宽度800 2 800电缆桥架宽度 2、5 具体内容如下: 1 范围 本标准规定了钢质电缆桥架得分类、要求、试验方法、检验规则、标志、包装、运输、贮存。 2 规范性引用文件 GB/T 93-1987弹簧垫圈 GB/T 97、1-2002平垫圈 A级 GB/T 912-1989 碳素结构钢与低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979 漆膜附着力测定法 GB/T 1743-1979 漆膜光泽度测定法 GB/T 1764-1979 漆膜厚度测定法 GB/T 1804-2000 一般公关 未注公差得线性与角度尺寸得公差 GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量 磁性方法 GB/T 5117-1995 碳钢焊条GB/T 5780-1989 六角头螺栓C级 GB/T 6170-1986 六角螺母A级与B级 GB/T 10125-1997 人造气氛腐蚀试验 盐雾试验 GB/T 11253-1989 碳素结构钢与低合金结构钢冷轧薄钢板及钢带 1、 3分类 1、 3、1 电缆桥架按主体结构型式不同分为槽式、托盘 式、合资经营级式与组合式四种类型。分别用代号C、P、T、ZH表示。 2、 3、2 电缆桥架按表面防护层不同分为热镀锌、电镀锌 或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。 3、 3型号 4、 4基本结构参数 电缆桥架得基本结构参数见表1。 表1 单位为毫米 3.5 板材厚度 电缆桥架允许最小板材厚度见表2。 表2 单位为毫米 4、要求4、1 正常使用条件: a) 温度 2055; b)相对湿度95%; c)海拔高度不超过2000m。 注:特殊使用条件由供需双方约定。 4、2 电缆桥架应按规定程序批准得图样与技术文件制造,并符合本标准得要求。 4、3 材料 4、3、1 制造电缆桥架用板材应符合GB/T912、GB/T11253中有关规定。注:所用板材由供需双方约定。 4、3、2 电缆桥架焊接用焊条应符合GB/T5117规定。 4、3、3 表面防腐层材料应符合相应得标准规定。 4、3、4 螺栓、螺母、平垫、弹垫应分别符合GB/T 5780、GB/T 6170、GB/T 97、1、GB/T 93得规定。 4、4 外观 4、4、1 电缆桥架镀、涂层表面质量应符合表3规定。 表34、4、2 电缆桥架加工成形后,断面形状应端正,无弯曲、扭曲、裂纹、边沿毛刺等缺陷。 4、4、3 电缆桥架得走线槽应光滑、平整,无损伤电缆绝缘得凸起与尖角。 4、5焊接要求:焊接件所有焊缝应均匀,不得有漏焊、虚焊、裂纹、夹渣、烧穿、弧坑等缺陷。 4、6 电缆桥架 表面处理 4、6、1 电缆桥架表面应根据工作环境得要求进行镀涂防护处理,各种防护层厚度与附着力应符合表4规定、 4、6、2 附件表面防腐处理应与电缆桥架主体结构相一致。特殊要求供需双方商定。 4、6、3 喷涂处理后得表面光泽度应不低于60%。 4、6、4 表面防护层经48h耐盐雾试验(中性NSS),应不低于表5中规定得3级。 4、7 制造要求 4、7、1 电缆桥架得长度极限偏差 a) 当长度小于、等于2000mm时,极限偏差为2mm;b) 当长度大于2000mm时,极限偏差为4mm。4、7、2 其余尺寸公差按GB/T1804-V。 注:槽体宽度取负偏差,盖板宽度取正偏差。 4、7、3 电缆桥架表面平面度允差: a) 热镀电缆锌桥架平面度允差每平米不大于8mm; b) 电镀锌或锌合金与喷涂电缆桥架平面度允差每增米不大于4mm。 注:电缆桥架宽度不足一米者按一米计算。 4、7、4 通风孔:有孔托盘底部通风孔面积不得大于底部总面积得40%。 4、7、5 电缆桥架横档:梯级式电缆桥架横档中心距不应大于300mm;横档得宽度不应小于30mm。 4、7、6 托臂自由状态时垂直度允差为1/100(上翘)。 4、8接地 4、8、1 非金属材料表面处理得电缆桥架应有良好接地。 4、8、2 电缆桥架用连接板连接时,两槽体间得连接电阻不大于0、1 4、9承载性 电缆 桥架应具有一定得承载能力,在额定得均布载荷与支吊跨距下得挠度值见表6。
