CAD图纸设计规范要求
1. 目的
统一并规范CAD设计图纸格式要求。
2. 适用范围
襄阳公司所有CAD设计图纸。
3. 规范要求
3.1 图纸幅面和格式，按照GB/T14689-1993选用“基本幅面”。

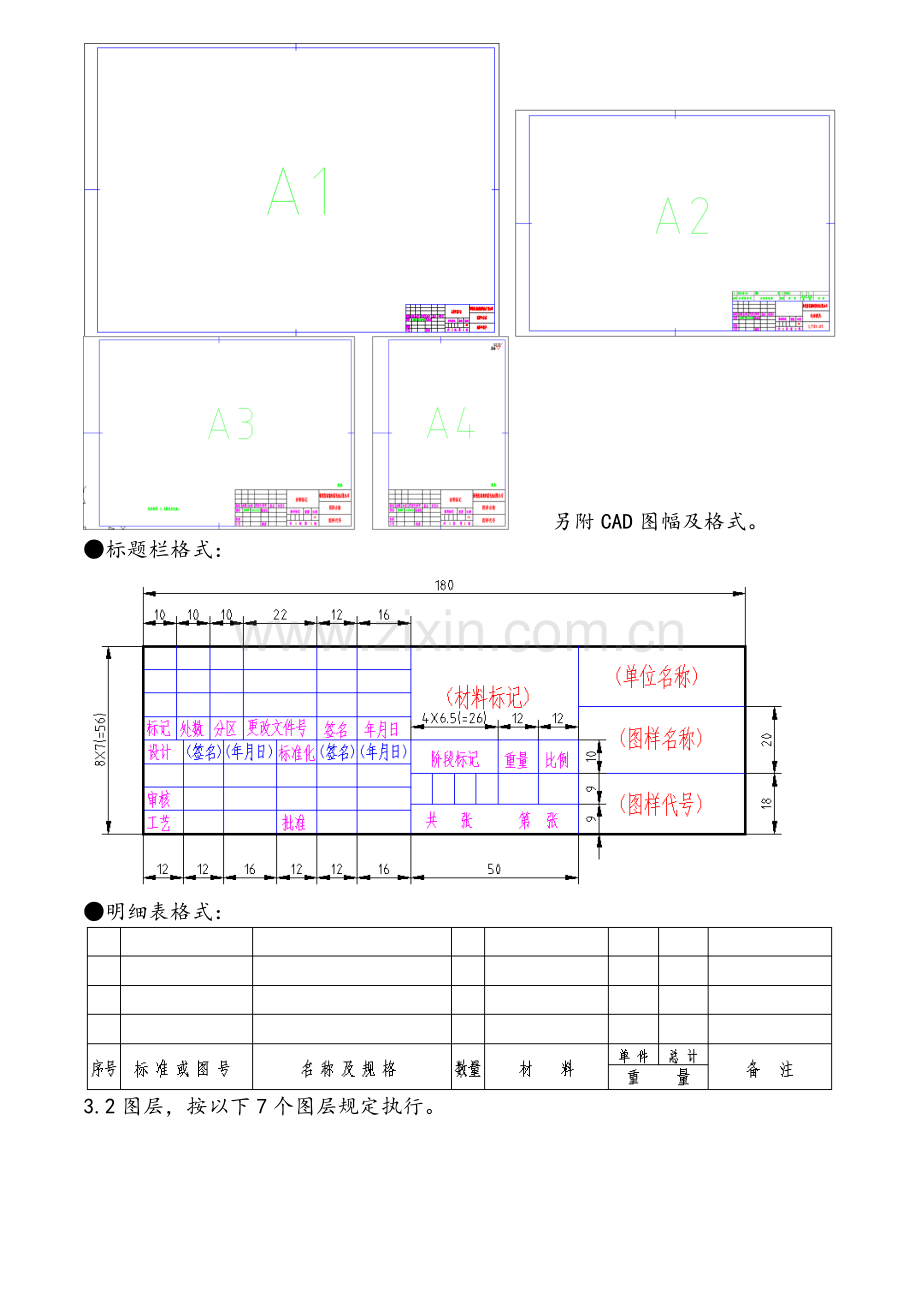

●常用A1、A2、A3、A4图幅及格式如下（图中数量标注在右下角标题栏上方）：

另附CAD图幅及格式。
●标题栏格式：

●明细表格式：

3.2图层，按以下7个图层规定执行。

●“图层特性管理器”后面的“颜色控制”、“线型控制”、“线宽控制”均要求选择“ByLayer”。

●绘制点划线、双点划线、虚线时应正确选择“线型比例因子”（命令Lts），一般默认为“1”，可根据绘图比例适当缩放，以便能输出合适的线型。
3.3文字样式：采用“工程字”样式，如下图

注：使用大字体“gbcbig.shx”，高度“0”，宽度因子“1”，倾斜角度“0”。
3.4标注样式：采用GB-35样式，如下图

标注样式GB-35的具体设置如下

注：上述设置除以下2种情况可根据实际设置外，其余均不得随意变动。
1、设置“调整”时，其中的“标注全局比例”数值，按下表设置，依此类推
标题栏标注比例
2:1
1:1
1:2
1:3
1:4
1:5
1:10
标注全局比例数值
0.5
1
2
3
4
5
10
2、 设置“公差”时，如果无公差，则在上述图中在“方式”栏选择“无”；如果有公差，则按下图设置

●选择“极限公差”时，其高度比例选择“0.7”，精度可根据实际情况选择，也可在“消零”下面选择“后续”以消除小数点后边的“0”，上偏差或下偏差为“0”时应消除前面的正负号“+”、“－”。
●选择“对称”公差时，其高度比例选择“1”，精度可根据实际情况选择，也可在“消零”下面选择“后续”以消除小数点后边的“0”。
●公差的标注也可以根据AUTOCAD2010的功能采用双击尺寸数字而选择公差代号的方法获得。

3.5比例：按GB/T14690-1993选用

★规定：
1、CAD作图时机件和装配体的投影视图一定按照1：1的比例绘制，若图纸比例不为1：1，则在CAD中调整图框的大小，以适应所绘制视图的需要。例如某零件图决定用A4图幅1：2的图纸比例，则在CAD中插入放大了2倍的A4图框，标题栏中“比例”处标记“1:2”；反之若是2：1的图纸比例，则在CAD中插入缩小0.5倍的A4图框，标题栏中“比例”处标记“2:1”。这样在输出的时候打印成标准A4（297X210）的大小，即实现了对图形的缩小或放大。
2、在上述过程中还涉及到相应的尺寸标注样式，文字高度等。例如A4图幅1：2的图纸比例，CAD中插入放大了2倍的A4图框后进行尺寸标注时，标注样式的“使用全局比例”一项也应设为2，文字命令写文字时，高度也应乘以2，这样，在按标准图幅打印出图时所有对象就会缩小0.5倍。反之亦然。选择其余绘图比例时按3.4注1中的表格类推。
3、标注表面粗糙度、形位公差及其基准、剖面符号、焊接符号、液压气动符号等，均要求按照选择的绘图比例的大小进行相应的缩放。

3.6其余要求
3.6.1一般情况下，每个CAD图形文件中只允许绘制1张图纸。如果绘制多张图纸时，每张图纸必须按照规定的文字样式和标注样式进行区分。
3.6.2标注尺寸必须是按照1:1绘制的真实尺寸，不允许使用“文字替代”来修改尺寸。如需修改尺寸，则在“主单位”栏中标注前缀、后缀，在“公差”栏中进行公差标注。
3.6.3装配图的“明细栏”要求按给定模板输入，图中零件号按顺序排列整齐。
