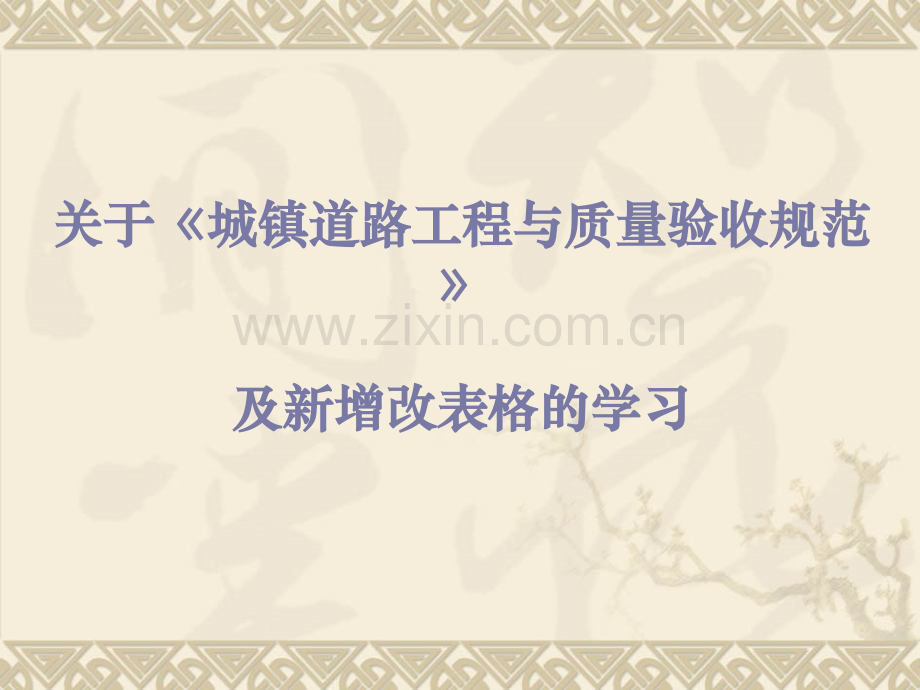

关于城镇道路工程与质量验收规范及新增改表格.pptx

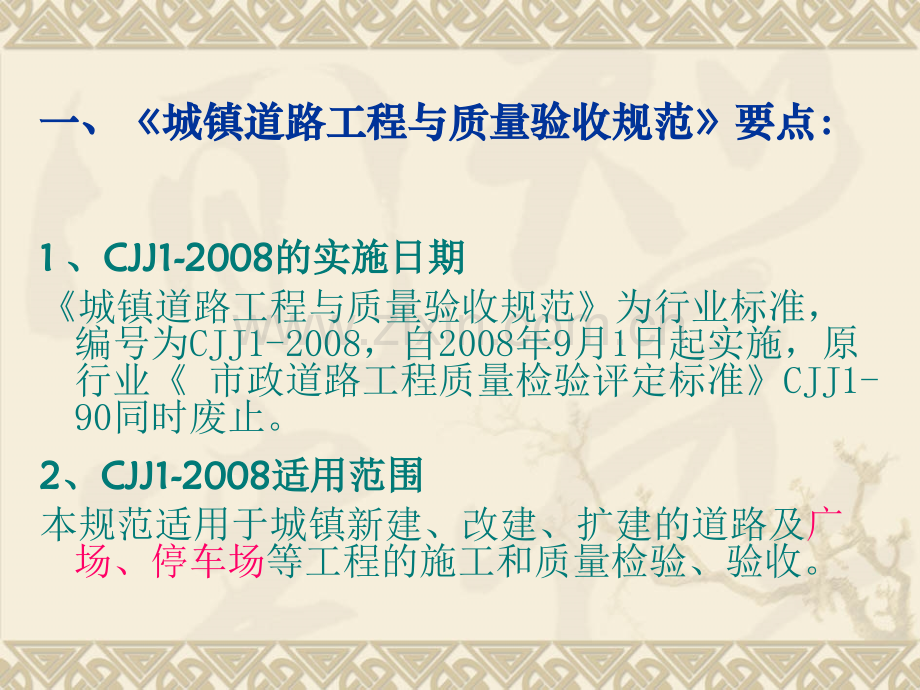

关于关于城镇道路工程与质量验收规范城镇道路工程与质量验收规范及新增改表格的学习及新增改表格的学习一、一、城镇道路工程与质量验收规范城镇道路工程与质量验收规范要点：要点：1 1、CJJ1-2008CJJ1-2008的实施的实施日期日期城镇道路工程与质量验收规范为行业标准，编号为CJJ1-2008，自2008年9月1日起实施，原行业 市政道路工程质量检验评定标准CJJ1-90同时废止。2 2、CJJ1-2008CJJ1-2008适用范围适用范围本规范适用于城镇新建、改建、扩建的道路及广场、停车场等工程的施工和质量检验、验收。3 3、CJJ1-2008CJJ1-2008的组成的组成(1)本规范正文共分18 章。(2)本规范按章、节、条编制规范的条文说明。4 4、CJJ1-2008CJJ1-2008的指导思想的指导思想指导思想：“验评分离、强化验收、完善手段、过程控制”。5 5、城镇道路工程施工技术文件实施日期、城镇道路工程施工技术文件实施日期以工程开工报告为依据，开工日期是2008年9月1日之后的工程，则需执行CJJ1-2008规范；开工日期是2008年9月1日之前的工程，则需与建设、监理、质监站沟通，对道路工程表格内容填写、表格形式进行确定。6 6、新旧规范对比、新旧规范对比(1)明确9条强制性条文，施工过程中必须严格执行。u第3.0.7条 施工中必须建立安全技术交底制度，并对作业人员进行相关的安全技术教育与培训。作业前主管施工技术人员必须向作业人员详尽的安全技术交底，并形成文件。u第3.0.9条 施工中，前一分项工程未经验收合格严禁进行后一分项工程施工。u第6.3.3条 人机配合土方作业，必须设专人指挥。机械作业时，配合作业人员严禁处在机械作业和走行范围内。配合人员在机械走行范围内作业时，机械必须停止作业。u第6.3.10条 挖方施工应符合下列规定，详见CJJ1-2008P20.u第8.1.2条 沥青混合料面层不得在雨、雪天气及环境最高温度低于5施工。u第8.2.20条 热拌沥青混合料路面应待摊铺层自然降温至表面温度低于50 后，方可开放交通。u第10.7.6条 在面层混凝土弯拉强度达到设计强度，且填缝完成前，不得开放交通。u第11.1.9条 铺砌面层完成，必须封闭交通，并应湿润养护，当水泥砂浆达到设计强度后，方可开放交通。u第11.3.8条 当面层混凝土弯拉强度未达到1MPa或抗压强度未达到5MPa时，必须采取防止混凝土受冻的措施，严禁混凝土地受冻。（2）新旧规范将现时城镇道路建设中新发展的项目广场、人行地道、隔离墩、隔离栅、声屏障等纳入本规范中。（3）修改了单位工程、分部工程（子分部工程）、分项工程、检验批的划分原则及工程质量验收要求。u单位（子单位）工程应按工程的结构部位或特点、功能、工程量划分分部工程。现道路工程划为9个分部工程。道路工程道路工程路基路基基层基层面层面层广场与停车场广场与停车场人行道人行道人行地道结构人行地道结构挡土墙挡土墙附属构筑物附属构筑物u分部（子分部）工程相应的分项工程、检验批应按下表的规定执行。本规范未规定时，施工单位在开工前会同建设单位、监理工程师共同确定。具体划分详见表：u分项工程分为若干个检验批来验收，检验批开分的数量不宜太多，一般按200m长度划分，不论如何划分检验批，分项工程都要有利于质量控制，能取得较完整的技术数据，而且要防止造成检验批分项工程持大小过于悬殊影响质量验收结果的可比性。(4)新增加了施工技术要求。由第5章-17章章节前面内容都是新增了施工技术条款。现摘要较需注意的条款如下：u测量5.4.13 城镇道路工程完工后应进行竣工测量。竣工测量包括：中心线位置、高程、横断面图式、附属结构和地下管线的实际位置和高程。测量成果应在竣工图中标明。u路基6.3.12(6)填土应分层进行。下层填土验收合格后方可进行上层填筑。路基填土宽度每侧比设计规定宽50cm。6.3.12(10)在路基宽度内，每层虚铺厚度应压实机具的功能确定（详见下表）。人工夯实虚铺厚度应小于20cm。6.3.12(13)路基压实度试验方法取消旧规范中轻型击实的方法，新规范压实度试验方法采用重型击实的方法，增加两种检验方法灌水法、灌砂法连同旧规范中的环刀法一共3种检验方法。压实度标准值也有所改变。（详见下表）回填土每层虚铺厚度回填土每层虚铺厚度 择自择自GB50268-97P14压实工具虚铺厚度(cm)木夯20蛙式夯、火力夯20-25压路机20-30振动压路机40路基压实度新旧规范的对比路基压实度新旧规范的对比填挖填挖类型类型路床顶面路床顶面以下深度以下深度(cm)道路类别道路类别压实度压实度 检验频检验频率率检验方法检验方法CJJ1-2008CJJ1-91挖方挖方0-30城市快速路、主干路城市快速路、主干路95931000m2/每层每层3点点环刀法、环刀法、灌水法或灌水法或灌砂法灌砂法次干路次干路93 93支路及其他小路支路及其他小路90 90填方填方0-80城市快速路、主干路城市快速路、主干路95次干路次干路93支路及其他小路支路及其他小路9080-150城市快速路、主干路城市快速路、主干路93次干路次干路90支路及其他小路支路及其他小路90 87150城市快速路、主干路城市快速路、主干路90 87次干路次干路90 87支路及其他小路87u构筑物处理是在道路施工中对处于路基范围内的既有管线、构筑物进行处治的要求。6.6.3沟槽回填土施工应符合下列规定：(1)回填土应保证涵洞(管)、地下构筑物结构安全和外部防水层及保护层不受破坏。(2)预制涵洞的现浇砼基础强度及预制件装配接缝的水泥砂浆强度达到5Mpa，方可进行回填。砌体涵洞应在砌体砂浆强度达到5Mpa，且预制盖板安装后进行回填；现浇钢筋砼涵洞，其胸腔回填土宜在砼强度达到设计强度70%后进行，顶板以上填土应达到设计后进行。u特特殊土路基6.7.2本规范提及软基路基处理的方法注：对于粉喷桩的工艺成桩试验桩数不宜少于5根，以获取钻进速度、提升速度、搅拌、喷气压力与单位时间喷入量等参数。软基路基软基路基抛石挤淤抛石挤淤砂垫层置换砂垫层置换反压护道反压护道土工材料处理土工材料处理砂桩砂桩置换土置换土碎石桩碎石桩粉喷桩粉喷桩u基层主要包括几个主要指标的确定；对于半刚性基层压实度要求提高、补充了强度指标；对于柔性基层的弯沉值要求，视设计要求而定，因此在文字要求上有所区别，路床与沥青面层为必测项目。u面层主要包括主要指标标准提高；面层厚度变化；检测频率提高。类型压实度检测频率CJJ1-2008CJJ1-901000m2/1点石灰稳定土类基层城市快速路、主干路基层97%底基层95%其他等级道路基层95%底基层93%95%石灰、粉煤灰稳定砂砾基层/石灰、粉煤灰、钢渣稳定土类基层95%水泥稳定土类基层/沥青混合料(沥青碎石)基层95%/沥青贯入式基层95%嵌缝2.1t/m3 不嵌缝22.1t/m3 级配砂砾及级配砾石基层基层97%底基层95%砂石基层2.3t/m3 碎石基层 2.1 t/m3 基层压实度新旧规范的对比基层压实度新旧规范的对比面层压实度新旧规范的对比面层压实度新旧规范的对比类型类型相关指标相关指标检测频率检测频率压实度压实度厚度允厚度允许允许偏差（许允许偏差（mm）CJJ1-2008CJJ1-91CJJ1-2008CJJ1-91沥青混合沥青混合料面层料面层热拌沥青热拌沥青混合料路混合料路面面城市快速路、主干城市快速路、主干路路96%次干路及以下道路次干路及以下道路95%95%+10-5+20-5由由2000m2/1点改为点改为1000m2/1点点冷拌沥青冷拌沥青混合料面混合料面层层95%/沥青贯入沥青贯入式与式与沥青表面沥青表面处治面层处治面层沥青贯入沥青贯入式面层式面层95%2.15t/3 由由2000m2/1点改为点改为1000m2/1点点沥青表面沥青表面处治面层处治面层/水泥砼面层水泥砼面层弯拉强度、抗滑构弯拉强度、抗滑构造深度造深度抗压、抗抗压、抗折折5+20-5抗压、弯拉强度为抗压、弯拉强度为100m3/2组同条件组同条件养护试件留置因工程量而定养护试件留置因工程量而定抗滑构造深度、厚度抗滑构造深度、厚度1000m2/1点点铺砌式面铺砌式面层层料石砼砌料石砼砌块面层块面层砂浆抗压强度砂浆抗压强度/1000m2/1组组预制砼砌预制砼砌块面层块面层砌块检测、砂浆抗强度砌块检测、砂浆抗强度/u人行道铺砌13.2.2水泥砼预制人行道砌块的抗压强度应符合设计规定，设计无规定时，不宜低于30mPa。13.4.1本条第1款规定人行步道的路基、基层的压实度定为90%。当人行步道的路基、基层与车行道为同一结构形式，且同时施工时，人行步道的路基、基层的压实度应与车行道压实度一致。u人行地道结构14.1.5人行地道地基承载力必须符合设计要求。地基承载力应经检验确认合格。14.1.6人行地道两侧的回填土，应在主体结构防水层的保护层完成，且保护层砌筑砂浆达到3MPa后方可进行。地道两侧填土应对称进行，高差不宜超过30cm。u挡土墙15.1.1基槽开挖后应由勘察、设计人员进行验槽，以保证地基承载力，此过程不得忽略。需进行处理的槽基应由勘察、设计人员提出处理方案，待处理完毕后经勘察、设计人员验收合格后方可进行下道工序施工。(6)新增了部分检测，提高了部分检测项目u施工前，应根据工程地质勘察报告，对路基土进行天然含水量、液限、塑限、标准击实、CBR试验，必要时应做颗粒分析、有机质含量、易溶盐含量、冻膨胀和膨胀量等试验。u加强对基层的原材料的复检，如土、石灰、粉煤灰、砂砾等原材。具体的要求详见条款7.2.1、7.3.1、7.4.1、7.5.1、7.6.2、8.5.1、9.4.1。u增检热拌沥青混合料、热拌改怀沥青混合料、SMA混合料拌合温度、出厂温度（具体内容查阅条款8.2.5条），通过查测温记录、现场检测温度进行检查。u加强对透层、粘层、封层所采用沥青的品种、标号和封层粒料质量、规格进场复检。u预制砼砌块面层的砌块取样要求为同一品种、规格，每1000m2抽样检查1次。u附属构筑物中排水沟或截水沟所采用的预制砌块的送检频率按每种、每检验批为1组；砌筑砂浆检验频率为每100m或每班抽查不少于3点。v工程采用的主要材料、半成品、成品、构配件、器具和设备应按相关专业质量标准进行进场检验和使用前复验。现场验收和复验结果应经监理检查认可。凡涉及结构安全和使用功能的，监理工程师应按规定进行平行检测或见证证取样检测，并确认合格。二、增修表格的修改二、增修表格的修改u根据CJJ1-2008的要求，道路工程的质量检验评定表格做出了相应的修改，试验与检验报告增加了部份表格.u道路工程的施工组织管理表格暂不修改，只是增加了安全技术交底表格(在安全生产资料中抽出放在质保资料中归档)。u道路工程施工记录表格暂不修改，CJJ1-2008要求检查的施工记录才填写使用，但砼浇注记录和沥青混合料摊铺记录必须填写。如袋装砂井的施工，如袋装砂井的施工，袋装砂井施工记录袋装砂井施工记录。u道路工程的试验与检验报告表格暂不修改，但增加了部分试验与检验报告表格。u道路工程的出厂合格证表格暂不修改。u道路工程的质量检验评定表格进行了修改，各工序检验评定表改为检验批质量检验记录，部位和单位工程质量检验评定表改为分项、分部、单位工程。质量检验记录原来使用的各种检验评定汇总暂不改变，仍然使用如市政质检1-6，但表格内容要跟CJJ1-2008规范要求相对应。u道路工程增修78份表格，其中检验批质量验收记录为38份，其余分别为分项、分部、单位工程汇总表、单位（子单位）工程质量验收记录。u检验批质量检验记表表格允许打印，但监理单位验收记录、施工、监理单位验收结论及签名必须本人签署。(表格填写要求详见附表1)
