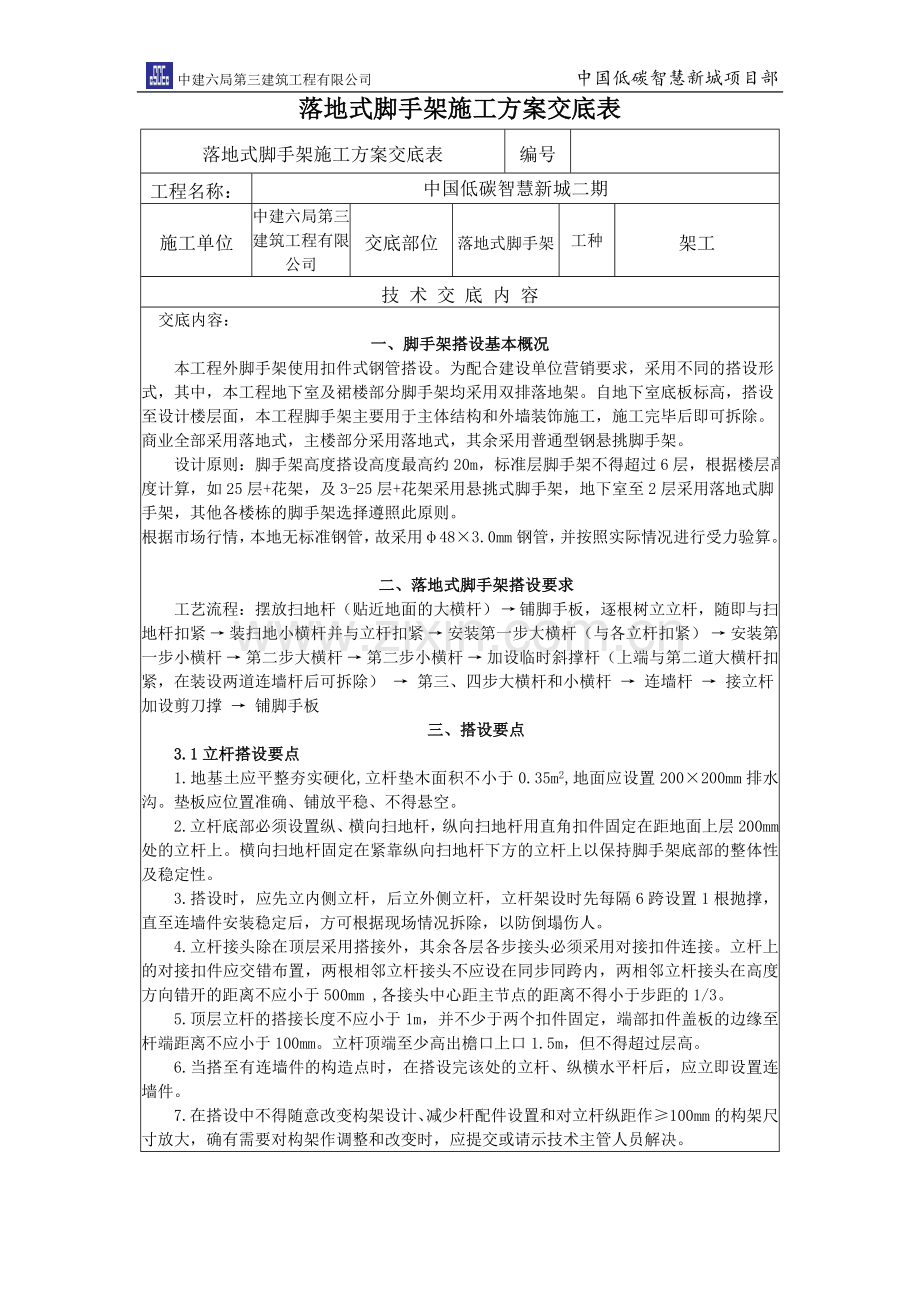

落地式脚手架施工方案交底表
落地式脚手架施工方案交底表
编号

工程名称：
中国低碳智慧新城二期
施工单位
中建六局第三建筑工程有限公司
交底部位
落地式脚手架
工种
架工
技 术 交 底 内 容
交底内容：
一、脚手架搭设基本概况
本工程外脚手架使用扣件式钢管搭设。为配合建设单位营销要求，采用不同的搭设形式，其中，本工程地下室及裙楼部分脚手架均采用双排落地架。自地下室底板标高，搭设至设计楼层面，本工程脚手架主要用于主体结构和外墙装饰施工，施工完毕后即可拆除。商业全部采用落地式，主楼部分采用落地式，其余采用普通型钢悬挑脚手架。
设计原则：脚手架高度搭设高度最高约20m，标准层脚手架不得超过6层，根据楼层高度计算，如25层+花架，及3-25层+花架采用悬挑式脚手架，地下室至2层采用落地式脚手架，其他各楼栋的脚手架选择遵照此原则。
根据市场行情，本地无标准钢管，故采用φ48×3.0mm钢管，并按照实际情况进行受力验算。

二、落地式脚手架搭设要求
工艺流程：摆放扫地杆（贴近地面的大横杆） → 铺脚手板，逐根树立立杆，随即与扫地杆扣紧 → 装扫地小横杆并与立杆扣紧 → 安装第一步大横杆（与各立杆扣紧） → 安装第一步小横杆 → 第二步大横杆 → 第二步小横杆 → 加设临时斜撑杆（上端与第二道大横杆扣紧，在装设两道连墙杆后可拆除） → 第三、四步大横杆和小横杆 → 连墙杆 → 接立杆 → 加设剪刀撑 → 铺脚手板
三、搭设要点
3.1立杆搭设要点
1.地基土应平整夯实硬化,立杆垫木面积不小于0.35m2,地面应设置200×200mm排水沟。垫板应位置准确、铺放平稳、不得悬空。

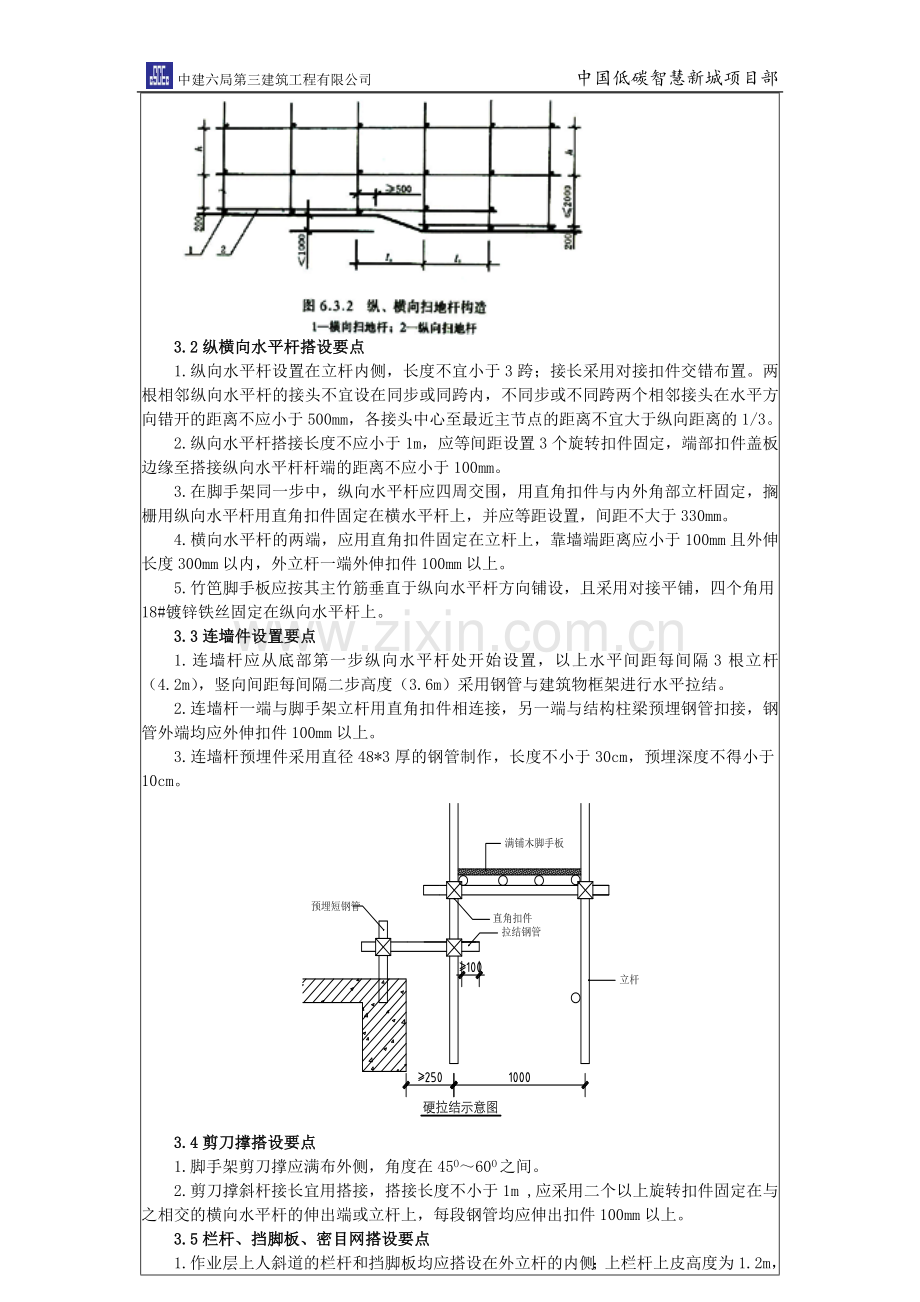

2.立杆底部必须设置纵、横向扫地杆，纵向扫地杆用直角扣件固定在距地面上层200mm处的立杆上。横向扫地杆固定在紧靠纵向扫地杆下方的立杆上以保持脚手架底部的整体性及稳定性。
3.搭设时，应先立内侧立杆，后立外侧立杆，立杆架设时先每隔6跨设置1根抛撑，直至连墙件安装稳定后，方可根据现场情况拆除，以防倒塌伤人。
4.立杆接头除在顶层采用搭接外，其余各层各步接头必须采用对接扣件连接。立杆上的对接扣件应交错布置，两根相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm ,各接头中心距主节点的距离不得小于步距的1/3。
5.顶层立杆的搭接长度不应小于1m，并不少于两个扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。立杆顶端至少高出檐口上口1.5m，但不得超过层高。
6.当搭至有连墙件的构造点时，在搭设完该处的立杆、纵横水平杆后，应立即设置连墙件。
7.在搭设中不得随意改变构架设计、减少杆配件设置和对立杆纵距作≥100mm的构架尺寸放大，确有需要对构架作调整和改变时，应提交或请示技术主管人员解决。

3.2纵横向水平杆搭设要点
1.纵向水平杆设置在立杆内侧，长度不宜小于3跨；接长采用对接扣件交错布置。两根相邻纵向水平杆的接头不宜设在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵向距离的1/3。
2.纵向水平杆搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
3.在脚手架同一步中，纵向水平杆应四周交围，用直角扣件与内外角部立杆固定，搁栅用纵向水平杆用直角扣件固定在横水平杆上，并应等距设置，间距不大于330mm。
4.横向水平杆的两端，应用直角扣件固定在立杆上，靠墙端距离应小于100mm且外伸长度300mm以内，外立杆一端外伸扣件100mm以上。
5.竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角用18#镀锌铁丝固定在纵向水平杆上。
3.3连墙件设置要点
1.连墙杆应从底部第一步纵向水平杆处开始设置，以上水平间距每间隔3根立杆（4.2m），竖向间距每间隔二步高度（3.6m）采用钢管与建筑物框架进行水平拉结。
2.连墙杆一端与脚手架立杆用直角扣件相连接，另一端与结构柱梁预埋钢管扣接，钢管外端均应外伸扣件100mm以上。
3.连墙杆预埋件采用直径48*3厚的钢管制作，长度不小于30cm，预埋深度不得小于10cm。

3.4剪刀撑搭设要点
1.脚手架剪刀撑应满布外侧，角度在45O～60O之间。
2.剪刀撑斜杆接长宜用搭接，搭接长度不小于1m ,应采用二个以上旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，每段钢管均应伸出扣件100mm以上。
3.5栏杆、挡脚板、密目网搭设要点
1.作业层上人斜道的栏杆和挡脚板均应搭设在外立杆的内侧；上栏杆上皮高度为1.2m，中栏杆居中布置，挡脚板高度为180mm。
2.脚手架外侧面挂设密目安全网，每一拉结点采用18#镀锌铁丝与钢管绑扎牢固。密目网下端与大横杆之间绑扎牢固，要求不留空隙，以防物件下坠伤人。
3.脚手架上应在密目网外侧设置高度为180mm、厚12mm以上的挡脚板，用18#镀锌铁丝与脚手架绑扎牢固，排列整齐。
3.6门洞和斜道搭设要点
1.落地式脚手架底部设置人行门洞时，宜采用上升斜杆、平行弦杆桁架结构形式。斜杆与地面的倾角应在45O～60O之间。门洞处的空间桁架，除下弦平面外，应在其余平面内节间设置一根斜腹杆。
2.门洞斜腹杆应采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点距离不宜大于150mm。当斜腹杆在一跨内跨越两个步距时，宜在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上。
3.门洞桁架下的两侧立杆应为双管立杆，副立杆高度应高于门洞1～2步。桁架中伸出上下弦杆的杆件端头，均应增设一个防滑扣件，且紧靠主节点处扣件。
4.本工程上人斜道采用之字形搭设，依附于外脚手设置。宽度为1m，坡度为1：3；脚手板应与横杆可靠连接，防止滑动，梯段踏步高度为160mm，宽度为220mm。
5.斜道两侧及平台外围均应设置栏杆、挡脚板，并按规定设置连墙件、剪刀撑和横向斜撑，每两步应加设水平斜杆。
6. 出入口通道设置防护棚，做法详见下图：

施工完成后，外脚手架的拆除随之进行。拆除过程由专人指挥，禁止让钢管由高空自由坠落，而应用绳索逐根放下，拆除过程中确保安全外。
3.7局部大样图
附图一：外立面大样图

外立面大样图

四、 脚手架工程安全技术要求
1、脚手架搭设施工人员必须通过现行国标《特种作业人员安全技术培训考核管理办法、》考核合格的专业架子工，上岗人员应定期体检，合格者方可持证上岗。
2、脚手架搭设施工人员应严格遵循《建筑施工高处作业安全技术规范》（JGJ80-91）有关规定，作业人员必须戴好安全帽、穿好防滑鞋，高处作业一律系好安全带，外侧临边施工挂好保险钩方能进行施工。
3、脚手架搭设时，每日上班前，班长应详细布置施工任务应及时检查现场安全状态，检查施工现场是否存在安全隐患，及时提醒施工人员注意。
4、六级及六级以上大风和雨、雾天应停止外架上作业，雨、雪后上架作业应有防滑措施，应设专人负责对外架进行定期维修及检查。
5、雨天应仔细检查外架底部是否积水，基础底部是否松动，立杆是否悬空，保证排水沟排水通畅。
6、脚手架验收合格后，应在架体醒目处悬挂验收合格牌、限载牌及安全操作规程牌。
7、在脚手架使用期间，严禁拆除主节点处纵横水平杆或纵横扫地杆。严禁拆除连墙件，确实影响施工的，应征得施工负责人同意，落实脚手操作人员拆除、更换拉结位置，以确保脚手架的稳定性。
8、当有六级及六级以上大风和浓雾、雷雨等恶劣天气及夜间照明昏暗条件下，应停止脚手架搭拆施工作业。
9、在脚手架上进行电、气焊作业时，必须事先申请，且有防火措施和专人看护。焊割作业点与氧气瓶、乙炔发生器等危险物品距离不得少于10米，使用时，氧气瓶与乙炔发生器的距离不得少于5米。严禁无证动用焊割工具，严格执行“十不烧”规定。
10、脚手架的消防管理，必须按安全施工有关规定，楼层内设置必要数量消防器材，并有效进行管理。不准在操作层上吸烟。
11、施工现场带电线路如无可靠的安全措施，一律不准通过脚手架；非专业电工不准擅自拉接电线和电器装置。
12、施工操作人员应及时做好脚手架上落手清工作，清理脚手架上建筑垃圾及杂物，并落实专人经常性地做好脚手架维护保养工作，保持脚手架的清洁和安全。
13、脚手架避雷接地措施
13.1脚手架接地采用2.5m长10平方双色线，与结构内接地钢筋焊接或与接地极焊接，架体上下用φ8圆钢焊接连成整体，接地电阻不大于4Ω。
13.2脚手架搭设完成后，在建筑物转角及中间每间隔40m设置一道防雷接地装置。接地极采用L50×50角钢，长度2m以上打入地下，分别与接地线焊接，焊接长度为80mm，应满足离接地极最远点内脚手架上的过渡电阻不超过10Ω的要求。
13.3雷雨季节应按规范设置避雷装置，避雷针采用φ48×3.0镀锌钢管或直径不小于12mm的镀锌钢筋制作，设在房屋四角的脚手架上，高度不小于1m，并将所有最上层的横杆全部连通，形成避雷网路。
五、脚手架的拆除
1、脚手架拆除顺序与搭设顺序相反。
2、拆除脚手架前，应由脚手施工负责人对操作人员进行拆除安全技术、外装饰保护措施等书面交底工作，并且清除脚手架上杂物和地面障碍物。
3、在拆除的脚手架周围及可能坠落范围区四周设置明显“禁止入内”标志，并有专人监护，以保证在拆脚手架时无其它人员入内。
4、拆除脚手架前，应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合要求，脚手板上垃圾杂物以清除，并确认建筑物已施工收尾，质量验收合格.有隐患处须整改修复后，再实施拆除工程。
5、拆除作业必须由上而下逐层进行。严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不得大于2步。
6、脚手板拆除时，由外向里竖立、搬运，防止向外翻起后垃圾从高处坠落伤人；拆除纵向水平杆、剪刀撑时，应先拆中间扣，再拆两头扣；拆除时扣件与管件应分离，不允杆件附着扣件输送至地面。
7、挑架拆除应在下层的脚手架上进行，先拆除拉杆和横梁，随后拆除伸入楼层内的挑梁。拆除的钢构件应传递到楼层内再由塔吊吊运至地面。
8、在拆除脚手架一段落后，要对尚未拆除的脚手架安全状况进行检查，还应对现场周边情况进行检查。如有异常情况应及时处理解决，不可疏忽大意，留有隐患。
9、当脚手架拆至下部最后一根长立杆高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙部件。
10、随着脚手架往下拆除，应随时做好外饰面的清洁、保护和修补工作，拆下的钢管、扣件及其它材料严禁抛掷，应由塔吊吊运至地面堆场，按规格堆放整齐。
11、当有六级及六级以上大风和浓雾、雷雨等恶劣天气及夜间照明昏暗条件下，应停止脚手架拆除作业。

交底人签名

职务

交底时间
年 月 日
接受交底人签名

、、

注：1、项目对操作人员进行安全技术交底时填写此表；
2、签名处不够时，应将签到表附后。
3、本表根据情况即时更新填写。
