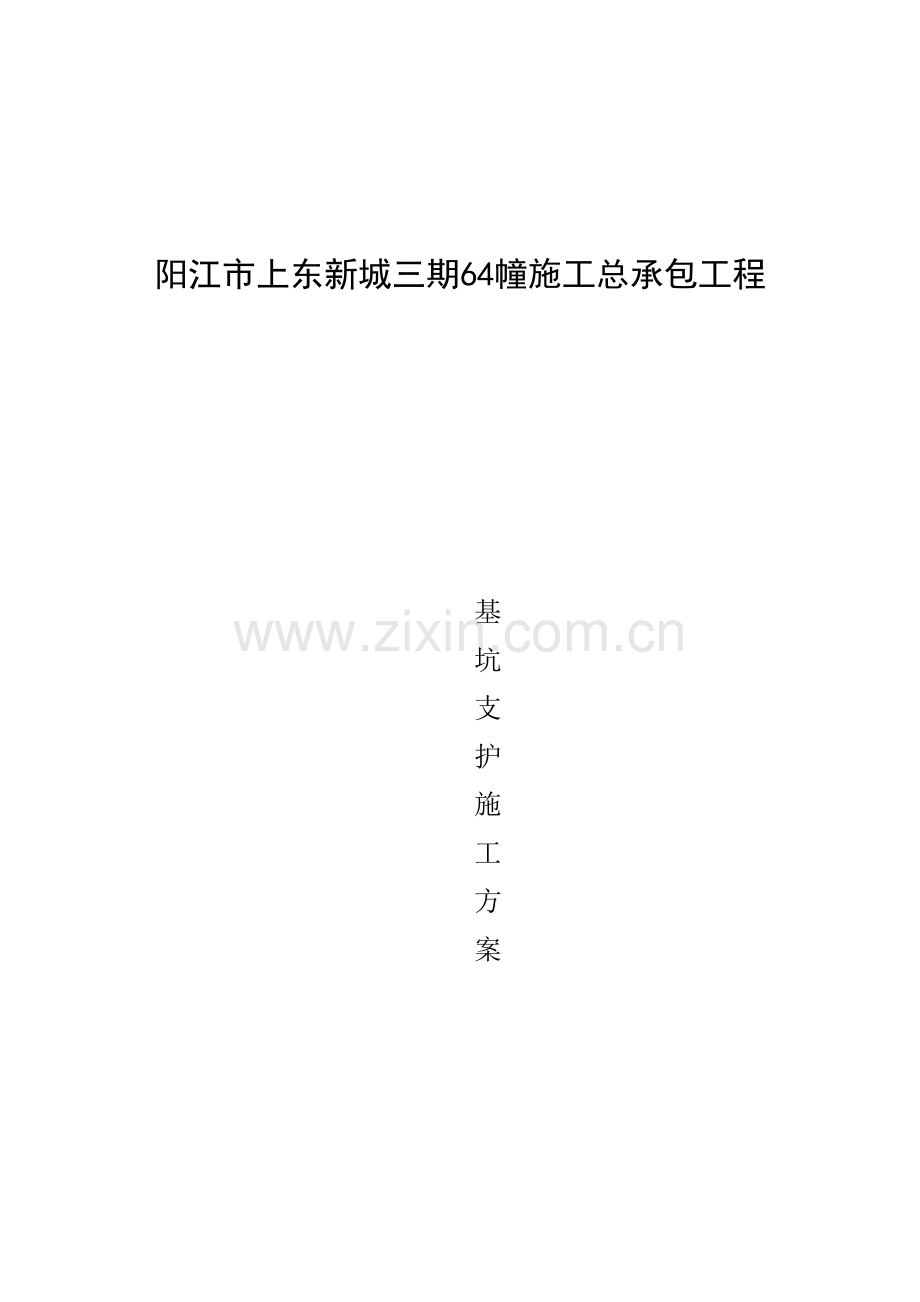

阳江市上东新城三期64幢施工总承包工程
基
坑
支
护
施
工
方
案

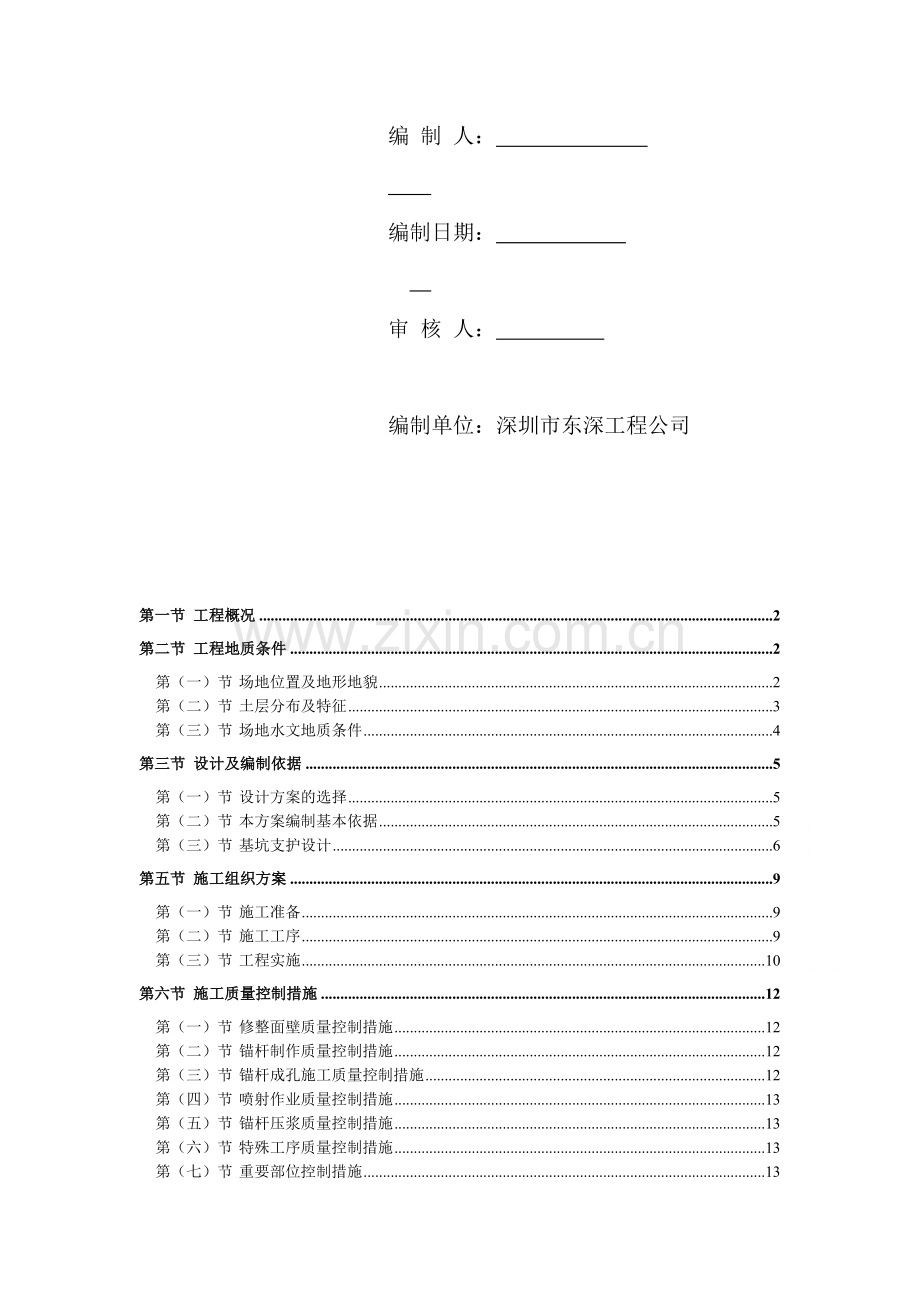

编 制 人：
编制日期：
审 核 人：
编制单位：深圳市东深工程公司
第一节 工程概况 2
第二节 工程地质条件 2
第（一）节 场地位置及地形地貌 2
第（二）节 土层分布及特征 3
第（三）节 场地水文地质条件 4
第三节 设计及编制依据 5
第（一）节 设计方案的选择 5
第（二）节 本方案编制基本依据 5
第（三）节 基坑支护设计 6
第五节 施工组织方案 9
第（一）节 施工准备 9
第（二）节 施工工序 9
第（三）节 工程实施 10
第六节 施工质量控制措施 12
第（一）节 修整面壁质量控制措施 12
第（二）节 锚杆制作质量控制措施 12
第（三）节 锚杆成孔施工质量控制措施 12
第（四）节 喷射作业质量控制措施 13
第（五）节 锚杆压浆质量控制措施 13
第（六）节 特殊工序质量控制措施 13
第（七）节 重要部位控制措施 13
第七节 施工进度计划及设备、人员配置 14
第八节 安全文明生产措施及应急预案： 15
第（一）节 安全生产总则 15
第（二）节 保证安全生产措施 16
第（三）节 安全交底主要内容 16
第（四）节 现场文明施工措施 17
第（五）节 安全生产控制措施 18
第（六）节 应急预案： 22
第(七)节 特殊情况处理措施 24
第(八)节 基坑支护施工监测方案 25
一 检测内容和基本要求 25
二 基坑主要监测项目警示值要求 25
三 基坑施工监测事项 25
第(九)节 材料计划 26
第(十)节 本工程质量总目标 26
阳江市上东新城三期64幢施工总承包工程位于阳江市客运总站北面约800m，场地东侧为潭郊村，西侧为宽约40m的西平北路，隔路为上东新城一期，南侧为规划金郊路，北侧为水泥路及2层活动板房（上东新城临时工程部）。南面距离325国道（金山路）约700m。场地内未发现有地下管线管道及其他设施，周边交通方便。
本工程共6座10层或12层高层商住楼及其它配套设施，设计标高±0.000相当于绝对标高+9.700米（黄海高程系），总建筑面积2.95万㎡。建设单位为阳江市中集富日房地产开发有限公司，设计单位为深圳市鑫中建建筑设计顾问有限公司，勘察单位为佛山市华兴达地质勘察有限公司。
粉质粘土
拟建场地位于阳江市江城区金山路北侧、西平北路东侧，附近有低矮小山，属山麓残丘和冲坡积地貌。该场地原为耕地，经填土整平后用作商住用地，现为村民临时种植地，填土时间超过5年,黄海高程多为7.0～9.0m，最高9.4m，最低处约4.30m。场地东侧潭郊村，西侧为宽约40m的西平北路，隔路为上东新城一期（在建），南侧为规划金郊路，北侧为水泥路及2层活动板房（上东新城临时工程部）。南面距离325国道（金山路）约700m。场地内未发现有地下管线管道及其他设施，周边交通方便。 根据工程地质钻探揭露资料表明，拟建场地岩土层按其形成时代和成因类型，可划分为表土层（Qml+pd）；第四系全新统冲积土层(Qal)及残积土层(Qel)等；基岩为燕山期花岗岩（γ5（2-3））。场地内地层特征自上而下分述如下：
2.2.1表土层（Qml、Qpd）：分为素填土、耕土
1-1层：素填土（Qml），紫红色,灰黄色等,稍湿～很湿,松散～稍压实,由花岗岩风化土回填而成,顶部偶含碎石块等。场区普遍分布，厚度:2.10～4.70m,平均3.68m;层顶标高:6.80～9.40m,平均8.04m;层顶埋深0.00m。此层标贯测试12次，实测击数9～14击，平均11.4击，修正击数8.6～14.0击，平均11.2击，标准值10.5击；该层统计土样7件，其主要物理力学指标：含水量w=22.9～30.8%，平均w=27.0%；孔隙比e=0.757～1.077，平均e=0.942；液性指数IL=0.08～0.56，平均IL=0.36；压缩系数a1-2=0.42～0.91MPa-1，平均a1-2=0.70MPa-1；压缩模量Es1-2=2.26～4.28MPa，平均Es1-2=2.93MPa；粘聚力（快剪）C=17.4～28.5kPa，平均值25.7kPa，标准值22.9kPa；内摩擦角（快剪）φ=10.1°～17.0°，平均值14.9°, 标准值13.0°。
1-2层：耕土（Qpd），由粉质粘土组成,灰黄色,灰色,浅绿黄色等,可塑,粘性较强,捻面具有光泽,局部含较多中粗颗粒砂。场区分布在2～6、8～10、14、15、18～20号孔，厚度:0.90～2.30m,平均1.33m;层顶标高:2.20～5.70m,平均4.44m;层顶埋深:2.10～4.70m,平均3.66m。此层标贯测试10次，实测击数5～12击，平均9.1击，修正击数4.6～11.0击，平均8.4击，标准值7.1击；该层统计土样6件，其主要物理力学指标：含水量w=19.2～41.0%，平均w=27.6%；孔隙比e=0.627～1.127，平均e=0.864；液性指数IL=0.15～0.56，平均IL=0.34；压缩系数a1-2=0.32～0.83MPa-1，平均a1-2=0.52MPa-1；压缩模量Es1-2=2.48～5.09MPa，平均Es1-2=3.91MPa；粘聚力（快剪）C=16.6～33.5kPa，平均值26.6kPa，标准值20.7kPa；内摩擦角（快剪）φ=10.4°～17.7°，平均值14.9°，标准值12.1°。
2.2.2第四系全新统冲积土(Qal)层：分2个亚层
2-1层：灰黑色,深灰色,含腐殖质,手捏粘滑,略有腐臭味,流塑。场区在1、3、4、7、9、11号孔有分布，厚度:0.80～1.90m,平均1.20m;层顶标高:2.80～4.60m,平均3.93m;层顶埋深:4.30～5.50m,平均4.73m。该层土样统计2件，其主要物理力学指标：含水量w=41.5～52.3%，平均w=46.9%；孔隙比e=1.091～1.370，平均e=1.230；液性指数IL=1.25；压缩系数a1-2=0.82～1.20MPa-1，平均a1-2=1.01MPa-1；压缩模量Es1-2=1.97～2.54MPa，平均Es1-2=2.26MPa；粘聚力（快剪）C=8.3～9.3kPa，平均值8.8kPa；内摩擦角（快剪）φ=4.3°～4.8°，平均值4.6°。
2-2层：砾砂、局部为圆砾
砾砂:浅灰色,浅灰白色等,饱和,松散～稍密,含砾量约25～45%,粒径为2～4mm,主要矿物成分为石英质,颗粒呈次棱角形,砂质较纯,级配良好,局部含少量粘粒;圆砾:浅灰色,浅灰白色,饱和,稍密,含砾量约50～60%,粒径为2～4mm,颗粒呈次棱角形,矿物成分主要为石英质,为粉粒及中细砂充填。该层场区在1～4、6～14、16号孔有分布，其中１、6号孔为圆砾。揭露厚度:0.40～2.50m,平均1.45m;层顶标高:1.70～4.50m,平均3.12m;层顶埋深:3.10～6.30m,平均5.17m。此层砾砂标贯测试6次，实测击数8～13击，平均10.3击，修正击数7.7～11.4击，平均9.3击，标准值8.3击；圆砾标贯测试2次，实测击数11～13击，平均12.0击，修正击数9.6～10.4击，平均10.4击。
2.2.3基岩残积土（Qel）
3层：砂质粘性土,绿灰色,灰黄色,深紫色等,可塑,由花岗片麻岩风化残积而成,可辨原岩矿物成分石英、云母等。场区均有分布，厚度:5.20～12.20m,平均8.81m;层顶标高:0.50～5.30m,平均2.23m;层顶埋深:2.30～7.60m,平均5.81m。此层标贯测试48次，实测击数12～29击，平均20.5击，修正击数10.4～22.7击，平均16.6击，标准值15.9击。该层统计土样9件，其主要物理力学指标：天然含水量w=21.5～33.1%，平均w=28.4%；孔隙比e=0.653～1.082，平均e=0.870；液性指数IL=0.35～1.05，平均IL=0.68；压缩系数a1-2=0.33～0.45MPa-1，平均a1-2=0.40MPa-1；压缩模量Es1-2=4.24～5.64MPa，平均Es1-2=4.71MPa；粘聚力（快剪）C=23.3～30.5kPa，平均值26.8kPa，标准值25.1kPa；内摩擦角（快剪）φ=12.8°～19.6°，平均值16.0°，标准值14.6°。
勘察期间，场地各钻孔均见地下水，地下水可分为孔隙、裂隙水二种类型：孔隙水，主要赋存于第四系砂层和局部表土层中，补给来源为大气降水和侧向入渗补给，以地表蒸发和侧向渗流方式排泄，水位受季节及降水量的影响明显；基岩裂隙水，来源以侧向间接入渗补给, 与上部第四系含水层水力联系较差。
勘察期间测量水位孔数21个，测得的稳定水位埋深为1.50～3.90m，平均2.49m；水位标高5.30～5.70m，平均5.55m。粉质粘土
一、 锚杆施工
第 1 步开挖内部整体稳定性安全系数 Fs= 3.118>1.30 满足要求! [标高 -3.000 m]
第 1 步开挖内部整体稳定性安全系数 Fs= 2.411>1.30 满足要求! [标高 -4.300 m]
第 1 步开挖内部整体稳定性安全系数 Fs= 2.681>1.30 满足要求! [标高 -3.750 m]
