护岸工程专项施工方案.docx

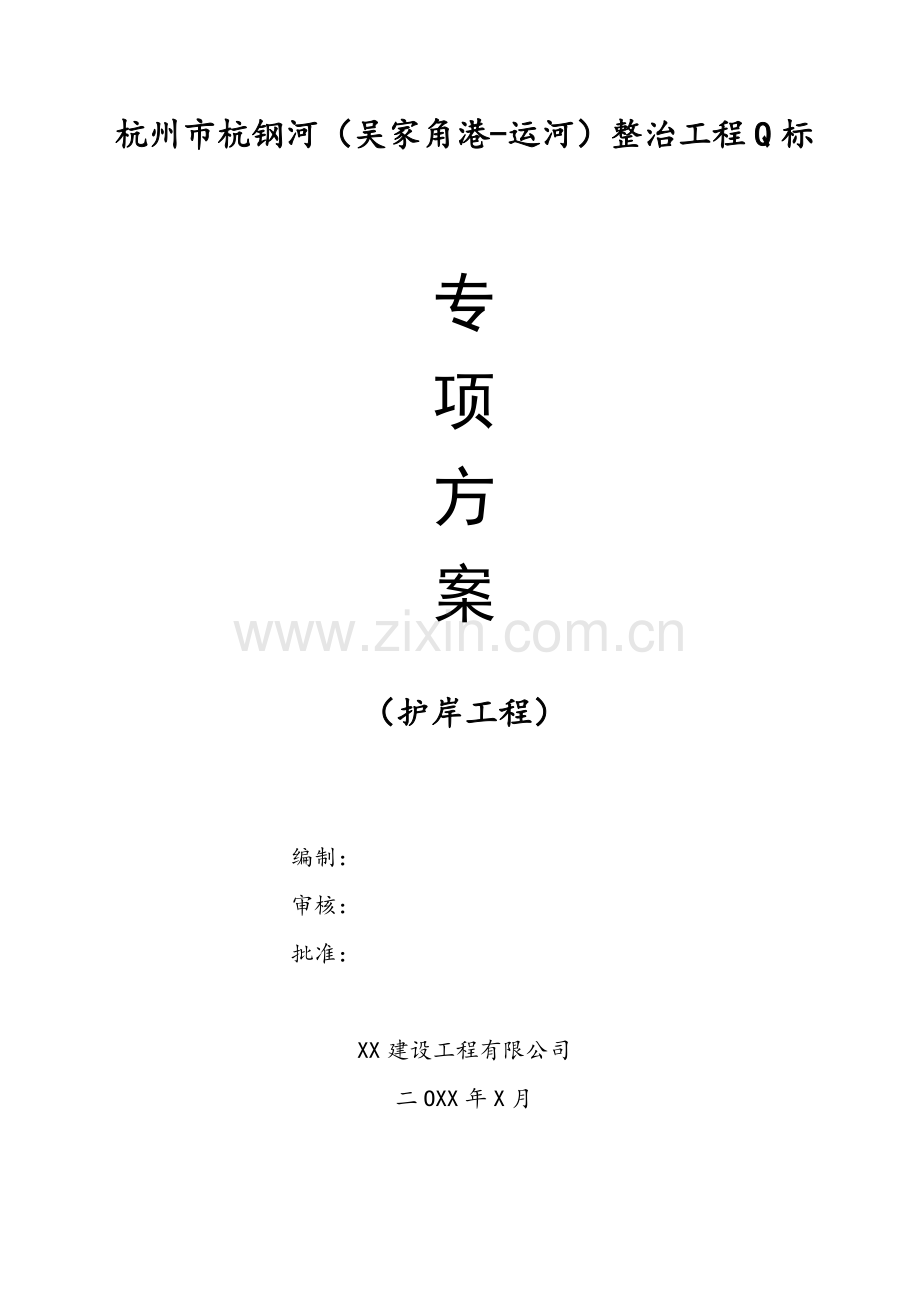

杭州市杭钢河（吴家角港-运河）整治工程Q标专项方案（护岸工程）编制：审核：批准：XX建设工程有限公司二OXX年X月 本工程为杭州市杭钢河（吴家角港运河）综合保护与开发工程X标段，位于杭州市拱墅区北部，属于运河水系。施工范围为马家桥（1+420）吴家角港（3+217.729），全长1797.729米。主要实施内容包括河道疏浚、护岸整修、挡墙新建、截污纳管、排出口、支河桥梁新建、老桥整修等内容。二、工程地质杭钢河属运河水系，现状河面宽3545，河底高程-2.2-2.5m。根据本次勘探，可分为6个工程地质层，11个工程地质亚层。全场广泛分布的土质层为：杂填土、粘土、粉质粘土夹粉土。三、护岸设计内容本工程的驳岸结构有C、D、E、F、G五种结构。1、C型护岸结构：对直立式护岸进行清洗、勾缝处理，勾缝采用1：2水泥砂浆厚10mm，宽20mm。2、D型护岸结构：黄石干砌，错缝堆砌，留孔约为50150mm，堆砌范围水位下0.5m至水位上0.65m，其前设1.5米宽土堆平台，零星种植水生植物，平台端用松木桩挡土。3、E型护岸结构：采用粒径100150mm的鹅卵石铺300mm厚，用松木桩和一批河滩石进行支挡。大鹅卵石要求形态优美，较为规整方便搁置。4、F型护岸结构：采用3米松木桩和毛石砼基础，标高1.000米以下采用MU10砌筑MU30块石，标高1.0002.000米采用黄石叠砌。要求形态优美，较为规整方便搁置，黄石搁置要求前后、上下错落有致。5、G型护岸结构：对直立式护岸进行清洗、勾缝处理，勾缝采用1：2水泥砂浆厚10mm，宽20mm。四、护岸施工1、基坑放样：基坑开挖前根据挡墙中心桩和基坑宽度放出基坑开挖边线，设定中心高程样板进行控制，以便于施工，同时对高稳样板必须经复核后方可使用，施工过程中应经常复核，发现有偏差及时纠正，为便于竣工后资料查考，对放样复核的原始记录必须妥善保存。2、基坑开挖：本工程驳坎基础座落在淤泥质粘土层上，该土层力学性质较差。在基坑开挖前根据深度，现状情况选择不同形式：1）、驳坎基坑开挖深度在大于4米以上，开挖时，先挖除1.0M上层土方，然后在沟槽开挖外侧边线1.5M处打设一排24号槽钢（密列支撑，钢板桩长8米），板桩入土深度为基坑底下4.0m以上。2）、驳坎基坑开挖深度在4米以下，采用大开挖，基坑边坡按1：1进行放坡。3、 4米以上基坑围护计算按地质勘测报告Z18位置自上而下土层如下:1-1耕土，层顶标高2.95, r1=16.4 KN/m3,1 =10。2-1粘土，层顶标高2.35, r1=17.9 KN/m3,1 =10。3淤泥质粘土，层顶标高-1.35, r2=16.9KN/m3, 2=8.5。主动土压力（每延米）： Ea=1/2LaH1，La= r平均H1Kar平均=17.1 KN/m3，平均=9.5。Ka=tg2（45。-9.5。/2）=0.528 Ea=294.0 KN 被动土压力（每延米） Ep=1/2LpH2，Lp=r2H2KpKp=tg2（45。+8.5。/2）=0.954Ep=0.517.97.020.954=836.8 KN 各力对O 点取矩，令M=0Ma= Ea2H1/3=1568.0 KNMp= Ep(H1-H2/3)=4741.8 KN满足要求!4、沟槽开挖时应注意下列几点措施：1）、测量人员放出基坑开挖范围后，现场设专人指挥支撑工作，以确保开挖顺利、安全的进行。2）、开挖时土方不得堆放于基坑边坡上方1M内，堆土高度不得高于1.5M，且堆土靠基坑侧不得堆放工具、石块等硬质物件。3）、须及时做好基底排水工作，保持基底无积水，以保证边坡土方不受水浸泡。5）、基坑深度超过2M时，基坑两侧每隔5M设置一警示牌，采用彩条旗连接，夜间设置好照明设施和示警红灯，并对涉及的主要道口进行全封闭围护。6）、施工期间，派专职人员对基坑边坡和支撑进行巡视监测，每隔两小时监测一次。如发现基坑外地面出现裂缝、支撑倾斜现象，立即通知基坑内施工人员撤离施工现场，同时加打钢板桩和加设圆木支撑予以固定，以确保基坑边坡的稳定性。开挖为防止超挖或扰动坑槽底土层和搅拌桩，机械挖土控制在距坑底标高30cm，预留底层土，再用人工挖土、修整坑底，边挖边凿边修，并立即进行大块石嵌桩施工。5、基础施工1）、垫层：在基坑开挖完成后，树根桩检验合格后进入基础垫层施工，在铺设碎石垫层前按要求锯掉松树桩（树根桩）桩头至设计标高。同时按每10M设一只控制桩，控制垫层轴线、标高、宽度。铺设人工采用翻斗车将碎石运至工作面，人工摊铺、粗平，铺设后采用振动夯实机夯实，并根据垫层面再进行找平夯实。2）、基础：新建重力式挡墙基础采用C15毛石砼浇筑，嵌石量不大于20%，块石嵌在浇筑的软塑状态的砼上，不宜在初凝后的砼内放置，块石竖向放置，毛石粒径控制在20cm左右，并冲洗干净；混凝土在砼拌和站按批准的施工配合比拌制，用砼运送车运至施工现场。所有基础的侧模板用钢模，部分非定型模板采用木模板，支撑采用斜撑和水平支撑，用钢管及68cm的方木条支撑，其中水平方向设钢筋拉杆，直径为12mm，内设33cm止水带。砼浇筑：坍落度控制为57cm，因基础体积较小，拟一次不分层浇到设计标高。用插入式振动器振捣密实，在砼强度达到2.5Mpa以上时可拆除模板，进行挡墙砌筑的施工6、墙体砌筑方法砌筑用的块石要求不能使用薄片，块石中部厚度要求不小于15cm，在使用前先浇水湿润，表面如有泥土和水锈，清洗干净。进场的块石要大中小互相搭配，以便砌筑。墙体块石砌筑时按先砌角石，再砌面石，最后填腹，采用挤浆法砌筑。砌筑块石时做到分层卧砌，上下错缝，拉结石、丁砌石交错设置，细石混凝土做到饱满，不留空洞。砌体的第一层及转角处、交叉处以及洞口处采用较大、较平整的石料砌筑，砌体的第一层砌块时，先将底基表面清洗、湿润，再用浆砌筑，墙身分层砌筑，墙身按沉降缝位置分段进行，但相邻工作面的高差一般不宜超过1.0m。浆砌挡墙砌筑时砂浆做到饱满，不得有浮石。各砌层的砌块安放稳固，砌块间砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时，底浆铺满，灌缝砂浆先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。砌筑中断时把砌筑好的石层空隙用砂浆填满，再砌筑时石层表面仔细清扫干净，洒水湿润后再继续砌筑；当天砌筑完毕时，及时对砌筑的挡墙进行养护。M10砂浆采用现场拌制，砂浆拌和时严格按照级配单配料，所用的水泥、砂、水等材料按相应的材料检验标准测试合格后方可使用，拌和好的砂浆用机动翻斗车转运到砌筑所在地的铁板上供砌筑时用。浆砌块石挡墙砌筑时按设计要求设沉降缝，每隔10m分段进行连续砌筑，但各段水平砌缝应一致，两缝间的胸坡与背坡必须相同。挡墙壁砌筑时根据设计给予的几何尺寸进行砌筑，并按设计标高每隔5m设置100PVC泄水孔。挡墙墙身确保在砂浆初凝后养生7天左右，在此期间应避免碰撞，振动或承重。7、原挡墙立面清洗、勾缝：先将其驳坎迎水面上的杂物清净，采用钢丝刷刷掉并清扫干净。勾缝缝宽高为 2020mm，勾缝砂浆采用M10号水泥砂浆。墙身砌体在砌筑时，在靠外露面预留深约2mm的空缝备作勾缝之用。墙背面砌缝可随砌随刮平，不分勾缝。8、驳坎后背土方回填：待驳坎墙身保养到期后，墙背方可进行填土。挡土墙后背土方回填按设计填方分层及密实度要求回填，路基回填土采用机械碾压密实，墙壁基底1m及其滑动面范围内的土方采用人工回填夯实，以免驳坎墙体倾覆。回填土采用渗透好的粉质粘土或砂质粘土，并做好反滤层碎石回填，严禁回填垃圾、淤泥质土及腐植土，土体压实严格按规范要求执行。9、黄石干砌黄石叠砌要求形态优美，较为规整方便搁置，黄石搁置要求前后、上下错落有致。10、高湖石克顶严格进行选材，在回填完成后进行克顶施工，安放平整，上下错缝。11、块石护脚11.1、块石要求1）、石料质地坚硬，不易风化、无裂纹，表面的污渍予以清除。2）、块石形状不受限制，边缘厚度不得小于15cm。3）、块石强度等级符合设计要求，强度不小于MU30。11.2、护坡骨架砌筑前按设计型式、尺寸挂线放样，开挖沟槽，沟槽尺寸根据骨架尺寸而定。护坡基坑施工采用挖机配合人工挖基，人工刷坡，砌筑前，将基底平整夯实，检查合格后方可进行砌筑。11.3、干砌块石施工工艺1）、干砌块石施工前，应将基底杂质、浮土、松动石块及表层风化破碎岩体等清除干净；当有潜水露出时，应作引水或截流处理。2）、砌筑前，要将基底夯实。将较大石块置于基底，石块要交错咬搭，空隙用碎石填实。石块外露面选用较平的一面，并作适当修长。3）、砌筑护坡时从衔接处开始，自下而上砌筑，两骨架衔接处处于同一高度。骨架与坡面密贴，骨架流水面应与上部河堤坡表面平顺。4）、当使用有层理的石料时，层理要与受力方向垂直。5）、砌筑时，可不按同一厚度分层，但每砌筑70120cm高度后应找平一次。两层之间的错缝不得小于8cm。五、确保工程质量的技术组织措施1、质量目标本工程的质量目标为: 按市政工程质量检验评定标准进行验收，合格标准且满足设计及使用功能。在工程实施过程中按照“工程质量好、文明施工好、合同履约好、售后服务好”的“四好”要求，创企业品牌，是本项目广大员工共同奋斗的目标，是本单位在市场经济激烈竞争中立于不败的基石。为此我们一贯坚持“百年大计，质量第一”，“质量创优、服务社会、百年大计、确保安全”的方针，我公司全体员工懂得“今天的质量就是明天的市场”，走质量效益型道路，坚持“科学技术是第一生产力”的观点。把不间断的质量改进建立在不间断的科技进步的基础之上。坚持“千秋大业，教育为本”的企业发展战略。造就一支既怀有精湛技艺，又具有职业道德的职工队伍，为实现公司质量方针提供根本保证。2、质量控制的组织措施本工程按项目管理模式组织施工，根据本工程的总承包范围、工程质量、工期要求，组织公司优秀项目施工管理班子，推行项目经理负责制，全体施工人员牢固地树立起“质量第一”的意识。为确保项目工程的质量，项目经理部建立质量管理体系和质量监察体系。质量管理体系负责项目施工过程中的全面质量管理工作，质量监察体系负责项目的工程质量检查及施工质量监察工作。六、安全施工目标及确保安全生产的技术组织措施 项目部严格按照ISO9001:2000质量管理体系以及ISO14001:1996环境管理体系和GB/T28001-2001职业健康安全管理体系中的相关要素对本项目实施管理，并按要求建立相应的安全文明施工管理机构。项目经理将作为安全文明施工的第一责任人，对整个工程的实施过程的安全文明施工管理负责，并设立专职安全文明检查员，配合两个体系的贯彻和落实。1）、目标与安全保证体系安全管理目标：实现“六无”目标即：无重大有责工伤死亡事故；无重大燃爆事故；无重大火灾事故；无重大治安事件和重大盗窃案件；无重大设备毁损事故；无重大主责以上的行车事故和自伤事故。本工程将按GB/T28001-2001职业健康安全管理体系的标准要求建立健全安全管理体系网络，以保证安全生产和文明施工，项目部各职能管理人员按环境体系和职业健康安全管理体系中的相关要素对本项目实施安全管理。具体的安全保证体系图见附图。2）、管理保证措施A、落实安全生产责任制按照管理体系的要求建立健全安全管理的规章制度，在管理制度上明确项目经理、项目总工、安全员、施工员等管理人员的安全管理责任，使施工管理人员在安全生产上有纪律约束，有重视安全生产的观念。要做到安全有办法，安全有章法。 项目部建立“安全领导小组”，由项目经理亲自担任组长，不断加强安全生产教育的制度，使职工牢固树立安全生产的思想，懂得“安全就是效益”，让他们自觉遵守安全生产的有关规章制度。对安全生产进行监督检查，施工队设立安全领导小组，班组设安全员，安全生产要一级抓一级，人人抓安全，人人重视，关心安全，对违反规定者要严肃处理。B、施工安全保证措施建立安全生产责任制及以项目经理为首的安全保证体系（纵向到底，横向到边，职能部门监督检查，各项目部具体落实，贯彻“安全第一”和“预防为主”的方针。 落实工地安全管理基础工作，如安全管理制度、施工现场安全管理12本台帐、工程预测预防和覆盖工地的安全管理网络及检查、整改等处置措施和文件。加强安全教育，组织全体施工人员认真学习安全技术操作规范及施工安全细则，组织全体施工人员认真学习安全技术操作规范及施工安全细则，加强全体施工人员的安全意识，工人进场必须进行安全生产教育，工人变换工种进行新工种的安全技术教育。引进先进的安全管理经验，以人防和技防相结合向以技防为主的安全管理手段发展。工人应掌握本工程的操作技能，熟悉本工程安全技术操作规程。 认真建立“职工劳动保护记录卡”及时做好记录。 加强现场施工人员安全管理，实行三级安全管理，各级设专职安全员，做到责任到人。 分部分项工程施工需进行全面且有针对性的书面安全技术交底，保证交底时间符合要求，交底者、受交底者须履行签字手续。 特殊工作作业人员必须经有关部门培训，考试合格后持证上岗，操作证必须按期复审，不得超期使用。 项目部每旬召开一次安全会议，建立定期安全检查制度，有时间、有要求、明确重点部位、危险岗位，每月进行安全检查，对查出的隐患要立即进行整改，做到定人、定时间、定措施，进行整改。 隐患要立即进行整改，做到定人、定时间、定措施，进行整改，并履行复查手续开展班组“三上岗，一讲评”活动，班组在班前须进行上岗交底、上岗检查、上岗记录的“三上岗”；每周一次的“一讲评”安全活动，对班组的安全活动实行考核。
