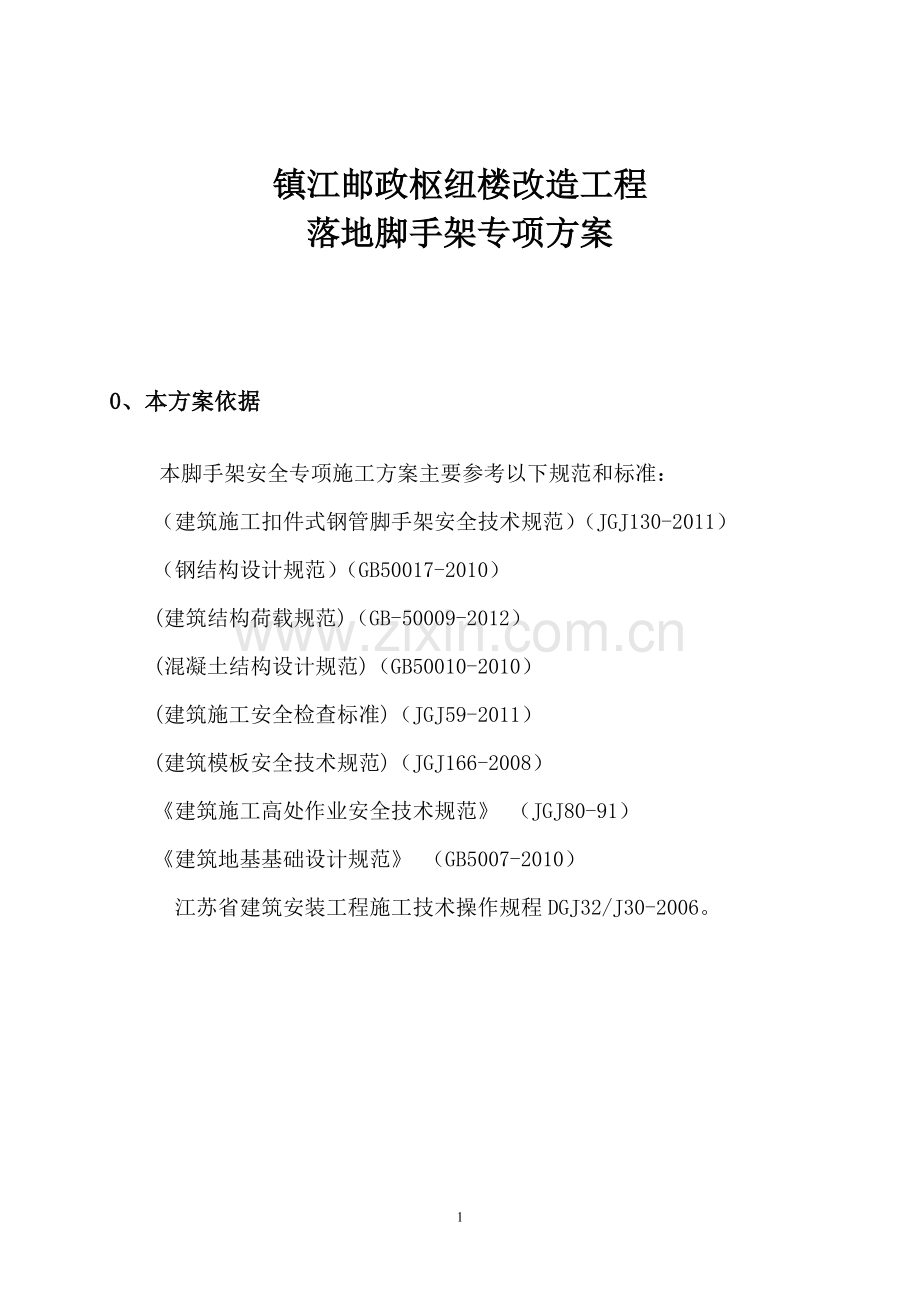

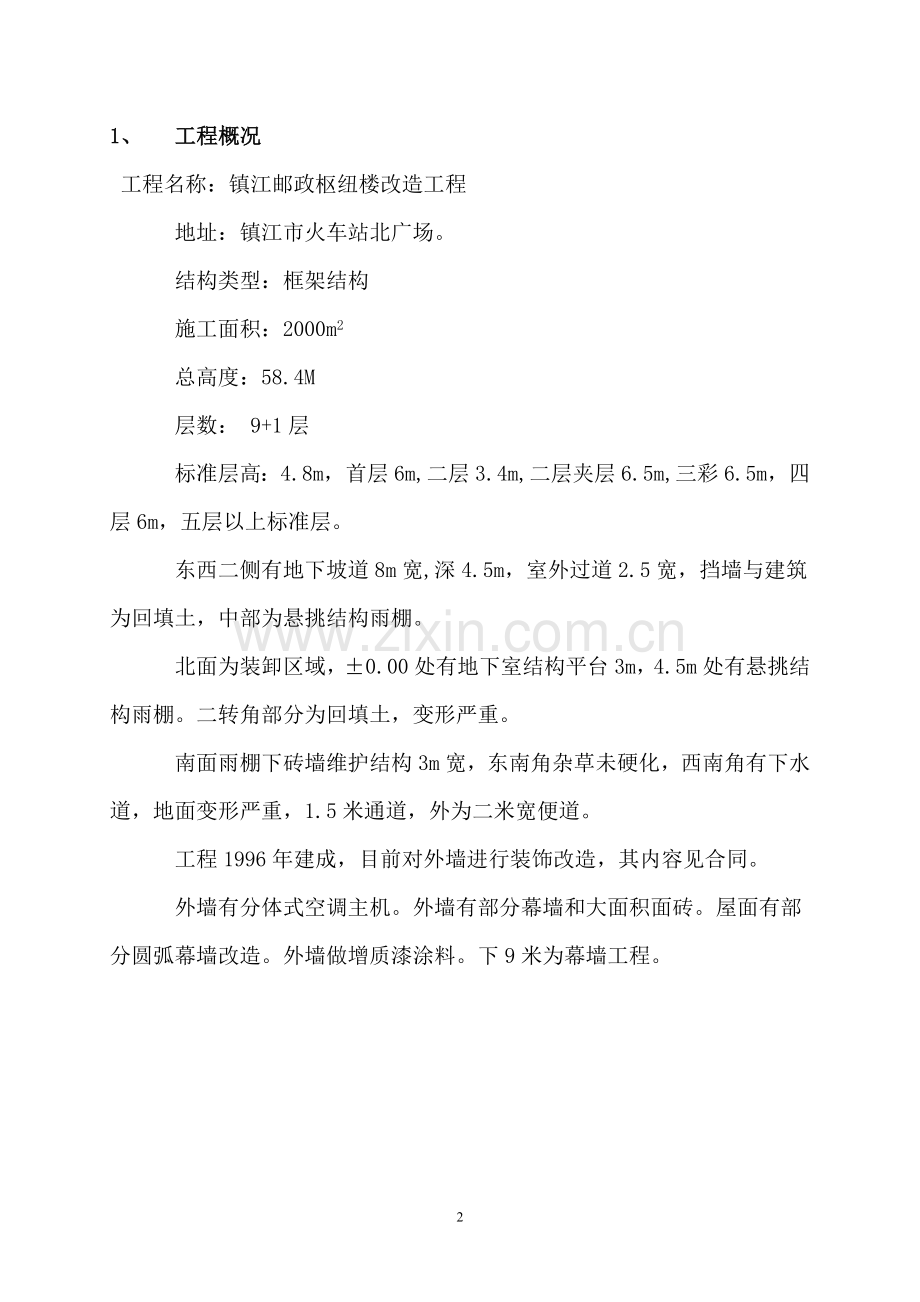

镇江邮政枢纽楼改造工程落地脚手架专项方案0、本方案依据 本脚手架安全专项施工方案主要参考以下规范和标准： （建筑施工扣件式钢管脚手架安全技术规范）（JGJ130-2011） （钢结构设计规范）（GB50017-2010） (建筑结构荷载规范)（GB-50009-2012） (混凝土结构设计规范)（GB50010-2010） (建筑施工安全检查标准)（JGJ59-2011） (建筑模板安全技术规范)（JGJ166-2008） 建筑施工高处作业安全技术规范 （JGJ80-91） 建筑地基基础设计规范 （GB5007-2010）江苏省建筑安装工程施工技术操作规程DGJ32/J30-2006。1、 工程概况 工程名称：镇江邮政枢纽楼改造工程 地址：镇江市火车站北广场。 结构类型：框架结构 施工面积：2000m2总高度：58.4M层数： 9+1层标准层高：4.8m，首层6m,二层3.4m,二层夹层6.5m,三彩6.5m，四层6m，五层以上标准层。东西二侧有地下坡道8m宽,深4.5m，室外过道2.5宽，挡墙与建筑为回填土，中部为悬挑结构雨棚。北面为装卸区域，0.00处有地下室结构平台3m，4.5m处有悬挑结构雨棚。二转角部分为回填土，变形严重。南面雨棚下砖墙维护结构3m宽，东南角杂草未硬化，西南角有下水道，地面变形严重，1.5米通道，外为二米宽便道。工程1996年建成，目前对外墙进行装饰改造，其内容见合同。外墙有分体式空调主机。外墙有部分幕墙和大面积面砖。屋面有部分圆弧幕墙改造。外墙做增质漆涂料。下9米为幕墙工程。2、 设计总体思路 按甲方要求及总进度计划，根据我公司的技术条件，本工程外脚手架采用落地式钢管双排脚手架，搭设最大高度61m。 本工程外脚手架主要是作为装修阶段施工及其维护；运输采用原建筑内货梯作为垂直。幕墙施工面时脚手架重新搭设，保证幕墙安装。3、施工要求3.1构造要求 3.1.1脚手架步距1.8m，排距0.8m，内排距300cm,连墙件采用2步3跨，每步栏杆高1.2米。剪力墙倾角45度60度，跨距4个柱距，连续设置。脚手架采用竹笆脚手板，外围用密目网全封闭。3.1.2基础采用硬化后基础，当有雨棚和地下室顶板时采用钢管支撑向下专递。3.2构件、材料质量要求 3.3.1483的焊接钢管，应符合GB700-89中的Q235A的规定。 3.3.2扣件应符合JGJ22-85的规定。3.3.4竹笆脚手板应符合相应的质量要求。3.3.5密目安全网应符合相应的质量要求。4 脚手架施工要求4.1施工准备 4.1.1本工程各级负责人应严格按本方案中各项要求及安全技术规程中的有关要求，向脚手架架设和使用的人员进行技术交底。 4.1.2应对钢管、扣件、脚手板、安全网、型钢、钢丝绳等进行检查，不合格的材料禁止使用。4.2、材料准备4.2.1、钢管（1）48mm*3 mm钢管有出厂质量证明书与检测报告。（2）采用国家现行国家标准直缝电焊钢管（GB/T13793）或低压流体输送用焊接钢管（GB/T3092）中规定的3号普通钢管，其质量符合现行国家标准碳素结构钢筋（GB/T700）中Q235-A级的规定，外径偏差允许偏差0.5mm，钢管壁厚正偏差允许值12%、负偏差允许值-15%，钢管初始最大弯曲率3。（3）钢管端部平整，内外表面光滑，无影响使用的变形、裂缝、严重锈蚀等缺陷存在。（4）钢管不得用电焊或氧气切割，严禁打孔。（5）新旧钢管应做防锈处理。4.2.2、扣件扣件有生产许可证、出厂质量证明书、测试报告。扣件用可锻铸铁制作，也可用Q235-A级钢的钢板制作，材质符合现行国家标准钢管脚手架扣件（GB15831）与钢管脚手架扣件（JGJ22）的规定。扣件螺栓拧紧扭力矩达65N m时，扣件不得破坏。扣件的形式有三种（直角扣件、旋转扣件、对接扣件）。有裂缝、变形的旧扣件严禁使用，出现滑丝的螺栓必须更换。新旧扣件应进行防锈处理。4.2.3、底座底座用可锻铸铁制作（或槽钢铺设），厚8mm、边长150*150钢板，其上焊150mm高，外经60，壁厚3钢管；焊接底座应采用Q235A钢，焊条应采用E43型，底座质量符合钢管脚手架扣件（JGJ22）的规定。4.2.4、连墙件连墙杆的材质应符合现行国家标准碳素结构钢（GB/T700）中Q235-A级的规定4.2.5、安全网安全网采用密目阻燃绿色网，必须有厂家有生产许可证、产品有质量证明书和产品检测报告及安全监督部门发放的准用证。4.2.6、脚手板采用竹笆片，除每隔4步满铺4个角笆片外，在施工操作层周转铺设竹笆片；用18#铅丝双股并联绑扎在纵向水平杆上，且绑扎牢固，交接处平整，竹笆片应完好无损。4.2.7、工器具准备主要使用工具有扳手、力矩扳手、起重索具、铁丝等。4.3、搭设作业要求4.3.1、直径不同的钢管不能混用，钢管也不得与竹、木材料混合使用。4.3.2、搭设作业必须在统一指挥下进行。4.3.3、按施工方案放线，标定立杆位置，立杆间距应均匀一致。4.3.4、周边脚手架从一个角部开始向两边延伸交圈搭设，同步纵向水平杆必须四周交圈设置。4.3.5、剪刀撑、斜撑等整体拉结杆件和连墙件随撘升的架子同步设置。4.3.6、开始搭设立杆时，在设置第一排连墙件前，适量设置抛撑或采取其他可行性拉结措施，以确保脚手架和架上作业人员的安全。4.3.7、脚手架处于顶层连墙点之上的自由高度不大于2m。4.3.8、用于连接大横杆的对接扣件开口应朝向架子内侧，螺栓向中避免滑落。扣件拧紧力矩在45-55N.M范围内，不得低于40N.M或高于65N.M。5、 落地式脚手架搭设方案因本工程脚手架搭设高度在61m。钢管脚手架搭设最大高度为50m，为满足工程需求，我们采取双立杆加强措施，保证满足工程需求，根据国家要求，超过50米以上落地脚手架应进行专家认证。5.1脚手架参数落地脚手架采用双排单立杆脚手架，搭设尺寸为：步距为1.8m，立杆横距为0.8m，立杆纵距不大于1.5m，转角处1.2 m；本脚手架内立杆离墙间距应为0.3m，每四步脚手架应与墙面进行隔离，四步隔离后离墙间距装饰面0.1m。5.2地基处理地基基础部分在室外地坪上，其回填质量变形严重，应探明地坪下土质，并作加强处理后，再硬化搭。表面用C20砼进行硬化，厚度100，宽度2000，所有基础必须平整。基础上设置槽钢或木垫，铺设必须平稳，不得悬空，并在四周脚手架外立杆300处设一条240300的排水沟。（见图）对于在雨棚上搭设应将立杆专递到地下室进行承载。有梁雨棚中，也可采用采用16号槽钢双屏搁置在梁根部，再对梁进行加强，传递至地下室底板。5.3脚手架搭设的工艺流程搭设时应严格按照操作规程进行搭设：立杆小横杆内大横杆外大横杆踢脚杆高扶手竹笆踢脚板安全网拉结等程序搭设。5.4质量要求镇江邮政枢纽楼改造工程搭设的落地脚手架将严格按照国家规范的有关规定搭设，落地脚手架高度在61m左右。5.4.1立杆 每根立杆底部应设置底座与垫板。 本次搭设高度61m，根据规范采取双立杆钢管加强型搭设，即，双立杆钢管搭设高度是整体高度的2/3,搭设40m高双立杆，40米以上可采用单立杆。 直径不同的钢管不应混合使用，立杆必须按规定的纵距和横距搭设。 立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。 立杆上的对接扣件应交错布置，相邻立杆的连接不应在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不得少于500mm。 各接头中心至主节点的距离不宜大于步距的1/3。 搭接连接的长度不应小于1m，不少于2个旋转扣件固定，固定间距不应小于300mm，端部扣件盖板的边缘至杆端距离不应小于100mm。立杆顶端应高出女儿墙顶部不小于1.m，高出檐口上皮不小于1.5m。5.4.2纵向水平杆 纵向水平杆应在立杆内侧设置，钢管长度不宜小于3跨。 接头宜采用对接扣件连接，内外两根相邻纵向水平杆的接头不应在同步同跨内，上下两个相邻接头应错开一跨，其错开的水平距离不应小于500mm，各接头中心距立杆轴心线距离应小于纵距的1/3。 当采用搭接时，其搭接长度不应小于1m，不少于2个旋转扣件固定，其固定间距不应小于800mm，扣件中心至杆端的距离不应小于100mm。 纵向水平杆与立杆相交处必须用直角扣件与立杆固定。 沿建筑物周围搭设的脚手架应采用闭合形式，脚手架的上步纵向水平杆必须随搭随四周交圈。 使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm。5.4.3横向水平杆 凡立杆与纵向水平杆相交处均必须设置一根横向水平杆，严禁任意拆除。跨度中间的横向水平杆根据需要设置。脚手架横向水平杆外端伸出纵向水平杆外不应小于100mm，靠墙的一端距墙装饰面的距离不应大于100m，并且靠墙 一端外伸长度不应大于0.4倍的立杆横距，且不应大于500mm。主节点处两个直角扣件的中心距离不应大于150mm。 作业层上非主节点处的横向水杆件，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。5.4.4纵横向扫地杆 脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆也应用直角扣件固定在紧靠纵向扫地杆下方的立杆上。 当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m，靠边坡上方的立杆轴线到边坡的距离不应小于500mm。5.4.5剪刀撑 （1）、落地脚手架在61m的双排脚手架，均必须在外侧立面设置连续剪刀撑，并应由底至顶连续设置； （2）、每副剪刀撑跨越立杆的根数不少于4根，且不应少于6m，也不应超过7根，与纵向水平杆呈45-60度角。 （3）、剪刀撑应设置在脚手架立杆外侧，并用旋转扣件固定在立杆横向水平杆的伸出端上。 （4）、搭接连接的长度不应小于1m，不少于3个旋转扣件固定，固定间距不应小于300mm，端部扣件盖板的边缘至杆端距离不应小于100mm。（5）转角处必须设置“之”型横向斜撑，中间每隔6跨设置“之”型斜撑。5.4.6连墙件 本工程按层高设置，为防止脚手架内外倾覆，架高超过4m的双排脚手架，必须均匀分布地设置能承受压力和拉力的连墙点（刚性连接）。 宜靠近主节点设置，偏离主节点的距离不应大于300 mm。 优先采用菱形布置，也可采用方形、矩形布置。 连墙件中的连墙杆或拉筋呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接。 连墙件中的连墙杆应按图示施工。本次连墙件，在混凝土梁上固定，采用铁板过度，一边在铁板上焊接钢管，一边与混凝土梁用化学螺栓固定，应做抗拔实验。5.4.7栏杆、挡脚板（1）、从第二步起，在脚手架操作层外侧设置栏杆。（2）、上栏杆高度宜取1.11.2m，挡脚板高不应小于180mm，中栏杆应居中设置。（3）、上栏杆、中栏杆、挡脚板均应架设在外立杆内侧，并保持足够的刚度。（4）、本脚手架底部将设置扫地杆。要求：纵向扫地杆应用直角扣件固定在距离底座上皮不大于200mm处的立杆上，横向扫地杆也应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。（5）、本脚手架设置的踢脚杆、扶手杆需全部用1.8m6m安全网密闭。（6）、本工程共设置2道水平网，5层一道，12层一道。5.4.8.扫地杆的设置：脚手架设纵、横扫地杆。纵向扫地杆采用直角扣件固定在距离底座上皮不大于200mm立杆上。横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。6、防护架搭设6.1脚手架上门洞、出入口构造示意图：62东、南、西三面必须搭设防护架，作为安全通道，其搭设要求，高度为3m，宽大于3m，采用钢管式桁架作为顶盖，用一层竹笆片覆盖，一层多层板覆盖共二层，立柱采用四根钢管形成支撑柱，保证安全可靠。7、特殊部位的搭设要求7.1、转角部位立杆纵距不大于1.2m.7.2、幕墙部位连墙件应与框架柱连接。7.3、女儿墙部位连墙件应与最上端与脚手架连接。7.4、双立杆按江苏省建筑安装工程施工技术操作规程DGJ32/J30-2006要求搭设。7,5、落地脚手架在雨棚上和地下室顶板上应加固。8、搭设标准8.1、搭设安全和质量必须满足市文明工地和标化的标准。8.2、脚手架的搭设规范，将执行国家有关规范、标准及市住建委、安检部门的有关规定。8.3、本悬挑脚手架只允许承受两步架，每步为200kg/的荷载。8.4、施工时必须正确使用本脚手架，严禁超载，且不能用脚手架支模和随意拆卸脚手架上的钢管和扣件，以免损坏脚手架造成变形而发生危险。8.5悬挑结构的构造应符合设计要求，出墙面长度一致，基本水平，钢丝绳松紧一致，锚固可靠。 8.6立柱的垂直误差不大于H/500，允许偏差10cm。 8.7间距：排距和步距为20mm。 8.8纵向水平杆高低允许偏差10mm，横向水平杆外伸长度允许偏差50mm。 8.9扣件的扣紧力矩为40-65N.m，对接扣件的开口应向上或向内。扣件的螺栓拧紧力矩用力矩扳手检查，抽样方法按随机均布的原则进行，抽样数目按有关标准进行。 8.10脚手架在搭设过程中必须进行同步检查验收，完成后进行总的验收，合格后，经批准挂牌后方可使用。9.脚手架拆除 9.1拆除前，应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合质量要求，凡有不稳定和松动的必须处理完毕。 9.2必须编制专题的拆除方案，经主管部门批准后方可实施。拆除的安全技术措施，由单位工程负责人，逐级进行交底。 9.3脚手架拆除，首先清除脚手架上杂物和地面障碍物。 9.4拆除的顺序应由上而下逐层进行，严禁上下同时进行。 9.5所有边墙件随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆除脚手架。分段拆除时，步差不得大于2. 9.6当拆至下部最后一步立柱时，应先在适当位置搭设临时抛撑加固，后拆除连墙件。 9.7脚手架拆除过程中，不得有其余人员在架子上作业。 9.8拆除卸料时必须及时分段集中运至地面，严禁抛扔。9.9拆剪撑和纵向水平杆时，应先拆中间扣件，后拆两端扣件，拆扣件时，应有防止杆件突然坠落的措施。10、避雷装置避雷可利用建筑物避雷系统，用12的镀锌钢筋制作，设在房屋四角脚手架的立杆上。高度不小于1m，并将所有最上层的大横杆全部接通，形成避雷网。接地用结构本身的接地，用8的圆钢引出，与接地焊接。接地装置完毕后，要用电阻表测定电阻是否符合要求。11、 安全要求11.1脚手架搭设人员必须是专业架子工，搭设工具及材料安放牢固，禁止落下。11.2搭设悬挑架时，在建筑物下部派专人看管，搭设范围内禁止人员走动。11.3搭设脚手架人员必须戴好安全帽、穿防滑鞋。11.4挑架应在砼强度达到20Mpa后进行安装，在砼强度达到30Mpa后才能逐步施加脚手架荷载。11.5预埋U型环，须满足锚固要求，同一悬挑架位置偏差不得大于5mm，紧固螺帽时应采用扭力扳手，拧紧力矩应大于80N.m。11.6全部悬挑脚手架施工前，首先试搭一跨，进行分级架荷，每级荷载不宜大于荷载设计值的20%，每级架荷后，持荷时间不少于10min，达到荷载设计值的1.2倍后，持续时间不少于30min。悬挑架的挠度不应超过悬伸长度的1/500，悬挑架应在实验证明符合设计要求后才能搭设。11.7脚手架系统的搭设必须经过项目工程师、安全员、施工员分段验收、项目经理级分公司责任工程师批准后才能使用。11.8脚手架在使用过程中，遵守设计规定，不得超载，严禁任意悬挂起重设备等。11.9定期对脚手架进行检查，主要检查各主节点处杆件、连墙是否符合设计要求；扣件螺杆是否松支；槽字钢挑梁是否挠度加大；钢丝绳是否牢固。11.10脚手架在使用期间，严禁任意拆除下列杆件：主节点处的纵、横向水平杆；连墙杆；钢丝绳支撑；栏杆、挡脚板。11.11脚手架上进行电、气焊作业时，必须有防火措施和专人看守。11.12脚手架接地、避雷措施应按国家现行标准施工现场临时用电安全技术规范JGJ46-2007中有关规定执行。11.13脚手架拆除阶段时，地面应设围栏和警戒标志，并派人进行监护，严禁一切非操作人员进入危险作业区。11.14六级及其以上大风和雾、雪、雨天应停止在脚手架上作业，雨雪后脚手架应有防滑措施，扫除积雪。11.15在下列情况下，必须对脚手架进行全面检查：六级以上大风和下大雪后，严重寒流过后；停用超过一个月后的复工前。 12、应急救援预案施工现场一旦发生脚手架倒塌坍塌事故，将会造成人员伤亡和直接经济损失。为了争取在第一时间内抢救人员，最大限度地减低员工及相关人员的生命安全经济损失，特制定本项目部倒塌坍塌应急救援预案。12.1、 不论任何人，一旦发现有脚手架倒塌坍塌的可能性，应立即呼叫在场全体人员进行避让。12.2、 现场人员应迅速通知项目经理或施工员，并打电话及时向应急救援抢险领导小组领导报告事故的发生情况。请求应急救援抢险小组的支援。12.3、 根据现场情况，若有人员受伤，应立即拨打120紧急电话，向急救中心求救。应务必讲清受伤人数、地点和人员受伤情况，并派人到主要路口引导急救车尽快赶到事故现场。同时，现场急救人员在急救车到来之前，应对受伤人员进行急救。本项目部配备应急急救药箱1只，药箱存放施工现场办公室。12.4、 在没有人员受伤的情况下，现场负责人应根据实际情况研究补救措施，在确保人员生命安全的情况下，组织恢复正常施工秩序。12.5、 现场安全员应对脚手架等施工设施倒塌事故进行原因分析，制定相应的改正措施，认真填写伤亡事故报表、事故调查等有关处理报告，并上报应急抢险领导小组。12.6、 各相关方联系电话如下：应急救援抢险领导小组：组长： 成员：医院：120 公安：110 消防：11913、监测监控对整体脚手架每天应有专人进行监测，并做好记录，发现问题及时进行处理。对悬挑梁每天都应进行检查，发现问题及时进行处理。在恶劣天气过后应进行专项检查，做好记录。14、落地脚手架计算 计算依据： 1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 2、建筑地基基础设计规范GB50007-2011 3、建筑结构荷载规范GB50009-2012 4、钢结构设计规范GB50017-2003 一、脚手架参数脚手架设计类型装修脚手架脚手板设计荷载(kN/m2)2同时施工作业层数2卸荷设置无脚手架搭设方式双排脚手架脚手架钢管类型483脚手架架体高度H(m)61脚手架沿纵向搭设长度L(m)280立杆步距h(m)1.8立杆纵距或跨距la(m)1.5立杆横距lb(m)0.8内立杆离建筑物距离a(m)0.3双立杆计算方法按双立杆受力设计双立杆计算高度H1(m)41双立杆受力不均匀系数KS0.6 二、荷载设计脚手板类型竹芭脚手板脚手板自重标准值Gkjb(kN/m2)0.1脚手板铺设方式2步1设密目式安全立网自重标准值Gkmw(kN/m2)0.01挡脚板类型竹串片挡脚板栏杆与挡脚板自重标准值Gkdb(kN/m)0.17挡脚板铺设方式2步1设每米立杆承受结构自重标准值gk(kN/m)0.129横向斜撑布置方式5跨1设装修脚手架作业层数nzj2装修脚手架荷载标准值Gkzj(kN/m2)2地区江苏镇江安全网设置半封闭基本风压0(kN/m2)0.3风荷载体型系数s1.13风压高度变化系数z(连墙件、单立杆、双立杆稳定性)1.71，0.796，0.65风荷载标准值k(kN/m2)(连墙件、单立杆、双立杆稳定性)0.58，0.27，0.22 计算简图：立面图侧面图 三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n1横杆抗弯强度设计值f(N/mm2)205横杆截面惯性矩I(mm4)107800横杆弹性模量E(N/mm2)206000横杆截面抵抗矩W(mm3)4490纵、横向水平杆布置 承载能力极限状态 q=1.2(0.033+Gkjblb/(n+1)+1.4Gklb/(n+1)=1.2(0.033+0.10.8/(1+1)+1.420.8/(1+1)=1.208kN/m 正常使用极限状态 q=(0.033+Gkjblb/(n+1)+Gklb/(n+1)=(0.033+0.10.8/(1+1)+20.8/(1+1)=0.873kN/m 计算简图如下： 1、抗弯验算 Mmax=0.1qla2=0.11.2081.52=0.272kNm =Mmax/W=0.272106/4490=60.533N/mm2f=205N/mm2 满足要求！ 2、挠度验算 max=0.677qla4/(100EI)=0.6770.87315004/(100206000107800)=1.348mm max1.348mmminla/150，10min1500/150，1010mm 满足要求！ 3、支座反力计算 承载能力极限状态 Rmax=1.1qla=1.11.2081.5=1.993kN 正常使用极限状态 Rmax=1.1qla=1.10.8731.5=1.441kN 四、横向水平杆验算 承载能力极限状态 由上节可知F1=Rmax=1.993kN q=1.20.033=0.04kN/m 正常使用极限状态 由上节可知F1=Rmax=1.441kN q=0.033kN/m 1、抗弯验算 计算简图如下： 弯矩图(kNm) =Mmax/W=0.402106/4490=89.488N/mm2f=205N/mm2 满足要求！ 2、挠度验算 计算简图如下： 变形图(mm) max0.7mmminlb/150，10min800/150，105.333mm 满足要求！ 3、支座反力计算 承载能力极限状态 Rmax=1.013kN 五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.85 扣件抗滑承载力验算： 纵向水平杆：Rmax=1.993/2=0.997kNRc=0.858=6.8kN 横向水平杆：Rmax=1.013kNRc=0.858=6.8kN 满足要求！ 六、荷载计算脚手架架体高度H61双立杆计算高度H141脚手架钢管类型483每米立杆承受结构自重标准值gk(kN/m)0.129 立杆静荷载计算 1、立杆承受的结构自重标准值NG1k 单外立杆：NG1k=(gk+lan/20.033/h)(H-H1)=(0.129+1.51/20.033/1.8)(61-41)=2.858kN 单内立杆：NG1k=2.858kN 双外立杆：NG1k=(gk+0.033+lan/20.033/h)H1=(0.129+0.033+1.51/20.033/1.8)41=7.223kN 双内立杆：NGS1k=7.223kN 2、脚手板的自重标准值NG2k1 单外立杆：NG2k1=(H-H1)/h+1)lalbGkjb1/2/2=(61-41)/1.8+1)1.50.80.11/2/2=0.363kN 1/2表示脚手板2步1设 单内立杆：NG2k1=0.363kN 双外立杆：NGS2k1=H1/hlalbGkjb1/2/2=41/1.81.50.80.11/2/2=0.683kN 1/2表示脚手板2步1设 双内立杆：NGS2k1=0.683kN 3、栏杆与挡脚板自重标准值NG2k2 单外立杆：NG2k2=(H-H1)/h+1)laGkdb1/2=(61-41)/1.8+1)1.50.171/2=1.544kN 1/2表示挡脚板2步1设 双外立杆：NGS2k2=H1/hlaGkdb1/2=41/1.81.50.171/2=2.904kN 1/2表示挡脚板2步1设 4、围护材料的自重标准值NG2k3 单外立杆：NG2k3=Gkmwla(H-H1)=0.011.5(61-41)=0.3kN 双外立杆：NGS2k3=GkmwlaH1=0.011.541=0.615kN 构配件自重标准值NG2k总计 单外立杆：NG2k=NG2k1+NG2k2+NG2k3=0.363+1.544+0.3=2.207kN 单内立杆：NG2k=NG2k1=0.363kN 双外立杆：NGS2k=NGS2k1+NGS2k2+NGS2k3=0.683+2.904+0.615=4.203kN 双内立杆：NGS2k=NGS2k1=0.683kN 立杆施工活荷载计算 外立杆：NQ1k=lalb(nzjGkzj)/2=1.50.8(22)/2=2.4kN 内立杆：NQ1k=2.4kN 组合风荷载作用下单立杆轴向力： 单外立杆：N=1.2(NG1k+ NG2k)+0.91.4NQ1k=1.2(2.858+2.207)+ 0.91.42.4=9.102kN 单内立杆：N=1.2(NG1k+ NG2k)+0.91.4NQ1k=1.2(2.858+0.363)+ 0.91.42.4=6.889kN 双外立杆：Ns=1.2(NGS1k+ NGS2k)+0.91.4NQ1k=1.2(7.223+4.203)+ 0.91.42.4=16.735kN 双内立杆：Ns=1.2(NGS1k+ NGS2k)+0.91.4NQ1k=1.2(7.223+0.683)+ 0.91.42.4=12.512kN 七、立杆稳定性验算脚手架架体高度H61双立杆计算高度H141双立杆受力不均匀系数KS0.6立杆计算长度系数1.5立杆截面抵抗矩W(mm3)4490立杆截面回转半径i(mm)15.9立杆抗压强度设计值f(N/mm2)205立杆截面面积A(mm2)424连墙件布置方式两步两跨 1、立杆长细比验算 立杆计算长度l0=Kh=11.51.8=2.7m 长细比=l0/i=2.7103/15.9=169.811210 轴心受压构件的稳定系数计算： 立杆计算长度l0=kh=1.1551.51.8=3.118m 长细比=l0/i=3.118103/15.9=196.132 查规范表A得，=0.188 满足要求！ 2、立杆稳定性验算 不组合风荷载作用 单立杆的轴心压力设计值N=(1.2(NG1k+NG2k)+1.4NQ1k)=(1.2(2.858+2.207)+1.42.4)=9.438kN 双立杆的轴心压力设计值NS=1.2(NGS1k+NGS2k)+N=1.2(7.223+4.203)+9.438=23.149kN =N/(A)=9438/(0.188424)=118.401N/mm2f=205N/mm2 满足要求！ =KSNS/(A)=0.623148.81/(0.188424)=174.243N/mm2f=205N/mm2 满足要求！ 组合风荷载作用 单立杆的轴心压力设计值N=(1.2(NG1k+NG2k)+0.91.4NQ1k)=(1.2(2.858+2.207)+0.91.42.4)=9.102kN 双立杆的轴心压力设计值NS=1.2(NGS1k+NGS2k)+N=1.2(7.223+4.203)+9.102=22.813kN Mw=0.91.4Mwk=0.91.4klah2/10=0.91.40.271.51.82/10=0.165kNm =N/(A)+ Mw/W=9102/(0.188424)+165337.2/4490=151.009N/mm2f=205N/mm2 满足要求！ Mws=0.91.4Mwk=0.91.4klah2/10=0.91.40.221.51.82/10=0.135kNm =KS(NS/(A)+ Mw/W)=0.6(22812.81/(0.188424)+134719.2/4490)=189.717N/mm2f=205N/mm2 满足要求！ 八、连墙件承载力验算连墙件布置方式两步两跨连墙件连接方式螺栓连接连墙件约束脚手架平面外变形轴向力N0(kN)3连墙件计算长度l0(mm)600连墙件截面类型钢管连墙件型号483连墙件截面面积Ac(mm2)424连墙件截面回转半径i(mm)15.9连墙件抗压强度设计值f(N/mm2)205螺栓直径d(mm)18螺栓抗拉强度设计值ft(N/mm2)50 Nlw=1.4k2h2la=1.40.5821.821.5=8.77kN 长细比=l0/i=600/15.9=37.736，查规范表A.0.6得，=0.896 (Nlw+N0)/(Ac)=(8.77+3)103/(0.896424)=30.982N/mm20.85 f=0.85 205N/mm2=174.25N/mm2 满足要求！ =(Nlw+N0)/(d2/4)=(8.77+3)103/(3.14182/4)=46.253N/mm2ft=50N/mm2 满足要求！ 九、立杆地基承载力验算 地基土类型碎石土地基承载力特征值fg(kPa)100地基承载力调整系数mf0.8垫板底面积A(m2)0.25 单立杆的轴心压力标准值N=(NG1k+NG2k)+NQ1k)=(2.858+2.207)+2.4)=7.465kN 双立杆的轴心压力标准值NS=(NGS1k+NGS2k)+N=(7.223+4.203)+7.465=18.891kN 立柱底垫板的底面平均压力pN/(mfA)18.891/(0.80.25)94.453kPafg100kPa 满足要求！15防护架计算 计算依据： 1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 2、建筑施工高处作业安全技术规范JGJ80-91 3、建筑地基基础设计规范GB50007-2011 4、建筑结构荷载规范GB50009-2012 5、钢结构设计规范GB50017-2003 一、搭设参数立杆纵距la(mm)1200立杆横距lb(mm)2400立杆步距h(mm)1200防护棚高度H(mm)2400防护层层数n2上下防护层间距h1(mm)400斜撑与立杆连接点到地面的距离h2(mm)1000顶层水平钢管搭设方式钢管沿纵向搭设水平钢管间距a(mm)400横向斜撑与顶层防护层连接点到立杆的距离l1(mm)400纵向外侧防护布置方式剪刀撑钢管类型483扣件连接方式双扣件扣件抗滑移折减系数0.8立杆布置格构柱格构柱截面边长a1(mm)400立杆计算长度系数11斜撑计算长度系数21.3 计算简图：扣件钢管防护棚_正面图扣件钢管防护棚_侧面图 二、荷载设计防护层防护材料类型竹串片脚手板防护层防护材料自重标准值gk1(kN/m2)0.1栏杆与挡脚板类型竹串片脚手板栏杆与挡脚板自重标准值gk2(kN/m)0.11纵向外侧防护荷载标准值gk3(kN/m)0.2高空坠落物最大荷载标准值Pk(kN)2 三、纵向水平杆验算钢管抗弯强度设计值f(N/mm2)205钢管截面惯性矩I(mm4)107800钢管弹性模量E(N/mm2)206000钢管截面抵抗矩W(mm3)4490 承载力使用极限状态 格构柱 q=1.2(gk1a+0.033) =1.2(0.10.4+0.033)=0.088kN/m p=1.4Pk=1.42=2.8kN 正常使用极限状态 格构柱 q1=gk1a+0.033 =0.10.4+0.033=0.073kN/m p1=Pk =2 kN 1、抗弯验算 Mmax=0.503 kNm =Mmax/W=0.503106/4490=112.081N/mm2f=205N/mm2
