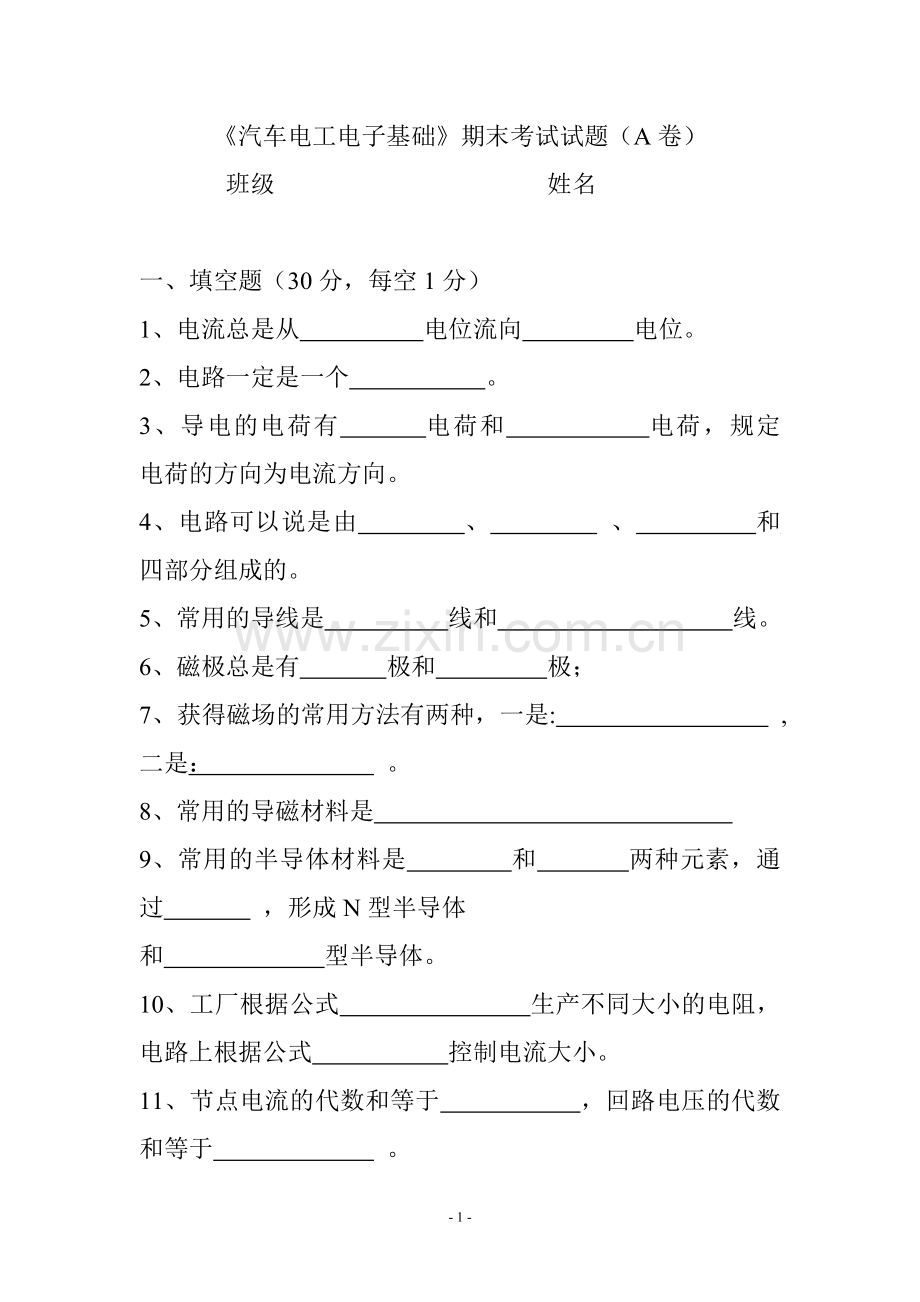

《汽车电工电子基础》期末考试试题（A卷）
班级 姓名

一、填空题（30分，每空1分）
1、电流总是从 电位流向 电位。
2、电路一定是一个 。
3、导电的电荷有 电荷和 电荷，规定 电荷的方向为电流方向。
4、电路可以说是由 、 、 和 四部分组成的。
5、常用的导线是 线和 线。
6、磁极总是有 极和 极；
7、获得磁场的常用方法有两种，一是: ,二是： 。
8、常用的导磁材料是
9、常用的半导体材料是 和 两种元素，通过 ，形成N型半导体
和 型半导体。
10、工厂根据公式 生产不同大小的电阻，电路上根据公式 控制电流大小。
11、节点电流的代数和等于 ，回路电压的代数和等于 。

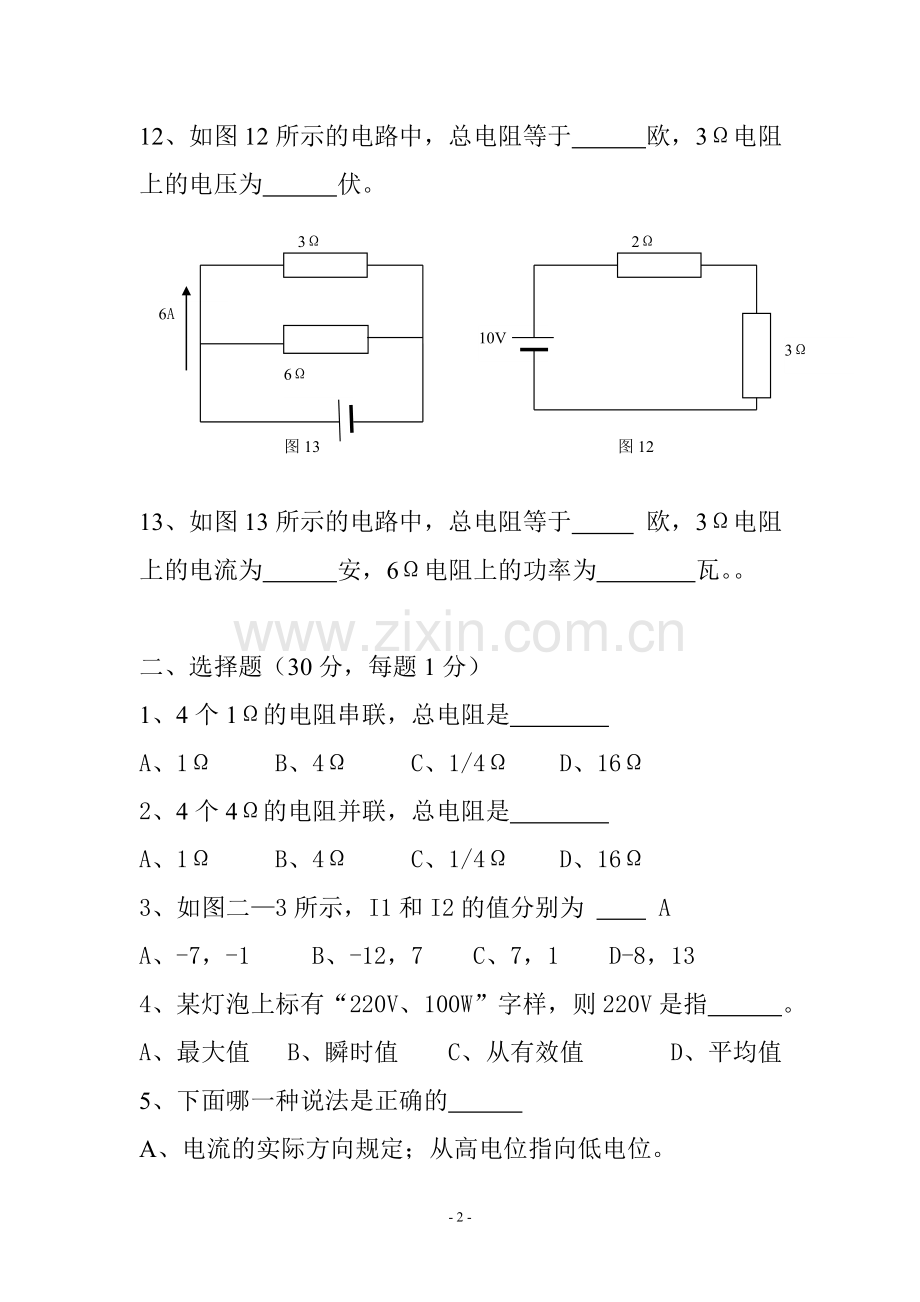

12、如图12所示的电路中，总电阻等于 欧，3Ω电阻上的电压为 伏。
3Ω
图13
6A
6Ω

10V
2Ω

3Ω
图12

13、如图13所示的电路中，总电阻等于 欧，3Ω电阻上的电流为 安，6Ω电阻上的功率为 瓦。。

二、选择题（30分，每题1分）
1、4个1Ω的电阻串联，总电阻是
A、1Ω B、4Ω C、1/4Ω D、16Ω
2、4个4Ω的电阻并联，总电阻是
A、1Ω B、4Ω C、1/4Ω D、16Ω
3、如图二—3所示，I1和I2的值分别为 A
A、-7，-1 B、-12，7 C、7，1 D-8，13
4、某灯泡上标有“220V、100W”字样，则220V是指 。
A、最大值 B、瞬时值 C、从有效值 D、平均值
5、下面哪一种说法是正确的
A、电流的实际方向规定；从高电位指向低电位。
I1
2A
4A
-10A
I2
6A
3A
图二—3
B、 电流的实际方向规定是正电荷移动的方向。
C、电流得实际方向规定是负电荷移动的方向。
6、电路中主要物理量是
A、 电流、电压、电功率
B、 电压、电工率
C、 电流、电压
D、 电流、电工率
7、点电压5V，b点电压－3V，那么Uba=______V。
A、 2V B、8V C 、 －8V D、 －2V
8、 三个阻值相同的电阻Ｒ，两个并联后与另一个串联，其总电阻等于 。
A、 Ｒ B、（1／3）Ｒ C、（1／2）Ｒ D、 1.5Ｒ
9、 下列属于直流电压的是 。

A、1） B、2） C、3） D、4)
10、在纯电容电路中交流电压与交流电流之间的相位关系为：
A、 u超前i π/2 B、 u滞后i π/2 C、 u与 i 同相 D、 u与i 反向
11、在纯电感电路中交流电压与交流电流之间的相位关系为：
A、u超前i π/2 B、 u滞后i π/2 C、u与 i 同相 D、 u与i 反相
12、为提高功率因数常在感性负载两端（ ）
A、串联一个电感B并联一个电感、C、并联一个适当电容器D串联一电容器
13、变压器的工作原理基于两耦合的线圈__________
A) 发生互感 B) 发生自感 C) 发生短路
D) 发生断路
14、 通常 是一种严重事故，应尽力预防。
A) 短路 B)开路 C)回路 D)闭路
15、二极管具有
A、单向导电性 B、电子导电性 C、空穴导电性 D、离子导电性
16、汽车电源整流器的核心元件是
A、电阻 B、电容器 C、二极管 D、三极管
17、要使二极管导通，正确的方法是
A、P端加正，N端加负 B、P端加负，N端加正
C、PN两端都加正 D、PN两端都加负
18、电磁铁的核心部件是
A、线圈 B、铁芯 C、衔铁 D、以上都是
19、汽车电喇叭的主要元件是
A、扬声筒 B、电磁铁 C、线圈 D、膜片
20、发电机的基本原理是
A、欧姆定律 B、基尔可夫定律 C、电磁感应定律
D、楞次定律
21、汽车点火线圈的基本原理是
A、欧姆定律 B、基尔可夫定律 C、电磁感应定律
D、楞次定律
22、汽车点火线圈的基本元件是
A、低压线圈 B、高压线圈 C、铁芯 D、以上都是
23、三极管的内部结构有
A、PNP B、 NPN C、PNPN D、PNP和NPN
24、三极管放大电路的本质是
A、小电流控制大电流 B、大电流控制小电流
C、小电压控制大电流 D小电流控制大电压
25、在单相半波整流电路中，若电源变压器二次侧电压有效值为100V，则二极管VD承受的最大反向电压 V
A、100 B、200 C、141 D282
26、汽车单相整流电路中，如果流入电瓶的电流是2A，则流过每只二极管的电流为
A、2A B、1A C、4A D、8A
27、将二进制数（100011）转换成十进制数是
A、35 B、105 C、21 D、45
28、将十进制数（365）转换成二进制数是
A、101101101 B、100101001 C、1100101101
D、101010010
29、以下不符合“与”逻辑运算的是
A、0.0=0 B、0.1=0 C、1.1=0 D、1.1=1
30、用来存放和传输数码的具有记忆功能的数字部件是
A、计数器 B、寄存器 C、译码器 D、显示器

三、判断题（10分，每题1分）
（ ）1、磁体上有N极和S极，若把磁体切成两断，则一段为N极，另一段为S极。
（ ）2、导体切割磁力线，产生感应电压。
（ ）3、电流总是从电源的正极流向负极。
（ ）4、在实际应用中，用电阻控制电流大小。
（ ）5、“电流在磁场中受到力的作用”是电动机的基本原理。
（ ）6、变压器是通过“电-磁-电”的转换实现变压的。
（ ）7、二极管内部有P型和N型两种材料。
（ ）8、三极管具有“小电流控制大电流”的功能。
（ ）9、给三极管设置静态工作点是为了扩大放大倍数。
（ ）10、触发器的输出仅仅与当时的输入有关。

四、问答题（20分）
1、汽车电子点火器有哪些基本结构组成？是怎样实现点火的？

2、汽车的总电源是怎样构成的？

五、作图题（10分）
1、画出汽车整流器的电路图。
