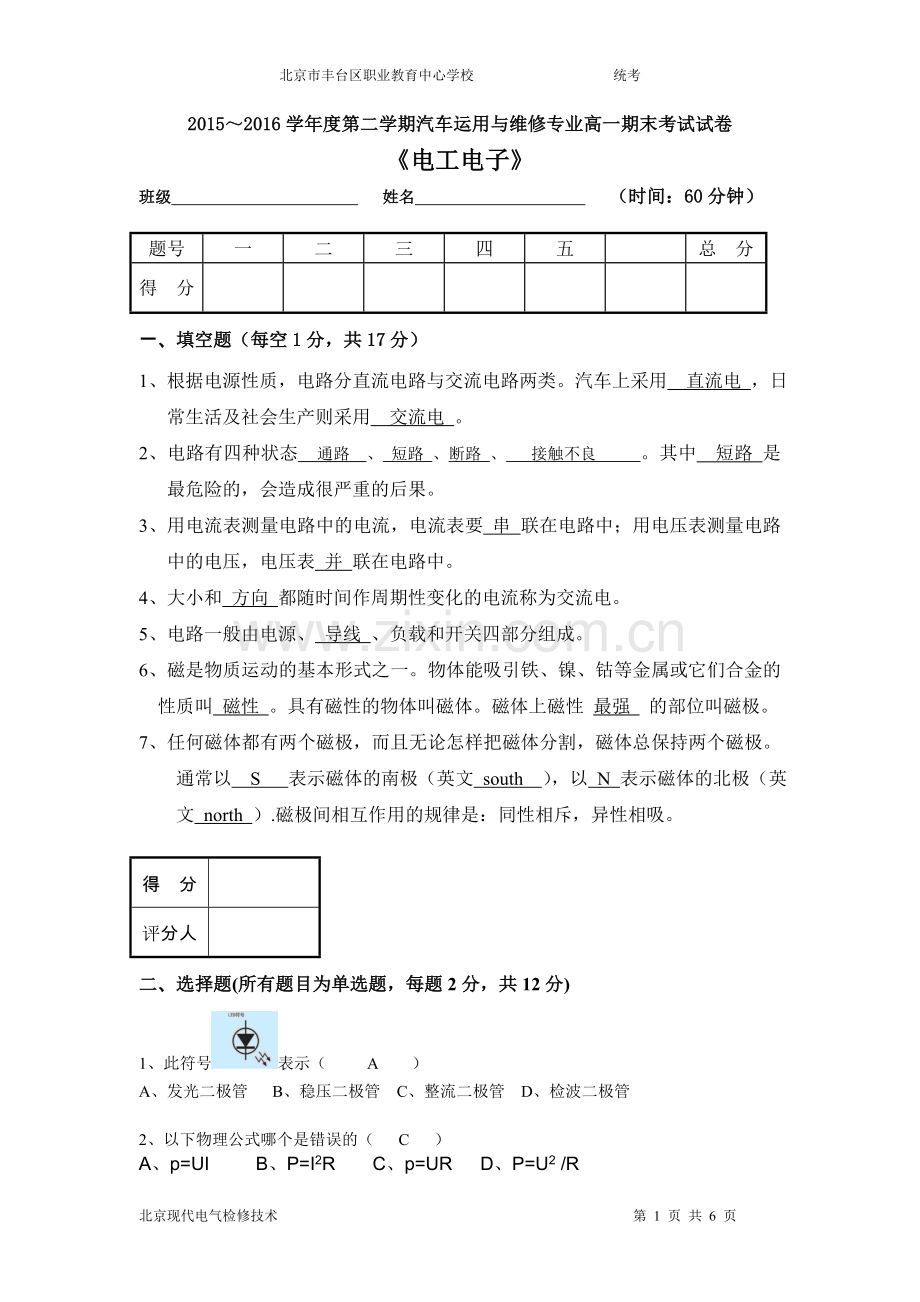

汽车电工电子期末考试带答案.doc

北京市丰台区职业教育中心学校 统考
2015～2016学年度第二学期汽车运用与维修专业高一期末考试试卷
《电工电子》
班级 姓名 （时间：60分钟）

题号
一
二
三
四
五

总 分
得 分

一、填空题（每空1分，共17分）
1、根据电源性质，电路分直流电路与交流电路两类。汽车上采用 直流电 ，日常生活及社会生产则采用 交流电 。
2、电路有四种状态 通路 、 短路 、断路 、 接触不良 。其中 短路 是最危险的，会造成很严重的后果。
3、用电流表测量电路中的电流，电流表要 串 联在电路中；用电压表测量电路中的电压，电压表 并 联在电路中。
4、大小和 方向 都随时间作周期性变化的电流称为交流电。
5、电路一般由电源、 导线 、负载和开关四部分组成。
6、磁是物质运动的基本形式之一。物体能吸引铁、镍、钴等金属或它们合金的性质叫 磁性 。具有磁性的物体叫磁体。磁体上磁性 最强 的部位叫磁极。
7、任何磁体都有两个磁极，而且无论怎样把磁体分割，磁体总保持两个磁极。通常以 S 表示磁体的南极（英文 south ），以 N 表示磁体的北极（英文 north ）.磁极间相互作用的规律是：同性相斥，异性相吸。

得 分

评分人

二、选择题(所有题目为单选题，每题2分，共12分)
1、此符号表示（ A ）
A、发光二极管 B、稳压二极管 C、整流二极管 D、检波二极管

2、以下物理公式哪个是错误的（ C ）
A、p=UI B、P=I2R C、p=UR D、P=U2 /R

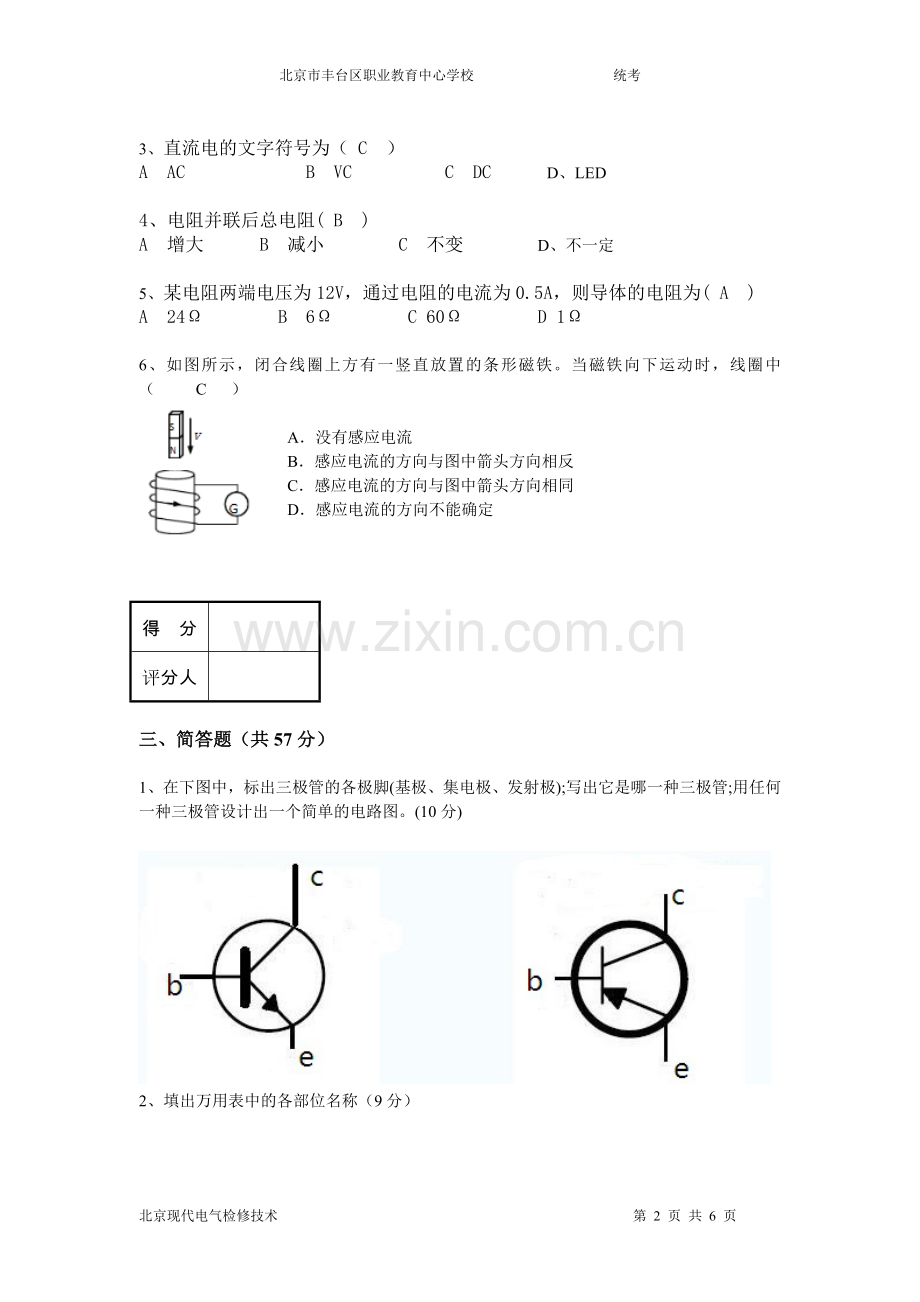

3、直流电的文字符号为（ C ）
A AC B VC C DC D、LED

4、电阻并联后总电阻( B )
A 增大 B 减小 C 不变 D、不一定

5、某电阻两端电压为12V，通过电阻的电流为0.5A，则导体的电阻为( A )
A 24Ω B 6Ω C 60Ω D 1Ω

6、如图所示，闭合线圈上方有一竖直放置的条形磁铁。当磁铁向下运动时，线圈中 （ C ）

A．没有感应电流
B．感应电流的方向与图中箭头方向相反
C．感应电流的方向与图中箭头方向相同
D．感应电流的方向不能确定

得 分

评分人

三、简答题（共57分）

1、在下图中，标出三极管的各极脚(基极、集电极、发射极);写出它是哪一种三极管;用任何一种三极管设计出一个简单的电路图。(10分)

2、填出万用表中的各部位名称（9分）

3、完成下表（10分）
物理量
电流
电压
电阻
功率
热量
符号
I
U
R
P
Q
单位(符号及文字)
A
V
Ω
W
J

4、在两个通电螺线管的两端，标出正确的磁极（4分）

5、电动机原理（8分）：
（1）画出图中的磁力线
（2）请写出下图通电线圈的旋转方向
（3）写出图中各组成部件的名称

1)磁场:产生磁场。
2)电枢绕组。将绝缘铜线在模具上绕成线圈后，嵌入铁心的槽中，线圈的两端接在相应的换向片上
3)换向器。换向器主要起换向作用。
4)电刷装置。换向器通过电刷与外电路相连，使电流流人或流出电枢绕组。

6、根据下图画出对应的单线制电路（8分）

7、对下图进行简要分析（要写清开关通、断瞬间的情况）（4分）

8、标识出下图中电流的流通过程（4分）

四、计算题(共4分)
1已知用电器的功率为200瓦，导线和灯具电阻共计8欧姆，问应该为其选用什么颜色的叶片型保险丝？

五、解析题：（10分）
1、下图是发电机的工作原理图，回答出下面的问题
（1）填写出发电机各部分的名称
（2）如果摇转发电机灯不亮，请写出故障检修过程。

北京现代电气检修技术 第 6 页 共 6 页
