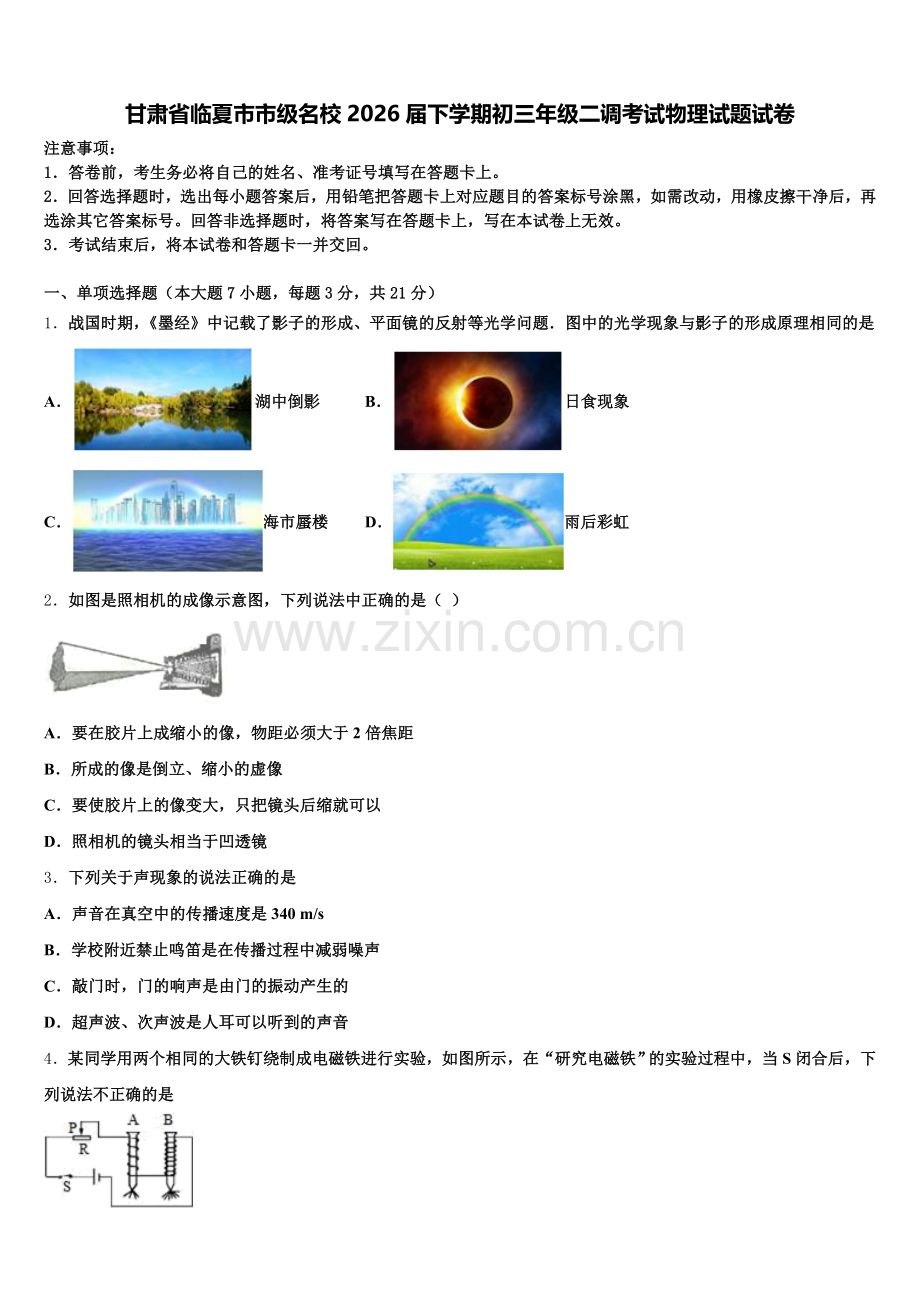

甘肃省临夏市市级名校2026届下学期初三年级二调考试物理试题试卷
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．战国时期，《墨经》中记载了影子的形成、平面镜的反射等光学问题．图中的光学现象与影子的形成原理相同的是
A．湖中倒影 B．日食现象
C．海市蜃楼 D．雨后彩虹
2．如图是照相机的成像示意图，下列说法中正确的是（ ）

A．要在胶片上成缩小的像，物距必须大于2倍焦距
B．所成的像是倒立、缩小的虚像
C．要使胶片上的像变大，只把镜头后缩就可以
D．照相机的镜头相当于凹透镜
3．下列关于声现象的说法正确的是
A．声音在真空中的传播速度是340 m/s
B．学校附近禁止鸣笛是在传播过程中减弱噪声
C．敲门时，门的响声是由门的振动产生的
D．超声波、次声波是人耳可以听到的声音

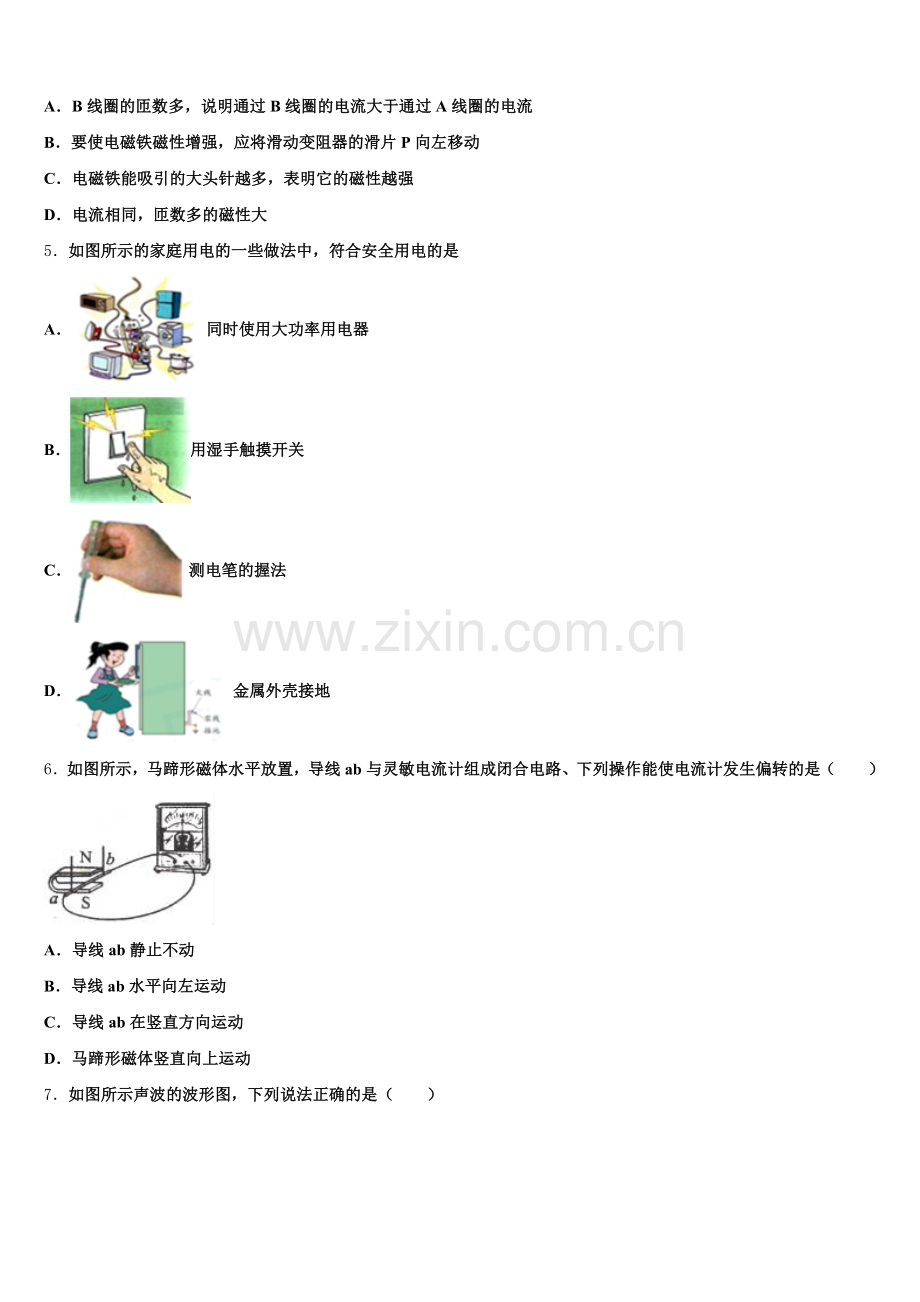

4．某同学用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，在“研究电磁铁”的实验过程中，当S闭合后，下列说法不正确的是

A．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流
B．要使电磁铁磁性增强，应将滑动变阻器的滑片P向左移动
C．电磁铁能吸引的大头针越多，表明它的磁性越强
D．电流相同，匝数多的磁性大
5．如图所示的家庭用电的一些做法中，符合安全用电的是
A．同时使用大功率用电器
B．用湿手触摸开关
C．测电笔的握法
D．金属外壳接地
6．如图所示，马蹄形磁体水平放置，导线ab与灵敏电流计组成闭合电路、下列操作能使电流计发生偏转的是（　　）

A．导线ab静止不动
B．导线ab水平向左运动
C．导线ab在竖直方向运动
D．马蹄形磁体竖直向上运动
7．如图所示声波的波形图，下列说法正确的是（　　）

A．甲、乙的音调和响度相同 B．甲、丙的音调和音色相同
C．乙、丁的音调和音色相同 D．丙、丁的音色和响度相同
二、填空题（本大题7小题，共21分）
8．水的比热容是4.2×103J/(kg·℃），某电热水壶在5min内将2L初温为20℃的水烧开，则壶中水的质量为______kg，水吸收的热量为______ J（此时气压为1标准大气压）。请举出一个生产生活中应用水的比热容最大这一特性的实例：___________。
9．如图所示，入射光线AO经平面镜反射后，反射角为____度；某湿地公园因湖水清澈可鉴，有“镜湖”之称，这是因为光在水面发生了_____(选填“漫”或者“镜面”)反射。

10．小王同学在“探究凸透 镜成像的规律”实验中，当蜡烛、凸透镜、光屏的位置如图所示时，烛焰在光屏上成一清晰的像，则该像是倒立、______ 的实像，生活中使用的_____ （选填“照相机”“投影仪”或“放大镜”）就是利用这一成像规律来工作的．

11．如图所示是一个水位自动报警器的原理图。水位到达金属块B之后，_____（选填“红”或“绿”）灯亮；当绿灯亮时电磁铁_____（选填“有”或“无”）磁性。

12．如图，温度计的示数为_____℃。

13．如图所示，OB为一轻质杠杆，O为支点，OA=0.3m，OB=0.4m，将重30N的物体悬挂在B点，当杠杆在水平位置平衡时，在A点至少需加_____N的拉力，这是一个_____（选填“省力”或“费力”）杠杆．

14．汽车是我们生活中常见的交通工具，了解汽车的有关知识对我们十分必要。道交法规定汽车过隧道不能超车，是因为超车过程中两车之间的空气流速增大，压强变______，容易发生事故．高速公路上的汽车遇到紧急情况可以驶入避险车道，避险车道的高度一般要比高速公路高度要高，汽车驶入避险车道停车的过程，是通把______能转换为______能．小张驾驶一辆汽车额定功率为35千瓦，若行驶的速度为72km/h，则汽车受到的阻力为______N，汽油属于______能源（选填“可再生”或“不可再生”）．汽车发动机的转速为2400r/min，则每秒做______次功．
三、作图题（共7分）
15．一束光从空气斜射入水中，发生反射和折射，其中画出了反射光线，请面出入射光线和大致折射光线并标出入射角的大小．
（____）

16．在图中虚线框内分别画出开关和电灯的元件符号，并画出三孔插座孔的正确接线，使电路符合安全用电的要求．
（_____）

17．如图所示是一束光线在水中斜射入到一个球形空气泡表面，请大致画出光线进入气泡后又射入水中的光路图，气泡圆心是图中黑点。

四、实验题（本大题共5小题，共20分）
18．小辉进行探究凸透镜成像规律的实验

（1）小辉将蜡烛、凸透镜（焦距为10cm）、光屏依次放在光具座上，并调节光屏中心、烛焰中心在____上，这样做的目的是____；
（2）当蜡烛、凸透镜和光屏处于如图所示的位置时，恰能在光屏上能得到清晰的像，则此时的像是倒立____（缩小/等大/放大）的实像；
（3）将蜡烛稍远离凸透镜，光屏上的像变模糊．要再次在光屏上得到清晰的像，可将光屏向____（左/右）移动，也可以不移动光屏，而在蜡烛和凸透镜之间再放上一个合适的____（凸透镜/凹透镜）．
19．在探究“水沸腾时温度随时间变化特点”的实验中，请完成下列问题：

（1）加热过程中某时刻温度计的示数如图甲所示，此刻温度计的示数是_____℃；
（2）当水温接近90℃时，每隔1 min记录一次温度，并绘制了水温随时间变化的图像如图乙所示，由图像可知：水的沸点为____℃，这种现象的原因是该处大气压____（选填“大于”“等于”或“小于”）标准大气压．
20．如图甲，在探究“不同物质吸热能力”的实验中：

（1）在两个相同的烧杯中加入初温相同、_____相同的水和煤油；实验时选用两个相同的电加热器加热，目的是使水和煤油在单位时间内_____．
（2）实验中记录下两种物质温度随时间的变化图象并描出了如图乙所示的图象，由图可知b物质是_____，分析图象还判断出_____（水/煤油）的吸热能力较强．
21．某同学在探究物态变化的实验中，在试管中放入少量碘．塞紧盖子放入热水中，观察到试管中固态碘逐渐消失，变为紫色的碘蒸气并充满试管．此过程固态碘发生的物态变化是______（填物态变化的名称）．在上述实验中，小明同学猜想：固态碘是先变成液体，再变成气体，因为速度太快，液态碘出现的时间太短，因而没有观察到．为验证猜想，他查询了一些小资料：碘的熔点是113.5℃；碘的沸点是184.4℃；水的沸点是100℃．
请你根据上述资料分析说明小明的猜想为什么是错误的：______．为了进一步探究此类现象，小明在试管中放入适量温水，然后放入一小块干冰（固态二氧化碳），此时观察到水中有大量气泡产生，同时水面上有大量白雾．水中大量的气泡是由______形成的．水面上大量的白雾是由______形成的．
22．如图所示，在探究光的反射定律时，将一块平面镜放在水平桌面上，再把一块纸板垂直放置在平面镜上．
实验时让光贴着纸板入射是为了_____如果纸板没有与平面镜垂直放置，当光贴着纸板沿AO入射时，_____（填“能”或“不能”）在纸板上看到反射光．为了便于测量和研究，需要把光路记录在纸板上，你的方法是：_____．为了得到反射角与入射角大小关系的普遍规律，应当_____．
五、计算题（本大题共2小题，共13分）
23．如图甲所示，电源电压可调，灯泡L规格为“9V，4.5W”且灯丝电阻不随温度变化，电流表量程为“0—0.6A”和“0—3A”，滑动变阻器的规格分别为“”和“”。

（1）将电源电压调到12V，闭合开关，移动滑片P，使灯泡正常发光，求灯泡的电阻和变阻器连入电路的电阻。
（2）调节电源电压，用的定值电阻替换灯泡，闭合开关，滑片P从最右端B点移到某处的A点，两表示数的U-I关系如图乙所示，滑片P在A点时，电压表示数为2V，电流表指针指到满偏刻度的五分之二，通过计算判断所用变阻器的规格及电源电压。
24．在学校科技节上，某同学根据学习的电学知识自己动手制作了一个功率可调的水加热器，设计电路简图如图所示，已知滑动变阻器R0的最大阻值为55Ω，用于加热的电阻丝R1的阻值为55Ω。闭合开关S后，求：

（1）电热丝的最小加热功率；
（2）在最小加热功率下，使1L常温的水温度升高22℃时所需要的加热时间。[不考虑热量损失， c水＝4.2×103J/（kg•℃）]
六、综合能力题（本大题共3小题，共18分）
25．如图甲为小颖同学设计的电热水器的原理图，该电热水器具有加热、保温功能，图甲中电磁继电器（线圈电阻不计）、热敏电阻R、保护电阻R0、电压恒为6V的电源U1、导线等组成控制电路，当电磁铁线圈中的电流I＜10mA时，继电器上方触点和触点c接通；当电磁铁线圈中的电流I≥10mA时，电磁铁的衔铁被吸下，继电器下方触点a、b接通，热敏电阻中允许通过的最大电流I0=15mA，其电阻R随温度变化的规律如图乙，热敏电阻和加热电路中的三只电阻R1、R2、R3均置于储水箱中，
已知R1=33Ω、R2=66Ω、R3=154Ω、U2=220V。
衔铁被吸下时，电热水器处于____（“保温”或“加热”）状态。 已知该热水器的加热效率为80%，则在加热状态下10分钟能将多少千克的水从20℃加热到50℃；____（结果保留一位小数）为使控制电路正常工作，保护电阻R0的阻值至少为多大？_____若R0为该值，衔铁刚好被吸下时储水箱中水温是多少？____
26．双轮电动平衡车越来越受到人们的喜爱。如图所示，质量为50kg的小红驾驶平衡车在平直的路面上匀速行驶，5min通过的路程为900m。已知平衡车的质量为10kg，轮胎与地面的总接触面积为25cm2，g取10N/kg。此过程中：
以小红为参照物，路边的树是_____的。平衡车的速度_____。平衡车对地面的压强______。
27．在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L标有“8V 4W”字样，定值电阻R1的阻值为6Ω．将滑动变阻器R2的滑片P置于最右端，闭合开关，电压表和电流表示数分别为8V和0.3A；移动滑片P至某一位置，电压表和电流表示数分别为1V和0.5A．
灯泡L正常发光时的电阻多大？滑动变阻器R2的滑片P在最右端时，闭合开关，灯泡L的实际功率多大？为使灯泡安全工作，R2的滑片能自由滑动，且滑片P滑到某一端时灯泡能正常发光，应采取怎样的保护措施？请具体说明．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
明确影子是由光的直线传播形成的现象，然后分析各个选项形成原理，选出符合题意的选项．
【详解】
A、湖中倒影是平面镜成像，属于光的反射现象，故A不符合题意；
B、日食的形成，是光的直线传播形成的现象，故B符合题意；
C、海市蜃楼属于光的折射现象，故C不符合题意；
D、雨后天空出现彩虹，是由于太阳光照到空气中的小水滴上，被分解为绚丽的七色光，即光的色散，属于光的折射，故D不符合题意．
故选B．
2、A
【解析】
试题分析：当物距大于二倍焦距时，所成的像是倒立缩小的实像，故A正确；照相机所成的像是实像，故B错；当镜头后缩时，物距更大，所成的像要变小，故C错；照相机的镜头相当于凸透镜，故D错；应选A．
【考点定位】凸透镜成像
3、C
【解析】
A. 声音不能在真空中传播，故A错误；
B. 学校附近禁止鸣笛是在声源处减弱噪声，故B错误；
C. 声音是由物体振动而产生的。敲门时，门的响声是由门的振动产生的。故C正确；
D. 次声波和超声波不在人的听觉范围内，人不能听到次声波和超声波，故D错误。
4、A
【解析】
由于A、B两线圈串联，则通过它们的电流是相同的，故A选项说法错误；当滑片向左移动时，滑动变阻器连入电路中的电阻变小，电路中电流增大，电磁铁的磁性增强，故B选项说法正确；实验中电磁铁的磁性强弱是通过吸引大头针的多少体现出来的，电磁铁能吸引的大头针越多，表明它的磁性越强，故C选项说法正确；当电流相同时，线圈匝数越多，电磁铁磁性越强，故D选项说法正确．
5、D
【解析】
A. 多个大功率用电器同时使用一个插座，容易造成电流过大，引发火灾，故A不符合安全用电的要求；
B. 生活用水是导体，用湿手触摸开关容易造成触电，故B不符合安全用电的要求；
C. 图中手没有接触试电笔笔尾的金属体，无法形成回路，做法错误，故C不符合安全用电的要求；
D. 用电器金属外壳接地，可避免因用电器漏电而发生触电事故，故D符合安全用电要求。
6、B
【解析】
产生感应电流的条件是闭合电路的一部分导体在磁场中做切割磁感线运动，本题图中可看出是闭合电路的一部分导体在磁场中了，本题就是判断是否做切割磁感线运动．磁感线方向是竖直向下的．
导体ab静止或在竖直方向上下运动，运动方向与磁感线方向平行，所以不会切割磁感线，不会产生感应电流．故选项AC不符合题意．
马蹄形磁体竖直向上运动，导体ab与磁体做相对运动，运动方向与磁感线方向平行，所以不会切割磁感线，不会产生感应电流．故选项D不符合题意．
导体ab在水平向左运动，运动方向与磁感线方向垂直，切割磁感线，产生感应电流．故B符合题意．
7、A
【解析】
A．甲、乙的振幅和频率都相同，所以音调和响度相同，故A正确符合题意；
B．甲、丙的振幅相同，但频率不同，所以响度相同，但音调不同，故B错误不符合题意；
C．乙、丁的波形不同，所以音色不同，故C错误不符合题意；
D．丙、丁的振幅不同，所以响度不同，故D错误不符合题意；

二、填空题（本大题7小题，共21分）
8、2 6.72×105 用水做汽车水箱中的冷却剂
【解析】
由题意知道，水的体积是：V=2L=2×10-3 m3，由 知道，水的质量是：m=ρV=1.0×103 kg/m3 ×2×10-3 m3 =2kg；因为一标准大气压下水的沸点是100℃，所以，水吸收的热量是：Q吸=cm△t=4.2×103 J/（kg•℃）×2kg×（100℃-20℃）=6.72×105 J；由于水的比热容最大，所以，生产生活中常利用它做冷却剂，例如用水做汽车水箱中的冷却剂。
9、60 镜面
【解析】
试题分析：入射光线与平面镜的夹角是30°，根据入射角的定义可知，入射角为90°﹣30°=60°；根据光的反射定律可知反射角等于入射角，即反射角为60°；平静的湖水相当于平面镜，湖水清澈可鉴说明湖水中出现了物体的像，该像是由于光在水面发生了镜面反射形成的。
考点：光的反射 镜面反射
10、缩小 照相机
【解析】
图中凸透镜成像时，物距等于20cm，像距等于15cm，此时物距大于像距，成倒立、缩小的实像，生活中使用的照相机就是利用物体在二倍焦距以外，像呈现在一倍焦距和二倍焦距之间的规律来工作的．
点睛：本题考查凸透镜成像规律，解决该题利用凸透镜成像时，物距大于像距时，成倒立、缩小的实像规律，解题技巧，物距与像距比较，哪个距离大对应尺寸也大．
11、红 无
【解析】
由题意可知，这一水位自动报警器的基本结构是一个电磁继电器，根据电磁继电器的基本工作原理，结合在此处的运用可描述其原理。
【详解】
图中所示的水位自动报警器工作原理：当水位到达B时，由于一般水具有导电性，那么电磁铁所在电路被接通，电磁铁具有磁性，向下吸引衔铁，从而接通红灯所在电路，此时红灯亮，而绿灯不亮；当绿灯亮时，衔铁与绿灯的触点接触，说明电磁铁无磁性。
12、﹣11
【解析】
由图知：10℃之间有10个小格，所以分度值为1℃；温度计的示数20℃在10℃下面，所以是零下，此时的温度为﹣11℃。
13、40N 费力
【解析】
杠杆在水平位置平衡，力竖直作用在杠杆上，力臂在杠杆上，力臂最大，用力最小．物体阻碍杠杆逆时针转动，拉力要促使杠杆逆时针转动，所以拉力要竖直向上．分析动力臂和阻力臂，知道阻力、阻力臂、动力臂，根据杠杆平衡条件求出动力．根据动力臂和阻力臂大小判断是省力杠杆，还是费力杠杆．由
F1· L1=F2·L2
F ·OA=G·OB
OB= OA+ AB=0.3m+0.1m=0.4 m

∵ 40 N大于30N
∴ 费力杠杆
14、小 动 重力势 1750 不可再生 20
【解析】
流体的压强都会随着流速的增大而减小，超车过程中两车之间的空气流速增大，压强变小，形成压强差，容易发生事故．
避险车道的高度一般要比高速公路高度要高，汽车驶入避险车道停车的过程，高度增加，重力势能增加，动能转化为重力势能；
汽车的速度：v车=72km/h=20m/s，
根据公式P===Fv得：
汽车受到的牵引力：F===1750N，
∵汽车做匀速直线运动，所受的阻力和牵引力是平衡力，
∴汽车受到的阻力：f=F=1750N；
汽油会越用越少，不可能在短期内从自然界得到补充，所以它们属于不可再生能源。
内燃机对外做功一次时，完成四个冲程，飞轮转两圈。由题意可知，飞轮转速为2400r/min=40r/s，所以每秒钟内做功20次。

三、作图题（共7分）
15、
【解析】
试题分析：根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，先作出法线，再画出入射光线．
根据作出的入射光线，由折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，画出折射光线
解：先过反射点垂直界面画出法线，在法线左侧向反射点画出入射光线，反射角等于90°﹣45°=45°，所以入射角等于45°；
在法线右侧的水中从O点画出折射光线，注意折射角小于45°，如图所示：

【点评】特别强调不仅要会根据反射定律和折射定律由入射光线画反射光线和折射光线，而且要会根据反射或折射画出入射光线．
16、
【解析】
火线先过开关再入灯泡，由灯泡连到零线．因此右边的方框内应为开关，左边的方框内应为灯泡；
三孔插座的上面的孔接地线，左孔接入零线，右孔接火线．如图所示：.
．
17、
【解析】
发生两次折射,第一次是从水斜射入空气中,折射光线远离法线偏折,即折射角大于入射角;第二次是光由空气斜射射入水中,折射光线向法线偏折,即折射角小于入射角;
入射点与圆心的连线是法线,法线要画成虚线。当光由水斜射射入空气中时,折射光线远离法线偏折,即折射角大于入射角;当光由空气斜射射入水中时,折射光线向法线偏折,即折射角小于入射角,如图所示：

四、实验题（本大题共5小题，共20分）
18、主光轴 成像在光屏中央 缩小 左 凹透镜
【解析】
(1)在做实验的过程中，调整凸透镜和光屏的高度，使烛焰、凸透镜和光屏三者中心大致在同一高度，是为使烛焰的像成在光屏的中心。
(2)由题意知，f=10cm，所以2f=20cm.图中烛焰距凸透镜30cm时，物距u>2f.根据凸透镜成像的规律，所以此时成倒立、缩小的实像。
(3)将蜡烛稍远离凸透镜，光屏上的像变模糊。凸透镜成实像时，物近像远像变大，因此要再次在光屏上得到清晰的像，可将光屏靠近凸透镜，即向左移动；
若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的凹透镜，可以使光线推迟会聚。
19、86 97 小于
【解析】
（1）由甲图可知，该温度计的分度值是1℃，读数为86℃；
（2）由图象可知，第7分钟水开始沸腾，沸腾过程水的温度一直是97℃不变，故可以得出的结论是：水沸腾时继续吸收热量，温度保持97℃不变，即沸点为97℃．标准大气压下水的沸点为100℃，而此时的沸点为97℃，沸点低的原因可能是该处大气压小于标准大气压．
20、（1）质量；吸收的热量相等；（2）煤油；水．
【解析】
试题分析：（1）因为在探究“不同物质吸热能力”的实验中，应保证水和煤油的质量相同、吸收的热量相同．所以在两个相同的烧杯中加入初温相同、质量相同的水和煤油．选用相同电加热器的目的是：使水和煤油在相同时间内吸收相同的热量．
（2）①图甲中可知：Va＜Vb，
∵ρ水＞ρ煤油，
∴根据V=可知：质量相同时，V水＜V煤油，
∴可判断出a物质是水．
②根据图乙可知：在质量、升高相同的温度时，a物质的加热时间长，说明a物质吸收的热量比乙物质吸收的热量多；所以物质a的吸热能力强．
考点：比热容的概念、特点及其应用
21、升华 热水温度低于碘的熔点，碘不可能熔化 干冰吸热升华 水蒸气遇冷液化
【解析】
（1）碘由固态直接变成气态碘蒸气，所发生的物态变化是升华。
（2）小明的实验是用热水给碘加热，因为沸水的温度为100℃，低于碘的熔点，碘不可能熔化。
（3）干冰升华，由固态直接变成气态，使水中有大量气泡产生。升华吸热，同时水面有大量白雾，水面上大量的白雾是由水蒸气遇冷液化形成的。
22、显示光路 不能 见解析 进行多次实验
【解析】
（1）实验时如果不让光贴着纸板入射，则无法看见入射光线以及反射光线，就无法确定反射光线、入射光线和法线是否在同一平面内，因此实验时让光贴着纸板入射是为了通过纸板的漫反射，显示光路；
（2）法线在纸板上，法线与镜面垂直，入射光线、法线、反射光线在同一平面内，如果纸板与平面镜不垂直，则镜面的法线不在纸板上，入射光沿纸板照射后，反射光线不在纸板上，则我们在纸板上看不到反射光线；
（3）为了便于测量和研究，需要把光路记录在纸板上，可以在光路上描点，然后用笔连线画出光路，并标上序号以区分；
（4）只进行一次实验，根据一次测量就得出实验结论，实验结论不具有普遍性，为了得出普遍结论，使结论符合客观事实，应进行多次实验，进行多次测量．

五、计算题（本大题共2小题，共13分）
23、（1）18Ω，；（2）“”，14V
【解析】
（1）灯泡的电阻：；
此时灯泡正常发光，灯泡两端的电压等于其额定电压，串联电路中的电流等于其额定电流，
即；
变阻器连入电路的电阻：；
（2）由图乙可知，;
根据串联电路的电压特点得，在电源电压一定时，定值电阻R0两端电压的变化量等于电压表示数的变化量。即;
根据欧姆定律得，电路中电流的变化量为：
，故电流表选用的量程是0~3A；
电流表指针指到满偏刻度的，则，
所以,
则所用变阻器的最大阻值为：,
故所用变阻器的规格为“25Ω 3A”;
所用电源电压为：。
24、（1）220W（2）420s
【解析】
（1）由图可知：R1和滑动变阻器R0串联，当R0最大时，电路中的电流最小：I小===2A,电热丝R1的功率最小：P小=；
（2）设需要的加热时间为t，根据题意可得：P小t= c水,解得t=420s

六、综合能力题（本大题共3小题，共18分）
25、加热 8.4kg 200Ω 60℃
【解析】
(1)由电路图知：衔铁被吸下时,R1、R2并联,根据并联电阻的总电阻小于其中任一电阻,由P=，电功率最大，为加热状态；
(2)由电路图知,加热状态下：R1、R2并联，R并===22Ω
10min加热电路产生的热量Q=t=×600s=1.32×106J，
10分钟内水只收的热量Q′=Q×η=1.32×106J×80%=1.056×106J；
由Q=cmt得，水的质量：m===8.4kg.
(3)由图乙可知，热敏电阻的最小值是R=200Ω，
当R最小,控制电路中的电流不超过最大值时,保护电阻R0阻值最小，
由I0=得：保护电阻R0的最小值R0=−R=−200Ω=200Ω，
由题意知，衔铁刚好被吸下时，电路电流I=10mA=0.01A，
此时电流总电阻R总===600Ω，
此时热敏电阻R=R总−R0=600Ω−200Ω=400Ω，
由图2可知，此时水温为60℃。
26、运动 3m/s 2.4×105Pa
【解析】
（1）在平衡车行驶过程中，小红与路边的树之间发生了位置改变，所以，以小红为参照物，树是运动的；
（2）平衡车的速度： v＝＝＝3m/s；
（3）小红和电动平衡车的总重力： G总＝（m人+m车）g＝（50kg+10kg）×10N/kg＝600N，
车对水平地面的压力：F＝G总＝600N，
车对水平地面的压强： p＝＝＝2.4×105Pa。
27、（1）16Ω；（2）0.66W；（3）串联一个2Ω的电阻．
【解析】
试题分析：由电路图可知，灯泡、R1、R2串联连接，电压表测R2两端的电压，电流表测电路中的电流．
（1）灯泡正常发光时的功率和额定功率相等，根据P=求出灯泡的电阻；
（2）已知滑片在某一点时电压表和电流表的示数，然后灯泡的额定电流比较确定灯泡的发光情况，并根据欧姆定律的变形公式求出R1两端电压，再根据串联电路电压的特点求出电源电压；当P在最右端时，根据欧姆定律的变形公式求出R1两端电压，再利用串联电路电压的特点求出灯泡两端电压，最后利用P=UI求出灯泡的实际功率；
（3）根据题意确定滑动变阻器的位置，然后根据欧姆定律的变形公式求出电路中的总电阻，最后根据串联电路电阻的特点求出串联电阻的阻值．
解：
由电路图可知，灯泡、R1、R2串联连接，电压表测R2两端的电压，电流表测电路中的电流．
（1）由P=可得，灯泡正常发光时的电阻：
RL===16Ω；
（2）由P=UI可得，灯泡正常发光时的电流：
IL===0.5A，
P在某一位置时，U2=1V，I=0.5A，则此时灯泡正常发光，并且灯泡两端电压为8V，
由I=可知，电阻R1两端电压：U1=IR1=0.5A×6Ω=3V，
串联电路中总电压等于各分电压之和，
所以电源的电压：U=UL+U1+U2=8V+3V+1V=12V；
当P在最右端时，U2′=8V，I′=0.3A，
则电阻R1两端电压：U1′=I′R1=0.3A×6Ω=1.8V，
灯泡两端的实际电压：UL′=U﹣U1′﹣U2′=12V﹣1.8V﹣8V=2.2V，
灯泡的实际功率：PL′=UL′IL′=2.2V×0.3A=0.66W；
（3）根据题意可知，滑片P在最左端时，灯泡正常发光，
此时电路中的总电阻：R===24Ω，
所以需要在电路中串联定值电阻的阻值：R′=R﹣RL﹣R1=24Ω﹣16Ω﹣6Ω=2Ω．
答：（1）灯泡L正常发光时的电阻是16Ω；
（2）滑动变阻器R2的滑片P在最右端时，闭合开关，灯泡L的实际功率为0.66W；
（3）在电路中串联一个2Ω的电阻．
