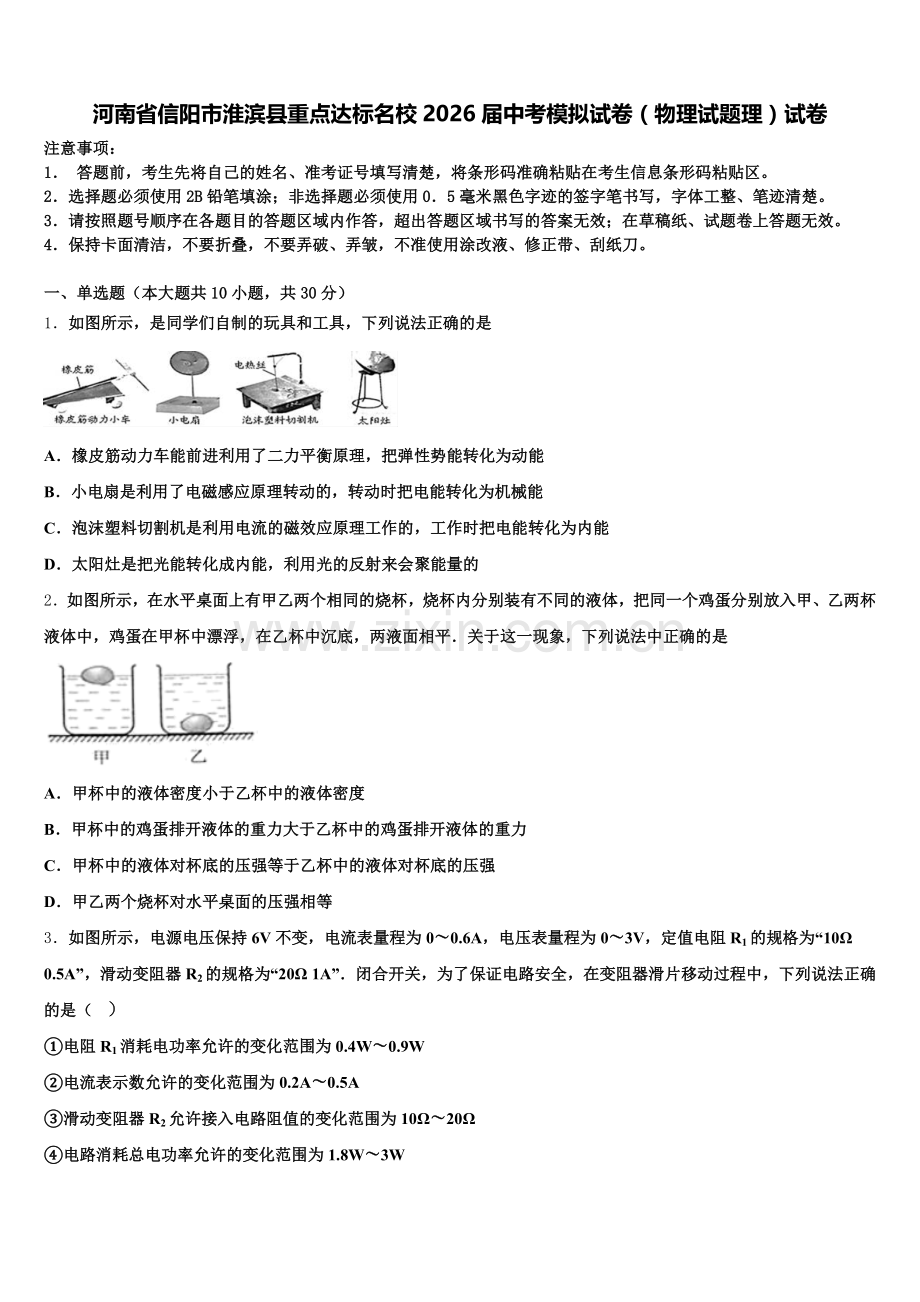

河南省信阳市淮滨县重点达标名校2026届中考模拟试卷（物理试题理）试卷
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单选题（本大题共10小题，共30分）
1．如图所示，是同学们自制的玩具和工具，下列说法正确的是

A．橡皮筋动力车能前进利用了二力平衡原理，把弹性势能转化为动能
B．小电扇是利用了电磁感应原理转动的，转动时把电能转化为机械能
C．泡沫塑料切割机是利用电流的磁效应原理工作的，工作时把电能转化为内能
D．太阳灶是把光能转化成内能，利用光的反射来会聚能量的
2．如图所示，在水平桌面上有甲乙两个相同的烧杯，烧杯内分别装有不同的液体，把同一个鸡蛋分别放入甲、乙两杯液体中，鸡蛋在甲杯中漂浮，在乙杯中沉底，两液面相平．关于这一现象，下列说法中正确的是

A．甲杯中的液体密度小于乙杯中的液体密度
B．甲杯中的鸡蛋排开液体的重力大于乙杯中的鸡蛋排开液体的重力
C．甲杯中的液体对杯底的压强等于乙杯中的液体对杯底的压强
D．甲乙两个烧杯对水平桌面的压强相等
3．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（ ）
①电阻R1消耗电功率允许的变化范围为0.4W～0.9W
②电流表示数允许的变化范围为0.2A～0.5A
③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω
④电路消耗总电功率允许的变化范围为1.8W～3W

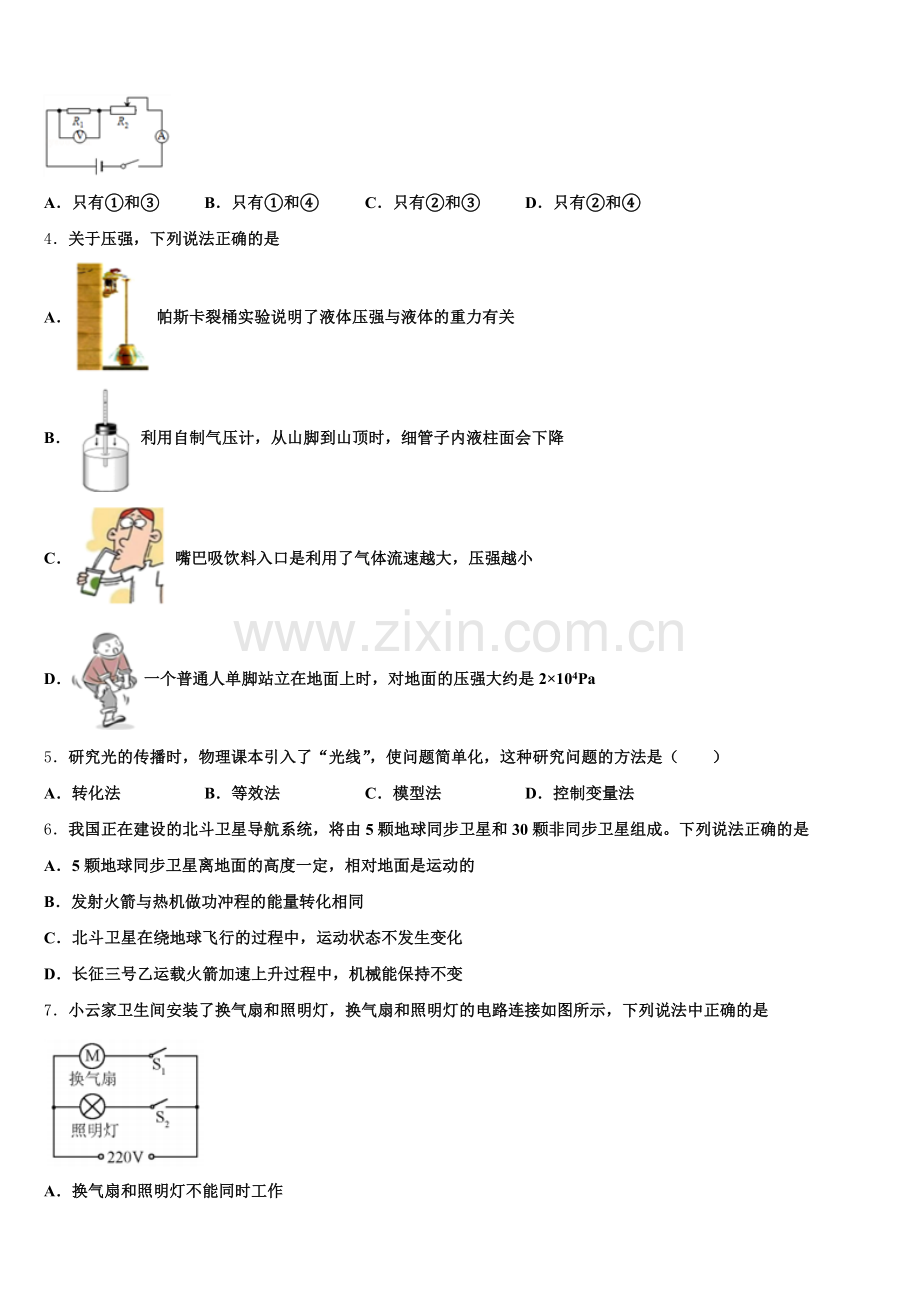

A．只有①和③ B．只有①和④ C．只有②和③ D．只有②和④
4．关于压强，下列说法正确的是
A．帕斯卡裂桶实验说明了液体压强与液体的重力有关
B．利用自制气压计，从山脚到山顶时，细管子内液柱面会下降
C．嘴巴吸饮料入口是利用了气体流速越大，压强越小
D．一个普通人单脚站立在地面上时，对地面的压强大约是2×104Pa
5．研究光的传播时，物理课本引入了“光线”，使问题简单化，这种研究问题的方法是（　　）
A．转化法 B．等效法 C．模型法 D．控制变量法
6．我国正在建设的北斗卫星导航系统，将由5颗地球同步卫星和30颗非同步卫星组成。下列说法正确的是
A．5颗地球同步卫星离地面的高度一定，相对地面是运动的
B．发射火箭与热机做功冲程的能量转化相同
C．北斗卫星在绕地球飞行的过程中，运动状态不发生变化
D．长征三号乙运载火箭加速上升过程中，机械能保持不变
7．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是

A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
8．下列关于力与运动的关系说法正确的是（　　）
A．自行车从斜坡冲下来时不容易停下来，说明速度越大惯性越大
B．物体不受力的情况下也能运动
C．做曲线运动的物体，受到的力也可能是平衡力
D．只受一对平衡力匀速运动的物体，若去掉其中一个力，则物体的运动速度一定增大
9．有下列几种做法：①用手接触三节串联的铅蓄电池组；②用手去捡落在地上的高压输电线；③用湿布去擦亮着的电灯泡；④站在地上用手碰家庭电路中的火线．其中会发生触电事故的做法是
A．②③       B．①③      C．②③④     D．①②③④
10．如图水平桌面上放一杯冰水，冰块漂在水面上，爱米利用细管用力吸冰水的过程中

A．大气压没有起作用
B．冰块相对容器是静止的
C．容器底部受到水的压强减小
D．冰块的内能和重力势能都不变
二、多选题（本大题共3小题，共12分）
11．如图所示是小明探究导体回路的一部分在磁场中运动产生感应电流的实验情景（图中箭头表示导体的运动方向）．关于小明的探究实验，下列说法中正确的是

A．对比甲、乙两次实验可以探究感应电流方向与磁场方向是否有关
B．对比乙、丙两次实验可以探究感应电流方向与导体运动方向是否有关
C．对比甲、丙两次实验可以探究感应电流方向与磁场方向是否有关
D．对比乙、丁两次实验可以探究感应电流的产生与导体切割磁感线是否有关
12．下列说法中正确的是（ ）
A．物体吸热时，温度不一定升高
B．擦黑板时看到粉尘在空中飞舞，这是分子在运动
C．柴油机的做功冲程是将机械能转化为内能
D．在高山上烧水时，温度不到90℃水就沸腾了，是因为水的沸点与气压有关
13．图展示了我国古代劳动人民的智慧成果，对其中所涉及的物理知识，下列说法中正确的是
A．孔明灯在上升过程中，只受重力
B．司南能够指南北是利用了磁体受地磁场的作用
C．紫砂壶不属于连通器
D．正在发声的编钟一定在振动
三、填空题（本大题共5小题，共10分）
14．如图所示,用同一滑轮按甲、乙两种方式匀速提升同一物体，物体重100N，滑轮重25N，绳重和摩擦不计. 图甲中F甲=________N，图乙装置的机械效率η乙=______，若图乙中减小物重，机械效率将______.

15．一只标有”8V 0.4A”的小灯泡，接在电源电压为12V的电路中，为使其正常发光，应串联一个_____Ω的电阻；该电阻通电10s所产生的热量是_____J．
16． “影”是生活中常见的光现象，如留下美好记忆照片的“摄影”属于光的_____、湖岸景色在水中形成的“倒影”属于光的_____．
17．小甘家的电能表如图所示，他家能同时工作的用电器的总功率不宜超过________W．若单独将某一用电器接入电路工作时，测得电能表的转盘在6min内转过了30转，则该用电器的功率是__________W．

18．如图所示，是台球比赛中球杆击球后两球相撞的场景，此现象说明力能改变物体的________，台球在桌面上滚动的过程中，球杆对台球________（选择“做功”或“不做功”）．

四、计算题（本大题共3小题，共29分）
19．如图甲所示，把一质量为8kg，棱长为0.1m的正方体实心金属块，放入水平放置装水的平底圆柱形容器中，金属块静止后沉在容器底部（未与容器底部紧密接触）此时水面到容器底的高度为0.25m．（ρ水＝1.0×103kg/m3，g＝10N/kg）求：

（1）金属块受到的浮力：
（2）金属块的密度：
（3）水对金属块下表面的压强：
（4）若用图乙所示的滑轮组，把金属块在水中匀速提升（金属块未露出水面，忽略水对物体的阻力）时，此过程绳子自由端的拉力F为50N，求滑轮组的机械效率．
20．如图所示，铁桶重20N，桶的底面积为200cm2，往桶里倒入80N的水，水的深度25cm，平放在面积为1m2的水平台面上，（g取10N/kg）求：
水对桶底的压强多大？桶底受到水的压力多大？台面受到桶的压强多大？
21．杠杆的动力臂l1为2 m，阻力臂l2为0. 2 m，若阻力F2为300 N，求杠杆平衡时的动力F1．
五、作图题（本大题共2小题，共4分）
22．按要求作图如图，质量分布不均匀的长方形物体放在水平地面上，A点是它的重心，如果用力只使物体一端稍微离开地面，在物体上画出所施加最小力的示意图及其力臂．
（_______）

23．如图所示,氢气球下吊一物体,不计空气阻力,物体沿MN方向做匀速直线运动，请画出物体所受力的示意图．

六、实验探究题（本大题共3小题，共15分）
24．用如图的电路来测量未知电阻Rx的阻值，R0阻值已知。
请将以下实验步骤补充完整。
A．对照电路图连接好电路，并将滑动变阻器的滑片滑至最_____（填“左”或“右”）端。
B．闭合开关，调节滑动变阻器，使电流表指针方便读数，_____。
C．断开开关，整理器材。用测量所得的物理量和已知量符号表示出待测电阻Rx＝_____。写出本实验中滑动变阻器的两个作用_____、_____。
25．在“测定小灯泡额定功率”的实验中，电源电压为6V，小灯泡的额定电压为3.8V．
(1)请在图甲中用笔画线代替导线，完成电路连接．
（_______）

（2）闭合开关，在将滑动变阻器的滑片从一端缓慢移到另一端的过程中，发现电压表示数U与滑片移动距离x的关系如图乙所示，电压调节非常不方便，这是由于选用了____ (选填“A”或“B”)滑动变阻器．
可供选用的滑动变阻器:
滑动变阻器A(阻值范围0-500Ω，滑片行程10cm)；
滑动变阻器B(阻值范围0-50Ω，滑片行程10cm)．
（3）换用了另一个滑动变阻器并接通电路后，移动滑片位置，当电压表的示数为3.8V时，电流表的示数如图丙所示，则小灯泡额定功率为____W．
（4）小明想换用其他规格的小灯泡再做该实验，但他却操作有误，在未断开开关的情况下，直接将小灯泡从灯座上拔出，那么拔出后电压表、电流表的示数变化情况是____．
（5）实验中刚刚测完上述（4）中的一个数据，电流表突然损坏了．他们找到了一个阻值为10Ω的定值电阻R0和一个单刀双掷开关并设计出电路图（如图丁），重新进行了测量．请完成以下步骤：
步骤一：S2与接线柱1接通，闭合S1，调节滑动变阻器滑片，使电压表示数为____；
步骤二：保持滑动变阻器阻值____（选填“变大”、“不变”、“变小”），将S2改与接线柱2接通，读取电压表读数UR；
步骤三：断开S1、S2，整理器材．
写出灯泡额定功率的表达式P=____．（用已知量和测量量表示）
26．如图是探究凸透镜成像的实验。将蜡烛、透镜、光屏放在如图所示的位置时，光屏上出现了清晰的像，利用这一原理的光学仪器是______（“照相机”“投影仪”“放大镜”）；如要使光屏上的像变的更小些，可将凸透镜向______（“左”“右”）移动一段距离。

参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
A、橡皮筋动力车能前进是通过把弹性势能转化为动能而获得动力，而不是利用二力平衡原理，故A错误；
B、小电扇是利用了通电线圈在磁场中受力转动的原理，转动时把电能转化为机械能，故B错误；
C、泡沫塑料切割机是利用电流的热效应工作的，工作时把电能转化为内能，故C错误；
D、太阳灶是利用光的反射来会聚太阳光（会聚能量），将光能转化为内能，故D正确。
2、B
【解析】
由图可知，鸡蛋在甲、乙两杯中分别处于漂浮和下沉状态，物体漂浮或悬浮时，受到的浮力和自身的重力相等；物体下沉时，浮力要小于重力，故鸡蛋在甲中受到的浮力大于在乙中受到的浮力，根据阿基米德原理知：鸡蛋排开甲液体的重力大于乙杯中的鸡蛋排开液体的重力，故B正确；
ρ甲＞ρ鸡蛋时鸡蛋漂浮，ρ乙＜ρ鸡蛋时鸡蛋下沉，故甲杯中液体的密度大于乙杯中液体的密度，两杯中液面相平，由p＝ρgh可知，甲杯底压强大于乙杯底压强，故AC错误．
因为鸡蛋在甲中漂浮，乙中下沉，V排甲＜V排乙，又因为两液面相平，液体的体积与排开液体的体积之和相同；
所以甲液体的体积大于乙液体的体积，知ρ甲＞ρ乙根据m＝ρV知，m甲＞m乙，G甲＞G乙
甲乙两个烧杯对水平桌面的压力：F＝G液体+G鸡蛋+G容器，所以F甲＞F乙，根据p＝知，甲烧杯对水平桌面的压强大于乙烧杯对水平面的压强，故D错误．
3、A
【解析】
①电压表示数为3V时，电阻R1通过的电流为：
，与元件的允许电流值比较得，电路中最大电流为0.3A，此时R1的最大功率为：，
当滑动变阻器接入电路的电阻最大时，电路中电流最小为：
，则R1的最小功率为：
，
故电阻R1消耗电功率允许的变化范围为0.4W～0.9W，①正确；
②由①的解答过程可知，电流表示数允许的变化范围为0.2A～0.3A．故②错误
③电压表示数为3V时，电流为0.3A，此时滑动变阻器接入电路的最小电阻为：
，
故滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω，③正确；
④电流最大时，电路最大功率为：
；
电流最小时，电路最小功率为：
，
电路消耗总电功率允许的变化范围为1.2W～1.8W，故④错误；
故选A．
点睛：重点是电路的动态分析及电功率的计算，关键是理解“保证电路安全”的意思，即各个电表及电路元件，都不能超量程或允许的最大值，再结合欧姆定律分析，本题中，滑动变阻器阻值最大时，电流小，电压表示数也小，所以不会影响电路安全；电阻变小时，电流增大，电压表的示数也增大，根据比较参数确定电路中的最大电流．
4、D
【解析】
A. 图中帕斯卡裂桶实验，说明了液体压强随深度的增加而增大，故错误；
B. 自制气压计是当外界气压减小时，液体在内部气压的作用下使液柱上升，故错误；
C. 用吸管喝饮料时，吸管内压强减小，饮料在大气压的作用下把饮料压入嘴里，所以用吸管吸饮料是大气压作用的结果，故错误；
D. 一个普通人质量约50kg，其对地面的压力=50kg×10N/kg=500N，单脚站立在地面上时与地面的接触面积大约为：S=250cm2=0.025m2，对地面的压强为：，故正确．
5、C
【解析】
在研究光的传播时，利用光线反映光的本质，间接研究光的传播，研究起来更方便、更形象，这种研究问题的方法叫模型法；
故选C.
6、B
【解析】
A、5颗地球同步卫星离地面的高度一定，相对地面的位置没有发生改变，所以这些地球同步卫星是静止的，故A错误；
B、发射火箭与热机做功冲程的能量转化相同，都是将内能转化为机械能,故B正确；
C、北斗卫星在绕地球飞行的过程中，运动方向不断发生变化，所以其运动状态发生变化，故C错误；
D、长征三号乙运载火箭加速上升过程中，速度越来越快，动能越来越大，高度越来越大，重力势能越来越大，所以机械能越来越大，故D错误。
7、D
【解析】
AB、两电器并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故AB错误；
C、由于两电器功率不同，则电流不一定相同；故C错误；
D、由并联电路的特点可知工作时两端的电压一定相等，故D正确．
故选D．
8、B
【解析】
（1）惯性是物体的固有属性，它指的是物体能够保持原来的运动状态的一种性质，惯性大小与物体的质量有关，质量越大，惯性越大．
（2）根据牛顿第一定律可知，当物体不受任何外力的情况下，总保持静止状态或匀速直线运动状态．
（3）物体运动轨迹是曲线的运动，称为“曲线运动”．当物体所受的合外力和它速度方向不在同一直线上，物体就是在做曲线运动．
（4）力可以改变物体的运动状态．
【详解】
A、惯性大小只与物体的质量有关，质量越大，惯性越大，与其他因素无关，故A错误；
B、牛顿第一定律告诉我们，当物体不受任何外力的情况下，总保持静止状态或匀速直线运动状态，故B正确；
C、既然是曲线运动，它的速度的方向必定是改变的，所以曲线运动一定是变速运动，不可能是受到平衡力的作用，故C错误；
D、只受一对平衡力匀速运动的物体，若去掉其中一个力，如果撤去的这个力是物体运动的动力，则物体将会做减速运动，故D错误．
故选B．
9、C
【解析】
①三节串联着的铅蓄电池组的电压是6V，不高于36V的电压对人体来说是安全的，因此不会触电；
②用手去捡落在地上的高压输电线，高压输电线的电压高达好几万伏，对人体来说是不安全的，会发生触电事故；
③用湿抹布擦亮着的电灯时，由于水是导体，很容易发生触电事故；
④站在地上用手碰家庭电路中的火线，使人体和大地构成了通路，人会发生触电事故；
故选C。
重点是安全用电的常识，牢记四不，即不接触低压带电体，不靠近高压带电体，不弄湿用电器，不损坏绝缘层．
10、C
【解析】
A、用细管用力吸冰水时，要先把细管内的空气吸出，细管内气压小于外界大气压，在大气压的作用下冰水被压入细管，所以用细管吸冰水利用了大气压，故A错误；
B、利用细管用力吸冰水的过程中，杯内液面下降，冰块随水面一起下降，此过程中冰块相对于容器发生了位置变化，所以冰块相对容器是运动的，故B错误；
C、利用细管用力吸冰水的过程中，杯内液面下降，根据p＝ρgh可知，容器底部受到水的压强减小，故C正确；
D、利用细管用力吸冰水的过程中，冰块随水面一起下降，所以冰块的重力势能变小，此过程中冰块会从空气中吸热，故其内能增大，故D错误。

二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A. 图甲和图乙中，磁场方向不相同，导体运动方向相同，电流方向不同，即可以得到感应电流方向与磁场方向有关，故A正确；B. 图乙和图丙中，磁场方向相同，不同的是导体运动方向，可以说明感应电流的方向与导体运动方向有关，故B正确；C. 图甲和图丙中，磁场方向和导体运动方向都不相同，无法研究两者与感应电流的关系，故C错误；D. 图乙中，导体做切割磁感线运动，有感应电流产生，图丁中，沿磁感线运动，无感应电流产生，对比乙、丁两次实验可以探究感应电流的产生与导体切割磁感线是否有关，故D正确．故选ABD．
此题的实验中，涉及到感应电流方向、磁场方向、导体运动方向三个变量，若要研究他们之间的关系，就要用到控制变量法，那么就应该从四个图中的“变”与“不变”入手分析．
12、AD
【解析】
A．晶体熔化吸热，但温度保持不变，全部溶化后，继续吸热，温度又会上升。故此选项正确；
B．粉尘在空中飞舞是固体小颗粒所做的机械运动，不属于分子运动。故此选项错误；
C．柴油机的做功冲程是将内能转化为机械能。故此选项错误；
D．高山上气压低，水的沸点降低。所以在高山上烧水，不到90℃就沸腾了。故此选项正确。
故选AD。
13、BD
【解析】
A、孔明灯在上升过程中，不但受到重力而且受到浮力的作用，故A错误；
B、地磁场能对地球附近的磁体产生磁力，所以司南能够指南北是受地磁场的作用，故B正确；
C、茶壶的壶嘴和壶身上端开口，底部相互连通，是利用连通器的原理，故C错误；
D、正在发声的物体都在振动，所以发声的编钟一定在振动，故D正确．
故选BCD．

三、填空题（本大题共5小题，共10分）
14、100 80 % 变大
【解析】
（1）由图可知，甲滑轮是定滑轮，绳重和摩擦不计，使用该滑轮不省力，所以拉力等于物体的重力，即F甲=G=100N；
（2）乙滑轮是动滑轮，绳重和摩擦不计，有用功W有用=Gh，总功W总=（G+G轮）h，
则动滑轮的机械效率；
（3）当提升重物的重力增加，做的有用功就变大，而额外功几乎不变，有用功在总功中所占的比例变大，所以机械效率变大．
故答案为100；80%；变大．
15、10 1
【解析】
根据串联电路的电压特点求出串联电阻两端的电压，根据串联电路的电流特点得到电路中的电流，利用欧姆定律求出串联电阻的阻值，根据焦耳定律求出串联电阻产生的热量．
【详解】
根据串联电路中总电压等于各分电压之和，则串联电阻R两端电压：，因串联电路中各处的电流相等，所以灯泡正常工作时电路中的电流：I=0.4A，由可得，串联电阻R的阻值：；此时该电阻通电10s产生的热量为：．
故答案为10；1．
本题考查了串联电路的特点和欧姆定律、焦耳定律的灵活运用，关键是知道灯泡正常发光时的电压和额定电压相等、正常发光时的电流和额定电流相等．
16、折射 反射
【解析】
留下美好记忆照片的“摄影”属于光的光的折射，湖岸景色在水中形成的“倒影”是平面镜成像属于光的反射．
17、4400 100
【解析】
[1]由图可知电能表允许通过的最大电流为20A，所以同时工作的用电器的最大总功率
P=UI=220V×20A=4400W；
[2]电能表转30转消耗的电能:

所以用电器的功率为:
．
18、运动状态 不做功
【解析】
力的作用效果是：一是可以改变物体的运动状态，二是可以使物体发生形变．由图中的场景说明力能改变物体的运动状态．做功的两个必要因素是有力作用在物体上，且物体在力的方向上移动一段距离．台球在桌面上滚动的过程中，球杆对台球没有力的作用，故不做功．

四、计算题（本大题共3小题，共29分）
19、（1）10N：（2）8×103kg/m3；（3）2500Pa：（4）70%．
【解析】
（1）金属块的体积：V金=（0.1m）3=1×10﹣3m3，
由于金属块下沉后静止在容器底部，则V排=V金=1×10﹣3m3，
金属块受到的浮力：F浮=ρ水V排g=1×103kg/m3×1×10﹣3m3×10N/kg=10N；
（2）金属块的密度：ρ金==8×103kg/m3；
（3）水对金属块下表面的压强：p=ρ水gh=1×103kg/m3×10N/kg×0.25m=2500Pa；
（4）金属块的重力：G=mg=8kg×10N/kg＝80N，
由图知，n=2，
滑轮组的机械效率：η==70%．
答：（1）金属块受到的浮力为10N：
（2）金属块的密度为8×103kg/m3；
（3）水对金属块下表面的压强为2500Pa：
（4）滑轮组的机械效率为70%．
20、（1）2.5×103 Pa；（2）50N；（3）5×103 Pa
【解析】
（1）水对桶底的压强： ；
（2）由 可得，桶底受到水的压力： ；
（3）台面受到桶的压力：F′=G桶+G水=20N+80N=100N，台面受到桶的压强：.
21、30 N
【解析】
杠杆平衡时

五、作图题（本大题共2小题，共4分）
22、
【解析】
由图可知，A点是长方体的重心，故以长方体的左下角为支点时，阻力臂最短，以其左下角与右上角的连线为最长动力臂时，动力最小，使物体的右端稍微离开地面，最小动力的方向斜向右上方，如图所示：

23、
【解析】
分析：①若匀速直线运动或静止状态的物体受力，则受到的力一定是平衡力；
②二力平衡的条件是：大小相等，方向相反，作用在同一物体上，作用在同一条直线上；
③地面附近的物体受到重力的作用，重力的方向始终是竖直向下的，与物体的运动情况无关
解答：不计空气阻力，重物在空中沿MN斜向上做匀速直线运动时，处于平衡状态，在运动中重物受到重力、细线的拉力的作用，重力的方向总是竖直向下的，拉力的方向应竖直向上；所以氢气球和重物应该在同一条竖直线上，因此过重心沿竖直向下的方向画出重力G，沿竖直向上的方向画出拉力F拉，而且大小相等，如图所示：

【点睛】画力的示意图，是用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．若需要画出物体受到的多个力的示意图时，要将这几个力画成共点力．

六、实验探究题（本大题共3小题，共15分）
24、右 读出电流表A1、A2的示数分别为I0、Ix 保护电路 改变电阻两端的电压和通过电阻的电流，进行多次测量
【解析】
（1）A、在闭合开关前，应将变阻器滑片移至最大阻值处，即最右端；
B、连接好电路，闭合开关，调节滑动变阻器的滑片，测出通过定值电阻和被测电阻的电流I0，Ix。
（2）并联电路电压相等，所以：I0R0=IxRx。所以Rx=。
（3）闭合开关前，滑片处于最大阻值处，电路电阻最大，电流最小，对电路起保护作用。为了减小误差，需要移动滑片，多次测量电阻的阻值，求平均值。
25、B1.9W电流表无示数，电压表示数变大3.8V不变
【解析】
(1)灯泡的额定电压为3.8V,则电压表的量程为015V,且与灯泡并联,滑动变阻器的任意上方接线柱与灯泡串联,如下图所示:

(2)由图乙可以知道,滑片移动时灯泡两端电压的变化开始不很不明显,说明滑动变阻器选择最大的阻值较大,为使电压调节方便应选B滑动变阻器;
(3)由实物电路图可以知道,电流表的量程为00.6A,分度值为0.02A,则乙图中电流表的示数为0.5A,小灯泡额定功率为:P=UI=3.8V0.5A=1.9W;
(4)直接将小灯泡从灯座上拔出，电压表并联在电路中，由于电压表内阻很大，电路中电流几乎没有，故电流表无示数，电压表示数变大，约等于电源电压；
(5)实验步骤:①电路图如图所示.
②步骤一:S2与接线柱1接通,闭合S1,调节滑动变阻器滑片,使电压表示数为3.8V
步骤二:保持滑动变阻器阻值不变,将S2改与接线柱2接通,读取电压表读数UR
步骤三:断开S1、S2,整理器材.
③根据滑动变阻器的不变得:=,
计算得出:I=
小灯泡的额定功率为:
P=UI=3.8V=
26、照相机 右
【解析】
烛焰到凸透镜的距离是物距，光屏到凸透镜的距离是像距。由图知道，物距大于像距，由凸透镜成像规律知道，此时成倒立、缩小的实像，应用于照相机； 要使光屏上的像变的更小，应增大物距，减小像距，凸透镜要向右移动。
