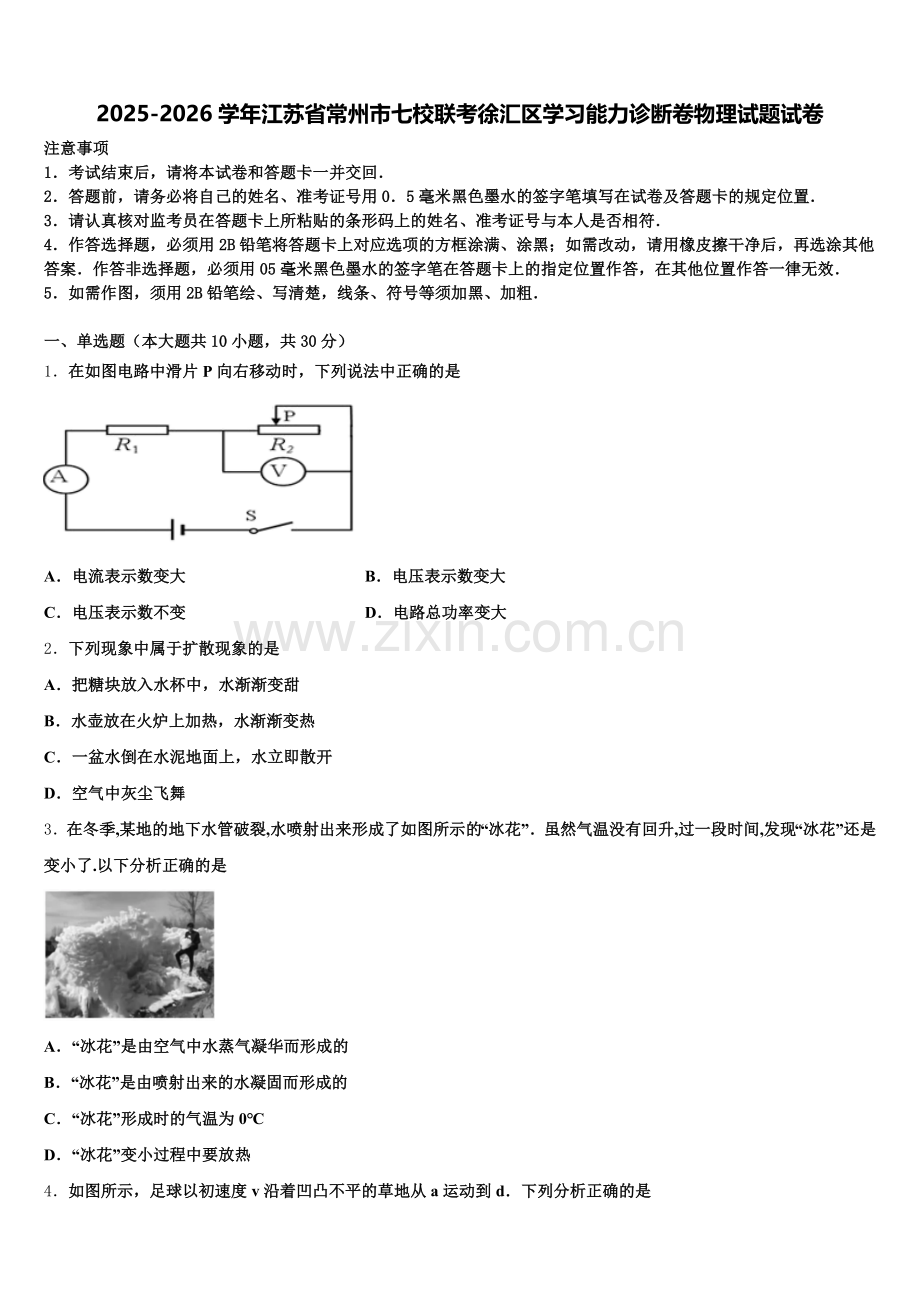

2025-2026学年江苏省常州市七校联考徐汇区学习能力诊断卷物理试题试卷
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单选题（本大题共10小题，共30分）
1．在如图电路中滑片P向右移动时，下列说法中正确的是

A．电流表示数变大 B．电压表示数变大
C．电压表示数不变 D．电路总功率变大
2．下列现象中属于扩散现象的是
A．把糖块放入水杯中，水渐渐变甜
B．水壶放在火炉上加热，水渐渐变热
C．一盆水倒在水泥地面上，水立即散开
D．空气中灰尘飞舞
3．在冬季,某地的地下水管破裂,水喷射出来形成了如图所示的“冰花”．虽然气温没有回升,过一段时间,发现“冰花”还是变小了.以下分析正确的是

A．“冰花”是由空气中水蒸气凝华而形成的
B．“冰花”是由喷射出来的水凝固而形成的
C．“冰花”形成时的气温为0℃
D．“冰花”变小过程中要放热

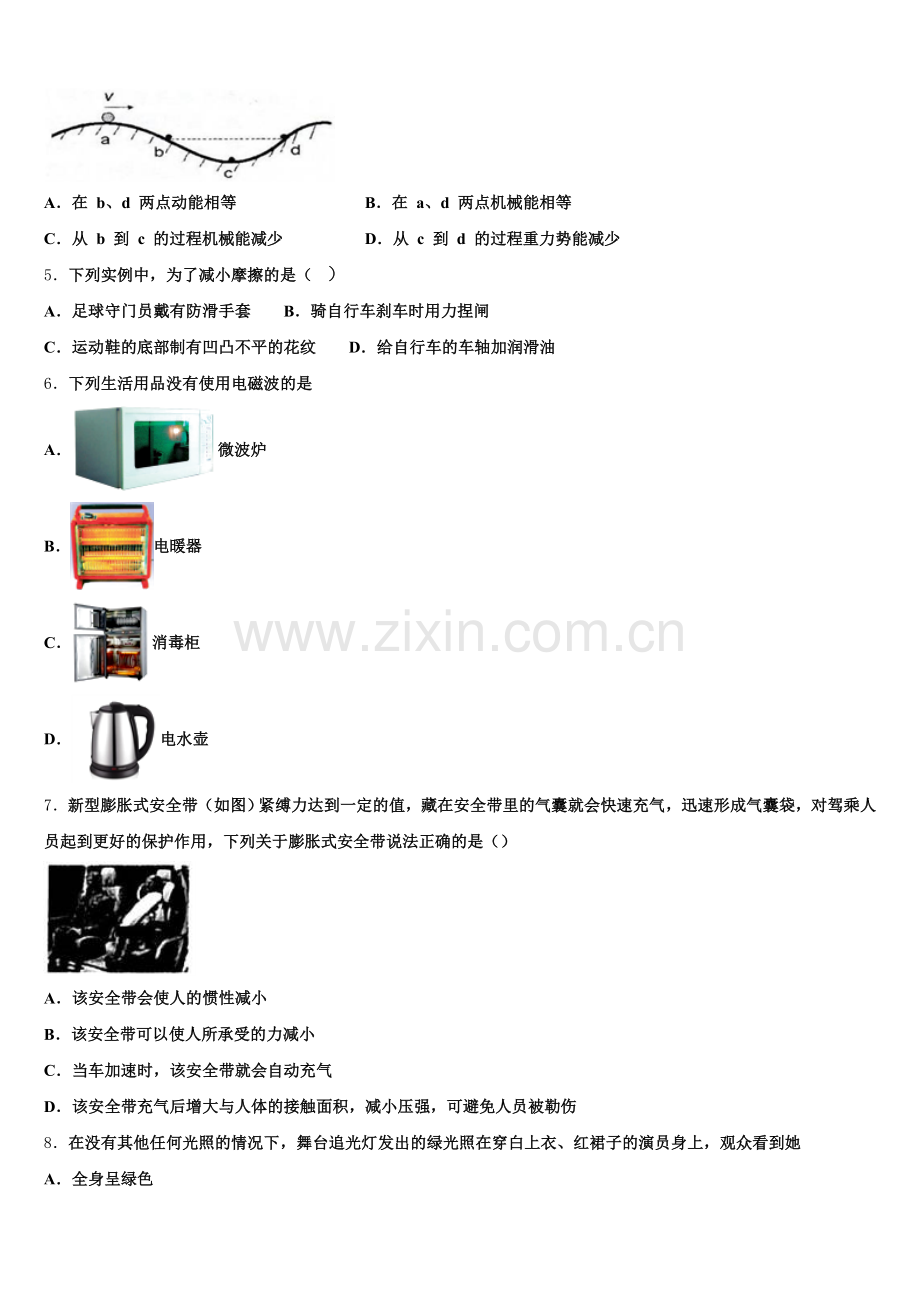

4．如图所示，足球以初速度v沿着凹凸不平的草地从a运动到d．下列分析正确的是

A．在 b、d 两点动能相等 B．在 a、d 两点机械能相等
C．从 b 到 c 的过程机械能减少 D．从 c 到 d 的过程重力势能减少
5．下列实例中，为了减小摩擦的是（ ）
A．足球守门员戴有防滑手套 B．骑自行车刹车时用力捏闸
C．运动鞋的底部制有凹凸不平的花纹 D．给自行车的车轴加润滑油
6．下列生活用品没有使用电磁波的是
A．微波炉
B．电暖器
C．消毒柜
D．电水壶
7．新型膨胀式安全带（如图）紧缚力达到一定的值，藏在安全带里的气囊就会快速充气，迅速形成气囊袋，对驾乘人员起到更好的保护作用，下列关于膨胀式安全带说法正确的是（）

A．该安全带会使人的惯性减小
B．该安全带可以使人所承受的力减小
C．当车加速时，该安全带就会自动充气
D．该安全带充气后增大与人体的接触面积，减小压强，可避免人员被勒伤
8．在没有其他任何光照的情况下，舞台追光灯发出的绿光照在穿白上衣、红裙子的演员身上，观众看到她
A．全身呈绿色
B．上衣呈绿色，裙子呈紫色
C．上衣呈绿色，裙子不变色
D．上衣呈绿色，裙子呈黑色
9．一支密度计分别放入两种液体中，静止时位置如图所示。若密度计在甲乙液体中受到的浮力分别是F甲、F乙，甲乙两种液体的密度分别为ρ甲、ρ乙。下列说法正确的是（ ）

A．F甲＜F乙
B．F甲＞F乙
C．ρ甲＜ρ乙
D．ρ甲＞ρ乙
10．（2分）riben“海啸”灾难救援工作中，医务人员工作时所采取的许多措施和用到的器材中，包含着许多物理知识．下列说法正确的是（ ）
A．医生用听诊器接听患者心跳和呼吸声音，能升高音调
B．注射时针筒能抽取到药液，是因为药液受到针筒的吸引力作用
C．夹取消毒棉擦伤口的镊子是省力杠杆
D．喷洒消毒液后，过一会儿病房里闻到消毒液的气味，这是扩散现象
二、多选题（本大题共3小题，共12分）
11．下列是小涛同学总结的四个关于“力与运动”的知识，其中你认为正确的是（　　）
A．嫦娥四号轨道飞行时，若所受外力同时消失，它将做匀速直线运动
B．踢出的球滚动一段距离后停下来，说明力可以改变物体的运动状态
C．小华匀速爬杆时，手对杆的握力和小华所受到的重力是一对平衡力
D．匀速直线行驶的车中小明竖直跳起，落回原地是因为小明具有惯性
12．关于声音，下列说法中正确的是
A．声音能够在真空中传播
B．一切发声的物体都在振动
C．击鼓时用的力越大，鼓声的响度越大
D．公路旁安装隔音墙是为了在声源处减弱噪声
13．如图，小瓷碗漂浮在水面上，倾斜后能沉入水底，关于这一情景分析正确的是（　　）

A．小瓷碗能沉入水底是因为它的重力变大了
B．小瓷碗漂浮时受到的浮力等于它的重力
C．小瓷碗浸没时和漂浮时相比所受的浮力变小了
D．小瓷碗浸没后容器底受到水的压强变大了
三、填空题（本大题共5小题，共10分）
14．如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点．

(1)只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶.这车钥匙其实就是一个_____，跨上自行车将右把手向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右把手就相当于一只_____，给电动车充电时，电瓶相当于_____(选填“电源”或“用电器”).
(2)电动自行车刹车的过程，伴随着能量从机械能转化为内能，内能散失到空气中，此过程中所有的能量总和_____(选填“增大”“不变”或“减小”).散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有_____性.
15．雨后的晚上背离路灯向前走，有积水的地方较_____（选填“亮”或“暗”），是因为水面发生的是_____反射。
16． “美的”牌某款电热水器，其额定功率大小为，当其正常工作可以将水加热到，则水的初温为______℃；若其中的水吸收的热量全部由燃烧焦炭来提供，则至少需要完全燃烧________的焦炭[不计能量损失，已知]．
17．小刚早上8：00出门前查看了他家的电能表示数如图甲所示，然后关闭家中其他用电器，只让电冰箱工作．下午18：00回家后再次查看电能表，显示的数字如图乙所示．则小刚家的电冰箱在这段时间内消耗的电能为_______kW·h，电冰箱的实际电功率为________W.

18．如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左，则电源的右端为______极．若要使通电螺线管的磁性增强，滑动变阻器的滑片P应向______（选填“a”或“b”）端移动．

四、计算题（本大题共3小题，共29分）
19．某款油电混合动力小汽车，具有省油、能量利用率高等特点，其相关信息如表1 所示．对该汽车做测试，只调整轮胎气压，测得单个轮胎数据如表2所示：
表1
驱动模式

纯电动
启动、低速
油电混动
中速
纯燃油
高速
表2
次数
1
2
3
轮胎气压/×l05Pa
4.6
8.1
10.5
地面的受力面积/×l0-2m2
3.6
3.0
2.4
对地压强/×l05Pa
5.0
6.0
7.5
（每次单个轮胎对地压力不变）
（1）求单个轮胎对地的压力为多少？
（2）根据表2，要减小空车停在水平路面时的对地压强，提出可行的方法
（3）某次道路测试中，该车以中速匀速行驶170km，共消耗汽油10L．测试过程中，内燃机既向车轮提供能量，又向蓄电池充电，同时蓄电池又将部分能量通过电动车向轮胎输送，此时内燃机和电动机共同驱动车辆前进．求：
①在水平道路中速匀速行驶测试中，若平均阻力为1000N，牵引力做的功是多少？
②在水平道路中速匀速行驶测试中，若该车内燃机的效率为53%，此过程最终使蓄电池增加了多少能量？（忽略蓄电池和电动机的热损失，q汽油=4.6×l07J/kg，ρ汽油=0.7×l03kg/m3）
20．如图所示，将底面积为盛有深度为0.3米水的薄壁轻质圆柱形容器放置在水平桌面上。求：

（1）水的质量。
（2）容器对水平桌面的压强p。
（3）现将甲、乙两个实心均匀光滑小球分别放入该容器中，测得两小球放入容器前后水对容器底部的压强，已知甲、乙两小球的质量以及它们的密度，数据如下表所示，求两小球放入容器前后容器对水平桌面的压强变化量和之差。
小球
放入前压强(帕)
放入后压强（帕）
质量(千克)
密度(千克/立方米)
甲
2940
3332
1.0
2500
乙
2940
3430
1.5
1500

21．如图所示，定值电阻R0＝30Ω，滑动变阻器R的最大阻值为50Ω，灯泡L上标有“12V6W”的字样，忽略灯丝电阻的变化。闭合开关S、S1、S2，将滑片P移到最左端，灯泡L正常发光。求：
电源电压；灯泡L的电阻；此电路消耗的最大电功率；此电路消耗的最小电功率。：
五、作图题（本大题共2小题，共4分）
22．如图所示，小块从斜面上A处由静止滑下，经水平木板表面上的B处，最终停在C处．画出木块块在B处时水平方向的受力示意图．
（______）

23．如图所示，是家庭电路的部分电路图，请你将电路连接完整．
（_____）

六、实验探究题（本大题共3小题，共15分）
24．小明用如图甲所示的电路探究“通过导体的电流跟导体两端电压的关系”，所用的电源是两节新的干电池。
U/V
0.5
1.0
1.5
2.0
2.5
3.0
I/A
0.1
0.2
0.3
0.4
0.5
0.6
请用笔画线代替导线，继续完成图乙中实验电路的连接。要求滑动变阻器滑片向右移动，电流表示数减小。小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置，其原因可能是定值电阻R_____（选填“短路”或“断路”）。小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值如图丙所示。由实验数据可知：小明在本次实验中所用电阻R的阻值为_____Ω；通过分析表格数据可以得到的初步结论是_____；要测出表格中的实验数据，实验时所用的滑动变阻器的最大阻值应不小于_____Ω仅通过一个电阻探究得出的结论是不可靠的，为了避免偶然性，小明接下来的操作应该是_____。如果将实验电路中的电阻R更换成一个额定电压为3.8V，阻值为10Ω的小灯泡，进行“测量小灯泡的额定电功率”的实验，则对原来连接的实验电路还须进行的改动是_____。
25．在“测量物质的密度”实验中：

（1）用调好的天平测金属块质量，天平平衡时砝码及游码在标尺上的位置如图甲所示，金属块质量m为________g．
（2）用细线系住金属块放入装有20mL水的量筒内，水面如图乙所示，则金属块体积V为________cm3 ．
（3）计算出金属块密度ρ=________g/cm3 ．
26．图甲是探究“水沸腾时温度变化的特点”的实验装置：
如图乙所示，某时刻温度计的示数是________________℃.图丙是根据实验数据绘制的温度—时间图像.由图像可知：水的沸点是________℃，分析图像还可以发现水降温时温度变化的规律是________________________________.结合图像提供的信息，在同样的环境下，给大半杯滚烫的热水降温，现有两种方法供你选择：
①先让滚烫的热水冷却5min，然后加入冷水至满杯；
②先在滚烫的热水中加入冷水至满杯，然后冷却5min.
你认为冷却效果较好的是_____________（选填“方法①”或“方法②”）.
参考答案

一、单选题（本大题共10小题，共30分）
1、B
【解析】
试题分析：滑片P向右移动时，电路总电阻变大，电路中电路变小，即电流表示数变小，所以R1两端电压变大，有串联分压可知电压表示数变大。电源电压不变，所以电路总功率变小。故选B。
考点： 电路的动态分析
2、A
【解析】
A．组成物质的分子在不停的做无规则运动，把糖块放入水杯中，糖分子不断运动慢慢扩散到水中，水渐渐变甜，属于扩散现象；故A正确；
B．改变物体内能的方式是做功和热传递，水壶放在火炉上加热，水渐渐变热，是通过热传递改变物体的内能，不属于扩散现象；故B错误；
C．我们知道液体具有流动性，没有固定的形状，一盆水倒在水泥地面上，水立即散开，这属于宏观物体的运动，不属于扩散现象；故C错误；
D．灰尘是一种固体小颗粒，在风的作用下会在空气中飞舞，这是一种宏观物体的运动，不属于扩散现象．故D错误．故答案为A．
3、B
【解析】
根据题意知道“冰花”应是喷射出来的水遇冷凝固形成的，是凝固现象，故A错误，B正确；凝固的条件：到达凝固点继续放热，水的凝固点为0℃，气温低于或等于0℃，如果继续放热，就会凝固，所以“冰花”形成时的气温不一定为0℃，也可以低于0℃，故C错误；“冰花”变小是固态的冰升华形成水蒸气，升华吸热，故D错误，故选B．
点睛：本题考查的是物态变化，解题的关键是要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识．
4、C
【解析】
试题分析：观图可见b、d两点等高，足球的重力势能相等，足球以初速度v沿着凹凸不平的草地从a运动到d的过程中机械能越来越小，故球在d点的动能小于在b点的动能，A选项分析错误；足球从a到d的过程中机械能逐渐减小，B选项分析错误；球从b到c的过程中要克服草地的阻力做功，机械能减少，C选项分析正确，符合题意，选填C；球从c到d的过程中高度越来越高，重力势能越来越大，D选项分析错误．
考点：机械能守恒条件—只有动能和势能相互转化，动能，重力势能，克服阻力消耗机械能．
5、D
【解析】A. 足球守门员戴有防滑手套，是在压力一定时，通过增大接触面粗糙程度的方法增大摩擦的；
B. 骑自行车刹车时用力捏闸，是在接触面一定时，通过增大压力的方法增大摩擦的；
C. 运动鞋的底部制有凹凸不平的花纹，是在压力一定时，通过增大接触面粗糙程度的方法增大摩擦的；
D. 给自行车的车轴加润滑油，可以将接触面分离，用光滑的油膜代替接触面，减小摩擦力；
故D是为了减小摩擦，符合题意。
点睛：重点是增大和减小摩擦力的方法，牢记影响滑动摩擦力的两个因素，即压力和接触面的粗糙程度，可以通过增大压力或增大接触面的粗糙程度来增大摩擦力，反之减小摩擦力，另外用滚动代替滑动可以大大减小摩擦力。
6、D
【解析】
电磁波谱包括无线电波、微波、红外线、可见光、紫外线、X射线、γ射线，微波炉利用微波使食物中的水分子振荡从而加热食物的；电暖器运用了红外线，消毒柜是利用紫外线消毒的；电水壶是利用电流的热效应来工作的，故D符合题意，故选D．
7、D
【解析】
A．惯性是物体本身的性质，惯性与质量大小有关，当紧急刹车时，安全带可以减弱司机的惯性造成的危害，不能减小惯性，故A错误；
BD．安全带不能减少人所承受的力，而是通过增大接触面积，来减小压强从而减少人受到的伤害，故B错误，D正确；
C．当车急剧减速时，人体由于惯性有向前运动的趋势，此时受到安全带的压力增大，安全带就会自动充气，故C错误；
故应选D。
8、D
【解析】
不透明物体的颜色是由它反射的色光决定的，白色物体能反射所有色光，黑色物体吸收所有色光
解答：追光灯发出的绿光照到白色的上衣上，白色的上衣能反射所有颜色的光，因此上衣看起来是绿色；而红色的裙子只能反射红光，不能反射其他颜色的光，因此绿光照射在上面时，裙子看起来是黑色。
故D
9、C
【解析】解：AB、由于密度计两次静止时都处于漂浮，则F浮=G，
即密度计在两种液体中受到的浮力相等，都等于密度计受到的重力G．故AB错误；
CD、由图知，密度计排开液体的体积：V甲排＞V乙排，
由F浮=ρ液gV排可知：ρ甲＜ρ乙；故C正确，D错误。
故选：C。
点睛：同一密度计在两种液体中都漂浮，所以受到的浮力都等于密度计所受到的重力。
10、D
【解析】
试题分析：听诊器是让病人的心跳声和呼吸声通过橡胶管中的空气来传播的，减少了声音的发散，增大了声音的响度，故选项A错误；注射器抽取药液是利用大气压，在大气压的作用下将药液压入注射器内，故选项B错误；镊子在使用时动力臂小于阻力臂，是费力杠杆，故选项C错误；我们闻到了消毒水的气味，是因为消毒水的分子在做无规则运动，扩散到了空气中，进入我们的鼻子引起嗅觉，故选项D正确．
考点：声音的特性；杠杆的分类；大气压强的存在；扩散现象．

二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A．嫦娥四号在轨道飞行时，如果所受的外力同时消失，由于惯性它将做匀速直线运动．故A正确；
B．踢出去的球在向前滚动时受到阻力的作用，速度越来越慢最后停下来，球的运动状态发生了改变，这说明力可以改变物体的运动状态；故B正确；
C．小华匀速爬杆时，手对杆的握力和小华受到的重力不作用在同一直线上，所以二力不是一对平衡力；故C错误；
D．在匀速直线行驶的车中，小明竖直跳起后会落在原地，是因为小明具有惯性的缘故；故D正确．
12、BC
【解析】
A．声音传播需要介质，真空不能传声，故错误；
B．声音是由物体振动产生的，不振动的物体不能发出声音，故正确；
C．打鼓用的力越大，鼓的振幅越大，鼓声的响度就越大，故正确；
D．安装隔音墙是为了在传播过程中减弱噪声，故错误．
13、BC
【解析】
A．小瓷碗沉入水底，瓷碗所受的重力不变，因排开的水的体积减小，所受浮力减小，此时浮力小于重力，所以小瓷碗沉入水底，故A错误；
B．小瓷碗漂浮时，根据漂浮条件可知：受到的浮力等于它的重力，故B正确；
C．小瓷碗浸没时下沉，浮力小于重力，漂浮时浮力等于重力，重力大小不变，所以可知漂浮时的浮力大，故C正确；
D．小瓷碗浸没后，排开的水的体积减小，水面则下降，根据p=ρgh可知：容器底受到水的压强变小，故D错误．

三、填空题（本大题共5小题，共10分）
14、开关 变阻器 用电器 不变 方向
【解析】
（1）电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实相当于一个开关；电动自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，说明这右手把能改变电路中的电流，这右手把实质相当于一个滑动变阻器；给电动车的电瓶充电时，是将电能转化为化学能，此时电瓶相当于用电器；
（2）根据能量守恒定律可知，在能量的转化和转移过程中，所有的能量总和是不变的；散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有方向性。
15、暗 镜面
【解析】
当人背着路灯走时，水面发生的镜面反射，没有光进入人的眼睛，所以水面看起来较暗，而地面反射的是漫反射，总有一部分光进入人的眼睛，所以看起来较亮。
16、10 0.28
【解析】
电热水器消耗的电能：W=Pt=2000W×70×60s=8.4×106J，
不计能量损失，水吸收的热量：Q吸=W=8.4×106J，
水温度变化量：，
水的初温：t0= t-Δt=50℃-40℃=10℃，
水吸收的热量全部由燃烧焦炭来提供，Q放=Q吸，
焦炭的质量：．
17、0.5 50
【解析】
（1）电冰箱所消耗的电能W=10124.1kW·h-10123.6kW·h=0.5kW·h．
（2）电冰箱的实际电功率为．
18、正 b
【解析】
小磁针静止时， N极指向左，根据异名磁极相互吸引，则通电螺线管的右端为S极，左端为N极；根据安培定则：用右手握住螺线管，四指弯曲指向螺线管中电流的方向，拇指所指的一端为螺线管的N极．则电源的右端为正极；通电螺线管的磁性强弱与电流大小有关，若要使通电螺线管的磁性增强，则应增大电流，根据欧姆定律，应减小滑动变阻器电阻．滑动变阻器的滑片P应向b端移动．

四、计算题（本大题共3小题，共29分）
19、（1）1.8×104N；（2）要减小对地压强，应增大地面的受力面积，减小轮胎气压；（3）①1.7×108J；②6.6×105J
【解析】
（1）单个轮胎对地的压力：F=pS=5×l05Pa×3.6×l0-2m2=1.8×104N；
（2）由表格数据可知，轮胎气压越大，地面的受力面积越小，对地压强越大，则空车停在水平路面时，对地面的压力不变，要减小对地压强，应增大地面的受力面积，减小轮胎气压；
（3）①由题可知，汽车做匀速直线运动，受到的牵引力和阻力是一对平衡力，大小是相等的，可得牵引力F牵=f=1000N，汽车牵引力做的功W机械=F牵s=1000N×170×103m=1.7×108J；
②汽车消耗汽油的质量m汽油=ρ汽油V=0.7×103kg/m3×10×10-3m3=7kg，
汽油完全燃烧放出的热量Q放=mq汽油=7kg×4.6×107J/kg=3.22×108J，
内燃机输出的有用能量W有用=Q放η=3.22×108J×53%=1.7066×108J；
最终蓄电池增加的能量W=W有用-W机械=1.7066×108J-1.7×108J=6.6×105J．
答：（1）单个轮胎对地的压力为1.8×104N；
（2）要减小对地压强，应增大地面的受力面积，减小轮胎气压；
（3）①牵引力做的功是1.7×108J；
②此过程最终使蓄电池增加了6.6×105J能量．
20、（1）3kg；（2）2940Pa；（3）0
【解析】
（1）水的体积V水=S容h水=1×10-2m2×0.3m=3×10-3m3，
水的质量：m水=ρ水V水=1×103kg/m 3×3×10-3m3=3kg；
（2）水的重力G水=m水g=3kg×9.8N/kg=29.4N，
薄壁轻质圆柱形容器，它的重力为零，
容器对水平桌面的压强；
（3）由表中数据可知，甲小球的体积V甲===4×10-4m3，
甲小球放入后，水对容器底压强的增加量Δp1=3332Pa-2940Pa=392Pa，
水升高的高度Δh1===0.04m，
水升高的体积：ΔV1=SΔh1=1×10-2m2×0.04m=4×10-4m3，
因为V甲=ΔV1=4×10-4m3，甲小球浸没水中，
甲小球的重力G甲=m甲g=ρ甲V甲g=2.5×103kg/m3×4×10-4m3×9.8N/kg=9.8N，
小球放入容器前后容器对水平桌面的压强变化量Δp甲====980Pa；
乙小球的体积V乙===1×10-3m3，
乙小球放入后，水对容器底压强的增加量Δp2=3430Pa-2940Pa=490Pa，
水升高的高度Δh2===0.05m，
水升高的体积：ΔV2=SΔh2=1×10-2m2×0.05m=5×10-4m3，
因为V乙＞V2，有部分水溢出，溢出水的体积：V溢= V乙-V2=1×10-3m3-5×10-4m3=5×10-4m3，
溢出水的质量：m溢=ρ水V溢=1×103kg/m3×5×10-4m3=0.5kg，
溢出水的重力：G溢= m溢g=0.5kg×9.8N/kg=4.9N，
乙小球的重力：G乙=m乙g=1.5kg×9.8N/kg=14.7N，
乙小球放入容器前后容器对水平桌面的压强变化量Δp乙====980Pa；
两小球放入容器前后容器对水平桌面的压强变化量之差:Δp甲-Δp乙=980Pa-980Pa=0Pa。
答：（1）水的质量是3kg。
（2）容器对水平桌面的压强是2940Pa。
（3）两小球放入容器前后容器对水平桌面的压强变化量之差为0。
21、（1）12V（2）24Ω（3）10.8W（4）1.8W
【解析】
（1）闭合开关S、S1、S2，将滑片P移到最左端时，R0与L并联，因并联电路中各支路两端的电压相等，且此时灯泡L正常发光，所以电源的电压U＝UL＝12V；
（2）由 可得，灯泡L的电阻： ；
（3）闭合开关S、S1、S2，将滑片P移到最左端时，R0与L并联，此时电路的总电阻最小，电路的总功率最大，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以电路的总电阻： ，此电路消耗的最大电功率 ；
（4）当闭合S、S1，断开S2，将滑片P移动最右端时，R0与R的最大阻值串联，此时电路的总电阻最大，电路消耗的电功率最小，因串联电路中总电阻等于各分电阻之和，所以此电路消耗的最小电功率：.

五、作图题（本大题共2小题，共4分）
22、
【解析】
木块在水平面上越来越慢，最后停下来，是因为只受到一个摩擦力的作用，摩擦力的方向与物体运动的方向相反向左，如下图所示：

23、略
【解析】
三孔插座的右孔接相线，左孔接零线，上孔接地线．小灯泡和开关串联，开关控制火线，小灯泡另一端接零线．连线如下：

六、实验探究题（本大题共3小题，共15分）
24、 断路 5 电阻一定时，电流与电压成正比 25 换用不同的电阻多次测量 增加一节干电池（换一个电压高于3.8V的学生电源），电压表换接0～15V的量程
【解析】
（1）要求滑动变阻器滑片向右移动，电流表示数减小，则滑片向右移时，滑动变阻器电阻值要增大，则须接左下端接线柱，即A接线柱。所以将定值电阻右端接线柱与滑动变阻器A接线柱连接即可。如图：

（2）若R短路，电压表示数为0，不符合要求；若R断路，电压表串联在电路中测电源电压，故电压表指针偏转到满刻度的位置，所以其原因可能是定值电阻R断路。
（3）定值电阻阻值不随电压电流的变化而变化，所以在表格中任取一组数据计算即可：当U＝0.5V时，I＝0.1A，则定值电阻的阻值为R＝＝＝5Ω；表中数据，电压与电流之比都为5Ω，则得出：电阻一定时，导体中的电流与导体两端的电压成正比；此实验中，定值电阻电压越低，则滑动变阻器电压就要越高，阻值就要越大。由表中数据可知，此实验定值电阻两端电压最低为0.5V，此时电路中电流为0.1A。根据串联电路电压特点，则变阻器的最大电压为U滑=3V-0.5V=2.5V，则滑动变阻器最大阻值为R滑＝＝＝25Ω，即实验时所用的滑动变阻器的最大阻值应不小于25Ω。
（4）仅通过一个电阻探究得出的结论是不可靠的，为了避免偶然性，小明接下来的操作应该是换用不同的电阻多次测量，看看是不是每次得出的规律都是一样的。
（5）测一个额定电压为3.8V、阻值约为10Ω的小灯泡的额定功率，小灯泡两端的电压必须能达到3.8V，因此电源必须增加一节干电池。另外，灯泡电压已经超过电压表小量程，所以电压表的量程也应选择0～15V。
25、27 10 2.7
【解析】
（1）甲图中天平游码标尺的分度值为0.2g，则金属块质量为砝码的20g加5g再加游码的2g，即m=27g．
（2）乙图中量筒分度值为2mL，则凹液面读数为10mL，所以金属块体积V=10mL-20mL=10mL=10cm1．
（1）计算出金属块密度ρ===2.7g/cm1．
26、68 100 先快后慢 方法①
【解析】
（1）由图乙可知，温度计的分度值为1℃，液柱在0摄氏度以上，其示数为68℃；
（2）水沸腾时吸热，但温度不变，由图丙可知水的沸点是100℃，由图丙可知水降温时先快后慢；
（3）结合图象提供的信息，发现液体降温时先快后慢，在同样环境条件下，给一大碗滚烫的热水降温，故两种方法选择方法①。
