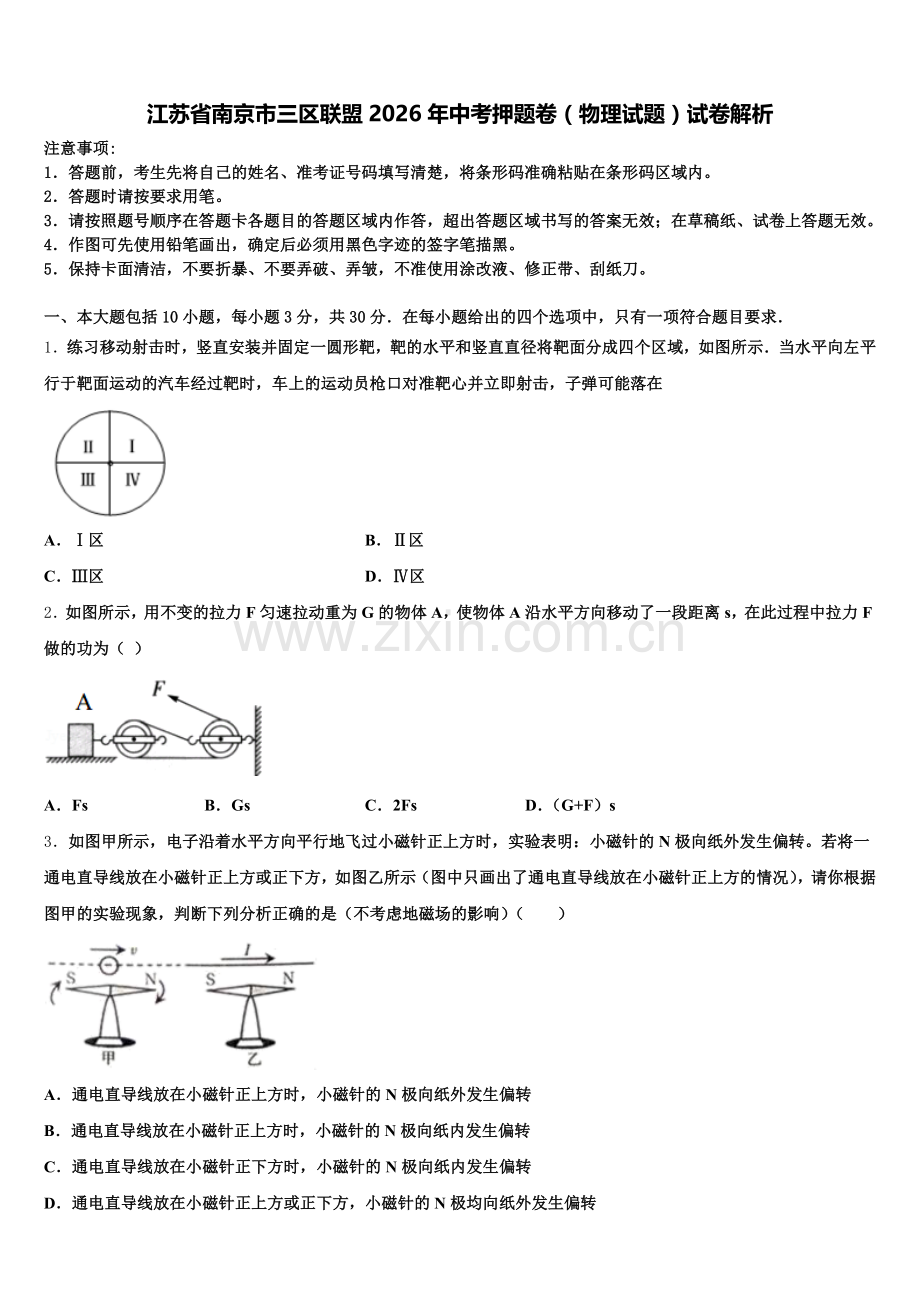

江苏省南京市三区联盟2026年中考押题卷（物理试题）试卷解析
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．练习移动射击时，竖直安装并固定一圆形靶，靶的水平和竖直直径将靶面分成四个区域，如图所示．当水平向左平行于靶面运动的汽车经过靶时，车上的运动员枪口对准靶心并立即射击，子弹可能落在

A．Ⅰ区 B．Ⅱ区
C．Ⅲ区 D．Ⅳ区
2．如图所示，用不变的拉力F匀速拉动重为G的物体A，使物体A沿水平方向移动了一段距离s，在此过程中拉力F做的功为（ ）

A．Fs B．Gs C．2Fs D．（G+F）s
3．如图甲所示，电子沿着水平方向平行地飞过小磁针正上方时，实验表明：小磁针的N极向纸外发生偏转。若将一通电直导线放在小磁针正上方或正下方，如图乙所示（图中只画出了通电直导线放在小磁针正上方的情况），请你根据图甲的实验现象，判断下列分析正确的是（不考虑地磁场的影响）（　　）

A．通电直导线放在小磁针正上方时，小磁针的N极向纸外发生偏转
B．通电直导线放在小磁针正上方时，小磁针的N极向纸内发生偏转
C．通电直导线放在小磁针正下方时，小磁针的N极向纸内发生偏转
D．通电直导线放在小磁针正上方或正下方，小磁针的N极均向纸外发生偏转

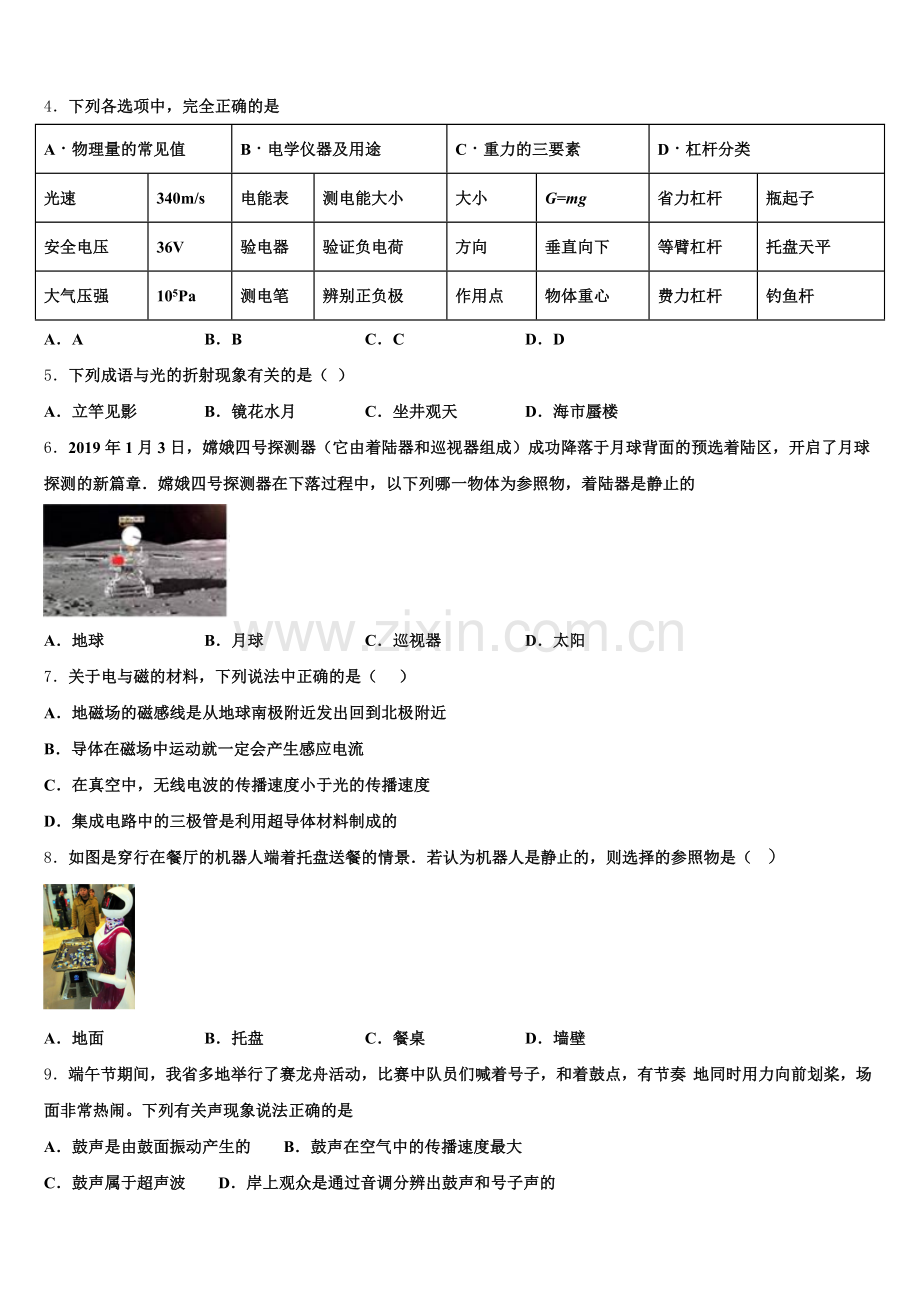

4．下列各选项中，完全正确的是
A．物理量的常见值
B．电学仪器及用途
C．重力的三要素
D．杠杆分类
光速
340m/s
电能表
测电能大小
大小
G=mg
省力杠杆
瓶起子
安全电压
36V
验电器
验证负电荷
方向
垂直向下
等臂杠杆
托盘天平
大气压强
105Pa
测电笔
辨别正负极
作用点
物体重心
费力杠杆
钓鱼杆
A．A B．B C．C D．D
5．下列成语与光的折射现象有关的是（ ）
A．立竿见影 B．镜花水月 C．坐井观天 D．海市蜃楼
6．2019年1月3日，嫦娥四号探测器（它由着陆器和巡视器组成）成功降落于月球背面的预选着陆区，开启了月球探测的新篇章．嫦娥四号探测器在下落过程中，以下列哪一物体为参照物，着陆器是静止的

A．地球 B．月球 C．巡视器 D．太阳
7．关于电与磁的材料，下列说法中正确的是（ ）
A．地磁场的磁感线是从地球南极附近发出回到北极附近
B．导体在磁场中运动就一定会产生感应电流
C．在真空中，无线电波的传播速度小于光的传播速度
D．集成电路中的三极管是利用超导体材料制成的
8．如图是穿行在餐厅的机器人端着托盘送餐的情景．若认为机器人是静止的，则选择的参照物是（ ）

A．地面 B．托盘 C．餐桌 D．墙壁
9．端午节期间，我省多地举行了赛龙舟活动，比赛中队员们喊着号子，和着鼓点，有节奏 地同时用力向前划桨，场面非常热闹。下列有关声现象说法正确的是
A．鼓声是由鼓面振动产生的 B．鼓声在空气中的传播速度最大
C．鼓声属于超声波 D．岸上观众是通过音调分辨出鼓声和号子声的
10．如图所示，水平桌面上放有底面积和质量都相同的甲、乙两平底容器，分别装有深度相同、质量相等的不同液体．下列说法正确的是

A．液体对容器底部的压强：p甲＞p乙
B．液体的密度：ρ甲=ρ乙
C．容器对桌面的压力：F甲＞F乙
D．容器对桌面的压强：p甲′＜p乙′
二、填空题（本大题包括7小题，每小题2分，共14分）
11．某同学站在竖直放置的平面镜前2m处，镜中的像与他相距______m．当该同学走近平面镜时，镜中像的大小将______ （填“变大”、“变小”或“不变”）．
12．古诗词中有许多描述光学现象的诗句，如“潭清疑水浅”说的是光的_______现象，“池水映明月”说的就是光的_______现象；如图所示，OA是人眼在A点观察河里B处鹅卵石的折射光线，请在图中补全人眼看见鹅卵石的光路图：

若用激光笔沿AO照射，则激光_______（选填“能”或“不能”）照射到鹅卵石上．
13．测量石块的质量时，将天平放在水平桌面上，移动游码至标尺左端的_______处，若此时指针偏向分度盘中央刻度线的左侧，她应将平衡螺母向_____调节，直到天平平衡．测量时，小红将石块放在天平左盘，右盘加减砝码，并移动砝码的位置，天平平衡时砝码的使用情况和游码的位置如图，则石块的质量为______g．

14．随着生活水平的提高，越来越多的家庭采用“水地暖”进行取暖，图为铺设在地板下的管道。这种取暖方式利用热水在管道内循环流动，加热整个地板。利用水为媒介是因为水这种物质具有________的特性。某房间一段时间内循环流动的水的质量为1000kg，进水温度为55℃，出水温度为40℃，这段时间里水向外放热________J。[已知c水＝4.2×103J/(kg·℃)]

15．为探究液体压强的规律，某中学课外学习小组的同学设计制作了如图所示的装置。他们首先向一个大水槽里灌满水，水深为h= 0.2m，此时水对水槽底部的压强是_______Pa．然后松开铁夹，水流入a、b两管,稳定后，a管中水面的高度为h1，b管中水面的高度为h2，则h1______h2，若去掉软木塞，有水从管口流出时，则a、b两管水面的高度ha_____hb（选填“＞”、“＜”或“=”，取g = 10N/kg）．

16．为时刻储备生活用水，图示为某具有自动蓄水功能模型示意图．图中容器为长方形的水池，A是一个底面积为10cm2的方形塑料盒，与塑料盒连接的直杆可绕固定点O转动，当蓄水量达到一定值时，活塞B堵住进水管，注水结束，水位为H．（水的密度是1.0×103kg/cm3，g取10N/kg）
注水的过程中，随着水位上升，水对水池底部的压强逐渐_____．（填“变大”“变小”或“不变”）注水结束时，塑料盒浸入水中的深度是2cm，塑料盒所受的浮力是_____N．若在塑料盒内放入质量为20g的物体，注水结束时的水位H高了_____m．
17．如图所示为用已经调节好的天平称量物体的质量，根据图示读出此时烧杯和水的质量为______．

三、作图、实验与探究题（本大题包括5小题，共34分）
18．根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A'B'.__________-

19．在图中画出与入射光线对应的折射光线．

20．在探究“物体动能的大小与哪些因素有关”的实验中，如图所示，让同一铁球从斜面的不同高度静止释放，撞击同一木块．请回答下列问题：

（1）该实验的目的是研究_____（选填“铁球”或“木块”）的动能大小与的_____关系；
（2）通过观察_____可以判断铁球动能的大小，从而得出_____的结论；
（3）木块被撞击后将沿水平面做_____，它最终会停下，是由于_____的缘故；在此过程中，木块受到的摩擦阻力对木块做功的功率将_____（选填“变大”、“变小”或“不变”）．若水平面光滑，木块被撞后将_____．
21．图甲是冬运会女子选手冰壶比赛中的一个场景，比赛时两名队员在冰壶前方“刷冰”以减小冰壶与冰面之间的摩擦，使冰壶按照运动员预计的速度和方向运动；某小组同学看到后，进行了以下实验：
他们将木块分别放在长木板、绸布、棉布上，让弹簧测力计水平拉动木块做_____________运动，发现弹簧测力的示数F棉〉F木〉F绸，若用木板模拟未刷冰区域，则应该选择________区域模拟刷冰区域；乙图中弹簧测力计的示数是_____________N；他们用图丙装置，将长为l的所选材料M平铺在木板上，让木块从斜面上滑下，经过M后停在木板上的固定位置P，木块运动到位置P，所需的长度与哪些因素有关？大家提出以下猜想：
猜想1：与木块由静止滑下时的高度h有关；
猜想2：与M左端到斜面底端的距离x有关。
①验证猜想1时，保持x不变，将木块从__________高度静止滑下，改变l使木块最终都停在位置P，数据记录如下：
序号
1
2
3
4
5
6
释放的高度h/m
0.10
0.14
0.18
0.20
0.22
0.26
M的长度l/m
2.00
1.60
1.20
1.00
0.80
0.40
根据表格数据可知l与h的定量关系是：__________，并在图丁中描点作出l与h的关系图线；
②验证猜想2时，小明改变x的长度，将木块从不同高度由静止滑下，记录数据，得出结论，分析实验中存在的问题是_______；正确操作后，发现每次只将M前后移动时，木块都会经过M停在P位置，该现象说明猜想2是___________(选填“正确”或“错误”)。
22．小明想测量苹果的密度，他将苹果放入烧杯并逐渐向烧杯中加水，看到如图所示的情景。
比较A、B两图可知：_____图中苹果受到的浮力较大，从B图可以判断苹果的密度_____（选填“大于”、“等于”或“小于”）水的密度；分析B、C两图可知：浮力大小与烧杯中水的多少_____（选填“有关”或“无关”）；小明又拿来一个装了水（水足够多，密度用ρ水表示）的大量筒，水的体积为V1，借助这个量筒测出了苹果的密度：
①在C图中，她轻轻取出苹果，将量筒中的水倒入烧杯中，当烧杯中的水被填满时，量筒中剩余水的体积为V2，则苹果的质量表达式：m=_____；
②小明用针把苹果完全压入盛满水的烧杯中，水从烧杯中溢出后，再取出苹果，并继续将量筒中的水倒入烧杯中，当烧杯中的水再次被填满时，量筒中剩余水的体积为V3；
③苹果密度的表达式：ρ=_____。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图所示的电路中，电源电压为9V，灯泡L上标有“6V 1.2W”的字样，闭合开关S，灯泡恰好正常发光，求此时：
通过灯泡L的电流；电阻R的阻值；整个电路消耗的电功率．
24．小明的爸爸给自家的小汽车安装了电加热座椅垫，如图甲．小明研究发现该座椅垫有“高温”、“低温”、“关”三个挡位，其电路示意图如图乙，电源电压为12V，高温功率为20W，低温功率为9W．求：

（1）座椅垫处于“低温”时，电路中的电流是多少？
（2）座椅垫处于“高温”挡时，5min产生热量是多少焦耳？
（3）加热片R1的阻值是多少？
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、C
【解析】
汽车向左平行于靶面运动，车上的运动员枪口对准靶心并立即射击，子弹射出后由于惯性继续向左运动，又由于受到重力作用，向下运动，所以子弹会射向靶面的左下方，即Ⅲ区．
故C正确.
2、C
【解析】
试题分析：由图可以看出，该滑轮组绳子的有效股数n=2，绳子自由端移动2s，已知拉力为F，由功的公式可以计算拉力所做的功．
解：由题知：
拉力为F，绳子自由端移动距离是2s；
由功的公式得：W=2Fs．
故选C．
【点评】本题考查功的计算，做功的两个必要因素是：一是作用在物体上的力，一是物体在力的方向上移动的距离，本题中的难点是判断拉力方向上移动的距离．
3、B
【解析】
由于电子定向移动形成电流，且负电荷定向移动的方向与电流的方向相反，所以，由甲图知道，一束电子沿着水平方向平行向右飞过小磁针上方，即此时电流的方向应是从右到左，所以，小磁针的N极向纸外发生偏转；
由乙图知道，通电直导线放在小磁针正上方，电流的方向与甲图相反，又因为电流的磁场方向与电流的方向有关，所以小磁针所在位置的磁场方向与甲图相反，即小磁针的N极向纸内发生偏转；
乙图中，若通电直导线放在小磁针正下方，由于通电直导线上方和下方的磁场方向相反，所以，小磁针的N极会向纸外发生偏转，故B正确，ACD错误。
4、D
【解析】
光速为3×108 m/s、安全电压是不高于36V、大气压约为105 Pa，故A错误；
电能表测量消耗的电能、验电器是检验物体是否带电、测电笔是检验火线和零线的，故B错误；
重力的大小是G=mg、方向竖直向下、重力的作用点是重心，故C错误；
杠杆分为省力杠杆、费力杠杆、等臂杠杆，其中瓶起子是省力杠杆、托盘天平是等臂杠杆、钓鱼竿是费力杠杆，故D正确．
5、D
【解析】
试题分析：立竿见影是光的直线传播现象，故A不符合题意；镜花水月，属于平面镜成像，是光的反射现象，故B不符合题意；坐井观天是光的直线传播现象，故C不符合题意；海市蜃楼，是光的折射现象，故D符合题意；应选D．
【考点定位】光现象
6、C
【解析】
判断物体运动还是静止，要看所选的参照物，如果发生了位置的变化，则运动，如果没有发生位置的变化，则静止．
【详解】
嫦娥四号探测器（它由着陆器和巡视器组成）, 成功降落于月球背在下落过程中,
而以地球,太阳,月亮为参照物,位置都发生变化, 探测器是运动的.而以巡视器为参照物, 着陆器是静止的.故选C.
7、A
【解析】
A、地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近，所以地磁场的磁感线是从地球南极附近发出回到北极附近，故A正确；
B、闭合电路中的部分导体在磁场中做切割磁感线运动时，才会产生感应电流，故B错误；
C、无线电波和光分别是电磁波的其中一类，而所有电磁波的波速是一定的，在真空中，它们的传播速度相等，故C错误；
D、集成电路中的三极管是利用半导体材料制成的，故D错误．
8、B
【解析】
以地面、餐桌、墙壁为参照物，机器人的位置在不断的变化，所以机器人是运动的，故ACD不符合题意；以托盘为参照物，机器人的位置没有改变，机器人是静止的，故B符合题意．故选B.
判断物体的运动和静止，首先选择一个参照物，被研究的物体和参照物之间如果发生了位置的变化，被研究的物体是运动的，否则是静止的．
9、A
【解析】
A. 声音由振动产生，所以敲击鼓面时，鼓面振动产生声音，故A正确；
B. 通常声音在固体中传播速度最快，液体中次之，气体中最慢，所以鼓声在空气中的传播速度不是最大的，故B错误；
C. 超声波人耳是听不到的，所以鼓声不属于超声波，故C错误；
D. 岸上观众是通过音色分辨出鼓声和号子声的，故D错误；
故选A。
点睛：注意了解声音在不同介质中的传播速度，虽然在其它介质中的声速我们不会全记住，但要知道：在固体中最快，在液体中次之，在气体中最慢的特征。
10、A
【解析】
A、甲容器为直壁容器，液体对容器底部的压力等于自身的重力，即，乙容器上宽下窄，液体对容器底部的压力小于自身的重力，即，所以，甲中液体对杯底的压力大于乙中液体对杯底的压力，即，两个容器底面积相同，根据公式p＝可知，图中液体对杯底的压强p甲>p乙，故A正确．
B、因为容器底面积相同，液体同高，故乙中液体的体积大于甲中液体的体积，即，因为质量相同，根据，所以ρ甲>ρ乙，故B错误；
CD、水平桌面上，甲乙两个容器中两种液体质量相等，则重力相等，容器底面积和质量相同，故对桌面的压力F甲＝F乙，由p＝得，容器对桌面的压强：p甲′＝p乙′，故CD错误；故选A．

二、填空题（本大题包括7小题，每小题2分，共14分）
11、4,不变
【解析】
由平面镜成像的特点可知：平面镜成的像与物体是等大的，由于物到平面镜的距离与像到平面镜的距离相等，所以当这位同学站在竖直放置的平面镜前2m处，那么他的像与平面镜的距离也是2m，则镜中的像与本人相距2m+2m=4m；当人靠近平面镜，像也靠近平面镜，平面镜成的像与物大小相同，和物到镜的距离无关，人们感觉到的近大远小是一种视觉效果，不影响真实的大小．
12、折射 反射 能
【解析】
“潭清疑水浅”是因为光线从水中斜射入空气时，光线的传播方向发生改变所形成的现象，是光的折射现象；“池水映明月”属于平面镜成像，是光的反射现象；连接OB，过折射点做法线，根据光从水中斜射入空气中，折射角大于入射角，人逆着折射光线OA看到鹅卵石B的位置在B′处，人看到的B′点是鹅卵石的虚像，如图所示：

根据光路的可逆性，若用激光笔沿AO照射，则激光能照射到鹅卵石上．
13、零刻度线 右 79.4
【解析】
测量石块的质量时，将天平放在水平桌面上，移动游码至标尺左端的零刻度线处；
若此时指针偏向分度盘中央刻度线的左侧，她应将平衡螺母向右调节，直到天平平衡；
测量时，小红将石块放在天平左盘，右盘加减砝码，并移动砝码的位置，天平平衡时砝码的使用情况和游码的位置如图，石块的质量等于砝码的质量加上游码指示的质量，所以质量为：
．
重点是天平的使用、读数，要注意熟练掌握调节天平的平衡、质量的读数方法，特别注意游码读数应以左侧为准．
14、热传递 比热容大 6.3×107
【解析】
(1)“水地暖”取暖过程中，没有能量的转化，是通过热传递的方式改变物体内能的。
(2)“水地暖”以水为媒介，是因为水的比热容大，质量相同、且降低相同的温度时，水释放的热量多，取暖效果好；
(3)水放出的热量：Q放=cm水(t−t0)=4.2×103J/(kg⋅℃)×1000kg×(55℃−40℃)=6.3×107J.
15、2000 = ＞
【解析】
水对水槽底部的压强p=ρgh=1.0×103kg/m3×10N/kg×0.2m=2×103Pa；如图所示的装置是一个连通器，所以稳定后，各管中的液面应该是相平的，即h1=h2。拔掉软木塞后，水会向外涌出，由于b管底部较细，水的流速较大，产生的压强小，所以b管水面比a管水面低，即ha＞hb。
16、变大 0.2 0.02
【解析】
（1）随着水位上升，由p=ρgh可知，水对水池底部的压强逐渐变大；
（2）塑料盒排开水的体积：V排=Sh=10cm2×2cm=20cm3=2×10-5m3；
塑料盒受到的浮力：F浮=ρ水gV排=1.0×103kg/m3×10N/kg×2×10-5m3=0.2N；
（3）物体重力：G=mg=0.02kg×10N/kg=0.2N；
注水结束时，塑料盒受到的浮力应增加0.2N，
塑料盒排开水的体积增加值：
水位变化：
17、82.4g
【解析】
由图知道，砝码的质量是50g+20g+10g=80g，游码在标尺上对应的刻度是2.4g，所以，烧杯和水的质量是：80g+2.4g=82.4g．

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
根据平面镜成像的特点，分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像，如图：

本题考查的是平面镜成像的相关作图，做平面镜中所成的像时，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像。
19、
【解析】
解：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变，如图所示：

点睛：根据凹透镜三条特殊光线的作图：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变
20、铁球 速度 木块被撞击后运动的距离 在质量一定时，速度越大，动能越大 减速运动 摩擦力 变小 做匀速直线运动
【解析】
（1）实验中研究的是影响铁球的动能大小的因素，让同一铁球沿斜面的不同高度由静止释放，撞击同一木块，这样控制了质量相同，而探究物体的动能与速度的关系；
（2）在同一平面上，木块通过的距离越大，说明木块获得的初速度越大，所以，通过木块被撞击后移动距离的大小可以间接判断物体动能的大小，由此得出的结论是：在质量一定时，速度越大，动能越大；
（3）木块被撞击后将沿水平面做减速运动，并最终会停下，是由于受到的摩擦力改变了木块的运动状态；在此过程中，木由于木块对水平面的压力不变、接触面的粗糙程度不变，所以，木块受到的摩擦力大小不变，但由于速度减小，由P=fv知道，木块受到的摩擦阻力对木块做功的功率将变小．若水平面光滑，木块则不受摩擦力，木块被撞后将做匀速直线运动．
21、匀速直线 绸布 2.4 不同 l= -10h+3 没有控制木块由静止滑下时的高度h 错误
【解析】
（1）在探究刷冰长度的影响因素的实验过程中，拉动木块在不同表面上做匀速直线运动，此时弹簧测力计的示数等于滑动摩擦力，根据弹簧测力计示数的关系，若用木板模拟未刷冰区域，则选择摩擦力小的材料模拟刷冰区，故选绸布；
（2）乙图中弹簧测力计的分度是0.2N，弹簧测力计的示数是2.4N；
（3）①验证猜想1时，即M的长度l与木块由静止滑下时的高度h有关，应保持x不变，将木块从不同高度静止滑下，根据表中数据描点连线，是一条直线，如图所示：

根据直线可得图线斜率是，图线是一次函数的图线，所以图线方程是l=-10h+b，代入两组数据得：2.0=-10×0.1+b，1.6=-10×0.14+b，得出b=3，故l与h的定量关系：l= -10h+3；
②在研究猜想2时，没有控制物块从斜面同一位置滑下，即没有控制木块由静止滑下时的高度h；正确操作后，每次只前后移动M，所选材料M的长度不变，则滑块在木板上滑动的距离也是一定的，所以猜想2是错误的。
22、B 小于 无关 ρ水（V1-V2）
【解析】
（1）比较A、B两图，由公式F浮=ρ水gV排可知，苹果在B中排开水的体积较大，所受浮力较大；当物体密度小于液体密度时，物体漂浮在液面上，由图B可知，苹果漂浮在水面上，则苹果的密度小于水的密度；
（2）由图B、C所示实验可知，苹果漂浮在水面上，苹果受到的浮力等于苹果的重力，两种情况下，苹果的重力不变，则苹果受到的浮力不变，而B、C中水的体积不同，由此可知，浮力大小与烧杯中水的多少无关；
（3）①苹果排开水的体积V=V1-V2，苹果放在水中，苹果漂浮在水面上，由阿基米德原理可知，苹果的重力G=F浮=G排=ρ水gV排=ρ水g（V1-V2），由G=mg得到，苹果的质量：m=ρ水（V1-V2）；
②苹果完全浸没在水中时排开水的体积等于苹果的体积，由题意可知，苹果完全浸没在水中时，苹果排开水的体积为：V排′=V2-V3，即苹果体积V=V2-V3；
③苹果的密度ρ=。

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）0.2A；（2）15Ω；（3）1.8W
【解析】
由电路图可知，灯泡L与电阻R串联，由电路图可知，灯泡L与电阻R串联，明确灯泡L上标有“6V 1.2W”字样的含义；
（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出灯泡的电阻；
（2）根据电阻的串联求出电路中的总电阻；
（3）根据求出电路消耗的总功率．
【详解】
（1）因灯泡L恰好正常发光，由得通过灯泡L的电流：；
（2）电阻R与灯泡串联，根据串联电路电压的规律知：电阻R的电压为：；串联电路电流处处相等，即；电阻R的阻值：；
（3）电路消耗的总功率：．
答：（1）通过灯泡L的电流为0.2A；
（2）电阻R的阻值为15Ω；
（3）整个电路消耗的电功率为1.8W．
本题考查串联电路的规律及欧姆定律和电功率公式的运用，关键是明确灯在额定电压下正常发光，灯泡正常发光时的电流和额定电流相等．
24、（1）0.75A（2）6000J（3）8.8Ω
【解析】
（1）座椅垫处于“低温”时，电路中的电流：；
（2）高温档5min产生的热量：Q=W=P高t=20W×300s=6000J；
（3）由图可知，座椅垫处于“高温”时，是R2的基本电路，
R2的阻值：，
座椅垫处于低温时，R1、R2串联，
串联电路的总电阻：R===16Ω，
根据电阻的串联可得，加热片R1的阻值：R1=R-R2=16Ω-7.2Ω=8.8Ω。
答：（1）座椅垫处于“低温”时，电路中的电流是0.75A；
（2）高温档加热5min产生的热量是6000J；
（3）加热片R1的阻值是8.8Ω。
