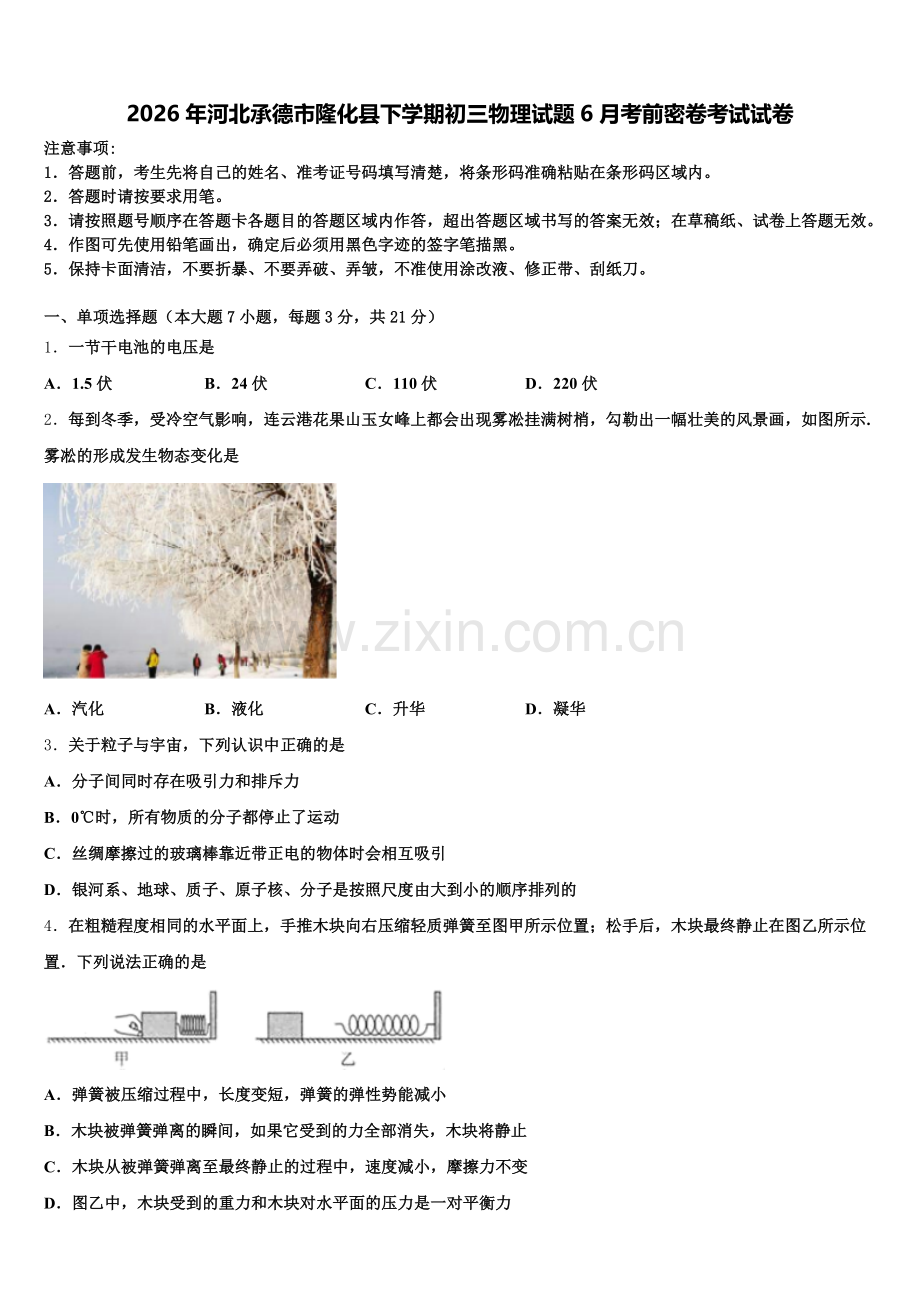

2026年河北承德市隆化县下学期初三物理试题6月考前密卷考试试卷
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．一节干电池的电压是
A．1.5伏 B．24伏 C．110伏 D．220伏
2．每到冬季，受冷空气影响，连云港花果山玉女峰上都会出现雾凇挂满树梢，勾勒出一幅壮美的风景画，如图所示.雾凇的形成发生物态变化是

A．汽化 B．液化 C．升华 D．凝华
3．关于粒子与宇宙，下列认识中正确的是
A．分子间同时存在吸引力和排斥力
B．0℃时，所有物质的分子都停止了运动
C．丝绸摩擦过的玻璃棒靠近带正电的物体时会相互吸引
D．银河系、地球、质子、原子核、分子是按照尺度由大到小的顺序排列的
4．在粗糙程度相同的水平面上，手推木块向右压缩轻质弹簧至图甲所示位置；松手后，木块最终静止在图乙所示位置．下列说法正确的是

A．弹簧被压缩过程中，长度变短，弹簧的弹性势能减小
B．木块被弹簧弹离的瞬间，如果它受到的力全部消失，木块将静止
C．木块从被弹簧弹离至最终静止的过程中，速度减小，摩擦力不变
D．图乙中，木块受到的重力和木块对水平面的压力是一对平衡力
5．在下图所示的四个过程中，属于弹性势能转化为动能的是
A．麦克斯滚摆向高处滚动
B．塑料圆桶滚动时皮筋越拧越紧
C．运动员用拉弯的弓把箭射出去
D．人造地球卫星从远地点向近地点运动
6．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而给鞋面上的充电电池充电，这种充电鞋垫的工作原理是

A．电磁感应现象 B．电流的磁效应
C．磁极间的相互作用 D．磁场对电流的作用
7．我国正在建设的北斗卫星导航系统，将由5颗地球同步卫星和30颗非同步卫星组成。下列说法正确的是
A．5颗地球同步卫星离地面的高度一定，相对地面是运动的
B．发射火箭与热机做功冲程的能量转化相同
C．北斗卫星在绕地球飞行的过程中，运动状态不发生变化
D．长征三号乙运载火箭加速上升过程中，机械能保持不变
二、填空题（本大题7小题，共21分）
8．近年来，冬季取暖有了新方法：利用石墨烯电热涂料供暖．涂料通电发热后，通过_____方式改变房间内空气的内能．一间空房的地面面积是14㎡，高为3m，在房间的三面墙上各涂有某品牌石墨烯电热涂料1㎡，该涂料的单位发热功率为1200W/㎡．现同时给它们通电，5min内可使室温升高10℃，此过程中房间内平均每秒钟损失的热量是______J．[空气密度为1.3kg/m3、空气比热容为1.0×103J/（kg•℃）]．
9．LED灯有节能、环保等特点．某LED灯的额定电压是220V，额定功率为4.4W，该灯正常发光时通过的电流是____mA，“220V 4.4W”LED灯与“220V 40W”普通白炽灯亮度相同，若白炽灯正常发光的效率为10%，则LED灯正常发光时效率为____%．（保留一位小数）
10．2012年6月24日“神舟九号”与“天宫一号”手动交会对接成功，成为一体．以“天宫一号”为参照物，“神舟九号”是 （填“运动”或“静止”）的；以太阳为参照物，“神舟九号”是 （填“运动”或“静止”）的．
11．石头落入水中，激起的水波从石头入水处向四周传播，如图甲所示，图乙是俯视水向外传播的波纹示意图，其中实线表示水波的峰，虚线表示水波的谷。已知水波向外的传播是匀速直线运动。水波向外传播的过程中，波纹的幅度逐渐减小，说明水波向外传播过程中，______减小。水波从振源O处径向向外传播的过程中，相邻两个波峰距离ab_____（选填“大于”、“小于”或“等于”）相邻两个波谷距离cd。若水面上有个小浮标（图甲中小黑点），当水波向外传播过程中，小浮标的运动情况是______（填“沿波动方向运动”或“上下来回运动”）

12．2012年3月31日晚8点半到9点半，在全球举行一场名为“地球时间”的熄灯接力活动，人们用黑暗的方式唤醒人类的环保意识．小明家有1.5kW的用电器停止使用1h，则节约用电_____J，相当于_____kg酒精完全燃烧释放的能量．为了节约资源，许多家庭安装了太阳能热水器，太阳能热水器主要是通过_____方式增加水的内能．（酒精热值为=3.0×107J／kg）

13．PM2.5是指大气中直径小于或等于2.5微米的颗粒物，它们在空中做无规则运动，很难自然沉降到地面，吸入后会进入血液对人体形成危害。PM2.5 在空中的运动____________(选填“可以”或“不可以”)直接说明分子在不停地做着无规则的运动．
14．如图所示，图钉帽的面积是0.8 cm2，图钉尖的面积是5×10－4 cm2，手指对图钉帽的压力是20 N，手对图钉帽的压强是_______Pa，图钉尖对墙的压强是_________ Pa.

三、作图题（共7分）
15．如图所示，一束光线照射到平面镜上被反射后再射到凸透镜上．请作出平面镜的入射光线和凸透镜的折射光线．
（_______）

16．如图所示，曲杆ABC自重不计，O为支点，要使曲杆在图示位置平衡，请作出物体所受重力的示意图和施加在C点最小力F的示意图．
（____）

17．如图通过滑轮组向下用力提升物体，请画出滑轮组的绕线。

四、实验题（本大题共5小题，共20分）
18．某班同学做“测量小电灯的功率”的实验，所用器材有：标“3.8V”字样的待测小灯泡、电压恒为6V的电源、标有“5Ω 1A”和“20Ω 1A”的滑动变阻器各一个、电流表（量程为0〜0.6A、0〜3A）、电压表（量程为0〜3V、0〜15V）、开关及导线若干．
（1）甲学生在实验时，把电流表与电压表的位置接反了，闭合开关后会造成________
A．电流表烧坏 B、电压表烧坏C．小电灯烧坏 D、小电灯不亮
（2）乙同学按图连接电路后，操作正确，闭合开关，灯发出耀眼的光后熄灭，他接下来的操作是________
（3）丙同学按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是______,排除该故障后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是________ .
（4）丁同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．
电压表示数U/V
电流表示数 I/A
小灯泡功率 P/W
2.0
0.20

2.5
0.22

3.0
0.25

3.8
0.30

4.5
0.32

①通过上表数据，可算得小电灯的额定功率为____，还可得出关于灯丝电阻的结论是______
②当小灯泡正常工作时，连人电路的滑动变阻器的阻值为________Ω
③将两个这样的小灯泡串联后直接接在6V电源的两端，两灯消粍的总功率为______W．
19．如图所示，这是小强同学设计的测牛奶密度的实验步骤及他的操作示意图：

A．测出空杯子的质量为m1（如图A）；
B．将一袋牛奶倒一部分在空杯中，测得总质量为m2（如图B）;
C．将杯中的牛奶再倒入量筒中，测得其体积为V（如图C）;
D．计算出牛奶的密度ρ．.小强测得牛奶的质量m=_______g；请你帮小强计算出牛奶的密度ρ= ____kg/m3;请你帮小强设计的实验步骤有明显的瑕疵，由于往量筒中倒入牛奶时不可能倒尽，因此按他设计的步骤测出的牛奶密度值将 _____（选填“偏大”或“偏小”）细心而聪明的你一定已经发现，只要调整一下操作顺序就可以避免这一瑕疵，说说你调整后的顺序___________（请重新排列ABCD的顺序）．
20．小明用图甲所示的装置做“观察水的沸腾”实验．

（1）如图乙所示，温度计的正确读数方法是图_____（A/B/C）；
（2）当水沸腾时，如图丙所示水中有一个气泡从A位置（体积为VA）上升到B位置（体积为VB），则VA _____VB（选填“>”、“=”或“<”，下同）；气泡在A、B两位置受到水的压强分别为pA和pB，则pA ____ pB ．
时间/min
0
1
2
3
4
5
6
7
8
温度/°C
90
92
94
96
98
98
98
98
98
（3）以上表格中的内容是小明记录的实验数据，则水的沸点是 _______ °C ；
（4）实验完成后，烧杯内水的质量与实验前相比_________．（选填“变大”、“不变”或“变小”）
21．如图甲是“探究水沸腾时温度变化的特点”的实验装置。

（1）图甲实验装置的组装顺序应为_____（选填“自上而下”或“自下而上”）。
（2）实验中某次温度计的示数如图乙，为_____℃．根据实验数据绘制的水的温度随加热时间变化的图象如图丙，由图可知本实验中水的沸点为_____℃。
（3）撤去酒精灯后，水仍能继续沸腾一小段时间，其原因是_____。
22．在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额＝2.5V，小灯泡电阻约10Ω左右．请用笔画线代替导线将图甲所示的实物电路连接完整．
小明闭合开关后，发现灯泡不亮，电流表无示数，而电压表有示数，则故障可能是_____．排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡额定功率为_____W．小华重新设计了一种测量U额＝3.8V小灯泡额定功率的电路，如图丙所示．电源电压保持不变，R0为10Ω的定值电阻，完成下列步骤：
①只闭合开关S，移动滑动变阻器滑片P至最左端，读出电压表示数为6V；
②断开开关_____，闭合开关_____，移动滑动变阻器滑片P，使电压表的示数为_____V，小灯泡正常发光；
③保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为4V；
④小灯泡的额定功率为P额＝_____W．（答案保留一位小数）
五、计算题（本大题共2小题，共13分）
23．在图(a)所示电路中，电源电压为15伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“100Ω 2A”字样．闭合电键S，电流表A的示数如图(b)所示．

①求电阻R1两端的电压U1.
②保证电路各元件都正常工作的情况下，移动变阻器的滑片P，求电阻R1消耗电功率的最大值P1大．
24．某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图甲所示.滑动变阻器的规格为“ ”，当滑片从最右端向最左端移动的过程中，的图象如图乙所示.求：

（1）的阻值；
（2）电路消耗的最大功率；
（3）当消耗的电功率为时，的阻值.
六、综合能力题（本大题共3小题，共18分）
25．为了能在黑夜中看见开关位置，小明设计了如图所示的电路．当开关S合向b时，照明灯亮、指示灯灭，避免指示灯费电；S合向a时，照明灯灭、指示灯亮，显示开关位置．他利用一个“10V0.1W”的小灯泡和一段电阻丝组装成指示灯，求：

（1）这个“10V 0.1W”的小灯泡和这段电阻丝应该_____联（选填“串”或“并”）
（2）为使指示灯正常发光，电阻丝的电阻应为多少______？
（3）照明灯使用6小时所消耗的电能是多少________？
26．阅读短文，回答问题：
估算
所谓估算，就是根据某个合理的假定获得一个近似值的方法．估算不是瞎猜，它的结果是根据已知的信息进行合理推测得到的．
在无法获得确切数据的情况下，通常先建立合适的模型，再通过相应的测量、计算来进行估算，从而获得事物的有关信息．例知，我们为了估算一个大石块的体积，可以依据石块的形状建立柱体或球体的模型，通过测量石块的边长或周长，再按照建好的模型计算得出石块的大致体积．
生物学家在野外考察时，经常会发现动物留下的脚印，他们往往会利用脚印来估算动物在不同生长发育期的重力．怎么估算呢？通常是在方格纸上描绘出脚印的轮廓，数出脚印轮廓所围小方格的个数（凡大于半格的都算一个，小于半格的都不算），用一个小方格的面积乘以数出的小方格的个数，就大致得出了脚印的面积．测量出脚印的深度后，在紧挨脚印旁边的雪地上放一平底容器，在容器中放入适当的物体，当容器下陷的深度与脚印的深度____时，测量出容器及物体的总重力G1，容器的底面积S1，再利用四个脚印的总面积S1，就可以估算出动物的重力．
既然是估算，结果可能会与实际值不能严格吻合，二者存在偏差很正常．这时，我们可以通过多次测量求平均值，使结果更接近实际值．

（1）为提高估算结果的准确性，可以采用_____的方法．
（1）已知图中每个小方格的面积均为10cm1，则该脚印的面积约为_____cm1．
（3）文中“_____”处应填入的内容为_____，请你利用生物学家估算出动物重力的表达式为G=_____.
27．阅读短文，回答问题．
2019年1月3日，嫦娥四号探测器(图甲)搭载着“玉兔二号”月球车(图乙)成功降落月球南极，全人类首次实现月球背面软着陆．探测器着陆后进行了月球车和探测器“两器分离”，分离后在“鹊桥”中继星支持下顺利完成互拍并传回地球．

月球车设计的相关参数如下表：
设计质量m/kg
135
独立驱动的车轮个数n/个
6
长a/m
1.5
每个轮子与水平月面的接触面积S/cm2
100
宽b/m
1
月面的行驶速度v/(m·h-1)
200
高h/m
1.1
耐受温度范围
－180℃～150℃
月球车能源为太阳能，能够耐受月球表面真空、强辐射、极限温度等极端环境．由于月夜温度极低，电子设备无法正常工作，所以它将进入休眠状态，休眠期间由同位素温差发电保温，等到月昼来临，它将自主唤醒，进入工作状态．
(1)根据上述信息，请判断以下说法中正确的是_____．
A．月球车可以使用汽油机来驱动
B．月球车在月球上惯性将减小
C．月球车的零件应该用热胀冷缩较明显的材料制成
D．接近月面时，探测器需要悬停寻找最佳降落地点，悬停时它受到的是平衡力
(2)月球车以太阳能为能源，这是_____(选填“常规”或“新”)能源．若太阳光照射到太阳能电池板上的辐射功率为1.5kW．电池产生的电压为48V，并对车上的电动机提供5A的电流．则太阳能电池将太阳能转化电能的效率是_____．
(3)探测器接近月面时，在反推发动机和缓冲机构的保护下安全着陆预选区．为使探测器顺利软着陆，从月球表面观察到发动机点火后产生的高压气流应向_____(选填“上方”、“下方”或“水平方向”)喷出．
(4)在地球上重6N的物体在月球上重1N，则“玉兔二号”月球车对水平月面的压强为_____Pa．假如月球车在行进过程中受到的阻力是自重的0.2倍，月球车水平匀速直线前进30m，牵引力做的功为_____J．(g取10N/kg)
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
试题分析：一节干电池的电压是1.5V，家庭电路的电压是220V，故应选A。
考点：电压
2、D
【解析】
雾凇是固态的冰晶，雾凇的形成是由于空气中的水蒸气遇冷直接凝华为小冰晶附着在植被上．
3、A
【解析】
A.分子间既存在引力，又存在斥力，且同时存在，故A正确；
B.一切物质的分子都在不停地做无规则的运动，温度越高，分子运动越剧烈，故B错误；
C. 丝绸摩擦过的玻璃棒带正电，根据同种电荷互相排斥，异种电荷互相吸引，所以当靠近带正电的物体时会相互排斥，故C错误；
D. 质子和中子构成原子核，电子和原子核构成原子，原子构成分子，分子构成物质，地球又是太阳系中的一颗行星比太阳小，太阳系只是银河系中之一，所以它们从大到小的顺序为：银河系、地球、分子、原子核、质子，故D错误。
4、C
【解析】
A、弹簧被压缩过程中，长度变短，形变变大，所以弹簧的弹性势能增大，故A错误；
B、木块被弹簧弹离的瞬间具有一定的速度，如果它受到的力全部消失，由牛顿第一定律可知，木块将做匀速直线运动；故B错误；
C、木块从被弹簧弹弹离至最终静止的过程中，在水平方向上受到摩擦阻力和空气阻力的作用，导致其速度减小，但木块对水平地面的压力和接触面的粗糙程度没有变，所以摩擦力的大小是不变的，故C正确；
D、图乙中，木块受到的重力和木块对水平面的压力方向相同，且作用在不同物体上，所以不是一对平衡力，故D错误．
5、C
【解析】
A．麦克斯韦滚摆向高处滚动，其质量不变，速度变小，动能变小，同时高度变大，重力势能变大，所以是将动能转化为重力势能的过程，故A错误；
B．塑料圆筒滚动时，速度变小，即动能变小，同时皮筋越来越紧，弹性形变程度变大，即动能转化为弹性势能，故B错误；
C．运动员用拉弯的弓把箭射出去，即该过程中，弓的弹性势能变小，同时箭的动能变大，所以是将弹性势能转化为动能的过程，故C正确；
D．造地球卫星在远地点时动能最小，势能最大；在近地点动能最大，势能最小，故从远地点向近地点运动时，势能转化为动能，故D错误；
6、A
【解析】
脚跟起落驱动磁性转子旋转，线圈中就会产生电流，这是电磁感应现象，故A正确，BCD错误．
7、B
【解析】
A、5颗地球同步卫星离地面的高度一定，相对地面的位置没有发生改变，所以这些地球同步卫星是静止的，故A错误；
B、发射火箭与热机做功冲程的能量转化相同，都是将内能转化为机械能,故B正确；
C、北斗卫星在绕地球飞行的过程中，运动方向不断发生变化，所以其运动状态发生变化，故C错误；
D、长征三号乙运载火箭加速上升过程中，速度越来越快，动能越来越大，高度越来越大，重力势能越来越大，所以机械能越来越大，故D错误。

二、填空题（本大题7小题，共21分）
8、热传递 4.494×106
【解析】
水地暖改变房间内的温度是通过能量的转移，故发生了热传递；已知该涂料的单位发热功率为1200W/㎡．空房的地面面积是14㎡，则P=1200W/㎡×14㎡=1.68×104W，由P=W/t可得，消耗总电能，W=Pt=1.68×104W×5×60s=5.04×106J，由ρ=m/V可得，m空气=ρ空气V=ρ空气Sh=1.3kg/m3×14㎡×3m2=54.6kg，空气吸收的热量Q吸=c空气m空气△t=1.0×103J/（kg•℃）×54.6kg×10℃=5.46×105J；损失的热量Q损失=W﹣Q吸=5.04×106J﹣5.46×105J=4.494×106J．
9、20 90.9
【解析】
由P=UI知道，节能灯的额定电流是： =0.02A=20mA；设两种灯泡正常发光的时间为t，由 知道，LED消耗的电能是：W1 =P1 t=0.0044kW•t，白炽灯消耗的电能 是：W2=P2 t= 0.04kW•t，在达到相同亮度的条件下，由于白炽灯正常发光的效率为10%，所以 ，即Pt=P2t10%，LED灯正常发光时效率是：90.9%。
10、静止；运动
【解析】
试题分析：对接时，“神舟九号”与“天宫一号”是相对静止的，以“天宫一号”为参照物，“神舟九号”是静止的；“神舟九号”相对于太阳的位置在不断改变，所以以太阳为参照物，“神舟九号”是运动的．
【考点定位】参照物及其选择
11、能量 等于 上下来回运动
【解析】
水波向外传播的过程中，波纹的幅度逐渐减小，说明水波的能量在逐渐减小；
波长是相邻两个波峰或波谷之间的距离，所以相邻的两个波峰的距离ab与相邻两个波谷的距离cd都等于一个波长，两个距离是相等的。石头竖直落入水中，当水波向外传播过程中，水平方向没有力的作用，故小浮标的运动情况是上下来回运动。
12、5.4×106 0.18 热传递
【解析】
小明家有1.5kW的用电器停止使用1h，则节约用电：
W=1.5×3.6×106J=5.4×106J；
根据公式m=Q/q计算出相当于0.18kg酒精完全燃烧释放的能量；
为了节约资源，许多家庭安装了太阳能热水器，太阳能热水器主要是通过热传递方式增加水的内能。
13、不可以
【解析】
PM2.5是指大气中直径小于或等于2.5微米的颗粒物，它们在空中做无规则运动，是机械运动，不属于分子的运动。
14、2.5×105 4×108
【解析】
[1]手对图钉帽的压强为：

[2]图钉尖对墙的压力等于手对图钉帽的压力即20N，图钉尖对墙的压强：

本题考查了固体压强的计算，要知道固体能够传递压力，大小不变，以及固体压强的计算，关键是分清接触面积，但解题时要注意单位的换算．

三、作图题（共7分）
15、
【解析】
过平面镜的入射点做法线，然后根据光的反射定律中反射角等于入射角做出入射光线；反射光线经过凸透镜左侧的二倍焦距处入射到凸透镜上，根据凸透镜成像规律，折射光线经过右侧的二倍焦距处，作图如下：

16、
【解析】
因为重力的方向是竖直向下，所以过物体的重心画一条竖直向下的有向线段，并带有箭头，用G表示，即为物体所受重力的示意图；
由杠杆平衡条件知道，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；由图知道连接OC，为最大力臂，此时施加在C点的力F最小，所以，过C点做OC的垂线斜，且向左下方的力，即为F的示意图，如下图

本题考查的是重力的示意图的画法及杠杆中最小力的问题，是基础题目，难度不大．
17、如下图所示

【解析】
用一个定滑轮和一个动滑轮组成滑轮组，通过滑轮组向下用力提升物体，说明绳子自由端的拉力方向向下，所以绳子由定滑轮开始绕起，如图所示：

四、实验题（本大题共5小题，共20分）
18、D 断开开关，更换“20Ω 1A”的滑动变阻器，将滑动变阻器的滑片移至阻值最大处 灯泡断路 闭合开关前，没有将滑动变阻器的滑片移至阻值最大处 1.14 灯丝电阻随温度的升高而增大 7.3 1.5
【解析】
(1)甲在实验时，把电流表与电压表的位置接反了，如图所示：

由于电压表的电阻很大，电源电压一定，电路中的电流较小，电灯不亮，不会烧坏电流表、电压表和灯，故D正确；
(2)乙同学按图连接电路后，操作正确，闭合开关，灯发出耀眼的光后熄灭，说明用的滑动变阻器的最大阻值太小，应最大阻值较大的滑动变阻器，接下来的操作是：断开开关，更换“20Ω 1A”的滑动变阻器，将滑动变阻器的滑片移至阻值最大处；
(3)丙同学按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数，说明电压表的两接线柱之间有开路，可能是灯泡断路；
排除故障后，闭合开关时，观察到灯闪亮一下后立即熄灭，说明：闭合开关前，没有将滑动变阻器的滑片移至阻值最大处；
(4)①根据表中数据可知,当灯两端的电压U=U额=3.8V时，I=0.3A，
额定功率：
P额=U额I=3.8V×0.3A=1.14W；
由表中数据可知：
R1===10Ω，
R2==≈11.4Ω，
R3== =12Ω，
R4==≈12.7Ω，
R5== ≈14.1Ω，
可见，随小电灯电压的增大，小电灯电阻变大，这是因为：随电压增大、电流随之增大，小电灯的实际功率P=UI也增大，灯的温度升高，由此可见：灯丝电阻随温度的升高而增大；
②根据表中数据可知,当小电灯正常工作时,电流为I4=0.3A,滑动变阻器两端电压为U滑=U−U4=6V−3.8V=2.2V，则根据欧姆定律得连入电路的阻值：
R滑==≈7.3Ω；
③将两个这样的小灯泡串联后直接接在6V电源的两端，各分3V的电压，此时通过的电流I=0.25A，两灯消粍的总功率P=UI=6V×0.25A=1.5W.
19、75 1.25×103 偏大 BCAD
【解析】
（1）由图示知，烧杯的质量为：
m杯=20g+10g+4g=34g，
烧杯和牛奶的总质量：
m总=100g+5g+4g=109g，
故牛奶的质量为：
m=m总﹣m杯=109g﹣34g=75g；
（2）牛奶的体积：
V=60mL=60cm3；
牛奶的密度
ρ牛奶=m/V=75g/60cm3=1.25g/cm3=1.25×103kg/m3；
（3）往量筒中倒牛奶时，烧杯壁会粘有少量牛奶，不能全部倒尽，致使测得牛奶的体积偏小，由密度公式ρ=m/V可知，质量不变，体积偏小，因此测出牛奶的密度偏大；
（4）先将一袋牛奶倒一部分在空杯中，测量牛奶和空杯的总质量；然后将杯中的牛奶再倒入量筒中，测得其体积；再测出空杯子的质量，最后根据密度公式计算量筒中牛奶的密度，这样就避免了在倒牛奶时烧杯壁上会有残留牛奶的问题，减小了实验误差，故调整后的操作顺序应为BCAD．
20、B ＜ ＞ 98 变小
【解析】
（1）温度计读数时视线应与温度计刻度面垂直，所以正确读数方法是图B．
（2）水沸腾时，水中气泡上升过程中因水的深度变小，水对气泡的压强变小（即pA >pB），所以气泡的体积会变大．其次，水在不停地汽化，水蒸气在不断增多，所以气泡在上升过程体积变大．
（3）由表格中数据可知，水在沸腾时温度保持98℃不变，说明水的沸点是98°C．
（4）实验完成后，因有一部分水汽化成水蒸气，所以烧杯内水的质量与实验前相比将变小．
21、自下而上 92 98 石棉网的温度高于水的沸点，水还会继续吸热
【解析】
（1）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；按照自下而上的顺序进行；
（2）图乙中温度计的分度值为1℃，则该次温度计的示数为92℃；由图象丙知，水在第2min开始沸腾，沸腾时，不断吸收热量，温度保持98℃不变，所以本实验中水的沸点是98℃；
（3）酒精灯加热时，铁圈和石棉网的温度升高，高于水的温度，当移开酒精灯时，水还会从铁圈和石棉网吸收热量，继续沸腾一小段时间。
22、 灯泡断路 0.15 S2 S、S1 3.8 1.1
【解析】
（1）由小灯泡的额定电压U额＝2.5V，小灯泡电阻约10Ω左右由欧姆定律求灯的额定电流确定电流表选用小量程与灯串联在电路中，开关串联在电路中；
（2）若电流表示数为0，灯不亮，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；根据电流表选用的量程确定分度值读数，根据P＝UI求灯的额定功率；
（3）根据P＝UI，求额定功率，在没有电流表情况下，测灯的额定电流是关键，先使灯与变阻器串联，让灯正常发光，保持滑片位置不动，通过开关的转换，使定值电阻与变阻器串联，根据串联电路电压的规律和分压原理可得出变阻器连入电路中的电阻，在第1次操作中，根据串联电路电压的规律和欧姆定律可求灯的额定电流，从而求出灯的额定功率．
【详解】
（1）小灯泡的额定电压U额＝2.5V，小灯泡电阻约10Ω左右，灯的额定电流约为： ，故电流表选用小量程与灯串联在电路中，开关串联在电路中，如下：

（2）经分析，小明闭合开关后，发现灯泡不亮，电流表无示数，而电压表有示数，则故障可能是灯泡断路．排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，则小灯泡额定功率为：P＝UI＝2.5V×0.3A＝0.15W．
（3）小华重新设计了一种测量U额＝3.8V小灯泡额定功率的电路，如图丙所示．电源电压保持不变，R0为10Ω的定值电阻，完成下列步骤：
②断开开关S2，闭合开关 S、S1，移动滑动变阻器滑片P，使电压表的示数为3.8V，小灯泡正常发光；
③保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为4V；
④在③中，定值电阻与变器串联，因电压表示数为4V，根据串联电路电压的规律，变阻器的电压为：6V﹣4V＝2V，由分压原理，变阻器连入电路中的电阻：R滑＝×10Ω＝5Ω，在②中，根据串联电路的规律和欧姆定律，灯的额定电流： ，
小灯泡的额定功率为P额＝U额IL＝3.8V×0.44A＝1.1W．
故答案为（1）如上；（2）灯泡断路 0.15；
（3）②S2； S、S1； 3.8； ④1.1．
本题测灯的额定功率，考查电路的连接、故障分析、电流表读数和功率的计算及设计实验方案测额定功率的能力．

五、计算题（本大题共2小题，共13分）
23、①8V；②22.5W
【解析】
由图可知电流是0.8A，所以电阻R1两端的电压U1＝I＝0.8A；当滑动变阻器联入电阻为零时，R1两端的电压是电源电压15V，电路中电流等于1.5A＜2A，各元件都能正常工作，此时电阻R1消耗电功率的最大值P1大＝＝22.5W
24、（1）（2）（3）.
【解析】
（1）由R1的U-I图像可知，通过R1的电流与电压成正比，R1为定值电阻，当U1=6V时，I1=0.6A，由欧姆定律可知：；
（2）当滑动变阻器连入电阻为0时，电路中的电流最大，此时电阻R1两端的电压等于电源电压，电源电压U=U1=6V，最大电流为I1=0.6A，电路最大功率；
（3）当R2消耗的电功率为0.5W时，，----①而，代入①得：，解得R2的阻值：R2=2Ω或R2=50Ω，由图乙可知，当R2最大时，I最小=0.15A，电路总电阻，R2的最大值R最大=R-R1=40Ω-10Ω=30Ω，所以R2=50Ω舍去，R2=2Ω．

六、综合能力题（本大题共3小题，共18分）
25、串联 2100Ω
【解析】
(1)小灯泡电压较小，所以需要将电阻丝与小灯泡串联分压；
(2)指示灯正常发光，则电流是：，电阻丝需要分担210V的电压，电阻丝的电阻应为：；
(3) 照明灯使用6小时所消耗的电能是：．
26、多次测量取平均值 310 相同
【解析】
（1）在无法获得确切数据的情况下，可以建立合适的模型，再通过相应的测量、计算来进行估算，多次测量取平均值，能够提高估算的准确性；
（1）由图知道，整个方格加上超过半格的方格共计31个，所以，该脚印的面积约是：S=31×10cm1 =310cm1，
（3）结合短文知道，根据等效法知道，文中“_____”处应填入的内容是“相同”； 熊站立在地面上，对地面的压力等于本身的重力，由F=pS知道，熊对地面的压力是：F= ，即该动物重力的表达式是：G=F=．
27、D 新 16% 下方 3750 1350
【解析】
（1）A．由于月球表面不存在空气，而汽油机需要吸入空气助燃，故A错误；
B．惯性与质量有关，在月球上质量不变，惯性不变，故B错误；
C．月球表面温差巨大，热胀冷缩明显的材料容易使月球车形变，损坏仪器，故C错误；
D．悬停即处于静止状态，此时受到月球对月球车的吸引力和燃料的反冲力，这两个力大小相等，方向相反，是一对平衡力，故D正确；
（2）太阳能与传统能源相比是新能源，太阳能电池的输出功率为P总=UI=48V×5A=240W，P入=1.5kW=1500W，则效率η=×100%=×100%=16%；
（3）探测器在月球着陆时靠发动机点火向下喷气，由于力的作用是相互的，探测器会受到一个向上的推力，从而实现软着陆，所以，从月球表面观察到发动机点火后产生的高压气流应向下方喷出；
（4）月球车在地球上受到的重力G=mg=135kg×10N/kg=1350N；根据在地球上6N的物体放到月球上重1N可知，月球车在月球表面受到的重力：G′=×G=×1350N=225N，月球车在月球表面上的压力F=G′=225N，所以，压强p===3750Pa；阻力f=0.2G′=0.2×225N=45N，由于月球车水平匀速直线前进，受平衡力的作用，则F牵=f=45N，则牵引力做的功W=F牵s=45N×30m=1350J。
