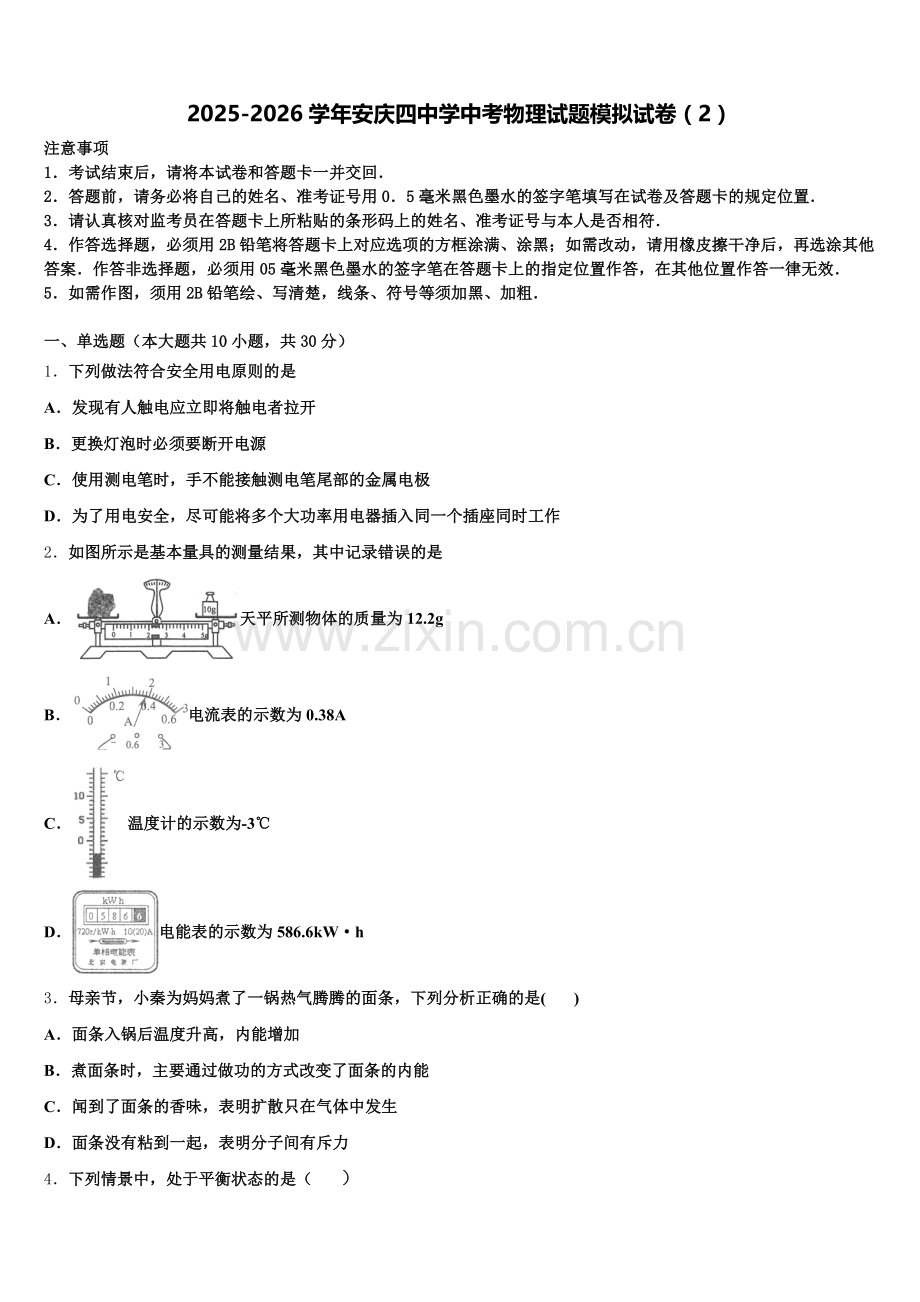

2025-2026学年安庆四中学中考物理试题模拟试卷（2）
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单选题（本大题共10小题，共30分）
1．下列做法符合安全用电原则的是
A．发现有人触电应立即将触电者拉开
B．更换灯泡时必须要断开电源
C．使用测电笔时，手不能接触测电笔尾部的金属电极
D．为了用电安全，尽可能将多个大功率用电器插入同一个插座同时工作
2．如图所示是基本量具的测量结果，其中记录错误的是
A．天平所测物体的质量为12.2g
B．电流表的示数为0.38A
C．温度计的示数为-3℃
D．电能表的示数为586.6kW·h
3．母亲节，小秦为妈妈煮了一锅热气腾腾的面条，下列分析正确的是( )
A．面条入锅后温度升高，内能增加
B．煮面条时，主要通过做功的方式改变了面条的内能
C．闻到了面条的香味，表明扩散只在气体中发生
D．面条没有粘到一起，表明分子间有斥力
4．下列情景中，处于平衡状态的是（ ）
A．绕地球匀速运行的卫星
B．加速追赶猎物的猎豹
C．下落的苹果
D．匀速下降的跳伞运动员
5．把标有“220V 40W”的灯泡L1和“220V 60W”的灯泡L2串联接人220V电路两端，下列说法正确的是( )
A．两灯泡的额定电压都变小了
B．两灯泡的额定电功率都变小了
C．灯泡L1两端的实际电压比L2两端的实际电压大
D．通过灯泡L1的实际电流比L2的实际电流大
6．关于声现象，下列说法正确的是
A．有些高科技产品不振动也可发声
B．声音只可以传递信息
C．考场周边“禁止鸣笛”是防止噪声产生
D．“闻其声而知其人”主要是根据声音的响度来判断的
7．下列描述最接近实际的是（　　）
A．一支普通2B铅笔的质量为200g
B．人体感觉舒适的温度约为40℃
C．中学生正常行走时一步的长度约为0.5m
D．智能手机工作时的功率约为500W
8．如图所示，在轻质杠杆上吊一重物G，在一端施加一个始终与杠杆垂直的动力F，使杠杆缓慢地从OA转至OB，则在转动过程中（ ）

A．F不变，杠杆是省力杠杆 B．F变大，杠杆是省力杠杆
C．F不变，杠杆是费力杠杆 D．F变大，杠杆是费力杠杆
9．如图所示的四种现象中，能用光的直线传播解释的是
A．手影游戏
B．天空彩虹
C．“断笔”现象
D．光纤传输信号
10．声音是由于物体的_____而产生的，外科医生常利用超声波除去人体内的结石是利用声波能传递_____。
二、多选题（本大题共3小题，共12分）
11．关于图所示各种情景，下列说法中正确的是

A．甲图:科技馆体验展品“球吸现象”，两球向中间靠拢是因为中间压强大
B．乙图:三峡水利工程利用连通器的原理修筑了船闸
C．丙图:从北京带到高原地区的食物包装变鼓是因为海拔越高，大气压强越小
D．丁图:吸盘式挂钩是利用了大气压强的作用
12．如图所示的电路，闭合开关后，在滑动变阻器的滑片 P 从 a 端向 b 端滑动的过程中(设灯泡工作时电阻不随温度变化) ：

A．电路的总电阻逐渐变大
B．通过乙灯的电流逐渐变大
C．滑动变阻器两端的电压逐渐变小
D．甲灯逐渐变亮
13．我们居住的城市高楼林立，如不小心发生高空坠物事件，则可能给人们的生命财产造成损害，更不可有意为之。日前，某小区的陈先生在早上下楼取车时发现车的后挡风玻璃被穿了一个孔，上面还插着一个可乐瓶。对此，下列描述正确的是
A．可乐瓶从高空坠落，动能会转化为重力势能
B．挡风玻璃对可乐瓶没有做功
C．可乐瓶从高空坠落，重力势能会转化为动能
D．可乐瓶砸在挡风玻璃的瞬间，具有很大的动能
三、填空题（本大题共5小题，共10分）
14．小华在3s内将一个重100N的物体从斜面底部向上匀速拉到斜面的顶端，沿斜面的拉力F为75N，物体沿斜面移动的距离s为5m，上升的高度h为3m，则人对物体做功的功率是_____W；此斜面的机械效率为______；物体所受斜面的摩擦力______N．
15．如下图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F的作用，F的大小与时间t的关系如图乙所示，对应的物体运动速度v与时间t的关系如图丙所示，分析图象可知，当t=1s时，物体受到的摩擦力为________ N，从4s-6s内，拉力F做的功是______J

16．2017年4月，我国国产直升机AC311A成功试飞．直升机能停留在空中，是因为旋转的机翼对空气施加了向下的力，根据物体间力的作用是_____，空气对机翼也施加了向上的力，所以直升机能够停留在空中．另外，我国国产大飞机C919于5月也完成了首飞，客机在飞行时，机翼上表面空气流速_____，压强_____，因此获得向上的升力．
17．地铁是上海市民的重要交通工具之一，当某列车启动时，该车的惯性_____（选填“增大”、“不变”或“减小”），以站台为参照物，坐在车内的乘客是_____的（选填“运动”或“静止”）；列车驶过后，铁轨的温度会升高，这是通过_____的方式改变其内能的．
18．台秤是一种称量质量的工具．使用前，将台秤放在水平面上，游码置于零刻度，调节__使秤杆水平平衡．某次称量情况如图，被称货物的质量是__kg．

四、计算题（本大题共3小题，共29分）
19．图甲是小明家电热水壶内部的简化电路图，其中R 1为加热管，R 2为限流电阻，只有加热管放出的热量能被水吸收．S1是温控开关（也叫防干烧开关），S、S2是手动开关，调节S、S2可以使电热水壶分别处于加热和保温状态，下表是该电热水壶的铭牌．

(1)加热水壶处于加热状态时，手动开关S、S2应处于什么状态？正常工作时，通过加热管R1的电流为多少？
(2)电热水壶正常工作，在1标准大气压下，将一满壶初温为20℃的水烧开，水需要吸收多少热量？[c水=4.2×103J/（kg•℃）]
(3)水烧开后，让电热水壶处于保温状态，若R2=165Ω，则电热水壶的保温功率为多少？_
(4)小明发现在晚上用电高峰时烧开一壶水比白天用时长，晚上他进行了测量，关掉家里其他电器，仅电热水壶工作，他观察到家里电能表（如图乙）1min转盘转了40转，则晚上烧水时电热水壶的实际功率为多少？
20．人类正积极开发和利用太阳能，如太阳能热水器、太阳能电池等．太阳能热水器利用真空热水管给水加热，如图某太阳能热水器接收太阳能的面积为3m2,每平方米面积上1h得到太阳辐射的能量平均为2.5×106J,该热水器仅能把接受太阳能的42%转化为水的内能，若光照6h可以使热水器内初温为15℃，质量为100kg的水温度升高到多少℃？[c水=4.2×103J/（kg·℃）]

21．图甲为一款养生壶，其内部的电路简化图如图乙所示，、均为发热电阻。先闭合开关，再通过开关的断开或闭合，可以实现“加热”和“保温”两种状态的变换。现只将该养生壶接入家庭电路中正常工作，当闭合开关、，通过的电流为。当仅闭合开关，电路正常工作，图丙所示电能表的转盘转了。

求该养生壶的：加热功率；保温功率。
五、作图题（本大题共2小题，共4分）
22．如图所示，根据光的反射定律画出反射光线并标出反射角的度数．

23．如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．

六、实验探究题（本大题共3小题，共15分）
24．测量木块所受摩擦力，用如图所示装置实验：弹簧测力计右端固定，左端与木块相连，木块放在上表面水平的小车上，弹簧测力计保持水平．

（1）画出木块受到摩擦力的示意图；
（_____）
（2）当拉动小车向左作加速运动时，弹簧测力计的示数将_______（选填“增大”、 “减小”或“不变”）
（3）若将小车表面的铺上毛巾，这是为了验证摩擦力的大小 ____关系．
25． [探究名称]探究凸透镜成像的大小与哪些因素有关
[提出问题]小明通过前面物理知识的学习，知道放大镜就是凸透镜．在活动课中，他用放大镜观察自己的手指（图甲），看到手指__的像；然后再用它观察远处的房屋（图乙），看到房屋__的像．（选填“放大”、“等大”或“缩小”）
他想：凸透镜成像的大小可能与哪些因素有关？
物体到凸透镜的距离/cm
光屏上像到凸透镜的距离/cm
光屏上像
的大小
40
13.5
缩小
30
15
缩小
20
20
等大
15
30
放大
10
光屏上没有像
8
光屏上没有像
[进行猜想]凸透镜成像的大小可能与__有关．
[设计并进行实验]小明在图中所示的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得 的实验数据如表所示．
[结论与应用]
（1）分析数据可知物体到凸透镜的距离越短，光屏上像的大小就越__，同时发现像到凸透镜的距离就越__．
（2）小明班照毕业照时，摄影师发现两旁还有同学没有进入取景框内，这时摄影师应使照相机__同学（选填“靠近”或“远离”），同时还应__照相机的暗箱长度（选填“增长”、“缩短”或“不改变”）．

26．（海南省2015年初中毕业生学业水平考试）图甲是用伏安法测未知电阻R的实验图。

（1）请用笔画线代替导线，将图甲中实物电路连接完整_____________
（2）闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示其读数为I= A，则未知电阻R= _________ Ω。
（3）若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整
①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1
② ___________，用电压表测出电源的电压U
③请写出用测量值U、U1及R0来表示Rx的表达式：Rx= ____________
参考答案

一、单选题（本大题共10小题，共30分）
1、B
【解析】
A、发现有人触电应该先切断电源，不能直接用手拉开，否则也会触电，该选项做法不符合安全用电原则；
B、更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故，该选项做法符合安全用电原则；
C、使用测电笔时，手必须接触测电笔尾部的金属体，不能接触笔尖的金属体，该选项做法不符合安全用电原则；
D、多个大功率用电器同时使用一个插座，会使干路中的电流过大，出现危险，该选项做法不符合安全用电的原则。
2、B
【解析】
根据题中“如图所示是基本量具的测量结果，其中记录错误的是”可知，本题考查测量工具的读数。使用测量工具首先要认清量程和分度值，按照不同测量工具的读数规则进行分析判断。
【详解】
A．天平测量物体的质量为砝码质量和游码示数之和，在天平的标尺上，1g之间有5个小格，一个小格代表0.2g，被测物体的质量为m=10g2.2g=12.2g，故A读数正确。
B．由图知，电流表选择的是03A量程，对应的分度值为0.1A，此时的示数为1.9A，故B读数错误。
C．在温度计上，10之间有10个小格，一个小格代表1℃，液柱最高处在0℃以下，说明温度低于0℃，为-3℃，故C读数正确。
D．电能表的最后一位是小数，单位是kW•h，因此示数为586.6 kW•h，故D读数正确。
3、A
【解析】
A．面条入锅后吸热，温度升高，内能增加，选项A是正确的；
B．煮面条时，主要通过热传递的方式改变了面条的内能，选项B是错误的；
C．扩散可在气体、固体、液体中发生，选项C是错误的；
D．面条没有粘在一起，并不能表明分子间有斥力，选项D是错误的．
4、D
【解析】
物体受到平衡力作用时能保持平衡状态，即静止状态或匀速直线运动状态。
A．绕地球匀速运动的卫星，速度大小不变，运动方向不断变化，不是平衡状态，故A不符合题意。
B．加速追赶猎物的猎豹，速度增大，方向不断变化，不是平衡状态，故B不符合题意。
C．下落的苹果，向下做加速运动，不是平衡状态，故C不符合题意。
D．匀速下降的跳伞运动员，做匀速直线运动，速度和运动方向不变，处于平衡状态，故D符合题意。
故答案为D。
本题考查对平衡状态的理解和掌握。物体保持静止状态或匀速直线运动状态时，处于平衡状态。物体不受力或受平衡力时，处于平衡状态。
5、C
【解析】
用电器正常工作的电压为额定电压；用电器在额定电压下的功率为额定功率．把两个灯泡串联接入220V电路两端，其额定电压和额定电流都不改变，故AB错误；由灯泡的铭牌可知，两灯泡的额定电压相等，L1 的额定功率小于L2 的额定功率，因为P=U2/R，所以L1 的电阻大于L2 的电阻，串联电路中各处的电流相等，由I=U/R可得U=IR，则灯泡L1 两端的实际电压比L2 两端的实际电压大，故C正确，D错误；故选C
6、C
【解析】所有的声音都是由振动产生的，A错误；声音既可以传递信息也可以传递能量，B错误；禁止鸣笛是从声源处防止声音的产生，C正确；闻其声而知其人是根据声音的音色来判断的，D错误。故选C。
点睛：本题综合考查声现象。（1）声音是物体的振动产生的；（2）声音既能够传递信息，也能够传递能量．（3）噪音的防治有三个途径：①在声源处减弱，②在传播过程中减弱，③在人耳处减弱；（4）不同的发声体因材料和结构不同，所发出的声音的音色就不同，音色是辨别不同发声体的重要依据。
7、C
【解析】
A、一枚一元硬币的质量约6g，一支普通2B铅笔的质量大约是一元硬币质量的一半，在3g左右，故不符合实际；
B、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，故不符合实际；
C、地板砖的边长为60cm，中学生一步的距离略小于此数值，在50cm＝0.5m左右，故符合实际；
D、智能手机的工作功率非常小，一般在1W左右，故不符合实际。
8、B
【解析】
在杠杆一端施加一个始终与杠杆垂直的动力F，此时动力的力臂是最长的，且阻力的作用点在中间，阻力臂一定小于动力臂，所以是省力杠杆；
如图杠杆从图示位置转至水平位置的过程中，阻力臂逐渐变大；
根据杠杆的平衡条件，在阻力、动力臂不变时，阻力臂变大，动力F也会变大．
故B正确，ACD错误．
9、A
【解析】
A、手影是由于光的直线传播形成的，故A正确；
B、雨后天空出现的彩虹，属于光的色散现象，是由光的折射形成的，故B错误；
C、水中的“断笔”现象是由于光线从水中射入空气中发生折射形成的，故C错误；
D、光纤传输是利用光的反射原理，故D错误；
10、振动 能量
【解析】
[1]声音是由物体振动产生的；
[2]外科医生常利用超声波震碎然后除去人体内的结石，说明声波能传递能量。

二、多选题（本大题共3小题，共12分）
11、BCD
【解析】
A. “球吸现象”中，两球向中间空气流速大，压强小，而两球外侧空气流速小，压强大。所以两球的内外产生压强差使两球靠拢。故A错误。
B. 船闸的上游与闸室、闸室与下游是各构成连通器，是利用连通器原理工作的。故B正确。
C. 北京是低海拔地区，气压高，对食物包装的压力大，所以不会鼓；而高原地区因为海拔高，气压低，食物包装内的气压大于外界大气压，所以变鼓了。故C正确。
D. 吸盘式挂钩在安装时，要用力按压将盘内空气挤出，松手后空气不能流回盘内，所以盘内气压就小于外界大气压，即大气压将吸盘压住，从而增大吸盘与墙壁的摩擦力使得吸盘不会掉下。是利用了大气压。故D正确。
12、CD
【解析】
A．由电路图可知，灯泡乙与滑动变阻器并联，在与灯泡甲串联，在滑动变阻器的滑片 P 从 a 端向 b 端滑动的过程中，并联部分电阻变小，电路的总电阻逐渐变小，故A错误．
B．电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，灯泡甲的电阻不变，由U=IR可知，灯泡甲两端电压变大，甲逐渐变亮，电源电压U不变，灯泡甲两端电压U甲变大，由U滑=U并=U-U甲可知，滑动变阻器两端电压变小，乙灯两端的电压变小，故通过乙灯的电流变小， 故B错误．
C．根据串联分压原理，并联部分电阻变小，两端电压变小，故C正确．
D．电路中电流变大，甲灯实际功率变大，甲灯逐渐变亮，故D正确．
答案为CD．
13、CD
【解析】
A、可乐瓶从高空坠落，是重力势能转化为动能，而不是动能会转化为重力势能，故A错误；
B、可乐瓶对挡风玻璃做功的同时，挡风玻璃也一定会对可乐瓶做功，故B错误；
C、可乐瓶从高空坠落，高度降低，速度增大，重力势能会转化为动能，故C正确；
D、可乐瓶在高空坠落，高度很高，具有很大的重力势能，坠落时重力势能会转化为动能，当砸在挡风玻璃的瞬间，具有很大的动能，故D正确。

三、填空题（本大题共5小题，共10分）
14、125 80% 15
【解析】
人拉力做的功：=75N×5m=375J，人对物体做功的功率是： ；人克服物体重力所做的功是有用功： =100N×3m=300J，斜面的机械效率是： ；斜面的摩擦力做功的大小：W=375J-300J=75J，由可得摩擦力的大小：.
15、2 16
【解析】
由丙图可知，前2s物体速度为零，所以当t=1s时，物体速度为零，处于静止状态；故物体受平衡力，平衡力大小相同，根据乙图可知，物体所受拉力为2N，故摩擦力也为2N；
由丙图可知,4s∼6s内,物体做匀速直线运动,运动的速度为2m/s,则在第4s到6s内：物体移动的距离为s=vt=2m/s×(6s−4s)=4m；
从乙图中可知4s∼6s内物体受到的外力为4N，则拉力在这段时间内对物体所做的功为：W=Fs=4N×4m=16J；
16、相互的 大 小
【解析】
（1）物体间力的作用是相互的，螺旋桨在对空气施力的同时，也受到空气对它施加的反作用力；
（2）流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大．
【详解】
（1）直升机的螺旋桨对空气施加了一个竖直向下的力，由于物体间力的作用是相互的，所以空气对直升机施加了一个竖直向上的反作用力，这个力就是飞机向上的升力；
（2）机翼上方的空气流速大，压强较小；机翼下方的空气流速小，压强大，机翼受到一个向上的压强差，故飞机受到向上的升力．
17、不变 运动 做功
【解析】
[1]质量是物体惯性的量度，与物体的运动状态无关；
[2]人与站台的位置在发生改变，所以是相对运动的；
[3]列车驶过后，铁轨的温度会升高，这是轮与轨之间有摩擦力做功，改变物体内能．
18、调零螺丝 2.2
【解析】
使用前，将台秤放在水平面上，游码置于零刻度，调节调零螺丝使秤杆水平平衡．
秤杆每一个大格代表100g，每一个小格代表50g，游码对应的刻度值是200g=0.2kg．
物体的质量=砝码的质量+游码对应的刻度值=2kg+0.2kg=2.2kg．

四、计算题（本大题共3小题，共29分）
19、 (1) 加热水壶处于加热状态时，手动开关S、S2应处于闭合状态；4A；(2)5.04×105J；(3)55W；(4)800W
【解析】
(1)由电路图可知，当S1、S、S2都闭合时，R2短路，电路只有R1工作；当开S、S1闭合、S2断开时，两电阻串联；根据串联电阻的规律，根据P＝，当电路只有R1工作时功率大，为加热状态，即手动开关S、S2都闭合时，电热水壶处于加热状态；根据表中数据可知，电热水壶的额定功率为880W，由P＝UI，正常工作时，通过加热管R1的电流为
I＝=＝4A
(2)由表中数据知，一满壶水的体积为1.5L，根据ρ＝，其质量为
m＝ρV＝1.0×103kg/m3×1.5×10﹣3m3＝1.5kg
在1标准大气压下，将一满壶初温为20的水烧开，水需要吸收多少热量
Q＝c水m△t＝4.2×103J/（kg•）×1.5kg×(10020)＝5.04×105J
(3)由欧姆定律I＝，根据(1)知，加热管电阻
R1＝=＝55
当开S1、S3闭合、S2断开时，两电阻串联，电路处于保温状态，根据电阻的串联，此时 电路的电阻
R串联＝R2+R1＝165+55＝220
由欧姆定律，此时电路中的电流
I′＝=＝1A
则电热水壶的保温功率，即R1的功率
P保＝I′2R1＝（1A）2×55＝55W
(4)如图乙电能表上标有3000r/kW•h，表示电能表转盘每转3000圈消耗1度电，则转40转消耗的电能为
W＝kW•h＝×3.6×106J＝4.8×104J
1min转盘转了40转，晚上烧水时电热水壶的实际功率为
P实＝=＝800W

答：(1) 加热水壶处于加热状态时，手动开关S、S2应处于闭合状态；正常工作时，通过加热管R1的电流为4A。
(2)电热水壶正常工作，在1标准大气压下，将一满壶初温为20℃的水烧开，水需要吸收5.04×105J热量。
(3)电热水壶的保温功率为55W。
(4)晚上烧水时电热水壶的实际功率为800W。
20、60℃
【解析】
因为光照6h，太阳能热水器接收的太阳能为：W太阳能=2.5J/(h =4.5J，
又因为热水器接收的太阳能有42%转化为水的内能，所以水吸收的热量为：=W太阳能=424.5=1.89J，
所以质量为100kg的水升高的温度为：=45，
所以水的末温为：t2=t1+t=15+45=60．
21、（1）880W；（2）300W
【解析】
根据题中“图甲为一款养生壶，其内部的电路简化图如图乙所示，……求养生壶的加热功率和保温功率”可知，本题考查了电功率公式、电能表的应用，分清电热水壶处于不同状态时电路的连接方式是关键。
【详解】
（1）当闭合开关、，电路中只有电阻，根据，电源电压一定，电阻小，功率大，养生壶处于加热状态。
。
（2）当仅闭合开关，电路中电阻、串联，电路总电阻最大，电源电压U一定，由可知，此时总功率小，养生壶处于保温状态。
此时养生壶所消耗的电能
，
养生壶的保温功率
。
答：（1）加热功率为880W；（2）保温功率为300W。

五、作图题（本大题共2小题，共4分）
22、如下图所不

【解析】
根据光的反射定律，入射光线与反射光线分居法线两侧，入射角等于反射角，据此作图．

23、
【解析】
因为过凸透镜光心的光线传播方向不变，连接SS’，交凸透镜的主光轴于一点，此点即为凸透镜的光心，过交点垂直主光轴画出凸透镜．入射光线SA交凸透镜于点A，连接AS’并用箭头标出光的传播方向．
如图：

考点：凸透镜的光路图

六、实验探究题（本大题共3小题，共15分）
24、 不变 接触面的粗糙程度
【解析】
（1）小车向左运动时，木块相对地面的位置没有发生改变，处于静止状态，木块水平方向受向右的拉力和向左的摩擦力，这两个力是平衡力，所以木块受到摩擦力的示意图如下：
；
（2）当拉动小车向左作加速运动时，木块的位置不变，处于静止状态，木块对小车的压力和接触面的粗糙程度不变，摩擦力不变，木块的受力还是平衡力，所以弹簧测力计的示数不变；
（3）若将小车表面铺上毛巾，表面的粗糙程度发生变化，所以可以验证摩擦力大小与接触面粗糙程度的关系．
25、放大 缩小 物体到凸透镜的距离 大 长 远离 缩短
【解析】
[提出问题]：当用放大镜观察自己的手指时，此时手指在凸透镜的焦点之内，成放大、正立的虚像；若看远处的物体，此时物体在凸透镜的2倍焦距之外，所以成倒立、缩小的实像；
[进行猜想]：甲乙两图物体到凸透镜的距离不同，所以可以看出凸透镜成像的大小可能与物体到凸透镜的距离有关；
[结论与应用]：（1）分析表格中数据可知物体到凸透镜的距离越短，光屏上成的像的大小就越大，同时发现像到凸透镜的距离就越长；
（2）要想使所有的景物都进入取景框，需要增大物距，为了得到清晰的像，需要减小像距．所以应使照相机远离同学，并缩短暗箱的长度．
26、导线的一端接在变阻器上，另一端接在电阻R上 0.38 闭合S、S1 R1=UIR0/（U-U1)
【解析】
试题分析：（1）变阻器应串联在电路中，且要一上一下接线柱进行连接；
（2）明确电流表的量程和分度值，读出示数，再利用欧姆定律的变形公式计算电阻的大小；
（3）由电路图可知，当开关S、S1均闭合时电路为Rx的简单电路，电压表测电源的电压；当开关S闭合、S1断开时，R0、Rx串联，电压表测Rx两端的电压；根据串联电路的分压特点和定值电阻的阻值求出Rx的阻值，据此设计实验步骤得出结果．
解：（1）变阻器应串联在电路中，可将导线一端接在变阻器上端，另一端接在电阻R右端，如图所示．

（2）读图可知，电流表的量程为0～0.6A，其分度值为0.02A，则电流表的示数为0.3A．
由公式I=得，
R===8Ω；
（3）实验步骤：
①闭合开关S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；
②闭合开关S、S1，用电压表测出电源的电压U；
③因串联电路中总电压等于各分电压之和，
所以，R0两端的电压：
U0=U﹣Ux=U﹣U1，
因串联电路中各处的电流相等，
所以，I==，即=，
解得：Rx=．
故答案为：
（1）如上图所示；
（2）0.3；8；
（3）②闭合开关S、S1；③．
【点评】本题考查了实物图的连接和电流表的读数、欧姆定律的应用、串联电路的特点等，关键是知道有电压表、无电流表时可根据串联电路的电流、电压特点进行设计实验．
