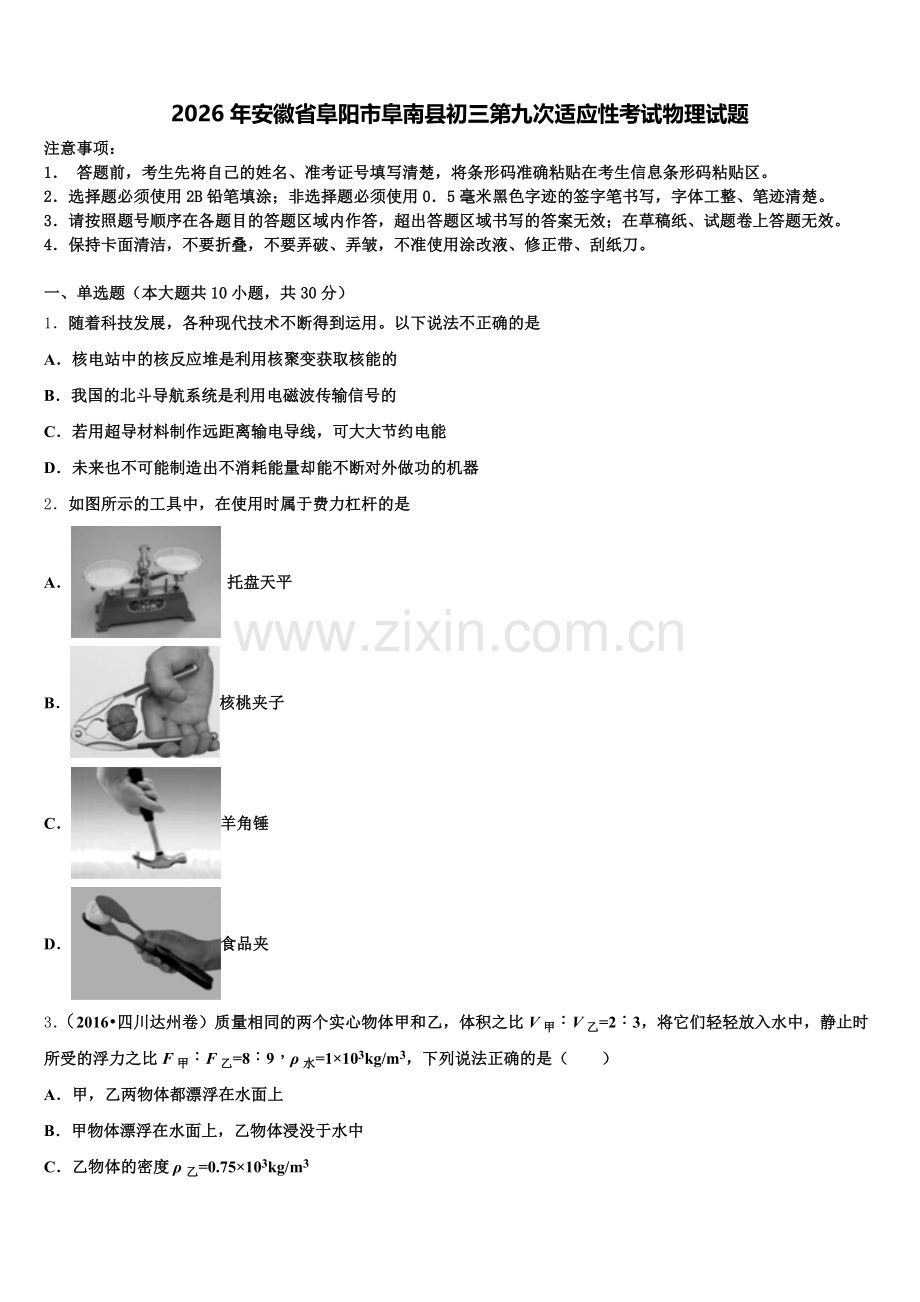

2026年安徽省阜阳市阜南县初三第九次适应性考试物理试题
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单选题（本大题共10小题，共30分）
1．随着科技发展，各种现代技术不断得到运用。以下说法不正确的是
A．核电站中的核反应堆是利用核聚变获取核能的
B．我国的北斗导航系统是利用电磁波传输信号的
C．若用超导材料制作远距离输电导线，可大大节约电能
D．未来也不可能制造出不消耗能量却能不断对外做功的机器
2．如图所示的工具中，在使用时属于费力杠杆的是
A． 托盘天平
B．核桃夹子
C．羊角锤
D．食品夹
3．（2016•四川达州卷）质量相同的两个实心物体甲和乙，体积之比V甲：V乙=2：3，将它们轻轻放入水中，静止时所受的浮力之比F甲：F乙=8：9，ρ水=1×103kg/m3，下列说法正确的是（　　）
A．甲，乙两物体都漂浮在水面上
B．甲物体漂浮在水面上，乙物体浸没于水中
C．乙物体的密度ρ乙=0.75×103kg/m3
D．乙物体的密度ρ乙=0.85×103kg/m3

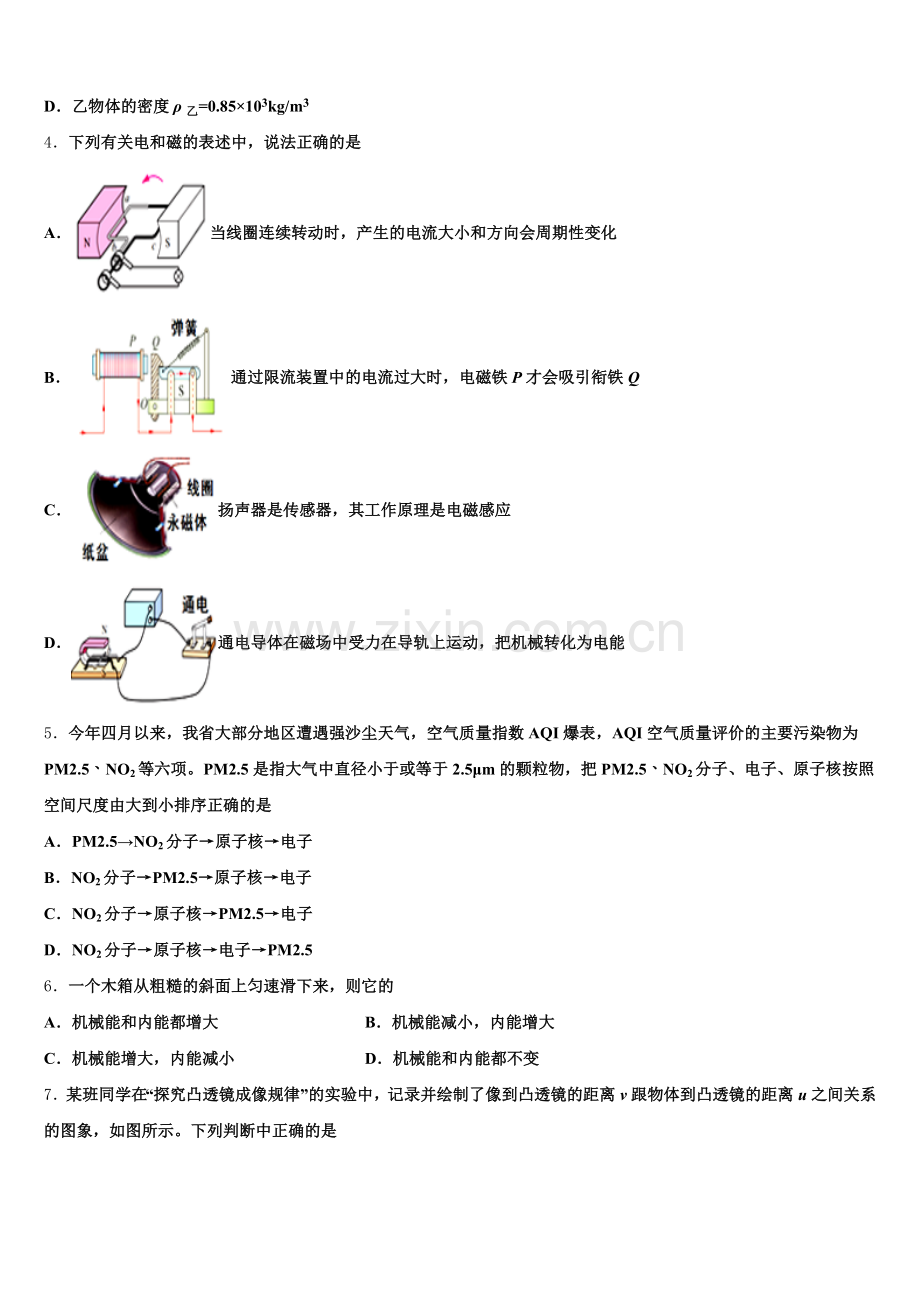

4．下列有关电和磁的表述中，说法正确的是
A．当线圈连续转动时，产生的电流大小和方向会周期性变化
B．通过限流装置中的电流过大时，电磁铁P才会吸引衔铁Q
C．扬声器是传感器，其工作原理是电磁感应
D．通电导体在磁场中受力在导轨上运动，把机械转化为电能
5．今年四月以来，我省大部分地区遭遇强沙尘天气，空气质量指数AQI爆表，AQI空气质量评价的主要污染物为PM2.5、NO2等六项。PM2.5是指大气中直径小于或等于2.5μm的颗粒物，把PM2.5、NO2分子、电子、原子核按照空间尺度由大到小排序正确的是
A．PM2.5→NO2分子→原子核→电子
B．NO2分子→PM2.5→原子核→电子
C．NO2分子→原子核→PM2.5→电子
D．NO2分子→原子核→电子→PM2.5
6．一个木箱从粗糙的斜面上匀速滑下来，则它的
A．机械能和内能都增大 B．机械能减小，内能增大
C．机械能增大，内能减小 D．机械能和内能都不变
7．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示。下列判断中正确的是

A．该凸透镜的焦距是16cm
B．当时，在光屏上能得到一个缩小的像
C．当时，成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小
8．在如图所示的物品中，通常情况下属于绝缘体的是（）
A．钢尺
B．铅笔芯
C．金属硬币
D．练习本
9．《舌尖上的中国2》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美．如图所示，通过煎、炒、蒸、拌烹调的四种美食中所包含的物理知识，认识正确的是

A．煎：煎锅一般用铁制造，主要是利用了铁的比热容大
B．炒：主要是通过做功的方式使藜蒿和腊肉的内能增加
C．蒸：是通过热传递和高温水蒸气液化放热，使榆钱饭蒸熟
D．拌：香葱和豆腐要拌着才能入味，说明分子没有做无规则运动
10．在标准大气压下，根据下表所提供的资料数据，下列说法正确的是
熔点℃
沸点℃
锡
232
液态氧
-183
铜
1083
液态氮
-196
固态酒精
-177
酒精
78
固态水银
-39
水
100
A．-190℃氧为液态
B．可选用锡锅熔化铜块
C．酒精温度计可以测量100℃的沸水温度
D．水银温度计可以在-50℃下工作
二、多选题（本大题共3小题，共12分）
11．如图，在一辆匀速向右直线运动的车上，乘客将一只小球竖直向上抛出，A点为上升过程中的一点，B点为最高点，忽略空气阻力，则下列说法正确的是

A．以人为参照物，如果小球向上运动到A点，一切外力突然消失，则小球将继续向上运动
B．上升过程中，小球的动能减小，重力势能增加
C．上升过程中，小球的机械能守恒，小球在B点受到平衡力的作用
D．最终小球落回人手中的速度大小与抛出时的速度大小相等
12．如图是一大型电子地磅的电路图。图中电源电压恒定，电阻R是固定电阻。R0是压力传感器，其电阻随压力的增加而减小。电流表和电压表可安装在两个不同地方，让两个不同地方的工作人员通过电压或电流的变化来判断物体的质量。开关S闭合后，当地磅上的重物增加时，下列说法正确的是（　　）

A．电流表示数增大 B．电流表示数减小
C．电压表示数增大 D．电压表示数减小
13．如图所示，电源电压保持不变，R1为定值电阻，小灯泡L的电阻不随温度变化，下列说法正确的是( )

A．只闭合S1，滑片P向右滑动，电压表示数变大，电流表示数变小
B．S1、S2、S3都闭合时，电路总功率最小
C．滑片P置于最左端，先闭合S1，再闭合S2，电压表无示数，电流表示数变大
D．只闭合S1，滑片P向左滑动，电压表示数的变化量与电流表示数的变化量的比值等于R1
三、填空题（本大题共5小题，共10分）
14．如图所示，是小华家的一部分电路，他家电路的火线与零线之间的电压是_______V；一天晚上她发现一盏电灯突然熄灭了，他用试电笔分别测试电路中的a、b、c、d四点，只有测a点时氖管发光，若电路中只有一处故障，则故障可能是______．

15．如图所示电路中，电源电压保持不变，电阻R1与R2的阻值之比为2：1．开关S断开时，R1与R2的电功率之比为_____：开关S闭合前后，电压表两次的示数之比为_____．

16．小明家记录4月初电能表示数为710.5度，电能表的信息及5月初的示数如图所示，4月初至5月初小明家消耗的电能是_____kW·h。当家中只有一盏电灯工作时，4min内转盘正好转过3圈，则该灯泡这段时间消耗的电能是____J，它的电功率为____W。

17．热气球是利用球内的热空气比球外的冷空气的密度要_____ 而能够上升的，当热气球加热时，球内的气体质量_____，体积_____，密度_____。
18．公园中的人工湖可以大大减弱周围地区的“热岛效应”，这是利用了水的_____特性．当你漫步在公园中，可以闻到阵阵的花香，说明_____．
四、计算题（本大题共3小题，共29分）
19．如图所示为小排量汽车，在lh的时间内，在水平路面上匀速行驶了72 km，消耗汽油6 kg．若已知该汽车发动机的功率(即牵引力的功率)为23 kW，汽车(包括车上的人和物品)质量为1.5t，汽油的热值为1．6×107 J／kg．则关于上述lh的行驶过程，试求：
若汽车单轮与地面的接触面积为0.05m2，汽车对地面的压强该汽车的牵引力该汽车发动机的效率
20．现在城区很多家庭都用上了燃气，那么燃气的热值是多少呢？小雨经过上网搜索，找到了如下一组数据：把100kg的水从10℃加热到70℃，燃气热水器需要消耗1m3燃气，已知燃气热水器的效率约为80%，请你帮助小雨计算：100kg水从10℃加热到70℃需要吸收的热量；燃气的热值。[气体的热值以J/m3为单位，水的比热容为4.2×103J/（kg•℃）]
21．小明同学为了将放置在水平地面上重G =100 N的物体提升到高处，设计了图甲所示的滑轮组装置，动滑轮重10 N．当小明用图乙所示随时间t变化的竖直向下的力F拉绳时，重物上升的高度h随时间t变化的关系如图丙所示．求：

（1） 在0~2 s内拉力F做的功．
（2） 在2~3 s内，拉力F的功率及滑轮组的机械效率．
五、作图题（本大题共2小题，共4分）
22．如图所示，通电直导线周围的磁场分布可用磁感线表示为以导线为圆心的同心圆圈，磁场方向可以运用如下方法判断：用右手握住直导线，让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁场方向．请在图中标出静止在磁场中的小磁针的N极
（____________）

23．如图所示，请在图中画出力F对支点O的力臂，并用L表示；

六、实验探究题（本大题共3小题，共15分）
24．为了测定额定电压为“2.5V”小灯泡的电阻，小明同学设计了如图甲的电路图．实验中各元件完好，电源电压保持不变．

（1）请将电路连接完整；
（______）
（2）闭合开关前，应将滑动变阻器滑片移到______端．（选填“A”或“B”）
（3）实验时，若无论怎样移动滑动变阻器的滑片， 小灯泡始终不亮，但电压表有示数，电流表示数几乎为零，则故障的原因可能是______（选填“电流表与导线”或“灯泡与灯座”）接触不良；
（4）排除故障后，进行了 4 次测量，如下表．当进行第 5 次实验时，他想要测量灯泡正常发光时的电阻，需要使电压表的示数为______V，此时电流表的示数如图所示，则通过小灯泡的电流为______A，该灯泡的电阻为______Ω（保留一位小数）．

序号
电压 U/V
电流 I/A
电阻 R/Ω
1
1.0
0.14
7.1
2
1.4
0.19
7.4
3
1.7
0.22
7.7
4
2.0
0.25
8.0
5

（5）实验过程中，为了避免灯丝烧断，请提出在调节滑动变阻器的过程中应注意的事 项：______．
25．在做“探究平面镜成像特点”的实验时，如图所示．
（1）实验时，选棋子A为物体，选择薄玻璃板做平面镜而不用镜子，其目的是为了能在A棋子这一侧看到________（选填“A的像”或“棋子B”），便于确定像的位置．
（2）在实验过程中，将棋子A放在玻璃板的一侧，棋子B放在玻璃板的另一侧．一边移动棋子B，一边用眼睛________（选填“透过玻璃板”或“直接”）观察B，直至B与A的像完全重合时停止移动棋子B．
（3）取下棋子B，在棋子B的位置平行于玻璃板竖直放一张白纸，发现白纸上并不能直接看到棋子A的像，可知平面镜所成的像是________（选填“虚”或“实”）像．

26．在湛江港码头，小华看到工人利用斜面把货物推到车上，联想到上物理课时老师讲过的知识，小华想探究斜面的机械效率可能与哪些因素有关？小华提出了以下的猜想：
A．斜面的机械效率可能与物体的重力有关．
B．斜面的机械效率可能与斜面的倾斜程度有关．
小华同学为了证实自己的猜想是否正确，于是他用同一块木板组成如图所示的装置进行了实验探究，记录的实验数据如下表：
实验次数
斜面倾角θ
物块重量G/N
斜面高度h/m
沿斜面拉力F/N
斜面长S/m
有用功W有/J
总 功W总/J
斜面的机械效率
1
30°
5.0
0.6
4.2
1.2
3.0
5.0

2
30°
3.0
0.6
2.5
1.2
1.8

60%
3
45°
3.0
0.8
2.8
1.2
2.4
3.4
71%
在实验操作过程中，应沿斜面向上_____拉动木块；实验时要使木板的倾斜角变大，应该把木板下面的木块向_____移动（填“左”或“右”）．根据表格中数据，第①次实验斜面的机械效率为_____%，第②次实验中总功为_____J．通过对比实验①、②数据，可验证小华的猜想_____（填写字母）；通过对比实验②、③数据，可以得出的探究结论是：_____．此实验主要用到的研究方法是_____．除了小华的猜想以外，请你猜想斜面的机械效率还可能与_____（写出一个）有关．
参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
A、核电站是利用原子核裂变发生链式反应时释放的大量能量来发电的，故A错误；
B、电磁波可以在真空中传播，所以“北斗”号导航系统是利用电磁波进行定位和导航，故B正确；
C、超导材料没有电阻，制作远距离输电导线，可大大节约电能，故C正确；
D、能量既不会消灭，也不会产生，能量在转化或转移的过程中，能量的总量保持不变，故不可能制造出不消耗能量却能不断对外做功的机器，故D正确。
2、D
【解析】
A．托盘天平在使用过程中，动力臂等于阻力臂，是等臂杠杆，不符合题意；
B．核桃夹子在使用过程中，动力臂大于阻力臂，是省力杠杆，不符合题意；
C．羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，不符合题意；
D．食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆，符合题意。
3、C
【解析】
试题分析：设甲、乙两物体质量都为m，甲、乙两物体的体积分别为2V、3V．①若甲、乙均漂浮，因漂浮时物体受到的浮力和自身的重力相等，且甲乙两物体的质量相等，所以，甲、乙受到的浮力相等，即F甲：F乙=1：1，与题意不符，故该可能被排除，A错误；②若甲、乙均浸没，则物体排开液体的体积和自身的体积相等，由F浮=ρgV排可知，它们受到的浮力之比：F浮甲：F浮乙==2：3，与题意不符，故此种情况不可能；③由①②可知，只能是“甲、乙中一个物体漂浮，另一个物体浸没在水中”，因甲乙的质量相等，且甲的体积小于乙的体积，由ρ=可知，甲的密度大于乙的密度，则甲物体浸没于水中，乙物体漂浮在水面上，故B错误；此时甲受到的浮力：F甲=ρ水gV甲=ρ水g×2V，乙受到的浮力：F乙=G乙=m乙g=ρ乙V乙g=ρ乙×3Vg；已知F甲：F乙=8：9，所以有：==，解得：ρ乙=ρ水=×1.0×103kg/m3=0.75×103kg/m3，故C正确，D错误．故选C．
【考点定位】浮力的计算
4、A
【解析】
A. 发电机是利用电磁感应现象制成的，在发电机工作时，电流的大小和方向是周期性变化的，故正确；
B. 电流有磁效应，电流大时产生的磁性强，电流小时产生的磁性弱，无论电流大小，电磁铁P都会吸引衔铁Q，故错误；
C. 扬声器是把电信号转换成声信号的一种装置，是根据通电导线在磁场中受力作用的原理制成的，故错误；
D. 通电导体在磁场中受力在导轨上运动，是把电能转化为机械能，故错误．
5、A
【解析】
M2.5是指大气中直径小于或等于2.5μm的颗粒物，空间尺度大于分子，分子是由原子构成的，原子是由位于中心的原子核和核外电子构成的，原子核包括质子和中子两部分。
【详解】
质子和中子构成原子核，电子和原子核构成原子，电子的空间尺度小于原子核的空间尺度，原子构成分子，分子构成物质，PM2.5是指大气中直径小于或等于2.5m的颗粒物的空间尺度大于分子，所以它们从大到小的顺序为：PM2.5→NO2分子→原子核→电子，故A正确。
故选A。
6、B
【解析】
木箱匀速下滑时，动能不变，重力势能减少，故机械能减少；在下滑过程中，因为摩擦力的存在，对木箱做功，所以木箱内能增大，温度升高．
7、D
【解析】
A．观察图片可知，当物距u=16cm时，像距v=16cm，这时物体在二倍焦距上，即：2f=16cm，所以凸透镜焦距是8cm，故A错误；
B．因为8cm＜10cm＜16cm，所以这时f＜u＜2f，这时成倒立放大的实像，故B错误；
C．当u=22cm时，u＞2f，这时成倒立缩小的实像，照相机是根据这一原理制成的，故C错误；
D．当物体成实像时，物距增大，像距减小像变小，那么把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小是正确的，故D正确。
故选：D。
掌握凸透镜的成像规律，了解凸透镜移动过程中像距和像的大小变化是解题的关键。
8、D
【解析】
A．钢尺是金属，容易导电属于导体，故A错误；
B．铅笔芯是石墨，容易导电属于导体，故B错误；
C．金属硬币是金属，容易导电属于导体，故C错误；
D．纸、练习本不容易导电，是绝缘体，故D正确．
9、C
【解析】
A．煎：煎锅一般用铁制造，主要是利用了铁的熔点高，A不符合题意；
B．炒：主要是通过热传递的方式使藜蒿和腊肉的内能增加，B不符合题意；
C．蒸：是通过热传递和高温水蒸气液化放热，把内能转移给榆钱，使榆钱饭蒸熟，C符合题意；
D．因为一切物质都是由分子组成的，组成物质的分子在不停的做无规则运动．所以，香葱和豆腐的分子也在做无规则运动，D不符合题意．
10、A
【解析】
A、-190℃低于液态氧的沸点，所以-190℃氧为液态，故A正确；
B、由表格中数据知，铜的熔点高于锡的熔点，所以不能用锡锅熔化铜块，故B错误；
C、100℃高于酒精的沸点，所以酒精为气态，不可以测量100℃的沸水温度，故C错误；
D、-50℃低于水银的凝固点，所以此温度下水银为固态，不可以用水银温度计测量，故D错误．

二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A. 小球向上运动到达A点时，一切外力突然消失，根据牛顿第一定律，则此后小球将向上做匀速直线运动，故A正确；
B. 上升过程中，小球质量不变速度减小，因此小球的动能减小，同时高度增加，所以重力势能增加，故B正确；
C. 上升过程中动能转化为重力势能机械能守恒，但小球在B点只受到重力的作用不是平衡力，故C错误；
D. 根据机械能守恒原理，小球回到手中时动能等于抛出时的动能，质量不变，因此最终小球落回人手中的速度大小与抛出时的速度大小相等，故D正确。
12、AC
【解析】
由图知道，该电路为串联电路，电流表测量电路中的电流，电压表测量R两端的电压；当地磅上的重物增加时，其电阻随压力的增加而减小，即电路的总电阻减小，根据欧姆定律知道，此时电路中的电流变大，即电流表示数变大；由U＝IR知道，电压表示数会变大，故AC正确。
13、ACD
【解析】
由电路图知道，若只闭合S1 ，则R1 和变阻器的串联，电流表测量电路的电流，电压表测量的是滑动变阻器两端电压，当滑片P向右滑动时，接入电路的电阻变大，电流减小，滑动变阻器分担的电压变大，则电压表示数变大，电流表示数变小，故A正确；
若S1、S2、S3 都闭合时，则R1与L并联，滑动变阻器被短路，由并联电路总电阻最小及P=U2/R知道，在电压不变的情况下，电阻越小，功率越大，所以电路总功率最大，故B错误；
当滑片P置于最左端时，变阻器不接入电路中，先闭合S1 ，再闭合S2 ，此时R1与L并联，电压表测量的是变阻器两端电压，所以电压表示数为0，电流表测量总电流，所以电流表示数变大，故C正确；
当只闭合S1时，则R1 和变阻器的串联，电压表测量的是滑动变阻器两端电压，由串联电路的电压特点知道，滑片P向左滑动，电压表示数的变化量等于电阻R1 两端电压示数的变化量，设电压变化前后，电路中的电流分别是I1、I2，由于滑片P向左滑动，接入电路的电阻减小，则电流增大，此时电压表的变化量是：△U=I2 R1 -I1 R1 =（I2-I1 ）R1 =△IR1，即△U/△I=R1 ，所以，电压表示数的变化量与电流表示数变化量的比值等于定值电阻R1，故D正确，故选ACD．

三、填空题（本大题共5小题，共10分）
14、220 开关S处断路（或开关S接触不良）
【解析】
我国家庭电路电压为220V，家庭电路的火线与零线之间的电压为220V；用试电笔测试火线上的a点时氖管发光，说明a点与火线相连，正常；测试零线上的d点时氖管不发光，说明零线正常；用试电笔测试b、c两点时，氖管不发光，说明b、c没有与火线相连，即开关S处断路．
15、2：1 2：3
【解析】
解：
（1）已知电阻R1与R2的阻值之比为2：1，则R1=2R2，
开关S断开时，电阻R1、R2串联，
因串联电路中电流处处相等，
则R1与R2的电功率之比：===；
开关S断开时，电阻R1、R2串联，此时电路中的电流I===，
此时电压表测R1两端的电压，
由I=可得，电压表的示数：
U1=IR1=×R1=×2R2=；
（2）开关S闭合后，电路为R1的简单电路，电压表测电源电压，即电压表的示数为U；
所以，开关S闭合前后，电压表两次的示数之比为=．
点睛：本题考查了串联电路的特点和欧姆定律的应用，分清开关闭合、断开时电路的连接方式和电表所测的电路元件是关键．
16、101.5 3.6×103 15
【解析】
4月初电能表示数为710.5kW•h，由图可知5月初的示数812.0kW•h，4月初至5月初消耗的电能为：812.0kW•h-710.5kW•h=101.5kW•h，电能表上标有“3000r/(kW•h)”，表示每消耗1kW•h的电能，电能表的转盘转3000转，该灯泡这段时间消耗的电能W==0.001kW•h =0.001×3.6×106J= 3.6×103J，该灯泡的功率P==15W。
17、小 不变 增大 减小
【解析】
热气球是利用球内的空气温度高，密度小；球外的冷空气温度低，密度大。从而密度小的热气球上升，充气后气球内质量不变，当热气球体积变大，由ρ＝可知密度变小。
18、比热容，做无规则运动
【解析】
试题分析：因为水的比热容较大，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少，减弱了周围地区的“热岛效应”；闻到阵阵花香，说明花的分子在不停地做无规则运动
考点：水的比热容的特点及应用；分子的运动

四、计算题（本大题共3小题，共29分）
19、7.5×105pa 1150N 30％
【解析】
（1）汽车对地面的压力：F=G=mg=1.5×103kg×10N/kg=1.5×101N；
汽车对地面的压强：p=F/S=1.5×101N/1×0.05m2=7.5×101Pa
（2）由P=得，该汽车lh克服阻力做的功等于牵引力做的功：W=Pt=23×103W×1×3600s=8.28×107J，
该汽车的牵引力为：F= ==1.15×103N；
（3）汽油完全燃烧放出的热量为：Q=mq=6kg×1.6×107J/kg=2.76×108J；
该汽车发动机的效率：η= ==30%．
20、 (1)2.52×107J (2) 3.15×107J/ m3
【解析】
（1）100kg水从10℃加热到70℃需要吸收的热量Q吸=cm△t=4.2×103J/（kg•℃）×100kg×（70℃-10℃）=2.52×107J；
（2）燃气完全燃烧放出的热量Q放===3.15×107J，燃气的热值q===3.15×107J/ m3。
21、（1）187.5J（2）83.3%
【解析】
（1）由图丙可知，在0～1s内物体静止，则此过程中拉力端移动距离为0，拉力做功为0J；
由甲图可知，n=3；由图丙可知，在1～2s内重物上升的高度h1=1.25m，则拉力端移动距离s1=3h1=3×1.25m=3.75m，由甲图可知，1～2s内，拉力F为50N，拉力F做的功：W=Fs1=50N×3.75m=187.5J；
（2）由图乙可知，2～3s内绳端的拉力F′为40N，由图丙可知，2～3s内物体上升的高度
h2=3.75m-1.25m=2.5m，则绳端移动的距离：s2=3h2=3×2.5m=7.5m，2～3s内拉力做的总功：W总′=F′s2=40N×7.5m=300J，在2～3s内，拉力F′的功率：；
此过程中所做的有用功：，
则滑轮组的机械效率：。

五、作图题（本大题共2小题，共4分）
22、
【解析】
由题知：用右手握住直导线，让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁场方向．由图根据以上方法可判断出通电直导线周围的磁感线方向是逆时针方向的，因为小磁针静止时，北极的指向为磁场方向，则小磁针的N极如图所示：
．
23、略
【解析】
如图，沿长力F的作用线，再由O向其做垂线，图中L表示的就是该力的力臂．

六、实验探究题（本大题共3小题，共15分）
24、 A 灯泡与灯座 2.5 0.28 8.9 滑动变阻器接入电路的阻值不能太小
【解析】
（1）灯的额定电压为2.5V，故电压表选用小量程与灯并联，如下所示：

（2）闭合开关前，滑动变阻器的滑片应滑到阻值最大处，即滑片应移至最左端的A处，从而保护电路；
（3）实验时，无论怎样移动滑动变阻器的滑片， 小灯泡始终不亮，电流表没有示数，说明电路中有断路的地方，电压表有示数，说明电压表的两个接线柱和电源连接的部分没有断路，故障是灯泡与灯座接触不良了．
（4）测量灯泡正常发光时的电阻，应调节滑动变阻器，当电压表的示数为2.5V；由图知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.28A，则该灯泡的电阻为；
（5）为了避免灯丝烧断，调节滑动变阻器的滑片时，使电压表示数低于、等于或稍大于小灯泡的额定电压，不应使灯泡两端电压比其额定电压高太多，即在调节滑动变阻器的过程中应注意的事项：滑动变阻器接入电路的阻值不能太小．
25、棋子B透过玻璃板虚
【解析】
（1）实验中选择玻璃板代替平面镜进行实验的目的是便于确定像的位置，即看清棋子B；
（2）一边移动棋子B，眼睛一边透过玻璃板观察，一边用眼睛透过玻璃板观察B，直到B与A的像完全重合，此时棋子B的作用是替代棋子A的像；
（3）由于平面镜成像的原理是光的反射，所成的像为虚像，不能成在光屏上，所以在图中A的像的位置上放一张白纸板做屏幕，则从侧面直接观察白纸板，在白纸板上不能看到A的像．
26、匀速 左 60 3.0 A 在其它条件相同时，斜面的倾斜程度越大，斜面的机械效率越高（或大）；或在其它条件相同时，斜面的机械效率与斜面的倾斜程度有关 控制变量法 斜面的粗糙程度、木板的长度、拉木块速度、木板的面积等
【解析】
（1）[1][2]拉力克服斜面的摩擦力做功，只有物体做匀速直线运动时，根据二力平衡的知识，受到的摩擦力才等于弹簧测力计拉力的大小；斜面的倾角靠长木板下面的木块左右移动来改变，木块向左移动倾角变大，木块向右移动倾角变小．
（2）[3]第①次实验斜面的机械效率为：
；
[4]第二次实验中总功为：
W总=FS=2.5N×1.2m=3.0J．
（3）[5]对比实验①、②数据，控制的是斜面的倾斜程度（斜面倾角），改变的是物体的重力，因此是研究斜面机械效率与物体重力的关系，验证的是猜想A；
[6]对比实验②、③数据，结合控制变量法实验的一般结论形式，可以得出的结论是在其它条件相同时，斜面的倾斜程度越大，斜面的机械效率越高（或大）．
（4）[7]毫无疑问这是控制变量法思想的典型运用．
（5）[8]影响斜面机械效率的因素很多，例如斜面粗糙程度、木板的长度、拉木块速度、木板的面积等．
