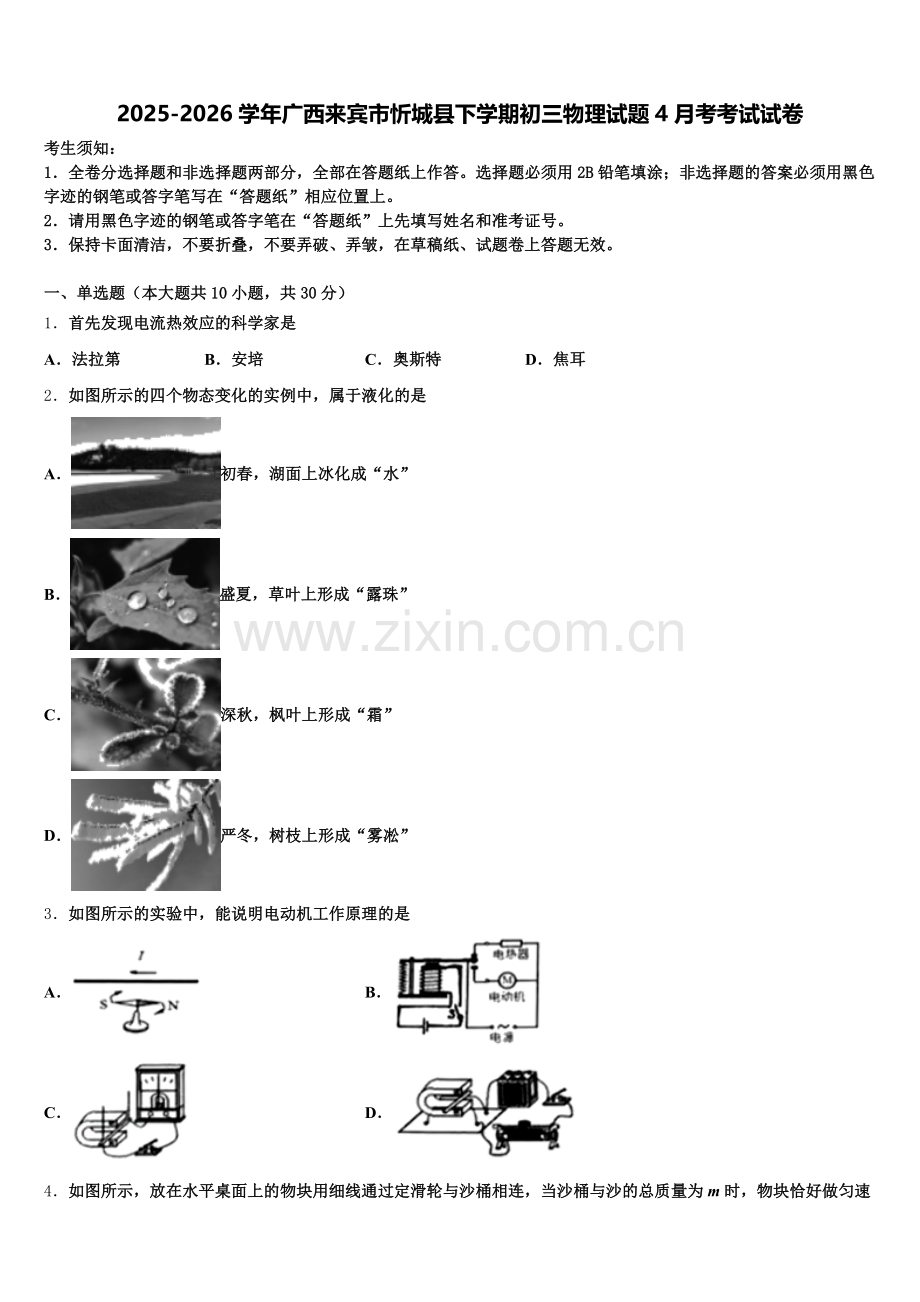

2025-2026学年广西来宾市忻城县下学期初三物理试题4月考考试试卷
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、单选题（本大题共10小题，共30分）
1．首先发现电流热效应的科学家是
A．法拉第 B．安培 C．奥斯特 D．焦耳
2．如图所示的四个物态变化的实例中，属于液化的是
A．初春，湖面上冰化成“水”
B．盛夏，草叶上形成“露珠”
C．深秋，枫叶上形成“霜”
D．严冬，树枝上形成“雾凇”
3．如图所示的实验中，能说明电动机工作原理的是
A． B．
C． D．
4．如图所示，放在水平桌面上的物块用细线通过定滑轮与沙桶相连，当沙桶与沙的总质量为m时，物块恰好做匀速直线运动（忽略细线与滑轮之间的摩擦）．以下说法正确的是

A．物块受到的滑动摩擦力大小为mg
B．物块的重力与它对桌面的压力是一对平衡力
C．继续向沙桶中加入沙子，物块运动加快，物块的惯性也变大
D．物块匀速运动过程中，沙桶与沙下降时的重力势能减小，动能增大
5．如图，用大小相等的拉力F，分别沿斜面和水平面拉木箱，拉力方向和运动方向始终一致，运动时间tab＞tcd，运动距离sab=scd，比较两种情况下拉力所做的功和功率（ ）

A．ab段做功较多
B．ab段与cd段的功一样多
C．ab段功率较大
D．ab段与cd段的功率一样大
6．下列有关生活用电常识，做法不可行的是（　　）
A．尽量减小电视机待机时间
B．离开教室后应及时关掉电灯
C．长期不使用的电视机应适当地通通电
D．当有人触电时应迅速用手把他拉到安全的地方
7．一个中学生向上抛出一个篮球，在篮球上升（忽略空气阻力）的过程中，篮球的
A．动能减少，重力势能减少
B．动能增加，机械能增加
C．动能增加，机械能不变
D．动能减少，重力势能增加
8．下列有关电现象的叙述正确的是(）
A．橡胶棒通过摩擦起电的方式一定会带上负电
B．在导体中,只有正电荷定向移动才形成电流
C．安全用电的原则是:可以接触低压带电体,但不能靠近高压带电体
D．用电高峰期,家里的白炽灯比正常发光时要暗一些,这是因为并联的电器增多灯泡的实际功 率减小
9．如图所示的工具中，在正常使用时属于费力杠杆的是（）
A．启瓶器
B．天平
C．羊角锤
D．食品夹
10．据有关媒体报道，未来在我国航母上，将采用电磁弹射器装置．它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞．下列图示中与电磁弹射器的工作原理相同的是

A． B．
C． D．
二、多选题（本大题共3小题，共12分）
11．下列光路图画法正确的是（　　）
A．
B．
C．
D．
12．如图所示的四种传统特色美食：冰糖葫芦、北京烤鸭、豆汁儿、焦圈．冰糖葫芦制作时糖稀遇冷变硬，晶莹剔透；北京烤鸭驰名中外，用果木燃料烤制，散发一种特殊的香气；豆汁儿和焦圈更是北京久负盛名的传统风味小吃．下列说法中正确的是
A．凝：糖稀遇冷变硬是因为糖分子停止了运动
B．烤：果木燃烧放热，将化学能转化为内能
C．煮：豆汁儿在火上煮的过程，是利用热传递的方式使其内能增加
D．炸：家用普通油炸锅通常用铁制造而成，主要因为铁的比热容大
13．如图，电源电压恒为4.5V，的量程为“0-0.6A”，电压表的量程为“0~3V，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20 1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中：

A．的示数最大为0.6A
B．灯泡消耗的最小功率为0.12W
C．电路消耗的最大总功率为2.25W
D．滑动变阻器接入电路的阻值范围为4~20
三、填空题（本大题共5小题，共10分）
14．人类对于水资源的过度开发利用导致很多水库的水位下降，水位下降后，仍浸没在水底的物体的上表面受到水的压强将____；仍漂浮在水面上的物体与它成的像之间的距离将____。（选填“增大”、“不变”或“减小”）
15．小李用力将足球踢向空中，这主要说明力可以改变物体的______；同时小李的脚有疼痛感，这说明力的作用是______的。以地面为参照物，此时足球是_____的（选填“运动”或“静止”）。
16．在测视力时，眼要与视力表相距5m，由于空间的限制需借助平面镜，若视力表与平面镜相距3m，则被测人离平面镜的距离应为_____m．小丽经测试后为近视，医生建议她可以佩戴隐形眼镜，这是一种直接贴在角膜表面的超薄镜片，可随眼球的运动而运动，目前使用的软质隐形眼镜是由甲醛丙烯酸羟酯（HEMA）制成的，中心的厚度只有0.05mm，近视眼患者戴的HEMA超薄镜片的边缘厚度_____0.05mm（选填“大于”、“小于”或“等于”）

17．如图所示，水平桌面上两个相同的玻璃缸装满了水，水中分别漂浮着大、小两只玩具鸭．甲、乙两图中水对缸底的压强分别为p1和p2，缸对桌面的压强分别为p1′和p2′．两只玩具鸭受到的浮力分别为F1和F2，则它们的大小关系为：p1 _______p2，p1′_______p2′，F1_______F2，若乙图中小玩具鸭的质量为15g，它排开水的体积是_______cm1．

18．小明在上次考试中根据题目要求按照实验数据描出了正确的实验数据点，老师让小明再在此基础上做出I -U关系图象，小明做出的图象如图所示，你认为他做的是_______（选填“正确”或“错误”）的，原因是_______________________________．

四、计算题（本大题共3小题，共29分）
19．如图所示，光滑带槽的长木条AB（质量不计）可以绕支点O转动，木条的A端竖直细线连接在地板上，OA＝0.6m，OB＝0.4m。在木条的B端通过细线悬挂一个长方体木块C，C的密度为0.8×103kg/m3，B端正下方放一盛满水的溢水杯。现将木块C缓慢浸入溢水杯中，当块浸入水中一半时，从溢水口处溢出0.5N的水，杠杆处于水平平衡状态，然后让质量为300g的小球从B点沿槽向A端匀速运动，经4s的时间系在A端细绳的拉力恰好等于0，（忽略细线的重力，g取10N/kg）求：
木块C受到细线的拉力；小球刚放在B端时A端受到细线的拉力；小球的运动速度。
20．如图所示，某薄壁柱状容器底面积为100cm2，容器内装有足量的水。把圆柱体A放入水中，A竖直漂浮且露出水面的高度为4cm，浸入水中深度为16cm，容器中液面上升了8cm（水未溢出）；B是底面积与A相同、高为8cm的另一圆柱体已知ρ水＝1.0g/cm3，g取10N/kg。求：

（1）A放入前后水对容器底压力的变化量。
（2）若圆柱体A竖放在地面，A对地面的压强。
（3）把B放在A的上面，要保证A不触底（水未溢出），则B的最大密度是多少。
21．如图所示，电源两端电压U为6V，且保持不变．闭合开关S，电流表A1的示数I1为0. 3A，电流表A2的示数I2为0.5A．求：

（1）定值电阻R1的电功率；
（2）定值电阻R2在10s内消耗的电能．
五、作图题（本大题共2小题，共4分）
22．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图．（力的作用点画在物体的中心）
（_____）

23．如图所示，请画出人眼在镜前能观察到光源A的范围．
（______）

六、实验探究题（本大题共3小题，共15分）
24．小明用相同的酒精灯分别给水和煤油加热（如图甲），以探究水和煤油的吸热能力，
本实验需要用到天平这一测量工具，目的是________________________________。加热10min，水吸收的热量____________（填“大于”、“小于”或“等于”）煤油吸收的热量。根据实验数据，小明作出了水和煤油的温度随加热时间变化的图象（如图乙），由图象可知，水的沸点是______℃，煤油的比热容是_________J/（kg•℃）。[若本次实验共消耗酒精20g，则这些酒精完全燃烧发出的热量是________=3.0。
25．在做“探究杠杆的平衡条件”的实验中:
小枫同学将杠杆中点置于支架上,这时发现杠杆的右端上翘,他应将杠杆两端的平衡螺母向_____(选填“左”或“右”)调节,使杠杆保持_____．如图所示,该同学在杠杆左端图示位置挂上3个钩码,每个钩码的质量是50g,为使杠杆在水平位置平衡,他在图中A处施加一个竖直向上的力F1，F1的大小为_____N．
26．“测量小灯泡电功率”的实验电路如下图甲所示。电源电压为3V，小灯泡的额定电压为2.5V。
闭合开关前，滑动变阻器的滑片P应置于A端，目的是____________。实验中，闭合开关，移动滑片P到某个位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向_________（选填“A”或“B”）端移动，使电压表的示数为2.5V，这时电流表的示数如上图乙所示，则小灯泡的额定功率为_________W。小天同学在做这个实验时，连接好最后一根导线时，小灯泡立即发光，请你分析产生这一现象的操作错误是___________。此实验还可以只用电流表而不用电压表也能测灯泡额定功率，其电路如上图丙所示，R0＝10Ω，其中关键的一步是必须调节滑动变阻器，使电流表A2的示数为________A时，再读出电流表A1的示数，才能计算出小灯泡的额定功率。
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
A．法拉第发现了电磁感应现象，导致了发电机的发明，故A不符合题意；
B．安培总结出了电流周围的磁场方向和电流方向的关系定则--安培定则，故B不符合题意；
C．奥斯特发现了通电导线周围存在磁场即电流的磁效应，故C不符合题意；
D．焦耳的主要贡献是通过实验总结出了焦耳定律，提供了对电流通过导体时发出热量的计算，故D符合题意．
2、B
【解析】
A．湖面上冰化成水是物质由固态变为液态属于熔化现象；
B．草叶上形成“露珠”是空气中的水蒸气遇冷液化形成的；
C．枫叶上形成“霜”是空气中的水蒸气遇冷凝华形成的；
D．树枝上形成“雾凇”是空气中的水蒸气凝华形成的．
3、D
【解析】
A. 是奥斯特实验图，小磁针发生偏转说明通电导体周围有磁场，不符合题意；B. 是电磁继电器的实验图，不符合题意；C. 是电磁感应的实验图，属于发电机的原理，不符合题意；D. 电路中有电流，通电线圈或导体受到磁场力的作用发生运动，是电动机的工作原理，符合题意．故选D.
点睛：电动机的工作原理是：通电导体在磁场中受到力的作用．
4、A
【解析】
A、沙桶与沙的总重力为G＝mg，使用定滑轮不能改变力的大小（忽略细线与滑轮之间的摩擦），则物块受到的拉力大小为mg；因为物块做匀速直线运动，拉力和滑动摩擦力是一对平衡力，所以滑动摩擦力的大小为mg，故A正确；
B、物块的重力与它对桌面的压力没有作用在同一个物体上，不是一对平衡力，故B错误；
C、继续向沙桶中加入沙子，物块运动加快，但物块的质量不变，惯性不变，故C错误；
D、沙桶匀速下降的过程中，质量不变，高度减小，所以重力势能减小，但速度不变，动能不变，因此不是重力势能转化为动能，故D错误．
5、B
【解析】
拉力大小相等且sab＝scd，根据W＝Fs可知：拉力所做的功相同，故A错误，B正确；由于tab＞tcd，根据得：Pab＜Pcd，故C、D错误．
6、D
【解析】
安全用电的原则：不接触低压带电体；不靠近高压带电体．根据生活用电常识分析哪种做法不可行．
【详解】
A、待机状态会消耗电能，故尽量减小电视机待机时间，故A可行，不符合题意；
B、离开教室时要随手关灯和电风扇，可以节约电能，养成节能的习惯，故B可行，不符合题意；
C、长期不使用的电视机应适当地通通电，利用电热驱潮，故C可行，不符合题意；
D、发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源，故D不可行，符合题意．
故选D．
7、D
【解析】
向上抛出的篮球，离开手后会继续向上运动，则在上升的过程中篮球的质量不变，篮球的速度在不断的减小，篮球距离地面的高度在不断的变大，所以篮球在此过程中的动能变小，重力势能变大，由于篮球在上升的过程中，只有重力做功，所以机械能不变，故D正确．
8、D
【解析】
A. 橡胶棒与毛皮摩擦才会带上负电，与其他材料摩擦有可能带正电．故A错误．
B. 在导体中，不管是正电荷定向移动还是负电荷定向移动，都能形成电流．故B错误．
C. 安全用电的原则是：不接触低压带电体、不靠近高压带电体！故C错误．
D. 用电高峰期，家里的白炽灯比正常发光时要暗一些，这是因为并联的电器增多，干路电流增大，而干路导线也具有一定的电阻，根据U=IR可知，干路导线会分走一定的电压，导致用电器电压降低，灯泡的实际功率减小．故D正确．
9、D
【解析】
A．启瓶器在使用时，动力臂大于阻力臂，属于省力杠杆；故A不符合题意；
B．天平在使用过程中，动力臂等于阻力臂，属于等臂杠杆，既不省力，也不费力；故B不符合题意；
C．羊角锤在使用时，动力臂大于阻力臂，属于省力杠杆；故C不符合题意；
D．食品夹在使用时，动力臂小于阻力臂，属于费力杠杆；故D符合题意．
10、D
【解析】
由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动．
A、该实验为奥斯特实验，说明了电流周围存在着磁场，不符合题意；
B、图中表示了磁极间的相互作用，不符合题意；
C、图中没有电源，闭合电路的部分导体在磁场中做切割磁感线运动，会产生感应电流，是电磁感应现象，不符合题意；
D、图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器的工作原理相同，符合题意．
故选D．

二、多选题（本大题共3小题，共12分）
11、ABCD
【解析】
AB、根据凸透镜的三条特殊光线可知，平行于主光轴的光线经凸透镜折射后将过焦点，通过焦点的光线经凸透镜折射后将平行于主光轴，故AD正确；CB、根据凹透镜的三条特殊光线可知，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，故CD正确；
故选ABCD.
点睛：根据凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．
12、BC
【解析】
A．糖稀遇冷变硬是因为物质的状态发生了变化，不是分子停止了运动，故A错误；
B．果木燃烧放热，果木的化学能转化为内能，故B正确；
C．豆汁儿在火上煮的过程中，会吸收热量，是通过热传递来改变内能的，故C正确；
D．锅一般用铁制造，主要是利用铁具有良好的导热性，与其比热容无关，故D错误．
13、CD
【解析】
根据题中“在保证电路安全的情况下，移动滑片P的过程中……”可知本题综合考查动态电路的电功率。根据串联电路的特点和欧姆定律，电功率公式的应用进行分析判断，正确判断电路中的最大电流和最小电流是解答的关键。
【详解】
由电路图可知，灯泡与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流。
由P=UI可得，灯泡的额定电流：，故A错误。
因串联电路中各处的电流相等，且电流表的量程为0~0.6A，滑动变阻器允许通过的最大电流为1A，所以电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大。
由可得，灯泡的电阻和电路的总电阻分别为：
，，
因串联电路中总电阻等于各分电阻之和，所以滑动变阻器接入电路中的最小阻值：
R小=R总-RL=9Ω-5Ω=4Ω，
故滑动变阻器接入电路的阻值范围为4~20，故D正确。
电路消耗的最大功率：P大=UI大=4.5V×0.5A=2.25W，故C正确。
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡消耗的电功率最小。
因串联电路中总电阻等于各分电阻之和，所以，电路中的最小电流：
，
则灯泡消耗的最小电功率：PL小=I小2RL=（0.18A）2×5Ω=0.162W，故B错误。

三、填空题（本大题共5小题，共10分）
14、减小 不变
【解析】
[1]当水位下降后，浸没在水底的物体的上表面所处的深度减小，根据公式可知，物体的上表面所受水的压强减小。
[2]水面相当于平面镜，平面镜成像中像到平面镜的距离与物体到平面镜的距离相等，则仍漂浮在水面上的物体与它成的像之间的距离将不变。
15、运动状态 相互 运动
【解析】
用力将足球踢向空中，足球的运动状态发生改变，说明力可以改变物体的运动状态；小李的脚有疼痛感，小李的脚对球施加力的同时，小李的脚受到球对脚施加的力的作用，说明物体间力的作用是相互的；以地面为参照物，此时足球与地面之间发生了位置变化，是运动的。
16、2 大于
【解析】
视力表距平面镜3m，视力表在平面镜中所成的像距离平面镜为3m，已知眼睛与视力表应相距5m远，则人距平面镜应为5m﹣3m＝2m．近视眼患者戴的是凹透镜，凹透镜的四周的厚度要比中间的厚度厚，故这种超薄镜片的边缘厚度大于0.05mm．
17、= = ＞ 15
【解析】
由图可知，玩具鸭放入后水的深度h仍然相同，根据p＝ρgh可知，水对容器底部的压强相等，即：
p1＝p2；
因甲、乙两个玻璃缸完全相同装满了水时，水的质量相等，根据水平面上物体的压力和自身的重力相等可知，甲、乙两个玻璃缸装满水时对桌面的压力相等；根据漂浮条件和阿基米德原理可知：
G物＝F浮＝G排，
即玩具鸭的重力与溢出水的重力相等；所以漂浮着玩具时玻璃缸对桌面的压力仍然相等，由于玻璃缸完全相同（底面积相同），则由p＝可知，缸对桌面的压强相等，即：
p1′＝p2′；
根据甲乙两图可知，甲缸中鸭子排开水的体积大，则甲缸中鸭子受到的浮力大，即：
F1＞F2；
若乙图中小玩具鸭的质量为15g，则漂浮条件和阿基米德原理可知：
G排＝F浮＝G物，
即：
m排g＝m物g，
所以，
m排＝m物＝15g，
由ρ＝可得它排开水的体积：
V排＝＝15cm1。
18、错误 应剔除第4个错误的数据点，用平滑的线将其余数据点连接起来形成图象
【解析】
根据题中“小明在上次考试中根据题目要求按照实验数据描出了正确的实验数据点，……小明做出的图象如图所示，你认为他做的是”可知，本题考查探究电流与电压关系的实验数据处理．根据电阻一定时，电流与电压成正比，分析图像，得出结论．
【详解】
由图I -U关系图象可知，6次实验数据描绘出的图象，其中5次实验数据在同一直线上，反映了电阻一定时，电流与电压成正比，第4次实验数据不满足实验结论，是错误的，因此小明做的图象是错误的．
应剔除第4个错误的数据点，用平滑的线将其余数据点连接起来形成图象．

四、计算题（本大题共3小题，共29分）
19、（1）0.3N（2）2.2N（3）0.11m/s。
【解析】
（1）溢水杯内盛满水，木块C浸入水中一半时，其受到的浮力：F浮＝G排＝0.5N，由F浮＝ρ液gV排知道，排开水的体积是： ＝5×10﹣5m3；
所以木块C的体积是：VC＝2V排＝2×5×10﹣5m3＝1×10﹣4m3；
所以木块C的重力是：G＝mg＝ρCVCg＝0.8×103kg/m3×1×10﹣4m3×10N/kg＝0.8N，
则B端木块C所受的拉力是：FB＝G﹣F浮＝0.8N﹣0.5N＝0.3N；
（2）小球的质量是：m球＝300g＝0.3kg，
所以小球的重力是：G球＝m球g＝0.3kg×10N/kg＝3N，
小球刚放在B端时，B端受到的力是：3N+0.3N＝3.3N，
由杠杆平衡条件知道，FA×OA＝FB′×OB
则A端受到细线的拉力是： ＝2.2N；
（3）设小球的运动速度为v，则小球滚动的距离s＝vt，当A端的拉力为0时，杠杆再次平衡，此时小球到O点距离是：s′＝s﹣OB＝vt﹣OB＝v×4s﹣0.4m，
由杠杆平衡条件知道，G球×s′＝FB×OB，即：3N×（v×4s﹣0.4m）＝0.3N×0.4m，
解得：v＝0.11m/s。
20、（1）8N；（2）1600Pa；（3）1.5×103kg/m3
【解析】
（1）A放入后水对容器底压强的变化量：△p=ρ水g△h=1.0×103kg/m3×10N/kg×0.08m=800Pa，由p=可得，水对容器底压力的变化量：△F=△pS=800Pa×100×10-4m2=8N；
（2）A放入容器内排开水的体积：V排=S△h=100×10-4m2×0.08m=8×10-4m3；则圆柱体A的底面积：SA===5×10-3m2，因圆柱体A在水中漂浮，受到的浮力和自身的重力相等，GA=F浮A=ρ水gV排=1.0×103kg/m3×10N/kg×8×10-4m3=8N，因水平面上物体的压力和自身的重力相等，所以，圆柱体A竖放在地面时对地面的压强：pA===1600Pa；
（3）当AB浸没且A不触底时，B的质量最大，则B的密度最大，此时AB排开水的总体积：V′排=S(hA浸+hA露+hB)= 5×10-3m2×(0.16m+0.04m+0.08m)=1.4×10-3m3，AB整体悬浮时受到的浮力等于A和B的总重力：GAB=F浮总=ρ水gV′排=1.0×103kg/m3×10N/kg×1.4×10-3m3=14N，则B圆柱体的重力：GB=GAB-GA=14N-8N=6N，B圆柱体的体积：VB=ShB=5×10-3m2×0.08m=4×10-4m3，由G=mg=ρgV可得，B的最大密度：ρB====1.5×103kg/m3。
21、（1）1.8W （2）12J
【解析】
由电路图可知，两电阻并联，电流表A1测R1支路的电流，电流表A2测干路电流．
（1）因并联电路中各支路两端的电压相等，所以，定值电阻R1的电功率：P1=UI1=6V×0.3A=1.8W；
（2）因并联电路中干路电流等于各支路电流之和，所以，通过定值电阻R2的电流：I2=I-I1=0.5A-0.3A=0.2A，定值电阻R2在10s内消耗的电能：W2=UI2t=6V×0.2A×10s=12J．
答：（1）定值电阻R1的电功率为1.8W；
（2）定值电阻R2在10s内消耗的电能为12J．

五、作图题（本大题共2小题，共4分）
22、
【解析】
物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上．
过物体的中心，分别沿各力的方向画一条有向线段，并分别用G、f和F表示，如图所示：

23、
【解析】
根据平面镜成像的特点，过平面镜作出A的对称点A′，即为发光点像的位置，连接A′B、A′C并延长，阴影部分即为人眼能观察到点光源A经平面镜所成像的范围，如图：

六、实验探究题（本大题共3小题，共15分）
24、取相同质量的水和煤油 等于 98 2.1×103 6×105
【解析】
(1)[1]探究水和煤油的吸热能力，应选取质量相同的两种物质，所以使用天平目的是：取相同质量的水和煤油；
(2)[2]用相同的酒精灯分别给水和煤油加热，加热10min，水吸收的热量等于煤油吸收的热量；
(3)[3]由图象可知，水的温度达到98，继续吸热，温度保持不变，所以水的沸点是98℃;
[4]当两种液体温度都升高到98℃时，煤油用时10min，水用时20min．即Q水=2Q煤油，
因为
Q水=c水m（t -t0），
Q煤油=c煤油m（t -t0），
所以
c水m（t -t0）=2c煤油m（t -t0），
4.2×103J/（kg•℃）m（98℃-68℃）=2c煤油m（98℃-68℃），
解得：
c煤油=2.1×103J/（kg•℃）
(4)[5]酒精完全燃烧放出的热量
Q放=qm=3.0×107J/kg×0.02kg=6×105J
25、右 水平平衡 3
【解析】
(1)杠杆的右端上翘,说明杠杆重心左移,应将平衡螺母(左端和右端的均可)向右调节，直至重心移到支点处，使杠杆重力的力臂为零，这样就减小了杠杆的自重对实验的影响；(2) 钩码的重力：G＝mg＝0.05kg10N/kg-0.5N,在图中A处施加一个竖直向上的力F1，力臂即为OA，若杠杆上每格长为L，据杠杆的平衡条件可知,则F1×2L＝1.5×1N×4L,所以F1＝3N.
（1）杠杆的右端上翘，说明杠杆的重心在支点左侧，调节平衡螺母应使杠杆重心左移，这一调节过程的目的是为了使杠杆的自重对杠杆平衡不产生影响；（2）根据杠杆的平衡条件：F1L1＝F2L2，求F1的大小；
26、保护电路，避免电流过大损坏器材 B 0.8 连接电路时未断开开关 0.25
【解析】
时刻抓住灯泡电压需为2.5V时灯泡才可正常发光；
【详解】
闭合开关前应将滑动变阻器移至最大阻值处，起到保护电路的作用；小灯泡与滑动变阻器串联，且电压表测量小灯泡电压，此时电压为2.2V，则应该使滑动变阻器电阻减小，让小灯泡分到更多的电压，达到额定电压2.5V为止，则应该向B处滑动；读出电流表示数为0.32A，小灯泡额定功率；接通最后一根导线后，灯泡立即发光，说明开关处于闭合状态，操作错误；图丙小灯泡与R0并联，电压相等，则若要小灯泡达到额定电压，只需使定值电阻R0达到相同电压2.5V，由此得电流表A2示数应为；
抓住串并联的特点解题。
