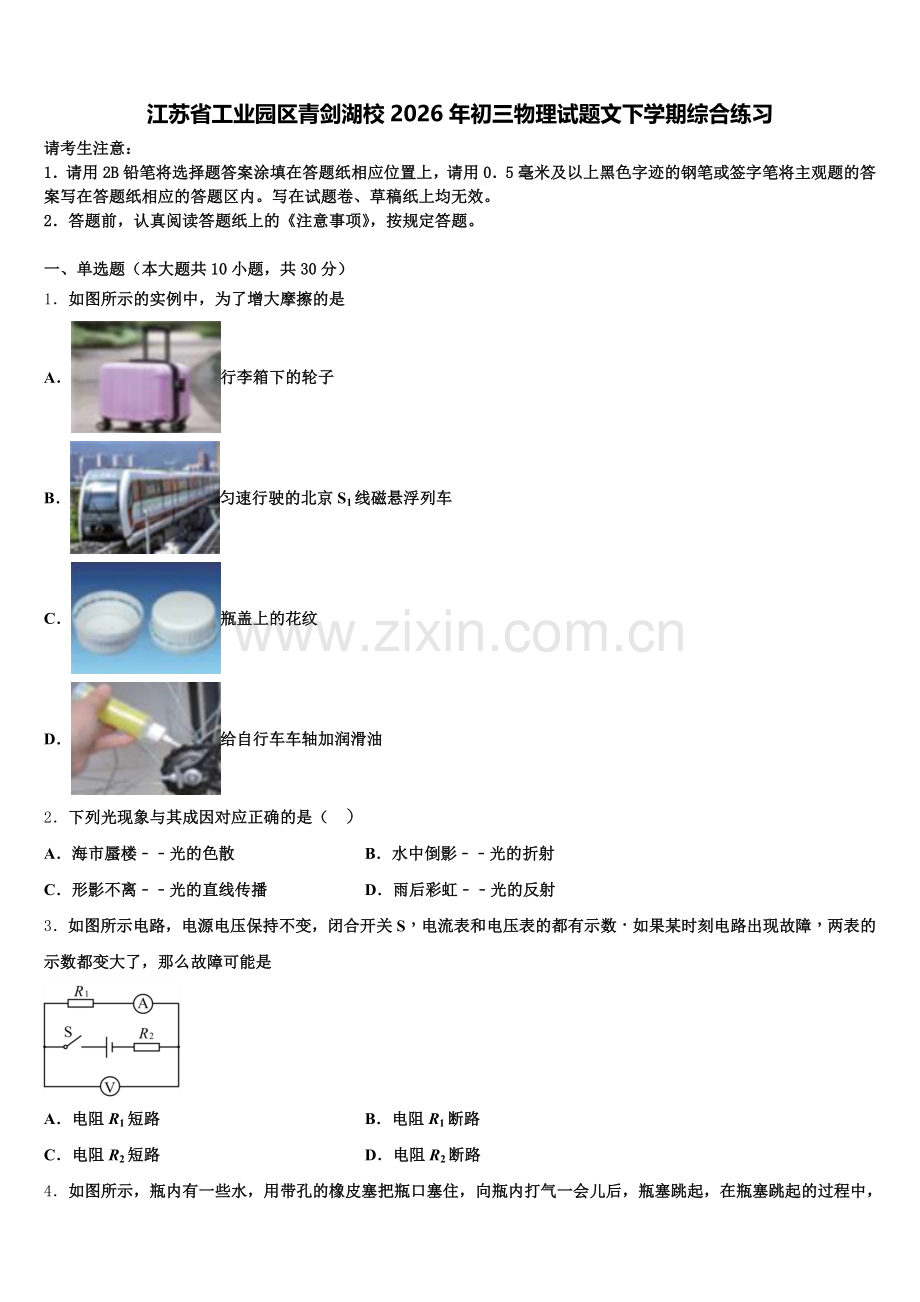

江苏省工业园区青剑湖校2026年初三物理试题文下学期综合练习
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、单选题（本大题共10小题，共30分）
1．如图所示的实例中，为了增大摩擦的是
A．行李箱下的轮子
B．匀速行驶的北京S1线磁悬浮列车
C．瓶盖上的花纹
D．给自行车车轴加润滑油
2．下列光现象与其成因对应正确的是（   ）
A．海市蜃楼﹣﹣光的色散 B．水中倒影﹣﹣光的折射
C．形影不离﹣﹣光的直线传播 D．雨后彩虹﹣﹣光的反射
3．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是

A．电阻R1短路 B．电阻R1断路
C．电阻R2短路 D．电阻R2断路

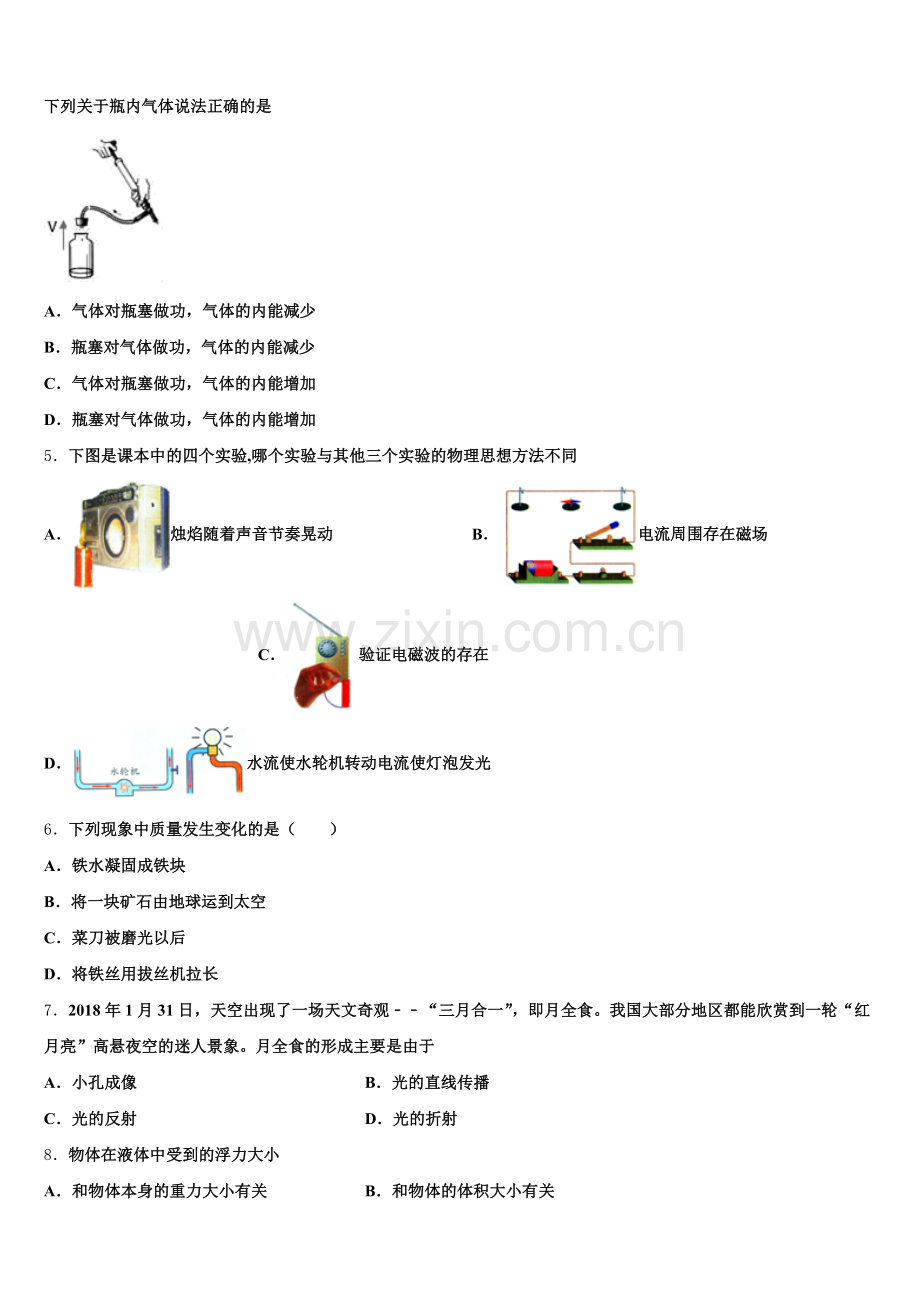

4．如图所示，瓶内有一些水，用带孔的橡皮塞把瓶口塞住，向瓶内打气一会儿后，瓶塞跳起，在瓶塞跳起的过程中，下列关于瓶内气体说法正确的是

A．气体对瓶塞做功，气体的内能减少
B．瓶塞对气体做功，气体的内能减少
C．气体对瓶塞做功，气体的内能增加
D．瓶塞对气体做功，气体的内能增加
5．下图是课本中的四个实验,哪个实验与其他三个实验的物理思想方法不同
A．烛焰随着声音节奏晃动 B．电流周围存在磁场 C．验证电磁波的存在
D．水流使水轮机转动电流使灯泡发光
6．下列现象中质量发生变化的是（　　）
A．铁水凝固成铁块
B．将一块矿石由地球运到太空
C．菜刀被磨光以后
D．将铁丝用拔丝机拉长
7．2018年1月31日，天空出现了一场天文奇观﹣﹣“三月合一”，即月全食。我国大部分地区都能欣赏到一轮“红月亮”高悬夜空的迷人景象。月全食的形成主要是由于
A．小孔成像 B．光的直线传播
C．光的反射 D．光的折射
8．物体在液体中受到的浮力大小
A．和物体本身的重力大小有关 B．和物体的体积大小有关
C．和物体的密度大小有关 D．和物体排开液体的体积大小有关
9．在常温干燥的情况下，下列餐具中属于导体的是
A．陶瓷碗 B．金属勺 C．竹筷 D．玻璃杯
10．为了探究压强大小跟哪些因素有关，老师准备了如图所示的器材：
①用钉子做腿的小桌；②海绵；③砝码；④木板；⑤盛有适量水的矿泉水瓶；⑥装有沙的容器等供同学们选择．同学所选的四组器材中，不能达到探究目的是

A．①③⑥ B．②⑤
C．②③④ D．④⑤
二、多选题（本大题共3小题，共12分）
11．如图所示，定值电阻 R0 =10Ω，滑动变阻器 R 的最大阻值为 20Ω，灯泡 L 上标有“3V 0.6W”的字样，忽略灯丝电阻的变化。只闭合开关 S、S1，并把 R 的滑片移到最右端，电流表的示数为 0.1A，下列说法正确的是

A．电源电压为 3V
B．此电路的最小功率为 0.3W
C．此电路的最大功率为 0.9W
D．通过灯泡 L 的最大电流为 0.2A
12．下列说法中正确的是
A．同种电荷相互吸引
B．自由电荷定向移动形成电流
C．电压是形成电流的原因
D．通过电阻丝的电流越小，电阻丝的电阻越大
13．关于电磁现象，下列说法中正确的是
A．通电线圈在磁场中受力转动的过程中，机械能转化为电能
B．指南针能指南是由于地磁场对指南针磁极有力的作用
C．磁场中某点的磁场方向是由放在该点的小磁针决定的
D．闭合电路的部分导体在磁场中做切割磁感线运动时，导体中一定产生电流
三、填空题（本大题共5小题，共10分）
14．小明利用玻璃瓶、细管和带颜色的水自制了一个气压计，如图所示。他拿着自制气压计上楼过程中，细管中的水柱会______；如果再用一个细玻璃管在图中细管口上方水平吹气，管中水柱会______。（均选填“上升”或“下降”）

15．小夏在探究“物质的放热能力与哪些因素有关”时，分别用质量相等的水和另一种液体进行了实验，并用图象对实验数据进行了处理，如图所示．实验中，水和另种液体在相同时间内放出的热量相等．分析图象可以得出：______物质为水，另一种液体的比热容为__J/（kg·℃）．

16．如图所示，甲、乙两人骑着双人自行车绕南昌秋水广场快慢不变地运动一周，在整个过程中，自行车_______是做匀速直线运动（选填“一定”、“不一定”或“一定不”）。以甲为参照物，乙是_________的。

17．如图所示的弹簧测力计，是测量_____的工具，此时它的示数为____牛.在“探究物质质量与体积的关系”实验中，需要测量的物理最是________，实验中换多种物质重复实验的目的是_______。

18．如图甲所示电路中，为定值电阻，为滑动变阻器.图乙是该滑动变阻器消耗的电功率与电流关系的图像.则滑动变阻器的最大阻值是_____Ω，定值电阻消耗的最大电功率是_____W.

四、计算题（本大题共3小题，共29分）
19．某电动观光车的技术参数如下表：根据以上技术参数，解答下列问题：（g取10N/kg）
空车质量
1180kg
车身长度
3.8m
满载人员
12人
额定电压
48V
满载时轮胎与地接触面积
4×250 cm2
最大车速
45km/h
电动机效率
80%
平路连续行驶里程
≤80km
（1）设乘员质量平均为60kg，求满载时车对水平路面的压强？
（2）求观光车在水平路面上以最大速度匀速行驶5×103m所用的时间？
（3）若观光车在水平路面匀速行驶时受到的阻力为2×103N，求观光车匀速行驶5×103m过程中，牵引力所做的功？
20．如图所示是小明家新购买的小轿车。已知轿车的质量为800kg，轮胎与地面总接触面积约为0.1m2，请你计算：
静止的小车对水平地面的压强多大？（g取10N/kg）小明的爸爸驾驶新车在水平公路上以20m/s的速度沿直线匀速行驶了10min，轿车发动机输出的功率是40kW．求此过程中牵引力所做的功是多大？轿车受到的阻力是多少？
21．如图所示，电源电压为12V，并且保持不变，滑动变阻器R1的最大阻值为18Ω，R2为12Ω，小灯泡L上标有“6V3W”字样．
当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？闭合S、S1、S2，调节滑动变阻器，此时电流表示数为2.5A，求通电10min电流通过滑动变阻器做的功是多少？开关应怎样闭合或断开才能使电路总电功率最小？最小电功率为多少？
五、作图题（本大题共2小题，共4分）
22．一束光线与水平面成45°角，欲使光线沿水平方向射出，试在图中画出平面镜的位置，并标明平面镜与水平方向的夹角．

23．小明去物理老师办公室问问题，看到办公室里有四盏灯，他拨动开关后发现：每个开关控制二盏灯，请你画出四盏灯所在电路的电路图。

六、实验探究题（本大题共3小题，共15分）
24．在探究“滑动摩擦力的大小与哪些因素有关”的实验中。

（1）小明的三次实验情况分别如图中的甲、乙、丙所示。实验时，用弹簧测力计拉木块在水平木板（或毛巾）上做匀速直线运动，根据_____知识可知，这时滑动摩擦力的大小等于弹簧测力计的示数。
（2）小明在探究“滑动摩擦力的大小与压力的关系”时，利用图中甲、乙两组数据比较得出：“压力越大，滑动摩擦力就越大”的结论。你认为他这样对比这两组数据就得出这样的结论对吗？_____。你的理由是：_____。
（3）从图中乙、丙两组数据比较，你能得出的结论是：_____。
25．如图所示是“探究物体的动能跟哪些因素有关”的实验装置图．
若让同一钢球A分别从斜槽不同的高度由静止开始滚下，高度h越高，木块B 被撞得越远．这表明______________．若让不同质量的钢球从斜槽同一高度由静止开始滚下，质量越大的钢球将木块B撞得越远．这表明______________．若斜槽绝对光滑，钢球A从斜槽顶端由静止滚到斜面底部的过程中，其机械能______（选填“变大”、“不变”或“变小”）．若水平面绝对光滑，木块B被撞后，它将做________运动．
26．创新小组的同学们要探究“液体内部压强有多大”。
（1）如图甲所示，小明同学将一端带橡皮膜的玻璃管逐渐浸入水中时，他看到的现象是_____。

（2）实验前，同学们认为还能利用此装置定量研究液体压强大小，分别进行了如下实验：
①小明同学在玻璃管中分别倒入不同质量的细沙，将玻璃管竖直插入水中，直至橡皮膜没有凹凸时，并测出橡皮膜在水中的深度，数据记录在表中。
次数
1
2
3
沙子的质量/g
10
20
30
橡皮膜的深度/cm
5
10
15
分析表中数据，可得出的结论是_____。
②小聪同学将玻璃管浸入水中某一深度，然后往玻璃管中注入水，直至橡皮膜没有凹凸，观察玻璃管内水的高度，发现内外水面相平，如图乙，这是因为_____；她在此基础上进行理性探究，设水的密度是ρ，玻璃管内截面积是S，橡皮膜距水面的深度是h。他能得到的结论是：_____。
（3）在课后反思时，小聪同学脑洞大开，她拔掉压强计的胶管，在U形管中分别倒入了水和煤油。待液体不流动时，测出如图丙所示的两段液体的高度。若水的密度是ρ，则煤油的密度的表达式是_____。
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
A．行李箱下的轮子，是用滚动代替滑动来减小摩擦。故A错误；
B．磁悬浮列车，是通过使接触面脱离来减小摩擦力。故B错误；
C．瓶盖上的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。故C正确；
D．给自行车车轴加润滑油，是通过使接触面脱离来减小摩擦力。故D错误。
2、C
【解析】
海市蜃楼是光在不均匀的大气中传播形成的光的折射现象，故A错误．
水中倒影，属于平面镜成像，是由于光的反射形成的，故B错误．
形影不离中的影子，是由于光沿直线传播形成的，故C正确为答案．
雨后天空出现的彩虹，属于光的色散现象，是由光的折射形成的，故D错误．
3、C
【解析】
A. 如图，电压表与电阻R1并联，所以电阻R1短路后，电压表也被短路，不会有示数，故A错误；
B. 电阻R1断路后，电压表串联在电路中，电压表通过R2连接在电源两端，所以电压表有示数且接近电源电压，但因为电压表的电阻很大，所以电路中电流减小，即电流表示数会减小，故B错误；
C. 电阻R2短路后，电压表测量电源电压，示数增大，电路中的总电阻减小，根据可知，电流变大，即电流表示数变大，故C正确；
D. 电阻R2断路后，电路断路，两电阻示数都为零，故D错误；
故选C．
4、A
【解析】
向瓶内打气一会儿后，瓶塞跳起，在瓶塞跳起的过程中，气体对瓶塞做功，内能转化为瓶塞的机械能，气体内能减小，温度降低，瓶内的水蒸气液化形成小液滴，所以在瓶口会出现水雾。
5、D
【解析】
试题分析：A是通过烛焰的跳动间接说明声音是由物体振动产生的；B图通过小磁针的转动间接说明通电导线周围存在着磁场；C图通过扬声器的噪音间接说明电磁波的存在；D图用的是类比的方法来说明电流是怎样工作的；故应选D．
考点：物理研究的思想方法
6、C
【解析】
试题分析：A只是状态的变化，并没有量的减少，B只是被运到其他地方，也没有量的变化，C磨菜刀的时候，刀剑部分有些被磨掉才能让菜刀变锋利，所以质量发生了变化。D只是形状发生了变化，也没有发生质量的改变，所以答案选C。
考点：质量
点评：本题有一定难度，学生要注意物体有没有变少才知道质量有没有变化，一般同一种物体只要体积变化了质量就变化。
7、B
【解析】
解：当太阳、地球、月球在同一直线上，地球位于太阳与月球之间时，太阳发出的沿直线传播的光被不透明的地球完全挡住，光线照不到月球上，在地球上完全看不到月球的现象就是月全食，月食是由光的直线传播形成的。故选：B。
8、D
【解析】
根据阿基米德原理可知，物体在水中受到的浮力大小只与排开液体的体积V排有关，故ABC错误，D正确为答案．
点睛：浸在液体中的物体受到竖直向上的浮力，浮力的大小等于排开液体的重力．浮力的大小只与液体的密度、排开液体的体积有关，与其他因素无关．正确理解阿基米德原理是解答的关键；
9、B
【解析】
容易导电的物体叫做导体．导体导电原因：导体中有大量的可自由移动的电荷
常见导体材料：金属、石墨、人体、大地、 酸、碱、 盐水溶液．不容易导电的物体是绝缘体，常见绝缘体材料：橡胶、玻璃、陶瓷、塑料、油等．故选B．
10、D
【解析】
A、选择①用钉子做腿的小桌、 ③砝码、⑥装有沙的容器，小桌放在沙子上，观察小桌陷入沙子的深度；在小桌上再放砝码，再观察小桌陷入沙子的深度；把小桌的桌面朝下，小桌上放砝码，再观察桌面陷入沙子的深度，不符合题意；
B、选择②海绵 、⑤盛有适量水的矿泉水瓶．瓶口拧紧，瓶子正放和倒放在海绵上，观察海绵的凹陷程度；瓶子正放时，瓶子中有水和空瓶分别放在海绵上，观察海绵的凹陷程度，不符合题意；
C、选择②海绵、 ③砝码、 ④木板，木板放在海绵上，观察海绵凹陷程度；木板上再放砝码观察海绵的凹陷程度；砝码放在海绵上，再在砝码上面放木板，观察海绵的凹陷程度，不符合题意；
D、④木板、⑤盛有适量水的矿泉水瓶，没有明显发生形变的物体，无法显示压强大小，符合题意．

二、多选题（本大题共3小题，共12分）
11、AD
【解析】
根据题意知道，当只闭合开关S、S1 ，R的滑片移到最右端时，R0 与滑动变阻器串联，此时R连入电路的电阻为20Ω，所以，电路的总电阻是：，由欧姆定律知道，电源的电压是：，故A正确；
由电路图知道，若三个开关都闭合，R的滑片移到最左端，则此时连入电路的电阻为0Ω，灯泡与R0 并联，此时电路中的电流最大，灯泡两端的电压与额定电压3V相等，则灯泡正常发光；由知道，通过灯泡的最大电流是：，故D正确；
此时R0的电功率是：， 由于，所以，最大总功率是：，故C错误；
由于，由电阻的串并联特点知道，当灯泡与滑动变阻器R的最大值串联时电路中的总电阻最大，电流最小，总功率最小，且，故B错误，故选AD。
12、BC
【解析】
A．电荷间的相互作用是：同种电荷相互排斥，异种电荷相互吸引，故A错误；
B．自由电荷的定向运动形成电流，规定正电荷定向移动的方向为电流方向，故B正确；
C．有电压才可能形成电流，就像有水压才能形成水流一样，故C正确；
D．电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体两端电压的大小、导体中电流的大小无关，故D错误。
13、BD
【解析】
A．电动机的工作原理是通电线圈在磁场中受力转动，它是将电能转化为机械能，选项A错误；
B．指南针能指南与地磁场有关，选项B正确；
C．放在磁场中某点的小磁针只能检测到该处磁场的方向，选项C错误；
D．满足磁生电的两个条件：闭合电路和部分导体切割磁感线，所以导体中一定产生电流，选项D正确．

三、填空题（本大题共5小题，共10分）
14、上升 上升
【解析】
根据题图“自制气压计”，本题考查了大气压与高度的关系，以及流体压强与流速的关系，大气压和高度有关，大气压随高度的增加而减小；根玻璃管内的水柱的变化可判断大气压的变化；流体压强与流速有关，流速越大的位置，压强越小。在细管口上方水平吹气，流速大，压强小，从而判断管中水柱的变化。
【详解】
大气压随高度的增加而减小，拿着自制气压计上楼，由于外界的大气压减小，所以玻璃管内的水柱在内部气压的作用下会上升；
流体压强与流速有关，流速越大的位置，压强越小。因此，若在玻璃管的上方沿水平方向吹气，则上方空气流速快，压强小，玻璃管内的水柱在内部较大气压的作用下会逐渐上升；
15、甲 2.1×103
【解析】
[1]质量和初温相等的水和另一种液体，放出相等的热量，由于水的比热容大，由，可知水降低的温度小，故甲物质是水；
[2]如图15min时，在放出相同热量的情况下，另一种液体降低的温度是水降低的温度2倍，所以另一种液体的比热容是水的一半，为2.1×103J/（kg·℃）．
16、一定不 静止
【解析】
自行车绕南昌秋水广场快慢不变地运动一周，在整个过程中，自行车运动的路线方向始终改变，所以一定不是做匀速直线运动；以甲为参照物，乙的位置不发生变化，故以甲为参照物，乙是静止的；
17、力 3.2 质量和体积 多次实验，得出普遍规律
【解析】
由图知道，图示弹簧测力计的最大刻度值是5N，即弹簧测力计的量程是0～5N，其分度值为0.2N，所以，指针所指示的刻度值是：3N+1×0.2N=3.2N；在探究物质质量与体积的关系实验中，需要多次测量出质量和体积，这样通过多次实验能能防止偶然性的发生，从而得出普遍规律。
18、50、3.6
【解析】
试题分析：由电路图可知，R0与R1串联，电压表测R1两端的电压，电流表测电路中的电流．由图象可知，当电路中的电流I=0.2A时，R1的电功率P1=2W，由P=I2R可得，R1接入电路的电阻为50Ω；由图象可知，当电路中的电流I′=0.4A时，R1的电功率P1′=3.2W，此时R1接入电路的电阻为20Ω，由于串联电路中总电阻等于各分电阻之和，所以电源的电压：U=I′（R0+R1′）=0.4A×（R0+20Ω），当电路中的电流I=0.2A时，电源的电压：U=I（R0+R1）=0.2A×（R0+50Ω），解得：R0=10Ω，电源的电压U=I（R0+R1）=0.2A×（10Ω+50Ω）=12V．
考点：电路的有关计算

四、计算题（本大题共3小题，共29分）
19、（1）1.9×105Pa。（2）400s。（3）1×107J。
【解析】
（1）满载时车对地的压力：F＝G＝mg＝（m1+m2）g＝（1180kg+12×60kg）×10N/kg＝1.9×104N;
车对地的压强：P＝＝＝1.9×105Pa。
（2）最大车速：v＝45km/h＝12.5m/s，所用时间：t＝＝＝400s。
（3）牵引力所做的功：W＝F牵•S＝F阻•S＝2×103N×5×103m＝1×107J。
20、（1）8×104Pa（2）2.4×107J ；2000N
【解析】
（1）静止的小车对水平地面的压力是：F=G=mg=800kg×10N/kg=8000N，
小汽车对地面的压强是：p===8×104Pa；
（2）由P=知道，牵引力所做的功是：W=Pt=40×103W×10×60s=2.4×107J，
由P===Fv知道，牵引力是：F牵===2000N。
因为汽车在水平路面上做匀速直线运动，所以汽车受到的阻力f与牵引力F是平衡力，
故轿车受到的阻力是：f=F牵=2000N。
21、略
【解析】
（1）小灯泡L上标有“6V 3W”字样，表示灯的额定电压为6V，灯的额定功率为3W，由P=UI可得，灯的额定电流：IL =PL/UL=3W/6V=0.5A，
由欧姆定律可得，灯正常发光时的电阻：RL =UL/IL＝6V/0.5A=12Ω；
当S闭合，S1 、S2 都断开时，灯与变阻器R1 串联，等效电路图如图所示：

要使灯泡正常工作，灯泡两端的电压U额 =6V，电路中的电流为：IL =0.5A，
由串联电路电压的规律，滑动变阻器两端的电压U滑 =U-U额 =12V-6V=6V，
则滑动变阻器接入电路中的阻值：R滑 =U滑/IL=6V/0.5A=12Ω；
（3）闭合S、S1 、S2 时，灯短路，两电阻并联，等效电路图如图2所示：

此时电流表示数为2.5A，即干路电流I=2.5A，
由欧姆定律可得，通过R2 的电流：I2 =U/R2＝12V/12Ω=1A；
根据并联电路电流的规律，通过变阻器的电流：I滑 =I-I2 =2.5A-1A=1.5A，
通电10min电流通过滑动变阻器做的功：W滑 =UI滑 t=12V×1.5A×10×60s=10800J；
（3）要使电路总电功率最小，根据P=UI=U2/R可知，则电路中的总电阻应最大；根据并联电路的总电阻小于其中任一电阻，串联的总电阻大于其中任一电阻，因为变阻器的最大电阻为18Ω且R1 ＞R2 ，所以，将R1 与灯串联，即S闭合，S1、S2 都断开且将变阻器的最大电阻连入电路中时，电路中的总电阻最大；则R大 =R1 +RL =18Ω+12Ω=30Ω，故电路的最小电功率：P最小 =U2/R大=(12V)2/30Ω=4.8W．

五、作图题（本大题共2小题，共4分）
22、
【解析】
试题分析：由光的反射定律知，反射角等于入射角，先求得入射角的度数后，分两种情况分析：当反射光线与入射光线的夹角为45°和135°时．
解：分两种情况画图，如图所示：

在左图中，反射光线与入射光线的夹角为45°，入射角为22.5°，则平面镜与水平方向成67.5°的夹角；
在右图中，反射光线与入射光线的夹角为135°，入射角和反射角都为67.5°，则平面镜与水平方向成22.5°的夹角．
【点评】本题主要考查了光的反射定律的应用．要灵活利用了光的反射定律求解，要求会根据入射光线和反射光线确定平面镜的位置．
23、
【解析】
试题分析：（1）家庭电路电压是220V，每盏电灯的额定电压也是220V，所以这四盏灯是并联的，有四条支路；
（2）每个开关控制二盏灯，所以四盏灯要用两个开关控制．
解：四盏灯并联，每个开关控制两盏灯；如下图所示：

【点评】本题考查了电路设计，开关应串联在它所控制的电路中，根据题目要求即可作出电路图．

六、实验探究题（本大题共3小题，共15分）
24、二力平衡 不对 没有控制接触面的粗糙程度相同 接触面的粗糙程度相同时，压力越大，滑动摩擦力越大
【解析】
（1）用弹簧测力计匀速拉动木块时，木块做匀速直线运动受到的力是平衡力，由二力平衡知道，此时摩擦力的大小等于弹簧测力计对木块拉力的大小；
（2）甲乙两图压力大小和接触面的粗糙程度都不相同，因此无法研究摩擦力大小和压力大小的关系；要研究摩擦力和压力大小的关系，必须控制接触面的粗糙程度相同，把乙图中的毛巾面换成木板面；
（3）乙、丙两图实验中木块对接触面的粗糙程度不变，乙图中压力大，所以研究的是摩擦力大小与压力大小的关系，能够得出在接触面的粗糙程度一定时，压力越大，摩擦力越大的结论。
25、质量相同的物体，速度越大，动能越大 速度相同的物体，质量越大，动能越大 不变 匀速直线
【解析】
（1）让同一钢球从不同的高度滚下，位置高的滚到斜面底端的速度就大，把木块推得越远说明运动的木块做功多，动能大，说明了物体的动能与物体的速度有关，由此得出结论：在质量一定时，钢球的速度越大，动能就越大；
（2）让质量不同的钢球从同一高度滚下，小球到达斜面底端时的速度就是一定的，质量大的把木块推的远，说明了动能的大小和质量有关，在速度一定时，质量越大，动能也就越大；
（3）因为是光滑的斜面，没有摩擦，所以在斜面上滑下的小球没有能量的损耗，在能量转化过程中能量是守恒的，机械能不变；如果水平面绝对光滑，则木块在水平方向没有摩擦力，被撞击后木块将做匀速直线运动．
26、橡皮膜向内凹，且随着浸入深度的增加凹陷的越明显 种液体内部的压强与深度成正比 橡皮膜处于二力平衡状态 液体压强p＝ρgh ρ煤油＝ρ
【解析】
（1）当小明同学将玻璃管逐渐浸入水中时，橡皮膜会逐渐向内凹，且随着浸入的深度的增加凹陷的越明显；因为液体有向上的压强，且液体的压强随深度的增加而增大；
（2）①由表中数据可知，沙子质量是原来的2倍，橡皮膜受到的压强也原来的2倍，此时橡皮膜的深度也是原来的2倍，因而可得出的结论是：同种液体内部的压强与深度成正比。②设水的密度是ρ，玻璃管的内截面积是S，橡皮膜距水面的深度是h，向玻璃管中倒水，直至橡皮膜变平，橡皮膜它受到玻璃管中水向下的压力即F向下和烧杯中水向上的压力即F向上，因为橡皮膜处于二力平衡状态，受平衡力。所以F向下＝F向上，即：F向下＝F向上＝G＝pS，p＝＝ρgh。得到的结论是液体压强p＝ρgh；
（3）由于左侧管中装有密度为ρ的液体水，液体水的深度为h1，则产生的向右的压强为p1＝ρgh1；右侧管中装有密度为ρ煤油的液体煤油，液体煤油的深度为h2，则产生的向左的压强为p2＝ρ煤油gh2；因为两种液体不流动，则p1＝p2；即：ρgh1＝ρ煤油gh2；所以，ρ煤油＝
。
