广东省陆丰市民声校2026年初三下学期期末统考物理试题
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻．闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是( )

A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变小
D．电流表和电压表示数均变大
2．电控调光玻璃能根据光照强度自动调节玻璃的透明度．其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，如图所示电路图中符合要求的是（ ）
A． B． C． D．
3．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当人坐在座椅上时，开关S自动闭合．若未系安全带，则开关断开，仪表盘上的指示灯亮；若系上安全带，则开关闭合，指示灯灭．图中设计最合理的电路图是　　
A． B． C． D．

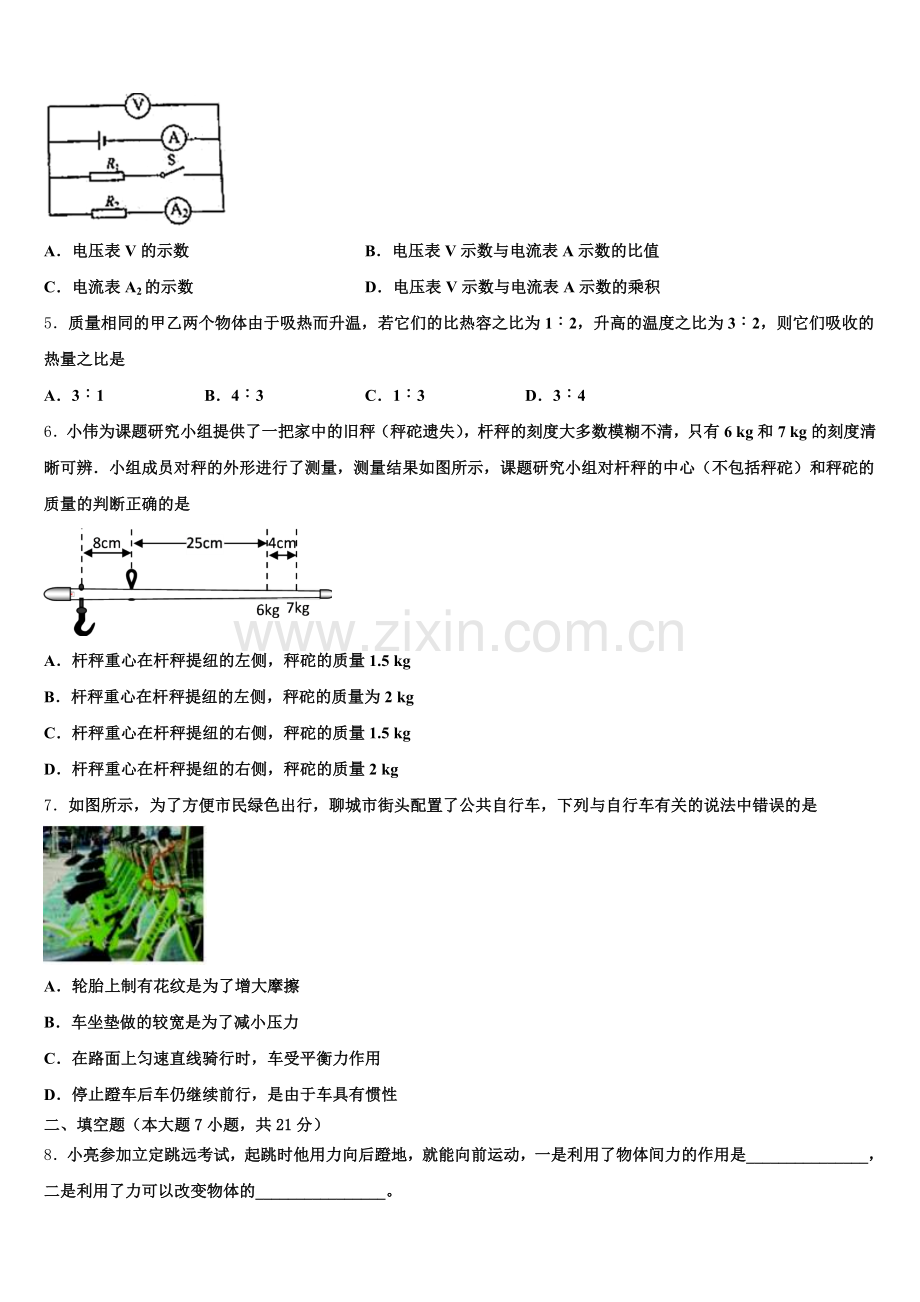

4．在如图所示的电路中，电源电压保持不变，当电键S从断开到闭合，下列数值一定变大的是

A．电压表V的示数 B．电压表V示数与电流表A示数的比值
C．电流表A2的示数 D．电压表V示数与电流表A示数的乘积
5．质量相同的甲乙两个物体由于吸热而升温，若它们的比热容之比为1：2，升高的温度之比为3：2，则它们吸收的热量之比是
A．3：1 B．4：3 C．1：3 D．3：4
6．小伟为课题研究小组提供了一把家中的旧秤（秤砣遗失），杆秤的刻度大多数模糊不清，只有6 kg和7 kg的刻度清晰可辨．小组成员对秤的外形进行了测量，测量结果如图所示，课题研究小组对杆秤的中心（不包括秤砣）和秤砣的质量的判断正确的是

A．杆秤重心在杆秤提纽的左侧，秤砣的质量1.5 kg
B．杆秤重心在杆秤提纽的左侧，秤砣的质量为2 kg
C．杆秤重心在杆秤提纽的右侧，秤砣的质量1.5 kg
D．杆秤重心在杆秤提纽的右侧，秤砣的质量2 kg
7．如图所示，为了方便市民绿色出行，聊城市街头配置了公共自行车，下列与自行车有关的说法中错误的是

A．轮胎上制有花纹是为了增大摩擦
B．车坐垫做的较宽是为了减小压力
C．在路面上匀速直线骑行时，车受平衡力作用
D．停止蹬车后车仍继续前行，是由于车具有惯性
二、填空题（本大题7小题，共21分）
8．小亮参加立定跳远考试，起跳时他用力向后蹬地，就能向前运动，一是利用了物体间力的作用是_______________，二是利用了力可以改变物体的________________。
9．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻 R1和R2两端的电压分别为_____和_____．

10．如图所示，当导体ab向右运动时，观察到电流表指针向左偏转，这是_____现象，生活中的_____（选填“电动机”或“发电机”）就应用了此原理。如果对调N、S极，ab向左运动时，电流表指针的偏转方向_____（选填“改变”或“不改变”）。

11．如图所示，快递公司尝试用无人机运送包裹．在带着包裹匀速飞行过程中，无人机受到的升力的施力物体是_________， 包裹的动能________(选填“变大”、“变小”或“不变”)，以无人机为参照物，包裹是__________的(选填“运动”或“静止”)．

12．如图所示，闭合开关，螺线管的下端是_____极；条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧长度将_____（选填“伸长”、“缩短”或“不变”）。

13．现在很多手机采用双摄像头技术，利用两个焦距不相同的摄像头，不仅可以更快的实现自动对焦，还可以在暗光环境下拍摄出较淸晰的照片．该摄像头的镜头对光线有__________作用，用此摄像头拍摄照片时，成倒立、__________的实像．
14．如图所示，物体A放在斜面CD上静止，CE为水平面，O表示物体A的重心．图中OB1∥CD、OB2⊥CE、OB3⊥CD、OB4∥CE，能正确表示物体A所受重力方向的是_____
A．OB1 B．OB2 C．OB3 D．OB4

三、作图题（共7分）
15．根据凸透镜对光线的作用完成图中的光路．

16．画出光线ab和Oc通过透镜前后的完整光路。

17．在图中，将电源、电流表、电压表三个元件符号填入电路空缺处．要求：开关S闭合后，电流方向如图所示，电压表测小灯L 两端电压．

四、实验题（本大题共5小题，共20分）
18．在探究杠杆平衡条件的实验中．

（1）实验前，杠杆如图甲所示，为了使杠杆能在水平位置平衡，接下来的操作是：___________
（2）如图乙所示，为了使杠杆平衡，小明同学应在点挂________个同样的钩码；若他是改用在点沿虚线方向拉弹簧测力计，这样做的好处是______（多项选择，填合适的选项符号．）
A．便于直接读出拉力的大小
B．便于提供不同方向的拉力
C．便于正确认识力臂
D．便于测量力臂的大小
动力

动力臂

（3）在图乙中，保持杠杆左边所挂钩码的位置和个数不变，用弹簧测力计分别在杠杆右边的不同位置竖直向下拉杠杆，使之平衡，得到几组数据如上表所示，请在图丙中绘出图像．
（_______）
19．五一假期时，小明同学从一废弃的矿坑里捡回了一块坚硬的矿石，他利用实验室的器材测出了这块矿石的密度．测量过程中，他选用的器材有：天平（最大称量为200g）、量筒、烧杯、杠杆、弹簧测力计（量程为0—5N）、细线、水．

（1）小明同学首先进行估测，他感觉矿石比一瓶500ml的矿泉水还沉，于是他没有直接用天平来测矿石的质量．你认为他不用天平的理由是 ________．
（2）小明借助杠杆来测量矿石质量，他安装好杠杆，调节杠杆平衡时，发现杠杆左端下沉，应将平衡螺母向_______调节（选填“左”或“右”）．
（1）小明同学将杠杆调至水平位置平衡，按照图甲所示的装置进行测量，读出的弹簧测力计示数为2.4N，则该矿石的质量m=_______kg．（g=10N/kg）
（4）接着他用如图乙所示的方法测出了矿石的体积，他的做法是：
A．将矿石放入烧杯，往烧杯中加入适量的水，让矿石浸没，在水面到达的位置做上标记；取出矿石；用量筒往烧杯中加水，直至达到标记位置为止．
B．在用量筒往烧杯中加水时，他先加了100mL水，接着又取了50mL水，继续往烧杯中加，水面达到标记位置后，量筒中剩余的水如图丙所示．则矿石的体积V=______ cm1，矿石的密度ρ=_______kg/m1．
20．下面是一位同学在测定金属块密度时的实验步骤记录：
A、用天平称出金属块的质量，其结果是m1=79.0g
B、在量筒里注入适量的水，用天平称出量筒和水的总质量m2=180.0g
C、在量筒里注入适量的水，量筒的读数是V1=50.0ml
D、将金属块放入量筒中，用天平称出量筒、水和金属块的总质量m3=259.0g
E、将金属块放入量筒中，量筒的读数是V2=60.0ml
上述步骤中，多余的步骤是________（填序号），金属块的体积是________cm3，金属块的密度是________kg/m3 ．
21．如图甲，光滑水平面上质量为m的物体，在水平拉力F作用下由静止开始运动，当运动的距离为s时速度为v．若物体运动的距离s与物体质量m、水平拉力F、速度v的关系数据如下表：

次数
m/kg
F/N
v/(m/s)
s/m
1
2
10
4
1.6
2
4
10
4
3.2
3
2
20
4
0.8
4
2
20
2
0.2
则s=_____．
22．小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5V相同规格的小灯泡若干，两个滑动变阻器R1“10Ω 1A”、R2“20Ω 2A”，开关、导线若干．
请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整（要求：滑动变阻器滑片P右移灯泡变亮，且导线不交叉）．闭合开关前，滑片P应位于_____（选填“A”或“B”）端．正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是_____．
A．小灯泡短路
B．滑动变阻器短路
C．小灯泡断路
D．滑动变阻器断路排除故障后，移动滑片P，依次测得6组数据，如表一所示．其中第2次实验时电流表表盘如图丙，此时电路中的电流为_____A；第4次实验时灯泡电阻值为_____Ω．由表一中的数据可知，小张选用的滑动变阻器应是_____（选填“R1”或“R2”）．小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是_____（选填“合理”或“不合理”）的，理由是_____．
表一
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
2.8
电流I/A
0.16

0.22
0.25
0.28
0.29
电阻R/Ω
3.1

6.8

8.9
9.7
表二
实验次数
1
2
3
电阻R/Ω
5
10
20
电流I/A
0.30
0.20
0.12
（5）小张继续用图乙所示装置来探究“电流与电阻的关系”．他分别把阻值准确的5Ω、10Ω、20Ω的定值电阻接入原小灯泡的位置，通过实验，记录电流表示数如表二所示．他发现通过导体的电流跟电阻不成反比，其原因可能是：_____．
五、计算题（本大题共2小题，共13分）
23．共享单车为我们保护地球环境，实现绿色出行提供了便利。图是小阳同学骑共享单车上学时，在某段水平路面上行驶时的路程随时间变化的图象。若小阳与自行车的总质量为 90kg，受到的阻力是总重力的 0.05 倍，单车每个车轮行驶时与地面的接触面积为90cm1．（g 取 10N/kg）求：小阳在该段路程行驶过程中
骑行的速度；车对地面的压强；骑车功率。
24．如图所示，是一辆汽车通过滑轮组将深井中的物体拉至井口的装置图。已知井深10m，物体重力G＝4×103N，汽车重G车＝3×104N，汽车匀速拉绳子时的拉力F＝2×103N，汽车受到的阻力为车重的0.05倍。求：

（1）若汽车运动的速度为1.2m/s，则将物体由井底拉至井口，需要多长时间？
（2）滑轮组的机械效率为多少？（保留一位小数）
（3）将物体从井底拉至井口，汽车牵引力做的功是多少？
六、综合能力题（本大题共3小题，共18分）
25．图甲为一磁悬浮地球仪．它能大致模拟地磁场的分布特点，给人以奇特新颖的感觉．球体中有一个磁铁，环形底座内有一金属线圈，其电路原理图如图乙．
地球仪工作时，球体悬浮于空中，此时球体所受的磁力与________平衡，停止工作时，球体对底座________（选填“有”和“无”）力的作用。 图乙是底座中线圈放大图，A端应连接电源的________极。
26．去年，在农村有一个项目投放了大量的广告，说在家庭里安装一个光伏微型发电装置，若天气晴朗，利用这个装置一天可以发电十度左右，不但自家够用了，而且还可以把多余的电卖给国家电网，实在是一举两得．

请回答下面几个问题：光伏发电系统发电时，________能转化为________能． 夏天光照时间按10h计算，一天可以发电12kW•h，则该光伏发电系统发电的功率是____kW． 该光伏发电系统夏天一天的发电量，如果由热电转化效率为30%的热电厂来完成，需要燃烧____kg煤．（煤的热值q煤=3×107J/kg） 请写出2条光伏发电的优点：________、_____．
27．阅读短文，回答问题
豆浆机
某型号豆浆机，净重为2kg，底面面积为4cm2，豆浆机工作时，
额定电压
220V
电机功率
100W
加热功率
1100W
电热管加热与电动机打浆过程交替进行，都是通过MCU有关脚控制，相应三极管驱动，再由多个继电器组成继电器组实施电路转换来完成，其部分参数如表空豆浆机放在水平桌面上，对水平桌面的压强为_____Pa（g取10N/kg）。加热和打浆是交替进行，由此可知，豆浆机中的电动机和电热管的连接方式是_____（填“串联”或“并联”）；三极管是属于_____（填“导体”、“半导体”或“超导”）材料。不计热量的损失，加热管正常工作80s，可使1kg豆浆的温度升高_____℃[c豆浆＝4×103J/（kg•℃）]：豆浆飘出阵阵香味说明分子在_____。电热管通电一段时间后变得很烫，而与豆浆机连接的导线却不怎么热，主要是因_________产量的热量少。若豆浆机正常打好一次豆浆消耗的总电能为0.17kW•h，加热与打浆的时间之比为3：1，则打好一次豆浆需_________h。
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
（1）由图知，两电阻串联，电压表测定值电阻R1的电压，电流表测电路中的电流；逐渐增大光敏电阻上的光照强度，由题意可知光敏电阻R的阻值减小，则电路的总电阻变小，由欧姆定律可知，电流变大，即电流表示数变大；根据U＝IR可知，定值电阻R1的电压变大，即电压表示数变大，故D正确，AB错误．（2）由欧姆定律可知，电压表和电流表示数的比值等于定值电阻R1的阻值，则该比值保持不变，故C错误．故选D．
点睛：（1）分析电路的连接及电表测量的量，根据已知条件分析R减小，由电阻的串联判断总电阻变化，由欧姆定律，确定电路电流变化；根据U＝IR分析R1的电压变化，根据串联电路电压的规律，R的电压即电压表示数变化；（2）由欧姆定律分析电压表和电流表示数的比值变化．
2、A
【解析】
AB．电路图，光敏电阻Rx与定值电阻R0串联连接，根据串联电路的分压原理知：阻值变小，分得的电压也变小，而光敏电阻Rx的阻值随光照的增强会变小，所以在光照增强时，电路中的光敏电阻Rx两端的电压变小，定值电阻R0两端的电压变大；而光照增强时，应使玻璃透明度下降；玻璃透明度在玻璃两端的电压降低时会下降；所以玻璃应与两端电压变小的电阻并联，即玻璃应与光敏电阻Rx并联；所以A选项符合要求；
CD．玻璃与电源并联，它两端的电压不变，不符合题干的要求．
3、D
【解析】
根据题意可知，S闭合、开关S1断开指示灯亮，S2闭合，指示灯被短路熄灭；
A．电阻R与开关S1并联后与指示灯、开关S串联，乘客坐下时S闭合指示灯亮，系上安全带时S1闭合，指示灯亮，故A不符合题意；
B．电阻R与开关S1串联后与指示灯并联，开关S在干路上，乘客坐下时S闭合指示灯亮，系上安全带时S1闭合，对指示灯没有影响，指示灯仍然亮，故B不符合题意；
C．两开关串联，只有乘客坐下，系上安全带，即两开关都闭合时指示灯才会发光，故C不符合题意；
D．指示灯与S1并联，与电阻R、S串联，乘客坐下时S闭合指示灯亮，系上安全带时S1闭合，指示灯被短路熄灭，电阻R为保护电阻，不会出现电源短路，故D符合题意．
4、D
【解析】
A．由电路图可知，电键S断开时，电路为R2的简单电路，两电流表均测通过R2的电流，电压表测电源的电压；电键S闭合时，R1与R2并联，电流表A2测R2支路的电流，电流表A测干路电流，电压表测电源的电压，因电源电压保持不变，所以，当电键S由断开到闭合时，电压表V的示数不变，故A不符合题意；
B．D．因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，因电压表V示数不变、电流表A示数变大，所以，电压表V示数与电流表A示数的比值变小，电压表V示数与电流表A示数的乘积变大，故B不符合题意、D符合题意；
C．因并联电路中各支路独立工作、互不影响，所以，通过R2的电流不变，即电流表A2示数不变，故C不符合题意。
5、D
【解析】
由可得，，，
则，故D正确为答案．
6、D
【解析】
AB.从图可知，6kg到7kg质量增加了1kg，而杠杆的长增加了4cm，杆秤上的刻度是均匀的，所以，从0刻度线到6kg的位置，杠杆的长应该为4cm×6=24 cm<25cm，即零刻度线在提纽的右侧，所以该杆秤的重心应该在提纽的右侧，故AB错误；；
CD.用杆秤称物体时，物体在提纽的左侧，秤砣在提纽的右侧，该杆秤的重心在提纽的右侧，设杆秤的重心到提纽的距离为25cm-24 cm=1 cm，秤砣的质量为m，杆秤的质量为m1，由杠杆的平衡条件G左L左=G右L右可知，当物体质量是6kg 时，6kg×g×8cm=m杆×g×1cm+m砣×g×25cm；当物体质量是7kg 时，7kg×g×8cm=m杆×g×1cm+m砣×g×29cm，解两个方程可得，m砣=2 kg，故C错误，D正确．
7、B
【解析】
A、轮胎上制有花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。故A正确；
B、车坐垫做的较宽，是在压力一定时，通过增大受力面积来减小压强；故B错误；
C、在水平路面上匀速骑行时，此时车处于平衡状态，所以此时所受的力是平衡力，故C正确；
D、停止蹬车后车仍继续前行，是由于车具有惯性，要继续保持原来的运动状态。故D正确。

二、填空题（本大题7小题，共21分）
8、相互的 运动状态
【解析】
起跳时他用力向后蹬地，他对地面施加了向后的力，地面就对他施加向前的反作用力，反作用力使他向前运动，这是利用了物体间力的作用是相互的；地面对他施加的向前的力改变了他的运动速度，这是利用了力可以改变物体的运动状态。
9、3.8V 2.2V
【解析】
由图a可知，电阻R2与R2串联，电压表V2测两电阻串联电压，即电源电压，电压表V2测电阻R2两端电压，根据串联电路特点确定电压表量程与分度值，读出电压表示数，然后由串联电路特点求出两电阻两端的电压．
由电路图可知，电压表V2示数应大于电压表V2示数，而两电压表指针位置相同，则电压表V2量程是2～25V，分度值是2．5V，电压表示数UV2=6V；
电压表V2量程是2～3V，分度值是2．2V，电压表示数UV2=2．2V；
电阻R2的电压U2=UV2=2．2V，电阻R2的电压U2=UV2-U2=6V-2．2V=3．8V．
10、电磁感应 发电机 不改变
【解析】
如图所示，当导体ab向右运动时，ab做切割磁感线运动，导体中就会产生感应电流，会观察到的现象是电流表指针偏转，这是磁生电现象，即电磁感应现象，工农业生产中的发电机就应用了此原理。感应电流的方向与导体运动的方向、磁场方向有关，对调N、S极，ab向左运动时，电流表指针的偏转方向不改变。
11、空气 不变 静止
【解析】
直升机在飞行过程中，的螺旋桨对空气施加了一个竖直向下的力，由于物体间力的作用是相互的，所以空气对直升机施加了一个竖直向上的反作用力，这个力就是飞机向上的升力，所以，升力的施力物体是空气；在带着包裹匀速飞行过程中，包裹的质量不变，速度不变，所以动能不变；以无人机为参照物，包裹与无人机之间的位置没有变化，所以，包裹是静止的．
12、S 伸长
【解析】
由图可知，电源右端是正极，左端是负极，开关闭合，根据安培定则判断通电螺线管的上端为N极，下端为S极；滑动变阻器滑片从左往右滑动的过程中，电阻减小，电路中的电流变大，电磁铁磁性增强，条形磁铁的吸引力增大，所以弹簧长度会增大。
13、会聚 缩小
【解析】
摄像头的镜头采用的是凸透镜，其还可以在暗光环境下拍摄出较淸晰的照片，说明该摄像头的镜头对光线有会聚作用；摄像头拍摄利用的是凸透镜成成倒立、缩小的实像的原理制成的．
14、B
【解析】
重力是由于地球的吸引而产生的，重力的方向指向地心，即竖直向下，故OB2是重力的方向，故B正确，ACD错误．

三、作图题（共7分）
15、
【解析】
试题分析：在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．
解：通过焦点的光线经凸透镜折射后将平行于主光轴；平行于主光轴的光线经凸透镜折射后将过焦点．如图所示：

【点评】凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．
16、
【解析】
由图可知，入射光线平行于主光轴，则其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变，如图所示。

17、
【解析】
要使灯泡发光则必须有电源；电流表在电路中与用电器串联；电压表测L两端电压，所以电压表与L并联，故中间一定为电压表，左边一定为电源，并且上边为负极，下边为正极，则右边为电流表，如下图所示：

四、实验题（本大题共5小题，共20分）
18、向左调节平衡螺母，直至杠杆在水平位置平衡 2 ABC
【解析】
（1）图甲中杠杆左端高右端低，为了使杠杆在水平位置平衡，平衡螺母应向高端移动，即接下来的操作是：向左调节平衡螺母，直至杠杆在水平位置平衡．
（2）图乙中，在支点左端2格处挂3个钩码，为了使杠杆在水平位置平衡，应符合杠杆的平衡条件，即F1L1=F2L2；带入数据3G×2格=F2×3格，解得F2=2G，即在图乙中的P处挂2个钩码；若改用在p点沿虚线方向拉弹簧测力计，可以从弹簧测力计上直接读出力的大小，也可以改变力的方向，可以进一步理解力臂不是力作用点到支点的距离，但这种操作不易测量力臂大小，故该操作的好处为ABC
（3）根据表格中所给数据，在坐标图上描出对应点，用光滑曲线连接这些点，作图如下：

19、石块的质量超过天平的最大称量（或量程） 右 0.72 120 6×101
【解析】
（1）500mL矿泉水的质量：m=ρV=1g/cm1×500cm1=500g，因为矿石的质量大于500g，而天平的最大称量为200g，因此不使用天平是因为矿石的质量超过了天平的最大称量值；
（2）杠杆左端下沉，右端上翘，说明左端重，应将平衡螺母向右调节；
（1）∵L1:L2=1:1，F1=2.4N，并且F1L1=GL2 ∴G==7.2N，由G=mg可得，矿石的质量m= =0.72kg=720g；
（4）矿石从烧杯中取出前后体积的变化量等于矿石的体积，矿石的体积等于从量筒倒入烧杯标记位置所用水的体积，由图丙可知，量筒中液体的凹液面的底部与10mL刻度线相平，当水面到达标记位置，从量筒倒入烧杯中水的体积：100mL+50mL−10mL=120mL=120cm1.所以矿石的体积为120cm1.矿石的密度：ρ==6g/cm1=6×101kg/m1.
20、B、D 10 7.9×103
【解析】
测量金属块密度的整体思路为：用天平称出金属块的质量；
用排水法测出金属块的体积：先在量筒里注入适量的水，读数；再将金属块放入量筒中，第二次读数，两次示数的差即为金属块的体积。
根据，计算金属块的体积。
故上述步骤中，多余的步骤是B、D；
金属块的体积是：
；
金属块的密度是：

重点是测量不规则固体的密度，注意排水法测体积的思路，实验中其它的细节问题也要注意如天平的使用问题、可能增大误差的步骤等，注意多总结．
21、
【解析】
实验1，=1.6m，
实验2，=3.2m，
实验3，=0.8m，
实验4，=0.2m，
所以s=．
22、 A C 0.2 8 R2 不合理 灯丝的电阻会随温度变化 没有控制电阻两端的电压不变
【解析】
（1）测量小灯泡电阻的实验中，滑动变阻器应“一上一下”串联接入电路中，P向右移动时灯泡变亮，说明电路中电流变大，变阻器连入阻值变小，故应将其右下接线柱接入电路中，如图所示：

（2）为了保护电路，闭合开关前，应将滑片P置于阻值最大处，即A端；
电流表指针几乎没有偏转，灯不亮，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的灯泡断路了，故选C；
（3）图丙中电流表量程为0～0.6A，分度值为0.02A，电流表示数为0.2A；
由表中数据可知，第4次实验时灯泡两端电压2.0V，电流0.25A，此时灯泡电阻值为：
RL＝＝＝8Ω；电源由两节干电池串联组成，则电源电压为3V，第1次实验时灯泡两端的电压为0.5V，则滑动变阻器两端的电压为：U'＝3V-0.5V＝2.5V，此时变阻器连入电路中的电阻：R滑＝≈15.6Ω＞10Ω，这说明小张选用的滑动变阻器应是R2；
（4）灯泡的电阻随温度的变化而变化，不是一个定值，故取平均值没有意义，是不合理的；
（5）实验时，分别把5Ω、10Ω、15Ω电阻接入原灯泡位置，通过实验，记录电流表示数如表二所示；分析表二数据可知，通过导体的电流跟电阻不成反比，且每次实验中电流与电阻的乘积是不同的（即电压不同），所以其原因是没有控制电阻两端的电压不变．

五、计算题（本大题共2小题，共13分）
23、（1）5m/s（1）5×104Pa（3）115W
【解析】
（1）由 s﹣t 图象可知，小阳匀速骑行，且 6s 内通过的路程为30m， 则骑行的速度： ；
（1）车对地面的压力： ， 受 力 面 积 ： S=90cm1×1=180cm1=1.8×10﹣1m1，车对地面的压强： ；
（3）因小阳匀速骑行时动力和受到的阻力是一对平衡力， 所 以 小 阳 匀 速 骑 行 时 的 动 力 ： F＝f＝0.05G＝0.05×900N＝45N，骑车功率：.
24、（1）25s（2）66.7%（3）1.05×105J
【解析】
（1）由图可知，滑轮组中由3段绳子承担物重，
则物体上升的速度为：v物=v车=×1.2m/s＝0.4m/s；
物体由井底拉至井口需要的时间：t===25s；
（2）滑轮组的机械效率为：η=====≈66.7%；
（3）由题意可得，汽车受到的阻力为：f＝0.05G车＝0.05×3×104N＝1500N；
汽车匀速直线运动，受到平衡力作用，在水平方向上，汽车受到向右的牵引力、向左的拉力、向左的阻力作用；
由力的平衡条件可得牵引力：F牵＝F拉+f＝2×103N+1500N＝3500N；
汽车运动的距离：s车＝s绳＝3h＝3×10m＝30m；
牵引力做功为：W牵＝F牵s车＝3500N×30m＝1.05×105J；
答：（1）若汽车运动的速度为1.2m/s，则将物体由井底拉至井口，需要25s；
（2）滑轮组的机械效率是66.7%；
（3）将物体由井底拉至井口，汽车的牵引力做的功是1.05×105J。

六、综合能力题（本大题共3小题，共18分）
25、重力 有 正
【解析】
试题分析： 球体悬浮空中，受到的磁力与重力平衡。停止工作，磁力消失，球体落在底座上，对底座有力的作用。地理的南极是地磁的北极，根据同名磁极相互排斥，A接正极。
考点： 二力平衡 安培定则
26、光 电 1.2 4.8 清洁无污染 可再生
【解析】
（1）太阳能光伏发电系统，是利用了太阳能得到了电能，所以能量转化是太阳能转化为电能；
（2）该光伏发电系统发电的功率：P=W/t=12kW•h/10h=1.2kW；
（3）该光伏发电系统一天的发电量：W=12kW•h=12×3.6×106 J=4.32×107 J；
如果由热电转化效率为30%的热电厂来完成，由η=W/Q可得煤完全燃烧放出的热量：Q=W/η=4.32×107J/30%=1.44×108 J，
由Q=mq可得，燃煤的质量为：m=Q/q=1.44×108J/3.0×107J/kg=4.8kg；
（3）光伏发电的好处是清洁无污染、可再生、节约化石能源等．
27、5×104 并联 半导体 22 不停地做无规则运动 导线电阻小 0.2
【解析】
（1）因水平面上物体的压力和自身的重力大小相等，所以，空豆浆机放在水平桌面上，对桌面的压强：p==5×104Pa；
（2）加热和打浆是交替进行，说明豆浆机中的电动机和电热管可以独立工作、互不影响即为并联；三极管是属于半导体材料；
（3）加热管正常工作80s，消耗的电能：W=Pt=1100W×80s=8.8×104J，
不计热量损失，水吸收的热量：Q吸=W=8.8×104J，由Q吸=cmΔt可得，豆浆升高的温度：
Δt==22℃；
豆浆飘出阵阵香味说明分子在不停地做无规则运动；
（4）电热管与导线串联，通过它们的电流I和通电时间t相等，因为导线的电阻远小于电热管的电阻，由焦耳定律Q=I2Rt可知导线上产生的热量少；由题可知，加热与打浆的时间之比为3：1，设打浆时间为t打浆=t，则加热时间为t加热=3t，总的工作时间为t总=4t，豆浆机正常打好一次豆浆的消耗的总电能为0.17kW•h，0.17kW•h=P加热t加热+P打浆t打浆=1.1kW×3t+0.1kW×t，解得：t＝0.05h，则打好一次豆浆需要的时间：t总=4t=4×0.05h=0.2h。
