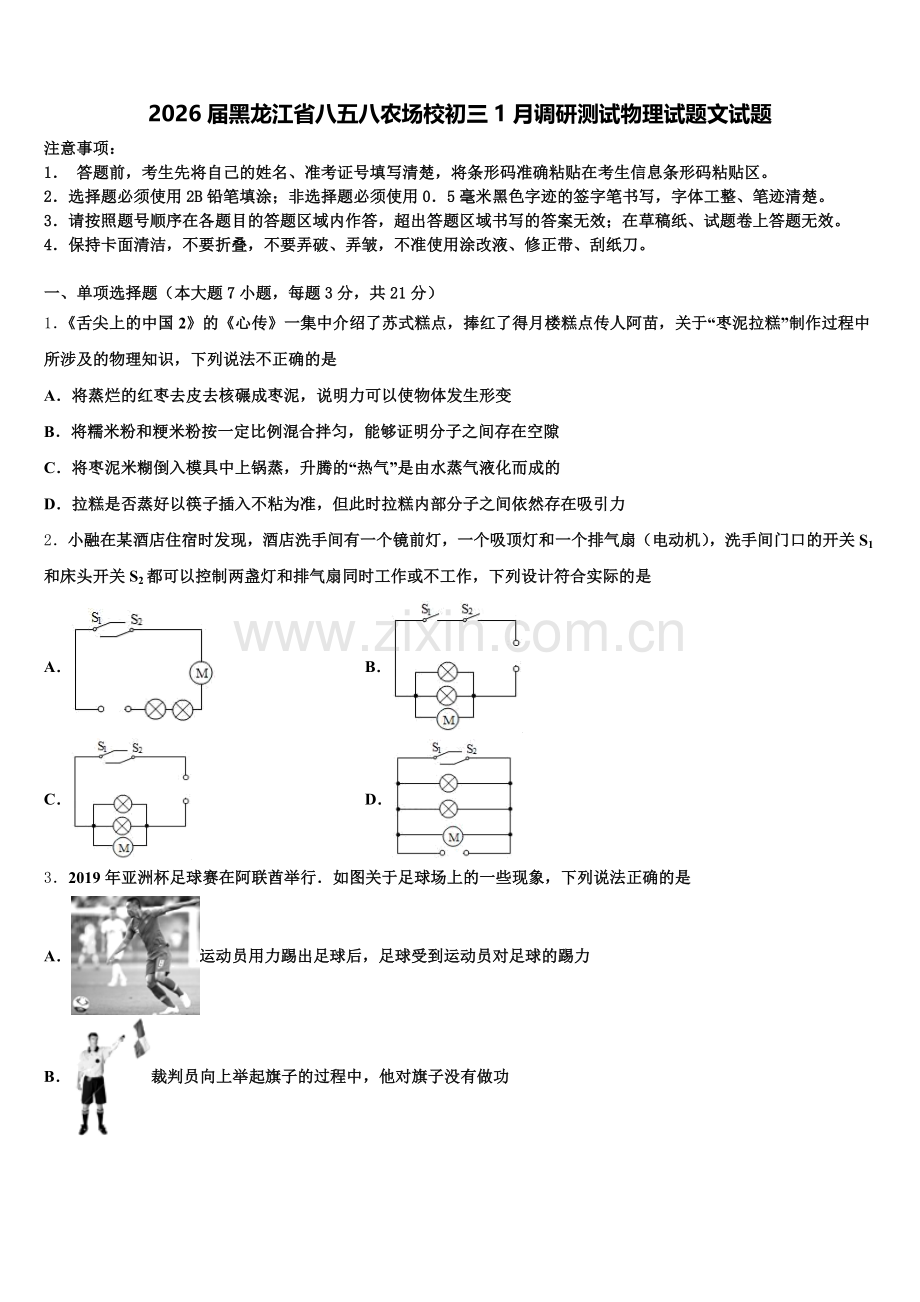

2026届黑龙江省八五八农场校初三1月调研测试物理试题文试题
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．《舌尖上的中国2》的《心传》一集中介绍了苏式糕点，捧红了得月楼糕点传人阿苗，关于“枣泥拉糕”制作过程中所涉及的物理知识，下列说法不正确的是
A．将蒸烂的红枣去皮去核碾成枣泥，说明力可以使物体发生形变
B．将糯米粉和粳米粉按一定比例混合拌匀，能够证明分子之间存在空隙
C．将枣泥米糊倒入模具中上锅蒸，升腾的“热气”是由水蒸气液化而成的
D．拉糕是否蒸好以筷子插入不粘为准，但此时拉糕内部分子之间依然存在吸引力
2．小融在某酒店住宿时发现，酒店洗手间有一个镜前灯，一个吸顶灯和一个排气扇（电动机），洗手间门口的开关S1和床头开关S2都可以控制两盏灯和排气扇同时工作或不工作，下列设计符合实际的是
A． B．
C． D．
3．2019年亚洲杯足球赛在阿联酋举行．如图关于足球场上的一些现象，下列说法正确的是
A．运动员用力踢出足球后，足球受到运动员对足球的踢力
B．裁判员向上举起旗子的过程中，他对旗子没有做功

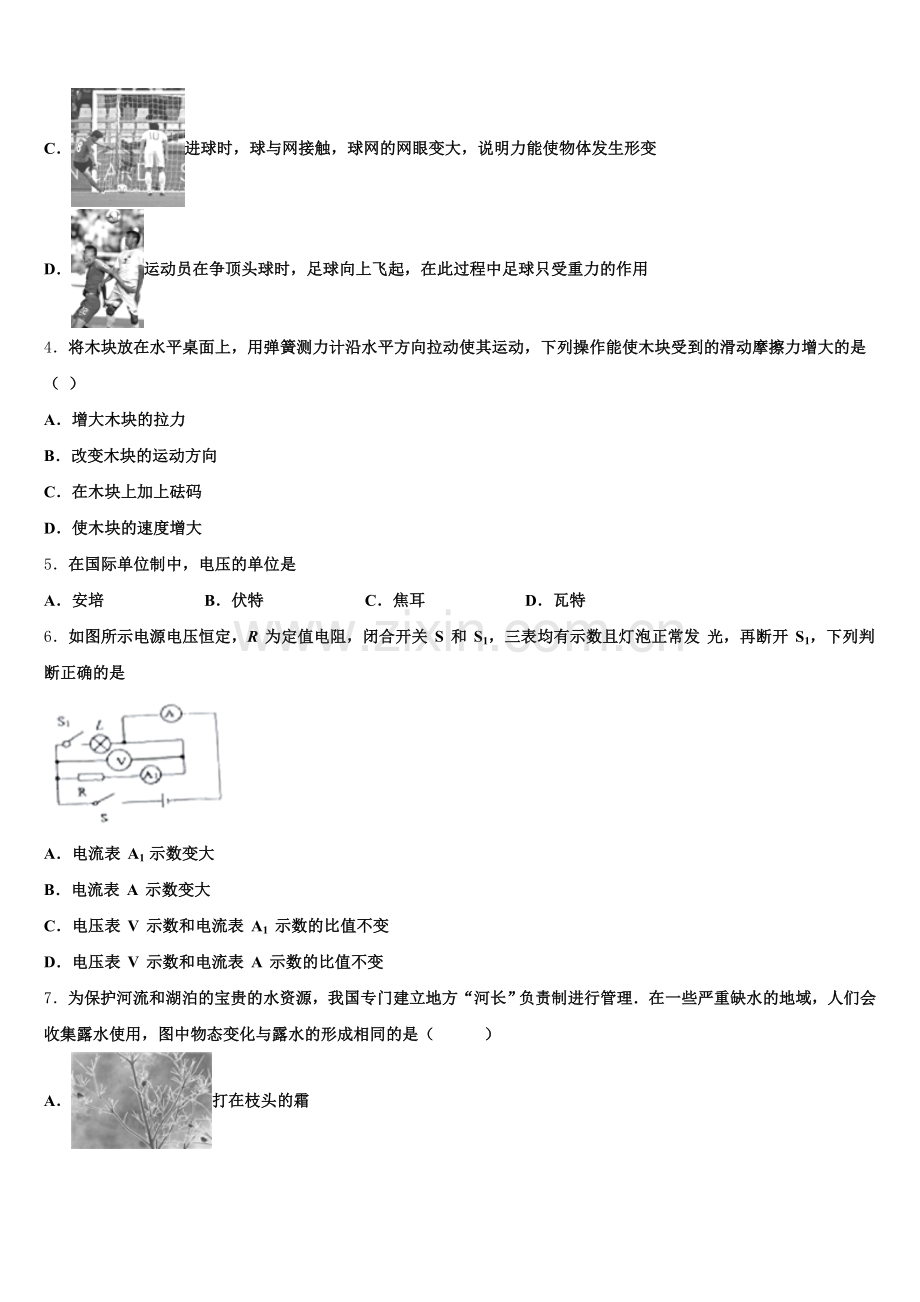

C．进球时，球与网接触，球网的网眼变大，说明力能使物体发生形变
D．运动员在争顶头球时，足球向上飞起，在此过程中足球只受重力的作用
4．将木块放在水平桌面上，用弹簧测力计沿水平方向拉动使其运动，下列操作能使木块受到的滑动摩擦力增大的是（ ）
A．增大木块的拉力
B．改变木块的运动方向
C．在木块上加上砝码
D．使木块的速度增大
5．在国际单位制中，电压的单位是
A．安培 B．伏特 C．焦耳 D．瓦特
6．如图所示电源电压恒定，R 为定值电阻，闭合开关 S 和 S1，三表均有示数且灯泡正常发 光，再断开 S1，下列判断正确的是

A．电流表 A1 示数变大
B．电流表 A 示数变大
C．电压表 V 示数和电流表 A1 示数的比值不变
D．电压表 V 示数和电流表 A 示数的比值不变
7．为保护河流和湖泊的宝贵的水资源，我国专门建立地方“河长”负责制进行管理．在一些严重缺水的地域，人们会收集露水使用，图中物态变化与露水的形成相同的是（　　　）
A．打在枝头的霜
B．屋檐下结的冰凌
C．山间的云雾
D．消融的冰雪
二、填空题（本大题7小题，共21分）
8．在2015年9月3日的阅兵式上，步伐整齐的三军仪仗队中的任意两个战士都是相对________的；在训练中某战士用了2 min行进了约150 m，则该战士的行进速度约为________m/s．
9．如图所示是用来测量电能的仪表，这只电表此时的读数是_________kWh，当电路中只有一个电饭煲接入电路，正常工作12min，发现此电能表的转盘转过了500转。则这个电饭煲的额定功率是_________W。

10．一个密封的圆台形容器，其横截面如图所示，内装一定质量的水，若把它倒置，液体对容器底的压强_______；容器对桌面的压力_________．（选填“增大”、“不变”点“减小”）

11．如图所示，用动滑轮将重为10N的物体竖直向上匀速提升20cm，拉力为6N．此过程中拉力做的功为_______J，动滑轮的机械效率为_______.物体在上升过程中，机械能将_______（选填“增大”、”减小”或“不变”） .

12．如图所示，将铅笔水平挤压在两手指间，铅笔静止时，两手指对铅笔的压力是_____(选填“相互作用力”或“平衡力”).若将铅笔如图竖直放置，能否得出以上结论_____.（选填“能”或“不能”）.如图竖直放置时_____（选填“能”或“不能”）根据手指的凹陷程度来探究压力的作用效果与受力面积有关．

13．小明测量食用油密度步骤如下：①将天平放在水平桌面，游码归零，调节平衡螺母使指针静止时指向分度盘中央刻度线；②天平调好后，在质量为20g的空烧杯内倒入适量油，天平平衡时，右盘内的砝码和游码在标尺上的位置如图所示，烧杯和油的总质量是____g；③将烧杯内的油倒入量筒，读出量筒内油的体积为20mL．则测得油密度为____kg/m1．按此方法测得油密度____（选填“小于”、“ 等于” 或“大于”）油真实密度.

14．如图中电源电压保持不变，灯泡标有“6V，3W字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.8A，则电阻R＝_____Ω．若电阻发生断路，则电流表的示数_____（选填“变大”“不变”或“变小”）灯泡的亮度_____（选填“变亮”、“不变”或“变暗”）。

三、作图题（共7分）
15．小磁针静止时的指向如图所示，请在方框中标出通电螺线管的 N、S 极和电源的正负极

16．如图,在虚线框中标出通电螺线管的N极或S极
（_____）

17．如图所示，请在图中画出这束光的入射光线，并在图中标出反射角的度数．
（_____）

四、实验题（本大题共5小题，共20分）
18．明利用如图所示的实验的装置探究电与磁之间的关系，实验中观察得到的现象记录如下表．
实验中，通过观察______________________判断电路中是否产生磁感应电流；比较实验1、2可知，导体中产生感应电流的一个条件是____________；经过分析还可以得出，产生感应电流的条件是_____________________________________；用这个实验原理可以制成__________（选填“电动机”或“发电机”）．
19．如图小明在甲、乙两个完全相同的玻璃瓶内放入两电阻丝，瓶中插入温度计，完成下列实验。
（1）利用此装置探究电流通过导体产生的热量与哪些因素有关时：
①本实验使用了控制变量的科学方法：通过两电阻丝串联的方式，控制通电时间和_____相同；还使用了转换的科学方法：把产生的热量转换为_____，为了保证这种转换的科学性，实验中采取的措施是：在两玻璃瓶内放入_____和初温相同的_____（选填“同种”或“不同”）液体，转换的理论依据是公式Q＝cm△t。
②对于甲、乙两电阻丝，小明分别选用长度和横截面积都相同的两种材料进行实验，为了使实验现象最明显，可以选用表中的铜为甲电阻丝与_____为乙电阻丝进行对比。
③加热一段时间后，乙瓶温度计示数上升较快，由此，得出的结论是_____。
长1m、横截面积1m2的几种材料的电阻（20℃时）
材料
铜
铝
钨
镍铬合金
电阻/Ω
0.0175
0.029
0.053
1.0
（2）小明想利用该装置继续探究不同物质的吸热能力：
①实验器材需要作出的调整是：在甲、乙两瓶中放入质量、初温都相同的_____（选填“同种”或“不同”）液体，将两瓶中的电阻丝换成电阻值_____（选填“相同”或“不同”）的电阻丝。
②一段时间后，小明观察到乙瓶内温度计示数高一些，据此判断“乙瓶内液体吸收的热量多”。他的判断是_____（填“正确”或“错误”）的，判断的理论依据是公式Q＝_____。

20．用“伏安法”测量电阻Rx的阻值，提供的实验器材有：待测电阻Rx、两节干电池、电流表、电压表、滑动变阻器、开关及若干导线．根据如图甲的电路图，用笔画线代替导线将如图乙中的实物图连接完整_________．
闭合开关后，移动滑动变阻器的滑片，电压表示数较大且几乎不变，电流表示数始终为零，电路故障可能是_______________________．排除故障后，测得多组实验数据．各组数据对应的点已描在如图丙中，请在图中画出Rx的I-U图线___．由图可得Rx=_________Ω．（结果保留一位小数）电流表的示数虽然很小，但也会影响本实验中Rx的测量结果．用如图丁的电路进行测量可消除这个影响，R0为定值电阻．实验步骤如下：
①按照如图丁的电路图连接电路，将滑动变阻器的滑片置于最大阻值处；
②闭合开关S1、S2，移动滑动变阻器滑片，读出电压表的示数U1和电流表的示数I1；
③___________，移动滑动变阻器滑片，读出电压表的示数U2和电流表的示数I2；
④可得待测电阻Rx=_____________．（用U1、I1、U2、I2表示）
21．小明设计以下实验过程来认识透镜．

（1）通过观察透镜形状可知：中央薄边缘厚的为_______透镜，中央厚边缘薄的为_______透镜．
（2）通过透镜近看书本上的字（透镜距书较近）发现：_______透镜观察到字的像是放大的，_______透镜观察到字的像是缩小的．
（3）将透镜正对太阳，再把一张白纸放在它的下方，纸上呈现的光斑如图甲A、B所示．其中形成A光斑的是_______透镜，形成B光斑的是_______透镜（以上均选填“凸”、“凹”或“凸和凹”）．
（4）小明用铁丝绕成一个内径约为4mm的圆环，将圆环在清水中浸一下后取出，布满圆环的水膜犹如一个透镜（如图乙所示）．为辨别水膜是“凸透镜”还是“凹透镜”，他采用下列方法中最可靠的是_______．
A．用手摸 B．用强光照射 C．透过水膜近看书本上的字 D．用刻度尺测量
22．小明同学利用电流表和电阻箱测量小灯泡的功率，设计并连接了如题图甲所示的实物电路．

（1）请你添加一条导线，将图甲所示的实物图补充完整，并使滑动变阻器的滑片P右移时接入电路的阻值变大．
（________）
（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器的阻值使电流表的示数为I1，如图乙所示，I1=_____A；
（3）将开关S2扳向“2”，保持滑动变阻器的阻值不变，调节电阻箱的阻值R，使电流表的示数仍为I1，此时R=5Ω；则步骤（2）中小灯泡的电阻R1=_____Ω，测量小灯泡电阻的方法是______（选填“控制变量法”或“等效替代法”）；
（4）步骤（2）小灯泡的实际功率P1=_____W；
（5）若小灯泡的额定电流为I0=2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是_____．
A．P0＝2P1 B．P0＝3P1
C．P0＝4P1 D．P0＝5P1
五、计算题（本大题共2小题，共13分）
23．如图所示，电源两端的电压保持不变。电阻R1的阻值为20Ω，电阻R2的阻值为5Ω，当只闭合开关S时，电流表的示数为0.3A。求：
电源两端的电压U；当开关S、S1都闭合时，电路消耗的总功率P。
24．琪琪从世博会带回一个工艺品，她想知道这个工艺品的密度，于是进行了实验。请你根据下图所示的实验数据推算：（g取10N/kg）

（1）工艺品此时所受的浮力。
（2）工艺品的密度。
六、综合能力题（本大题共3小题，共18分）
25．阅读《气凝胶》回答各题．
气凝胶
如图甲所示，把花朵隔着一层气凝胶放在3000℃的火焰上，几分钟后依然芬芳如故，保护它的神奇材料就是气凝胶．

气凝胶﹣﹣它身轻如烟，是世界上最轻的固体材料之一，有一种“全碳气凝胶”密度仅为0.16mg/cm3，比氦气还要轻．如图乙所示为8cm3的“全碳气凝胶”压在花蕊上，花蕊几乎没有变形的情景．气凝胶还是很好的吸音材料，它可以在100Hz～6300Hz频段内高效吸音，大多数人能够听到频率为20Hz～20000Hz的声音，因此它是很好的降噪材料．科学家们研制出的一种称为“飞行石墨”气凝胶，是由多孔的碳管在纳米尺度下交织在一起三维的网状结构，它虽然极轻，但弹性却非常好，它几乎能吸收所有颜色的光．
气凝胶对有机溶剂有超快、超高的吸附力，现有的吸油产品一般只能吸自身质量10倍左右的液体，但气凝胶能吸收其自身质量250倍左右的液体，最高的可达900倍，而且只吸油不吸水，因此气凝胶的这一特性可用来处理海上原油泄漏事件．
根据上述材料，回答下列问题：“全碳气凝胶”密度比氦气密度_____．（选填“大”或“小”）“全碳气凝胶”的吸音频段为_____Hz．10g气凝胶最高可以吸附_____g海上泄漏原油．“飞行石墨”气凝胶几乎能吸收所有颜色的光，所以它看起来就呈现_____．（填选项字母）
A．黑色 B．白色 C．无色 D．彩色
26．随着科技的飞速发展，人们生活已趋于自动化，扫地机器人已进入普通家庭，如图所示是某款扫地机器人及铭牌上的部分参数．（g取10N/kg）
以在工作中的扫地机器人为参照物，地板是__________的．若扫地机器人在半分钟里沿直线匀速前进了12m，它的速度是______？若扫地机器人与地面的接触面积为100cm2，求它静止时对水平地面的压强_______．
27．家庭常用的高压锅与普通锅主要不同之处在于它的密封性好。图乙是高压锅的示意图，带有活塞的气孔1使锅内与外界连通，此时锅内气压与外界大气压相等（外界大气压）。当锅内温度升高至100℃时，锅内气体把气孔1的活塞顶起，这时锅被密封。锅盖中央有一出气孔2，孔上盖有限压阀，当锅内气压达到限定值时，限压阀被锅内气体顶起放出部分气体，实现了对锅内气体压强的控制。图17丙是水的沸点随锅内气压变化的图像。（）
写出水的沸点与气压的关系；若高压锅出气孔2的截面积为，锅内水的沸点最高达到115℃，为保证使用安全，限压阀的质量不得超过多少g？
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A. 将蒸烂的红枣去皮去核碾成枣泥，红枣在力的作用下改变了形状，说明力可以使物体发生形变．故A正确，不符合题意．
B. 糯米粉和粳米粉是宏观的物质，不能证明分子之间存在空隙．故B错误，符合题意．
C. 升腾的“热气”是高温水蒸气遇冷而液化形成的无数小水滴，随空气运动形成的．故C正确，不符合题意．
D. 任何物质的分子间都存在相互的引力和斥力．故D正确，不符合题意．
2、C
【解析】
洗手间门口的开关S1和床头开关S2都可以控制两盏灯和排气扇同时工作或不工作，这说明这两个开关与三个用电器之间是串联的，而三个用电器是并联的，故C符合题意．
3、C
【解析】
运动员将足球踢出后，足球在空中飞行的过程中不再受运动员的推力作用，是由于惯性继续运动的，故A错误；
裁判员向上举起旗子的过程中，旗子在作用力的方向上有距离，裁判员对旗子做了功，故B错误；
进球时，球与网接触，球网网眼变大，说明力能使物体发生形变，故C正确；
运动员争顶头球向上跳起的过程中，足球受到重力和空气阻力的共同作用，故D错误。
4、C
【解析】
试题分析：滑动摩擦力大小与压力大小和接触面的粗糙程度有关，与物体的运动情况或受力情况无关．
解：A、木块所受滑动摩擦力大小与所受拉力无关，A错误；
B、木块所受滑动摩擦力与木块的运动方向无关，B错误；
C、在木块上加砝码，木块对桌面的压力增大，则滑动摩擦力增大，C正确；
D、木块所受的滑动摩擦力与木块的速度无关，D错误．
故选C．
5、B
【解析】
电流的单位以安培的名字命名以纪念他在电磁方面做出的突出贡献．能量单位以焦耳命名纪念他的电热方面的突出贡献．瓦特发明了蒸汽机，以他的名字命名功率的单位，只有伏特是电压的单位．
6、C
【解析】
（1）由电路可知，S和S1闭合，灯L和R并联，电流表A测干路电流，A1测通过R的支路电流，再断开S1,电路为R的简单电路，R两端的电压不变，所以A1的示数不变，则电压表 V 示数和电流表 A1 示数的比值不变，故A错误，C正确；
（2）再断开S1,电流表A和A1测得都是R的电流，电压表的示数不变，A表的示数变小，电压表 V 示数和电流表 A 示数的比值变大，故BD错误．
7、C
【解析】
物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．
【详解】
露是液态的，是由空气中的水蒸气遇冷（清晨温度比较低）形成的，气态变为液态的现象叫液化．
A.霜是空气中的水蒸气遇冷凝华形成的冰晶．故A不符合题意；
B.冰凌是水凝固形成的．故B不符合题意；
C.雾是空气中的水蒸气遇冷液化形成的小水滴．故C符合题意；
D.冰雪消融由固态变为液态，是熔化过程．故D不符合题意．
故选C．

二、填空题（本大题7小题，共21分）
8、静止 1.25
【解析】
（1）步伐整齐的三军仪仗队中的任意两个战士，以其中一个为参照物，另一个的位置没有发生变化，所以都是相对静止的。
（2）由可得，该战士的行进速度约为。
9、231.0 1000
【解析】
[1]电能表示数的单位是kW⋅h，最后一位为小数，所以此时的示数为：231.0kW⋅h；
[2]2500r/kW⋅h表示电路中每消耗1kW⋅h的电能，电能表转盘转过2500r，则电能表的转盘转过了500转，电饭煲消耗的电能：
W==0.2kW⋅h，
电饭煲正常工作12min，则该电饭煲的额定功率：
P===1kW=1000W。
10、增大 不变
【解析】
将容器倒置后，此时液体深度增加，据 可知，液体对容器底的压强增大，容器对桌面的压力等于容器的重力加液体的重力，因为液体重力及容器重力均不变，因此容器对桌面的压力不变．
11、2.4；83.3%；增大
【解析】
试题分析：（1）图中使用的是动滑轮，承担物重的绳子股数n=2，则s=2h；
知道拉力大小，利用W=Fs求拉力做功；利用W=Gh求有用功；再利用效率公式η=求动滑轮的机械效率；
（2）动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大；机械能等于动能和势能之和．据此分析回答．
解：
（1）由图可知，n=2，
拉力端移动的距离：
s=2h=2×20cm=40cm=0.4m，
拉力做功：
W总=Fs=6N×0.4m=2.4J，
W有用=Gh=10N×0.2m=2J，
η==≈83.3%．
（2）物体在被匀速提升的过程中，质量不变、速度不变，动能不变；质量不变、高度增大，重力势能增大．因为物体的机械能等于物体的动能和重力势能之和，因此物体的机械能增大．
故答案为2.4；83.3%；增大．
【点评】本题考查了有用功、总功、机械效率的计算以及动能和重力势能的影响因素，计算时注意区分有用功和总功；虽知识点多，但都属于基础，难度不大．
12、平衡力 不能 不能
【解析】
铅笔水平挤压在两手指间,铅笔静止时，两手指对铅笔的压力大小相等、方向相反、在同一直线上、作用于同一物体上，是一对平衡力。
若将铅笔如上图竖直放置，铅笔在竖直方向受三个力：重力和上下的压力，三个力平衡，两手指对铅笔的压力不是平衡力；
因铅笔受重力的作用，故笔的下端对手指的压力大一些，没有控制压力大小相同，因此不能探究压力的作用效果与受力面积有关。
13、19 0.95×101 大于
【解析】
将天平放在水平桌面，游码归零，指针静止时指向分度盘中央刻度线左侧，此时应将平衡螺母向右调节；②天平调好后，在质量为20g的空烧杯内倒入适量油，测得烧杯和油的总质量为20g+10g+5g+4g=19g，则食用油的质量：m=19g−20g=19g；将烧杯内的油倒人量筒，读出量筒内油的体积为20mL，测得油密度：ρ===0.95g/cm1=0.95；把烧杯中的油倒入量筒中，有部分油附着在烧杯壁上，所测体积偏小，由ρ=可知，测得油的密度大于油的真实密度．
14、20 变小 不变
【解析】
由电路图知道，当开关S闭合时，灯泡L与电阻R并联，电流表测干路电流。由于并联电路中各支路两端的电压相等，且灯泡L正常发光，所以，电源的电压是：U＝UL＝6V，由P＝UI知道，通过灯泡L的电流是： ＝0.5A，又因为并联电路中干路电流等于各支路电流之和，所以，通过R的电流是：IR＝I﹣IL＝0.8A﹣0.5A＝0.3A，由 知道，R的阻值是： ＝20Ω；由于并联电路中各支路独立工作、互不影响，所以，电阻发生断路时，通过灯泡的电流和实际功率不变，则灯泡的亮暗不变，由于并联电路中干路电流等于各支路电流之和，所以，电路的总电流变小，即电流表的示数变小。

三、作图题（共7分）
15、
【解析】
试题分析：由小磁针静止时的指向和磁极间的相互作用可知螺线管的磁极，由右手螺旋定则可知电流的方向及电源的正负极．
小磁针静止时N极向左，则由同名磁极间相互排斥、异名磁极间相互吸引可知螺线管左侧为S极，右侧为N极；
由右手螺旋定则可知电流由左侧流入螺线管，即电源左侧为正极；
故答案如图所示：

考点：通电螺线管的极性和电流方向的判断；磁极间的相互作用；安培定则．
点评：本题也可小磁针N极指向得出磁感线的方向，则由磁感线的特点可得出螺线管的磁极方向．
16、
【解析】
由电源正负极可知，螺线管中电流从右端流入、左端流出，根据安排定则可知，螺线管左端为N极、右端为S极。如图：

17、
【解析】
解：先过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出入射光线OA，
因为反射光线与平面镜的夹角为60°，所以反射角为90°﹣60°=30°，故反射角为30°．
如图所示：

【点评】此题主要考查了光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．

四、实验题（本大题共5小题，共20分）
18、灵敏电流计指针偏转 电路闭合 闭合电路的部分导体，在磁场中做切割磁感线运动 发电机
【解析】
（1）电路里有感应电流产生时电流表指针发生偏转，所以实验中通过观察灵敏电流计指针偏转判断电路中是否产生磁感应电流；
（2）电磁感应：闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流；
比较实验1、2可知，开关闭合时有电流，断开时没有电流，所以导体中产生感应电流的一个条件是电路必须闭合；
（3）由表格中右面四次数据知，若导体向上运动或向下运动时，不切割磁感线，此时电路中也没有电流，可得产生感应电流的条件是：闭合电路的部分导体，在磁场中做切割磁感线运动时才会产生感应电流；
（4）发电机是靠导线切割磁感线产生电流的，与图示电磁感应原理相同，因此该原理可以制成发电机．
重点是研究电磁感应的实验，牢记产生感应电流应具备三个条件，一、闭合回路，即必须是通路，二、一部分导体，三、切割磁感线运动．
19、电流 温度计的示数变化量 质量 同种 镍络合金 在电流和通过时间相同的条件下，电阻越大，电流产生的热量越多 不同 相同 错误 I2Rt
【解析】
（1）①图中两电阻串联，通过的电流和通电时间相同；通过比较液体升高的温度大小来显示产生的热量多少；要比较产生热量的多少，根据Q＝cm△t可知，玻璃瓶内应放入质量和初温相同的同种液体；
②选用长度和横截面积都相同的两种材料，电阻丝阻值相差越大，实验现象越明显，对于甲、乙两电阻丝，由表中数据知，在相同条件下，镍络合金的电阻更大，为了使实验现象最明显，可以选用表中的铜与镍络合金进行对比；
③加热一段时间后，乙瓶温度计示数上升较快，根据转换法，说明乙电阻丝产生的热量越多，由此得出的结论是：在电流和通过时间相同的条件下，电阻越大，电流产生的热量越多；
（2）①根据比较吸热能力的方法，应让初温和质量相同的不同液体在相同时间内吸收相同的热量，通过比较升高的温度确定比热容的大小，根据Q＝I2Rt可知，要控制电阻丝的阻值相同，在甲、乙两瓶中放入质量、初温都相同的不同液体，将两瓶中的电阻丝换成电阻值相同的电阻丝；
②他的判断是错误的；根据Q＝I2Rt可知，两电阻丝相同，加热相同的时间，放出的热量相同，所以a、b两种液体吸收的热量相等。
20、 电流表断路 5.5 断开S2 见解析所示
【解析】
解：（1）根据图甲的电路图，电压表并联在Rx和电流表两端，实物图连接如下：

（2）闭合开关后，移动滑动变阻器的滑片，电流表示数始终为零，电路可能发生断路，电压表示数较大且几乎不变，说明电压表和电源是连通的，所以电路故障可能是电流表断路（电阻Rx断路）．
（3）根据坐标系内描出的点，画出Rx的I-U图线如下：

由图可知，当U=2.0V时，通过Rx的电流I=0.36A，所以Rx的阻值

（4）②闭合开关S1、S2，Rx被短路，电压表测R0和电流表两端的电压，电流表测通过R0的电流，读出电压表的示数U1和电流表的示数I1，则；
③断开S2，电压表测Rx、R0和电流表两端的电压，电流表测通过Rx、R0的电流，读出电压表的示数U2和电流表的示数I2，则Rx+；
④由②③可得，待测电阻 ；
21、凹 凸 凸 凹 凸 凸和凹 C
【解析】
（1）通过观察透镜形状可知：中央薄边缘厚的为凹透镜，中央厚边缘薄的为凸透镜；
（2）通过透镜近看书本上的字，当物距小于一倍焦距时，凸透镜观察到字的像是放大的，凹透镜只能使物体成缩小的像；
（3）因为凸透镜对光线有会聚作用，凹透镜对光线起发散作用，根据图示可以知道，A一定是对光线起了会聚作用，而B可能是对光线起了发散作用，也可能是形成放大的实像，因此形成A光斑的一定是凸透镜，形成B光斑的可能是凸和凹透镜；
（4）A.用手摸水膜会弄破水膜，不符合题意；
B.强光照射水膜会破坏水膜，不符合题意；
C.透过水膜看物体时如果是放大的，说明水膜相当于凸透镜，如果看到的物体是缩小的，说明水膜相当于凹透镜，这种判断方法较为可靠，符合题意；
D. 用刻度尺测量，水膜太薄，没办法测量，不合题意。
22、0.25等效替代法0.2D
【解析】
(1)滑动变阻器要按“一上一下”的方式串联接入电路，使滑动变阻器的滑片P向右移时接入电路的阻值变大，
则应将变阻器滑片左边的电阻连入电路，即将A接线柱与开关右接线柱连接，如图所示：

(2)闭合开关S1,将开关S2扳向“1”，滑动变阻器与灯泡串联，
如图所示,电流表量程为0∼0.6A,分度值为0.02A,则电流表的示数为I1=0.2A；
(3)将开关S2扳向“2”,保待滑动变阻器的阻值不变,调节滑动变阻箱的阻值R,使电流表的示数仍为I1,此时R=5Ω;则步骤(2)中小灯泡的电阻R1=5Ω，测量小灯泡电阻的方法是等效替代法；
(4)步骤(2)小灯泡的实际功率P1=I21RL=(0.2A)2×5Ω=0.2W；
(5)若小灯泡的额定电流为I0=2I1，假设灯泡的阻值不变，
则P额=I20R=(2I1)2R=4I21R=4P1．
由于灯泡的阻值不是定值，且灯泡的阻值会随温度的升高而变大，
所以，当灯泡在正常工作时，灯泡的阻值变大，
则额定功率P0>P额=4P1,所以最有可能的额定功率值为P0=5P1．
故D正确．

五、计算题（本大题共2小题，共13分）
23、（1）6V；（2）9W
【解析】
(1)当只闭合开关S时，电路中只有R1，电流表的示数0.3A即通过R1的电流为0.3A。R1=20Ω，R1两端的电压
U=R1I=20Ω=6V；
(2)当开关S、S1都闭合时R1与R2并联，电流表测干路的电流，通过R2的电流
I2===1.2A,
所以干路中的电流
I总=1.2A+0.3A=1.5A,
电路消耗的总功率
P=UI=6V1.5A=9W.
（1）根据欧姆定律求出电源电压；（2）根据并联电路的电流特点求出干路电流，再利用P=UI求出电路消耗的总功率。
24、（1）1N。（2）2×103kg/m3。
【解析】
（1）排开水的质量：
m排＝m1﹣m3＝0.35kg﹣0.25kg＝0.1kg，
则浮力F浮＝G排＝m排g＝0.1kg×10N/kg＝1N；
（2）m工艺品＝m2﹣m3＝0.45kg﹣0.25kg＝0.2kg，
由ρ＝得：
工艺品的体积：V工艺品＝V排＝＝＝1×10﹣4m3，
工艺品的密度：
ρ工艺品＝＝＝2×103kg/m3。

六、综合能力题（本大题共3小题，共18分）
25、小 100Hz~6300Hz 9000 A
【解析】
（1）根据材料描述：气凝胶——它身轻如烟，是世界上最轻的固体材料之一，“全碳气凝胶”密度比氦气密度小．（2）“全碳气凝胶”的吸音频段为：100Hz~6300Hz，因此它是很好的降噪材料．（3）10g气凝胶最高可以吸附原油：10g900＝9000g; （4）不同明物体反射什么颜色的光，就呈现什么颜色，“飞行石墨”气凝胶几乎能吸收所有颜色的光，所以它看起来就呈现黑色,故选A.
26、运动 0.4m/s 2500Pa
【解析】
（1）扫地机器人扫地时，扫地机器人和地板发生了位置的变化，所以以扫地机器人为参照物，地板是运动的．
（2）半分钟里沿直线匀速前进了12m，则速度为V=0.4m/s.
（3）P==2500
27、（1）水的沸点随气压的增大而升高。
（2）
【解析】
本题内容取材于学生所熟悉的生活实际，考查用物理知识解决实际问题的能力，根据高压锅限压阀气孔2的面积，以限压阀为研究对象，则有p'锅内S-p0S，然后可求出限压阀的重力，从而得出限压阀的质量。
【详解】
（1）由图丙可知，水的沸点随气压的增大而升高。
（2）由图像可知，锅内水的沸点最高达到115℃，锅内外压强差
，
出气孔2受到气体的压力
，,
因为，
限压阀的质量。
答：（1）水的沸点随气压的增大而升高。（2）为保证使用安全，限压阀的质量不得超过90g。
