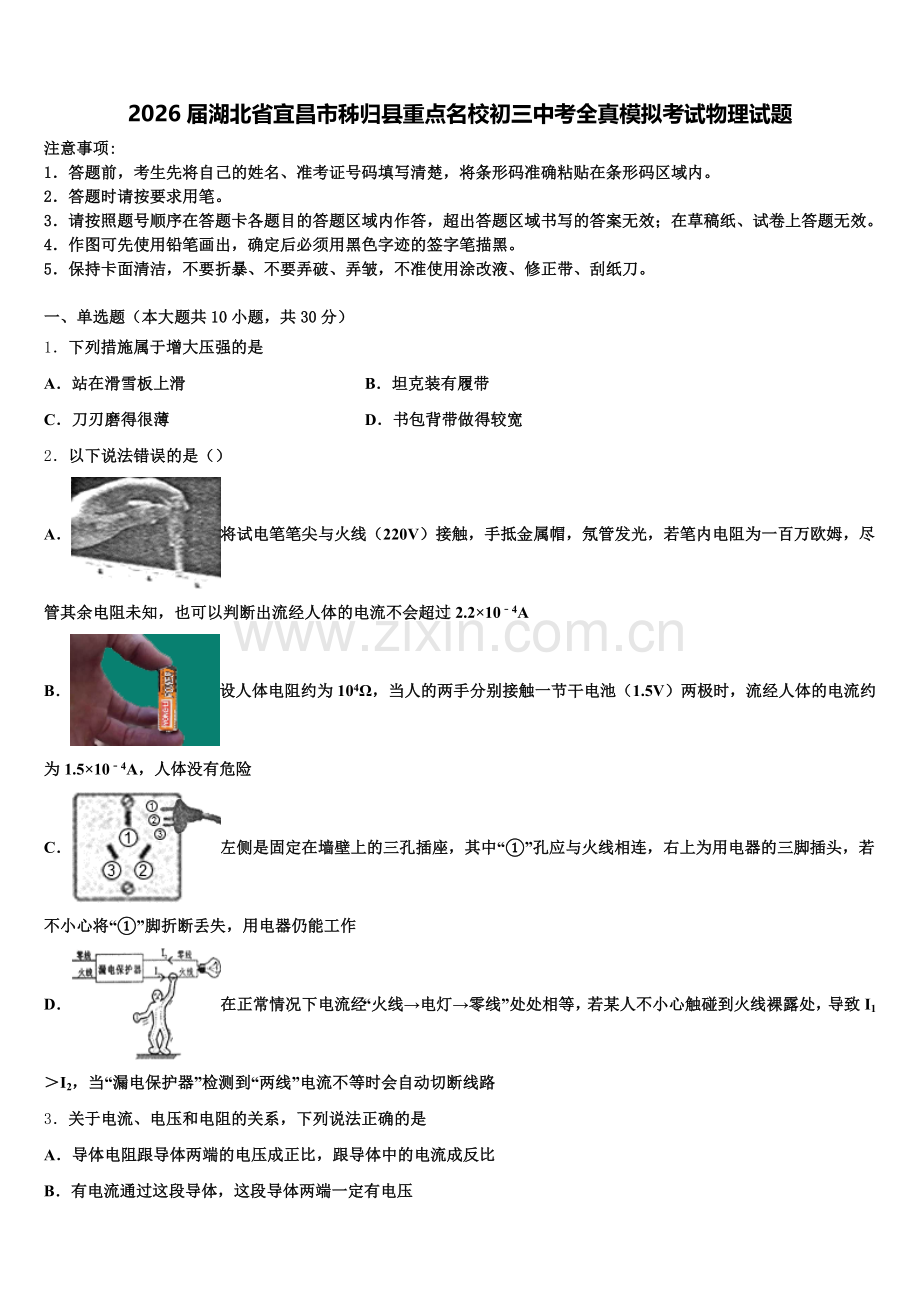

2026届湖北省宜昌市秭归县重点名校初三中考全真模拟考试物理试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单选题（本大题共10小题，共30分）
1．下列措施属于增大压强的是
A．站在滑雪板上滑 B．坦克装有履带
C．刀刃磨得很薄 D．书包背带做得较宽
2．以下说法错误的是（）
A．将试电笔笔尖与火线（220V）接触，手抵金属帽，氖管发光，若笔内电阻为一百万欧姆，尽管其余电阻未知，也可以判断出流经人体的电流不会超过2.2×10﹣4A
B．设人体电阻约为104Ω，当人的两手分别接触一节干电池（1.5V）两极时，流经人体的电流约为1.5×10﹣4A，人体没有危险
C．左侧是固定在墙壁上的三孔插座，其中“①”孔应与火线相连，右上为用电器的三脚插头，若不小心将“①”脚折断丢失，用电器仍能工作
D．在正常情况下电流经“火线→电灯→零线”处处相等，若某人不小心触碰到火线裸露处，导致I1＞I2，当“漏电保护器”检测到“两线”电流不等时会自动切断线路
3．关于电流、电压和电阻的关系，下列说法正确的是
A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比
B．有电流通过这段导体，这段导体两端一定有电压

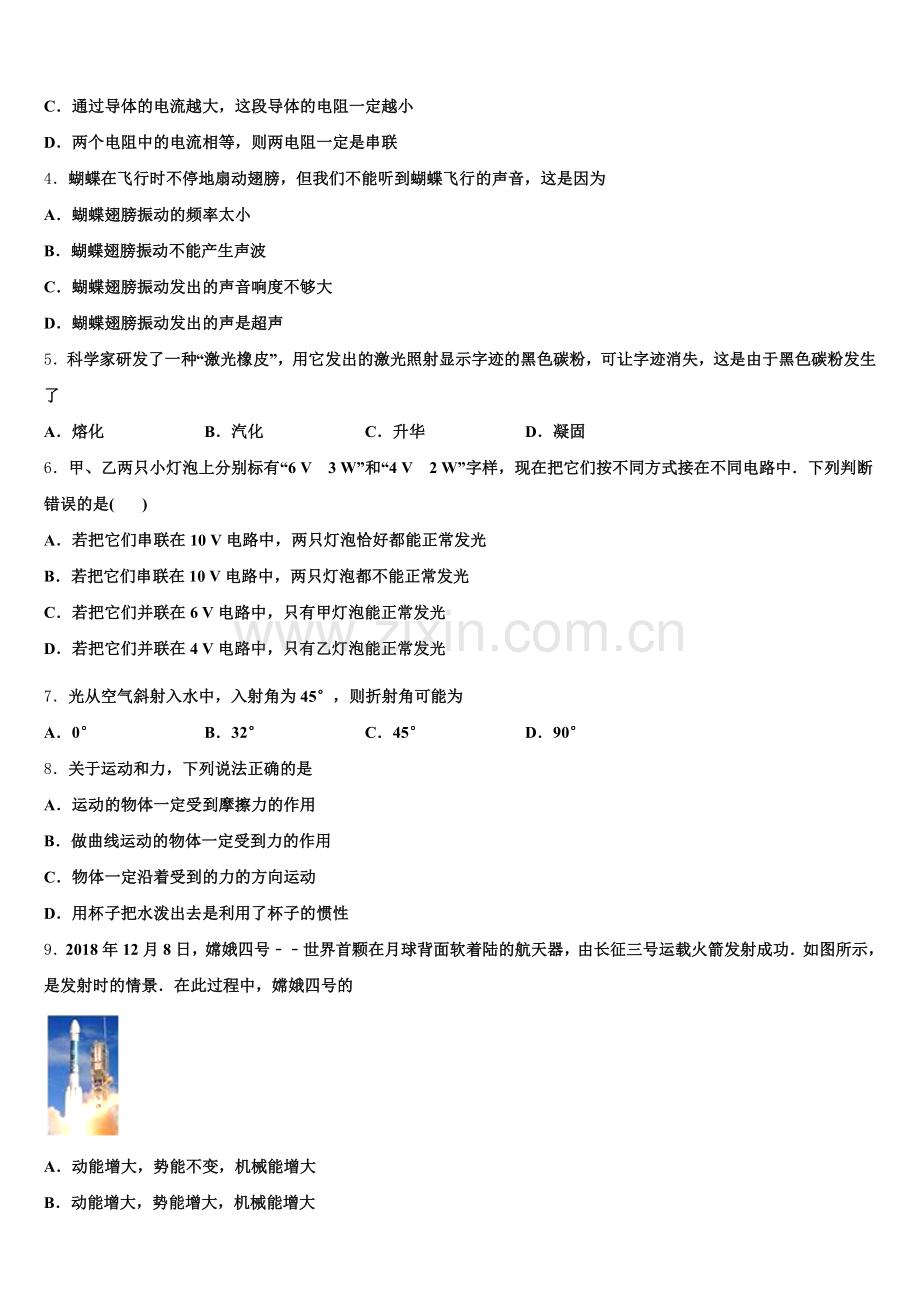

C．通过导体的电流越大，这段导体的电阻一定越小
D．两个电阻中的电流相等，则两电阻一定是串联
4．蝴蝶在飞行时不停地扇动翅膀，但我们不能听到蝴蝶飞行的声音，这是因为
A．蝴蝶翅膀振动的频率太小
B．蝴蝶翅膀振动不能产生声波
C．蝴蝶翅膀振动发出的声音响度不够大
D．蝴蝶翅膀振动发出的声是超声
5．科学家研发了一种“激光橡皮”，用它发出的激光照射显示字迹的黑色碳粉，可让字迹消失，这是由于黑色碳粉发生了
A．熔化 B．汽化 C．升华 D．凝固
6．甲、乙两只小灯泡上分别标有“6 V　3 W”和“4 V　2 W”字样，现在把它们按不同方式接在不同电路中．下列判断错误的是( )
A．若把它们串联在10 V电路中，两只灯泡恰好都能正常发光
B．若把它们串联在10 V电路中，两只灯泡都不能正常发光
C．若把它们并联在6 V电路中，只有甲灯泡能正常发光
D．若把它们并联在4 V电路中，只有乙灯泡能正常发光
7．光从空气斜射入水中，入射角为45°，则折射角可能为
A．0° B．32° C．45° D．90°
8．关于运动和力，下列说法正确的是
A．运动的物体一定受到摩擦力的作用
B．做曲线运动的物体一定受到力的作用
C．物体一定沿着受到的力的方向运动
D．用杯子把水泼出去是利用了杯子的惯性
9．2018年12月8日，嫦娥四号﹣﹣世界首颗在月球背面软着陆的航天器，由长征三号运载火箭发射成功．如图所示，是发射时的情景．在此过程中，嫦娥四号的

A．动能增大，势能不变，机械能增大
B．动能增大，势能增大，机械能增大
C．动能减小，势能增大，机械能不变
D．动能不变，势能减小，机械能减小
10．一长方体铁块按图所示，从下表面与液面刚刚接触时下放至图中虚线位置，能大致反映铁块下降过程中所受浮力的大小F浮与铁块下表面浸入液体深度h深关系的图象是（ ）

A． B． C． D．
二、多选题（本大题共3小题，共12分）
11．石墨烯只有一个碳原子厚度的二维材料，如图所示．它具有许多奇特的属性：极强的抗拉力、优良的导电性和导热性、极高的硬度、高熔点、高透光性等，这种高新材料有可能代替硅成为新的半导体材料，发现石墨烯的两位俄裔科学家因此获2010年诺贝尔物理学奖．根据石墨烯的特性，你认为石墨烯可以用来制成

A．超级输电线 B．保温隔热材料
C．超级计算机 D．手机显示屏
12．如图所示，最大阻值为50的滑动变阻器R和一个标有“6V 3.6W”字样的小灯泡L串联后接在电源电压恒为6V的电路中，不考虑灯丝电阻变化，则下列判断不正确的是

A．滑片由b端向a端移动的过程中，灯泡L两端电压的减小量小于滑动变阻器两端电压的增加量
B．无论怎样移动滑动变阻器的滑片，电路中总功率一定不会超过2W
C．滑片移动过程中，电路中总功率最小值为3.6W
D．当滑片滑至某位置时，滑动变阻器消耗的功率最大且为0.9W
13．如图所示，①②③④为探究物理规律的四个实验，abcd为物理规律的应用实例，箭头表示实验所揭示的规律和应用的对应关系，其中对应关系正确的是

A．A           B．B            C．C         D．D
三、填空题（本大题共5小题，共10分）
14．一木块放在水平桌面上，如图所示，现用水平推力F将木块缓慢推动，使其一部分露出桌面（但未倾翻）．在此过程中，木块对桌面的压力_____（填“变大”“变小”或者“不变”），摩擦力_____，木块对桌面的压强_____（“变大”“变小”或者“不变”）

15．如图甲所示一个条形磁铁摔成两段，取右边的一段靠近小磁针，小磁针静止时的指向如图乙所示，则右边这处裂纹的磁极是______ 极如果把这段磁铁沿裂纹吻合放在一起如图甲，这两段会相互______ 选填吸引、排斥．

16．小明学完电能表的使用后，想利用电能表测量电饭煲的电功率，他观察自家的电能表如图所示，该电能表允许接入用电器的最大电功率是_____W；将家里其他用电器断开，只将该电饭煲接入电路中，观察到电能表的指示灯6分钟闪烁320次，则他家电饭煲的功率是_____kW。

17．空中加油机在空中给歼击机加油的过程中，若以_____为参照物，他们都是运动的，若以加油机为参照物，歼击机是_____的．
18．如图所示，底面积和质量都相同的A、B两容器，装有质量相同的不同液体，放在水平桌面上，则液体对容器底部的压强PA______PB，容器对桌面的压强PA′_____PB′.（选填“大于”“等于”“小于”）

四、计算题（本大题共3小题，共29分）
19．在如图所示的电路中，电源电压恒定为6伏，定值电阻R1阻值为10欧．电键S闭合时，电流表示数为1安．求：

①通过R1的电流．
②电源的电功率；
③现有三个滑动变阻器，A：50欧 1安；B：100欧 1.5安；C：150欧 1安，请选择其中一个替换定值电阻R1和R1．要求：闭合电键S，在保证各元件都能正常工作的情况下，移动滑动变阻器的滑片分别在滑动变阻器上的三个不同位置a、b、c时，电流表示数情况如下表所示．
滑片位置
电流表示数（安）
a
0.5
b
1.1
c
1.4

20．如图所示，体重为600 N的小林在跑步机上锻炼身体．他每只脚与跑步机的接触面积是125 cm2，设他在跑步机上以5 m/s的速度匀速跑动30 min，跑步的总动力为40 N．求：
他在这段时间内相当于跑了多少路程？在跑步过程中小林对跑步机的压强为多大？他在这段时间内做了多少功？他在这段时间内做功的功率是多少？
21．如图所示，L上标有“6V 3W”字样，电流表量程为0~0.6A，电压表量程为0~11V，变阻器R的最大电阻为100Ω．只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为Ra ，电流表示数为Ia．只闭合S2，移动滑片，变阻器两端电压与其连入电路的电阻关系如图所示 ；当滑片置于b点时，电压表示数Ub =8V，电流表示数为Ib．已知Ra∶R0 =12:1，Ia∶Ib =3:1．（灯丝电阻不随温度变化）求：

（1）小灯泡的电阻；
（2）定值电阻R0和电源电压；
（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，电路消耗的功率范围为多少？
五、作图题（本大题共2小题，共4分）
22．在图中根据小磁针静止时的指向，标出磁体的N、S极和A点的磁感线方向．

23．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．

六、实验探究题（本大题共3小题，共15分）
24．在“测量小灯泡的电功率”实验中，小聪同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8 V的小灯泡和一个标有“20Ω，1.5A”的滑动变阻器，设计了如图甲所示的电路．
如果小灯泡的额定功率小于2W，电流表应选_____ 量程（填“大”、“小”）； 若滑动变阻器的滑片向左移动时，电流表示数增大，请用铅笔画线代替导线，将图乙的实物电路连接完整(导线不得交叉) _____；在实验中，若电压表示数如图丙所示，则此时灯泡两端的电压为_____，灯泡此时的实际功率_____额定功率(选填“大于”、“小于”或“等于”)；另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后发现连线正确，请你写出实验中他们可能出现的两项操作不当之处：
①_____②_____
25．小珠利用电压恒为6V的电源，对标有“2.5V”字样的小灯泡进行“测量小灯泡的电功率”实验．

实验次数
电压U/V
电流I/A
小灯泡亮度
1
0.5
0.10
不亮
2
1.5

偏亮
3
2.5
0.28
正常
4
2.8
0.30
更亮
（1）请用笔画线代替导线，完成1图所示实物图的连接．
（______）
（2）小珠正确连接电路后，应将滑片移动到_____端（选填“A”或“B”），然后闭合开关，进行了4次测量，并将有关数据及现象记录在表格中．在第1次实验中小灯泡不亮的原因是_____；第2次实验时电流表示数如2图所示，示数为_____A；分析表中信息，小灯泡的额定功率为_____W，此实验中滑动变阻器的最大阻值至少是_____Ω．
26．（2016·阜新卷）小明同学在“研究杠杆平衡条件”实验中：

（1）实验时应先调节杠杆在______位置平衡．若出现图甲所示情况，应将杠杆的螺母向______调（填“左”或“右”）．
（2）杠杆平衡后，小明在图乙所示的A位置挂上3个钩码，为了使杠杆在水平位置平衡，这时应在B位置挂上______个钩码．
（3）下表是该组某同学在实验中记录杠杆平衡的部分数据：
实验次数
F1（N）
l1 (cm)
F2 ( N)
l2( cm)
1
2
5
△
10
2
3
10
2
15
3
2
30
3
☆
上表中空格处所缺的数据是：△＝______，☆＝______；
（4）分析上表中的实验数据可以得出的结论是______．
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
A、站在滑雪板上滑，是在压力一定时，通过增大受力面积来减小压强；故A不合题意；
B、坦克装有履带，是在压力一定时，通过增大受力面积来减小压强；故B不合题意；
C、刀刃磨得很薄，是在压力一定时，通过减小受力面积来增大压强；故C符合题意；
D、书包背带做得较宽，是在压力一定时，通过增大受力面积来减小压强；故D不合题意。
2、C
【解析】
A．，故选项A正确，不符合题意；
B．当通过人体的电流接近30mA时就会有生命危险．流经人体的电流约为1.5×10-4A，人体没有危险．故选项B正确，不符合题意；
C．因三孔插座的孔①接地线，孔②接火线，孔③接零线．三脚插头的①号脚与用电器外壳相连，当三脚插头插入三孔插座时，三脚插头的①号脚与三孔插座的①号相连，即：使金属外壳与大地相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生，故选项C错误，符合题意；
D．如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用；故选项D正确，不符合题意．
3、B
【解析】
A. 电阻是导体本身的一种性质，与电压、电流无关，A错误.
B. 电压时形成电流的原因，由电流一定有电压，B正确.
C. 导体电阻与流过导体的电流无关，导体电阻取决于导体本身的性质， C错误.
D. 当并联两个用电器的规格相同时，其电流也会相等，D错误.
故选B.
点睛：本题考查了对欧姆定律的理解以及串并联电路电流规律的掌握，要知道导体电阻由导体材料、长度、横截面积决定，与导体两端的电压与流过导体的电流无关.
4、A
【解析】
人耳的听觉范围为20Hz-2000Hz．
蝴蝶在飞行时不停地扇动翅膀，但我们不能听到蝴蝶飞行的声音，这是因为扇动翅膀的频率低于20Hz，所以人耳是听不到的．
即翅膀振动的频率太小，人耳听不到，故A正确；
而翅膀振动能产生声波，因为频率低，属于次声波，所以听不到，且原因也不是响度不够大，故BCD错误；
故选A．
点睛：注意牢记人耳的听觉范围，即20Hz-2000Hz，高于此频率的为超声波，低于此频率的为次声波，人耳都是听不到的．
5、C
【解析】
激光照射显示字迹的黑色碳粉，可让字迹消失．这是由于固态的黑色碳粉直接升华为气态．故C正确．
故选C．
6、B
【解析】
由题可知，甲灯泡正常发光时的电流：
，
甲灯泡的电阻：
；
乙灯泡正常发光时的电阻：
，
乙灯泡的电阻：
。
【详解】
AB．因为两灯泡额定电流相等均为0.5A，若把它们串联在10 V电路中，两只灯泡两端的电压分别为其额定电压，两灯泡恰好都能正常发光，故A正确，B错误；
C．若把它们并联在6 V电路中，并联电路各支路两端电压相等，乙灯泡将会烧毁，只有甲灯泡能正常发光，故C正确；
D．若把它们并联在4 V电路中，乙灯两端电压为额定电压，乙灯能正常发光，甲灯不能正常发光，故D正确；
故选B。
7、B
【解析】
由光的折射定律知道，光从空气斜射入水中时，折射角小于入射角，根据题意知道，此时入射角等于45°，所以折射角应小于45°，故CD不符合题意；
又因为当光线垂直射入时，入射角等于折射角，都为0°，故A错误，只有B符合题意。
8、B
【解析】
A．运动的物体不一定受摩擦力的作用，如在空中运动的足球，故A错误；
B．做曲线运动的物体运动方向时刻改变，运动状态时刻在改变，即物体处于非平衡状态，物体一定受到力的作用，故B正确；
C．向上抛出去的篮球，向上运动，此时受到重力和空气阻力的作用，这两个力方向都向下，故C错误；
D．用杯子把水泼出去时，杯子和水一起运动，当杯子停下时，水由于惯性仍保持原来的运动状态，所以水就出去了，故D错误
9、B
【解析】
嫦娥四号探测器在由长城三号运载火箭发射成功的过程中，嫦娥四号的质量不变，速度增大，其动能增大；同时质量不变，高度增大，所以其重力势能增大，故机械能也增大；故B正确．
10、C
【解析】
物体在液体中所受浮力大小与液体的密度和物体浸在液体中的体积有关，液体的密度不变，当长方体铁块按题图所示，从下表面与液面刚刚接触时下放到题图中虚线位置的过程，铁块浸在液体中的体积变化过程是先逐渐变大，当完全浸入液体中之后，铁块浸在液体中体积不再变化，故浮力大小变化情况是先变大然后不变．

二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
A．超级输电线，利用了它的导电性好的特点，故A正确；
B．保温隔热材料，要求导热性能差，而石墨烯具有优良的导电性和导热性，故B错误；
CD．超级计算机、手机显示屏都利用了它的半导体特性，故CD正确．
故选ACD．
12、ABC
【解析】
根据题中“滑动变阻器R和小灯泡L串联，不考虑灯丝电阻变化，则下列判断不正确的是”可知，本题考查串联电路的电功率问题，根据电功率的计算公式和进行分析判断。
【详解】
A．由电路图可知，小灯泡L和滑动变阻器R串联，滑片由b端向a端移动的过程中，滑动变阻器连入电路的电阻变小，电路的总电阻变小，电流变大，不考虑灯丝电阻变化，灯泡两端的电压变大，滑动变阻器两端的电压变小。根据电源电压恒定和串联电路的电压关系，灯泡L两端电压的增加量等于滑动变阻器两端电压的减小量，故A不正确。
B．当滑动变阻器的滑片移到a端时（此时滑动变阻器的阻值为0），电路中只有灯泡L，此时电路的总电阻最小，总功率是最大的，因为电源电压是6V，等于灯泡的额定电压，所以灯泡此时消耗的实际功率等于额定功率，即为3.6W，故B不正确。
C．当滑动变阻器的滑片移到b端时（此时滑动变阻器的阻值为最大值），此时电路的总电阻最大，而总功率是最小的；灯泡的电阻，电路的总阻值：R总=RL+R=10Ω+50Ω=60Ω，电路的总功率：，故C不正确。
D．灯泡L和滑动变阻器R是串联的，通过它们的电流相等，当滑片滑至某位置，滑动变阻器的阻值和灯泡的电阻相等，此时它们消耗的功率相等，且为滑动变阻器消耗的最大功率，故D正确。
故答案为ABC。
13、AD
【解析】
A、①中的实验揭示了利用内能来做功的现象，将内能转化为机械能；a是汽油机的做功冲程，也是将燃料燃烧释放的内能转化为机械能，二者对应关系正确；
B、②中压缩空气时对空气做功，将机械能转化为内能；而b是用煤气炉烧水，是热传递改变物体的内能，二者对应关系不正确；
C、③中磨平的铅块能挂起重物，说明了分子间存在引力；而c中的吸盘是利用了大气压的作用，二者对应关系不正确；
D、④中空气和二氧化氮气体自动混合均匀，表明了分子在不停地做无规则运动；d是腌制咸鸭蛋，也是利用了分子的热运动，使鸭蛋变咸的，二者对应关系正确．
故选AD．
【点睛】这是一道综合性较强的题目，题目通过实验现象，让我们总结出其反应的理论；然后再与应用技术或现象反应出来的理论对应，结合题目要求，即可得到答案。

三、填空题（本大题共5小题，共10分）
14、不变 不变 变大
【解析】
物体放在水平桌面上，物体对水平桌面的压力等于物体的重力，物体的重力不变，则物体对水平桌面的压力不变；桌面受到的压力不变，接触面粗糙程度不变，所以木块受到的摩擦力不变；使木块一部分露出桌面的过程中，桌面受到的压力不变，受力面积减小，由 可知，木块对桌面的压强变大．
15、N 吸引
【解析】
如图乙，由于异名磁极相互吸引，所以右边裂纹的磁极是N极；
如图甲，如果把这段磁铁沿裂纹吻合放在一起，由于左边裂纹的磁极是S极、右边裂纹的磁极是N极，所以这两段会相互吸引．

16、2200 1
【解析】
电能表表盘上10A表示电能表平时工作允许通过的最大电流为10A；220V是指电能表的工作电压；该电能表允许接入用电器的最大电功率：＝220V×10A＝2200W；电能表的指示灯6min闪烁了320次，电饭煲消耗的电能： ，电饭煲的电功率： .
17、地面 静止
【解析】
试题分析：如果物体相对于参照物的位置保持不变，则物体是静止的，如果物体相对于参照物位置不断变化，则物体是运动的，据此分析答题．
解：
空中加油机在空中给歼击机加油的过程中，相对于地面的位置不断变化，以地面作为参照物，它们都是运动的；
空中加油机在空中给歼击机加油的过程中，歼击机相对于加油机位置保持不变，以加油机为参照物，歼击机是静止的．
故答案为地面；静止．
【点评】本题考查了参照物的选择及根据参照物判断物体的运动状态，是一道基础题．
18、小于 等于
【解析】
已知A、B两容器，装有等深、
由题中“等质量”可知:,
由题图可以看出: ，
根据 可得:，
由题中“等深”可知:，
根据液体压强公式可得，液体对容器底部的压强为：，
由于A、B两容器的底面积和质量都相同，容器内液体质量相等，它们对桌面的压力相等，所以容器对桌面的压强pA′=pB′．

四、计算题（本大题共3小题，共29分）
19、①0.6安 ②6瓦 ③B或C；R2
【解析】
①由图知，R2和R2并联，电流表测干路中的电流，电源电压恒定为6伏，根据并联电路电压的规律和欧姆定律，通过R2的电流为：．
②电源的电功率：P=UI=6V×2A=6W；
③在原电路中，通过R2的电流：I2=I-I2=2A-0.6A=0.4A，在原电路中，因通过R2的电流I2=0.6A，由表中数据知，移动滑动变阻器的滑片分别在滑动变阻器上的三个不同位置a、b、c时，电流表示数（干路电流）分别为0.5A、2.2A和2.4A，因滑片在a处时，电流为0.5A＜0.6A，根据并联电路电流的规律，故应换下R2，根据并联电路各支路互不影响，所以通过R2的电流为0.4A保持不变，则通过替换R2的变阻器的最小电流为：I2小=0.5A-0.4A=0.2A；由欧姆定律可得，替换的变阻器连入电路中的电阻阻值至少为：
R′2=，而变阻器A的最大电阻为50Ω，故不可行，而替换定值电阻的变阻器通过的最大电流为：I大=2.4A-0.4A=2A，根据BC变阻器允许通过的最大电流分别为2.5A和2A，所以只能选用滑动变阻器B、C替换定值电阻R2．
20、 (1) 9 km；(2) 4.8×104 Pa；(3) 3.6×105 J；(4) 200 W
【解析】
(1)由v＝s/t得：他在这段时间内相当于跑的路程为s＝vt＝5 m/s×30×60 s＝9000m＝9km；(2) 在跑步过程中小林对跑步机的压强p＝F/S＝G/S＝600N/0.0125m2＝4.8×104 Pa；(3) 他在这段时间内做功W＝Fs＝40 N×9 000 m＝3.6×105J；(4) 他在这段时间内做功的功率P＝W/t＝3.6×105J/1800s＝200 W．
21、（1）12Ω；（2）20Ω；18V；（3）4.1W～9W
【解析】
（1）已知灯泡的额定电压和额定功率，根据电功率的公式得到小灯泡的电阻；
（2）当开关S2闭合、S1断开，滑片P置于变阻器上的b点时，R与R0串联，Ub=8V，由图2可知电阻Rb的阻值，根据欧姆定律求出电路中的电流，根据串联电路的电阻特点和欧姆定律表示出电源的电压；只闭合S1，R与L串联，当滑片P置于a点，根据Ia：Ib=3：1求出Ia，再根据电阻的串联和欧姆定律表示出电源的电压，根据电源的电压不变得出等式，然后结合Ra：R0=12：1即可求出R0的阻值和电源的电压；
（3）只闭合S1时，根据P=UI求出灯泡的额定电流，然后与电流表的量程比较确定电路中的最大电流，此时变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，根据电阻的串联求出变阻器接入电路中的最小阻值；当电压表的示数最大时，电路中的电流最小，电路消耗的总功率最小，根据串联电路的电压特点求出灯泡两端的电压，根据欧姆定律求出电路中的电流，利用P=UI求出电路消耗的最小功率．
【详解】
（1）灯泡电阻：；
（2）由图2可知电阻Rb=16Ω，则电路中电流：，
因串联电路中总电阻等于各分电阻之和，所以电源电压：
U=Ib（Rb+R0）=0.1A×（16Ω+R0）------------①
只闭合S1，滑片置于a点时，Ra与L串联，因Ia：Ib=3：1，
所以，，
则电源的电压：U=Ia（Ra+RL）=0.3A×（Ra+12Ω）----②
由①②式和Ra：R0=12：1可得：R0=20Ω，U=18V；
（3）只闭合S1时，灯泡L与滑动变阻器R串联，
由P=UI可得，灯泡的额定电流：，
因串联电路中各处电流相等，且电流表的量程为0～0.6A，当电路中的电流I大=0.1A时，变阻器接入电路中的电阻最小，电路中的最小阻值：，
则变阻器接入电路中的最小阻值：R小=R总-RL=36Ω-12Ω=24Ω；
当电压表的示数最大时，电路中的电流最小，电路消耗的总功率最小，
灯泡两端的电压：UL小=U-UR大=18V-11V=3V，
此时电路中的电流：，
电路消耗的最小功率：Pmin=UI小=18V×0.21A=4.1W，
电路消耗的最大功率：P最大=UI大=18V×0.1A=9W，
所以电路消耗的功率范围为：4.1W～9W．

五、作图题（本大题共2小题，共4分）
22、
【解析】
从图可知，小磁针静止时左端为S极，右端为N极，因为同名磁极相互排斥，异名磁极相互吸引，所以左侧磁极为N极，右侧磁极为S极；磁感线的方向是从N极指向S极可判断磁感线的方向，如图所示：

23、
【解析】
因为平面镜成像的特点是：像与物关于平面镜对称，所以，先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如下图：

本题考查的是平面镜成像的相关作图，在作出物体在平面镜中所成的像时，要先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像．

六、实验探究题（本大题共3小题，共15分）
24、小 3V 小于 连接电路时开关没有断开 没有将变阻器的滑片调到阻值最大位置
【解析】
(1)如果小灯泡的额定功率小于2W，根据P＝UI，灯的额定电流I≈0.53A，电流表应选小量程；
(2)若滑动变阻器的滑片向左移动时，电流表示数增大，则电阻变小，故滑片以左电阻丝连入电路中，电流表选用小量程串联在电路中，如下所示：

(3)在实验中，若电压表示数如图丙所示，电压表选用大量程，分度值为0.5V，则此时灯泡两端的电压为3V，小于灯的额定电压，灯泡此时的实际功率小于额定功率；
(4)另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭，则灯被烧坏．他们可能出现的两项操作不当之处：①连接电路时开关没有断开；②没有将变阻器的滑片调到阻值最大位置．
(1)如果小灯泡的额定功率小于2W，根据P＝UI，求灯的额定电流确定电流表应选小的量程；(2)若滑动变阻器的滑片向左移动时，电流表示数增大，则电阻变小，据此确定变阻器的连接，电流表选用小量程串联在电路中；(3)根据电压表选用的量程确定分度值读数；灯在额定电压下正常发光，实际电压小于灯的额定电压，灯泡此时的实际功率小于额定功率；(4)为保护电路，连接电路时开关要断开，将变阻器的滑片调到阻值最大位置．
25、 B 灯泡的实际功率太小 0.22 0.7 55
【解析】
（1）电压表选用小量程与灯并联，如下所示：

（2）为了保护电路，小珠正确连接电路后，应将滑片移动到B，然后闭合开关；在第1次实验中小灯泡的实际功率： ＝0.5V×0.10A＝0.05W，灯不亮的原因是：实际功率过小；第2次实验时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.22A；由表格数据知：小灯泡的额定功率为： ＝2.5V×0.28A＝0.7W；由表中第（1）次数据根据串联电路的规律和欧姆定律，变阻器的电阻为： ，所以滑动变阻器的最大阻值至少是55Ω．
26、水平 左 4 1 20 F1 l1＝F2 l2 (动力×动力臂＝阻力×阻力臂)
【解析】
试题分析：（1）为了便于直接从杠杆上读出力臂的大小，所以应调节杠杆水平平衡；调节杠杆平衡时，应把平衡螺母向着较高的一侧来拧，故应向左拧；（2）由杠杆的平衡条件可知，A位置3个钩码，力臂为4，故B位置力臂为3，应挂4个钩码；（3）根据杠杆的平衡条件：F1l1=F2l2可得：△＝1，☆＝20；（4）实验结论为：F1l1＝F2l2 （动力×动力臂＝阻力×阻力臂）．
【考点定位】杠杆的平衡条件
