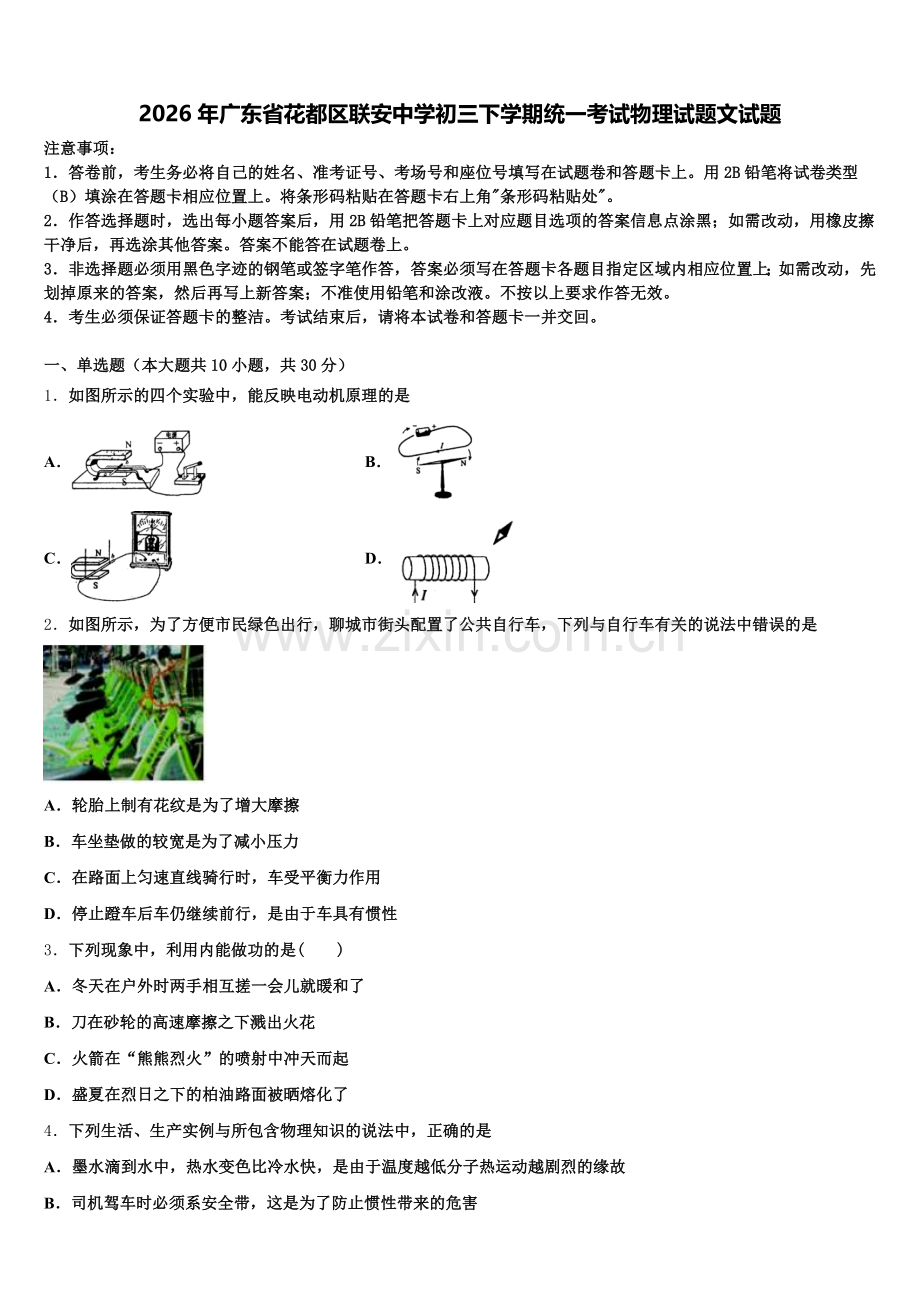

2026年广东省花都区联安中学初三下学期统一考试物理试题文试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．如图所示的四个实验中，能反映电动机原理的是
A． B．
C． D．
2．如图所示，为了方便市民绿色出行，聊城市街头配置了公共自行车，下列与自行车有关的说法中错误的是

A．轮胎上制有花纹是为了增大摩擦
B．车坐垫做的较宽是为了减小压力
C．在路面上匀速直线骑行时，车受平衡力作用
D．停止蹬车后车仍继续前行，是由于车具有惯性
3．下列现象中，利用内能做功的是(　　)
A．冬天在户外时两手相互搓一会儿就暖和了
B．刀在砂轮的高速摩擦之下溅出火花
C．火箭在“熊熊烈火”的喷射中冲天而起
D．盛夏在烈日之下的柏油路面被晒熔化了
4．下列生活、生产实例与所包含物理知识的说法中，正确的是
A．墨水滴到水中，热水变色比冷水快，是由于温度越低分子热运动越剧烈的缘故
B．司机驾车时必须系安全带，这是为了防止惯性带来的危害
C．刀刃磨得很薄是为了使用时减小压强
D．电动机是利用电磁感应现象制成的
5．如图甲所示，小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，得到小球的速度v和弹簧被压缩的长度△l之间的关系，如图乙所示，其中b为曲线最高点．不计空气阻力，弹簧在整个过程中始终发生弹性形变，则小球

A．运动过程机械能不变 B．运动过程重力势能一直增大
C．小球的动能先增大后减小 D．在b点时弹力最大
6．2018年6月13日，第十四届中国北京国际智能制造装备产业展览会召开,如图所示为智能机器人踩着“风火轮”在语音控制下为市民表演舞蹈，下列有关此智能机器人说法中正确的是

A．智能机器人在水平地面受到的重力与对“风火轮”的压力是一对平衡力
B．智能机器人在跳舞滑动过程中不能立即停止下来是因为受到惯性力的作用
C．智能机器人踩着“风火轮”舞动起来，此时是把“风火轮”作为参照物
D．智能机器人可以进行匀速的转向，说明力可以改变物体的运动状态
7．如图所示是电阻R和灯泡L的I﹣U图象，若电阻R和灯泡L串联接在某一电源上时，电路中的电流为0.6A，则电源电压为_____V；若将电阻R和灯泡L并联接在电压为6V的电源上，此时灯L的电阻为_____Ω，干路电流为_____A。

8．用如图的装置探究影响电流热效应的因素，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1＜R2，瓶中装有质量相等的煤油。下列说法正确的是（　　）

A．该装置用来探究电流热效应与电流大小的关系
B．闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快
C．实验中，通过温度计示数的变化来比较电阻丝产生生热量的多少
D．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大小
9．今年2月21日，美丽的呼和浩特市大雪，当天一条微信是这样描述的：“朝来晨光映白雪，午间戏水弄清波，笑看夕阳踏泥去，午夜出门还溜坡．（早晨玩雪，中午玩水、和泥，半夜溜冰）”对这个自然现象所包含的物理规律，下列描述正确的是
A．升华放热﹣﹣凝华吸热 B．汽化放热﹣﹣液化吸热
C．熔化吸热﹣﹣凝固放热 D．熔化吸热﹣﹣凝华吸热
10．关于电流、电压和电阻的关系，下列说法正确的是
A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比
B．有电流通过这段导体，这段导体两端一定有电压
C．通过导体的电流越大，这段导体的电阻一定越小
D．两个电阻中的电流相等，则两电阻一定是串联
二、多选题（本大题共3小题，共12分）
11．在图所示的电路中，电源电压不变．闭合电键S，滑动变阻器的滑片P向左移的过程中

A．电流表A1的示数不变 B．电流表A1的示数变小
C．电流表A2的示数变大 D．电压表V的示数不变
12．如图所示，舞中蟠、抖空竹、踩高跷和顶缸为传统杂技项目或民俗活动。舞中幡是表演者用手或身体其他部位顶住幡旗，并始终不落地;抖空竹是把空竹悬于系在两根小棍顶端的细绳上，玩者两手各持一棍来回拉动，便可产生旋转并随速度加快发出嗡嗡的响声；踩高跷是表演者脚上绑着长木跷进行表演;顶缸则是表演者能用头顶接住从高处落下的坛子，技艺高超。下列说法中正确的是

A．甲图:蟠旗虽然倾斜，重力方向仍然竖直向下
B．乙图:空竹离线在空中时处于平衡态，所受合外力为零
C．丙图:人对木跷的压力和木跷对人的支持力是一对相互作用力
D．丁图:表演者顶住缸站稳时，受到重力、地面对他的支持力和缸对他的压力
13．某物体从地面上某一点出发沿直线运动，其s﹣t图象如图所示，对物体的运动情况进行分析，得出结论正确的是

A．物体在6s内运动的路程为15m
B．以地球为参照物，物体在中间2s内静止
C．物体在前2s内和后2s内的速度相等
D．物体在6s内的平均速度为2.5m/s
三、填空题（本大题共5小题，共10分）
14．在如图甲所示的电路中，电源电压为6V恒定不变，滑动变阻器R2的最大阻值是20Ω．闭合开关，滑动变阻器的P-R图象如图乙所示，则R1=__________Ω；当滑片P滑至最右端时，电流表的示数为__________A，通电10s电流通过R1产生的热量是__________J．

15．如图所示小明利用生活中梳洗用的两块小镜子（该平面镜的前表面为反射面）完成探究平面镜成像特点的实验．他将两块平面镜分开一定距离固定于不锈钢框架上．将铅笔A放在平面镜前，可以看见铅笔通过平面镜成上下两段不完整的______像（选填“虚”或“实”）．小明用与铅笔A完全一样的铅笔B找到了铅笔A像的位置．他具体的操作是：______．

16．如图所示，利用滑轮分别拉同一物体沿同一水平地面做匀速直线运动，其中属于定滑轮的装置是图________；属于省距离的装置是图__________．

17．将一小物块A轻轻放入盛满水的大烧杯中，A静止后，有81 g的水溢出，再将其轻轻放入盛满酒精的大烧杯中，A静止后，有72 g的酒精溢出，则A在水中静止时受到的浮力为______N，A的密度是___g/cm1．(酒精的密度是0.8×101 kg/m1，g取10 N/kg)
18．2019年4月1日钦州市一产业园区中发生一起越野车失控撞上隔离带的事故，经调查，是由于雨天路滑车辆速度过快所致。事故原因是因车辆在马路上行驶过快，_____过大造成的。
四、计算题（本大题共3小题，共29分）
19．图甲是一种家用电暖器，有“低温”、“中温”、“高温”三挡，铭牌见下表（“高温”挡功率未知），图乙为其简化电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全，闭合S1为“低温”挡。请完成下列问题：

(1)“低温”挡正常工作时的电阻是多少？
(2)“高温”挡正常工作时的总电流是多少？
(3)若某房间内空气质量为60 kg，空气温度为10 ℃，设空气的比热容为1.1×103 J/（kg·℃）且保持不变，用该电暖器的“高温”挡正常工作20 min，放出热量的50%被房间内的空气吸收，那么可使此房间的空气温度升高多少？
20．某微电脑电热壶具有温度可调，自动抽水等优点，下表是该电热水壶的名牌，求

产品
EH-22
额定电压
220V
加热功率
1200W
容量
1.2L
（1）如图所示，小电动机将质量为1.2kg的水从桶中提升了0.5m，电动机对水做的功至少是多少？（g取10N/kg）
（2）电热水壶在额定电压下工作时的电流（保留一位小数）
（3）电热水壶正常工作时，将1.2kg水从20℃加热到100℃时，加热时间为7min求电热水壶的热效率．c水=4.2×103J/（kg•℃）
21．两轮自平衡电动车作为一种新兴的交通工具，倍受年轻人的喜爱（如图所示）。

如表是某型号两轮自平衡电动车的主要技术参数：
整车质量
20kg
锂电池电压
48V
锂电池容量
12000mA•h
电动车额定电压
48V
电动机额定功率
350W
（1）若骑车人的质量为40kg，每个轮胎与地面的接触面积为0.005m2，求地面受到的压强（g取10Nkg）：锂电池充足电后，电动车在平直的公路上匀速行驶，受到的平均阻力为96N，最多能连续行驶18km，求电动车的效率。
五、作图题（本大题共2小题，共4分）
22．如图所示，一个吊灯悬挂在天花板下静止，请在图中画出吊灯的受力示意图。

23．人站在地面上用滑轮组提起物体B，画出绕线方式．

六、实验探究题（本大题共3小题，共15分）
24．小聪同学为了测量酱油的密度，进行以下实验：
将待测酱油倒入烧杯中，用已调好的天平测量烧杯和酱油的总质量（如图甲所示）．由图可知烧杯和酱油的总质量是_________g；将烧杯中的酱油倒入一部分到量筒中（如图乙），量筒中酱油的体积是_________cm1；用已调好的天平测量剩余酱油和烧杯的总质量（如图丙所示），由此可知酱油的密度是_______kg/m1．小刚设计另一种测量酱油密度的实验方案：用天平测出空烧杯的质量ml，向烧杯内倒入适量酱油，再测出烧杯和酱油的总质量m2；然后把烧杯内的酱油全部倒入量筒内，测出量筒内酱油的体积为V；酱油密度的表达式．按该实验方案测出酱油的密度值_________（选填“偏大”或“偏小”）．
25． (4分)某同学用下列器材研究影响滑动摩檫力大小的因素：粗糙程度均匀的长木板一块，质量相等的木块和铝块各一个，弹簧测力计一只。如图所示，4次实验中他都用弹簧测力计沿水平方向缓慢拉动物块，使其在水平长木板上做匀速直线运动。

（1）甲、丙两图所示的实验说明：接触面的粗糙程度相同时，滑动摩擦力的大小与 有关。
（2）丙图中，弹簧测力计的示数为 N，铝块受到的摩擦力大小为 N。
（3）丁图中铝块受到的摩擦力大小 乙图中铝块受到的摩擦力大小（填“大于”、“等于”或“小于”）。
26．投石车竞赛是未来工程师博览与竞赛的一个项目，即利用KT板、PVC管等限定器材制作模拟古代攻城的投石车，利用橡皮筋作为动力进行沙包的投掷。图中所示为某参赛小组设计的投石车结构图。在调试过程中，小组同学发现，当挂16根橡皮筋时沙包投掷距离为4m；当挂17根橡皮筋时沙包投掷距离为4.2m。请根据这一现象，提出一个可探究的科学问题：________。

参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
A. A图是电动机原理实验图，即通电线圈在磁场中受力的作用，故A正确；
B. B装置将通电导线放在小磁针之上，是用来研究通电导体周围是否存在磁场的实验，即奥斯特的电流磁效应实验，故C错误；
C. C图是电磁感应实验装置，即是发电机的制作原理实验，故C错误；
D. D图是电流周围有磁场的实验装置，故D错误．
2、B
【解析】
A、轮胎上制有花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。故A正确；
B、车坐垫做的较宽，是在压力一定时，通过增大受力面积来减小压强；故B错误；
C、在水平路面上匀速骑行时，此时车处于平衡状态，所以此时所受的力是平衡力，故C正确；
D、停止蹬车后车仍继续前行，是由于车具有惯性，要继续保持原来的运动状态。故D正确。
3、C
【解析】
A、冬天在户外时两手相互搓一会儿就暖和了，属于利用内能加热物体，不符合题意．
B、刀在砂轮的高速摩擦之下溅出火花，属于利用内能加热物体，不符合题意．
C、火箭在“熊熊烈火”的喷射中冲天而起，利用内能做功，符合题意．
D、盛夏在烈日之下的柏油路面被晒熔化了，属于利用内能加热物体，不符合题意．
故选C。
4、B
【解析】
A．热水的温度高分子热运动快，墨水滴到水中，热水扩散的快，则热水变色比冷水快，故A说法错误；
B．汽车行驶中司机为了防止紧急刹车时由于惯性带来的危害必须系安全带，故B说法正确；
C．刀刃磨得很薄是为了在压力一定时，减小受力面积，增大压强，故C说法错误；
D．电动机是利用通电线圈在磁场中受力能转动的原理制成的，是将电能转化为机械能的，电磁感应现象是机械能转化成电能的过程，利用这一原理制成的是发电机，不是电动机；故D说法错误．
5、C
【解析】
A、从小球刚接触到弹簧到将弹簧压缩最短的过程中，不计空气等阻力，小球的机械能不断转化为弹簧的弹性势能，弹簧的弹性势能不断增大，小球的机械能一直在减小，故A错误；
B、小球在下落过程中，高度一直减小，重力势能一直减小，故B错误；
C、据图乙可知，小球的速度先变大，后变小，所以小球的动能先变大，后变小，故C正确；
D、在上述过程中，小球受竖直向上的弹力、竖直向下的重力．开始时，重力大于弹力，合力向下，小球速度越来越大．随弹簧压缩量的增大，弹力越来越大，当弹力与重力相等时，合力为零．小球再向下运动，弹力大于重力，合力向上，小球速度减小，当在c点时，弹簧的形变最大，弹力最大，弹性势能最大，故D错误．
6、D
【解析】
A.智能机器人受到的重力与“风火轮”的压力，作用在不同的物体上，且方向相同，不是一对平衡力，故A说法错误，不符合题意；
B.智能机器人在跳舞的时候滑动，不能立即停下来，是由于具有惯性要保持原来的运动状态，
故B说法错误，不符合题意；
C.智能机器人脚踩的“风火轮”，舞动起来，相对于“风火轮 ”的位置不变，是静止的，从故C说法错误，不符合题意；
D.智能机器人在地面上进行匀速的转向，其运动方向发生了变化，则运动状态发生了变化，故D说正确，符合题意。
7、9 7.5 1.4
【解析】
[1]电阻R和灯泡L串联接在某一电源上时，因串联电路中各处的电流相等，电路中的电流为0.6A，所以，通过它们的电流均为0.6A，由图象可知，它们两端的电压分别为UL＝3V，UR＝6V，因串联电路中总电压等于各分电压之和，所以，电源的电压：

[2]若将电阻R和灯泡L并联接在电压为6V的源上时，因并联电路中各支路两端的电压相等，所以，它们两端的电压均为6V，由图象可知对应的电流分别为IL′＝0.8A，IR＝0.6A，由可得，此时灯L的电阻：

[3]因并联电路中干路电流等于各支路电流之和，所以，干路电流：

8、C
【解析】
（1）根据装置中的相同点、不同点，利用控制变量法分析；
（2）由焦耳定律Q=I2Rt分析放出热量的多少；
（3）通过观察烧瓶中温度计示数的变化来判断电阻丝发热的多少属于转换法；
（4）由吸热公式Q吸=cm△t可知，要比较水和煤油的比热容大小，应让两瓶中水和煤油的质量m相等、吸收的热量相等（加热时间相等），通过比较它们升高的温度大小关系，得出比热容的大小关系。
【详解】
A、由图可知，两电阻丝串联，电流相同，通电时间也相同，但电阻不同，故该实验探究的是电流产生的热量与电阻的关系，故A错误；
B、由焦耳定律Q=I2Rt可知，电流和通电时间相同时，电阻越大，放出的热量越多，由于R1＜R2，故R2放出的热量多，温度计示数升的高，故B错误；
C、通电后电流通过电阻丝做功，产生热量使煤油的温度升高，通过观察温度计的示数大小来判断电流产生的热量的多少，这个研究方法可以称之为转换法，故C正确；
D、要比较水和煤油的比热容，则应让水和煤油的质量相等、吸收的热量（加热时间）相等，由温度的变化大小得出比热容的大小关系；故用相同质量的水代替煤油，两瓶中都有相同阻值相同的电阻丝，电阻相等；故D错误。
选C。
9、C
【解析】
微信描述的内容包含了自然现象中不同的物态变化：雪是空气中的水蒸气遇冷由气态直接变为固态发生凝华形成的，凝华放热；雪吸收热量熔化成水；水凝固成冰，凝固放热；因此：
A．升华吸热，凝华放热，故A错误．
B．汽化吸热，液化放热，故B错误．
C．熔化吸热，凝固放热，故C正确，符合题意为答案．
D．熔化吸热，凝华放热，故D错误．
10、B
【解析】
A. 电阻是导体本身的一种性质，与电压、电流无关，A错误.
B. 电压时形成电流的原因，由电流一定有电压，B正确.
C. 导体电阻与流过导体的电流无关，导体电阻取决于导体本身的性质， C错误.
D. 当并联两个用电器的规格相同时，其电流也会相等，D错误.
故选B.
点睛：本题考查了对欧姆定律的理解以及串并联电路电流规律的掌握，要知道导体电阻由导体材料、长度、横截面积决定，与导体两端的电压与流过导体的电流无关.

二、多选题（本大题共3小题，共12分）
11、AD
【解析】
由电路图知道，R1 和R2 并联，电流表A1 测R1 支路的电流，电流表A2 测R2 支路的电流，电压表测量并联支路（电源电压）电压，电流表A测干路电流；
当滑动变阻器的滑片P向左移的过程中，滑动变阻器的接入的电阻增大，所以，通过该电阻的电流减小，即电流表A2 的示数变小，故C错误；
由于并联电路各支路互不影响，所以通过R1 的电流不变，即电流表A1 示数不变，故A正确，B错误；
由并联电路的电流特点知道，干路中的电流减小，即电流表A的示数减小；由于并联电路各支路两端的电压等于电源电压，所以电压表示数保持不变，故D正确．
12、ACD
【解析】
A. 任何物体的重力方向都是竖直向下的。故A正确。
B. 空竹离线在空中时只受重力作用，受力不平衡，处于非平衡状态。故B错误。
C. 人对木跷的压力和木跷对人的支持力，这两个力分别作用在木跷和人上，大小相等、方向相反、作用在同一直线上，是一对相互作用力。故C正确。
D. 表演者顶住缸站稳时，其受到向下的重力和缸对他的压力、向上的地面对他的支持力，此时支持力大小等于表演者的重力加上缸对表演者的压力，所以受平衡力，处于静止状态，才能站稳。故D正确。
13、ABD
【解析】
A. 由s−t图象可知，当t=6s时，路程s=15m，即物体在6s内运动的路程为15m，故A正确；
B. 由s−t图象可知，在2∼4s内，物体运动的路程为零，其速度为0，则以地球为参照物，物体在中间2s内静止，故B正确；
C. 物体在前2s内运动的路程为5m，后2s内运动的路程为
15m−5m=10m
即在相等时间内物体运动的路程不相等，可知则物体在前2s内和后2s内的速度不相等，故C不正确；
D. 物体在6s内的平均速度

故D正确。
故选ABD。

三、填空题（本大题共5小题，共10分）
14、10 0.2 4
【解析】
试题分析：由图象可知，滑动变阻器接入电路中的电阻为R2=10Ω时滑动变阻器消耗的电功率最大，电功率P2="0.9W," 由P=I2R可得，电路中的电流：
由可得，电路中的总电阻：=20Ω，
因串联电路中总电阻等于各分电阻之和，所以，R1=R﹣R2=20Ω﹣10Ω=10Ω；
（2）当滑片P滑至最右端时，滑动变阻器接入电路中的电阻最大，
此时电路中的电流：，
通电10s电流通过R1产生的热量：Q1=（I′）2R1t=（0.2A）2×10××10s=4J．
考点：电功率的计算
15、虚 （通过镜子缝隙观察）移动铅笔B使其与铅笔A的像完全重合
【解析】
平面镜所成的像是虚像；
确定像的位置的方法：将铅笔B放在平面镜后，移动铅笔B使其与铅笔A的像完全重合即看起来是一支完整的铅笔。
16、甲 丙
【解析】
甲图中，滑轮的轴的位置固定不动，甲图的滑轮为定滑轮，使用甲滑轮可以改变力的方向，但不能省力，也不能省距离；乙、丙图中的滑轮都随物体一起运动，都是动滑轮，其中乙图中，拉力作用在轮上，省力、费距离；丙图中，拉力作用在轴上，费力、省距离，所以属于省距离的是丙图中的动滑轮．
17、0.81 0.9
【解析】
根据阿基米德原理可知，物体A受到的浮力:
F浮=G排=m排g=m溢g，
则物块A在水中和酒精中受到的浮力分别为:
F浮水=m溢水g=81×10﹣1kg×10N/kg=0.81N，
F浮酒=m溢酒g=72×10﹣1kg×10N/kg=0.72N，
则
F浮水:F浮酒=0.81N:0.72N=9:8；
物体A在水中和酒精中都漂浮时，因漂浮时物体受到的浮力和自身的重力相等，且物体A的质量不变、重力不变，所以，甲、乙受到的浮力相等，即
F甲:F乙=1:1，
与题意不符；
物体A在水中和酒精中都浸没时，则物体排开液体的体积和自身的体积相等，由F浮=ρgV排可知，它们受到的浮力之比:
F浮甲:F浮乙=ρ水:ρ酒精=1.0×101kg/m1:0.8×101kg/m1=5:4≠9:8，
与题意不符；
因水的密度大于酒精的密度，所以只能是A在水中漂浮，在酒精中浸没，A受到水的浮力
F浮水=GA=mAg=ρAVg，
在酒精中受到的浮力:
F浮酒=ρ酒gV，
解得:
ρ乙=9/8ρ酒=9/8×0.8g/cm1=0.9g/cm1．
18、动能
【解析】
动能与速度有关，车辆在马路上行驶过快，速度越大，则动能越大。

四、计算题（本大题共3小题，共29分）
19、 (1)88 Ω；(2)7.5 A；(3)15 ℃。
【解析】
(1)根据题意知道，当闭合S1 时为“低温”档，此时R1单独接入电路，由P=U2/R知道，“低温”档正常工作时的电阻是：
R1 =U2/P低=(220V）2/550W=88Ω；
(2)由电路图知道，只闭合S1 为“低温”档，只闭合S2 为“中温”档，当同时闭合S1 、S2为高温档，此时R1、R2 并联，电路的总功率是：
P高温 =P低温+P中温=550W+1100W=1650W，
由P=UI知道，此时正常工作的电流是：
I=P高/U=1650W/220V=7.5A，
(3)若电暖器的“高温”档正常工作20分钟，则放出的热量是：
W=P高温t=1650W×20×60s=1.98×106 J；
根据题意知道，空气吸收的热量是：
Q吸=ηW=50%×1.98×106 J=0.99×106 J；
由Q吸=cm△t可知，房间内的空气升高的温度是：
△t=Q吸/cm=0.99×106J/1.1×103J/（kg•℃）×60kg=15℃。
本题考查的是电功率公式、效率公式和热量公式的应用，是一道电功与热量的综合，解题的关键是不同档位时电路连接方式的判断。
20、（1）6J；（2）5.5A；（3）80%
【解析】
（1）电动机对水做的最少功：W=Gh=mgh=1.2kg×10N/kg×0.5m=6J；
（2）由表中数据可知，额定电压U=220V，额定功率P=1200W，电热水壶在额定电压下工作时的电流：；
（3）将1.2kg水从20℃加热到100℃，水吸收的热量：Q吸=c水m△t=4.2×103J/（kg•℃）×1.2kg×（100℃-20℃）=4.032×105J；
电热水壶消耗的电能：W电=Pt=1200W×7×60s=5.04×105J，
电热水壶的效率：．
答：（1）电动机对水做的功至少是6J；
（2）电热水壶在额定电压下工作时的电流5.5A；
（3）电热水壶的热效率80%．
21、（1）6×104Pa；（2）83.3%
【解析】
（1）人骑车时对地面的压力：F=G总=（m车+m人）g=（20kg+40kg）×10N/kg=600N，
地面受到的压强：p==6×104Pa；
（2）锂电池充足一次电储存的电能：W电=UIt=48V×12A×3600s=2.0736×106J，电动车在平直的公路上匀速行驶处于平衡状态，受到的牵引力和阻力是一对平衡力，则牵引力F=f=96N，牵引力做的功：W=Fs=96N×18×103m=1.728×106J，电动车工作的效率：η=×100%≈83.3%。
答：（1）地面受到的压强为6×104Pa；
（2）电动车工作的效率为83.3%。

五、作图题（本大题共2小题，共4分）
22、略
【解析】悬挂在天花板上的吊灯受到了重力和拉力的作用，在这两个力的作用下处于静止状态，说明了这两个力是一对平衡力，大小是相等的，如下图所示．

23、
【解析】
如图人站在地面上通过滑轮组提起物体，所以拉力一定向下，所以可以采取反着绕的方式进行绕绳，即从人手处向上绕过定滑轮，再向下绕过动滑轮，最后将绳固定在定滑轮的挂钩上，如图：

六、实验探究题（本大题共3小题，共15分）
24、72.4 40 1.11×101 偏大
【解析】
(1)在天平的标尺上，1g之间有5个小格，一个小格代表的质量是0.2g，即天平的分度值为0.2g；烧杯和酱油的总质量是m1＝50g20g2.4g＝72.4g；(2)量筒的分度值为2cm1,量筒中酱油的体积为V＝40cm1；(1)剩余酱油和烧杯的质量为m2＝27.2g，量筒中酱油的质量为m＝m1−m2＝72.4g−27.2g＝45.2g，酱油的密度为ρ＝＝1.11g/cm1＝1.11×101kg/m1(4)小刚不可能把烧杯内的酱油全部倒入量筒内,导致测量的酱油的体积偏小,由公式ρ＝知：密度测量结果偏大．
25、（1）压力大小；（2） 3.2 、0 （3）等于
【解析】
试题分析：滑动摩擦力的大小与压力的大小和接触面的粗糙程度有关，实验所采用的方法是控制变量法，故（1）甲、丙两图所示的是控制接触面的粗糙程度相同，探究的是滑动摩擦力的大小与压力大小的关系。（2）由丙图知，弹簧测力计的示数为3.2N，铝块与木块相对静止，但在水平方向上没有相对运动趋势，故在水平方向上不受摩擦力的作用，故摩擦力为0N。（3）丁图中铝块与乙图中铝块对地面的压力相同，接触面粗糙程度相同，故受到的摩擦力大小相等。
考点：影响滑动摩擦力大小的实验探究过程
26、见解析
【解析】
由题知，投石车挂16根橡皮筋时沙包投掷距离为4m，当挂17根橡皮筋时沙包投掷距离为4.2m。由此提出可探究的科学问题是：沙包投掷的距离与所使用的橡皮筋根数有关吗？
