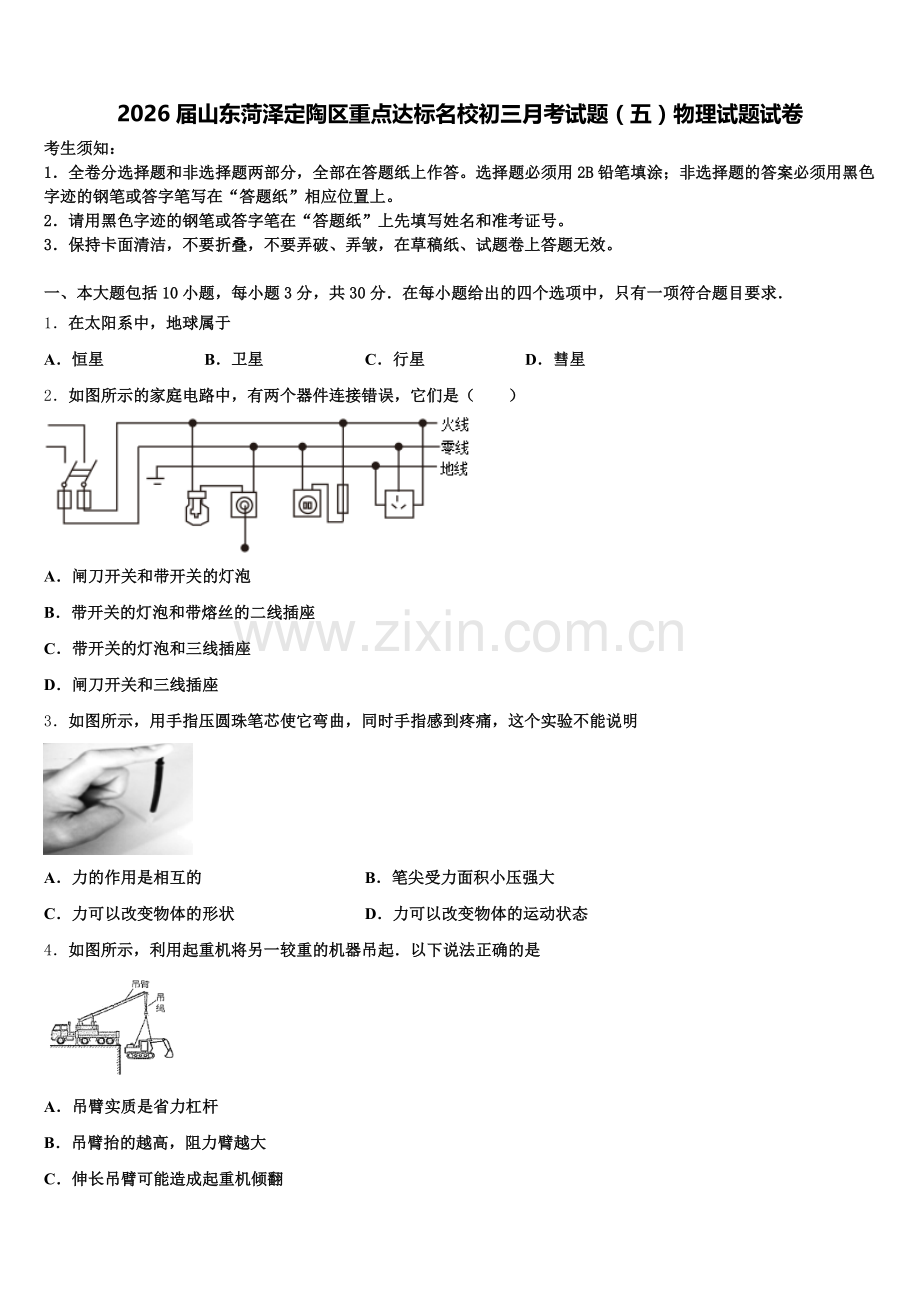

2026届山东菏泽定陶区重点达标名校初三月考试题（五）物理试题试卷
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．在太阳系中，地球属于
A．恒星 B．卫星 C．行星 D．彗星
2．如图所示的家庭电路中，有两个器件连接错误，它们是（　　）

A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔丝的二线插座
C．带开关的灯泡和三线插座
D．闸刀开关和三线插座
3．如图所示，用手指压圆珠笔芯使它弯曲，同时手指感到疼痛，这个实验不能说明

A．力的作用是相互的 B．笔尖受力面积小压强大
C．力可以改变物体的形状 D．力可以改变物体的运动状态
4．如图所示，利用起重机将另一较重的机器吊起．以下说法正确的是

A．吊臂实质是省力杠杆
B．吊臂抬的越高，阻力臂越大
C．伸长吊臂可能造成起重机倾翻
D．放长吊绳会使吊臂受到的支持力变大

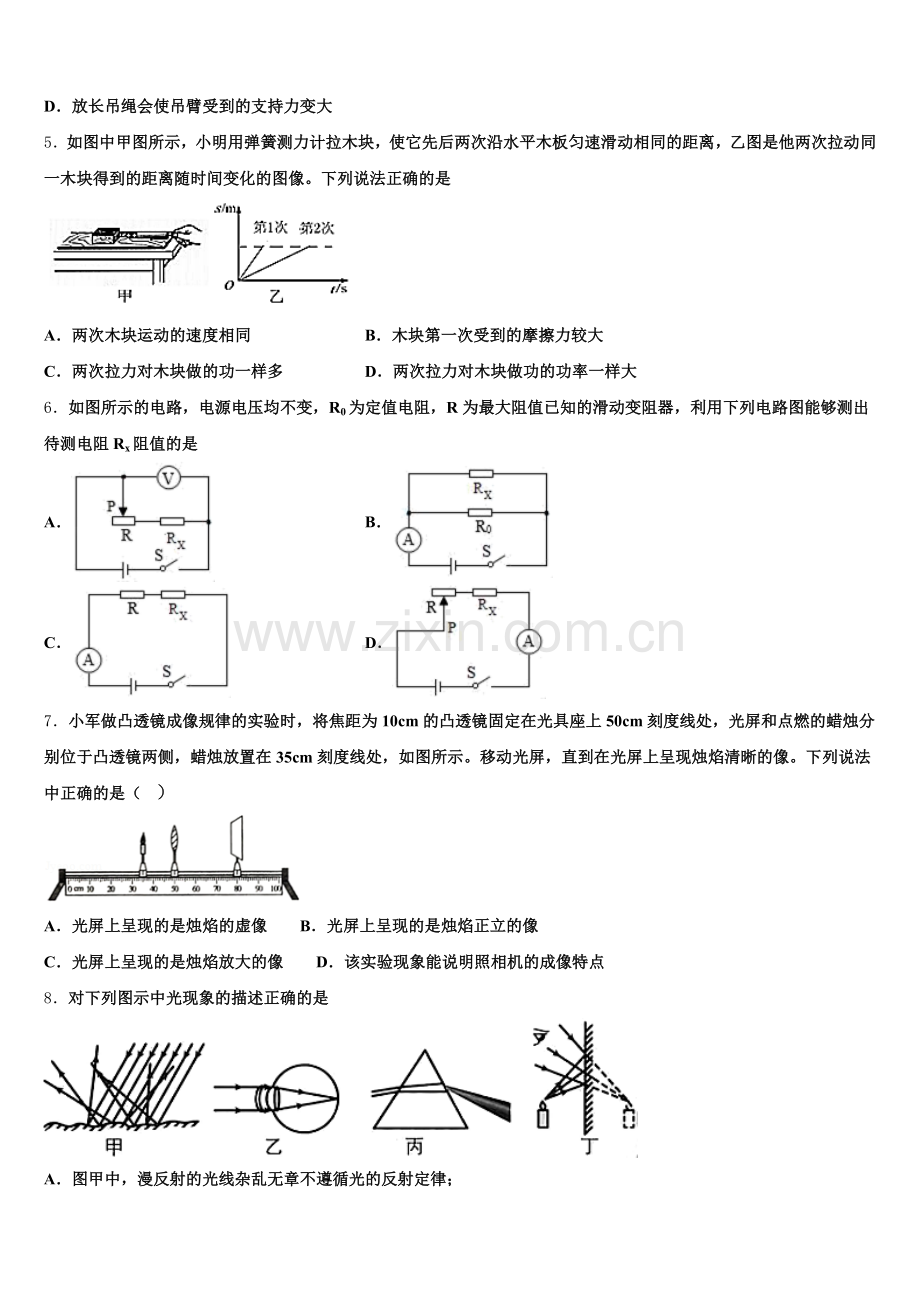

5．如图中甲图所示，小明用弹簧测力计拉木块，使它先后两次沿水平木板匀速滑动相同的距离，乙图是他两次拉动同一木块得到的距离随时间变化的图像。下列说法正确的是

A．两次木块运动的速度相同 B．木块第一次受到的摩擦力较大
C．两次拉力对木块做的功一样多 D．两次拉力对木块做功的功率一样大
6．如图所示的电路，电源电压均不变，R0为定值电阻，R为最大阻值已知的滑动变阻器，利用下列电路图能够测出待测电阻Rx阻值的是
A． B．
C． D．
7．小军做凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35cm刻度线处，如图所示。移动光屏，直到在光屏上呈现烛焰清晰的像。下列说法中正确的是（ ）

A．光屏上呈现的是烛焰的虚像 B．光屏上呈现的是烛焰正立的像
C．光屏上呈现的是烛焰放大的像 D．该实验现象能说明照相机的成像特点
8．对下列图示中光现象的描述正确的是

A．图甲中，漫反射的光线杂乱无章不遵循光的反射定律；
B．图乙中，人佩戴的凹透镜可以矫正远视眼
C．图丙中，光的色散现象说明白光是由各种色光混合而成的
D．图丁中，平面镜成像时进入眼睛的光线是由像发出的
9．汽车最基本的安全装置是头枕和安全带，如图所示，以下说法正确的是

A．有了头枕，能减小因突然减速对司机造成的伤害
B．有了头枕，能减小因撞上前车对司机造成的伤害
C．系上安全带，能减小因后车撞击对司机造成的伤害
D．系上安全带，能减小因紧急刹车对司机造成的伤害
10．下列现象中，由于光的反射形成的是
A．筷子在水中“折断” B．看到物理书
C．透过放大镜看指纹 D．看到水中的鱼
二、填空题（本大题包括7小题，每小题2分，共14分）
11．如图甲所示一个条形磁铁摔成两段，取右边的一段靠近小磁针，小磁针静止时的指向如图乙所示，则右边这处裂纹的磁极是______ 极如果把这段磁铁沿裂纹吻合放在一起如图甲，这两段会相互______ 选填吸引、排斥．

12．三峡水电站的水库大坝高，当水库水位为时，坝底受到水的压强为__________；轮船在通过三峡大坝时，需经过五级船闸才能完成“跳大坝”的壮举，船闸利用了__________原理．
13．如图所示，MM¢为平面镜，AO为入射光线，ON为法线，入射角ÐAON等于60°．已知ÐNOB等于30°，ÐNOC等于45°，ÐNOD等于60°．则入射光线AO的反射光线将沿着________方向射出．（选填“OB”、“OC”或“OD”）

14．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是______（选填“串联”或“并联”）的．工作时间长了，外壳发烫，是由于电能转化成了_____能．

15．如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到_____端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表A的示数如乙图所示，通过灯L的电流为___A．

16．同学在探究“动能大小与哪些因素有关”的实验中，设计了图甲所示的实验方案，并进行了如图的实验：

步骤l：让钢球从斜面A点由静止开始下滑，到达水平面时速度为v1，撞击木块并使木块移动，记下木块移动的距离s1；
步骤2：让同一钢球从斜面B点由静止开始下滑，到达水平面时速度为v2，撞击木块并使木块移动，记下木块移动的距离s2；
步骤1：改变让质量不同的钢球从A点由静止开始下滑，撞击木块使木块移动，记下木块移动的距离s1．
（1）比较v1、v2，可知vl_____v2（选填“＞”、“＜”、“＝”），原因：钢球的重力势能越大，转化为钢球的_____能越大．
（2）小明根据s1＞s2，得出“质量相等时，物体的速度越大，动能越大”的结论，他是如何分析得出结论的？_____
（1）小球从斜面上滑下后，碰撞到斜面底端水平放置的木块后继续向前运动，木块在水平木板上滑行一段距离后停下，如图甲所示，设碰撞后木块获得的动能为Eo，木块克服摩擦力所做的功为W，则Eo_____W（选填“＞”、“＜”或“＝”）．
17．小明家空调的制冷功率为2500W，一个暑假（按50天计算），若空调每天平均制冷工作6h，一个暑假消耗的电能为_________ kW·h，合_______ J．
三、作图、实验与探究题（本大题包括5小题，共34分）
18．如图所示，用F＝150N的力使木箱沿水平方向做匀速直线运动（不计滑轮重及绳与滑轮间的摩擦），请在图中画出木箱此时受到的摩擦力并标出摩擦力的大小．
（_____）

19．如右图所示，将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，请画出小球压缩弹簧到最低点时的受力示意图（忽略空气阻力）
（_________）

20．小明同学利用A、B两物体、砝码、泡沫等器材探究“压力的作用效果与什么因素有关”的实验．如图所示．
实验中小明是通过观察_____来比较压力作用效果的，这种科学探究方法是_____法．比较甲、乙两图所示实验，能够得到的结论是_____．若要探究“压力的作用效果与受力面积大小的关系”，应通过比较图_____和_____所示实验．小明同学实验时将物体B沿竖直方向切成大小不同的两块，如图所示．他发现它们对泡沫的压力作用效果相同，由此他得出的结论是：压力作用效果与受力面积无关．你认为他在探究过程中存在的问题是_____．
21．在测定“小灯泡电功率”的实验中，小灯泡额定电压为2.5V，电阻约为10Ω。

（1）请你用笔画线代替导线，将图甲中的实物电路图连接完整。
（________）
（2）实验中滑片P移到某点时，电压表示数（如图乙）为_____V．如果要使小灯泡正常发光，滑动变阻器的滑片P应向_____端（填“A”或“B”）移动，直到电压表示数为2.5V。
（3）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙的I﹣U图象。根据图象信息，小灯泡的额定电流为_____A，小灯泡的额定功率为_____W。
22．利用U形管液面高度差的大小关系，可以帮助我们比较一些物理量的大小．
将液体压强计的探头分别放入密度为ρ1和ρ1的两种液体中，U形管液面的高度差相同，如图甲所示，则ρ1 ρ1；速度是v1和v1的气流，分别经过与U形管左端相连的管子时，U形管液面的高度差如图乙所示，则v1 v1．（以上两空均填“＞”、“=”或“＜”）
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．在学校科技节上，某同学根据学习的电学知识自己动手制作了一个功率可调的水加热器，设计电路简图如图所示，已知滑动变阻器R0的最大阻值为55Ω，用于加热的电阻丝R1的阻值为55Ω。闭合开关S后，求：

（1）电热丝的最小加热功率；
（2）在最小加热功率下，使1L常温的水温度升高22℃时所需要的加热时间。[不考虑热量损失， c水＝4.2×103J/（kg•℃）]
24．图甲是某电吹风机的工作原理图，开关可置于1、2、3三个档位．电吹风工作时，可以分别吹出热风和凉风．为了防止温度过高，用一个热敏电阻R0与电阻为100Ω的电热丝R串联，R0的阻值随温度的变化如图乙所示．
当开关S置于图甲中的2档位，电吹风可以吹出凉风，此时功率为500W，求电路中的电流．假设电热丝在最大发热功率下工作1min，产生的热量是多少？此时电吹风的功率多大？
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、C
【解析】
地球不能发光，围绕太阳这颗恒星运行，所以地球是行星．故选C.
2、C
【解析】
由于火线和大地间有220V电压，而零线和大地间没有电压，所以开关应接在火线一侧，这样断开开关时，就与火线断开连接了，避免发生触电事故，所以图中带开关的灯泡连接是错误的，三孔插座的接法是：上地、左零、右火，图中的接法也是错误的。
3、D
【解析】
笔芯变弯曲，人手指感到疼，说明力的作用是相互的，所以A符合；笔芯和手指受到的压力是相等的，所以笔尖受力面积小压强大，所以B符合；笔芯发生了形变，说明力可以改变物体的形状，所以C符合；由于在这个过程中物体没有运动，所以不能说明力可以改变物体的运动状态；应选D。
4、C
【解析】
A．由图可知，吊臂的阻力臂大于动力臂，所以吊臂实质是费力杠杆，故A选项错误；
B．从图中可以看出，吊臂抬的越高，阻力臂越小，故B选项错误；
C．伸长吊臂时机器对吊臂的拉力的力臂过大，可能造成起重机倾翻，故C选项正确；
D．放长吊绳时，吊臂受的拉力和吊臂的力臂都不变，所以吊臂受到的支持力不变，故D选项错误．
5、C
【解析】
A．两次木块运动相同的距离，第2次所用时间比第1次长，两次木块运动的速度不相同，A选项说法不正确；
B．摩擦力的大小与压力大小和接触面的粗糙程度有关，两次运动中压力大小和接触面的粗糙程度相同，所以摩擦力相同，B选项说法不正确；
C．木块两次沿水平木板匀速滑动相同的距离，两次滑动中水平方向所受到的滑动摩擦力与拉力是一对平衡力，大小相等，因摩擦力大小相等，两次的拉力相等，由W=Fs可得两次拉力对木块做的功一样多，C选项说法正确；
D．由图可见两次滑动距离相同，所用时间不同，由得两次拉力对木块做功的功率不一样大，D选项说法不正确；
故选C。
6、D
【解析】
要测量电阻阻值，需要测出电阻两端电压与通过电阻的电流，然后应用欧姆定律求出电阻阻值；分析图示电路图，应用串并联电路特点与欧姆定律分析答题．
【详解】
A、滑动变阻器滑片移动时，电压表能测出电路中的电压值，且始终为电源电压，但无法求出通过未知电阻的电流，无法求出电阻，故A错误；
B、由于无法知道R0的电流，故无法求出待测电阻的电流和电压，无法求出电阻，故B错误；
C、根据图可知，利用电流表无法求出电压，故无法求出待测电阻两端的电压，无法求出电阻，故C错误；
D、由电路图可知，先把滑片移到最左端，滑动变阻器阻值全部接入电路，滑动变阻器与待测电阻串联，测出电路电流I，则电源电压U＝I（R0+RX）①；
再把滑动变阻器滑片移到最右端，时RP＝0，即只有RX接入电路，由电流表测出电路电流I'，则电源电压U＝I'RX，②，由①②联合可以求出RX，故D正确．
故选D．
7、C
【解析】A. 光屏上能呈现烛焰的像，说明是实像，虚像不能成在光屏上，故A错误；
B. 凸透镜成实像时，都是倒立的，成虚像时是正立的，如图成的是实像，是倒立的，故B错误；
C. 由图知，物距位于一倍到二倍焦距之间，像距大于二倍焦距，成倒立放大的实像，故光屏上呈现的是烛焰放大的像，故C正确；
D. 该实验现象能说明投影机的成像特点，而照相机利用的是成缩小实像的规律，故D错误；
故选C。
点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆。
8、C
【解析】
A．漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，该选项说法错误；
B．近视眼需要佩戴凹透镜矫正，该选项说法错误；
C．白光通过三棱镜时，因为不同颜色的光通过玻璃时偏折的角度不同，白光通过三棱镜分解成红、橙、黄、绿、蓝、靛、紫七色光，该选项说法正确；
D．平面镜成虚像，虚像是反射光线的反向延长线会聚而成的，虚像不会发出光线．该选项说法错误．
9、D
【解析】
AB．有了头枕，能减小因汽车突然加速或被后车撞上对司机造成的伤害，故AB错误；
CD．系安全带的目的是为了防止在紧急刹车时由于惯性人会向冲可能对人员造成伤害，故C错误、D正确；
故选D。
10、B
【解析】
（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的．
【详解】
A. 筷子在水中“折断”是由于筷子反射的光从水中射向空气时在水面处发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是筷子的虚像，比实际位置偏高，所以根据折了，不符合题意；B 看到物理书是由于光照射到书上，经书反射进入人眼的缘故，符合题意；C. 通过放大镜看到指纹被放大属于光的折射，不符合题意； D. 从水中鱼上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是鱼的虚像，比实际位置偏高，故与题意不符；故选B.

二、填空题（本大题包括7小题，每小题2分，共14分）
11、N 吸引
【解析】
如图乙，由于异名磁极相互吸引，所以右边裂纹的磁极是N极；
如图甲，如果把这段磁铁沿裂纹吻合放在一起，由于左边裂纹的磁极是S极、右边裂纹的磁极是N极，所以这两段会相互吸引．

12、1.75×106 连通器
【解析】
坝底受到水的压强为．
据船闸的结构特点可知，在其工作时，上端开口，下部连通，符合连通器的定义，所以船闸利用了连通器原理．
13、OD
【解析】
光反射时，反射角等于入射角，所以图中入射角∠AON等于60°，故反射角也等于60°，而∠NOD等于60°，故OD 为反射光线，故入射光线AO的反射光线将沿着OD方向射出．
14、并联内
【解析】
路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各电脑之间互不影响，所以各接口之间是并联的；工作时间长了，外壳发烫，是由于电能转化成了热能．
15、b 0.3
【解析】
[1][2]闭合开关前滑动变阻器的滑片应滑到接入电路阻值最大处，根据电路图滑动变阻器的滑片P应滑到b端接入电路阻值最大．电流表A的示数如乙图所示，电流表使用量程为0～0.6A，分度值为0.02A，通过灯L的电流为0.3A．
16、＞ 动 见解析 =
【解析】
此题中研究了物体动能与质量、速度两个物理量间的关系，通过控制变量法进行探究是本实验的突出特点，因此，明确变量与不变量，通过分析现象可得出相应的结论．
【详解】
（1）A点高于B点，同一钢球在A点处具有的重力势能大于在B点处的重力势能；钢球从斜面上向下滚动时，重力势能转化为动能，所以钢球从A点释放时，滚动到水平面时的动能较大，速度也较大，即vl＞v2；
（2）步骤1和步骤2控制钢球质量相同，从斜面的不同高度滚下，步骤1钢球到达斜面底端的速度大，推动木块运动距离远，钢球动能大；步骤2推动木块运动的距离近，钢球动能小；由此得出结论：当质量一定时，物体的速度越大，动能越大；
（1）碰撞后木块获得的动能为Eo，木块由于受到摩擦力作用，最终会停止运动（此时木块的动能为0），在整个过程中，小球的动能用于克服摩擦力做功，所以Eo=W．
本题考查影响物体动能大小的实验．通过实验考查了学生对控制变量法的运用，通过实验过程在不同实验中的联系，考查了学生对基本知识的掌握．
17、750 2.7×109
【解析】
空调一个暑假消耗的电能：W=Pt=50×2500×10−3kW×6h=750 kW·h =750×3.6×106J=2.7×109J

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
由图可知滑轮组有2段绳子，因为用滑轮组拉动木箱向左做匀速直线运动，不计滑轮重及绳与滑轮间的摩擦，所以 ，则f摩＝2F＝2×150N＝300N；摩擦力的方向向右，如图所示：

19、
【解析】
忽略空气阻力，小球压缩弹簧到最低点时，共受到重力和弹力两个力的作用，此时弹力最大，弹力大于重力，过小球重心分别沿竖直向下和竖直向上的方向画一条有向线段，分别用G和F弹表示，且G＜F弹，如图所示：

20、泡沫的凹陷程度 转换法 在受力面积相同时，压力越大，压力的作用效果越明显 甲 丙 没有控制压力大小相同
【解析】
(1)实验中小明是通过观察泡沫的凹陷程度来比较压力作用效果的,这种科学探究方法是转换法;
(2)甲乙两图中,受力面积相同,乙图中压力更大,故得出的结论是:在受力面积相同时,压力越大,压力的作用效果越明显;
(3)若要探究“压力的作用效果与受力面积大小的关系”,应控制压力大小相同,只改变受力面积大小,故应比较图甲丙两实验;
(4)研究压力作用效果与受力面积的关系,应控制压力大小相同,将物体B沿竖直方向切成大小不同的两块
时,受力面积不同的同时,压力大小也改变了,即没有控制压力大小相同,得出结论是错误的.
因此，本题正确答案是:(1)泡沫的凹陷程度;转换法;
(2)在受力面积相同时,压力越大,压力的作用效果越明显;
(3)甲;丙
(4)没有控制压力大小相同.
21、 1.9 B 0.2 0.5
【解析】
（1）因为小灯泡额定电压为2.5V，电阻约为10Ω，所以，由欧姆定律知道，灯泡的额定电流是：I＝＝0.25A＜0.6A，故电流表应选择0～0.6A，即把“0.6”接线柱和灯泡左端相连，如图：

（2）由乙图知道，电压表使用的量程是0～3V，分度值是0.1V，故电压表的示数是1.9V，为了使灯泡两端电压从1.9V增大到2.5V，则需要增大电流，即减小电路电阻，使滑动变阻器连入电路的长度变短，故滑片应向A端移动；
（3）由图象信息知道，灯泡2.5V下的电流为0.2A，所以，小灯泡的额定功率是：
P＝UI＝2.5V×0.2A＝0.5W。
22、（1）＜；（1）＞
【解析】
（1）根据图甲可知，两U形管中液柱的高度差相同，说明压强相同，且两液体中左侧金属盒位置较深，根据公式p=ρgh的变形式ρ=p/gh可知，左侧液体的密度小于右侧液体的密度，即ρ1＜ρ1；
（1）根据图乙可知，左侧U形管液面的高度差较大，说明左侧U形管中左侧液面上方压强较小，由流速越大的位置压强越小可知，左侧管子中气体的流速较大，即v1＞v1。

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）220W（2）420s
【解析】
（1）由图可知：R1和滑动变阻器R0串联，当R0最大时，电路中的电流最小：I小===2A,电热丝R1的功率最小：P小=；
（2）设需要的加热时间为t，根据题意可得：P小t= c水,解得t=420s
24、（1）2.27A；（2）24000J；940W
【解析】
（1）由电路图可知，当开关S置于图甲中的2档位时，电路中只有电动机工作，电吹风可以吹出凉风，电路中的电流I=≈2.27A；
（2）由图乙可知，热敏电阻的最小阻值R0=10Ω，此时电热丝R所在支路的总电阻最小，该支路的电流最大，电热丝的发热功率最大，因串联电路中总电阻等于各分电阻之和，所以，电热丝R所在支路的最大电流：I大==2A，则电热丝在最大发热功率下工作1min产生的热量：Q=I大2Rt=（2A）2×100Ω×60s=24000J；此时电吹风的发热功率P大=UI大=220V×2A=440W．电吹风的总功率P总=P电动机+P大=500W+440W=940W．
