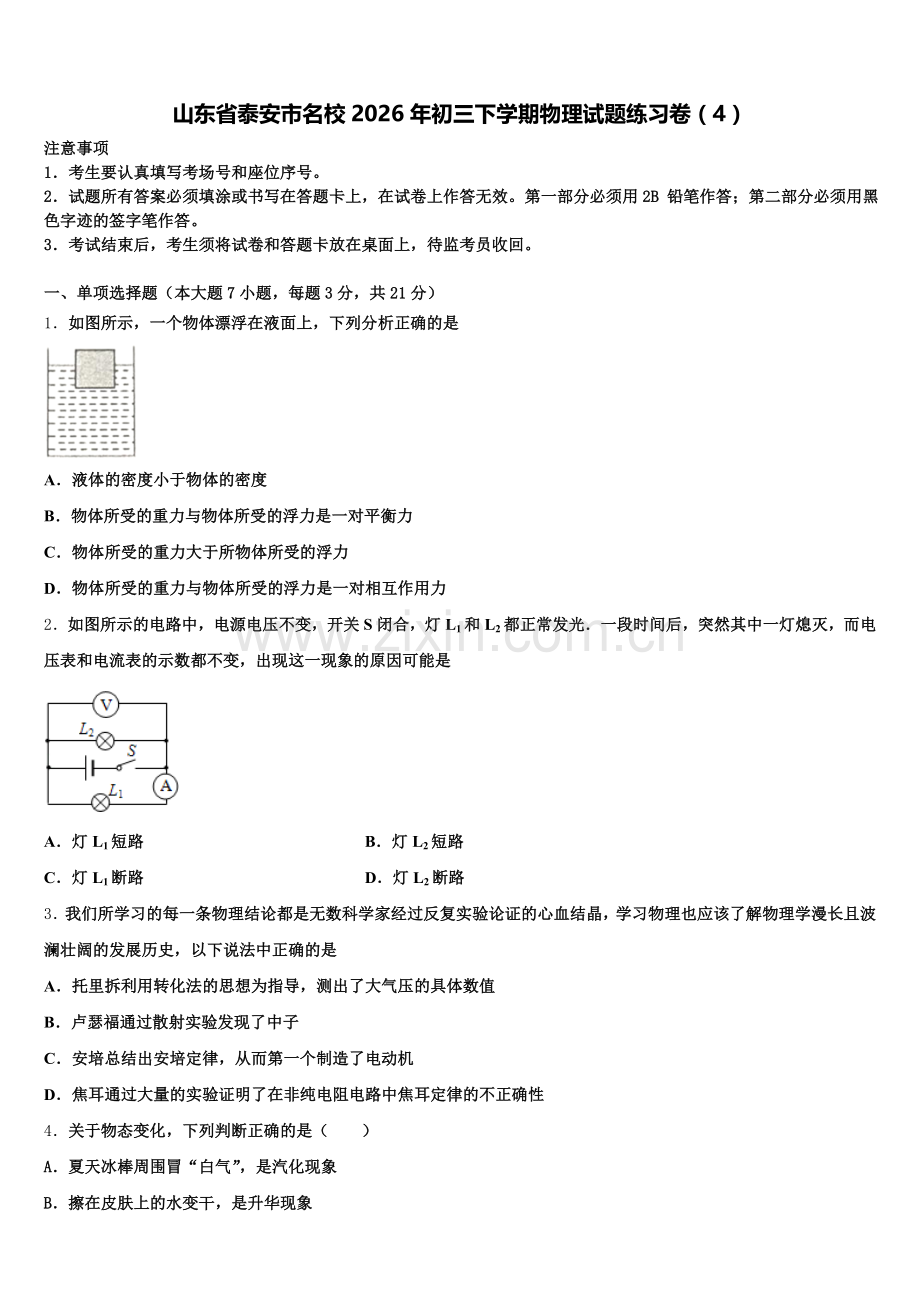

山东省泰安市名校2026年初三下学期物理试题练习卷（4）
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，一个物体漂浮在液面上，下列分析正确的是

A．液体的密度小于物体的密度
B．物体所受的重力与物体所受的浮力是一对平衡力
C．物体所受的重力大于所物体所受的浮力
D．物体所受的重力与物体所受的浮力是一对相互作用力
2．如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光．一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是

A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
3．我们所学习的每一条物理结论都是无数科学家经过反复实验论证的心血结晶，学习物理也应该了解物理学漫长且波澜壮阔的发展历史，以下说法中正确的是
A．托里拆利用转化法的思想为指导，测出了大气压的具体数值
B．卢瑟福通过散射实验发现了中子
C．安培总结出安培定律，从而第一个制造了电动机
D．焦耳通过大量的实验证明了在非纯电阻电路中焦耳定律的不正确性
4．关于物态变化，下列判断正确的是（ ）
A．夏天冰棒周围冒“白气”，是汽化现象
B．擦在皮肤上的水变干，是升华现象
C．冬天室外飘起的雪花，是凝固现象
D．秋天早晨室外花草上的露珠，是液化现象
5．如图所示,是某游泳爱好者在游泳上岸后站立时的情境示意图，由图可知

A．蒸发和沸腾是液化的两种方式
B．所有气体在温度降到足够低时都可以液化
C．水在蒸发的过程中要吸热，使水和它依附的人体温度上升
D．图中游泳爱好者的姿势是为了减少水分的蒸发
6．下列关于热值的说法正确的是
A．燃料燃烧不完时热值变小
B．燃料的质量越大，热值越大
C．燃料热值越大，燃烧放出的热量越多
D．燃料的热值是燃料本身的一种特性，与其他因素无关
7．为了方便研究“水沸腾时温度变化的特点”，小丹在老师的帮助下安全改装了一个玻璃电热水壶（去盖，如图所示），它能一直保持水沸腾．把它放在一个电子秤上（没加热时读数为500.98g）．以下判断正确的是

A．加热至沸腾一段时间后，电子秤读数始终不会发生变化
B．沸腾时，水里气泡的主要成分是空气
C．图中温度计能准确测量出水沸腾时的温度
D．水从液态变为气态，水分子的间隔会增大
二、填空题（本大题7小题，共21分）
8．如图所示，工人利用动滑轮将沙匀速向上提升2m，已知沙重180N，动滑轮和桶总重重20N，绳重和摩擦均不计。则在此过程中工人做的有用功为_____J，该装置的机械效率为_____%，就如何提高该装置的效率提出一点建议_____。

9．如图是某同学在探究甲、乙两种物质质量和体积关系时得到的图象。若用这两种物质分别做成A、B两个质量相等的实心正方体，把它们平放在水平地面上，则两物体对水平地面的压强之比pA：pB为______，若用这两种物质分别做成A、B两个体积相等的实心正方体。把它们平放在水平地面上，则两物体对水平地面的压强之比pA：pB为______。

10．如图冰壶比赛过程中，运动员需要在冰壶周围用冰刷进行刷冰,是通过______(选填“做功”或“热传递”)方式增大冰的内能使少量冰因温度升高而熔化,达到_____(选填“减小”或“增大”)摩擦的目的,使冰壶滑行得更远。

11．中国高速铁路以快捷、平稳和高速发展享誉世界，已成为现代中国的一张名片．2018年5月1日，昆明至大理首列动车进行联调联试，预计2018年6月底通车．如图所示，动车出站时，以站台为参照物，车是_____的：该条铁路实现4G网络全覆盖，4G网络是利用_____来传输信息的．

12．如图所示，闭合开关，发现电动机不能转动，此时电压表示数为0.2V，电流表示数为0.5A．调节滑动变阻器，使得电动机正常转动，此时流过电压表示数为2V，电流表示数为1A．则该电动机线圈的电阻是____Ω，电动机正常转动时电动机线圈发热功率为____W，此时该电动机的效率是____．

13．一金属圆柱体重力为G，用弹簧测力计吊着将其三分之一浸入水中，这时测力计的示数为10牛，当圆柱体逐渐浸入水中时，圆柱体受到的浮力_____（选填“变大”、“变小”、“不变”），当圆柱体完全浸没时，测力计示数恰好为0牛（且塑料块尚未接触容器底部），则圆柱体的重力G为_____牛，此时圆柱体上下表面压力差为_____牛．
14．如图是一种可以进行航拍的质量为1.2千克的“无人机”，下方悬挂着一个质量为 0.1千克的摄像机．人们可以通过遥控器上的天线发射的________ 遥控“无人机”飞行．在 10s 内 无人机匀速竖直上升了20米，在这10秒内无人机做的功为_______________J，无人机对摄像机做功的功率为_____W．匀速竖直上升过程中无人机的机械能___（选填“变大”、“变小”或“不变”）

三、作图题（共7分）
15．完成图中小莉通过平面镜观察白己脚后跟A点时的光路图
（_____）

16．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．
（ 　）

17．为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时，才会自动亮．为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”控制电路由“光控开关”和“声控开关”组成，在答题卡上完成电路的连接．

四、实验题（本大题共5小题，共20分）
18．小文用图甲所示的装置探究“海波熔化过程的规律”时，依据实验证据描绘出海波的熔化曲线，如图乙所示.（处理此题时，默认海波单位时间内吸热相等）

（1）实验中用到的测量工具是：___________________；海波的熔化条件是：_________.
（2）请你设计记录海波熔化过程的表格；并依据海波熔化曲线分别记录一次熔化前、熔化时、熔化后的证据________.
（3）依据熔化图线，可确定液态海波与固态海波的比热容之比为：___________.
19．小华用如图所示的实验装置探究滑动摩擦力跟接触面的粗糙程度的关系．

（1）实验中小华应该用弹簧测力计水平拉动木块在长木板上做_______运动，这样做是根据_______的知识得出拉力等于摩擦力，从而测出木块所受的摩擦力的大小．
（2）通过在木板上分别铺棉布、毛巾测出滑动摩擦力的大小．某次实验中弹簧测力计的指针位置如图丙所示，它的示数是_______N．
实验次数
1
2
3
接触面的粗糙程度
木块与木板
木块与棉布
木块与毛巾
摩擦力f/N
0.5
1.2

（3）甲、乙、丙三个实验说明：在压力一定时，__________，滑动摩擦力越大．
（4）在图丁中，同组的小梦同学想探究滑动摩擦力是否与接触面积大小有关，她用弹簧测力计测出木块在水平面上做匀速直线运动时的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半．她由此得出：当接触面的粗糙程度一定时，接触面越小，滑动摩擦力越小.你认为她的结论正确吗?_____，正确的做法应该是________．
20．某学习小组在校外做声学实验，他们在一段新修的平直公路上每隔100m设置一个测试位置，分别是O、A、B、C、D、E，如图所示。起点O处的同学手持发令枪负责产生声音，其他测试点各有一名同学背对发令者，听到枪声后迅速举起手中红旗。观察员看到发令枪冒烟开始计时，看到E处同学举旗，计时终止。在一次测试中，观察记录的时间是1.54s，忽略光传播的时间，所测出的声音的速度是________m/s（结果保留整数）。E处同学听到的声音和A处同学听到的声音，________（选填“音调”“音色”或“响度”）明显不同。

21．如图（1）所示，是比较液体甲和液体乙吸热能力的实验．在实验室，使用了相同的酒精灯、相同的设备，首先分别对质量相同的液体甲和液体乙加热相同的时间（不考虑热量的损失），然后分析二者温度的升高情况得出结论．
（1）若被加热的液体甲和液体乙的初温、质量、加热时间均相同，图（2）是液体甲中温度计的最终温度示数，其示数为_____℃．
（2）已知液体甲的比热容为c甲，液体乙的比热容为c乙，二者的关系为c甲＞c乙，则液体乙的最终温度_____（选填“大于”、“等于”或“小于”）液体甲的最终温度．

22．在测量电阻的实验中，用两节干电池作为电源，待测电阻的阻值约为6Ω。

（1）在实验中，电流表应该选择的合适量程是______。
（2）在实物电路图中，用“”打在错误连线上，并用笔画线代替导线改正错误连线。
（__________）
（3）闭合开关前，滑动变阻器的滑片应移动到______（填“左”或“右”）端。
（4）线路正确后，闭合开关时，若发现无论怎样移动滑动变阻器的滑片，电压表的示数始终为电源电压，电流表的示数几乎为零，你认为电路故障的原因可能是______。
（5）排除故障后继续实验，某次测量的电压表和电流表的示数如图所示，此时测量的待测电阻R=______。
（6）通常在使用电压表时认为其电阻无穷大，不考虑电压表中流过的电流：在使用电流表时认为其电阻为零，不考虑电流表两端分得的电压，在用电压表、电流表测量电阻有如下图所示的两种测量电阻的连接方式，

若电压表的电阻不是很大，电流表电阻不是很小，你认为图______中测量出的电阻值比真实值偏大，图中测量出______的电阻值比真实值偏小。
五、计算题（本大题共2小题，共13分）
23．小明在平直过道上水平推动一辆静止的购物小车，小车运动的路程S和时间t变化的关系如图所示．已知小车的重力为80N，运动时所受摩擦力为车重的0.1倍．0～4秒内，小明水平推动小车的力为10N．求：

（1）0～4秒内小车的平均速度．
（2）0～4秒内小明对小车做功的功率．
（3）4～6秒内小明对小车所做的功．
24．质量为0.1千克的铝块温度升高了20℃，求：铝块吸收的热量Q吸。 [c铝＝0.9×103焦/（千克·℃）]
六、综合能力题（本大题共3小题，共18分）
25．如图所示，固定在墙上的激光器射出一束光，始终以固定方向射向水平桌面上的平面镜，经平面镜反射，天花板上出现一个光点A．

（1）在图中画出反射光线，并标出反射角r和天花板上光点A的位置．
（________）
（1）在图中画出光点A在平面镜中的像A'．
（3）在桌面的B点用10N的力竖直向下按桌子，桌面的面积为1m1，手与桌面接触面积为0.01m1．
①手对桌面的压强为_________Pa；
②桌面没有明显的形变，观察到什么现象，能证明桌面发生微小形变．
答:__________________
26．现代生活中，人类对于能源的需求越来越大。如图是我国西部某地区风力发电的外景,风力发电机主要是由风机叶片和发电机组完成。已知该地区空气密度平均为1.3kg/m3，年平均风速为10m/s，该风力发电区里一台风力发电机在不同风速下获得的风能如下表所示：
平均风速（m/s）
5
10
15
20
25
1min内获得的能量（×106 J）
4.8
7.2
9.6
12
14.4
100台这样的风力发电机在一年里（总工作时间按4000h计算）获得的风能是____J，这相当于______kg焦炭完全燃烧所释放出来的能量（已知焦炭的热值是3×107J/kg）。在风力作用下，风机叶片产生的动力通过传动系统传递给发电机，发电机利用____的原理，把_____能转化为电能。如果一台风力发电机把风能转化为电能的效率为80%，那么该地区一台风力发电机的电功率为___kW.请你写出风能的一个优点：_____________________。
27．如下图所示为小明使用滑板车沿水平方向运动的情景，请回答：
当小明不再用力蹬车时，滑板车仍向前运动，说明了什么？回答 ： __________． 当小明站在滑板车上时，从力学的角度提出一个问题并回答：问题： ？ ________回答： _________ ．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A、物体漂浮，所以F浮=G物，因为F浮=ρ液gV排，G物=mg=ρ物V物g，所以ρ液gV排=ρ物V物g，因为V排＜V物，所以ρ液＞ρ物，即液体的密度大于物体的密度，故A错误；
BCD、物体的重力是作用在物体上的力，浮力也是作用在这个物体上的力，这两个力大小相等、方向相反且作用在同一直线上，所以这两个力是一对平衡力，不是相互作用力，故B正确，CD错误．
2、D
【解析】
A、如果灯泡L1短路，整个电路短路，电流表电压表示数都变为零，不符合题意；
B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零，不符合题意；
C、如果灯泡L1断路，不发光；电流表断路，电流表无示数，不符合题意；
D、如果灯泡L2断路，电流表测量L1支路电流不受影响，示数不变；电源电压不变，电压表示数不变，符合题意．
3、A
【解析】
A. 托里拆利最先借助水银实验，用转化法的思想为指导，即水银柱的压强等于大气压强，利用平衡法测出了大气压的数值，故A正确；
B. 卢瑟福在用a粒子轰击金箔的实验中发现了质子，提出原子核式结构学说，故B错误；
C. 安培定则，也叫右手螺旋定则，是描述通电螺线管的极性跟电流方向之间的关系的，是由安培总结出来的，但电动机不是安培发明的，故C错误；
D. 焦耳定律适用于任何电路，故D错误．
4、D
【解析】
试题分析：
A． 夏天冰棒周围冒“白气”，是空气中的水蒸气遇冷液化形成的，是液化现象，故A错误。
B． 擦在皮肤上的水变干，水由液态变为气态是蒸发现象，故B错误。
C． 冬天室外飘起的雪花，是空气中的水蒸气遇冷直接变为固态形成的，是凝华现象，故C错误。
D． 秋天早晨室外花草上的露珠，是液化现象，故D正确为答案。
考点：物态变化
5、D
【解析】
A、蒸发和沸腾是汽化的两种方式，说法错误，不符合题意；
B、所有气体都可以采用降低温度的方式可以液化，说法正确，与题意无关，不符合题意；
C、人从水中上岸后，身上有水，水在蒸发的过程中要吸热，使水和它依附的人体温度降低，说法错误，不符合题意；
D、图中游泳爱好者双臂抱拢在胸前，减小了身体的面积，从而减小了蒸发，说法正确，符合题意。
故选D。
6、D
【解析】
A．1kg某种燃料完全燃烧放出的能量，叫做这种燃料的热值，燃烧燃料不完时，放出的热量少，热值不变，故A错误；
B．燃料的热值与质量无关，因此2kg煤和1kg煤的热值一样大，故B错误；
C．由于不确定燃料的质量，不能计算煤放出的热量，故C错误；
D．燃料的热值是燃料本身的一种特性，与燃料的质量无关，不同的物质热值一般不同，
7、D
【解析】
A. 加热至沸腾一段时间后，大量水分汽化，水的质量减小，因此电子秤读数会减小，故A错误；
B. 水沸腾时，水的内部和外部同时发生剧烈的汽化现象，所以会产生大量的水蒸气，气泡中主要是水蒸气，故B错误；
C. 图中温度计的玻璃泡接触到了容器的底部，不能准确测出水的温度，故C 错误；
D. 水从液态变为气态，体积变大，水分子的间隔增大，故D正确．

二、填空题（本大题7小题，共21分）
8、360 90 增加物体的重
【解析】
试题分析：（1）动滑轮可看做是绳子股数为2的滑轮组，绳重和摩擦均不计时，
工人做的有用功：，
绳子末端的拉力，工人做总功：，
该装置的机械效率；
（2）在提升的重物相同时，可以减小动滑轮的重力、减轻桶重或加润滑油，提高机械效率；
在机械装置不变时，可以增加提起的沙子的重，提高机械效率．
考点：功的计算；功的计算；机械效率的计算．
点评：本题考查了功、机械效率的计算和提高机械效率的方法，关键是能体会清楚有用功、额外功、总功的含义。
9、4：1 8：1
【解析】
由图可知，当m甲=8g时V甲=1cm3，当m乙=2g时V乙=2cm3，则甲乙两种物质的密度分别为：ρ甲==8g/cm3，ρ乙==1g/cm3，；
质量相等的A、B两个实心正方体的体积之比：，
由V=L3可得，两正方体的边长之比：，
A、B两正方体的底面积之比：，
因水平面上物体的压力和自身的重力相等，所以，两物体对水平地面的压强之比：；
体积相等的A、B两个实心正方体的质量之比：，
因体积相等的两个实心正方体的底面积相等，所以，两物体对水平地面的压强之比：。
10、做功 减小
【解析】
（1）对物体做功，物体的内能增加。温度可能升高。
（2）减小接触面的粗糙程度可以减小摩擦力。
【详解】
刷冰时刷子和冰面之间有摩擦，克服摩擦做功，所以通过做功的方式增加了冰的内能；
冰的内能增加，温度升高，达到冰的熔点，并继续吸热，表面的冰开始熔化，冰壶和冰之间有水，从而减小了摩擦。
11、运动 电磁波
【解析】
运动和静止是相对的，都是相对于参照物来说的，物体位置发生变化则是运动的，否则是静止的；现代的移动电话是利用电磁波来传递信息的．电磁波的传播不需要介质．
【详解】
动车出站时，若以站台为参照物，车相对于站台来说位置发生变化，所以说车是运动的；
4G手机属于移动电话，所以4G网络传输信息是利用电磁波来实现的．
12、0.4 0.4 80％
【解析】
当电动机线圈不转，电能全部转化为电阻的内能，
由欧姆定律I=得,线圈的电阻：R===0.4Ω；
电动机的总功率：P总=U总I总=2V×1A=2W，
电动机的发热功率：P热=I2总R=(1A)2×0.4Ω=0.4W，
由公式W=Pt得，电动机的效率：
η=×100%=×100%=×100%=80%
13、变大；1；1
【解析】
试题分析：当金属圆柱体全部浸没在水中后，V排变为原来的3倍，根据F浮=ρ水gV排可知圆柱体受到的浮力情况，当圆柱体完全浸没时，测力计示数恰好为0牛，根据F浮="G" F拉，求得其重力，此时圆柱体上下表面压力差即为浮力大小．
解：由“用弹簧测力计吊着将其三分之一浸入水中，这时测力计的示数为10牛”可得，
F浮="G" F拉="G" 10N，
当金属圆柱体全部浸没在水中后，V排变为原来的3倍，根据F浮=ρ水gV排可知圆柱体受到的浮力浮力变大；
则此时圆柱体受到的浮力=3F浮=3（G 10N）="3G" 30N，
由此时弹簧测力计的示数为0牛，="G" F′可得，
3G 30N="G" 0，
解得G=1N，
此时圆柱体上下表面压力差即为浮力，即="3G" 30N="3×1N" 30N=1N．
故答案为变大；1；1．
【点评】本题属于浮力的基本计算，利用好称重法求浮力（F浮="G" F示）是本题的关键．
14、电磁波 260 2 变大
【解析】
人们可以通过遥控器上的天线发射的电磁波来控制无人机的飞行高度和速度；
在这10秒内无人机做的功W=Gh=mgh=(0.1kg+1.2kg)×10N/kg×20m=260J，
摄像机的重力G摄=m摄g=0.1kg×10N/kg=1N
无人机对摄像机的做的功W摄=G摄h=1N×20m=20J，
无人机对摄像机做功的功率P==2W，
匀速竖直上升过程中无人机的速度不变，高度变大，动能不变，重力势能变大，机械能包括动能和势能，机械能变大。

三、作图题（共7分）
15、
【解析】
做脚后跟A关于镜面的对称点A′，连接像点和眼睛O与镜面相交于一点O，即为入射点，连接AO、OB，则AO是入射光线，OB为反射光线，如下图所示：

16、
【解析】
根据平面镜成像的特点：像与物关于平面镜对称，所以分别连接AA/、BB/,然后分别找出它们的中点，连接两中点便是平面镜的位置，如图：

17、
【解析】
由题意可知，居民楼的楼道里灯泡亮的条件是：（1）必须是晚上亮，白天不亮；（2）必须有人经过，没人不亮；所以光控开关和声控开关不能独立工作，即串联；晚上，天黑光控开关闭合，有人走动发出声音，声控开关闭合，灯亮，说明两个开关不能独立工作，即两个开关串联，再和灯泡串联．设计电路如下：

四、实验题（本大题共5小题，共20分）
18、温度计、停表 温度达到熔点48℃，继续吸收热量
加热时间T/min
0
1
2
3
4
5
6
7
8
9
10
海波的温度t/℃

44

48

50

海波的状态

固态

固液共存状态

液态

3:4
【解析】
(1)试验中需要用温度计测量温度，用秒表测量所用的时间，加热时还要观察海波的状态变化情况；由乙图可知，海波在熔化的过程中，吸收热量，温度保持不变，熔点为48℃，海波的熔化条件是：温度达到熔点48℃，继续吸收热量；
（2）由图象可知，需要记录的数据有，图象的横坐标是加热时间T，纵坐标是海波的温度t，还要观察海波加热时的状态变化情况，依据海波熔化曲线分别记录了一次熔化前、熔化时、熔化后的数据和状态变化情况，根据以上分析，设计记录海波熔化过程的表格为：
加热时间T/min
0
1
2
3
4
5
6
7
8
9
10
海波的温度t/℃

44

48

50

海波的状态

固态

固液共存状态

液态

（3）由熔化图线，可知固态海波0-4min内，温度升高8℃，每分钟温度升高2℃；液态海波7min-10min内，温度升高8℃，每分钟温度升高 ℃，因为默认海波单位时间内吸热相等，海波固体、液态质量相同，由 可得液态海波与固态海波的比热容之比为： .
19、匀速直线 二力平衡 1.6 接触面越粗糙 不正确 将木块由平放改为竖放，用弹簧测力计拉着木块在水平面上做匀速直线运动
【解析】
（1）用弹簧测力计匀速拉动木块时，木块在水平方向上受到的力是平衡力，根据二力平衡的知识，此时摩擦力的大小等于弹簧测力计对木块拉力的大小；
（2）由图丙可知，弹簧测力计的分度值为0.2N，故弹簧测力计的示数为1.6N；
（3）根据题意和表中数据可以知道，甲、乙、丙三次实验中木块对木板的压力相同，木块与接触面的粗糙程度不同，所以可以得出的结论是：在压力一定时，接触面越粗糙，滑动摩擦力越大；
（4）在探究滑动摩擦力大小跟接触面积大小的关系时，应控制压力大小和接触面粗糙程度不变，改变木块与长木板之间的接触面积大小；小梦将木块沿竖直方向锯掉一半后，虽然接触面的粗糙程度没有改变，但木块对木板的压力减小了一半，所以得出的结论不正确，正确的做法应该是：将木块由平放改为竖放，用弹簧测力计拉着木块在水平面上做匀速直线运动．
20、325响度
【解析】
OE之间的距离s＝5×100m＝500m，由题意可知，声音从起点O处发出，观察员看到发令枪冒烟开始计时，看到E处同学举旗，计时终止，某次测得的时间是t=1.54s，则所测出的声音的速度v==325m/s；
声音的响度与发声体的振幅有关，同时也受距离发声体的远近的影响，E处同学比A处同学距离发声体远，所以E处同学听到的声音的响度比A处同学听到的声音响度明显要小，即响度明显不同。
21、30 大于
【解析】
（1）由图（2）知道，温度计的分度值为1℃，所以，温度计的示数是30℃．
（2）甲和液体乙的初温、质量相同，加热时间均相同，由转换法知道，吸收的热量相同，又因为液体甲的比热容为c甲，液体乙的比热容为c乙，且二者的关系是：c甲＞c乙，所以，由Q=cm（t﹣t0）知道，t＝t0+，即液体乙的最终温度大于液体甲的最终温度．
22、0-0.6A 右 电阻断路 5 甲 乙
【解析】
（1）电源电压为3V，待测电阻的阻值约为6Ω，由欧姆定律，电路中的最大电流约为：=0.5A，在实验中，电流表应该选择的合适量程是0-0.6A；
（2）变阻器按一上一下接入电路中与电阻串联，电压表与电阻并联，电流表与电阻串联，如下图所示：

（3）闭合开关前，滑动变阻器的滑片应移动到阻值最大处的右端；
（4）线路正确后，闭合开关时，若发现无论怎样移动滑动变阻器的滑片，电压表的示数始终为电源电压，电流表的示数几乎为零，电路故障的原因可能是电阻断路；
（5）排除故障后继续实验，某次测量的电压表和电流表的示数如图所示，电压表选用小量程，分度值为0.1V，电压为1.5V，电流表选用小量程，分度值为0.02A，电流为0.3A，由欧姆定律，此时测量的待测电阻R==5Ω；
（6）甲图中电流表测量是准确的，电压表测电阻与电流表的电压，根据并联电路电压的规律，电压表测量的电压偏大，由欧姆定律R=可知，测量的电阻偏大；
乙图中，电压表测量的电压是准确的，电阻与电压表并联，根据并联电路电流的规律，电流表示数大于R的实际电流，由欧姆定律R=可知，测量的电阻偏小。

五、计算题（本大题共2小题，共13分）
23、（1）0.5m/s （2）5W （3）16J
【解析】
（1）如图0～4秒内，小车通过的路程是2m，小车的速度： ；
（2）0～4秒内小明对小车做功： ，小明对小车做功的功率：；
（3）如图4～6秒内，小车匀速运动，小明水平推动小车的力等于摩擦力，，4～6秒内，行驶的路程是4m-2m=2m，小明对小车所做的功:.
24、1800焦
【解析】
由Q吸 =cm△t知道，铝块吸收的热量是：
Q吸=c铝 m△t=0.9×103 J/（kg•℃）×0.1kg×20℃=1.8×103 J=1800J。

六、综合能力题（本大题共3小题，共18分）
25、 1000 按桌子时，天花板光点A（或像A’）会发生偏移
【解析】
（1）过入射点用虚线作垂直于镜面的垂线即法线，根据反射角等于入射角用实线作出反射光线并用箭头表示传播方向，反射光线与天花板的交点用A点标注．如下图：

（1）过点A用虚线作镜面的垂线并延长，根据像到镜面的距离与物到镜面的距离相等，在镜面下方取点A'，使A'到镜面的距离等于A到镜面的距离．如上图：
（3）①受力面积为手与桌面接触面积0.01m1，则手对桌面的压强为p===1000Pa；
②受压桌子时，虽然桌面没有明显的形变，但观察到天花板上的光点A会发生偏移，则能证明桌面发生了微小形变．
26、1.728×1014 5.76×106 电磁感应 机械 96 清洁无污染
【解析】
（1）由表格数据知道，风速为10m/s时，一台风力发电机，1min获得的能量是7.2×106 J，所以，100台这样的风力发电机在一年里（总工作时间按4000h计算）获得的风能是：=1.728×1014J ；如果这些能量是由完全燃烧焦炭来获得，则焦炭的质量是： =5.76×106kg；
（2）在风力作用下，风机叶片产生的动力通过传动系统传递给发电机，是把机械能转化为电能，这是电磁感应现象；
（3）一台风力发电机，1min获得的能量是7.2×106 J，由知道，可以转化得到的电能是： =5.76×106 J，所以一台风力发电机的电功率是：=96 kW；
（4）风能属于可再生能源，风力发电其主要特点是取之不尽用之不竭，并且环保无污染；
27、（1）滑板车和小明具有惯性 (2）滑板车在水平方向受到什么力的作用？ 摩擦力
【解析】
试题分析：（1）惯性是物体保持原有运动状态不变的性质，运动的滑板车即使不再用力蹬时，仍向前运动，说明滑板车和小明具有惯性；(2）可从滑板车在水平方向或竖直方向受力的角度提出不同的问题．例如：滑板车在水平方向受到什么力的作用？滑板车会慢慢停下来是因为受摩擦力的作用．
考点：惯性；物体的受力分析
