山东省菏泽市2025-2026学年初三物理试题5月最后一卷试题
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示的电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S后，在滑片P从最左端向右移动到中间位置的过程中，下列说法正确的是

A．电流表A1和电流表A2的示数都变大 B．电路总功率变大，电压表V的示数不变
C．电路总功率变小，电压表V的示数不变 D．电流表A2和电压表V的示数都保持不变
2．下列关于功、内能和热量的描述中正确的是（　　）
A．物体的温度不变，内能一定不变
B．做功和热传递都能改变物体的内能
C．温度高的物体含有的热量比温度低的物体多
D．热量总是从内能大的物体向内能小的物体传递
3．关于电学知识，下列法正确的（　　）
A．如图，表盘上的“3000r/kW•h”表示电能表转盘转过3000圈，消耗电能3600kW
B． 如图，在家庭电路中，开关应接在火线和用电器之间

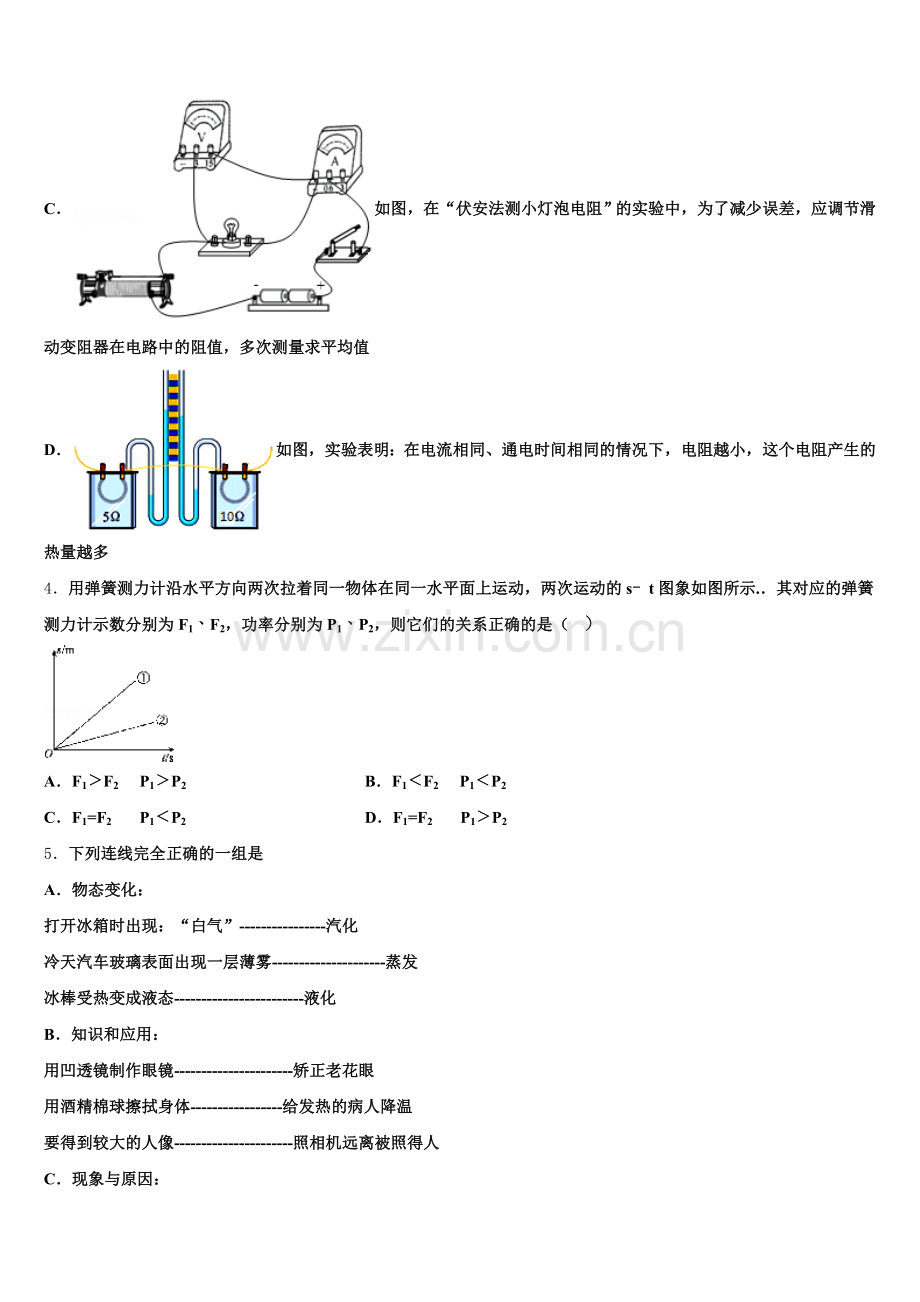

C．如图，在“伏安法测小灯泡电阻”的实验中，为了减少误差，应调节滑动变阻器在电路中的阻值，多次测量求平均值
D．如图，实验表明：在电流相同、通电时间相同的情况下，电阻越小，这个电阻产生的热量越多
4．用弹簧测力计沿水平方向两次拉着同一物体在同一水平面上运动，两次运动的s﹣t图象如图所示.．其对应的弹簧测力计示数分别为F1、F2，功率分别为P1、P2，则它们的关系正确的是（ ）

A．F1＞F2 P1＞P2 B．F1＜F2 P1＜P2
C．F1=F2 P1＜P2 D．F1=F2 P1＞P2
5．下列连线完全正确的一组是
A．物态变化：
打开冰箱时出现：“白气”----------------汽化
冷天汽车玻璃表面出现一层薄雾---------------------蒸发
冰棒受热变成液态------------------------液化
B．知识和应用：
用凹透镜制作眼镜----------------------矫正老花眼
用酒精棉球擦拭身体-----------------给发热的病人降温
要得到较大的人像----------------------照相机远离被照得人
C．现象与原因：
对同一物体在某一时刻是处于运动还是静止，两老同学都作出了正确的判断，
但得出的结论不同---------------所选参照物不同
人跳起后能继续向上运动一段距离-----------由于人具有惯性
水和酒精混合后总体积小于他它们的体积之和--------分子之间存在间隙
D．科学家与贡献：
阿基米德-------------总结出连通器的原理
托里拆利--------------发现大气压的存在
奥斯特--------------发现电流的热效应
6．下列一些关于生活中的物理现象及其解析正确的是
A．夏天，盛冷饮的杯子外壁出现水珠，这是水的汽化现象
B．夏天，在教室内洒水可以降温，是利用水的比热容大的原故
C．寒冬，在冰雪覆盖的路面上撒盐便于除雪，是因为盐可以提高冰雪的熔点
D．寒冬，房间窗户玻璃的内表面出现冰花，这属于凝华现象
7．小华同学在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调节到如图所示的位置，光屏中心正好出现清晰的像（未画出）．下列说法中正确的是

A．凸透镜的焦距为20cm
B．屏上的像是倒立缩小的实像
C．蜡烛燃烧变短，屏上像的位置会下降
D．取走光屏，则凸透镜不成像
二、填空题（本大题7小题，共21分）
8．如图所示，在厚玻璃瓶里装少量水，瓶口用跟打气筒连通的瓶塞塞紧，用力快速向瓶内打气，瓶塞向上跳起，瓶内有“白雾”产生。“白雾”的形成属于_____（填物态变化名称）过程。瓶塞向上跳起过程中，其能量转化与四冲程内燃机的_____冲程能量转化相同。

9．电热水器使用三线插头，分别与火线、零线和______线相连，小红家的电热水器内装有50kg的水，将其单独接入家庭电路中，热水器工作正常，要使热水器的水升高10℃，则这些水吸收的热量为_______J；在此过程中，热水器的热效率为70%，则如图所示的电能表的转盘会转过_________转．（不计热损失，c水=4.2×103J/(kg·℃）

10． 如甲图所示，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过________(选填“L1”或“L2”)的电流，b电流表的读数应为_______安。

11．【2017•绥化卷】德国物理学家欧姆，从1825年开始研究电流与电源及导线长度的关系，并于1826年归纳出了今天所称的欧姆定律，即：导体中的电流，跟导体两端的电压成 ____ ，跟导体的电阻成_____．
12．在“探究怎样使物体上浮或下沉”的实验中，小明用手将重1.5 N，体积为1.6 ×10–4 m3的苹果，当它全部浸没时，受到的浮力大小为_________N。松手后苹果将________（选填“上浮”或“悬浮”或“下沉”）。
13．如图所示的电路，电阻R1=3Ω、R2=2Ω．闭合开关S，电流表A的示数_____，电流表A1的示数_____（以上两空均选填“变大”、“变小”或“不变”），电压表的示数与电流表A的示数变化之比等于_____Ω．

14．进入泸州市古蔺黄荆老林风景区时，我们闻到了花香，这是花香分子的_____现象；不能随意丢弃饮料瓶，因为透明饮料瓶内进入水后，相当于一个凸透镜，对太阳光有_____作用，容易引发火灾。
三、作图题（共7分）
15．在自动化生产线上，常用传送带传送工件，如图所示，一个工件与传送带一起沿水平向右做加速运动，不计空气阻力，请在图中画出工件受到的所有力的示意图．

16．为了安全用电，请将独立工作的电灯和插座接到家庭电路。
（_____）

17．在图中，画出沿光滑斜面上向上运动的物体A的重力示意图。
（________）

四、实验题（本大题共5小题，共20分）
18．王宇同学总结两年来所做的物理探究实验发现：

（1）当要研究的物理量不易直接测量时，都要想办法把它们的大小间接表示出来．如：如图甲所示实验是让木块在水平面上做__________运动，通过读取弹簧测力计上的示数间接知道摩擦力的大小；乙实验中小球动能的大小是通过观察.比较物块B_________反映出来的．
（2）当要研究的物理量与多个因素有关时，都要采用_________法如：如图乙所示实验研究小球动能的大小与速度的关系就要多次改变速度的大小，同时控制小球的_____________不变．
19．某小组的同学在探究“平面镜成像的特点”时，将点燃的蜡烛A放在玻璃板的一侧，看到玻璃板后有蜡烛A的像（如图甲）。
此时用另一个完全相同蜡烛B在玻璃板后的纸面上来回移动，发现无法让它与蜡烛A的像完全重合。你分析出现这种情况原因可能是 __________。解决上面问题后，蜡烛B与蜡烛A能够完全重合，说明 _________。图乙是他们经过三次实验后，在白纸上记录像与物对应点的位置，他们利用和处理这张“白纸”上信息得出了实验结论是：①_______________；②________________。他们发现，旁边一组同学是将玻璃板和蜡烛放在方格纸上进行实验的，你认为选择白纸和方格纸中哪一种更好？（简略写出原因） ______________。
20．在利用光具座进行凸透镜成像的实验探究中：
如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑．由图可知，凸透镜对光线具有__________作用，该凸透镜的焦距是__________cm．将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：_____．调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、___________的实像（填写像的性质）；__________ (填光学仪器)就是利用这一成像规律工作的．如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向__________ (选填“靠近”或“远离”）透镜的方向移动．
21．爱米同学在实验室利用光具座“探究凸透镜成像规律的实验中”
（1）老师强调：烛焰、透镜、光屏三者中心必须在_____，可爱米组装成如图所示，此时也能在光屏中央成一个清晰的像。
（2）她在上述实验的基础上，将蜡烛向凸透镜靠近，为了使光屏上的像清晰，她不仅将光屏_____（选填“靠近”或“远离”）凸透镜，还应将光屏的高度调_____（选填“高”或“低”）些儿。可见调节“三心”多重要。
（3）请你在图中画出烛焰上任何一点通过透镜中心在光屏上成像的光路。
（____________）

22．在“探究导体中的电流与电压关系”的实验中，连接电路时，电键应处于______状态（选填“闭合”或“断开”）；在“探究物质质量与体积的关系”实验中，用量筒来测物体的____。在“探究杠杆平衡的条件”实验中，若将杠杆的中点支在支架上后，杠杆静止不动时的位置如图所示，则应调节_______，使杠杆在水平位置保持平衡；挂上钩码后，杠杆静止不动时的位置如图所示，则应调节_____，使杠杆再次在水平位置保持平衡，从而能直接从杠杆上读出动力臂和阻力臂的数值。

五、计算题（本大题共2小题，共13分）
23．在弹簧测力计下悬挂一个金属零件，示数是7.4N，当把零件浸没在密度为0.8×103kg/m3的油中时，弹簧测力计的示数是6.6N，求：
（1）金属零件所受浮力为多少？
（2）金属零件的体积为多少？
（3）金属零件的密度为多少？
（4）若把该金属零件放入水银（水银密度为13.6×103kg/m3）中，则该金属零件受到的浮力为多少？
24．某微电脑电热壶具有温度可调，自动抽水等优点，下表是该电热水壶的名牌，求

产品
EH-22
额定电压
220V
加热功率
1200W
容量
1.2L
（1）如图所示，小电动机将质量为1.2kg的水从桶中提升了0.5m，电动机对水做的功至少是多少？（g取10N/kg）
（2）电热水壶在额定电压下工作时的电流（保留一位小数）
（3）电热水壶正常工作时，将1.2kg水从20℃加热到100℃时，加热时间为7min求电热水壶的热效率．c水=4.2×103J/（kg•℃）
六、综合能力题（本大题共3小题，共18分）
25．如图所示，在西行的列车上，“我们新疆好地方，天山南北好牧场，戈壁沙滩变良田，积雪融化灌农庄”欢快的歌声，把人们带到了美丽的新疆．
天山上的冰雪是一个巨大的天然“水库”，冰雪熔化时的温度保持_____选填：“变”、“不变”；天山雪水灌溉农田时，为了使水资源得到充分利用，常用管道代替沟渠输水，这样做的好处是可以减少输水过程中水的_____和_____；新疆是远离大海的内陆地区，遇到干旱时节，当天空乌云密布时，人们用飞机把干冰固态二氧化碳撒向天空，实施人工降雨，这是通过干冰_____为气体来实现的．
26．如图甲所示，溢水杯中装满水（水的密度用表示），将一正方体木块（边长为）轻轻放入溢水杯中，木块静止时浸入水的深度为。现用一根轻细钢针对着木块上表面中心竖直向下施加压力，从慢慢增加，直到木块恰好完全没没水中。（解题时用、、表示相关量）

求木块恰好完全沒没水中时所受压力的最大值。在从增至过程中，木块浸没在水中的深度从增加到，推导出与间的关系式。将、关系式的图像画在图乙所示的坐标系中，并标出两端点的横、纵坐标。
27．阅读短文，解答问题．
指南针是我国古代的四大发明之一。司南是春秋战国时期发明的一种指南针，如图甲所示，它由青铜盘和磁勺组成，磁勺放置在光滑青铜盘的中心，可以自由转动。古文《论衡•是应篇》中记载：“司南之杓，投之于地，其柢指南”。司南的作用，放在地上，它的勺柄静止时指向南方。磁勺能够指示方向，是利用了地磁场对磁勺的作用。
若假想地磁场是由地球内部一块大磁铁产生的，图乙和丙所示的两个示意图中，能合理描述这块大磁铁的是___________司南的勺柄应为该磁体的___________（选填“N”或“S”）极。某物理研究所尝试利用一块天然磁石制作一具“司南”，图丁所示为天然磁石的磁感线分布情况，则应将磁石的___________（选填“A”、“B”、“C”或“D”）处打磨成勺柄
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
试题分析：图9电路可等效为下图。电流表相当于短路，电压表相当于断路。R1与R2并联，A1测测R1支路电流，A2测干路电流，V测R1两端电压（并联电路两端电压即电源电压）。闭合开关S后，在滑片P从最左端向右移动到中间位置的过程中，滑动变阻器R2接入电路电阻变小，读题知电源电压不变，故电压表V的示数不变，由欧姆定律得通过R2的电流变大，A1的示数不变，由并联电路干路上电流等于各支路上电流的和可得A2的示数变大，由P=UI得电路总功率变大。综上所述：A1的示数不变，A2的示数变大，电压表V的示数不变，电路总功率变大。对照各选项，B符合题意，选填B。

考点：动态电路分析，电表使用，并联电路电压、电流规律应用，欧姆定律应用。
2、B
【解析】
A．内能的多少与物体的质量、温度、状态有关，温度不是决定物体内能大小的唯一因素，应考虑其它因素．故A不符合题意．
B．改变物体内能的两种方式：做功和热传递，改变物体内能的两种方法是等效的；故B符合题意．
C．温度高的物体，含有的热量一定多；错误，热量不是状态量，不能说含有或者具有热量；故C不符合题意．
D．传递的条件是：有温度差；热传递的特点是：高温物体放出热量，低温物体吸收热量，热量从高温物体传给低温物体，但内能小的物体温度可能比内能大的物体温度高，因此热量也可能由内能小的物体传给内能大的物体．故D不符合题意．
3、B
【解析】
表盘上的“3000r/(kW•h)”表示电能表转盘转过3000圈，消耗电能1kW•h；在家庭电路中，开关要接在火线和灯之间；伏安法测电阻试验中，多次测量取平均值，目的是为了减小误差，由于灯丝电阻随温度的升高而增大，在“伏安法测小灯泡电阻”的实验中，多次测量求平均值无意义；电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比．
【详解】
A、“3000r/kW•h”表示电能表的转盘转3000转，消耗电能1kW•h，故A错；
B、在家庭电路中，开关要接在火线和灯之间，这样断开开关时，灯没有电，便于维修或换灯泡，故B正确；
C、由于灯丝电阻随温度的升高而增大，在“伏安法测小灯泡电阻”的实验中，调节滑动变阻器在电路中的阻值，多次测量求平均值无意义，故C错；
D、由Q＝I2Rt可知在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多，故D错．
故选B．
4、D
【解析】
由图像知道，木块两次都进行匀速直线运动，所以拉力等于滑动摩擦力，又因为两次拉着同一物体在同一水平面上运动，所以滑动摩擦力相等，即两次弹簧测力计示数F1=F2；由图象知道，第②次的运动速度v较小，由P=Fv知道，在当拉力相等时，速度越大，拉力的功率越大，所以，P1＞P2，故选D．
5、C
【解析】
A、打开冰箱时出现“白气”，是液化现象；
冷天汽车玻璃表面出现一层薄雾，是液化现象；
冰棒受热变成液态，是熔化现象；故A错误；
B、用凸透镜制眼镜可以矫正老花眼；
用酒精棉球擦拭身体给发热的病人降温，是利用了酒精汽化吸热的性质
要得到较大的人像，照相机靠近被照的人；故B错误；
C、对同一物体在某一时刻是运动还是静止两老同学都做出了正确的判断，因为所选参照物不同；
人起跳后能继续向上运动，是由于人具有惯性；
水和酒精混合后总体积小于它们的体积之和，说明分子间存在间隙；故C正确；
D、阿基米德发现了浮力原理；
托里拆利实验准确测量大气压的值，马德堡半球实验证明大气压的存在；
丹麦物理学家奥斯特发现磁效应；故D错误。
6、D
【解析】
A．夏天，盛冷饮的杯子外壁出现水珠，这是空气中热的水蒸气在冷的杯壁上液化形成的，故A错误．
B．夏天，在教室内洒水可以降温，是利用水的蒸发吸热的原理，故B错误．
C．寒冬，在冰雪覆盖的路面上微盐便于除雪，是因为盐可以降低冰雪的熔点，使冰雪能在低温下熔化，故C错误．
D．寒冬，房间窗户玻璃的内表面出现冰花，是由于空气中的水蒸气遇到冷玻璃放热凝华形成小冰晶，故D正确．
7、B
【解析】
A、根据图示信息可知，物距大于像距，成倒立缩小实像，此时u＞2f，即40cm＞2f，焦距大小为f＜20cm，故A错误；
B、能在光屏上成像，并且物距大于像距，只有u＞2f，2f＞v＞f，成倒立缩小实像，故B正确；
C、因为经过光心的光线方向不发生改变，则蜡烛变短时，像应该先上移动，故C错误；
D、凸透镜成像与有无光屏无关，所以取走光屏，则凸透镜仍能成像，故D错误．
故选B．

二、填空题（本大题7小题，共21分）
8、液化 做功
【解析】
做功可以改变物体的内能。对物体做功，物体内能会增加，物体对外做功，内能会减小。用力打气，对瓶内气体做功，气体内能增加，压强增大；继续打气，当瓶内气体压强大于大气压强，瓶塞跳起，水蒸气对塞子做功，内能减少，温度降低，瓶内的水蒸气液化形成小液滴，出现“白雾”；这个过程中水蒸气的内能转化为塞子的机械能，与四冲程内燃机做功冲程中能量转化相同。
9、地 2.1×106 3000
【解析】
为了安全，三线插头分别接火线、零线和地线；水吸收的热量为：Q吸=c水m△t=4.2×103J/(kg•℃)×50kg×10℃=2.1×106J；需要消耗的电能为：W===3×106J=kW•h，电能表转过的圈数是：kW•h×3600r/(kW•h)=3000r．
10、L1 1.2
【解析】
如图甲，电流表a与L1串联，测量L1的电流；
电流表b测量干路电流，因为并联电路的干路电流为各支路电流之和，所以b的示数应该大于a的示数，而乙图电流表a的指针偏转角度大，说明a电流表使用小量程，而b电流表使用大量程，分度值为0.1A，读数为1.2A。
11、 正比 反比
【解析】试题分析：德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
【考点定位】欧姆定律
12、1.6N 上浮
【解析】
当苹果浸没在水中时，排开水的体积就等于苹果的体积，即V排=V物=1.6×10−4m3，所以此时苹果受到的浮力：F浮=ρ水gV排=1000kg/m3×10N/kg×1.6×10−4m3=1.6N；因为G苹果<F浮，所以松手后苹果会上浮；
13、变大 不变 2
【解析】
开关闭合前，电路中只有R1，开关闭合后，R1、R2并联，A1测R1的电流，A测干路电流，由于总电压U一定，而，所以电流表A的示数增大；
R1两端电压不变，所以通过R1的电流也不变；
电压表V的示数从0变为U，其变化量等于电源电压U，流表A的示数由I1变为I，其变化量为I-I1= I2，二者之比为R2的阻值2Ω．
14、扩散 会聚
【解析】
我们闻到了花香，这是一种扩散现象，是由于花香的分子在不停地做无规则的运动形成的；
因为瓶中进入水之后，瓶中的水形状是中间厚、边缘薄，符合凸透镜的形状特点，对光有会聚作用，容易造成火灾。

三、作图题（共7分）
15、
【解析】
物体受到重力和支持力的作用，由于物体水平向右做加速运动，物体相对于传送带有向左的运动趋势，所以物体受到向右的摩擦力，则物体共受到三个力的作用，即重力、支持力和摩擦力，重力方向竖直向下，作用点在重心上，支持力方向竖直向上，作用点可画在重心上，摩擦力方向水平向右，作用点也可画在重心上．
16、
【解析】
（1）对于电灯接线的基本要求是：“火线零线并排走，零线直接进灯口，火线接在开关上，通过开关进灯头”。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【详解】
（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
（2）安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：

17、
【解析】
重力的方向是竖直向下的，过物体A的重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：

四、实验题（本大题共5小题，共20分）
18、（1）匀速直线；被撞出距离的远近（2）控制变量法；质量
【解析】
试题分析：（1）弹簧测力计显示拉力大小，要使滑动摩擦力等于拉力，木块要匀速直线运动．小球从斜面上滚下，小球撞击物块运动越远，小球对物块做功越多，原来小球的动能越多，所以通过小球撞击物块运动的远近来反映小球动能的大小．
（2）动能大小与物体的质量和运动速度都有关系，在研究小球动能的大小与速度的关系就要多次改变速度的大小，同时控制小球的质量不变，采用的是控制变量法
考点：物理学方法
19、玻璃板没有竖直放置 像与物体大小相等 物和像的连线与镜面垂直 物体和像到镜面的距离相等 见解析
【解析】
（1）实验时玻璃板要竖直放置，即垂直于桌面，如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合，就无法比较像与物的大小；
（2）实验时用完全一样的蜡烛是为了比较物体与像的大小关系，蜡烛与蜡烛的像能够完全重合，说明像与物体的大小相等；
（3）本实验是探究、验证平面镜成像的特点，所成的像是虚像；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等。他们下一步应该连接像与物的对应点，判断连线与镜面是否垂直；通过归纳处理即可得出如下结论：物和像的连线与镜面垂直，物体和像到镜面的距离相等；
（4）因为使用方格纸可以直接在纸上判断物体与像之间的位置关系，不用再进行测量，从而使实验步骤更加简单，所以选用方格纸比选用白纸好。
20、会聚 11.0 三者的中心不在同一高度等 放大 投影仪 靠近
【解析】
（1）平行光线经过凸透镜后会聚于一点，这一点就是焦点．焦点到光心的距离是焦距，根据图示中光屏在刻度尺上的位置，可以读出该凸透镜的焦距是11.0厘米．
（2）无论怎样移动光屏都不能在光屏上得到像，可能是物距小于焦距，成了虚像，不能成在光屏上．也可能是烛焰凸透镜光屏三者中心严重不在同一高度，像无法成在光屏上，或使烛焰在焦点上，不能成像．
（3）凸透镜成像的规律及其应用之一：当时，成倒立放大的实像，所以调整后，把烛焰放在距凸透镜16cm处时，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、放大的实像，投影仪就是利用此原理制成的．凸透镜成实像时，蜡烛远离透镜一段距离，物距增大，像距减小，所以光屏要靠近凸透镜．
21、同一高度 远离 高
【解析】
（1）为了保证探究凸透镜成像规律的实验中像成在光屏的中央，实验前需要需将烛焰、透镜、光屏三者中心调整在同一高度；
（2）图中所示烛焰高度相较透镜、光屏过低，所以当它靠近透镜时像会向上移动，所以实验中需要将光屏调高，根据凸透镜成实像特点，烛焰移动方向与像的移动方向相同，蜡烛靠近凸透镜，则像远离透镜，为了使光屏上的像清晰，光屏应远离透镜；
（3）通过透镜中心在光屏上成像的光路传播方向不变，如下图：

22、断开 体积 平衡螺母 钩码位置
【解析】
连接电路时，为保护电路，防止电路中的电流过大烧坏电路元件，电键应断开；
在“探究物质质量与体积的关系”实验中，需要测量物体的质量和体积，质量是用天平测量的，体积是用量筒来测量的；
在“探究杠杆平衡的条件”实验中，若将杠杆的中点支在支架上后，杠杆静止不动时的位置如图所示，即右端上翘，则应调节平衡螺母，使杠杆在水平位置保持平衡；挂上钩码后杠杆静止不动时的位置如图所示，则说明左边力与力臂之积偏大，则应调节右边（或左边）钩码的位置，使杠杆再次在水平位置保持平衡；当杠杆在水平位置平衡时，由于重力的方向竖直向下，所以，力臂大小即力的作用点与支点的距离，从而能直接从杠杆上读出动力臂和阻力臂的数值。

五、计算题（本大题共2小题，共13分）
23、（1）0.8N；（2）1×10﹣4m3；（3）7.4×103kg/m3（4）7.4N
【解析】
(1)金属零件所受浮力：F浮=G-F=7.4N-6.6N=0.8N；
(2)零件浸没在密度为0.8×103kg/m3的油中时，V排=V，由F浮=g可得：V=V排===1．
(3) 金属零件的质量：m===0.74kg，金属零件的密度：=7.4.
(4)已知水银密度为1.，金属零件的密度小于水银的密度，所以把该金属零件放入水银，该金属零件处于漂浮状态，则该金属零件受到的浮力F浮=G=7.4N．
24、（1）6J；（2）5.5A；（3）80%
【解析】
（1）电动机对水做的最少功：W=Gh=mgh=1.2kg×10N/kg×0.5m=6J；
（2）由表中数据可知，额定电压U=220V，额定功率P=1200W，电热水壶在额定电压下工作时的电流：；
（3）将1.2kg水从20℃加热到100℃，水吸收的热量：Q吸=c水m△t=4.2×103J/（kg•℃）×1.2kg×（100℃-20℃）=4.032×105J；
电热水壶消耗的电能：W电=Pt=1200W×7×60s=5.04×105J，
电热水壶的效率：．
答：（1）电动机对水做的功至少是6J；
（2）电热水壶在额定电压下工作时的电流5.5A；
（3）电热水壶的热效率80%．

六、综合能力题（本大题共3小题，共18分）
25、不变 蒸发 渗漏 升华
【解析】
冰雪熔化时的温度是：熔化过程中冰雪需要吸收热量．
用管道代替沟渠输水，这样做的好处是可以减少输水过程中水的蒸发和渗漏．
人们用飞机把干冰固态二氧化碳撒向天空，实施人工降雨，这是通过干冰升华，从空去中吸收热量使空气的温度降低，水蒸气液化形成小水珠．
故答案为不变蒸发，渗漏升华．
26、（1）（2）（3）
【解析】
根据题图和所求，本题考查了学生对阿基米德原理、漂浮条件、同一直线上力的合成的掌握和运用。木块恰好完全浸没水中时，对木块进行受力分析可得，木块受到的浮力等于木块的重力和压力的合力，据此求出木块恰好完全浸没水中时压力Fmax；根据木块受到的浮力等于木块的重力和压力的合力表示出F与x间的函数关系式；
【详解】
（1）F＝0时，F浮＝G，根据阿基米德原理可得：，
F＝Fmax时，F浮＝G+Fmax，
则Fmax＝F浮﹣G＝ ；
（2）F为一般值时，F+G＝F浮，F＝F浮﹣G，即：F＝ρa2gh﹣ ；
（3）当F=0时，；当物体刚好浸没在水中时，h=a, F＝Fmax=；故线段起点坐标（a，0），终点坐标（a，ρa3g）．如图所示：

27、丙 S C
【解析】
(1)地球是一个大磁体，地磁场的形状与条形磁铁相似，地磁场的南北极与地理南北极相反，即地磁的北极在地理的南极附近，故丙图正确。(2)磁勺的勺柄指南，根据地理的南极正是地磁的N极，异名磁极相互吸引，因此，勺柄为该磁体S极。(3)如(丁)所示，根据天然磁石的磁感线分布，可判断C端是S极，也就是磁勺的勺柄。
