2026年广东省广州市白云区初三校模拟考自选模块试卷
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样。当开关S闭合，滑片P移至a端时，电流表的示数为 1.0A，灯L正常发光；当开关S断开，滑片 P 移至b端时，电源电压U 和灯 L消耗的电功率P为（忽略温度对灯丝电阻的影响）（　　）

A．3V、1.5W B．3V、0.75W C．6V、1.5W D．6V、0.75W
2．生活中处处有物理，下列说法中错误的是
A．塑料吸盘能牢牢吸在玻璃上，说明分子间存在斥力
B．冬天很冷的时候搓手就感到暖和，是通过做功的方式改变内能
C．端午节米粽飘香，能闻到米粽的香味是由于分子做无规则运动
D．夏天在河边觉得沙子热得发烫而水却很清凉，是因为水的比热容大
3．图所示，是一把既能吹冷风、又能吹热风的电吹风机的简化电路，A是电动机，B是电热丝．下列说法中正确的是

A．电动机和电热丝不能同时工作
B．电动机和电热丝均能单独工作
C．电动机和电热丝同时工作时，它们两端的电压一定相等
D．电动机和电热丝同时工作时，通过它们的电流一定相等

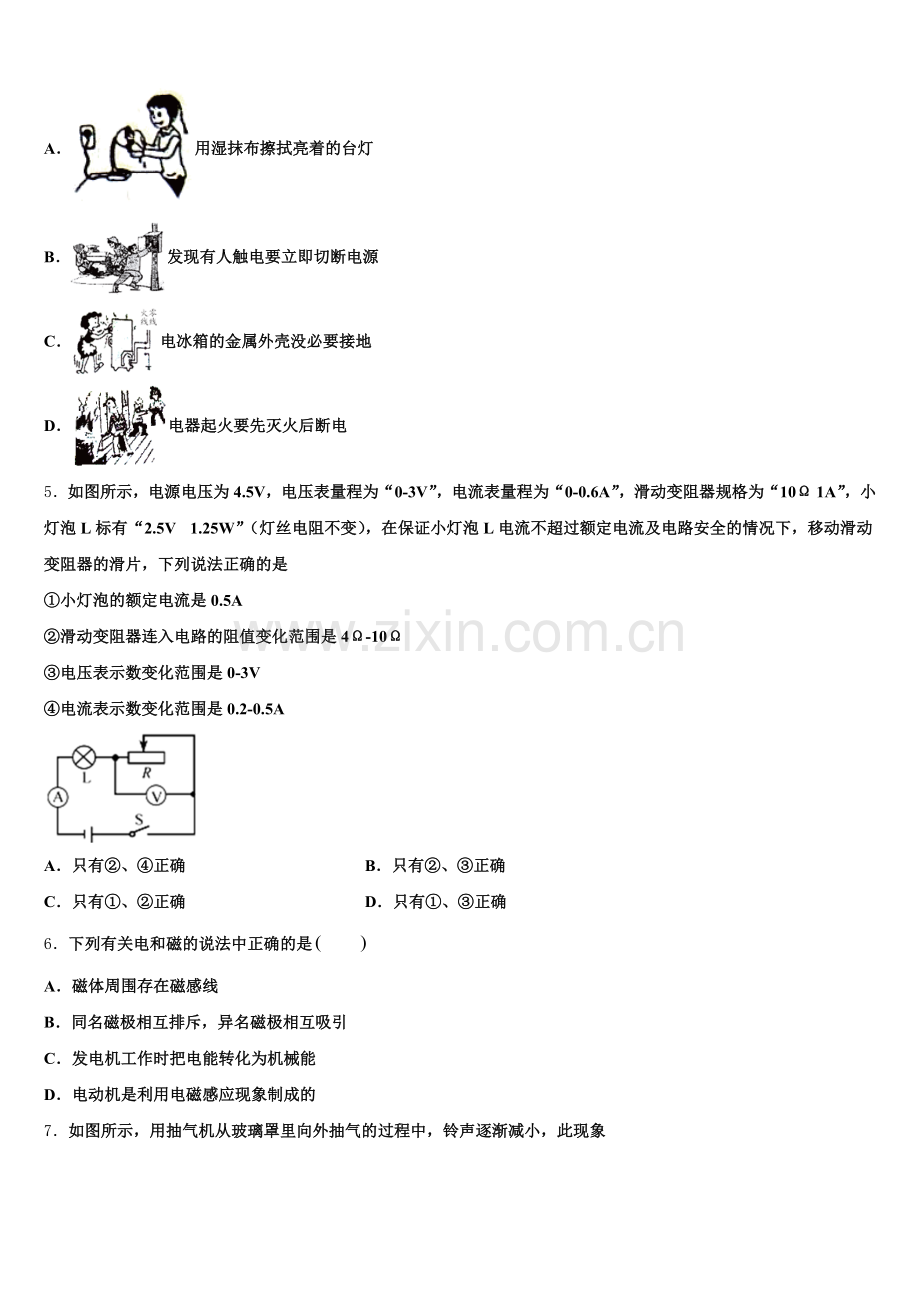

4．日常生活中，安全用电非常重要．下图所示的各种做法，符合安全用电原则的是
A．用湿抹布擦拭亮着的台灯
B．发现有人触电要立即切断电源
C．电冰箱的金属外壳没必要接地
D．电器起火要先灭火后断电
5．如图所示，电源电压为4.5V，电压表量程为“0-3V”，电流表量程为“0-0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流及电路安全的情况下，移动滑动变阻器的滑片，下列说法正确的是
①小灯泡的额定电流是0.5A
②滑动变阻器连入电路的阻值变化范围是4Ω-10Ω
③电压表示数变化范围是0-3V
④电流表示数变化范围是0.2-0.5A

A．只有②、④正确 B．只有②、③正确
C．只有①、②正确 D．只有①、③正确
6．下列有关电和磁的说法中正确的是　　
A．磁体周围存在磁感线
B．同名磁极相互排斥，异名磁极相互吸引
C．发电机工作时把电能转化为机械能
D．电动机是利用电磁感应现象制成的
7．如图所示，用抽气机从玻璃罩里向外抽气的过程中，铃声逐渐减小，此现象

A．可推理得出真空不能传声
B．可说明声音是由物体振动产生
C．可说明抽气机能减弱物体的振动
D．可说明空气变少，铃声的音调变低
8．在我们生活中,有很多对光的直线传播、反射、折射三种光学现象的描述和应用，以下场景属于同种光学现象的是（ ）
A．一石击破水中天一坐井观天
B．幻灯投影一照相摄影
C．湖畔垂柳成萌—一水面倒影如镜
D．小孔成像一平面镜成像
9．关于生活用电，下列做法中符合安全用电要求的是
A．用湿手按装在墙上的电灯开关
B．不使用连接导线绝缘皮老化、破损的移动插座
C．在未断开电源开关的情况下，用湿布擦拭电视机
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用．
10．电阻和并联，当通过的电流为时，则通过干路的电流为（ ）
A． B． C． D．
二、多选题（本大题共3小题，共12分）
11．在相同的溢水杯中分别盛满不同的液体，再放入两个完全相同的小球，如图所示．当小球静止时，甲、乙两杯中溢出液体的重力分别是0.4 N和0.5 N，取g=10N/kg，则下列说法正确的是

A．小球的质量是50 g
B．甲杯中小球受到的浮力小于0.4 N
C．甲杯中液体对杯底的压强等于乙杯内液体对容器底部的压强
D．甲杯内液体对杯底的压力小于乙杯内液体对杯底的压力
12．如图所示是小明探究导体回路的一部分在磁场中运动产生感应电流的实验情景（图中箭头表示导体的运动方向）．关于小明的探究实验，下列说法中正确的是

A．对比甲、乙两次实验可以探究感应电流方向与磁场方向是否有关
B．对比乙、丙两次实验可以探究感应电流方向与导体运动方向是否有关
C．对比甲、丙两次实验可以探究感应电流方向与磁场方向是否有关
D．对比乙、丁两次实验可以探究感应电流的产生与导体切割磁感线是否有关
13． “影”是生活中常见的现象，如“手影”、拍照片的“摄影”、电影院里看到的“电影”、景色在水中的“倒影”等，如题图所示，它们与物理知识对应关系正确的是
A．手影-光屏承接的实像
B．摄影-光的反射
C．倒影-光的反射
D．电影-倒立放大实像
三、填空题（本大题共5小题，共10分）
14．如图所示，电阻丝，它是研究“在相同时间内，电流通过导体产生的热量与__________关系”的实验装置；当通过甲的电流为时，则甲电阻丝在内产生的热量为__________．

15．如图1所示是我国华为公司在2017年3月9日推出的“荣耀8”手机，深受消费者青睐．该手机后置摄像头可达2000万像素，是一款高端智能机．其摄像头的镜头相当于一个凸透镜，如图2中甲、乙是用这款手机先后拍下同一小车的两张照片（设摄像头焦距不变），拍摄第二张比拍摄第一张摄像头离小车______（选填“远”或“近”）些．手机蓝牙是利用______（选填“超声波”“ 红外线”“ 电磁波”）来传递信息的．

16．如图所示电路、电源电压恒定，，，当S1闭合，S2、S3断开时，电流表的示数为0.3A，电源电压为________V；当S2闭合，S1、S3断开时，电流表示数为________A；当S2、S3闭合， S1断开时，电流表示数为________ A．

17．通过A和B两个电阻的电流与其两端电压关系如图，则电阻A的阻值为______Ω，将A和B并联后接在某一电源两端，已知电路中总电流 为0.6A，则电源电压为_______V，电阻A在30s内产生的热量为______J。

18．如图是某同学家中的电能表，现用它测量一只灯泡的实际功率．他关掉其他电器只让该灯泡工作，电能表转盘转过30转用时10min，这段时间灯泡消耗的电能是___KW•h，灯泡的实际功率是___W．

四、计算题（本大题共3小题，共29分）
19．如图1所示的电路中，电源电压恒定不变，R2＝30Ω，通过R1的电流随它两端电压变化关系如图2所示，求：
R1的阻值大小？当S1、S2、S3均闭合时，电流表的示数为0.5A，电源电压？当S1闭合，S2、S3断开时，电流表的示数为0.15A，R3消耗的功率？1分钟时间R3产生的热量？
20．在下图所示电路中，电源电源为9V且保持不变，灯泡上标有“6V 6W”字样，滑动变阻器上标有“15Ω 1A”的字样, 电流表的规格为“0～0.6A”,电压表的规格为“0～15V”．（假设小灯泡的电阻保持不变）求：
灯泡正常发光时的电流；当电流表示数为0.4A时，电压表的示数；为了保证电路安全，滑动变阻器接入电路中的最小阻值；电路消耗总功率的变化范围．（计算结果保留一位小数）
21．如图所示是某工地上一台塔式起重机吊臂上的滑轮组，它在60s内将重为9.0×103N的重物匀速吊起10m，作用在绳端的拉力为4.0×103N，请计算：
滑轮组做的有用功和额外功；绳端拉力的功率；滑轮组的机械效率．
五、作图题（本大题共2小题，共4分）
22．如图所示的水杯，在一个最小外力作用下所处于静止状态，作出此最小力的示意图．

23．如图所示为电磁铁强弱演示仪，其原理是当电磁铁的磁性增强时，小磁片因受到磁铁的作用而发生转动，使得磁针指示的数值增大，请在图中标出电流正负极．

六、实验探究题（本大题共3小题，共15分）
24．小波在“探究通电螺线管外部磁场的方向”实验中，组装了如图（1）所示电路，实验时：
可通过观察_____判断通电螺线管的磁极．为了探究通电螺线管外部磁场的方向与电流方向是否有关？实验中是通过_____来改变通电螺线管中电流的方向．如图（2）所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与_____的磁场相似．本实验经过改进，还可以探究通电螺线管外部磁场的强弱与电流大小的关系．请说出一种你的改进方法_____．
25．如图1所示，在做“观察水沸腾”的实验时，甲、乙、丙三组同学分别从图A、B所示的两套器材中任选一套来完成实验．（实验室已准备多套图A、B所示的装置），请回答：

（1）组装实验器材时，应按照_____的顺序（选填“自上而下”或“自下而上”）．
（2）甲组同学发现所测水的沸点高于100℃，他们选择的是图_____（选填“A”或“B”）所示的装置．
（3）乙、丙两组同学虽然选用的实验装置相同，但水开始沸腾的时刻不同，他们绘制的沸腾图象如图C所示，得到a、b两种不同图象的原因是水的_____不同．
（4）实验完毕，小云撤去酒精灯后发现水继续沸腾了一段时间，原因是_____．
（5）小丽观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如图2（a）、（b）所示，则图_____是水沸腾前的情况．水沸腾时，烧杯中不停地冒出“白气”，这些“白气”实际上是_____（选填“小冰晶”、“小水滴”或“水蒸气”）；
26．小明同学探究了“不同物质吸热升温的现象”，同时又探究了“不同燃料燃烧的放热能力”，他设计了两组实验装置如图所示．

（1）你认为探究“不同燃料燃烧的放热能力”应选用_________组器材（选填“甲”、“乙”）．
（2）除了图中已经呈现的器材，还需要用到其它测量工具．你认为两个实验都还要用到的其它测量工具是_______________；
（3）_________（选填“甲”、“乙”）组实验是通过升高的温度来反映物质吸收热量的多少
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
当开关S闭合，滑片P移至a端时，灯泡和变阻器并联，电流表测干路电流，由于灯泡正常发光，所以，电源电压是：
U=U变 =UL额 =6V，
通过灯泡的电流是：
，
则通过变阻器的电流是：
I变= I-IL额 =1A-0.5A=0.5A，
滑动变阻器的最大阻值是：

当开关S断开，滑片P移至b端时，灯泡与滑动变阻器的最大阻值串联，灯泡的电阻是：
，
此时电路中的电流是：

灯泡的实际功率是：
P实 =I′2 RL =（0.25A）2 ×12Ω=0.75W。
故只有D正确。
2、A
【解析】
A、塑料吸盘能牢牢吸在坡璃上，是因为受到大气压的作用，而不能说明分子间存在引力，故A错误；
B、冬天很冷的时候搓手感到暖和，是摩擦生热，是用做功的方式改变物体的内能，故B正确；
C、能闻到米粽的香味是扩散现象，是由于分子做无规则运动产生的，故C正确；
D、因为水的比热容大，相同质量的水和沙子相比，吸收相同的热量，水的温度变化小，所以夏天在河边觉得沙子热得发烫而水却很清凉，故D正确。
3、C
【解析】
由图可知，开关S1在干路上，开关S2在电热丝所在支路．
A．当开关S1、S2都闭合时，吹风机和电热丝是并联连接，并且同时工作，故A错误；
B．只闭合开关S2，电路为断路，电动机和电热丝都不工作，只闭合开关S1，电动机工作，电热丝不能单独工作，故B错误；
CD．因为并联电路两端电压相等，并联电路中干路电流等于各支路电流之和，所以电动机和电热丝同时工作时，它们两端的电压一定相等，但通过它们的电流不一定相等，故C正确，D错误．
4、B
【解析】
A. 湿抹布能导电，用湿抹布擦拭亮着的台灯，容易造成触电．不符合安全用电原则；
B. 当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电．符合安全用电原则；
C. 金属外壳的电冰箱的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故．不符合安全用电的原则；
D. 电器起火时，必须先切断电源，再救火，不符合安全用电原则.
5、C
【解析】
①由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．灯泡正常发光时的电压为2.5V，功率为1.25W，根据 可得，灯泡正常发光时电路中的电流： ，故正确；
④灯泡的电阻： ，串联电路中电流处处相等，灯泡的额定电流为0.5A，电流表量程为0∼0.6A，所以为使电路安全，电路中的最大电流：I最大=IL=0.5A，电压表示数最大为3V时,根据串联电路电压的规律,此时灯泡电压最小为：U′L=U−UV=4.5V−3V=1.5V，此时电流中电流最小，由欧姆定律可得，电路中的最小电流： ，所以电流表的示数范围为0.3A∼0.5A，故错误；
②电路中电流最小时，总电阻最大，滑动变阻器有最大值，根据串联电阻的规律，R变最大=R总最大−RL= ，电路中电流最大时，总电阻最小，滑动变阻器有最小值，则R变最小=R总最小−RL= ，所以滑动变阻器连入电路的阻值变化范围是4Ω∼10Ω，故正确；
③因变阻器允许连入电路中最小电阻为4Ω，所以电压表示数不可能为0，故③错误；
综合分析只有①、②正确，故C正确．
6、B
【解析】
A．磁感线是为了形象的描述磁场而引入的，实际上并不存在，故A错误；
B．由磁极间的相互作用可知，同名磁极相互排斥，异名磁极相互吸引，故B正确；
C．发电机利用电磁感应原理工作，将机械能转化为电能，故C错误；
D．电动机是利用通电导体在磁场中受力运动的原理制成的，故D错误．
注意分清楚研究电磁感应和磁场对通电导线作用力的两个原理，从能的转化看，两者是相反的，即电磁感应现象中将机械能转化为电能，而磁场对通电导线的作用力，将电能转化为机械能．
7、A
【解析】
由实验现象可知，把发声的电铃放在玻璃罩内，逐渐抽出其中的空气，听到的声音逐渐变小；当罩内接近真空时，虽然还能听到极微弱的声音，但可通过推理得出真空不能传声；该实验中，抽气机不能减弱物体的振动，也不能说明声音是由物体振动产生的，故A正确，BC错误．影响音调的因素是振动频率，而不是空气多少，故D错误．
8、B
【解析】
A、一石击破水中天，描述的是天空在水中的倒影，属于光的反射；坐井观天，属于光的直线传播，二者光学现象不同，不符合题意．B、幻灯机和照相机都是凸透镜成像的应用，都属于光的折射现象，符合题意．C、湖畔垂柳成荫，是光的直线传播形成的；水面倒影如镜，是光的反射现象，二者现象不同，不符合题意．D、小孔成像是光的直线传播现象，平面镜成像是光的反射现象，二者现象不同，不符合题意．
9、B
【解析】
A.不纯净的水容易导电，用湿手接已接电源的插座上的开关，容易发生触电事故，故A不符合安全用电要求．
B.电线的绝缘皮老化、破损时应及时更换，否则容易发生触电事故，故B符合安全用电要求．
C.湿布是导体，在未断开电源开关的情况下，用湿布擦拭电视机容易发生触电事故，故C不符合安全用电要求．
D.把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，没有接地保护，容易引发触电事故，故D不符合安全用电要求．
10、B
【解析】
解决此题的关键是知道并联电路各支路电压相等,干路的电流等于各支路电流之和,结合欧姆定律可以求解.
【详解】
ABCD．当通过的电流为时,根据欧姆定律变形公式:

因电阻和并联,所以两端的电压也是,根据公式,可以知道:

所以通过干路的电流:

二、多选题（本大题共3小题，共12分）
11、AD
【解析】
A.小球在乙杯液体中处于漂浮状态，小球此时受到的浮力等于小球的重力，又此时排开的液体的重力为0.5N，根据阿基米德原理可得，小球受到的浮力为0.5N，小球的重力为0.5N，小球的质量为m＝，故A选项正确；B.小球在甲杯中排开液体的重力为0.4N，根据阿基米德原理可得，甲杯中小球受到的浮力等于0.4N，故B选项错误；C.两个完全相同的小球在甲杯液体中沉在底部，在乙杯液体中漂浮在液面上，甲杯中液体的密度小于小球的密度，乙杯中液体密度大于小球的密度，甲杯中液体的密度小于乙杯中液体密度，又两杯中液体的深度相同，根据液体压强公式p＝gh可得，甲杯内液体对杯底的压强小于乙杯内液体对杯底的压强，故C选项错误；D.两个溢水杯的底面积相同，而甲杯内液体对杯底的压强小于乙杯内液体对杯底的压强，根据压强的变形公式F＝PS可得，甲杯内液体对杯底的压力小于乙杯内液体对杯底的压力，故D选项正确．故选AD．
12、ABD
【解析】
A. 图甲和图乙中，磁场方向不相同，导体运动方向相同，电流方向不同，即可以得到感应电流方向与磁场方向有关，故A正确；B. 图乙和图丙中，磁场方向相同，不同的是导体运动方向，可以说明感应电流的方向与导体运动方向有关，故B正确；C. 图甲和图丙中，磁场方向和导体运动方向都不相同，无法研究两者与感应电流的关系，故C错误；D. 图乙中，导体做切割磁感线运动，有感应电流产生，图丁中，沿磁感线运动，无感应电流产生，对比乙、丁两次实验可以探究感应电流的产生与导体切割磁感线是否有关，故D正确．故选ABD．
此题的实验中，涉及到感应电流方向、磁场方向、导体运动方向三个变量，若要研究他们之间的关系，就要用到控制变量法，那么就应该从四个图中的“变”与“不变”入手分析．
13、CD
【解析】
A. 手影是影子，光在沿直线传播过程中遇到不透明的物体，在物体的后面形成的光照不到的暗区叫影子，不是像，故A错误；
B. 摄影是利用凸透镜成倒立、缩小、实像，透镜是光的折射原理，故B错误；
C 倒影是平面镜成像，平静的水面相当于平面镜，平面镜成的像与物关于水面对称，所以是倒立的，其原理是光的反射，故C正确．
D. 电影是利用凸透镜成倒立、放大、实像，透镜是光的折射原理，故D正确；

三、填空题（本大题共5小题，共10分）
14、电流 2000
【解析】
如图，电阻R乙和R丙并联，再和电阻R甲串联在电路中，电阻相同，通电时间相同，通过电阻R甲和R乙的电流不同，根据控制变量法可知，是探究导体产生的热量与电流的关系；
甲电阻丝在100s内产生的热量：
Q甲＝I2R甲t＝（2A）2×5Ω×100s＝2000J；
15、近 电磁波
【解析】
摄像头的镜头相当于凸透镜，时，凸透镜成倒立、缩小的实像．分析比较甲、乙两图，汽车的像越来越大，即物距越来越小，所以拍摄第二张比拍摄第一张摄像头离小车近．
手机蓝牙是一种短距离的无线通信技术，所以是利用电磁波来传递信息的．
16、9 0.9 1.35
【解析】
[1]由电路图知,当S1闭合,S2、S3断开时,R1和R2串联入电路中,电流表测干路电流，由可得电源电压：U=IR总=0.3A×(10Ω+20Ω)=9V；
[2]由电路图知,当S2闭合,S1、S3断开时,为R2单电阻电路，
则电流表示数：；
[3]由电路图知,当S2、S3闭合,S1断开时,R1与R2并联，电流表测干路电流，由并联电路电压特点知：U=U1=U2=9V，由并联电路的电流特点和可得，电流表示数：
17、5 2 24
【解析】
由图象知道，当UA =UB =2V时，IA =0.4A，IA =0.2A，由欧姆定律知道， ， ，将A和B并联后接在某一电源两端，若电路中总电流为0.6A，由乙图知道，此时A的电流是0.4A，B的电流是0.2A，AB两端的电压是2V，即电源的电压是2V；电阻A在30s内产生的热量是：QA =WA =UIA t=2V×0.4A×30s=24J.
18、0.01 60
【解析】
∵每消耗1kw•h的电能，电能表的转盘就转过3000r，
∴电能表的转盘转过30r消耗的电能为：
W==0.01kw•h=3.6×104J，
而
t=10min=600s，
∴灯泡的实际功率为：
P实际==60W．

四、计算题（本大题共3小题，共29分）
19、（1）20Ω；（2）6V；（3）0.225W， 13.5J。
【解析】
（1）由图2知道，当U1＝2V时，I1＝0.1A，
所以，由欧姆定律知道：R1＝=＝20Ω；
（2）由电路图知道，当S1、S2、S3均闭合时，R1、R2并联，
由电阻并联的特点知道：R并＝ =＝12Ω，
由欧姆定律知道：U＝IR并＝0.5A×12Ω＝6V；
（3）当S1闭合，S2、S3断开时，由欧姆定律知道：U2＝I′R2＝0.15A×30Ω＝4.5V；
因为串联电路两端的电压等于各分电阻两端电压之和，
所以，R3两端的电压是：U3＝U﹣U2＝6V﹣4.5V＝1.5V，
R3消耗的功率是：P3＝U3I′＝1.5V×0.15A＝0.225W。
R3产生的热量是：Q＝W3＝P3t＝0.225W×60s＝13.5J；
20、（1）1A；（2）6.6V；（3）9Ω；（4）3.9W至5.4W
【解析】
解答：由于图可以看出灯泡和滑动变阻器串联电压表测滑动变阻器两端的电压，（1）灯泡正常发光时的电流：I==1A（2）当电流表示数为0.4A时，电压表的示数
根据P=得灯泡的电阻RL=6Ω, 当电流表示数为0.4A时，根据欧姆定律得灯泡两端的电压UL=IRL=0.4=2.4V电压表的示数UV=U=9V
（3）为了保证电路安全，电流表示数不超过0.6A，当电流表示数是0.6A时滑动变阻器接入电路中的最，此时灯泡两端的电压U2=IARL=0.6AΩ=3.6V, 滑动变阻器端的电压U滑=U=9V=5.4V则Rmin===9Ω（4）当电路中的电流最大时电路消耗的功率最大Pmax=UIA=9V=5.4W当滑动变阻器接入电路中的阻值最大时，电路消耗的功率最小此时电路中的电流Imin=电路消耗的.最小功率Pmin=UImin=9V0.43A=3.9W所以电路消耗总功率的变化范围3.9W至5.4W
21、（1）9.0×104 J ；3×104J；（2）2000W； （3）75%
【解析】
（1）根据题意知道，克服重力做的是有用功：W有用=Gh=9.0×103 N×10m=9.0×104 J；
由图知道，承担物重的绳子有3股，所以，拉力移动距离是：s=3h=3×10m=30m，拉力做的总功是：W总 =Fs=4.0×103 N×30m=1.2×105 J；由W总=W有用+W额知道，滑轮组做的额外功是：W额=W总-W有用= 1.2×105 J-9.0×104 J=3×104J；
（2）由 知道，拉力的功率是：=2000W；
（3）由 知道，滑轮组的机械效率是：=75%

五、作图题（本大题共2小题，共4分）
22、见解析
【解析】
根据题意，水桶在一个最小外力作用下保持静止，在力臂最长的情况下力最小．
如图水桶与地面接触点为支点，则水桶的最上沿作用动力的作用点，并以此作用点到支点的连线作为动力臂，此时力臂最长，最省力．
故连接水桶的右下角与左上角，然后过左上角作出垂直于此连线的动力F，方向斜向右，如图：

点睛：作杠杆上的最小动力F，是常考的内容之一，方法是先确定力的作用点，以此作用点到支点的距离作为力臂，此时力臂最长，即力垂直于此连线时最省力．
23、见解析所示
【解析】
据图能看出，当指针指示的数值增大时，此时的指针应向左偏，故该通电螺线管应排斥小磁片，据同名磁极相互排斥可知，该螺线管的左端应该是N极，右端是S极；
根据安培定则可知，电流应从电磁铁的右端流入，左端流出，所以电源的右端为正极，左端为负极；如图所示：

六、实验探究题（本大题共3小题，共15分）
24、小磁针N极的指向 对调电源正负极 条形磁体 增加电池节数或串联一个滑动变阻器(或电阻等)
【解析】
(1)小磁针静止时，N极所指的方向就是该处的磁场方向，磁场中某点的磁感线的方向与该点磁场方向一致，根据磁感线方向判断通电螺线管的磁极；
(2)通过改变电源正负极可改变电路中电流的方向，这样便可以探究电螺线管外部磁场的方向与电流方向是否有关；
(3)观察有机玻璃板上的小磁针分布状态，可知通电螺线管的外部磁场与条 形磁体的磁场方向一致；
(4)探究通电螺线管外部磁场的强弱与电流大小的关系，电路中电流的大小应可以发生改变，所以可以采用的方法是：增加电池节数或串联一个滑动变阻器。
25、自下而上 B 质量 石棉网、铁圈或烧杯底部的温度高于水的沸点 b 小水滴
【解析】
（1）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以先放好烧杯后，再调节温度计的高度，所以组装实验器材时，应按照自下而上的顺序；
（2）B装置有盖，水面上气压大，沸点高，所以甲组同学发现所测水的沸点高于100℃，他们选择的是B装置；
（3）由知，水的比热相同，升高相同的温度，水的质量不同，水吸收热量不同，需要的时间不同；
（4）由于石棉网、铁圈或烧杯底部的温度高于水的沸点，所以撤去酒精灯后，水能够继续吸热而沸腾一段时间；
（5）a图气泡在上升过程中气泡体积增大，所以是沸腾时的情况；b图气泡在上升过程中，体积逐渐减小，所以是沸腾前的情况；烧杯中冒出的“白气”是水蒸气遇冷液化形成的小水滴．
26、乙 天平 乙
【解析】
(1)研究不同燃料燃烧放热能力应用不同的燃料，因此选乙组器材．
(2)观察甲、乙两图，物质的质量都必须相等，因此还要用天平称量质量，即要用到相同的器材是天平；
(3)相同质量的同种液体，升高的温度反映燃料放出热量的多少，所以乙组是通过水温升高的度数或水温的变化来反映物质吸收热量的多少．
