2025-2026学年湖北省武汉市华师一附中下学期初三年级期末学习质量评估物理试题
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．关于下列四幅图中的现象，所对应的文字说法或解释正确的是
A．图示现象说明了太阳光是由红、绿、蓝三种色光混合形成的
B．皮影戏可利用光的反射原理来解释
C．水中的倒影是光的折射现象
D．透过鱼缸和水看的是鱼的虚像
2．科研人员研制的少儿“发电鞋”如图所示．鞋的内部安装了磁铁和线圈．当少儿走动时，会驱动磁性转子转动，线圈中产生电流，使得彩灯闪烁，提高了安全性，下列说法正确的是（　　）

A．发电鞋是利用电流磁效应原理制成的
B．发电鞋工作时将电能转化为机械能
C．发电鞋是利用电磁感应原理制成的
D．发电鞋是利用通电线圈在磁场里受力转动制成的

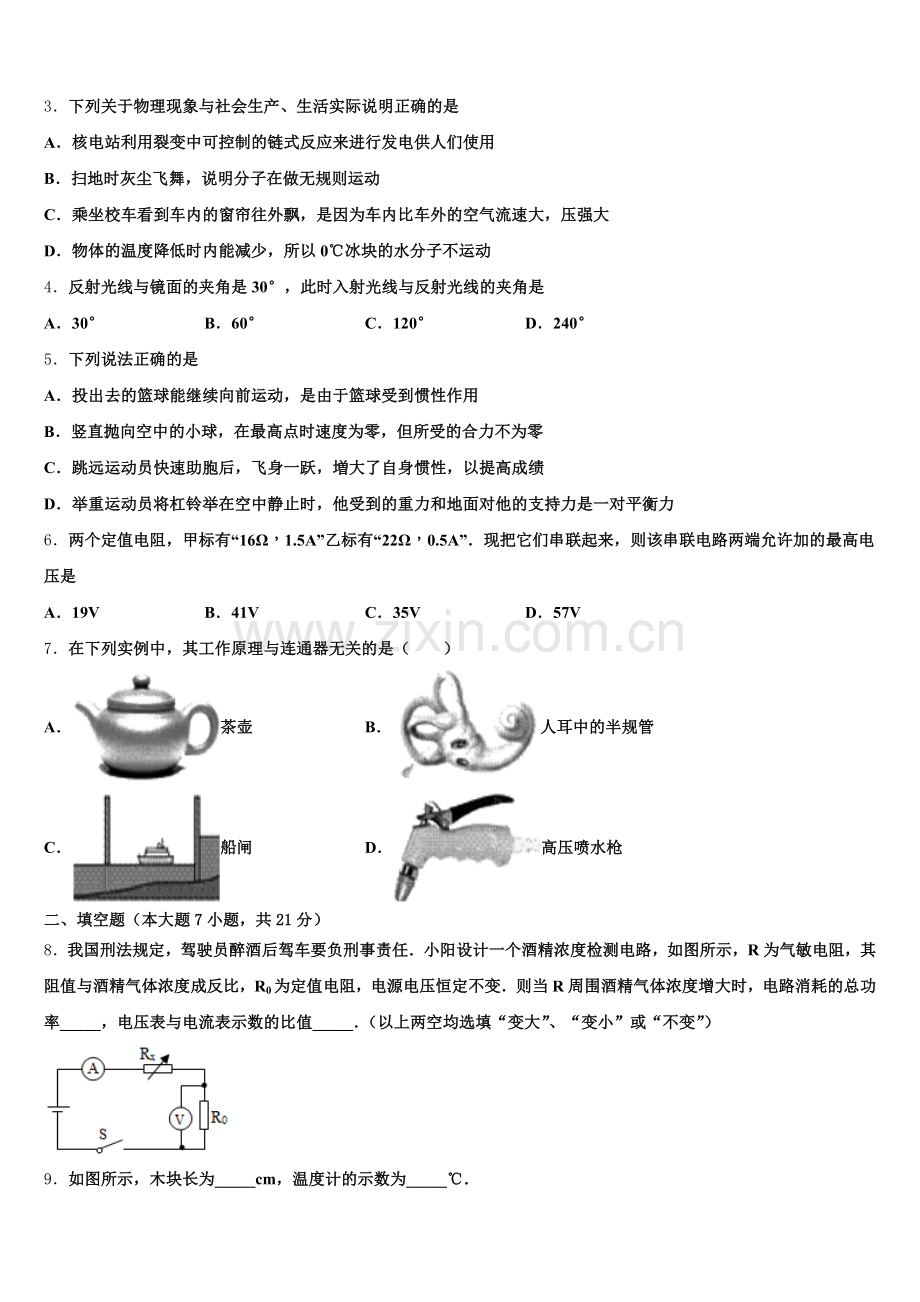

3．下列关于物理现象与社会生产、生活实际说明正确的是
A．核电站利用裂变中可控制的链式反应来进行发电供人们使用
B．扫地时灰尘飞舞，说明分子在做无规则运动
C．乘坐校车看到车内的窗帘往外飘，是因为车内比车外的空气流速大，压强大
D．物体的温度降低时内能减少，所以0℃冰块的水分子不运动
4．反射光线与镜面的夹角是30°，此时入射光线与反射光线的夹角是
A．30° B．60° C．120° D．240°
5．下列说法正确的是
A．投出去的篮球能继续向前运动，是由于篮球受到惯性作用
B．竖直抛向空中的小球，在最高点时速度为零，但所受的合力不为零
C．跳远运动员快速助胞后，飞身一跃，増大了自身惯性，以提高成绩
D．举重运动员将杠铃举在空中静止时，他受到的重力和地面对他的支持力是一对平衡力
6．两个定值电阻，甲标有“16Ω，1.5A”乙标有“22Ω，0.5A”．现把它们串联起来，则该串联电路两端允许加的最高电压是
A．19V B．41V C．35V D．57V
7．在下列实例中，其工作原理与连通器无关的是（　　）
A．茶壶 B．人耳中的半规管
C．船闸 D．高压喷水枪
二、填空题（本大题7小题，共21分）
8．我国刑法规定，驾驶员醉酒后驾车要负刑事责任．小阳设计一个酒精浓度检测电路，如图所示，R为气敏电阻，其阻值与酒精气体浓度成反比，R0为定值电阻，电源电压恒定不变．则当R周围酒精气体浓度增大时，电路消耗的总功率_____，电压表与电流表示数的比值_____．（以上两空均选填“变大”、“变小”或“不变”）

9．如图所示，木块长为_____cm，温度计的示数为_____℃．

10．我国家庭照明电路电压为_____伏；家中各用电器之间是_____连接（选填“串联”或“并联”）；同时使用的电器越多，电路中总电阻越_____
11．如图，将盛满水的圆柱形透明玻璃杯贴近书本，并逐渐增大玻璃杯子到书本的距离，尝试透过玻璃杯观看书上的鹦鹉图片（圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等），他所看到像不可能是___（选填“A”、“B”、“C”或“D”，下同）．在书本逐渐远离玻璃杯子的过程中，依次看到像是图乙中的___．

12．如图是航天员王亚平用铁圈和水在太空中给我们上的一堂别开生面实验课，透过水球，我们可以看到王老师倒立、缩小的_____（选填“实”或“虚”）像，现实生活中与这一成像原理相同的仪器有_____（填“投影仪”、“照相机”或“放大镜”）．

13．如图甲所示的电路中，电源电压不变，R0为定值电阻，R为电阻箱．闭合开关S后，调节电阻箱R的阻值，得到电压表示数U与电阻箱阻值R的变化关系如图乙所示，则可求出电源电压为________V，R0的阻值为_______ Ω．

14．光在真空中的传播速度是_________m/s.在光纤通信中，激光从光导纤维的一端射入，在内壁经过多次_________，从另一端射出，从而把它携带的信息传到远方.
三、作图题（共7分）
15．根据小磁针的指向标出图中通电螺线管的南北级和通电螺线管中的电流方向

16．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．

17．小磁针静止时的位置如图所示，请标出电源“+”“-”极和磁感线的方向．
（____）

四、实验题（本大题共5小题，共20分）
18．小明用秤、侧面有口的玻璃杯(溢出的水可直接用小烧杯接走)、水、细线等器材来测量一物块的密度。(水的密度为ρ水）
他在杯中装满水,记下此时秤的示数为m0,如图甲,然后将物块慢慢放入水中,当物体浸入水中的体积逐渐增大时,秤的示数_______。当物体沉在玻璃杯的底部时,放开手,如图乙,此时秤的示数为m1，m0____m1 。将物块取出后秤的示数为m2,则测出的物块密度的表达式ρ=____________。
19．如图甲是把20g某种固体碾碎后放入试管中，插入温度计后，再将试管放在装有水的烧杯中加热．根据实验数据画出的图象如图乙所示，回答问题：

（1）这种物质的凝固点是________℃；试管中的物质从B到C时内能_______（增大、减少、不变）
（2）若这种物质液态时的比热容c=3×103J/（kg•℃），则物质熔化过程中吸收的热量是_________J．固体时的比热容为c'=_______J/（kg•℃）．
20．在“探究光的反射规律”的实验中，小叶将平面镜水平放置，白色纸板竖直立在平面镜上，纸板由E、F两部分组成，可绕竖直接缝ON翻折，如图。

（1）小叶将一束入射光贴着纸板E沿AO射到镜面上O点，纸板E上会显示入射光束。要证明反射光线与入射光线和法线在同一平面内，写出此后应进行的操作和应收集的证据_________________
（2）实验时要让光贴着纸板E入射，是利用光_____________（选填：“漫反射”或“镜面反射”）以便显示光路。
（3）当入射光线沿NO射入时，反射角是__________________________
21．物理实验课上，老师让同学们测一只阻值约为150Ω的未知电阻Rx，现有一个电压约为1.5V的电源、一个电压表（量程0~3V，分度值0.1V）、一个电流表（量程0~3A，分度值0.1A）、一个5Ω的定值电阻R1、一个最大阻值为100Ω的滑动变阻器R2、一个开关和若干导线。请你合理选用器材设计一个实验，精确测出未知电阻Rx的阻值。
要求：（1）在方框中画出你设计的实验电路图（电路不可重组）根据你所设计的电路，写出主要实验步骤写出Rx的数学表达式（用已知量和测得量表示）
22．小鹭利用电流表和电阻箱测量小灯泡的功率,设计并连接了如图甲所示的部分实验电路。

甲
(1)请你添加一条导线,将图甲所示的实物图补充完整,并使滑动变阻器的滑片P右移时接入电路的阻值变大 _______________。
(2)闭合开关为S1,将开关S2扳向____(填“1”或“2”),调节滑动变阻器使电流表的示数为I1,如图乙所示,I1=____A。

乙
(3)将开关S2扳向另一端,保持________的阻值不变,调节________的阻值R,使电流表的示数仍为I1。
(4)若此时R=7.0 Ω,小灯泡的实际功率P1=____W。
(5)若小灯泡的额定电流为I0=2I1,以下关于额定功率P0与实际功率P1的数值关系。你认为最有可能的是（____）。
A．P0=2P1
B．P0=3P1
C．P0=4P1
D．P0=5P1
五、计算题（本大题共2小题，共13分）
23．有两只灯泡，A灯“6V 6W”，B灯“6V 3W”．A和B中电流随两端电压变化关系的图象如图甲所示．
将A、B并联接在6V电源两端，求干路上的电流；将A、B串联接在某电源两端，使B灯恰好正常发光，求此时A灯电阻；将A与一个滑动变阻器（20Ω 2A）串联接在6V电源两端，如图乙所示．调节滑动变阻器，当滑动变阻器的功率为A灯功率的两倍时，求滑动变阻器的功率．
24．如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I，关系图像如图所示。求：电源电压定值电阻的阻值滑动变阻器的最大阻值

六、综合能力题（本大题共3小题，共18分）
25．如图所示是深受年轻人喜爱的电动平衡车．
平衡车采用锂电池组提供电能，行驶时电动机把电能转化为平衡车的________能，实现了碳的零排放； 平衡车在行驶过程中，以车为参照物，车上的人是________的； 平衡车的轮胎表面有凹凸不平的花纹，是为了________（选填“增大”或“减小”）车轮与地面的摩擦力，防止平衡车打滑． 平衡车刹车的过程，伴随着能量从机械能转化为内能，内能散失到空气中，此过程中所有的能量总和________（选填“增大”“不变”“减小”）．散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有________性．
26．鸟撞飞机事件时有发生,是不是它们“瞎”了?研究发现雨燕等鸟类具有边飞边睡的能力,甚至还能长时间张开一只眼睛来观察飞行路径,避免与其它鸟类或物体碰撞.研究还发现,某种鸟类只有距离运动的物体30m内才逃离.由于飞机速度很快,所以它们就没有足够的时间来逃离,而引起撞机事件.综合上述信息,回答下列问题:：数据显示,一只0.5kg的鸟正面撞在迎面飞来的速度为720m/s的飞机上,就会产生1600N撞击力,对飞机造成损伤.假如撞击面积为0.01m²,则该撞击产生的压强是_____Pa如表是三种材料的相关参数,从飞机承受鸟类撞击能力和飞机自身重量考虑,最适宜用来制造飞机的材料是_____．
性质
材料A
材料B
材料C
抗压性（N/m2）
1.2×104
1.6×104
2.0×104
密度（kg/m3）
1.2×103
4.0×103
1.2×103
（3）如图，一架飞机以720km/h的速度向正前方O点的鸟迎头飞去，则飞机的头A点到达O点位置所需的时间是_____s，这也就是飞机留给该鸟逃离O点的时间．

27．阅读材料，回答问题。
手术时，需要利用电磁血流计来检测血流速度和血流量（血流量指单位时间内通过血管横截面的血液体积），其示意图如图所示，使用时，将血管（圆柱形）放置于两磁极之间，两金属电极a、b与血管壁接触，就会有微弱电流流过仪表显示出血流速度。
某实验小组用电磁血流计研究血管中血流速度与n的关系。n为病人心脏血管横截面积与正常人心脏血管横截面积的比值，测得病人心脏主动脉血管内血液匀速流动的速度v与n的数值如下表。
n
1.00
0.90
0.80
0.75
0.60
v/ms–1
0.180
0.200
0.225
0.240
0.300
研究表明，血管内血流速度会随血管横截面积的变化而变化，且血液匀速通过血管时，受到的阻力f与血液的流速v成正比，即f=kv，k为常数，血管横截面积越小，血液流速越快，受到的阻力越大，心脏的负担就越重。
某次测量时，仪表显示电流为2mA，电路中的电阻为100Ω，ab间电压为________V，电磁血流计的原理与_________（选填“电磁铁”、“电动机”、“发电机”）的原理相似，利用电磁流量计_________（选填“可以”或“不可以”）测量某食用油管道中油的流量。心脏主动脉血管的横截面积变化时，心脏推动血液流动的功率P随n的变化而变化。若当n=1时，心脏推动血液流动的功率P=P0，则当n = 0. 25时，心脏推动血液流动的功率P=____________。
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A、图中是三种颜色的光的混合，不能说明了太阳光是由红、绿、蓝三种色光混合形成的，故A错误；
B、皮影戏可利用光的直线传播原理来解释，故B错误；
C、水中倒影属于平面镜成像，平面镜成像是光的反射现象，故C错误；
D、装有水的圆形鱼缸，中间比边缘厚，所以装水的圆形鱼缸相当于一个凸透镜；当金鱼在“凸透镜”的一倍焦距以内时，就可以看到正立、放大的虚像，故D正确。
2、C
【解析】
由题意可知，人在行走时，人体带动磁铁运动，磁铁产生的磁场通过线圈，从而产生感应电流，所以“发电鞋”是利用电磁感应现象制成的，故AD错误，C正确；在电磁感应现象中，消耗机械能，得到电能，发电鞋工作时将机械能转化为电能；故B错误，故选C．
3、A
【解析】
A、核电站是利用重核裂变中的可控链式反应来进行发电供人们使用的，故A正确；
B、尘土飞扬是尘土在运动，是物体的机械运动，不能说明分子在做无规则运动，故B错误；
C、看到车上窗帘往外飘，是因为车外空气流速大压强小，车内空气流速慢压强大，从而产生向外的压力差，故C错误；
D、物体的温度降低时内能减少，分子运动会变缓，但不会停止，因此0℃冰块的水分子同样在运动，故D错误。
4、B
【解析】
反射光线与镜面的夹角是60°，则入射角为90°-60°=30°，根据光的反射定律，反射角等于入射角，因此反射角也是30°，因此入射光线与反射光线的夹角是30°+30°=60°
本题主要考查的是光的反射定律的应用，以及利用反射定律对反射角和入射角进行计算，属于基础知识的考查．
5、B
【解析】
A．投出的篮球能继续向上运动是由于惯性，而不是受到惯性，故错误；
B. 竖直抛向空中的小球，在最高点时速度为零，但接下来要竖直向下运动，所以它受的合力一定不为零，故B正确；
C．惯性是物体自身的一种属性，只与物体的自身质量有关，与其它因素无关，故C错误；
D. 举重运动员将杠铃举在空中静止时，他受到的重力与杠铃的重力之和与地面对他的支持力是一对平衡力，而他受到的重力和地面对他的支持力是大小不相等的两个力，故D错误；
6、A
【解析】
串联电路中电流处处相等，从题意可知，在电路中两个电阻的额定电流应相等，当把它们串连接入电路时，电路中允许通过的最大电流为0.5A，
则根据欧姆定律可知此时电路中的最大电压为：
U=IR=（16Ω+22Ω）×0.5A=19V；
故选A．
7、D
【解析】
A．茶壶的壶嘴和壶身下部是相通的，构成了连通器；
B．三条半规管内部是连通的，它们的工作原理是连通器原理；
C．船闸的上游与闸室下面通过阀门相通，当下游阀门关闭，上游阀门打开，上游与闸室内的水位逐渐相平，打开上游闸门，船就可以进入闸室；同理，船再进入下游，就通过了船闸．所以船通过船闸使用了两次连通器；
D．喷水枪是利用水的压强的原理制成的，无论结构还是原理都不符合连通器．
故选D．

二、填空题（本大题7小题，共21分）
8、变大 不变
【解析】
由电路图可知，定值电阻R0与传感器的电阻R串联，电压表测量定值电阻两端的电压，电流表测电路中的电流；根据气敏电阻阻值和酒精浓度的关系可知酒精浓度变化时R阻值的变化，根据欧姆定律可得电路中电流的变化，根据P=UI可知电路消耗总功率的变化；再根据欧姆定律结合定值电阻R0的阻值判断两电表示数比值的变化．
【详解】
由题意可知，气敏电阻阻值随酒精浓度的增大而变小，酒精气体浓度增大，R的阻值减小，电路总电阻变小，电源电压不变，由欧姆定律可知电路中的电流变大，根据P=UI可知电路消耗的总功率变大；电压表与电流表示数的比值等于定值电阻R0的大小，无论是酒精浓度增大还是减小，电压表与电流表示数的比值始终不变．
9、2.55 ﹣4
【解析】
刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体左侧与6.00cm对齐，右侧与8.55cm对齐，所以物体的长度为L＝8.55cm﹣6.00cm＝2.55cm；
在温度计上，10℃之间有10个小格，一个小格代表1℃，所以此温度计的分度值为1℃；液柱在0以下，说明温度低于0℃，温度计的示数是﹣4℃。
10、220并联小
【解析】
解：（1）我国家庭电路电压为220V；
（2）家中使用的各类用电器可以单独工作，互不影响，因此它们之间的连接是并联；
（3）家庭电路中，同时工作的用电器越多，相当于导体横截面积越大，所以总电阻就越小。
点睛：家庭电路中各用电器之间是并联的，用电器和控制本用电器的开关是串联的；
11、DABC
【解析】
因为左右方向的玻璃杯面是一个弧形样子，左右中间厚边缘薄，与凸透镜一样，所以是左右方向发生变化；
当物距小于焦距时，成正立放大的虚像，即左右变大；
当物距大于焦距小于二倍焦距时，成倒立、放大的实像，即左右颠倒；
当物距等于二倍焦距时，成倒立、等大的实像，即左右颠倒；
当物体大于二倍焦距时，成倒立、缩小的实像，即左右颠倒。
由于玻璃杯面上下相同(不是弧形样子)，不会起到放大作用，所以像与图片应该是左右发生变化，而上下与图片相同，故不可能出现D选项中的图片。
由以上分析可知，在书本逐渐远离玻璃杯子的过程中，依次看到像是图乙中的ABC.
12、实照相机
【解析】
图中水球具有中间厚、边缘薄的特点，因此水球相当于一个凸透镜；由凸透镜成像规律可知，实像都是倒立的，所以由图可知，我们看到的是王老师倒立、缩小的实像；生活中照相机与这一成像原理相同．
13、12 10
【解析】
由电路图可知，电阻箱与定值电阻串联，电压表测量电阻箱两端电压；根据R-U图象可知，当电阻箱接入电路的电阻为10Ω，对应的电压表示数为6V时，
因此此时电路中的电流：
I1=U1/R1=6V/10Ω=0.6A；
则根据串联电路的电压特点可知：
U=I1R0+U1 ①
当电阻箱接入电路的电阻为20Ω，对应的电压表示数为8V时，
因此此时电路中的电流：
I2=U2/R2=8V/20Ω=0.4A；
则根据串联电路的电压特点可知：
U=I2R0+U2 ②
由①②得：
I1R0+U1=I2R0+U2，
R0=U2−U1/I1−I2=8V−6V/0.6A−0.4A=10Ω，
电源电压
U=I1R0+U1=0.6A×10Ω+6V=12V．
14、3×108 反射
【解析】
光也是一种电磁波,在真空中的传播速度最大,为3×108m/s；任何一种电磁波在真空中的传播速度都是光纤通信是利用激光从光纤的一端射入，在内壁上多次反射后在另一端放射出来，然后在接收端，检测器收到光信号后把它变换成电信号，经解调后恢复原信息．

三、作图题（共7分）
15、
【解析】
由图知：小磁针的磁极为：左N、右S，那么根据磁极间的相互作用，可知螺线管的磁极为：左N、右S；则据安培定则可知，电流从螺线管的左端流入，右端流出，如下图所示：

16、
【解析】
根据光的反射定律，反射角等于入射角，即入射光线和反射光线的角平分线即法线，所以先做出法线，因为入射光线与反射光线的夹角为180°-60°=120°，因此反射角等于入射角等于60°，根据法线与平面镜垂直，做出平面镜的位置如图．

17、
【解析】
由于小磁针静止时，其右端为S极，左端为N极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N极．
外部磁感线由N指向S极；由安培定则可得电流由右侧流入，故具体如下图：

四、实验题（本大题共5小题，共20分）
18、不变 小于
【解析】
（1）将物块慢慢放入装满水的溢水杯中，水会溢出，溢出水的重力等于物块受到的浮力，当物体浸入水中的体积增大时，玻璃杯对秤的压力不变，所以秤的示数不变；
（2）当物体沉入玻璃杯底部时，放开手，玻璃杯对秤的压力增大，所以示数增大，即m0<m1；
（3）由甲丙可知溢出水的质量即物体排开水的质量；m排=m0-m2，物体的体积： ；由乙丙可知物块的质量：m=m1-m2，物块的密度：。
19、50 增大 3600 6×103
【解析】
（1）由图像可知，在BC段是熔化过程，不断吸收热量，内能增大，温度保持不变．所以该物质是晶体，熔点是50℃，同种物质的熔点等于它的凝固点，所以这种物质的凝固点是50℃；
（2）由图可知，CD段初温t0=50℃，末温t=90℃，液态物质由第6min到第8min内吸收的热量为：Q=cm（t-t0）=3×103J/（kg•℃）×0.02kg×（90℃-50℃）=2400J；该物质的熔化过程经历了3min，吸收热量为Q吸=×3min=3600J；
0-3min固态物质吸收的热量Q吸'= Q吸=3600J，初温是20℃，末温是50℃，
固态时的比热容为：c'==6×103J/（kg•℃）．
20、将纸板F沿着ON向后折；反射光线从纸板上消失 漫反射 0°
【解析】
（1）在实验过程中，若将纸板F沿着ON向后翻折，让光线仍贴着纸板沿AO方向射向镜面，此时在纸板F上不能看到反射光线，由此可以说明反射光线、入射光线和法线在同一平面内；
（2）在不同方向都能看到光的传播路径，是由于光在纸板上发生了漫反射而进入我们的眼里；
（3）当入射光线沿NO射入时，入射角是0°，根据光的反射定律，反射角等于入射角，则反射角等于0°。
21、详见解析
【解析】
根据题中“老师让同学们测一只阻值约为150Ω的未知电阻Rx”可知，本题考查测量电阻的方法。伏安法测电阻，要求测出待测电阻两端电压和通过它的电流。
待测电阻两端电压可由电压表直接测出。通过待测电阻的电流可由电流表测出，而根据电源的电压和待测电阻的阻值，可求出通过待测电阻的电流，由计算值可知电流值是非常小的，小于电流表的分度值，因而测不出电流值。
但我们可以测出滑动变阻器在最小阻值和最大阻值处电压表的示数，根据电源电压不变，列出一个等式，从而求出电阻值；
【详解】
方法一：
（1）电路图，如下图：

（2）实验步骤：
①按照电路图连接电路
②将滑片置于最左端，测出电源总电压U
③将滑片置于最右端，测出Rx两端电压Ux
（3）Rx表达式：
方法二：
（1）电路图：如下图：

（2）实验步骤：
①按照电路图连接电路
②将滑片置于最右端，测出电源总电压U
③将滑片置于最左端，测出Rx两端电压Ux
（3）Rx表达式：。
22、10.20滑动变阻器电阻箱0.28B
【解析】
试题分析：（1）滑动变阻器的滑片P右移时接入电路的阻值变大，说明滑动变阻器将左下接线柱接入了电路中，滑片向右移动时，离下接线柱越远，接入电路中的电阻值越大。
（2）此实验是先将灯泡接入电路，测量出流过的电流值，再将变阻箱接入电路中，调节变阻箱的电阻，使得电流值仍为刚才电流值，则电阻箱的电阻值就是灯泡的电阻。因此，闭合开关S1，将开关S2板向1，调节滑动变阻器使电流表的示数为I1，电流表0--0.6A， I1=0.2A。
（3）将开关S2扳向另一端，保持滑动变阻器的阻值不变，调节变阻箱的阻值R，使电流表的示数仍为I1。
（4）若此时R=7.0Ω，小灯泡的实际功率P1=I2R=（0.2A）2×0.7Ω=0.28W。
（5）若小灯泡的额定电流为I0=2I1，假定灯泡电阻不变，则额定功率P0=（2I1）2R=4I12R=4P1，但是灯泡的电阻随着温度的升高而增大，因此P0﹥4P1，最有可能的是选项D。
【考点定位】测量灯泡的功率

五、计算题（本大题共2小题，共13分）
23、（1）1.5A（2）4Ω（3）2W
【解析】
（1）将A、B并联接在6V电源两端时，两灯泡两端的电压相等，根据图象读出通过两灯泡的电流，根据并联电路的电流特点求出干路电流；（2）将A、B串联接在某电源两端，使B灯恰好正常发光，根据图象读出通过B灯的电流即为电路中的电流，再根据图象读出A灯两端的电压，根据欧姆定律求出此时A灯电阻；（3）将A与一个滑动变阻器串联接在6V电源两端时，通过它们的电流相等，根据P=UI可知R与A灯的电阻关系，根据串联电路的电压特点表示出电源的电压即可求出A灯和滑动变阻器两端的电压，根据图象读出电路中的电流，利用P=UI求出滑动变阻器的功率．
【详解】
(1)将A. B并联接在6V电源两端，因并联电路中各支路两端的电压相等，所以，两灯泡两端的电压均为6V，由图甲可知,通过两灯泡的电流分别为=1.0A,=0.5A，因并联电路中干路电流等于各支路电流之和，所以，干路上的电流：I=+=1.0A+0.5A=1.5A；
(2)将A. B串联接在某电源两端，因串联电路中各处的电流相等，且使B灯恰好正常发光，所以,由图象可知,电路中的电流I′==0.5A，此时A灯泡两端的电压=2V，由I=可得，此时A灯电阻：===4Ω；
(3)将A与一个滑动变阻器串联接在6V电源两端时，因串联电路中各处的电流相等，且滑动变阻器的功率为A灯功率的两倍，所以,由P=UI可知,=2，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=+==6V，解得：=2V,==4V，由图象可知，此时电路中的电流I=0.5A，则滑动变阻器的功率：=I=4V×0.5A=2W.
24、（1）6V （2） 10Ω （3）20Ω
【解析】
根据题中“电路图和两个电阻的U-I图象”可知，本题考查串联电路电流和电压的规律以及欧姆定律的应用。利用图像和串联电路的电压规律，结合欧姆定律列式计算，求出定值电阻的阻值和滑动变阻器的最大阻值。
【详解】
（1）由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，滑动变阻器两端的电压为0V，
由图象可知，甲为滑动变阻器的U﹣I图象，则乙为定值电阻R1的U﹣I图象；
由图象可知，当电路中的电流I＝0.2A，电阻R1的电压U1＝2V，滑动变阻器两端的电压U2＝4V，
因串联电路总电压等于各支路电压之和，
所以，电源的电压：
U＝U1+U2＝2V+4V＝6V，
（2）由可得，定值电阻R1的阻值：。
（3）滑动变阻器的最大阻值：。
答：（1）电源电压为6V；
（2）定值电阻R1的阻值为10Ω；
（3）滑动变阻器R2的最大阻值20Ω；

六、综合能力题（本大题共3小题，共18分）
25、机械 静止 增大 不变 方向．
【解析】
（1）平衡车行驶时电动机把电能转化为平衡车的机械能，实现了碳的零排放；
（2）平衡车在行驶过程中，以车为参照物，车上的人相对于车的位置没有改变，所以处于相对静止状态；
（3）平衡车的轮胎表面有凹凸不平的花纹，是通过增大车轮与地面粗糙程度来增大了摩擦力，防止平衡车打滑；
（4）根据能量守恒定律可知，在能量的转化和转移过程中，所有的能量总和是不变的，散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有方向性．
26、1.6×106Pa C 0.15s
【解析】
（1）鸟撞击飞机的压强为：；
（2）为了抗击鸟的撞击，飞机的材料的抗压性要大；为了减轻飞机的重量，应选用密度小的材料；对比可知，材料C符合以上两个条件；
（3）v=720km/h=200m/s，
飞机的头A点到达O点位置所需的时间：．
27、0.2V 发电机 不可以 16P0
【解析】
(1)根据I=可得：
电压U=IR=2×10−3A×100Ω=0.2V；
血液流动就会有微弱电流流过仪表显示出血流速度，其原理是电磁感应，故原理与发电机原理相似。
由于电磁流量计是将血液当作导体来进行测量的，而食用油是绝缘体，因此利用电磁流量计不可以测量某食用油管道中油的流量；
(2)由f=kv和P=Fv可知,心脏推动血液流动的功率P=kv2，故P与速度的平方成正比，而n与v成反比，因此P与n的平方成反比；
故n=1时,心脏推动血液流动的功率P=P0,则当n=0.25时,心脏推动血液流动的功率P=P0==42P0=16P0.
