山东省临沂市罗庄区、河东区、高新区三区2026年初三第二学期试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单选题（本大题共10小题，共30分）
1．下列现象中，不能体现“分子在不停地做无规则运动”的是
A．花香满园 B．尘土飞扬
C．樟脑丸变小 D．糖在水中溶解
2．夏天我们在吃冰棍儿时，会发现从冰棍儿上冒出“白汽”，而在冬天我们哈气时，一样也可以看到这种白汽，关于这两种白汽的形成过程的分析中正确的是
A．都是液化现象
B．都是汽化现象
C．夏天的“白汽”是液化现象，冬天的“白汽”是汽化现象
D．夏天的“白汽”是汽化现象，冬天的“白汽”是液化现象
3．如图所示的四种情景中，属于重力势能转化为动能的是

A．（a）图运动员把弯弓拉开将箭射出
B．（b）图跳伞运动员匀速下落
C．（c）图跳水运动员从空中下落
D．（d）图运动员骑自行车冲向坡顶

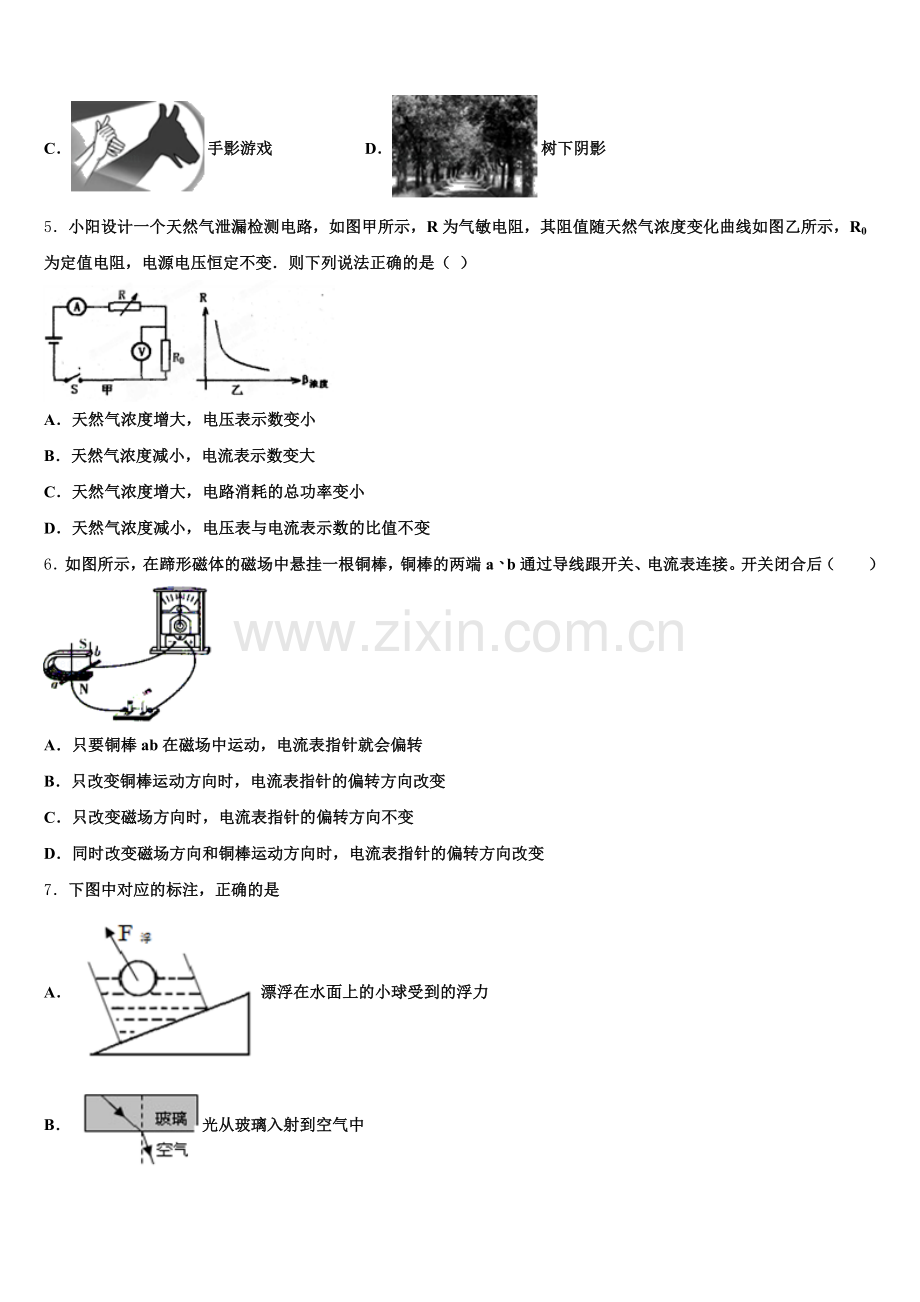

4．下列光现象与日食的形成原因不同的是
A．小孔成像 B．雨后彩虹
C．手影游戏 D．树下阴影
5．小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变．则下列说法正确的是（ ）

A．天然气浓度增大，电压表示数变小
B．天然气浓度减小，电流表示数变大
C．天然气浓度增大，电路消耗的总功率变小
D．天然气浓度减小，电压表与电流表示数的比值不变
6．如图所示，在蹄形磁体的磁场中悬挂一根铜棒，铜棒的两端a、b通过导线跟开关、电流表连接。开关闭合后（　　）

A．只要铜棒ab在磁场中运动，电流表指针就会偏转
B．只改变铜棒运动方向时，电流表指针的偏转方向改变
C．只改变磁场方向时，电流表指针的偏转方向不变
D．同时改变磁场方向和铜棒运动方向时，电流表指针的偏转方向改变
7．下图中对应的标注，正确的是
A．漂浮在水面上的小球受到的浮力
B．光从玻璃入射到空气中
C．通电螺线管周围的小磁针
D．人看到树木在水中的倒影
8．小明分别拿着体积相同的木块和石块，把它们都浸没到水中，同时松开手时，他看到木块上浮，石块下沉，在木块未露出水面前，下列说法正确的是
A．木块受到的浮力等于自身重力
B．石块受到的浮力等于自身重力
C．木块受到的浮力等于石块受到的浮力
D．木块受到的浮力大于石块受到的浮力
9．小华是一名普通的中学生，下列估测的数据中最符合实际的是
A．小华受到的重力大小约为50N B．小华能举起10N重的物体
C．小华游泳时受到水的浮力约为500N D．小华站立时对地面的压强约为10³Pa
10．图甲是发电机原理的示意图，图乙中的“o”表示图甲中的导线ab（观察的视线沿导线由b往a看），当它在磁场中分别转动到1-4位置时，远动方向已用箭头标出．下列说法正确的是

A．图甲的电路中没有电源
B．在位置1时，电路中不会产生感应电流
C．发电机产生的电流方向不变
D．在位置2时，电路中不会产生感应电流
二、多选题（本大题共3小题，共12分）
11．自然界的能量可以从一个物体转移到另一个物体，也可以从一种形式转化为其他形式。以下事例中，能量的形式发生了转化的是
A．燃油汽车在汽油机驱动下行驶
B．电动汽车在电动机驱动下行驶
C．原野上风吹动风车叶轮转动
D．冬天用电暖气为房间供暖
12．小明观察如图漫画，总结了四个观点，错误的是

A．甲图此刻人对箱子的推力等于箱子受到的摩擦力
B．乙图此刻箱子受到的摩擦力等于甲图此刻箱子受到的摩擦力
C．图丙此刻人对箱子的推力大于箱子受到的摩擦力
D．丙图箱子在同一水平面上滑动时受到的摩擦力大小不变
13．关于光现象说法正确的是
A．用凹透镜能矫正近视眼
B．照相时，被拍摄景物应在镜头二倍焦距以内
C．雨后天空中出现彩虹，说明白光是由各种色光组成的
D．观众能从多角度看到银幕上的图像，是由于光在银幕发生了镜面反射
三、填空题（本大题共5小题，共10分）
14．微信扫码是现在普及的沟通方式。如图所示，扫码关注公众号，当手机扫描二维码时，摄像头相当于_____透镜，当光照射到二维码的白色部分时，光被_____（填“反射”或“吸收”），再经过摄像头折射而成_____像（填“虚”或“实”），手机再通过解码就可以获取相关信息。

15．现有由同种材料制成的A、B两金属球，其中一个是实心的，它们的质量分别为128g、60g，体积分别为16cm3、12cm3 .实心球是　 ________（填“A”或“B”）球，它的密度为　 _____
16．如图所示，十堰人都爱吃牛肉面．牛肉面在制作过程中，很远的地方都能闻到香味，这是由于分子的______造成的．将一碗牛肉面端起来感觉很烫手，是由于通过______的方式增加了手的内能．夹起牛肉面的筷子是______杠杆选填“省力”、“等臂”或“费力”．

17．一个质量为0.06kg的鸡蛋悬浮在一杯盐水中不动时，它受到的浮力是_____N．当向杯中缓慢加清水时，鸡蛋将_____（选填“上浮”“悬浮”或“下沉”）．
18．如图所示，利用滑轮分别拉同一物体沿同一水平地面做匀速直线运动，其中属于定滑轮的装置是图________；属于省距离的装置是图__________．

四、计算题（本大题共3小题，共29分）
19．如图所示，体积为1×10-3米3、密度为5×103千克/米3的均匀实心正方体甲和盛有水的轻质柱形容器乙放在水平桌面上，乙容器的底面积为2×10-2米2。

①求甲的质量m甲；
②将甲物体浸没在乙容器的水中，测得甲物体放入前后水对容器底部的压强如下表所示：
水对容器底部的压强
放入甲物体前
放入甲物体后
p水(帕)
1960
2156
(a)求放入甲物体前乙容器中水的深度h水；请根据表中的信息，通过计算判断将甲物体放入容器时是否有水溢出？若无水溢出请说明理由；若有水溢出请求出溢出水的质量m溢水。
20．如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1：U2＝5：3，则电阻R1和R2的阻值之比是_____．

21．2月11日《桂林晚报》报导：为保障漓江游览持续稳定，满足春节“黄金周”游客的需求，保证磨盘山至阳朔航线的正常运行，思安江水库从2月12日16时开始向漓江补水至三月初，总补水的体积为2.7×107m1．试问：总补水的质量是多少？磨盘山至阳朔航线全长约为60km，游船早上8：00出发，12：00到达阳朔，游船的平均速度是多大？游客乘车从阳朔返回桂林时，60km路程用了1h，若旅游车发动机的平均牵引力为9000N，则旅游车发动机所做的功是多少？平均功率是多大？
五、作图题（本大题共2小题，共4分）
22．完成光路图。
（______）

23．下图是安装一盏电灯和一个大功率插座的实物示意图,A、B为保险丝,请在图上画出接线。

六、实验探究题（本大题共3小题，共15分）
24．小明利用如图所示的电路测量小灯泡的额定功率．滑动变阻器标有“”字样，电源电压恒为，小灯泡的额定电压为，额定功率小于，阻值为、、的三个定值电阻R．
请用笔画线代替导线，完成图甲中实物电路的连接．电路连接正确后，把滑片调到最左端，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，若故障只有一处，则故障可是： ____________．手除故障后，继续实验，收集的数据记录在表一中．当电压表的示数为时，电流表的示数加图乙所示，小灯泡的额定功率_______W．
表一
实验序号
1
2
3
4
电压/V
1.0
1.5
2.0
2.5
电流/A
0.26
0.29
0.32

（4）分析表一中的数据，可知实验中选用的是__________的定值电阻．小明完成上述实验后，去掉电流表，又多用了两个开关及一些导线，没有更换其它器材，设计了如图丙所示的电路，也完成了对小灯泡额定功率的测量，实验步骤下，请补充完整：
①闭合、，断开，移动滑片，使电压表的示数为__________V；
②________________，读出电压表的示数为U；
③灯泡额定功率的表达式为__________（用已知量和测量的最表示）．
25．在探究“凸透镜成像规律”的实验中．
（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm．

（2）如图乙，光屏上呈现清晰的像，此像的性质是_____的实像．若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像．
（3）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中_____处能观察到烛焰的像．

（4）如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像．则该眼镜是_____眼镜（近视/远视）．
26．某实验小组的同学在实验室进行以下热学实验：

（1）第一小组的同学想利用如图甲的实验装置来探究冰熔化的特点，这个装置是可行的，原因是：在一般情况下，外界的空气温度_________冰的熔点（选填“高于”“低于”）；同学 们根据数据推论出的图像如图乙，则 AB 段和 CD 段的倾斜程度不同的原因是：____________。
（2）第二小组的同学想利用如图丙的实验装置来探究水沸腾的特点，他们测出的水温将________（选填“偏高”“偏低”“不变”）。小明与小红虽然利用的实验装置相同，但将水加热到沸腾的时间不同，他们绘制的温度随时间变化的图像如图丁，分析图像可知：
①小红和小明得到 b、c 两种不同图像的原因可能是水的________不同。
②当地的气压可能________（选填“高于”“低于”“等于”）一个标准大气压。
参考答案

一、单选题（本大题共10小题，共30分）
1、B
【解析】
A．花香满园，是因为花香中的分子是在不断运动的，向四周扩散，使人们闻到花香，能表明分子在不停地做无规则运动，故A不符合题意；
B．尘土飞扬不是扩散现象，是宏观物体的机械运动，不能说明分子在不停地做无规则运动，故B符合题意；
C．衣柜里的樟脑丸过一段时间变小了，是扩散现象的结果，能表明分子在不停地做无规则运动，故C不符合题意；
D．糖在水中溶解是扩散现象的结果，能表明分子在不停地做无规则运动，故D不符合题意．
2、A
【解析】
试题分析：解决此题的关键是知道物态变化的名称，物质从固态变为液态的过程是熔化，物质从液态变为固态是凝固，物质从液态变成气态称为汽化，物质从气态变成液态称为液化，物质直接从固态变成气态的现象称为升华，物质直接从气态变为固态是凝华．
解：
夏天空气中有大量的水蒸气，水蒸气遇到冷的冰棍液化形成小水滴，即“白气”；
冬天，嘴里呼出的“白气”，是由嘴中呼出的水蒸气遇冷发生液化而形成的小水珠；
因此二者都属于液化现象．
故选A．
【点评】该题通过生活中的各种现象考查了学生对物态变化的理解情况，解题的关键是先搞清楚变化前后物体的状态，再确定物态变化名称．
3、C
【解析】
运动员把弯弓拉开将箭射出，是弹性势能转化为动能的过程．A不符合题意．
跳伞运动员匀速下落，质量不变，速度不变，动能不变，高度变小，重力势能减小，总机械能减小．B不合题意．
跳水运动员从空中下落，质量不变，速度增大，动能增大，高度减小，重力势能减小，此过程中，重力势能转化为动能．C符合题意．
运动员骑自行车冲向坡顶，运动员和自行车的质量不变，速度减小，动能减小，高度增大，重力势能增大，此过程中，动能转化为重力势能．D不符合题意．
4、B
【解析】
小孔成像、手影游戏和树下阴影都是光的直线传播形成的；雨后彩虹是光的色散形成的，因此不同的是B项．故选B．
5、D
【解析】
因为由气敏电阻的阻值随天然气浓度变化曲线可知，气敏电阻的阻值随天然气浓度的增大而减小，所以当天然气浓度增大增大时，串联电路中的总电阻减小，由I＝可知电路中的电流增大；由U=IR可知，定值电阻R0的电压增大，即天然气浓度增大电压表示数增大；由 P＝UI可知，电路消耗的总功率变大；电压表与电流表示数的比值等于R0的阻值，是不变的．故选D．
6、B
【解析】
（1）产生感应电流的条件：闭合电路中的部分导体，在磁场中做切割磁感线运动，就会产生感应电流．（2）感应电流的方向与导体运动方向和磁场方向有关．
【详解】
A. 产生感应电流的条件：闭合电路的一部分导体在磁场中做切割磁感线运动，电路中产生感应电流。只有铜棒在磁场中做切割磁感线运动时，才能产生感应电流，电流表指针才会偏转，故A错误；BCD、感应电流的方向与导体运动方向有关，也与磁场方向有关，只改变铜棒运动方向或磁场方向，电流表指针的偏转方向发生改变，同时改变导体运动方向和磁场方向，电流表指针的偏转方向不变，故B正确，CD错误。故选B.
7、C
【解析】
A．漂浮在水面上的小球受到的浮力方向竖直向上，故A错误；
B．光从玻璃入射到空气中折射角大于入射角，折射光线向远离法线方向偏折，故B错误；
C．由安培定则可知通电螺线管左端为N极，右端为S极，磁感线由N到S可知，放到其上端小磁针方向左端为S极，右端为N极，故C正确；
D．人看到树木在水中的倒影由光的反射形成，故D错误．
8、C
【解析】
本题主要考查对浮力大小与物体浮沉的条件的记忆：
（1）一切浸在液体或气体中的物体都受到竖直向上的浮力，物体所受浮力的大小既与物体排开液体的体积有关，又与排开液体的密度有关。
（2）物体的沉浮与物体的重力大小以及物体所受浮力的大小无关，它是由物体所受重力与浮力的合力决定。当合力向上则物体上浮；当合力向下，则物体下沉；当合力为0，则物体处于漂浮或悬浮状态。
【详解】
体积相同的木块和石块，把它们都浸没到水中，则他们所受到的浮力大小相等，所以选项C正确、D错误。
松开手后木块上浮，说明木块所受的浮力大于其自身重力，故A错误。
石块下沉，说明石块所受的浮力小于其自身重力，故B错误。
故选：C。
此题考查物体浮沉条件及其应用，知道影响浮力大小的因素和决定物体浮沉的条件是本题的解题关键。
9、C
【解析】
分析：首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
解答：A、小华的质量一般在100斤即50kg左右，根据重力与质量的关系可得重力；故A错误；
B. 小华能举起大约300 N重的物体，10N太轻了；故B错误；
C、游泳时所受浮力与重力接近，由A可知，故中学生在游泳时所受浮力约500N；故C正确；
D、小华的体重在G=500N左右，双脚与地面的接触面积在左右，站立在水平地面上时对地面的压强为．故D错误；
故选C
【点睛】对于生活中数据的估测，应从实际的角度出发进行判断，也可从自己的角度出发判断，如自己的身高、自己的体重、站立式对地面的压强等方面来与题目中的数据比较，只要相差不大，即该数据就是合理的．
10、B
【解析】
A. 发电机的原理是电磁感应现象，将机械能转化为电能，线圈就相当于电源，故A错误；
BD、小圆圈“◯”表示垂直于纸面、绕垂直纸面的轴转动的一根导线，它是闭合电路的一部分，图中磁感线方向水平向右，1的运动方向与磁感线方向平行，不切割磁感线，不能产生感应电流；2、3、4的运动方向切割磁感线，能产生感应电流．故B正确，D错误；
C. 发电机线圈中产生的感应电流的大小和方向都随时间作周期性的变化，故C错误．

二、多选题（本大题共3小题，共12分）
11、ABCD
【解析】
A. 燃油汽车在汽油机驱动下行驶，是将内能转化为机械能，符合题意；
B. 电动汽车在电动机驱动下行驶，是将电能转化为机械能，符合题意；
C. 原野上风吹动风车叶轮转动，是将风能转化为叶轮的机械能，符合题意。
D. 冬天用电暖气为房间供暖，是将电能转化为内能，符合题意。
12、BC
【解析】
A、甲图中人用水平推力推木箱，但没有推动，说明此时木箱处于平衡状态，所受的推力和摩擦力是一对平衡力，即这两个力大小相等，故A正确；
B、乙图中表示人用更大的推力，但木箱仍然没有推动，说明木箱处于平衡状态，所受的推力和摩擦力是一对平衡力，这两个力大小相等，即此刻箱子受到的摩擦力大于甲图此刻箱子受到的摩擦力，故B错误；
C、丙图中表示木箱在水平地面上已运动起来，但人已经摔倒，不再对木箱施加推力，故C错误；
D、丙图中木箱在水平地面上运动，由木箱和水平地面没有改变，所以受到的摩擦力大小不变，故D正确．
13、AC
【解析】
（1）近视眼成像在视网膜前方，戴凹透镜进行矫正；远视眼成像在视网膜后方，戴凸透镜进行矫正；
（2）照相机成像时，物距大于二倍焦距；
（3）白光经过三棱镜后分解成七种颜色的光叫做光的色散；
（4）光的反射分为镜面反射和漫反射，镜面反射发生在光滑物体表面；漫反射发生在粗糙物体表面。
【详解】
A、近视眼的晶状体的凸度较大或眼球前后径过长，形成的像就会落在视网膜的前方，凹透镜对光有发散作用，可以佩戴凹透镜让像成在视网膜上，故A正确；
B、照相时，被拍摄景物应在镜头二倍焦距以外，成倒立、缩小的实像，故B错误；
C、当太阳光射入雨后空气中的小水滴时，太阳光经过小水滴分解成七种颜色的光，从而形成彩虹，说明白光是由各种色光组成的，故C正确；
D、银幕是凹凸不平的，光照射到银幕上会发生漫反射，不同方向的人们都能看到银幕上的图像，故D错误。
故选AC。

三、填空题（本大题共5小题，共10分）
14、凸 反射 实
【解析】
当光照射到二维码的白色部分时，白色部分能够反射所有色光；手机的镜头相当于凸透镜，手机摄像头是利用物距大于二倍焦距时，成倒立缩小实像的规律工作的，即二维码反射的光经过摄像头的折射而成实像，手机再通过解码就可以获取相关信息。
15、A 8×101
【解析】
A、B两金属球的密度分别为：
ρA===8g/cm1，
ρB===5g/cm1，
∵同种材料制成的A、B两金属球，实心金属球的密度大于空心金属球的密度，
∴A球是实心的，且密度ρ=ρA=8g/cm1=8×101kg/m1．
16、无规则运动 热传递 费力
【解析】
端上一碗牛肉面，香味扑鼻而来，这时扩散现象，是由于分子的无规则运动造成的．
端碗时很烫手，碗放热，手从碗吸收了热量，是通过热传递方式增加了手的内能．
筷子在使用的过程中相当于是动力臂小于阻力臂的杠杆，属于费力杠杆．
重点是分子运动、热传递改变物体内能及杠杆的分类，注意牢记改变物体内能的两种方式，即热传递和做功，两种方式对于内能的改变是等效的，两种方式很容易区分，做题不难．
17、0.6N ； 下沉
【解析】
（1）鸡蛋重：
G=mg=0.06kg×10N/kg=0.6N，
∵鸡蛋悬浮，
∴F浮=G=0.6N．
（2）鸡蛋悬浮在盐水中，是因为鸡蛋受到的重力和浮力相等，若向杯中加入清水，使盐水的密度减小，而鸡蛋的体积（排开盐水的体积不变），由阿基米德原理知道鸡蛋受到的浮力变小，又因为鸡蛋重不变，所以此时鸡蛋受到的浮力小于鸡蛋重，鸡蛋将下沉；
18、甲 丙
【解析】
甲图中，滑轮的轴的位置固定不动，甲图的滑轮为定滑轮，使用甲滑轮可以改变力的方向，但不能省力，也不能省距离；乙、丙图中的滑轮都随物体一起运动，都是动滑轮，其中乙图中，拉力作用在轮上，省力、费距离；丙图中，拉力作用在轴上，费力、省距离，所以属于省距离的是丙图中的动滑轮．

四、计算题（本大题共3小题，共29分）
19、①5kg②（a）0.2m（b）0.6kg
【解析】
①由ρ=得甲的质量：m甲=ρV=5×103kg/m3×1×10-3m3=5kg；
②（a）由p=ρgh得水的深度：h水===0.2m；
（b）放入甲物体后水的深度：h水′===0.22m，
水面实际上升：0.22m-0.2m=0.02m，
水面应该上升的高度是：=0.05m，
因为：0.05m>0.02m，
所以有水溢出，V溢=2×10-2m2×(0.05m-0.02m)=6×10-4m3，
溢出水的质量：m溢水=ρ水V溢=1.0×103kg/m3×6×10-4m3=0.6kg。
20、3:1
【解析】
试题分析：电源电压不变，闭合开关S1、S1，R1短路，电压表测量电源电压；接着只断开开关S1，两个电阻串联，电压表测量电阻R1的电压．若已知U1∶ U1= 5∶3，由串联分压U1/U1=R1/R1可知，电阻R1和R1的阻值之比是R1/R1=3:（5-3）=3:1．
考点：串联电路的电压特点
21、（1）2.7×1010kg（2）15km/h（1）5.4×108J 1.5×105W
【解析】
（1）由ρ＝可得，总补水的质量m＝ρV＝1.0×101kg/m1×2.7×107m1＝2.7×1010kg；
（2）游船航行的时间t＝4h；游船的平均速度v＝＝15km/h；
（1）旅游车发动机所做的功W＝Fs＝9000N×60×101m＝5.4×108J；发动机平均功率P＝＝1.5×105W；
答：（1）总补水的质量是2.7×1010kg；
（2）游船的平均速度是15km/h；
（1）旅游车发动机所做的功是5.4×108J；平均功率是1.5×105W。

五、作图题（本大题共2小题，共4分）
22、
【解析】
由于通过焦点的光线经凸透镜折射后将平行于主光轴，平行于主光轴的光线经凸透镜折射后将过焦点，所以凸透镜的光路如下图：

23、
【解析】
本题要考查的是关于家庭电路连接的操作细节，对于电灯接线操作的基本要求是：火线零线并排走，零线直接进灯头，火线接在开关上，通过开关进灯头；而对于插座的接线方法是要求左零右火，三孔插座还要求中接地，电路中有熔丝，要将熔丝接到火线上，接线如图所示：

六、实验探究题（本大题共3小题，共15分）
24、 灯泡短路 0.9W 15 2.5 保持滑片位置不动，闭合S、S2，断开S1 A（U﹣2.5V）
【解析】
根据小灯泡的额定电压和额定功率,可知小灯泡正常工作的电流,I,
所以电流表的量程选择的是0．如图：

（2）电路连接正确后，把滑片调到最左端，使滑动变阻器连入电路的电阻最大，电流表有示数，说明电路为通路． 电灯不亮，电压表无示数，说明灯被短路．
（3）当电压表为2.5v是小灯泡正常发光，对应的电流时0.36A，则其额定功率为：PUI
（4）由图表可知：当电路中电流最小时，滑动变阻器阻值最大，所以滑动变阻器的电阻为(滑动变阻器的最大电阻)滑动变阻器电阻太小，为了侧小灯泡的额定功率，需要至少串联一个15的电阻．
【拓展】
（1）闭合S、S1，断开S2，移动滑片，电压表测得的是灯两端的电压，因为灯的额定电压是2.5V，所以使电压表的示数为2.5V；
（2）保持滑片位置不动，闭合S、S2，断开S1，此时电压表测得的是定值电阻和灯两端的V
定值电阻的阻值是15，所以通过的电流时.
（3）灯泡额定功率的表达式为P额=A(U
25、10.0倒立、放大40cmB远视
【解析】
（1）如图，平行光正对凸透镜照射，光屏上出现一个最小、最亮的光斑，则该光斑是凸透镜的焦点，焦点到光心的距离等于焦距，所以凸透镜的焦距f=20.00cm-10.00cm=10.00cm．
（2）如图乙，物距u=25.00cm-10.00cm=15.00cm，像距v=55.00cm-25.00cm=30.00cm，物距在一倍焦距和二倍焦距之间，所以成倒立、放大的实像．根据折射光路是可逆的，若保持蜡烛和光屏位置不变，当物距u=30cm时，即移动透镜至40cm刻度线处，光屏上能再次呈现清晰的像．
（3）保持蜡烛位置不变，移动透镜至16 cm刻度线处，则物距u=16cm-10cm=6cm＜f，此时成正立放大的虚像，所以光屏上承接不到．通过凸透镜看到正立放大的虚像，所以像与蜡烛在透镜的同侧，人眼在图中B处能观察到烛焰的像．
（4）如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像．说明眼镜的作用是提前成像了，所以眼镜是会聚透镜，这种眼镜是远视眼镜．
26、高于 冰和水的比热容不同 偏高 质量 低于
【解析】
（1）在一般情况下，空气温度高于冰的熔点，所以甲图的装置中冰是可以熔化的，可以完成实验；乙图图像中AB段是冰的升温过程，CD段是水的升温过程，由于冰和水的比热容不同，所以在相同时间内吸收相同热量时，冰和水的温度升高是不同的，冰由于比热容小，温度升高较快，水由于比热容大，温度升高较慢。
（2）图丙的实验装置中，温度计的玻璃泡碰到了烧杯底部，由于烧杯底部靠近火源，温度比较高，所以测出的水温将偏高；由丁图图像可知，b图线水温先达到沸点，a图线水温后达到沸点，而小明与小红用的实验装置是相同的，即水在相同时间内吸收的热量是相同的，a图线中水加热时间较长，说明该同学实验用的水吸收热量较多，根据Q=cm△t得m=可知，吸收热量多的，用的水的质量较大。所以 b、c 两种不同图像的原因是水的质量不同，c图线实验用的水比较多；标准大气压下水的沸点是100℃，气压越高沸点越高，气压越低沸点越低。由图像可知，水的沸点为98℃，说明当地的气压低于一个标准大气压。
