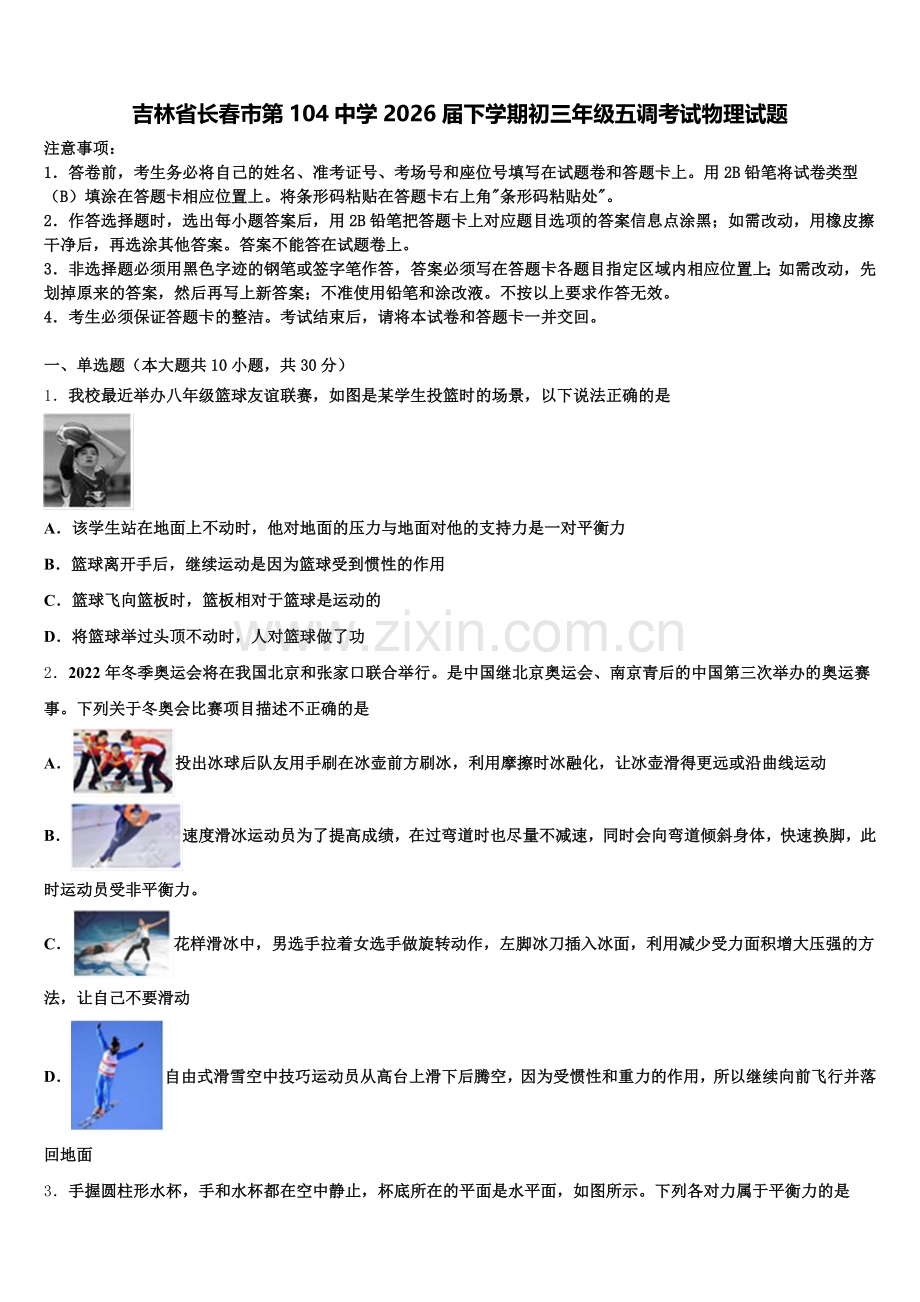

吉林省长春市第104中学2026届下学期初三年级五调考试物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．我校最近举办八年级篮球友谊联赛，如图是某学生投篮时的场景，以下说法正确的是

A．该学生站在地面上不动时，他对地面的压力与地面对他的支持力是一对平衡力
B．篮球离开手后，继续运动是因为篮球受到惯性的作用
C．篮球飞向篮板时，篮板相对于篮球是运动的
D．将篮球举过头顶不动时，人对篮球做了功
2．2022年冬季奥运会将在我国北京和张家口联合举行。是中国继北京奥运会、南京青后的中国第三次举办的奥运赛事。下列关于冬奥会比赛项目描述不正确的是
A．投出冰球后队友用手刷在冰壶前方刷冰，利用摩擦时冰融化，让冰壶滑得更远或沿曲线运动
B．速度滑冰运动员为了提高成绩，在过弯道时也尽量不减速，同时会向弯道倾斜身体，快速换脚，此时运动员受非平衡力。
C．花样滑冰中，男选手拉着女选手做旋转动作，左脚冰刀插入冰面，利用减少受力面积增大压强的方法，让自己不要滑动
D．自由式滑雪空中技巧运动员从高台上滑下后腾空，因为受惯性和重力的作用，所以继续向前飞行并落回地面

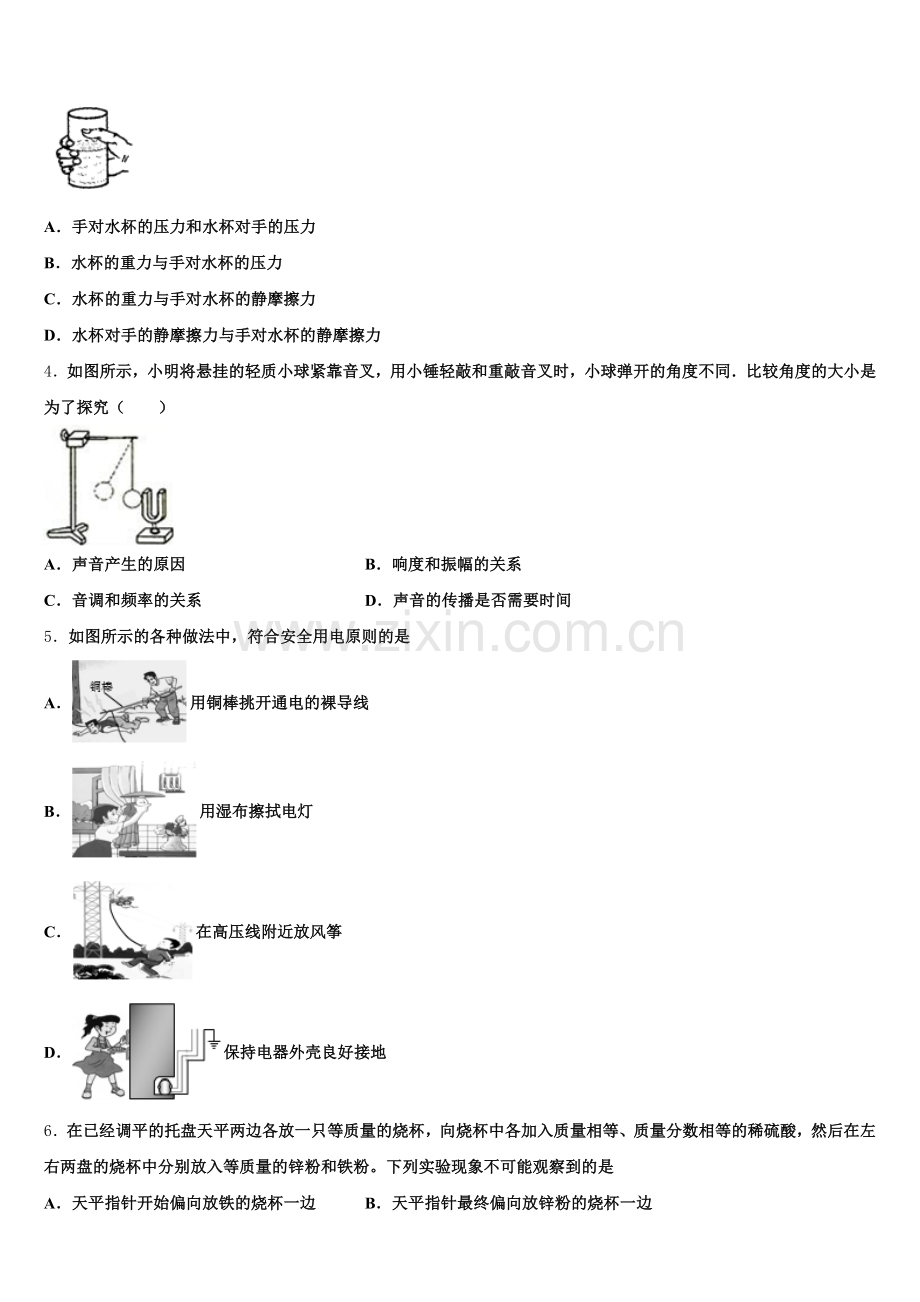

3．手握圆柱形水杯，手和水杯都在空中静止，杯底所在的平面是水平面，如图所示。下列各对力属于平衡力的是

A．手对水杯的压力和水杯对手的压力
B．水杯的重力与手对水杯的压力
C．水杯的重力与手对水杯的静摩擦力
D．水杯对手的静摩擦力与手对水杯的静摩擦力
4．如图所示，小明将悬挂的轻质小球紧靠音叉，用小锤轻敲和重敲音叉时，小球弹开的角度不同．比较角度的大小是为了探究（　　）

A．声音产生的原因 B．响度和振幅的关系
C．音调和频率的关系 D．声音的传播是否需要时间
5．如图所示的各种做法中，符合安全用电原则的是
A．用铜棒挑开通电的裸导线
B．用湿布擦拭电灯
C．在高压线附近放风筝
D．保持电器外壳良好接地
6．在已经调平的托盘天平两边各放一只等质量的烧杯，向烧杯中各加入质量相等、质量分数相等的稀硫酸，然后在左右两盘的烧杯中分别放入等质量的锌粉和铁粉。下列实验现象不可能观察到的是
A．天平指针开始偏向放铁的烧杯一边 B．天平指针最终偏向放锌粉的烧杯一边
C．反应最后没有锌粉剩余，只有铁粉有 D．反应最后没有铁粉剩余，只有锌粉有剩余
7．下列说法中正确的是（　　）
A．光线垂直照射在平面镜上，入射角是90°
B．凹透镜只对平行光有发散作用
C．近视眼镜的镜片是凸透镜
D．一束太阳光可以通过三棱镜分解为不同的色光
8．如图所示，钉锤下落敲击铁钉，铁钉向下运动陷入木板，下列说法中正确的是

A．钉锤下落时动能和重力势能都增大
B．钉锤敲击钉子的速度越大，锤头的惯性越大
C．铁钉能向下运动陷入木板，是因为铁钉没有惯性
D．多次敲击后钉子温度升高，是通过做功改变了它的内能
9．下列光路图正确的是
A． B．
C． D．
10．滑动变阻器改变接入电路的电阻是靠（　　）
A．改变连入电路的材料来实现的
B．改变连入电路中导线的长度来实现的
C．改变连入电路中导线的横截面积来实现的
D．同时改变连入电路中导线的横截面积和长度来实现的
二、多选题（本大题共3小题，共12分）
11．如图甲所示电路，电源电压9V恒定不变，小灯泡的额定电压均为6V，两灯的电流随电压变化图像如图乙所示。滑动变阻器标有“20Ω1A”字样，电流表的量程为0-0.6A，在保证电路安全的前提下，下列说法正确的是

A．只闭合，当灯泡L1正常发光时，滑动变阻器接入电路的阻值为
B．只闭合，无论怎样调节滑动变阻器，灯泡L2都不能正常发光
C．只闭合，当滑动变阻器的滑片在最左端时，电路的总功率为4.5W
D．只闭合和只闭合时，两次电路消耗的最大功率之比是5:6
12．如图所示的现象中说法正确的是（ ）

A．甲图：抽去玻璃隔板后，两瓶中的气体逐渐混合，这是气体的扩散现象
B．乙图：试管内的水沸腾后，软木塞从试管口飞出时，软木塞的机械能转化为内能
C．丙图：缓慢向上提拉与水面的玻璃板，弹簧测力计示数变大，说明分子间存在引力
D．丁图：橡胶塞被推出时，瓶内有白雾产生，这是因为瓶内气体对外做功，内能减小，温度降低，水蒸气液化成小水滴
13．如图所示，下列说法正确的是（ ）
A．甲图中两个磁极的名称都是S极
B．乙图中该装置揭示的原理可制成电动机，它是将机械能转化为电能
C． 丙图中洗衣机的三脚插头上，标有字母 E 的导线要和洗衣机的金属外壳相连
D．丁图中抽去玻璃板后，两瓶中的气体逐渐混合，说明分子在不停地做无规则运动
三、填空题（本大题共5小题，共10分）
14．如图所示，在探究杠杆平衡条件的实验中，在支点左侧30cm刻度处挂2个钩码，每个钩码重0.5N．现被用弹簧测力计沿竖直向上的力拉杠杆，使其在水平位置平衡，则拉力的作用点应在杠杆支点的__（选填“右侧”或“左侧”），若该点距离杠杆支点10cm，此时弹簧测力计示数为__N．

15．几位同学为了探究电梯内的物体在向上（向下）起动和制动时的受力情况，他们将测力计放在电梯中．一位同学站在测力计上保持静止，然后乘坐电梯从1层直接到10层，之后又从10层直接回到1层．并用照相机进行了相关记录，如图所示．

① 观察比较图_________可知，当测力计对人的支持力大于重力时，电梯向上起动或向下制动；
② 观察比较图ac或ad可知，当测力计对人的支持力小于重力时，电梯处于_______（可选答案有“向上起动”、“向上制动”、“向下起动”、“向下制动”）。
16．如图所示是我国发射的中国首辆月球车“玉兔”号的图片，它是迄今为止人类所发射的工作时间最长的月球机器人。“玉兔”号月球车是通过__________向地球传递信息的，当月球车静止在月球表面上时，它相对于地球是________________的，月球车的太阳能电池帆板能量转化是__________。

17．用如图甲所示电路进行实验探究，小灯泡L标有“6V 3W”字样，小灯泡的I﹣U关系如图乙所示，R为10Ω的定值电阻，当小灯泡电功率为0.3W时，定值电阻R消耗的功率是_____W，电流表的示数为________A．

18．探究声音的传播时，将手机装入塑料袋，扎紧袋口后用细线悬于水中，用另一部手机拨打袋中的手机，手机接通后能听到手机发出的铃声，这说明_____可在水中传播，我们听出手机铃声是汪峰唱的《飞得更高》，这是根据声音的_____来辨别的．
四、计算题（本大题共3小题，共29分）
19．电压力锅是一种新型家用电器，集高压锅与电饭锅优点于一体，既安全又环保．如图是某型号电压力锅工作电路简图，表中是其部分参数．其中R1是主加热器，R2是保压加热器．接通电路后，开关s自动与触点a、b接通，开始加热．当锅内温度达到105℃时，开关S自动与a、b断开，并与触点c接通，开始保压，此时锅内水温不变，且未沸腾．现将3L初温为25℃的水加入压力锅中，接通电路使其正常工作30min．已知消耗的电能有90%被有效利用，水的比热容为4.2×103J/（kg•℃）．求：
额定电压（V）
220
主加热器额定功率（W）
800
保压加热器额定功率（W）
200
保压温度（℃）
105
最大容积（L）
5

（1）电压力锅在加热状态时的电流．
（2）电压力锅多少秒后开始保压？
（3）电压力锅在此30min内消耗的电能．
20．如图是小明家里新买的电养生壶，铭牌如图所示，为了测它烧水时的效率，小明进行了如下实验：将养生壶装满，断开家里其他的用电器，将养生壶单独接入家庭电路中，闭合开关，加热6分钟之后，壶内的水恰好开始沸腾，已知加入的水为20℃，c水＝4.2×103J/（kg•℃）．

（1）养生壶的电阻是多少？
（2）养生壶中的水吸收的热量是多少？
（3）壶的加热效率是多少？（保留1位小数）
21．某电饭锅铭牌如图甲所示，图乙是其原理示意图，某天，善于探究的小腾突发奇想，将电饭锅内的两根电热丝改装为如图丙所示的连接方式，
通过计算，分析R1和R2的阻值各是多少？求改装后，电饭锅的高温档和保温档的功率各是多大？
五、作图题（本大题共2小题，共4分）
22．如图所示蜡烛通过凸透镜在光屏上成清晰像，请在大致位置画出凸透镜后，作出光线AB经凸透镜折射后射向光屏的光路图。

23．在图中用箭头标出磁感线的方向和电源的正、负极．
（______）

六、实验探究题（本大题共3小题，共15分）
24．在“测量小灯泡的功率”的实验中．
小明设计了如图甲所示的电路图．按照电路图，已完成部分实物电路连接（如图乙所示）．根据图乙中的信息，电压表量程应选0～ V；若开关闭合后，向左移动滑动变阻器滑片P，能使电路中电流变大，应将开关右侧接线柱与滑动变阻器的 （选填“A”、“B”、“C”或“D”）接线柱相连．正确连接好电路，闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压，经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是 ．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需观察小灯泡在不同电压下的亮度，读出电压表，电流表示数，实验记录见表：

①由表格可知：该小灯泡额定电压为 V．
②当小灯泡两端电压为3V时，小灯泡偏亮，小明担心灯丝会烧断，于是立即断开开关，未读取电流表示数．同组的小华观察到当时电流表指针的位置如图丙所示，则通过小灯泡的电流为 A，小灯泡的实际功率为 W．本实验电路除了能测出小灯泡的功率，小明认为还能测出小灯泡灯丝的阻值，小华认为还能探究电流与电压的关系，你认为 同学的观点是错误的，理由是：
25．在“研究杠杆的平衡条件”实验中：
实验前，发现杠杆处于如图（a）所示的状态，为了使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向_____（选填“左”或“右”）移动。左右两端添加钩码后，此时杠杆的状态如图（b）所示，可以将右端钩码的位置向_____（选填“左”或“右”），使杠杆重新平衡在水平位置。上面两次操作都要使杠杆平衡在水平位置，这样做的目的是_____。某实验小组进行正确的实验操作后，得到的数据为F1＝6N，L1＝20cm，F2＝4N和L2＝30cm。该实验小组根据这些数据能否得出探究结论？_____理由是_____。另一小组的同学获得的数据如右表所示：
动力F1/N
动力臂L1/cm
阻力F2/N
阻力臂L2/cm
4
5
5
4
3
4
4
3
他们得出的结论是：“动力+动力臂＝阻力+阻力臂。”你认为这个结论是_____（选填“正确的”或“错误的”）。理由是_____。
26．为了比较甲、乙两种液体的吸热能力，做了如图所示的实验并把实验数据记录如下表：

物质种类
质量/g
温度升高10℃所需时间/s
温度升高20℃所需时间/s
温度升高30℃所需时间/s
甲
200
110
225
342
乙
200
85
179
270
（1）在相同的烧杯中，分别装入初温和质量相同的两种液体，选用两个相同热源加热的目的是：使甲、乙液体在相同时间内_____。（不计热量损失）
（2）加热过程中，上下缓慢地提拉搅拌器，目的是_____。
（3）分析上表中的实验数据可知_____液体的吸热能力强。
（4）停止加热后，_____液体温度下降得快。
（5）停止加热后，乙液体温度降低20℃，可以放出热量_____J（c＝2.1×103J/（kg•℃）。
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
A选项用平衡力的条件判断哪一对力是平衡力．B选项弄清惯性是一种性质，而不是一种力．C选项判断物体运动的情况，看物体间是否发生了位移．D根据做功的两个必要因素判断人对物体是否做了功．
【详解】
A.人站在地面上不动时，人对地面的压力与地面对人的支持力是相互作用力，故A错误；
B.篮球离开人手后，继续运动是因为篮球具有惯性，故B错误；
C.篮球飞向篮板时，篮板相对于篮球发生了位置的变化，所以篮板相对于篮球是运动的，故C正确；
D. 将篮球举过头顶不动时，在举力的方向上没有移动距离，人对篮球没有做功，故D错误．
故选C.
2、D
【解析】
A、投出冰壶后，队友用毛刷在冰壶前方用力刷冰，利用摩擦使冰熔化，减小了冰壶与冰面的接触程度，能使冰壶滑行的更远，故A正确，不符合题意；
B、运动员在过弯道时不减速，此时他运动的方向发生了变化，运动状态发生改变，受到的是非平衡力，故B正确，不符合题意；
C、左脚冰刀扎入冰面，冰刀很尖锐，这是通过减小受力面积来增大压强的，故C正确，不符合题意；
D、惯性是保持原来运动状态不变的性质，惯性不是力，不能说受到惯性的作用，故D错误，符合题意。
3、C
【解析】
A. 手对水杯的压力与水杯对手的压力是一对作用力与反作用力，这两个力等大、反向、共线，但不共物，所以不是一对平衡力。故A错误。B. 手对水杯的压力是沿水平方向的， 水杯的重力方向是竖直向下的，两者不反向，所以不是一对平衡力。故B错误。C. 水杯在竖直方向上处于静止状态，即平衡状态，所以受到平衡力的作用；在竖直方向上水杯只受到：重力和手对水杯的摩擦力两个力的作用，故这两个力是一对平衡力。故C正确。D. 水杯对手的摩擦力和手对水杯的摩擦力是一对作用力与反作用力，这两个力等大、反向、共线，但不共物，所以不是一对平衡力。故D错误。故选C.
点睛：两个力平衡，必须同时具备以下四个条件：等大、反向、共线、共物，逐个分析四个选择项中提到的每对力是否同时具备即可得到答案。
4、B
【解析】
轻敲和重敲音叉时，小球被弹开的角度不同，说明音叉的振幅大小不同，振幅的大小影响的是声音的响度，故应是响度与振幅的关系，故应选B．
5、D
【解析】
当有人触电时，应尽快切断电源或用绝缘干木棍挑开电线，让触电者尽快脱离开电源，故A不符合安全用电原则；湿布属于导体，通电电灯的灯头属于带电体，用湿布擦拭时，有可能使电流通过水传到人体上，使人体触电，故B不符合安全用电原则；安全用电的原则是：不接触低压带电体，不靠近高压带电体，故在高压线下放风筝是有触电的危险的，故C不符合安全用电原则；金属外壳的电冰箱的外壳接地，可以避免金属外壳用电器漏电时发生触电事故，故D符合安全用电的原则，故选D．
6、A
【解析】
1
7、D
【解析】
A．当入射光线垂直于反射面入射时，入射光线、法线以及反射光线三线合一，所以反射角等于入射角，都等于0°，故A错误；
B．凹透镜对光线有发散作用，不单指对平行光，故B错误．
C．近视眼是由于晶状体太厚或眼球的前后方向太长，导致像成在视网膜的前方，故用凹透镜来矫正，故C错误；
D．当太阳光经过三棱镜后，会分解成红、橙、黄、绿、蓝、靛、紫七种单色光，这是光的色散现象；故D正确．
8、D
【解析】
A、钉锤下落时，速度变大，动能变大，同时高度减小，其重力势能减小，故A错误；
B、惯性大小只与质量有关，与速度无关，所以锤头的惯性不变，故B错误；
C、任何物体都有惯性，铁钉能向下运动陷入木板，铁钉有惯性，故C错误；
D、多次敲击钉子，对钉子做功，钉子温度升高、内能变大，是通过做功改变了它的内能，故D正确．
9、D
【解析】
A．反射是入射光线入射到两种介质的分界面处，返回原介质的情况，图中光线方向错误，故A错误；
B．凸透镜对光有会聚作用，平行于主光轴的光经过凸透镜折射后会聚焦点上，故B错误；
C．凹透镜对光有发散作用，图中的折射光线比原来的入射光线变得会聚，故C错误；
D．图中物距在一倍与二倍焦距之间，成倒立、放大的实像，像距在2倍焦距以外，故D正确．
10、B
【解析】
滑动变阻器是通过改变电阻线的长度来改变电阻大小，从而逐渐改变电路中的电流．
故B正确，ACD错误；

二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
根据题中电路图和两灯的电流随电压变化图像可知，本题考查了串联电路的特点和欧姆定律、电功率公式的应用，从图象中获取有用的信息是关键。
【详解】
A．只闭合S 1时，L1与R串联，电流表测电路中的电流，当灯泡L1正常发光时，L1两端的电压U1＝6V，由图象可知通过L1的电流I1＝0.5A，
因串联电路中总电压等于各分电压之和，
所以，R两端的电压UR＝U﹣U1＝9V﹣6V＝3V，
因串联电路中各处的电流相等，
所以由可得，滑动变阻器接入电路的值，故A正确；
B．只闭合S2时，L2与R串联，电流表测电路中的电流，
由图象可知L2正常发光时电路中的电流为1A，而电流表的量程为0～0.6A，
所以通过灯泡的电流达不到额定电流，则调节滑动变阻器，灯泡L2不可能正常发光，故B正确；
C．只闭合S3时，L1、L2和R串联，当滑动变阻器的滑片在最左端时，滑动变阻器连入电路的阻值为零。由图象可知，当通过L1的电流I1＝0.5A时，灯泡L1正常发光，L1两端的电压U1＝6V，L2两端电压小于3V，故当两灯泡两端的总电压为电源电压9V时，不能保证电路安全。电路的总功率P＝UI＞9V×0.5A＝4.5W，故C错误；
D．只闭合S1时，L1与R串联，电流表测电路中的电流，当灯泡L1正常发光时，电路中的电流最大，即I大＝IL＝0.5A；
只闭合S2时，L2与R串联，电流表测电路中的电流，当电流表的示数最大时电路中的电流最大，即I大′＝0.6A；
则只闭合S1和只闭合S2时，电路消耗的最大功率之比：
P大：P大′＝UI大：UI大′＝I大：I大′＝0.5A：0.6A＝5：6，故D正确。
12、ACD
【解析】A. 甲图：抽去玻璃隔板后，由于分子在不停地运动，所以两瓶中的气体逐渐混合，是气体的扩散现象，A正确；
B. 乙图：试管内的水沸腾后，水蒸气的内能转化为机械能软木塞从试管口顶飞，故B错误；
C. 丙图：缓慢向上提拉与水面的玻璃板，因为分子间存在引力，所以弹簧测力计示数会变大，C正确；
D. 丁图：橡胶塞被推出时，因为瓶内气体对外做功，内能减小，温度降低，所以水蒸气液化成小水滴，瓶内产生白雾，D正确。
选ACD。
点睛；本题四个图都与分子运动有关，要牢记分子运动所产生的现象，由分子的运动和分子间的作用力的存在物体才具有内能，在内能与机械能转化时，注意搞清楚方向。
13、CD
【解析】
A．甲图中磁感线是从左侧回到右侧，因为磁感线在磁体的外部从N极出来回到S极，因此两个磁极为异名磁极，左端为N极，右端的为S极，故A错误；
B．乙图中有电源，是通电导体在磁场中受力运动的实验，电动机是根据此原理制成的，将电能转化为机械能，故B错误；
C．三角插头的插头E与用电器的外壳相连，使用中与地线相接避免触电，故C正确；
D．丁图中抽取中间玻璃板后，由于分子在不停的做无规则运动，两瓶中的气体会慢慢混合；故D正确。

三、填空题（本大题共5小题，共10分）
14、左侧 3
【解析】
试题分析：根据杠杆平衡条件可知，如果施加一个向上的作用力，则力应施加在支点的左侧位置；由动力乘动力臂等于阻力乘以阻力臂可得，当动力臂为10cm时，动力应为阻力的3倍为3N．
【考点定位】杠杆平衡条件
15、ab或ae 向上制动或向下起动
【解析】
图a表示电梯静止时体重计的示数，b图示数大于静止时体重计的示数，所以电梯是向上启动，c图示数小于静止时体重计的示数，是减速上升中，即向上制动，d图示数小于静止时体重计的示数，电梯是向下启动，e图大于静止时体重计的示数，处于减速下降中，即向下制动；故（1）观察比较ab或ae可知，当测力计对人的支持力大于重力时，电梯向上起动或向下制动；（2）观察比较图ac或ad可知，当测力计对人的支持力小于重力时，电梯处于向上制动或向下启动状态。
16、电磁波 运动 太阳能转化成电能
【解析】
电磁波可以在真空中传播，月球车向地球是通过电磁波传递信息的，当月球车静止在月球表面上时，月球是不停的绕地球转动的，所以它相对于地球也是运动的，月球车的太阳能电池帆板能量转化是将太阳辐射产生的太阳能转化为电能，以供应月球车使用。
17、0.1 0.4
【解析】
试题分析：当小灯泡电功率为0.3W时，由小灯泡的I﹣U关系图可以看出此时通过小灯泡的电流为0.3A，小灯泡两端的电压为1V，由于灯泡与定值电阻为并联关系，所以电阻两端的电压也等于1V，可求出定值电阻的电流为0.1A，所以定值电阻R消耗的功率是P=UI=0.1W，电流表的示数为两路电流之和0.4A。
考点：电功率的计算
18、声音 音色
【解析】
声音可以在液体中传播；声音的三个要素是指：音调、响度和音色，音调由振动的频率决定；响度由振动的幅度决定；音色由发生体本身决定．
【详解】
用另一部手机拨打袋中的手机，能听到手机发出的铃声，是由水和空气传过来的，故能说明声音可在水中传播；我们能够清楚地辨别出是汪峰唱歌的声音，这是根据声音的音色来辨别的．
故答案为声音；音色．

四、计算题（本大题共3小题，共29分）
19、（1）4.5A（2）1120s（3）1.256×106J
【解析】
（1）加热状态时的功率等于主加热器额定功率和保压加热器额定功率之和，根据P=UI求出电压力锅中的电流；
（2）先求出水的质量，再根据Q吸=cm（t﹣t0）求出水温度达到105℃时吸收的热量，利用效率公式求出消耗的电能，再根据W=Pt求出电压力锅多需要多少时间开始保压；
（3）30min减去加热到保温的时间即为保温时的时间，根据W=Pt求出保温时消耗的电能，然后加上加热时消耗的电能即为电压力锅在此30min内消耗的电能．
【详解】
（1）电压力锅在加热状态时的功率P主加热=800W，P保压加热=200W，
根据P=UI可得，电压力锅中的电流：
；
（2）根据可得，水的质量：
m=ρV=1×103kg/m3×3×10﹣3m3=3kg，
水吸收的热量：
，
消耗的电能有90%被有效利用，根据得，消耗的电能：
，
根据W=Pt得，电压力锅加热到开始保压的时间：
；
（3）30min内保温的时间：t保温=t﹣t加热=30×60s﹣1120s=680s，
保温时消耗的电能：W保温=P保温t保温=200W×680s=1.36×105J，
电压力锅在此30min内消耗的电能：
W=W加热+W保温=1.12×106J+1.36×105J=1.256×106J．
20、（1）22Ω；（2）3.36×105J；（3）42.4%．
【解析】
（1）养生壶正常工作时通过的电流：I＝＝10A；
养生壶的电阻：R＝＝22Ω；
（2）壶中水的质量：m＝ρV＝1.0×103kg/m3×1×10-3m3＝1kg，
养生壶中水吸收的热量：Q吸＝cm（t-t0）＝4.2×103J/（kg•℃）×1kg×（100℃-20℃）＝3.36×105J；
（3）加热6分钟消耗的电能：W＝Pt＝2200W×6×60s＝7.92×105J，
壶的加热效率：η＝≈42.4%．
答：（1）养生壶的电阻是22Ω；
（2）养生壶中的水吸收的热量是3.36×105J；
（3）壶的加热效率是42.4%．
21、（1）44Ω；440Ω；（2）1100W ；100W
【解析】
（1）图乙中，闭合S，只有R2工作，为保温状态，R2的阻值：R2==440Ω；
再闭合S0，R1与R2并联，为高温状态，R1的功率：P1=P高-P保=1210W-110W=1100W；R1的阻值：R1==44Ω；
（2）图丙中，闭合S，R1与R2串联，为保温状态，再闭合S0，R2短接，只有R1工作，为高温档，R1=44Ω，R,2=440Ω，高温档的功率：P高==1100W；保温档的功率：P保==100W。
答：（1）R1和R2的阻值各是44Ω，440Ω；
（2）求改装后，电饭锅的高温档和保温档的功率各是1100W，100W。

五、作图题（本大题共2小题，共4分）
22、
【解析】
解答：由图可以看出,蜡烛经凸透镜成清晰的像在光屏上是倒立放大的,由凸透镜成像规律可知,此时2f>u>f,连接AA′，与主光轴的焦点即为凸透镜的中心，然后即可确定凸透镜的位置；光屏上蜡烛的像是实像，是由实际光线会聚而成的。来自烛焰尖部的光经透镜折射后会聚在光屏上组成烛焰尖部的像，所以，将入射光线与像中的烛焰尖部连接起来即可得到折射光线，如图所示：

点睛：由图可以看出，蜡烛经凸透镜成清晰的像在光屏上是倒立放大的，由凸透镜成像规律可知，此时2f>u>f，然后即可确定凸透镜的大体位置，再根据通过凸透镜光心的光线传播方向不改变可确定凸透镜的具体位置，再根据光屏上成的是实像，将入射光线分别与像中的烛焰尖部连接起来即可得到相应的折射光线．
23、
【解析】
如图，小磁针静止时的左端为N极，根据异名磁极相互吸引，同名磁极相互排斥，则通电螺线管的右端为S极，左端为N极．
根据安培定则，伸出右手使大拇指指示螺线管的左端，即N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的右端流入，故电源的右端为正极，左端为负极．
如图：

六、实验探究题（本大题共3小题，共15分）
24、（1）3； A； （2）小灯泡断路； 向左移动滑动变阻器的滑片；
（3）①2.5； ②0.22； 0.66；（4）小华；灯丝电阻随温度的变化而变化，无法控制导体的电阻一定
【解析】
试题分析：（1）电源为二节干电池，电源电压为3V，所以电压表选用小量程；开关闭合后，向左移动滑动变阻器的滑片P，能使电路中电流变大，即变阻器连入电路中的电阻减小，需要将滑片左侧电阻丝连入电路，故应将开关右侧接线柱与滑动变阻器的A接线柱相连；
（2）闭合开关后，灯不亮，电流表无示数，说明电路故障为断路；电压表示数接近电源电压，说明电压表的正负接线柱与电源两极相连，因此电路故障为与电压表并联的小灯泡断路．（若滑动变阻器短路，则电流表示数不为0，灯亮；若滑动变阻器断路，则电流表无示数，均与题目不符，排除了变阻器的故障）；排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，说明灯的电压太小，滑动变阻器连入电路中的电阻太大．为了增大灯泡的电压，就要减小变阻器两端的电压，根据分压原理可知，要减小变阻器连入电路中的电阻，所以，需向左移动变阻器的滑片；
（3）根据表格数据可知，电流表选用的是小量程，电流表小量程的分度值为0.02A，电流表示数为0.22A，小灯泡的实际功率：P=UI=3V×0.22A=0.66W；
（4）根据欧姆定律，能测出小灯泡灯丝的阻值；灯丝的电阻不是一个定值，而是随温度的升高而变大，而在探究电流与电压的关系时，要保持电阻大小不变，改变电压，记录对应的电流，所以小华的观点是错误的。
考点：电功率的测量；影响电阻大小的因素
25、右 右 便于测量力臂的长度 不能得出实验结论 因为一次实验获得的数据具有偶然性，不能反映普遍规律 错误的 数据具有偶然性，不能得出普遍规律，单位不同的物理量不能相加
【解析】
（1）如图（a）所示的状态，左低右高，应将平衡螺母向右调；
（2）如图（b）所示的状态，左低右高，可以将右端钩码的位置向右移；
（3）使杠杆平衡在水平位置，这样做的目的是为了便于测量力臂的长度；
（4）该实验小组只做了一次实验，不能得出实验结论，因为一次实验获得的数据具有偶然性，不能反映普遍规律；
（5）得出“动力+动力臂＝阻力+阻力臂”的结论是错误的，因为数据具有偶然性，不能得出普遍规律，单位不同的物理量不能相加。
26、吸收的热量相同 使液体均匀受热 甲 乙 8.4×103
【解析】
（1）用相同的电加热器加热，在相同的时间内，两种液体吸收的热量是相同的；
（2）为了使液体均匀受热，加热时，上下缓慢地提拉搅拌器；
（3）甲、乙两种液体的温度都升高10℃时，甲用时110s，乙用时85s，这说明在升高相同温度时，甲吸收的热量大于乙吸收的热量，故甲的吸热能力强；
（4）甲的吸热能力强，即c甲＞c乙，质量相同的甲和乙，停止加热后，放出相同热量，乙的比热容小于甲的比热容，由Q＝cmΔt可知，乙降温快；
（5）乙液体温度降低20℃放出热量的热量：Q＝cmΔt＝2.1×103J/（kg•℃）×0.2kg×20℃＝8.4×103J。
