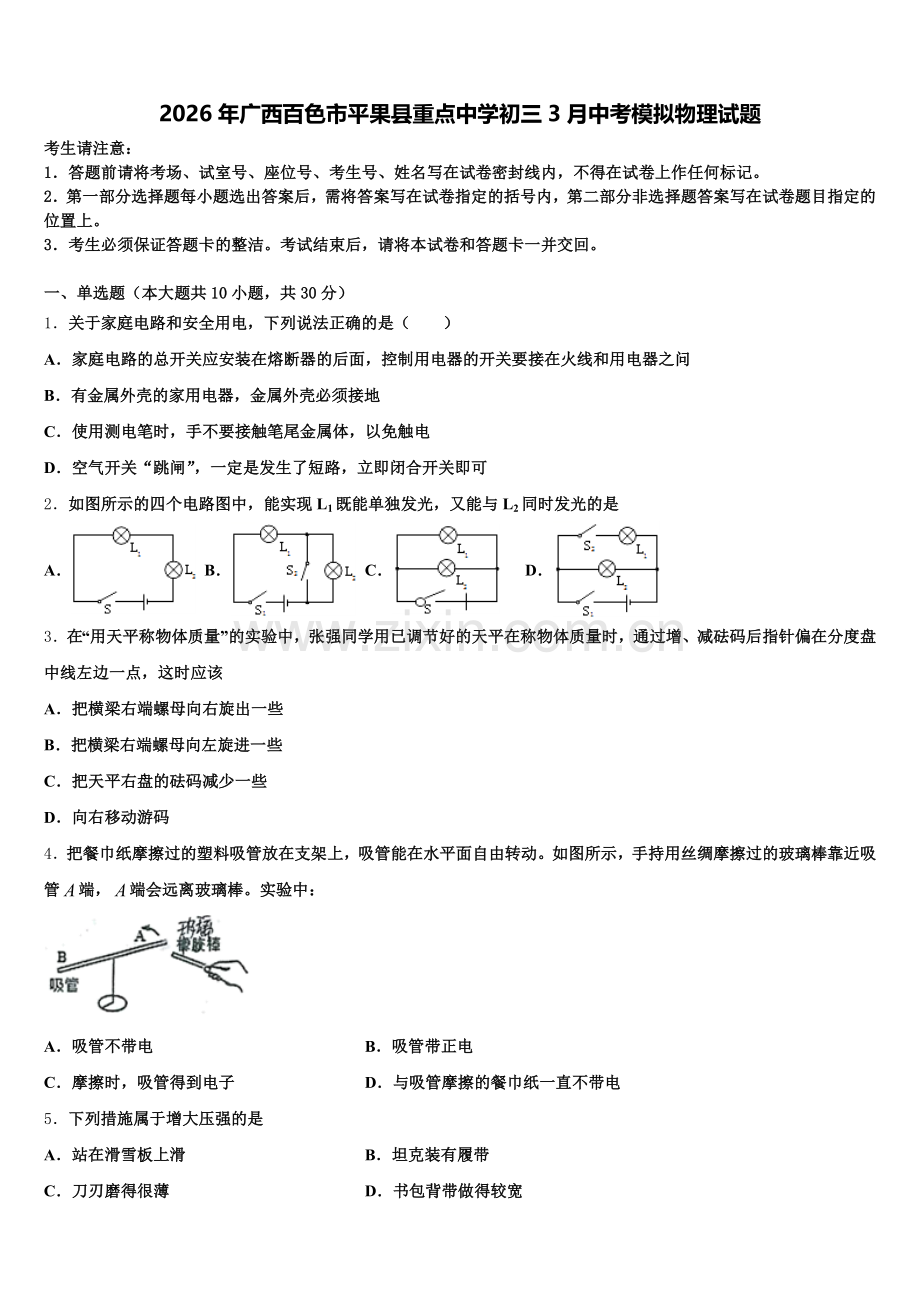

2026年广西百色市平果县重点中学初三3月中考模拟物理试题含解析.doc

2026年广西百色市平果县重点中学初三3月中考模拟物理试题
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路的总开关应安装在熔断器的后面，控制用电器的开关要接在火线和用电器之问
B．有金属外壳的家用电器，金属外壳必须接地
C．使用测电笔时，手不要接触笔尾金属体，以免触电
D．空气开关“跳闸”，一定是发生了短路，立即闭合开关即可
2．如图所示的四个电路图中，能实现L1既能单独发光，又能与L2同时发光的是
A． B． C． D．
3．在“用天平称物体质量”的实验中，张强同学用已调节好的天平在称物体质量时，通过增、减砝码后指针偏在分度盘中线左边一点，这时应该
A．把横梁右端螺母向右旋出一些
B．把横梁右端螺母向左旋进一些
C．把天平右盘的砝码减少一些
D．向右移动游码
4．把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动。如图所示，手持用丝绸摩擦过的玻璃棒靠近吸管端，端会远离玻璃棒。实验中：

A．吸管不带电 B．吸管带正电
C．摩擦时，吸管得到电子 D．与吸管摩擦的餐巾纸一直不带电
5．下列措施属于增大压强的是
A．站在滑雪板上滑 B．坦克装有履带
C．刀刃磨得很薄 D．书包背带做得较宽
6．如图所示的四种现象中，属于光的折射现象的是
A．观众看到银幕上的图象
B．景物在水中形成“倒影”
C．白鸽在沙滩上形成影子
D．白光通过三棱形成彩色光带
7．下列实例中，属于减小压强的是（ ）
A．推土机的推土铲刃做得很锋利 B．铁轨下面铺枕木
C．破窗锤的敲击端做成锥状 D．图钉尖做得很细
8．如图所示，铅笔是由以下材料制成的，通常情况下属于导体的是

A．木材 金属 B．石墨 橡皮
C．金属 橡皮 D．金属 石墨
9．如下图所示的四种机械提起同一重物，不计机械自重和摩擦，最省力的是
A． B．
C． D．
10．如图过程中．属于内能转化为机械能的是
A．酒精灯里的酒精燃烧 B．压缩气体点燃棉絮
C．内燃机的压缩冲程 D．水蒸气将软木塞冲出
二、多选题（本大题共3小题，共12分）
11．有一重2N的圆柱形玻璃杯（杯壁厚度不计），底面积为100cm2，装有一定质量的煤油，杯底到油面的高度为20cm，放在水平桌面上（取g=10N/kg，ρ煤油=0.8×103kg/m3），下列说法正确的是
A．煤油对杯底的压强是1.6×103Pa
B．杯底对桌面的压强是1.8×l03Pa
C．煤油对杯底的压力是16N
D．杯子受到桌面的支持力是16N
12．关于电和磁，下列说法中正确的是
A．通电线圈在磁场中受到磁场力的作用而转动时，把机械能转化为电能
B．通电导体产生磁场的方向与该导体中的电流方向有关
C．只要闭合回路的一部分导体在磁场中运动，回路中就一定会产生电流
D．地球是一个巨大的磁体，地磁的N极在地理南极附近
13．在“探究凸透镜成像规律的实验”中，小明调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确是

A．照相机是利用了图中的成像规律
B．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像
C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像
D．如果把蜡烛与光屏对调，光屏上将会出现清晰的像
三、填空题（本大题共5小题，共10分）
14．如图所示，重为5N的物体A在8牛的水平压力作用下静止在竖直墙壁上，物体A所受的摩擦力为____N，当水平压力减小为原来的一半，物体A恰好沿竖直墙壁匀速下滑，则物体A受到的摩擦力为____N．

15．如图所示为一种自制简易密度计，它是在木棒的一端缠绕一些铜丝做成的，用它来测量液体密度时，该密度计在被测液体中_______（选填“悬浮”、“漂浮”或“沉底”）．将其分别放入装有液体密度为ρ1和ρ2的两个烧杯中，可以判断：ρ1_____ρ2，密度计所受浮力F浮1_____F浮2（均选填“＜”、“＝”或“＞”）

16．如图甲所示，R2 为电阻箱，调节 R2 时电流表示数 I 随之变化．如图乙所示是电阻箱阻值 R2 与电流表示数的倒数的图象．则定值电阻 R1________Ω,电源电压________V ．

17．如图所示的实验装置，可以用来研究光从水中斜射到与空气的分界面时所发生的光现象。

（1）使入射角i在一定范围内由小变大，会发现折射角γ也由小变大，且折射角总是大于相应的入射角；当入射角i增大到某一值时，折射角γ会达到最大值，该最大值是________；
（2）若继续增大入射角i，将会发现不再有________光光线。
18．阅读材料，完成填空．
流浪地球
电影《流浪地球》中，科学家们发现太阳急速衰老膨胀，短时间内包括地球在内的整个银河系都将被太阳所吞没．为了自救，人类提出一个名为“流浪地球”的大胆计划，由远方的领航者空间站负责给地球探测预警，在地球表面建造10000座单个功率为5.4×1011kW的发动机，推动地球离开太阳系，用2500年的时间奔往另外一个栖息之地．当然，这当中困难重重！
第一、地球必须摆脱太阳的吸引．出逃的第一步，让地球围绕太阳做最后转动，从近日点公转到远日点，在远日点开始挣脱太阳的吸引．
第二、离开了太阳，地表温度降低到零下80°C，为躲避地表的低温，需要用超大型斗轮式挖掘机挖出防空洞，建设地下城．
尽管《流浪地球》描述的场景，在人类历史长河中，发生的几率微乎其微，但人类命运共同体的核心价值，就是要维护人类共同的安全．中国作为当代世界中有影响力的大国，始终坚持团结各国，共同面对灾难．中国人民用自己的行动，将一个有责任、有担当的中国形象呈现在世界面前．
地球在近日点向远日点运动过程中，地球的运动状态_____（选填“不变”或“改变”）．为确保在有限时间内将地下城建设好，超大型挖掘机的转动轮刀刃必须很锋利，这是通过_____的方法增大压强．离开太阳，我们周围环境将处于超低温情况，这会让许多金属和合金的电阻变为零，这种现象称为_____现象，此时这些物质将_____（选填“可以”或“不可以”）用来制作电热毯．电影中宇航员在“领航者空间站”靠_____（选填“次声波”、“超声波”或“电磁波”）与地面进行通信，说明其_____（选填“能”或“不能”）在真空中传播．若不考虑其他星球推力作用，地球表面的发动机同时全功率启动，朝同一方向推动地球，从静止开始最后运动的速度达到光速的0.005倍做匀速直线运动，此时地球受到的总推力大小为
_____N．
四、计算题（本大题共3小题，共29分）
19．在3月27日世界无碳日中，某城市在晚间将总功率为2000kW的景观灯熄灭1h．如果这些电能由燃烧煤炭的火电站提供（如图所示），已知煤炭的热值为 3.7×107J/kg，煤炭提供的能量最终只有20%转化为电能．

（1）写出两个火力发电中的能量转化．
（2）该城市在无碳日中少消耗了多少煤炭？
（3）低碳生活中的“碳”指什么？它过多对环境有什么影响？
20．如图所示，某薄壁柱状容器底面积为100cm2，容器内装有足量的水。把圆柱体A放入水中，A竖直漂浮且露出水面的高度为4cm，浸入水中深度为16cm，容器中液面上升了8cm（水未溢出）；B是底面积与A相同、高为8cm的另一圆柱体已知ρ水＝1.0g/cm3，g取10N/kg。求：
A放入前后水对容器底压力的变化量。若圆柱体A竖放在地面，A对地面的压强。把B放在A的上面，要保证A不触底（水未溢出），则B的最大密度是多少。
21．小明家买了一个家用电吹风，其简化电路如图甲所示，主要技术参数如下表乙．

由于热风功率看不清，小明决定，利用家庭中的电能表和钟表来测定电吹风吹热风时的电功率．于是，他将电吹风单独接入家庭电路中，电吹风在吹热风状态下工作2min，小明发现电能表指示灯闪烁了64次．求：
（1）电吹风吹冷风时，通过电动机的电流是多大？
（2）电吹风吹热风时的功率是多少？
（3）电吹风内电动机的电阻是1Ω，电吹风吹冷风时,1min产生的热量是多少？
五、作图题（本大题共2小题，共4分）
22．下图中的木块在水平面上沿图示方向作匀速直线运动，请画出它所受重力和摩擦力的示意图．

23．电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭.请在上右图中用笔画线连接好符合上述特点的电冰箱工作电路图.

六、实验探究题（本大题共3小题，共15分）
24．小阳在利用吸管喝饮料时认为“饮料是靠嘴的吸力进入口中的，而不是靠大气压进入口中的”，而小明认为他的说法是错误的，为此他准备了如下一些器材：一个装满水（可以饮用）的玻璃瓶，一个可以塞紧瓶口的塞子，塞子上开有两个孔，其中一个孔中插有一支吸管并与塞子压紧．请你帮助小明设计一个实验证明小阳的说法是错误的．写出实验步骤并加以说明．
25．小明用图甲所示的电能表测量某品牌电热水壶的实际功率，测量时小明首先进行的操作是_______，接着观察到电能表的指示灯在3min内闪烁80次，则电热水壶实际功率是_______W．当壶中水的温度升髙时，这是通过_______的方法改变水的内能．图乙中A、B、C是该电热水壶插头的三个插脚，当电热水壶工作时，其中与火线相连的插脚是_______；为了用电安全，在这三个插脚中，较长的插脚是_______．

26．小亮为了测量酱油的密度,他找来了天平(配有 100g、50g、20g、10g、5g 砝码各一个)和量筒进行以下实验:

(1)如图甲,将待测酱油倒入烧杯中,用已调好的天平测量烧杯和油的总质量________ g；
(2)将烧杯中的酱油倒入一部分到量筒中,如图乙,量筒中酱油的体积是________ cm1；
(1)用已调好的天平测量剩余酱油和烧杯的总质量,如图丙,则倒出酱油的质量为________ g, 由此可知酱油的密度是________kg/m1；
(4)若该天平的 20g 砝码生锈了,则小亮测得酱油的密度将________ (选填“偏大”、“偏小”、 “不变”)；
(5)小明还想利用可乐瓶、小口径量筒、金属块(密度为ρ)、以及常见生活材料,来测量酱油的密度；
步骤:如图：

a、把可乐瓶放置在水平台上,再把吸管一端水平插入可乐瓶侧壁,另一端开口朝下，往可乐瓶 中缓慢倒入酱油，直至水面升到习惯水平端口，将空的量筒正放在吸管下端开口处，
b、把一泡沫块轻轻放入可乐瓶中，使之漂浮在液面上,量筒中酱油的体积为 V1；
c、用细线拴住金属块轻轻放入可乐瓶中,直至金属块下沉至杯底, 量筒中酱油的体积为 V2；
d、取出金属块并轻轻放置在泡沫块上方,泡沫块和金属块漂浮在液面上, 量筒中酱油的体积为 V1．
根据上述实验过程,请完成下列问题：
①步骤 c 中可乐瓶对水平面的压力______（选填“大于”“小于”或“等于”)步骤 d 中可乐 瓶对水平面的压力；
②测出酱油的密度为_______________(用题目给出的字母表示)；
③在步骤 d 中，将金属块从酱油中取出,放在泡沫上方时,若该金属块沾上了一些酱油，则会导致测得的酱油密度_______（选填“偏大”“偏小”或“不变”)．
参考答案

一、单选题（本大题共10小题，共30分）
1、B
【解析】
A、总开关的作用是便于在检修电路和更换电路元件时切断电路，总开关应安装在熔断器的前面，控制用电器的开关要接在火线和控制用电器之间，故A错误；
B、家用电器的金属外壳必须接地，防止金属外壳漏电时发生触电事故，故B正确；
C、使用测电笔辨别火线时，一定要用手接触笔尾金属体（接触笔尾金属体是不会触电的），否则容易造成误判，认为带电体不带电是十分危险的，故C错误；
D、空气开关“跳闸”，可能是发生了短路，也可能是用电器总功率过大，找到原因后再闭合开关，故D错误．
故选B．
2、B
【解析】
A、两灯串联，同时工作，同时断开，不符合题意；
B、当S1闭合，S2断开，两灯串联，能同时工作，两开关闭合，L2被短路，L1单独工作，符合题意；
C、两灯并联，只有一个干路开关，不能单独工作，不符合题意；
D、两灯并联，L1支路有开关，L2没有开关，所以L1要工作，L2必定工作，L1不能单独工作，不符合题意．
故选B．
考点：串、并联电路的设计；电路的三种状态．
点评：本题考查了电路状态的识别．注意电路发生短路时要么会烧坏电源，要么会使用电器不工作．
3、D
【解析】
天平使用时，首先调节天平平衡，然后就不需要动平衡螺母了，在称量物体质量时，通过增、减砝码后指针偏在分度盘中线左边一点，这时应当向右移动游码，D符合题意．
4、B
【解析】
AB、用丝绸摩擦过的玻璃棒带正电，靠近吸管端，端被排斥远离玻璃棒，则吸管带正电；故A错误、B正确；
CD、吸管与餐巾纸摩擦，吸管带正电，说明吸管失去了电子，同时餐巾纸得到电子而带负电，故C、 D错误。
5、C
【解析】
A、站在滑雪板上滑，是在压力一定时，通过增大受力面积来减小压强；故A不合题意；
B、坦克装有履带，是在压力一定时，通过增大受力面积来减小压强；故B不合题意；
C、刀刃磨得很薄，是在压力一定时，通过减小受力面积来增大压强；故C符合题意；
D、书包背带做得较宽，是在压力一定时，通过增大受力面积来减小压强；故D不合题意。
6、D
【解析】
A、观众看到银幕上的图象，属于光的反射，故不符合题意；
B、景物在水中形成倒影，属于光的反射，故不符合题意；
C、白鸽在沙滩上形成影子，属于光的直线传播，故不符合题意；
D、白光通过三棱形成彩色光带，属于光的折射，故符合题意。
7、B
【解析】
A．推土机的推土铲刃做的很锋利可以减小受力面积，在压力不变时，减小受力面积，可以增大压强，不符合题意；
B．铁轨下面铺枕木，可以增大火车与地面的受力面积，在压力不变时，增大受力面积，可以减小压强，符合题意；
C．破窗锤的敲击端做成锥状，可以减小受力面积，在压力不变时，减小受力面积，可以增大压强，不符合题意；
D．图顶尖做得很细，以减小受力面积，在压力不变时，减小受力面积，可以增大压强，不符合题意；
故选B。
8、D
【解析】
A．木材是绝缘体，金属是导体，故A错误；
B．石墨是导体，橡皮是绝缘体，故B错误；
C．金属是导体，橡皮是绝缘体，故C错误；
D．金属和石墨都是导体，故D正确。
9、D
【解析】
根据题意知道，在不计机械自重和摩擦的条件下使用的简单机械；
A．图的杠杆提升重物时，由于动力臂小于阻力臂，所以是费力杠杆，即
F＞G；
B．用图中的杠杆提升重物时，动力臂等于阻力臂，是等臂杠杆，即
F=G；
C．图中滑轮组承担物重的绳子的有效股数是：
n=2，
所以，绳端的拉力是：
；
D．图中滑轮组承担物重的绳子的有效股数是：
n=3
所以，绳端的拉力是：
；
综上所述，只有D图中的机械最省力。
10、D
【解析】
A．酒精灯里的酒精燃烧，是化学能转化为内能的过程，故A不符合题意；
B．压缩气体点燃棉絮，是机械能转化为内能的过程，故B不符合题意；
C．内燃机的压缩冲程，是机械能转化为内能的过程，故C不符合题意；
D．水蒸气将软木塞冲出，水蒸气对外做功，内能转化为壶盖的机械能，故D符合题意．
故选D．

二、多选题（本大题共3小题，共12分）
11、ABC
【解析】
（1）煤油对杯底的压强：p＝ρgh＝0.8×103kg/m3×10N/kg×20×10-2m＝1.6×103Pa，故A正确；由p＝可得，煤油对杯底的压力：F＝pS＝1.6×103Pa×100×10-4m2＝16N，故C正确；（2）煤油体积：V＝Sh＝100cm2×20cm＝2000cm3＝0.002m3，由ρ＝可得，煤油质量：m油＝ρV＝0.8×103kg/m3×0.002m3＝1.6kg，煤油重力：G油＝m油g＝1.6kg×10N/kg＝16N，因杯子处于静止状态，所以，杯子受到桌面的支持力：F支持＝G杯+G油＝2N+16N＝18N，故D不正确；因杯子对桌面的压力和受到的支持力是一道相互作用力，所以，桌面受到的压力：F压＝F支持＝18N，杯底对桌面的压强：p′＝＝1.8×103Pa，故B正确．故选ABC．
点睛：（1）知道圆柱形玻璃杯内煤油的深度，根据p＝ρgh求出煤油对杯底的压强，再根据p＝求出煤油对杯底的压力；（2）先求出煤油的体积，再根据密度公式求出煤油的质量，根据G＝mg求出煤油的重力；杯子处于静止状态，受到桌面的支持力等于煤油和杯子的重力之和，杯子对桌面的压力和受到的支持力是一对相互作用力，二力大小相等，根据p＝求出杯底对桌面的压强．
12、BD
【解析】
A. 通电线圈在磁场中受到磁场力的作用而转动时，把电能转化为机械能，故A错误；B. 通电导体产生磁场的方向与该导体中的电流方向有关，故B正确；C. 闭合回路的一部分导体在磁场中做切割磁感线的运动，回路中就会产生感应电流，这是电磁感应现象，故C错误；D. 地球是一个巨大的磁体，地磁的N极在地理南极附近，地磁的S极在地理北极附近，故D正确．
故选BD．
根据对简单磁现象的基础知识、电磁感应现象、磁场对通电导线的作用等知识的理解对下面的各个选项依次判断即可．
13、AD
【解析】
由图知道，物距大于像距，凸透镜成倒立、缩小的实像，应用于照相机和摄像机，故A正确；
换上焦距小一些的凸透镜，相当于增大物距，由于凸透镜成实像时，物距增大，像距减小，像变小，所以，只将蜡烛向右适当移动一定不能在光屏上接收到清晰的像，还需要移动光屏才行，故B错误；
将物体向左移动，物距增大，像距减小，要在光屏上得到清晰的像，光屏要向左移动，故C错误．
由图知道，u＞v，此时成倒立缩小的实像；将蜡烛和光屏的位置对换后，由于光路可逆知道，能成清晰的像，且成的是倒立、放大的实像，故D正确．

三、填空题（本大题共5小题，共10分）
14、5 5
【解析】
物体A处于静止状态，在竖直方向受到重力和摩擦力，重力和摩擦力是平衡力，所以，物体A受到的摩擦力大小f=G=5N，方向竖直向上．对物体A受到的压力减小一半，物体恰好沿竖直墙壁匀速下滑，物体A仍处于平衡状态，竖直方向上受到摩擦力和重力是平衡力，摩擦力等于重力，仍为5N．
15、漂浮 ＜ =
【解析】
密度计放在两种液体中都漂浮，根据漂浮条件可知，密度计在甲、乙两种液体中受到的浮力都等于密度计受到的重力G，即：
F浮1=F浮1=G，
由图知密度计排开液体的体积V排1＞V排1，由阿基米德原理F浮=ρ液V排g可知，密度计排开甲液体的体积大，所以甲液体的密度小，即ρ1＜ρ1．
16、5 2.5
【解析】
图甲中定值电阻R1与电阻箱R2串联，电路中的电流的倒数为：

从乙图看出，当R2=0，时，代入①中得：

当R2=10Ω，，代入①中得：

解①②两式组成的方程组，得：R1=5Ω，U=2.5V；
17、90° 折射光线
【解析】
(1)当光从水中斜射入空气中时，折射角大于入射角，且折射角会先到达90°，因此折射角最大值是90°；
(2)此时继续增大入射角，则折射角会不存在，即折射光线会不存在，只存在反射光线。
18、改变 减小受力面积 超导 不可以 电磁波 能 3.6×1012
【解析】
（1）地球在近日点向远日点运动过程中，动能转化为重力势能，动能减小，质量不变，速度减小，地球的运动状态改变；
（2）超大型挖掘机的转动轮刀刃必须很锋利，这是在压力一定时，通过减小受力面积的方法增大压强；
（3）许多金属和合金具有在超低温下会失去电阻的特性，这种现象称为超导电性，电热毯是根据电流的热效应制成的，超导体的电阻为零，不能产生热量，电热毯不能工作；
（4）太空中没有空气，声音不能传播，电磁波可以在中考中传播，声音宇航员在领航者空间站靠电磁波与地面进行通信；
（5）根据 知地球受到的总推力： .

四、计算题（本大题共3小题，共29分）
19、（1）化学能转化为内能；内能转化为机械能．（2）973kg．（3）二氧化碳；过多排放会产生温室效应．
【解析】
（1）火力发电首先是燃料的化学能转化为燃气的内能，然后燃气的内能推动发电机发电，内能转化成机械能；
（2）总功率为2000kw的景观灯熄灭1h节约的电能是W＝Pt＝2000kw×1h＝2000kw•h＝2000×3.6×106J＝7.2×109J；
需要煤炭提供的能量Q燃放＝＝3.6×1010J；
则需要完全燃烧的煤炭的质量m＝＝973kg
（3）低碳生活中的“碳”指的是二氧化碳，过多会造成温室效应，全球变暖，海平面上升，气候异常．
20、（1）8N；（2）1600Pa；（3）1.5×103kg/m3
【解析】
（1）A放入后水对容器底压强的变化量：△p=ρ水g△h=1.0×103kg/m3×10N/kg×0.08m=800Pa，由p=可得，水对容器底压力的变化量：△F=△pS=800Pa×100×10-4m2=8N；
（2）A放入容器内排开水的体积：V排=S△h=100×10-4m2×0.08m=8×10-4m3；则圆柱体A的底面积：SA===5×10-3m2，因圆柱体A在水中漂浮，受到的浮力和自身的重力相等，GA=F浮A=ρ水gV排=1.0×103kg/m3×10N/kg×8×10-4m3=8N，因水平面上物体的压力和自身的重力相等，所以，圆柱体A竖放在地面时对地面的压强：pA===1600Pa；
（3）当AB浸没且A不触底时，B的质量最大，则B的密度最大，此时AB排开水的总体积：V′排=S(hA浸+hA露+hB)= 5×10-3m2×(0.16m+0.04m+0.08m)=1.4×10-3m3，AB整体悬浮时受到的浮力等于A和B的总重力：GAB=F浮总=ρ水gV′排=1.0×103kg/m3×10N/kg×1.4×10-3m3=14N，则B圆柱体的重力：GB=GAB-GA=14N-8N=6N，B圆柱体的体积：VB=ShB=5×10-3m2×0.08m=4×10-4m3，由G=mg=ρgV可得，B的最大密度：ρB====1.5×103kg/m3。
21、（1）0.5A；（2）1200W；（3）15J
【解析】
（1）当吹冷风时，只有电动机工作，P1=110W，由P=UI可得，通过电动机的电流：I1==0.5A；
（2）电吹风吹热风时的功率是：P==1.2kW·h=1200W
（3）电吹风吹冷风时，1min=60s内电流通过电动机产生的热量：Q=I12R1t=(0.5A)2×1Ω×60s=15J；
答：（1）电吹风吹冷风时，通过电动机的电流是0.5A；
（2） 电吹风吹热风时的功率是1200W；
（3）电吹风内电动机的电阻是1Ω，电吹风吹冷风1min产生的热量是15J．

五、作图题（本大题共2小题，共4分）
22、
【解析】
根据题意，匀速直线运动时，处于平衡状态，所以拉力和摩擦力是一对平衡力，大小相等，重力的方向竖直向下，作用点都画在重心上，如图：

23、
【解析】
由题意可知：灯和压缩机是并联关系，且电动压缩机与温控开关串联，照明灯泡与门控开关串联，如下图所示：

六、实验探究题（本大题共3小题，共15分）
24、用塞子将瓶口塞紧，堵住没有吸管的小孔（不漏气），不能将水吸入口中；再将没有插入吸管的小孔放开，用吸管吸水，能将水吸入口中． 1分
通过两次实验对比可知：第一次堵住没有插入吸管的小孔，没有大气压的作用，不能将水吸入口中；第二次放开没有插入吸管的小孔，有大气压的作用，能将水吸入口中；所以小阳的说法是错误的． 2分
【解析】
试题分析：（1）实验设计如下：
第一次：用塞子将瓶口塞紧，堵住没有吸管的小孔（不漏气），不能将水吸入口中；
第二次：将没有插入吸管的小孔放开，用吸管吸水，能将水吸入口中．
（2）通过两次实验对比可知：
第一次堵住没有插入吸管的小孔，没有大气压的作用，不能将水吸入口中；
第二次放开没有插入吸管的小孔，有大气压的作用，能将水吸入口中；所以小阳的说法是错误的．
考点：大气压的综合应用；实验设计．
点评：会利用外界大气压和杯子内大气压的关系设计实验，并说明问题．
25、要关闭其他的用电器，使电水壶单独工作 1000 热传递 C A
【解析】
在测量电热水壶的实际功率时，要关闭其他的用电器，使电水壶单独工作；根据参数1600r/(kW·h)知，每消耗1kW·h的电能，电能表转1600圈，所以，电能表转80圈，电水壶消耗的电能为：W=kW·h=0.05kW·h，电热水壶实际功率：P===1kW=1000W；电热水壶烧水时消耗了电能，从而使电热丝的温度升高，水从电热丝吸收热量，温度升高、内能增加，是通过热传递改变了水的内能；插座是“左零右火上接地”，B插头对应三孔插座的左边，即应该是零线，C插头对应三孔插座的右边，应该是火线；当插头插入插座的瞬间，因为长插脚比其它两脚稍长一些，所以长插脚先接触地线；使金属外壳先与地线相连，然后才是火线和零线的连接；拔插头时，由于火线和零线的这两脚短，刚刚断开火线和零线时，长插脚稍长一些，仍处于连接状态，金属外壳仍未离开地线，因此如果用电器“漏电”，在插插头或拔插头的过程，人不会触电，在这三个插脚中，较长的插脚是A．
26、72.2 40 45 1.125×101 偏小 大于 ρ酱油= 偏小
【解析】
(1)[1]由甲图知道砝码质量为50g+20g，游码标尺分度值为0.2g，则游码读数为2.2g，所以，烧杯和油的总质量是：
m总=50g+20g+2.2g=72.2g；
(2)[2]由乙图知道，量筒的分度值为2mL，所以，量筒中酱油的体积是：
V= 40mL=40cm1；
(1)[1]由丙图知道，砝码质量为20g+5g，游码读数为2.2g，所以，剩余酱油和烧杯的总质量是：
m剩=20g+5g+2.2g=27.2g，
即倒出的酱油的质量是：
m= m总-m剩=72.2g-27.2g=45g，
所以，酱油的密度是：
；
(4)[4]若砝码生锈了，则砝码的实际质量超过了标注的质量，所以可少加砝码便能与左侧平衡，而读数时却仍按标注值读取，即测得得质量会偏小，根据知道，则计算出的密度将偏小；
(5)①[6]由于步骤 d 是在c步骤的基础上，再排出更多的酱油，而瓶、泡沫、金属块的质量是一样的，所以，d步骤中可乐瓶内所有物体的重力小于c步骤中可乐瓶内所有物体的重力，即c步骤中可乐瓶对水平面的压力大于d步骤中可乐瓶对水平面的压力；
②[7]由图②知道，泡沫漂浮在酱油中，其受到的浮力等于其重力，而浮力又等于其排开酱油的重力，则
G泡沫=F浮泡沫=G排泡沫=m排泡沫g=ρ酱油V1g；
由图③知道，金属块的体积是：
V金属=V2-V1，
则金属块的重力是：
G金属=m金属g=ρV金属g=ρ(V2-V1)g；
图④中，将泡沫和金属块看为一个整体，其漂浮在酱油中，所以其受到的总浮力等于其总重力，而浮力又等于其排开酱油的重力，所以，
G泡沫+ G金属=F浮总=G排总=m排总g=ρ酱油V1g，
将G泡沫和G金属代入ρ酱油V1g+ρ(V2-V1)g=ρ酱油V1g，解得
ρ酱油=；
③[8]在步骤d中，若该金属块沾上了一些酱油，则会导致G金属增大，从而G泡沫+ G金属也增大，最终使得排开酱油的总体积V1增大．由ρ酱油=知道，V1增大会导致测得的酱油密度偏小。
