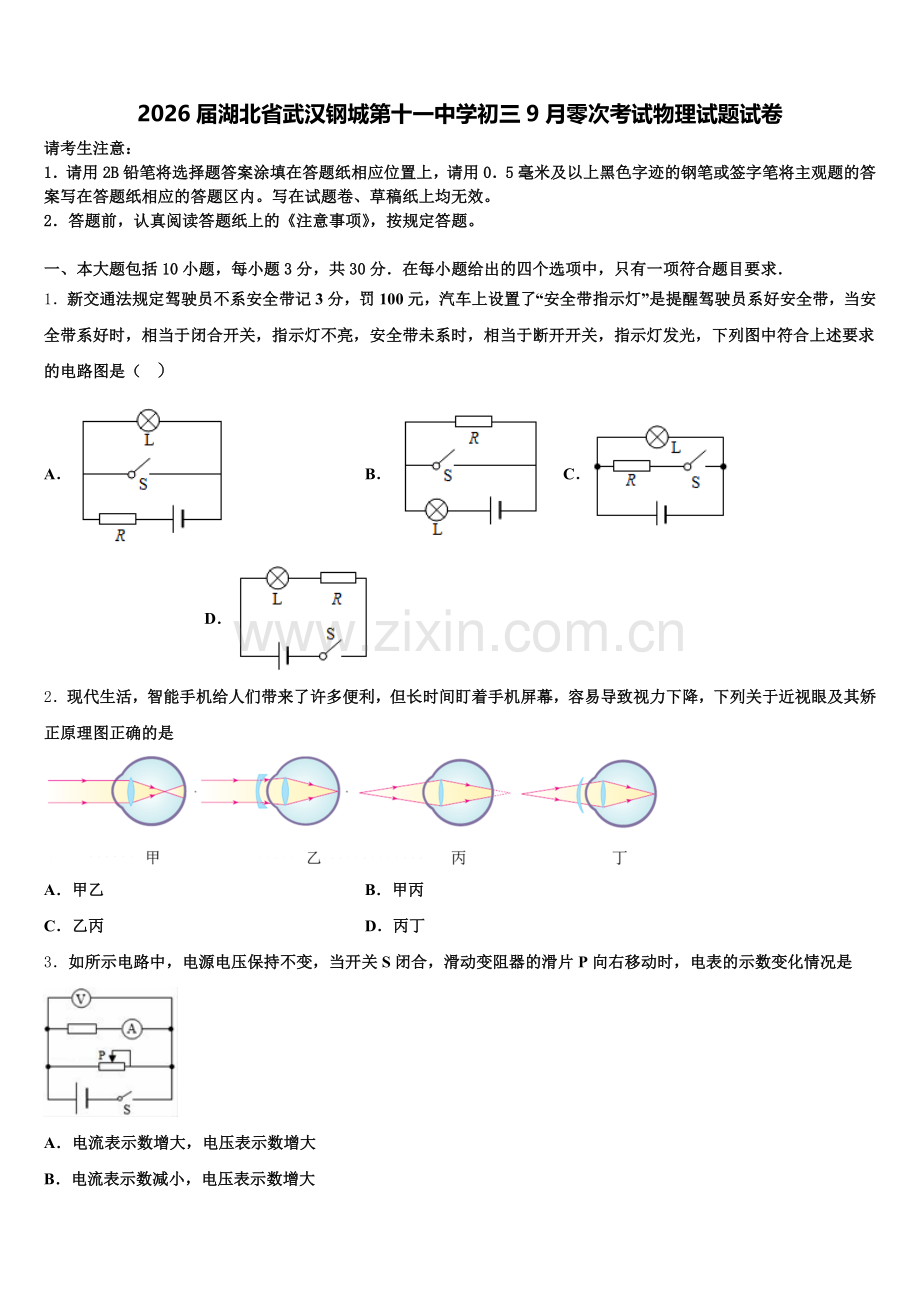

2026届湖北省武汉钢城第十一中学初三9月零次考试物理试题试卷
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．新交通法规定驾驶员不系安全带记3分，罚100元，汽车上设置了“安全带指示灯”是提醒驾驶员系好安全带，当安全带系好时，相当于闭合开关，指示灯不亮，安全带未系时，相当于断开开关，指示灯发光，下列图中符合上述要求的电路图是（ ）
A． B． C． D．
2．现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降，下列关于近视眼及其矫正原理图正确的是

A．甲乙 B．甲丙
C．乙丙 D．丙丁
3．如所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是

A．电流表示数增大，电压表示数增大
B．电流表示数减小，电压表示数增大
C．电流表示数不变，电压表示数不变
D．电流表示数减小，电压表示数不变

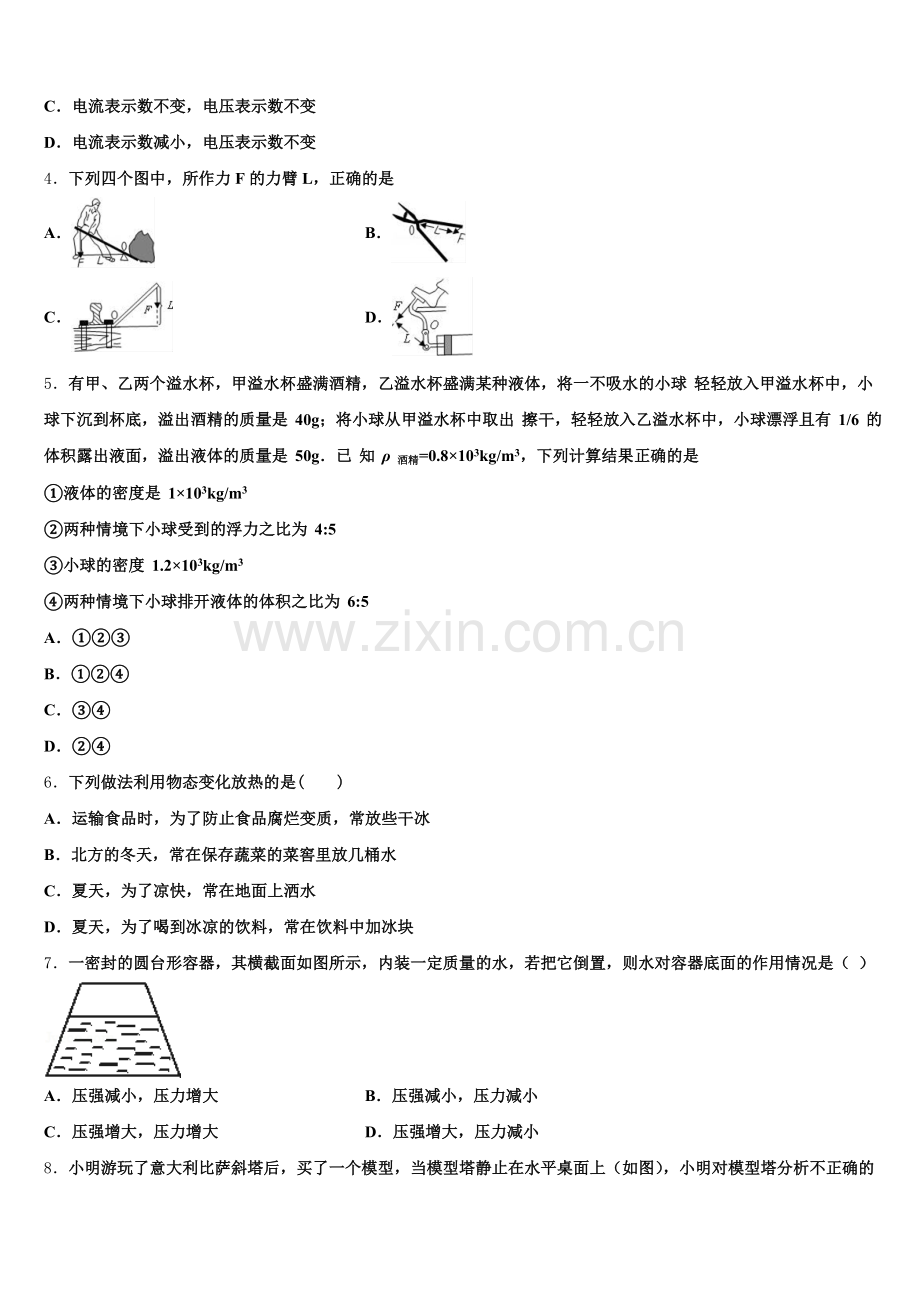

4．下列四个图中，所作力F的力臂L，正确的是
A． B．
C． D．
5．有甲、乙两个溢水杯，甲溢水杯盛满酒精，乙溢水杯盛满某种液体，将一不吸水的小球 轻轻放入甲溢水杯中，小球下沉到杯底，溢出酒精的质量是 40g；将小球从甲溢水杯中取出 擦干，轻轻放入乙溢水杯中，小球漂浮且有 1/6 的体积露出液面，溢出液体的质量是 50g．已 知 ρ 酒精=0.8×103kg/m3，下列计算结果正确的是
①液体的密度是 1×103kg/m3
②两种情境下小球受到的浮力之比为 4:5
③小球的密度 1.2×103kg/m3
④两种情境下小球排开液体的体积之比为 6:5
A．①②③
B．①②④
C．③④
D．②④
6．下列做法利用物态变化放热的是(　　)
A．运输食品时，为了防止食品腐烂变质，常放些干冰
B．北方的冬天，常在保存蔬菜的菜窖里放几桶水
C．夏天，为了凉快，常在地面上洒水
D．夏天，为了喝到冰凉的饮料，常在饮料中加冰块
7．一密封的圆台形容器，其横截面如图所示，内装一定质量的水，若把它倒置，则水对容器底面的作用情况是（ ）

A．压强减小，压力增大 B．压强减小，压力减小
C．压强增大，压力增大 D．压强增大，压力减小
8．小明游玩了意大利比萨斜塔后，买了一个模型，当模型塔静止在水平桌面上（如图），小明对模型塔分析不正确的是 （ ）

A.倾斜的塔不受到桌面对它的摩擦力
B．以跑动的小狗为参照物塔是运动的
C.塔受到桌面对它的支持力竖直向上
D.塔对桌面的压力和桌面对塔的支持力是一对平衡力
9．如图，下列对图象的表述正确的是（ ）

A．当a为路程b为运动时间，甲表示该物体正在做加速运动
B．当a 为速度b为运动时间，乙表示该物体处于静止状态
C．当a为质量b为体积，甲说明该物质的质量与体积成正比
D．当a为温度b为加热时间，丙表示晶体的凝固过程
10．张一山在《朗读者》中为大家演绎了《追风筝的人》．关于其中的物理知识，下列说法正确的是（ ）
A．朗读时，朗读者的声带振动产生声音
B．空气中，声音的传播速度约约3×108m/s
C．观众主要依据音调区分主持人和朗读者的声音
D．朗读者的声音很大是因为声音的频率很高
二、填空题（本大题包括7小题，每小题2分，共14分）
11．如图所示在竖直木板上固定一橡皮筋，当在橡皮筋下端挂一质量为200g的小球时橡皮筋伸长至E，现用两个弹簧测力计成一角度同时向下拉橡皮筋，使橡皮筋一端再次伸长至E，若甲乙两个弹簧测力计的示数分别为1.5N和1.3N，则甲乙两弹簧测力计的合力大小为__________ N．

12．著名的_____实验证明了大气压强存在且很大．大气压强的数值会随着海拔高度的增加而逐渐_____，（选填“增大”、“不变”或“减小”）．拦河大坝设计成上窄下宽则是因为水的_____越大，水对大坝的压强越大．
13．探究声音的传播时，将手机装入塑料袋，扎紧袋口后用细线悬于水中，用另一部手机拨打袋中的手机，手机接通后能听到手机发出的铃声，这说明_____可在水中传播，我们听出手机铃声是汪峰唱的《飞得更高》，这是根据声音的_____来辨别的．
14．如果某一电动自行车电动机的额定功率为240W．正常工作时供电电流为5A，则电动机的额定工作电压为______V．若电动自行车以18km/h的速度匀速行驶了10min，则其通过的路程为______m。
15．2017年4月，我国国产直升机AC311A成功试飞．直升机能停留在空中，是因为旋转的机翼对空气施加了向下的力，根据物体间力的作用是_____，空气对机翼也施加了向上的力，所以直升机能够停留在空中．另外，我国国产大飞机C919于5月也完成了首飞，客机在飞行时，机翼上表面空气流速_____，压强_____，因此获得向上的升力．
16．一束光AO射向平面镜，光线AO与镜面的夹角如图所示，则反射角的大小为_____。现在城市里很多高楼大厦采用玻璃幕墙作装饰，当强烈的太阳光照射到玻璃幕墙时，就会发生_____反射，造成“光污染”。

17．2018年10月23日，世界上最长的跨海大桥港珠澳大桥正式开通。如图，大桥在海面上成的倒影是由光的______（“直线传播”“反射”“折射”）形成的；当海面上升时，成的像______（“变大”“变小”“不变”）。

三、作图、实验与探究题（本大题包括5小题，共34分）
18．如图所示，一束光线照射到平面镜上被反射后再射到凸透镜上．请作出平面镜的入射光线和凸透镜的折射光线．
（_______）

19．如图所示，小磁针静止，标出电源的“+”、“﹣”极及小磁针的N极．
（_____）

20．小明在研究物体的浮沉时，发现铁块放入水中下沉，塑料块浸没在水中后上浮，为进一步探究物体的浮沉条件，他找来了下列器材：弹簧测力计、一杯水、细线、铁块A、塑料块B和塑料块C（B与A体积相同，C与A质量相同）．
他按图甲和乙进行了实验，测出铁块受到的浮力大小为_____，并与重力比较，由此得出了物体下沉的条件．实验时，他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变小，示数变小的原因是：_____．为探究物体上浮的条件，他选择了合适的塑料块，利用现有器材在题中（1）实验的基础上，增加一个实验步骤就完成了探究．
①选择的塑料块是_____（B/C）．
②增加的步骤：用弹簧测力计测出上面①中塑料块的重力G．
③当满足_____（用测得的物理量表示）条件时，物体上浮．
21．随着手机用户的增多，伴随近视眼的增加，都是由于长时间用眼，造成用眼过度，眼睛的晶状体变厚，如图所示。

（提出问题）小明同学为了弄清楚是不是因为晶状体变厚造成近视眼，同时想弄清楚近视眼度数越大，是不是因为晶状体越厚。
（设计并进行实验）因此利用实验室中的水凸透镜等器材进行探究实验：

①调整烛焰（模拟远处所视物）、水凸透镜（模拟人眼晶状体，并与注射器相连，其凸起程度可通过注射器注入或吸收水量来调节）、光屏（模拟人眼视网膜）在光具座上的位置，如图所示，在光屏上得到了烛焰清晰的像。
②当向水凸透镜内注入适量水来模拟近视眼，发现光屏上原来清晰的像变模糊了，将光屏向靠近透镜的方向移动适当距离，再次得到清晰的像，说明凸透镜变厚后，物距______，凸透镜的焦距变______；
（分析论证）③根据所学的内容知道，近视眼成因之一是由于长时间用眼后，造成晶状体变 _______ ，眼睛将远处的物体成像在视网膜_______（选填“前”或“后”）。
④若光屏不移动，在烛焰和水凸透镜间加一个焦距合适的凹透镜，光屏上也能得到清晰的像，说明近视眼镜是________透镜。
（拓展延伸）小明移动凸透镜前的蜡烛，物距u随时间t的变化图像如图甲所示，则像距v与t的大致变化关系为下图乙中（______）

22．用图甲所示的装置对冰进行加热，并且每隔相同的事件记录一次温度计的示数，同时观察物质的状态，图乙和图丙中有一幅是根据实验记录的数据绘制而成的，回答下列问题：

（1）冰属于____（选填“晶体”或“非晶体”）．
（2）在图像中AB阶段物质处于_____状态（选填“固体”、“液化”或“固液共存”），熔化时间经历_____min.
（3）图乙和图两中CD段正确的是______，若CD与AB对应的物质的比热容分别是c1和c2，则正确的图中cl：c2=______
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图所示，R0是阻值为80Ω的定值电阻，R为滑动变阻器，其上标有“100Ω3A”字样，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，灯泡上标有“8V 1.6W”字样．求：
灯泡的额定电流；闭合开关S，断开开关S1、S2时，灯泡正常发光，求电源电压的大小；开关S、S1、S2都闭合时，在不损坏电流表的前提下，求R消耗电功率的最小值和最大值．
24．2018年9月23日，广深港高铁香港段正式运营。广深港高铁全程141千米。其中内地段115千米，香港段26千米，李菲在国庆节期间乘坐高铁从广州南到香港。列车时刻表如下：
站序
站名
到站时间
出发时间
停留时间
路程
01
广州南
-
7:55
-

02
虎门
8:12
8:14
2分钟

03
深圳北
8:31
8:36
5分钟
115km
04
香港西九龙
8:55
-
-
141km
列车中途经过一个隧道，当他所在的车厢进隧道时，看到车厢内显示屏上的示数为216km/h，他用手表开始计时，经过20s车厢出隧道，求：

（1）列车由广州南到深圳北的平均速度；
（2）设想列车在隧道中匀速运动，则该隧道的长度。
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、A
【解析】
试题分析：根据题意知，指示灯与S并联，但电路不会出现短路，即电路中必须串联一个保护电阻；结合选项可知A符合题意，BCD不符合；故应选A．
【考点定位】电路的设计与判断
2、A
【解析】
（1）近视眼是由于晶状体对光线的会聚作用太强，使远处物体射来的光线会聚在视网膜的前方，由此可以确定哪一个图表示了近视眼的成像情况．近视眼佩戴凹透镜进行矫正．
（2）远视眼的晶状体较薄，会聚能力较弱，看近处的物体时，将像成在视网膜的后面，远视眼佩戴凸透镜进行矫正．
【详解】
甲图，远处过来的光线成像于视网膜的前方，是近视眼成因原理图；近视眼应配戴凹透镜制成的眼镜进行矫正，故乙是近视眼的矫正原理图；丙图，近处过来的光线成像于视网膜的后方，是远视眼成因原理图；远视眼应配戴凸透镜制成的眼镜进行矫正，故丁是远视眼矫正原理图．
故选A．
图示的四个图来源于课本，分别表示了远视眼和近视眼的成因与矫正的光路图．明确近视眼与远视眼的成因是解决此题的关键．
3、C
【解析】
如图是并联电路，电压表测电源的电压，所以当滑动变阻器的滑片P向右移动时，电压表的示数不变；由于各支路互不影响，电流表测量定值电阻电流，所以当移动滑片时电流表示数也不变．
4、A
【解析】
A. 动力为F，过支点O向动力作用线画垂线即为动力臂L，故A正确；B. 力臂L与F的作用线不垂直，故B错误；C. 力臂是指O点到F作用线的垂线段，而图中的L是F作用线的一部分，故C错误；D. 图中的力臂没有过支点O向动力作用线画垂线，故D错误．故选A.
点睛：根据力臂的画法，过支点作力的作用线的垂线段，对各个选项逐一分析即可．
5、D
【解析】
由题知，将小球放在装满酒精的溢水杯中，小球沉底，且溢出酒精40g，则：
V球=V溢酒精=50cm3，
此时小球受到的浮力为：F浮1=G排1=m酒精g=0.04kg10N/kg=0.4N.
将小球放在装满另一种液体的溢水杯中，小球漂浮，且溢出液体50g，
则：G球=G溢液，即：m球=m溢=50g,此时小球受到的浮力为：F浮2=G排液=m溢液g=0.05kg=0.5N,则：球==1g/cm3，③错误；
当小球在液体中漂浮时，排开液体的体积为：V排液==50=cm3
===1.2g/cm3=1.2kg/m3，①错误；
==，②正确；
==，④正确．故D选项正确；ABC选项错误．
6、B
【解析】
A．运输食品时，为了防止食品腐烂变质，人们常在运输箱放些干冰，利用了干冰升华吸热的特点，故A不符合题意；
B．北方的冬天，储存蔬菜的菜窖里常放几桶水，可防止菜被冻坏，利用了水结冰放热的特点，故B符合题意；
C．夏天，在地板上洒些水，感到凉爽．利用了水蒸发吸热的特点，故C不符合题意；
D．夏天，喝冰凉的饮料加上几个冰块，是因为冰块熔化吸热，故D不符合题意；
故选B。
7、D
【解析】
先分析水对容器底的压强，由液体压强公式P=ρgh，只需分析当把容器倒置过来后，h有何变化，就可以得出压强如何变化．
分析水对容器底的压力，我们就需要用公式F=PS进行分析．而直接用这个公式还不能分析出水对容器底的压力变化情况，因为倒置过来后水对容器底的压强变大了（h变大了），而容器底面积却变小了，所以压强与容器底面积的乘积是变大了还是变小了，我们就无法判断出来．所以我们还需要寻找一个量，通过这个量把第一次和第二次水对容器底的压力联系起来，从而进行比较．
第一次，水对容器底的压力大于水的重力．理由：水对容器底的压力是以S大为底面积，h为高的这部分液柱所产生的压力，这部分液柱比容器中的水多，所以水对容器底的压力大于水的重力；
第二次，水对容器底的压力小于水的重力．理由：水对容器底的压力是以S小为底面积，h′为高的这部分液柱所产生的压力，这部分液柱比容器中的水少，所以水对容器底的压力小于水的重力．
由此就可得出第一次和第二次水对容器底的压力变化情况了．
【详解】
设如图放置时的底面积为S大，倒置过来后的底面积为S小，
因为水的体积一定，所以倒置过来后水的高度增大了，则根据液体压强公式P=ρgh可知，倒置过来后水对容器底的压强变大了．
第一次水对容器底的压力：F=PS=ρghS大，即水对容器底的压力是以S大为底面积，h为高的这部分液柱所产生的压力，由图可知这部分液柱比水多，所以水对容器底的压力大于水的重力．如图：

第二次水对容器底的压力：F′=P′S小=ρgh′S小，即水对容器底的压力是以S小为底面积，h′为高的这部分液柱所产生的压力，由图可知这部分液柱比水少，所以水对容器底的压力小于水的重力．如图：

8、D
【解析】
试题分析：由于斜塔在水平方向上静止不动，所以不受摩擦力的作用，故A正确；塔相对于狗的位置在不断发生变化，所以塔是运动的，故B正确；塔在竖直方向上受力平衡，在竖直方向上受竖直向下的重力，和竖直向上的支持力，故C正确；塔对桌面的压力和桌面对塔的支持力分别作用在两个不同的物体上，所以不是平衡力，故D错误；应选D。
【考点定位】力和运动
9、C
【解析】解答：A. 当a为路程b为运动时间，甲图线是一条过原点的直线，表示物体做匀速直线运动。故A错误；B. 当a为速度b为运动时间，乙图线是一条与横轴平行的直线，表示物体以一定速度做匀速运动。故B错误；C. 当a为质量b为体积，甲图线是一条过原点的直线，表示物体质量与体积成正比。故C正确；D. 当a为温度b为加热时间，丙是一条随加热时间降温的图线，而晶体凝固时放热，温度保持不变。故D错误。故选：C。
点睛：根据图象中图线的形状，得出纵坐标与横坐标之间的关系，对应有关物理规律，确定正确的选项。
10、A
【解析】
分析：（1）声音是由物体的振动产生的．声音传播时需要介质．
（2）空气中，声音的传播速度约为340m/s；
（3）音调与频率有关，频率越高，音调越高．
（4）音色是区别声音的重要标志．区别声音就是靠音色．
解答：A、发声的物体一定在振动，朗读时是声带振动产生声音，故A正确；
B. 空气中，声音的传播速度约为340m/s；故B错误；
C. 观众主要依据音色区分主持人和朗读者的声音，故C错误；
D. 朗读者的声音很大是因为声音的振幅很大，响度大，故D错误；
故选A
【点睛】解决此类问题要结合声音产生的条件、声音的传播是需要介质和传播速度几个方面去分析，难点是声音三个特性的区分．

二、填空题（本大题包括7小题，每小题2分，共14分）
11、2
【解析】
实验中，两次的效果相同，故实验采用了等效代替的方法，所以甲乙两弹簧测力计的合力大小等于小球的重力，由得，所以甲乙两弹簧测力计的合力大小也是2N．
12、马德堡半球 减小 深度
【解析】
马德堡半球实验有力地证明了大气压强的存在；大气压与高度的变化规律是：大气压随海拔高度的增加而减小；
由于液体内部压强随着深度的增大而增大，所以拦河大坝设计成上窄下宽则是因为水的越往深处的压强越大的缘故．
13、声音 音色
【解析】
声音可以在液体中传播；声音的三个要素是指：音调、响度和音色，音调由振动的频率决定；响度由振动的幅度决定；音色由发生体本身决定．
【详解】
用另一部手机拨打袋中的手机，能听到手机发出的铃声，是由水和空气传过来的，故能说明声音可在水中传播；我们能够清楚地辨别出是汪峰唱歌的声音，这是根据声音的音色来辨别的．
故答案为声音；音色．
14、48 3000
【解析】
由P=UI可得，电动机的额定电压：；
电动车行驶速度为v=18km/h=5m/s，时间t=10min=600s，由可得，电动车行驶的路程：s=vt=5m/s×600s=3000m。
15、相互的 大 小
【解析】
（1）物体间力的作用是相互的，螺旋桨在对空气施力的同时，也受到空气对它施加的反作用力；
（2）流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大．
【详解】
（1）直升机的螺旋桨对空气施加了一个竖直向下的力，由于物体间力的作用是相互的，所以空气对直升机施加了一个竖直向上的反作用力，这个力就是飞机向上的升力；
（2）机翼上方的空气流速大，压强较小；机翼下方的空气流速小，压强大，机翼受到一个向上的压强差，故飞机受到向上的升力．
16、65° 镜面
【解析】
要掌握入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角。平行光射到玻璃幕墙、釉面砖墙、磨光大理石等反射面时，反射光线射向同一方向，会造成光污染。
【详解】
首先做出法线，如下图所示：入射光线与镜面的夹角是25°，所以入射角为
．根据反射角等于入射角做出反射光线。反射角也为65°。

建筑物的玻璃幕墙、釉面砖墙、磨光大理石等表面光滑，这些作为反射面的时候，都属于镜面反射，太阳光射到上面，入射光线被反射，从同一方向射出，光线很强，照到物体上会给人们的生活工作等造成很大的不便，称为白亮污染或光污染。
故答案为：65°；镜面。
此题主要考查了光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念。此题还考查镜面反射的实例，在平时的学习生活中多积累与物理相联系的现象，将物理与社会联系起来。
17、反射 不变
【解析】
海面相当于是平面镜，大桥在海面上成的倒影是平面镜成像，属于光的反射现象； 当海面上升时，物体大小不变，由平面镜成像像与物大小相等的特点知道，大桥成的像大小不变。

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
过平面镜的入射点做法线，然后根据光的反射定律中反射角等于入射角做出入射光线；反射光线经过凸透镜左侧的二倍焦距处入射到凸透镜上，根据凸透镜成像规律，折射光线经过右侧的二倍焦距处，作图如下：

19、
【解析】
因为磁感线总是从磁体的N极出发，所以螺旋管的右端为N极，左端为S极，根据磁体间的相互作用规律知道，小磁针的右端为N极，由安培定则知道，电源的左端为正极，右端为负极，如图：

20、F1 -F2 铁块接触到容器底部 B F1-F2 >G
【解析】
（1）根据称重法，铁块受到的浮力大小F=F1-F2；
（2）他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变小，说明铁块受到别外一个向上的力作用，这是因为铁块接触到容器底部，受到容器底部施加的一个向上的作用力而使弹簧测力计示数减小了；
（3）①根据题目条件，因B与A体积相同，根据影响浮力大小的因素，所以选用塑料B，其浸没时受到的浮力大小等于铁块受到的浮力大小F1-F2；
②增加的步骤是用弹簧测力计测出B塑料块的重力G；
③当满足F1-F2＞G条件时，物体上浮．
故答案为（1）F1-F2；
（2）铁块接触到容器底部；
（3）①B；③F1-F2＞G．
21、不变 小 厚 前 凹 C
【解析】
①由图知，像距小于物距，此时物距大于2倍焦距，所以此时成倒立、缩小的实像；
②当向水凸透镜内注入适量水，此时凸透镜变厚，将光屏向靠近透镜的方向移动适当距离，才能再次得到清晰的像，此时物距不变，说明其会聚作用增强，也就是焦距变小，像距变小；
③如果长时间近距离看书，就会使晶状体变厚，使得远处的物体的像成在视网膜的前方，故能看清近处的物体，但不能看清远处的物体，形成近视眼；
④近视眼患者若想看清楚物体，应减小像距，即将光屏向靠近透镜的方向移动适当距离；或者让光线推迟会聚，即要在烛焰和水凸透镜间加一个焦距合适的凹透镜，光屏上也能得到清晰的像；说明近视眼镜是凹透镜；
【拓展延伸】
当物距大于焦距时凸透镜成的是实像；将蜡烛从略大于一倍焦距处逐渐远离凸透镜，物距变大，像距则变小，但不会小于焦距，故图象为C图。
22、晶体 　 固体 10 乙 2：1
【解析】
(1)由图像可知，冰有一定的熔点，属于晶体；(2)在图象中AB阶段冰还未开始熔化，处于固体状态；由图像可知，熔化时间经历10min；(3)观察图象可知，AB段是冰的升温过程,CD段是水的升温过程,AB段升高的温度与CD段升高的温度都是10℃,根据吸热公式Q吸＝cm△t，水的比热容大于冰的比热容，质量一定的冰和水升高相同的温度时，水吸收的热量大于冰吸收的热量，加热时间应更长，所以图丙的CD数据有问题，图乙是正确的．由乙图知，质量相同的冰和水升高相同温度时，水的加热时间是冰的2倍，即吸收的热量是冰的2倍，由Q＝cmt的变形公式c＝可知，水的比热容是冰的2倍，即C1：C2＝2：1.
点睛：掌握晶体在熔化过程中的特点：吸热但温度保持不变；知道晶体在熔化前为固态；熔化过程为固液共存态；熔化完后为液态；根据吸热公式Q吸＝cm△t，水的比热容大于冰的比热容，在质量一定时，升高相同的温度，水吸收的热量大于冰吸收的热量，加热时间应更长一些．

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、0.2 A 24 V 5.76 W 64.8 W
【解析】
解：（1）由P=UI可知，灯泡的额定电流．
（2）闭合开关S，断开开关S1、S2时，灯泡L与电阻R0串联，灯泡正常发光，则电路中的电流I=IL=0.2A，
所以电源电压U=UL+U0=8V+0.2A×80Ω=24V．
（3）开关S、S1、S2都闭合时，灯泡L被短路，电阻R0与滑动变阻器R并联，电流表A1测通过电阻R0的电流，电流表A2测干路中的总电流．
由于滑动变阻器的最大电阻为R大=100Ω，则R消耗电功率的最小值为：．
此时通过电阻R0的电流，
已知电流表A1测通过电阻R0的电流，电流表A2测干路中的总电流，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，所以，通过R的最大电流为：Imax=I-I0=3A-0.3A=2.7A，
R消耗电功率的最大值为：Pmax=UImax=24V×2.7A=64.8W．
所以，在不损坏电流表的前提，R消耗电功率的最小值和最大值分别为5.76W、64.8W．
答：（1）灯泡的额定电流为0.2A．（2）电源电压为24V．（3）在不损坏电流表的前提，R消耗电功率的最小值和最大值分别为5.76W、64.8W．
24、（1）191.7km/h；（2）1200m.
【解析】
（1）列车由广州南到深圳北所用的时间：t=8:31-7:55=36min=0.6h，列车由广州南到深圳北的平均速度:v=191.7km/h;
（2）列车在隧道中的速度：216km/h=m/s=60m/s，则该隧道的长度：
