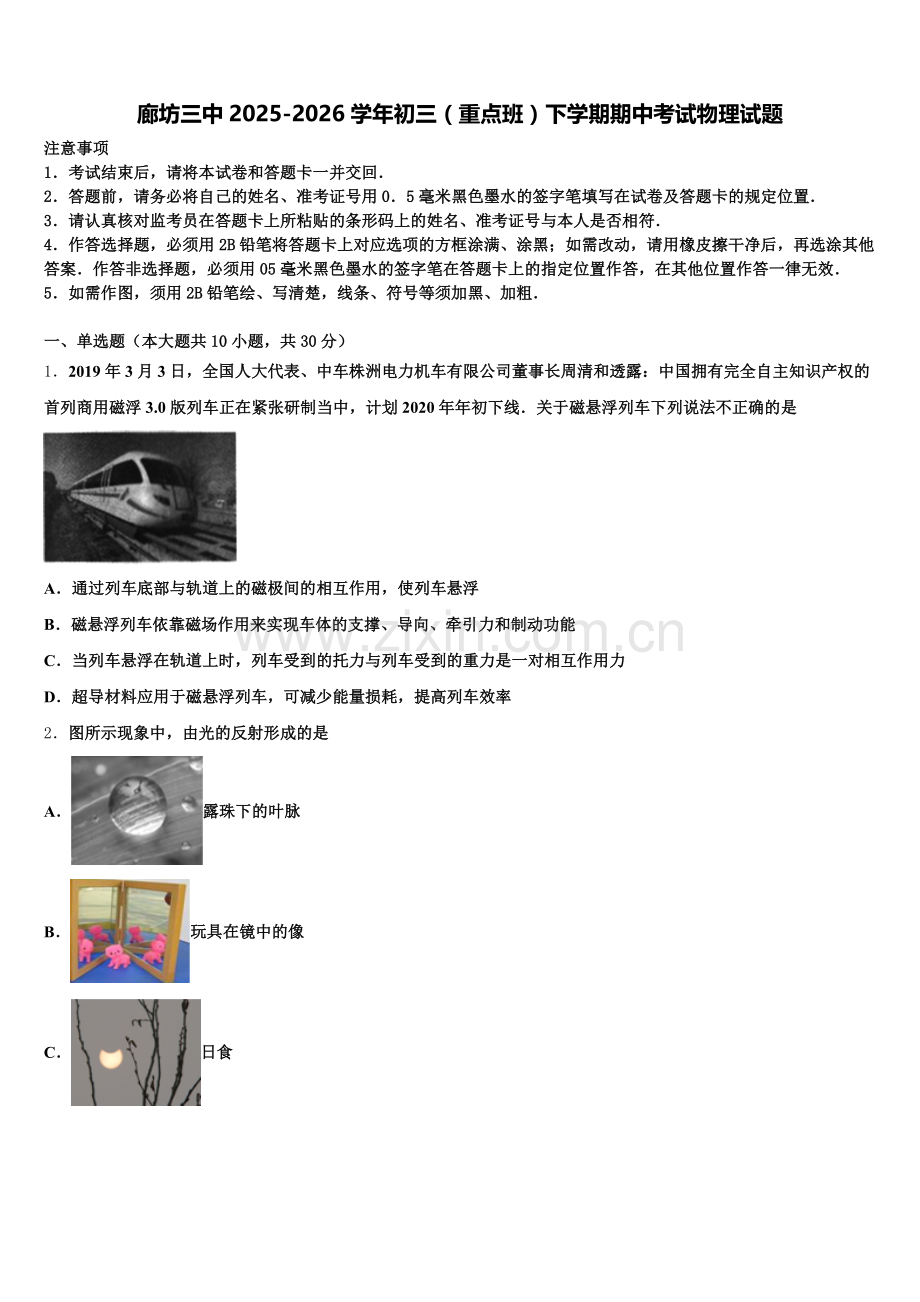

廊坊三中2025-2026学年初三（重点班）下学期期中考试物理试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单选题（本大题共10小题，共30分）
1．2019年3月3日，全国人大代表、中车株洲电力机车有限公司董事长周清和透露：中国拥有完全自主知识产权的首列商用磁浮3.0版列车正在紧张研制当中，计划2020年年初下线．关于磁悬浮列车下列说法不正确的是

A．通过列车底部与轨道上的磁极间的相互作用，使列车悬浮
B．磁悬浮列车依靠磁场作用来实现车体的支撑、导向、牵引力和制动功能
C．当列车悬浮在轨道上时，列车受到的托力与列车受到的重力是一对相互作用力
D．超导材料应用于磁悬浮列车，可减少能量损耗，提高列车效率
2．图所示现象中，由光的反射形成的是
A．露珠下的叶脉
B．玩具在镜中的像
C．日食

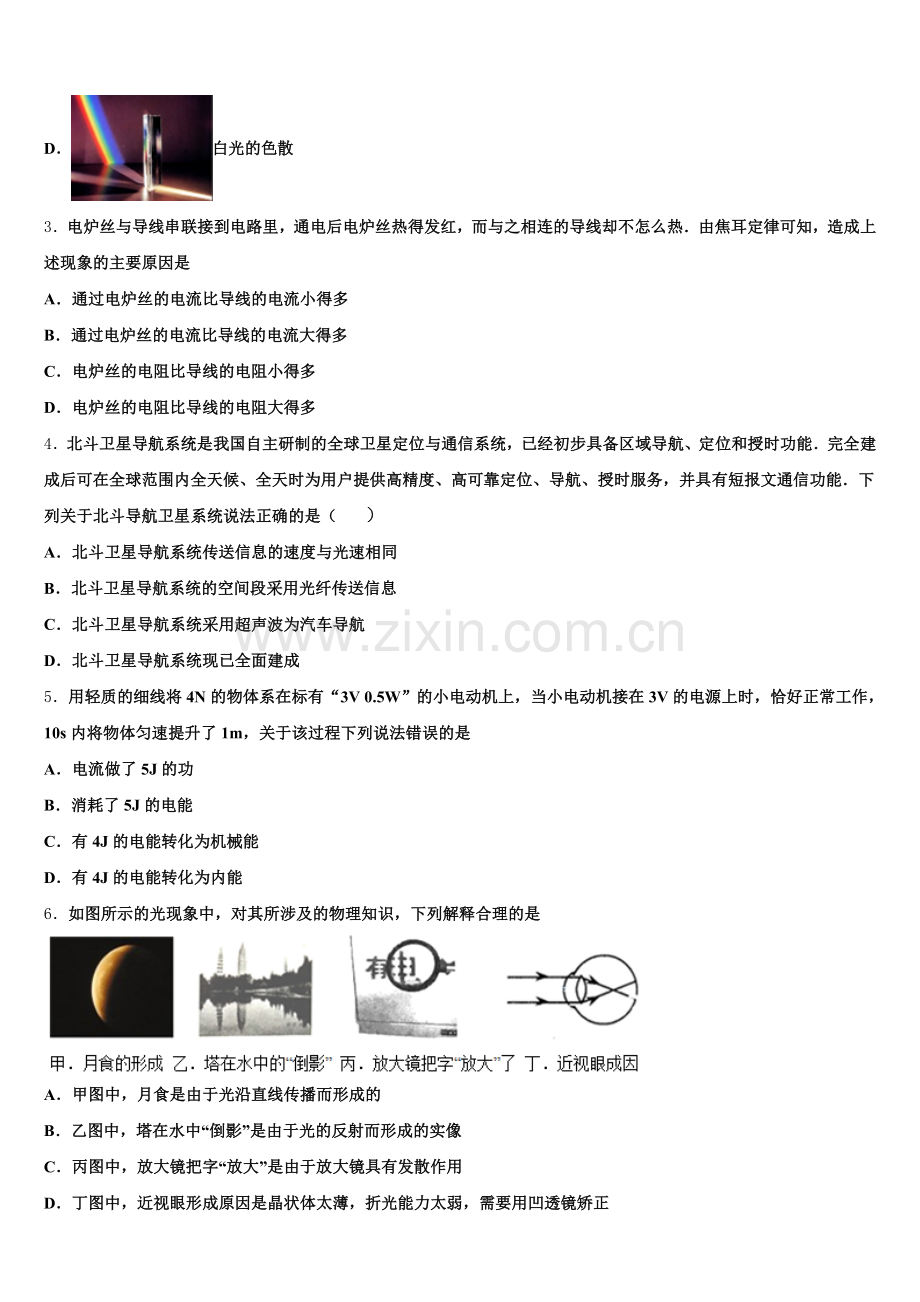

D．白光的色散
3．电炉丝与导线串联接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么热．由焦耳定律可知，造成上述现象的主要原因是
A．通过电炉丝的电流比导线的电流小得多
B．通过电炉丝的电流比导线的电流大得多
C．电炉丝的电阻比导线的电阻小得多
D．电炉丝的电阻比导线的电阻大得多
4．北斗卫星导航系统是我国自主研制的全球卫星定位与通信系统，已经初步具备区域导航、定位和授时功能．完全建成后可在全球范围内全天候、全天时为用户提供高精度、高可靠定位、导航、授时服务，并具有短报文通信功能．下列关于北斗导航卫星系统说法正确的是（ ）
A．北斗卫星导航系统传送信息的速度与光速相同
B．北斗卫星导航系统的空间段采用光纤传送信息
C．北斗卫星导航系统采用超声波为汽车导航
D．北斗卫星导航系统现已全面建成
5．用轻质的细线将4N的物体系在标有“3V 0.5W”的小电动机上，当小电动机接在3V的电源上时，恰好正常工作，10s内将物体匀速提升了1m，关于该过程下列说法错误的是
A．电流做了5J的功
B．消耗了5J的电能
C．有4J的电能转化为机械能
D．有4J的电能转化为内能
6．如图所示的光现象中，对其所涉及的物理知识，下列解释合理的是

A．甲图中，月食是由于光沿直线传播而形成的
B．乙图中，塔在水中“倒影”是由于光的反射而形成的实像
C．丙图中，放大镜把字“放大”是由于放大镜具有发散作用
D．丁图中，近视眼形成原因是晶状体太薄，折光能力太弱，需要用凹透镜矫正
7．对下列与压强有关的事例。解释不正确的是
A．用吸管喝饮料利用了大气压强
B．高压锅是利用液体的沸点随气压增大而升高的原理制造的
C．水坝下部比上部建造的宽是因为液体压强随着深度的增加而减小
D．坐沙发比坐木凳舒服，利用了增大受力面积来减小压强的道理
8．2019年辽宁省丹东市中考物理试题
学校:___________姓名：___________班级：___________考号：___________
下列值最接近实际的是( )
A．成年人正常行走时每两步之间的距离约为2m
B．书桌上的橡皮落到地面所用时间约为5s
C．一支2B铅笔的质量约为40g
D．家庭节能灯中的电流约为0.1A
9．如图甲所示，电子沿着水平方向平行地飞过小磁针正上方时，实验表明：小磁针的N极向纸外发生偏转。若将一通电直导线放在小磁针正上方或正下方，如图乙所示（图中只画出了通电直导线放在小磁针正上方的情况），请你根据图甲的实验现象，判断下列分析正确的是（不考虑地磁场的影响）（　　）

A．通电直导线放在小磁针正上方时，小磁针的N极向纸外发生偏转
B．通电直导线放在小磁针正上方时，小磁针的N极向纸内发生偏转
C．通电直导线放在小磁针正下方时，小磁针的N极向纸内发生偏转
D．通电直导线放在小磁针正上方或正下方，小磁针的N极均向纸外发生偏转
10．下列关于声音的说法中不正确的是
A．“震耳欲聋”主要说明声音的音调高 B．“隔墙有耳”说明固体也能传声
C．“闻其声而知其人”主要根据音色来判断 D．地震、火山喷发、台风等都伴有次声波
二、多选题（本大题共3小题，共12分）
11．如图所示，弹簧下挂着磁铁A，它的下端为N极，上端为S极，M是铁芯，以下说法正确的是

A．闭合开关S2，弹簧变长
B．闭合开关S2，S1再由断开变为闭合，弹簧变短
C．闭合开关S2后，滑片P向左滑动，弹簧变长
D．闭合开关S2，将铁芯从螺线管中抽出来，弹簧变短
12．下列说法中正确的是
A．加油机给空中飞行的歼击机加油时，加油机相对歼击机是静止的
B．船闸是应用连通器的原理工作的
C．跳远运动员加速助跑是为了增大起跳时自身的惯性
D．飞机起飞时，机翼上方的空气流速大压强小，机翼下方的空气流速小压强大
13．关于家庭电路和安全用电常识，下列说法中正确的是
A．人体安全电压为不高于220V
B．使用试电笔时，手应接触笔尾金属体
C．只有接触高压线路才会发生触电事故
D．家里的空气开关“跳闸”，可能是发生了短路
三、填空题（本大题共5小题，共10分）
14．如图所示，重160N的实心物体A，在拉力F的作用下，在水平面上做匀速直线运动，若弹簧测力计的示数为16N，忽略滑轮与绳子的摩擦力以及滑轮、弹簧测力计和绳子所受的重力，则拉力F大小为_____N；物体A的密度为2×103kg/m3，其体积大小为__________m3.（g取10N/kg）

15．丹麦科学家________首先发现“电流周围存在磁场”。如图所示，闭合电键，小磁针将发生转动，因为力可以改变物体的________，通电螺线管A端相当于条形磁铁的_____极（选填“北”或“南”）。

16．小磁针静止时N极所指是地磁的_____（选填“南极或北极”）：如图甲所示．一个条形磁铁摔成两段，取右边的一段靠近小磁针，小磁针静止时的指向如图乙所示，则右边这处裂纹的磁极是_____极．如果把这段磁铁沿裂纹吻合放在一起（如图甲），这两段会相互_____（选填“吸引”或“排斥”）．

17．某电热杯中有甲、乙两根电热丝，只将甲电热丝接到电源上时，烧开一杯水需要的时间为t1；只将乙电热丝接到电源上时，烧开同样的一杯水需要的时间为t1．若R甲＞R乙，则 t1_____t1则（填“＞”、“＜”或“＝”）．证明若将甲、乙并联起来接到电源上时，烧开同样的一杯水需要的时间为（设电源电压不变，不计热量损失）________．
18．如图所示，完全相同的圆柱形容器中，装有不同的两种液体甲、乙，在两容器中，距离同一高度分别有A、B两点．若两种液体的质量相等，则A、B两点的压强关系是pA_____pB；若A、B两点的压强相等，则两种液体对容器底的压强关系是p甲_____p乙（两空选填“＞”、“＝”或“＜”）．

四、计算题（本大题共3小题，共29分）
19．如图所示，用500N的拉力，将重1200N的木箱匀速提升1.5m，所用的时间为30s．
拉力所做的有用功是多少？拉力的功率是多少？滑轮组的机械效率是多少？
20．如图是某家用电热水器的简化电路图，温控开关S可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，热水器主要参数如下表．[水的比热容为4.2×103J/（kg•℃）]

额定电压
220V
容量
30kg
加热功率
2200W
保温功率
605W
（1）求出R1，R2的阻值？
（2）水箱中装满初温为20℃的水，加热使温度升高到60℃，水需要吸收多少热量？
（3）在上述加热状态下，热水器正常工作50min需消耗多少电能？加热效率是多少？（小数点后保留一位有效数字）
21．如图，电源电压恒定，R1、R2是定值电阻，R1=10Ω，滑动变阻器R3标有“20Ω 0.5A”字样．只闭合开关S1，电流表的示数为0.9A；再闭合开关S2、S3，电流表的示数变为1.5A，求：

（1）电源电压、R2电阻值；
（2）开关S1、S2、S3都闭合时，R2在10s内产生的热量；
（3）只闭合开关S3，移动变阻器滑片时，R1的电功率变化范围．
五、作图题（本大题共2小题，共4分）
22．如图所示，以笔画线代替导线完成电路连接，L1、L2并联，电流表测L1的电流．
（_____）

23．如图所示，小聪通过一平面镜看到小猫要偷吃小鱼．图中画出了入射光线和反射光线，但未标出光的传播方向．请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜．

六、实验探究题（本大题共3小题，共15分）
24．（2016·阜新卷）小明同学在“研究杠杆平衡条件”实验中：

（1）实验时应先调节杠杆在______位置平衡．若出现图甲所示情况，应将杠杆的螺母向______调（填“左”或“右”）．
（2）杠杆平衡后，小明在图乙所示的A位置挂上3个钩码，为了使杠杆在水平位置平衡，这时应在B位置挂上______个钩码．
（3）下表是该组某同学在实验中记录杠杆平衡的部分数据：
实验次数
F1（N）
l1 (cm)
F2 ( N)
l2( cm)
1
2
5
△
10
2
3
10
2
15
3
2
30
3
☆
上表中空格处所缺的数据是：△＝______，☆＝______；
（4）分析上表中的实验数据可以得出的结论是______．
25．小明用两节新的干电池测小灯泡的功率，电路如图1所示，小灯泡额定电压为2.5V，滑动变阻器规格为“20Ω2A”．
在图中，用笔画线代替导线将电路连接完整．连接电路时，开关必须断开，滑动变阻器的滑片应移到最_____（左/右）端．当电压表的示数达到2V时，电流表的示数如图2其读数为_____A，此时，灯泡的功率为_____W，为使灯泡正常发光，应将滑片向_____（左/右）移动，使电压表的示数为2.5V．小明同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制如图3的图象，根据图象信息，可计算出小灯泡的额定功率是_____W．该图象不是直线，主要原因_____．
26．在测量额定电压为2.5V的小灯泡电功率的实验中，电路已部分连接，如图甲所示：

(1)请你用笔画线代替导线，将图甲中的电压表接在灯泡两端．
（__________）
(2)正确接入电压表后闭合开关，移动滑片P到某位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P向___________(选填“A”或“B”)端移动，使电压表的示数为___________V．
(3)移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是_________W．
(4)该实验装置___________(选填“能”或“不能”)用来验证欧姆定律中的电流与电压的关系．原因是：______．
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
A．磁悬浮列车的车厢和铁轨上分别安放着磁体，磁极相对，由于磁极间的相互作用，列车能够在铁轨上方几毫米的高度上飞驰，故A说法正确，不符合题意；
B．磁悬浮列车是一种现代高科技轨道交通工具，它通过电磁力实现列车与轨道之间的无接触的悬浮和导向，再利用直线电机产生的电磁力牵引列车运行，故B说法正确，不符合题意；
C．列车悬浮在轨道上时，列车受到的托力与列车受到的重力是一对平衡力，而非是相互作用力，故C说法错误，符合题意；
D．超导现象是导体在超导状态下的电阻为零，根据焦耳定律，电阻为零，则不会发热，因此，可以减少能量损耗，提高列车效率，故D说法正确，不符合题意．
2、B
【解析】
A．圆形透明的露珠相当于一个凸透镜，草木的叶脉距离透镜很近，小于一倍焦距，根据凸透镜成像规律可知，叶脉在这个“凸透镜”中成正立放大的虚像，所以看的更加清晰；
B．玩具在镜中的影是平面镜成像现象，故属于光的反射；
C．日食就是月亮挡在地球和太阳的中间，因为光是沿直线传播，所以地球上的人看太阳就感觉太阳少了一块；
D．太阳光是复色光，可被色散为各种颜色的光；红、绿、蓝是光的三基色，红、黄、蓝是颜料的三原色。
3、D
【解析】
电炉在使用时，电炉丝和导线串联，在串联电路中，电路处处相等，即：
I电炉丝=I导线 ，
通电时间t相同，根据：Q=I2 Rt，因为
R电炉丝 ＞R导线，
所以电流产生的热量：
Q电炉丝＞Q导线 ，
从而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象，
故选D．
4、A
【解析】
AB．北斗卫星导航系统是利用电磁波传送信息的，电磁波的速度与光速相同，都是3.0×108m/s，故A正确，B错误．
C．北斗卫星导航系统采用电磁波为汽车导航，故C错误；
D．由题，北斗卫星导航系统已经初步具备区域导航、定位和授时功能．完全建成后可在全球范围内全天候、全天时为用户提供服务，因此北斗卫星导航系统还没有全面建成，故D错误．
本题考查学生对卫星通信的了解和掌握，了解北斗卫星导航系统，增强民族自豪感．
5、D
【解析】
电动机工作过程中电流做功为W=Pt=0.5W×10s=5J，则消耗电能为5J；
其中转化为机械能的电能为W=Gh=4N×1m=4J，
所以ABC选项正确，D选项错误符合题意。
6、A
【解析】
A、月食是由于地球挡住了太阳射向月球的光，是由光沿直线传播而形成的，故A正确；
B、倒影属于平面镜成像，是由光的反射形成的虚像，故B错误；
C、放大镜是凸透镜，对光有会聚作用，故C错误；
D、产生近视眼的原因是晶状体太厚，折光能力太强，来自远处点的光会聚在视网膜前，应用凹透镜矫正，故D错误。
7、C
【解析】
A．吸管吸饮料时，用力吸时，管内压强减小，饮料在大气压的作用下被压入嘴里。故A正确；
B．液体的沸点与气压的大小有关，高压锅是利用液体的沸点随气压增大而升高的原理制造的。故B正确；
C．液体压强的特点是：在液体内部向各个方向都有压强，压强随深度的增加而增大，水坝的形状上窄下宽是因为液体的压强随着深度的增加而增大，故C错误；
D．减小压强的方法可以减小压力或增大受力面积，坐沙发比坐木凳舒服，是利用在压力一定的情况下，通过增大受力面积来减小压强。故D正确。
8、D
【解析】
A．一块地板砖的边长约80cm，成年人正常行走时每两步之间的距离略小于此数值，约为75cm＝0.75m，故A不符合题意；
B．书桌的高度不到1m，书桌上的橡皮落到地面所用时间不到1s，故B不符合题意；
C．一枚一元硬币的质量为6g，一支2B铅笔的质量略小于此数值，在4g左右，故C不符合题意；
D．家庭节能灯的功率在20W左右，工作电流在

故D符合题意。
9、B
【解析】
由于电子定向移动形成电流，且负电荷定向移动的方向与电流的方向相反，所以，由甲图知道，一束电子沿着水平方向平行向右飞过小磁针上方，即此时电流的方向应是从右到左，所以，小磁针的N极向纸外发生偏转；
由乙图知道，通电直导线放在小磁针正上方，电流的方向与甲图相反，又因为电流的磁场方向与电流的方向有关，所以小磁针所在位置的磁场方向与甲图相反，即小磁针的N极向纸内发生偏转；
乙图中，若通电直导线放在小磁针正下方，由于通电直导线上方和下方的磁场方向相反，所以，小磁针的N极会向纸外发生偏转，故B正确，ACD错误。
10、A
【解析】
A．“震耳欲聋”主要说明声音大，所以指的声音的响度大，所以A错误，符合题意；
B．墙壁是固体，固体可以传声．故D正确，不符合题意；
C．不同人说话的特点不同，即音色不同；所以“闻其声知其人”说明可以根据音色来判断说话者．故C正确，不符合题意；
D．地震、火山喷发、台风等都伴有次声波，故D正确，不符合题意．

二、多选题（本大题共3小题，共12分）
11、BC
【解析】
A、闭合开关S2，有电流通过电磁铁，电磁铁具有磁性，根据安培定则可知电磁铁的上端是N极，下端是S极，根据同名磁极相互排斥，所以弹簧变短，故A错误；
B、闭合开关S2，S1再由断开变为闭合，两个电阻并联，根据并联电路电阻的关系可知电路总电阻变小，根据可知通过电磁铁的电流变大，电磁铁磁性增强，对磁体A斥力增强，弹簧变短，故B正确；
C、闭合开关S2后，滑片P向左滑动，变阻器连入电路的电阻变大，根据可知电路中的电流变小，电磁铁磁性减弱，对磁体A斥力减弱，弹簧变长，故C正确；
D、闭合开关S2，将铁芯从螺线管中抽出来，电磁铁磁性大大减弱，对磁体A斥力减弱，弹簧变长，故D错误。
故选BC。
12、ABD
【解析】
A、加油机给空中飞行的歼击机加油时，彼此之间没有位置变化，故加油机相对歼击机是静止的，故A正确；
B、船闸是应用连通器的原理工作的，在有船通行时，闸室分别与上游和下游构成连通器，故B正确；
C、跳远运动员在起跳前助跑获得一定的速度，由于惯性，起跳后身体保持原来的速度继续前行，跳得更远．但惯性的大小只与质量有关，与速度无关，故C错误；
D、飞机起飞时，机翼上方的空气流速大压强小，机翼下方的空气流速小压强大，从而产生向上的升力，故D正确．
13、BD
【解析】
A．只有不高于36V的电压对人体才是安全的，故A错误；
B．使用试电笔时，手应接触笔尾金属体，故B正确；
C．高压线路、家庭电路对人体都是危险的，故C错误；
D．空气开关跳闸的基本原因是：短路或用电器总功率过大，故D正确．

三、填空题（本大题共5小题，共10分）
14、12 8×10-1
【解析】
滑轮为动滑轮，因物体A做匀速直线运动，作用在动滑轮轴上的拉力：F=2F示=2×16N=12N；
物体A的质量：m==16kg，物体A的体积：V==8×10-1m1．
15、奥斯特 运动状态 北
【解析】
丹麦科学家奥斯特通过实验首先说明了通电导线周围存在着磁场；根据题意知道，当闭合电键时，螺线管周围出现了磁场，小磁针由于受到磁场的作用而发生转动，即力可以改变物体的运动状态；由图知道，电源的右侧是正极，左侧为负极，运用安培定则，用右手握住螺线管，四指所指的方向为电流的方向，大拇指指向螺线管的左端即N极，所以通电螺线管A端相当于条形磁铁的北极。
16、南极 N 吸引
【解析】
小磁针静止时N极指北，即地磁的南极:
如图乙，由于异名磁极相互吸引，所以右边裂纹的磁极是N极．
如图甲，如果把这段磁铁沿裂纹吻合放在一起，由于左边裂纹的磁极是S极、右边裂纹的磁极是N极，所以这两段会相互吸引．
17、＞ 见解析
【解析】
烧开同样的一杯水消耗的电能相等， R甲＞R乙，电源电压相等，由W＝可知，t1＞t1；
由W＝可得，甲、乙两根电热丝的电阻分别为：R甲＝，R乙＝，
将甲、乙并联起来接到电源上时，因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：R＝，则需要的加热时间：t＝．
18、＜ ＞
【解析】
（1）由图知VA＜VB，若两种液体的质量相等，由密度公式可知液体密度ρA＞ρB，可得A、B下方对容器底的压强关系；因为两种液体的质量相等，液体对容器底的压强相等；进而得出A、B两点的压强关系；
（2）由图知A、B深度hA＜hB，若A、B两点的压强相等，由p＝ρgh可知液体密度ρA＞ρB，进而得出A、B下方对容器底的压强关系，液体对容器底的压强p底＝p+p下，可得液体对容器底的压强关系．
【详解】
当两种液体的质量相等时，由于甲液体的体积小于乙液体的体积，故甲液体的密度大于乙液体的密度，由于A、B两点离容器底等高，故A点距容器底这段液体产生的压强较大；但又由于二种液体的质量相等，所以它们对容器底的压力是相等的，面积又相等，故两种液体对容器底的压强相等；故A点的压强pA等于液体对容器底的压强减去A点距容器底的那段液体产生的压强，故pA<pB；
由图知A、B深度hA＜hB，若A、B两点的压强相等，由p＝ρgh可知液体密度ρA＞ρB，，又因为A、B两点离容器底等高，故A点距容器底这段液体产生的压强较大，则两种液体对容器底的压强应该等于A、B两点的压强分别加上A、B两点距容器底的那段液体产生的压强，故p甲 > p乙．

四、计算题（本大题共3小题，共29分）
19、（1）1800J；
（2）75W；
（3）80%．
【解析】
（1）工人做的有用功：
W有=Gh=1200N×1.5m=1800J；
（2）由滑轮组可知，有三段绳子承担物重，拉力移动的距离：
s=3h=3×1.5m=4.5m，
则人做的总功：
W总=Fs=500N×4.5m=2250J；
则工人做功的功率：
；
（3）机械效率：
。
20、（1）22Ω；58Ω（2）5.04×106J（3）6.6×106J ；76.4%
【解析】
（1）当开关S接a时，电路为R1的简单电路，此时电路的电阻较小，电路的总功率最大，是加热状态，根据得，R1的阻值：
；
当开关S接b时，R1，R2串联在电路中，是保温状态，则两电阻的总电阻为：
，
故R2阻值为：R2=80Ω-22Ω=58Ω；
（2）根据得，水吸收的热量：
Q吸=cm（t-t0）=4.2×103J/（kg•℃）×30kg×（60℃-20℃）=5.04×106J；
（3）加热50分钟消耗的电能：
W=P加热t=2200W×50×60s=6.6×106J；
则加热效率：
．
21、（1）9V,15Ω （2）54J （3）0.9-2.5W
【解析】
（1）由电路图知，只闭合开关S1时，只有R1连入电路，由欧姆定律可得电源电压
U=I1R1=0.9A×10Ω=9V
由电路图知，开关S1、S2、S3都闭合时，变阻器短路，R1与R2并联，电流表测干路电流，
因为并联电路支路间互不影响，所以通过R1的电流不变，仍然为0.9A，则通过R2的电流
I2=I-I1=1.5A-0.9A=0.6A
且
U=U1=U2=9V
由欧姆定律可得R2的电阻值

（2）开关S1、S2、S3都闭合时，R1与R2并联，在10s内R2产生的热量
Q2=W2=UI2t=9V×0.6A×10s=54J
（3）由图可知，只闭合开关S3，R1、R3串联，若滑片在右端时，只有R1连入电路，此时电路中电流0.9A，由变阻器规格可知其允许通过的最大电流为0.5A，因串联电路中电流处处相等，所以电路中的最大电流为0.5A，此时R1的电功率最大，则
P1最大=I最大2R1=（0.5A）2×10Ω=2.5W
当滑片在左端时，变阻器连入阻值最大，电路中电流最小，此时R1的功率最小，电路中的最小电流

所以
P1最小=I小2R1=（0.3A）2×10Ω=0.9W
所以R1电功率变化范围为
0.9W～2.5W
答：（1）电源电压为9V；R2=15Ω；
（2）开关S1、S2、S3都闭合时，R2在10s内产生的热量为54J；
（3）只闭合开关S3，移动变阻器滑片时，R1的电功率变化范围0.9W～2.5W。

五、作图题（本大题共2小题，共4分）
22、
【解析】
L1、L2并联,电流表测L1的电流,则电流表与L1串联，注意电流表正负接线柱的接法，如下图所示：

23、
【解析】
小聪看到小猫偷鱼吃的光线是小猫的光经过平面镜反射进入小聪的眼睛，入射反射光线如图．根据光的反射定律，入射和反射光的角平分线是法线，平面镜和法线垂直

六、实验探究题（本大题共3小题，共15分）
24、水平 左 4 1 20 F1 l1＝F2 l2 (动力×动力臂＝阻力×阻力臂)
【解析】
试题分析：（1）为了便于直接从杠杆上读出力臂的大小，所以应调节杠杆水平平衡；调节杠杆平衡时，应把平衡螺母向着较高的一侧来拧，故应向左拧；（2）由杠杆的平衡条件可知，A位置3个钩码，力臂为4，故B位置力臂为3，应挂4个钩码；（3）根据杠杆的平衡条件：F1l1=F2l2可得：△＝1，☆＝20；（4）实验结论为：F1l1＝F2l2 （动力×动力臂＝阻力×阻力臂）．
【考点定位】杠杆的平衡条件
25、 右 0.16 0.32 左 0.5 灯丝电阻受温度影响
【解析】
（1）伏安法测灯泡功率的实验中，电压表并联在灯泡两端，实物电路如下图所示：

（2）为保护电路，连接电路时开关应断开，滑动变阻器的滑片处于最大阻值处的右端；
（3）如图2乙所示，电流表选用小量程，分度值为0.02A，其值为0.16A，小灯泡的功率为：P=UI=2V×0.16A=0.32W；
灯在额定电压下的功率为额定功率，电压表的读数为2V，小于灯的额定电压，要使灯泡正常发光，应将增大灯的电压，由串联电路电压的规律，应减小变阻器的电压，根据分压原理，应减小变阻器连入电路中的电阻大小，即滑片向左移动，当电压表示数为2.5V时，小灯泡正常发光，小灯泡达到额定功率；
（4）根据图3可知，当灯泡两端电压为2.5V时，通过小灯泡的电流为0.2A，则灯泡的额定功率：P＝UI＝2.5V×0.2A＝0.5W．因为灯丝的电阻与温度有关，所以灯泡的I﹣U图象为曲线．
26、见解析所示 B 2.5 0.75 不能 温度影响电阻
【解析】
（1）由图知道，还有电压表没有接入电路，由于灯泡的额定电压为2.5V，所以电压表要选择0～3V量程，并联在灯泡两端，且电流从正接线柱流入，从负接线柱流出，电路连接如图：

（2）由于电压表使用0～3V量程，每一个小格代表0.1V，所以图乙所示电压值是2.2V；要使灯泡正常工作，灯泡两端电压从2.2V增大到2.5V，电路电流要增大，总电阻要减小，即滑动变阻器的电阻要减小，所以滑片应向B端移动，直到电压表的示数为2.5V；
（3）由图象知道，灯泡在2.5V下的电流为0.3A，所以，小灯泡的额定功率是：P=UI=2.5V×0.3A=0.75W；
（4）验证欧姆定律中的电流与电压的关系时，由控制变量法知道，需要保持电阻不变，由I-U图象知道，灯丝的电阻随着温度的变化而变化，所以，该实验装置不能用来验证欧姆定律中的电流与电压的关系．
