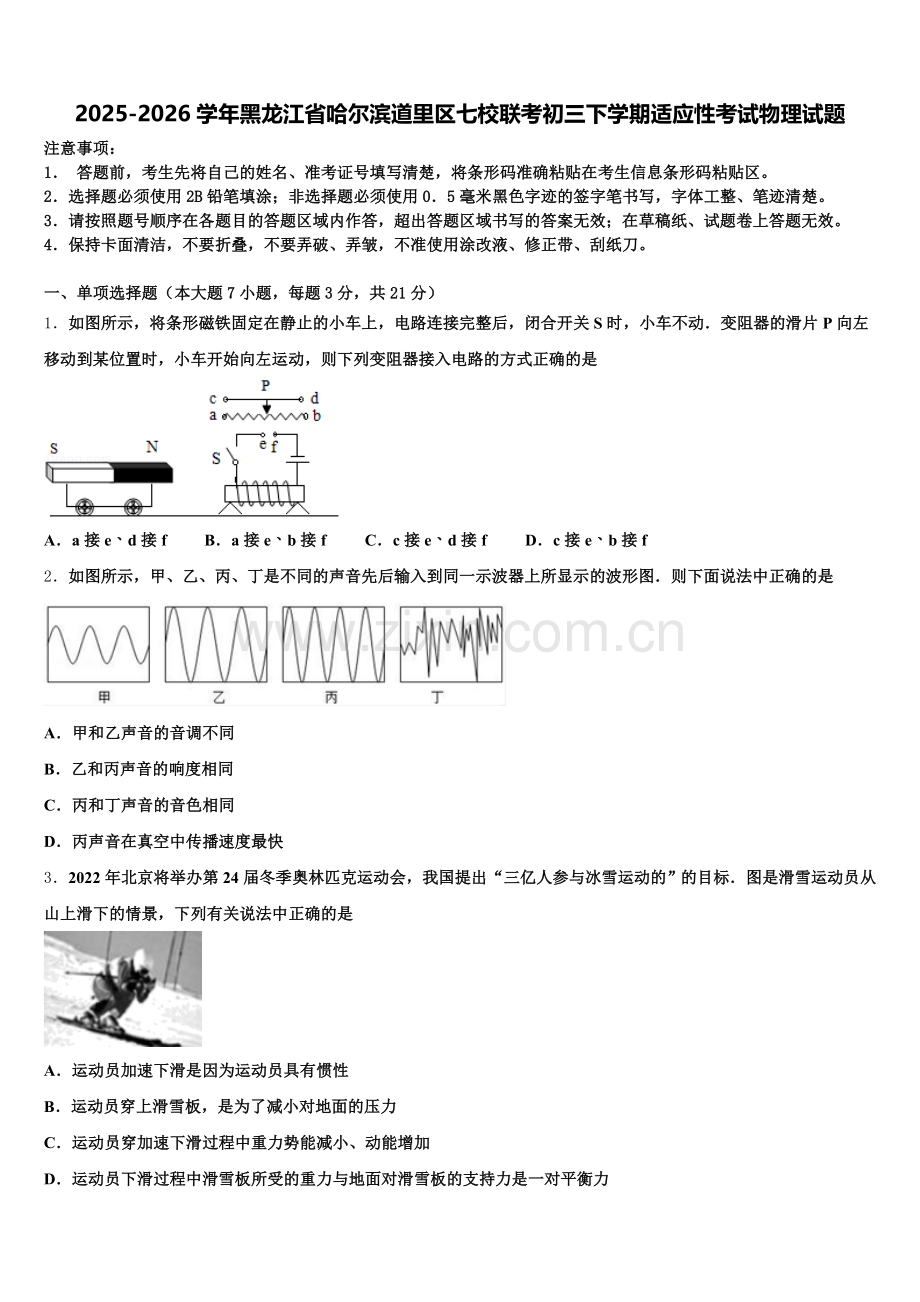

2025-2026学年黑龙江省哈尔滨道里区七校联考初三下学期适应性考试物理试题
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，将条形磁铁固定在静止的小车上，电路连接完整后，闭合开关S时，小车不动．变阻器的滑片P向左移动到某位置时，小车开始向左运动，则下列变阻器接入电路的方式正确的是

A．a接e、d接f B．a接e、b接f C．c接e、d接f D．c接e、b接f
2．如图所示，甲、乙、丙、丁是不同的声音先后输入到同一示波器上所显示的波形图．则下面说法中正确的是

A．甲和乙声音的音调不同
B．乙和丙声音的响度相同
C．丙和丁声音的音色相同
D．丙声音在真空中传播速度最快
3．2022年北京将举办第24届冬季奥林匹克运动会，我国提出“三亿人参与冰雪运动的”的目标．图是滑雪运动员从山上滑下的情景，下列有关说法中正确的是

A．运动员加速下滑是因为运动员具有惯性
B．运动员穿上滑雪板，是为了减小对地面的压力
C．运动员穿加速下滑过程中重力势能减小、动能增加
D．运动员下滑过程中滑雪板所受的重力与地面对滑雪板的支持力是一对平衡力
4．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转．经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（ ）

A．灯泡L2短路
B．灯泡L2断路
C．灯泡L1断路
D．两个灯泡都断路
5．下列关于粒子和宇宙的认识中，正确的是
A．太阳是宇宙的中心
B．面包可以被捏扁，说明分子间有空隙
C．用放大镜能观察到素描炭笔画的线是由一个个分子组成的
D．清水中滴入红墨水后变红，说明分子在运动
6．电阻和并联，当通过的电流为时，则通过干路的电流为（ ）
A． B． C． D．
7．中央电视台推出的《经典永流传》节目，用“和诗以歌“的形式为现代文明追本溯源，引领着大众吟诵经典，爱上古诗词。其中赵照和齐豫传唱的余光中的《乡愁》，带给观众们深深地感动。他们声情并茂的引吭高歌，完美的诠释了乡愁的意境!其中“引吭高歌”的“高”是指声音的
A．音色 B．响度 C．音调 D．频率
二、填空题（本大题7小题，共21分）
8．如图所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，于是用3V的电源，电流表和开关进行了检测，闭合开关后，测得电流表的示数为0.2A，则两个电阻的连接方式是________________,若要增大电流表的示数，可采取的措施有________________________．

9．如图所示是太阳能飞机“阳光动力2号” ．飞机飞行时，机翼上方的空气流速_______下方的空气流速，机翼上方的空气压强小于下方的空气压强，这样机翼的上下方形成压强差获得升力．飞机加速上升过程中，重力势能_______（选填“变大”、“变小”或“不变”，下同），动能_______。

10．近期，西宁市创城行动中，交警在检查酒驾时，首先通过嗅觉感知其是否饮酒，交警能闻到酒精味是因为_____，然后通过酒精检测仪定量检测．该仪器原理可以简化成如图所示电路，其中R0为定值电阻，R为气敏电阻，当酒精气体浓度增大时，R的阻值减小．若驾驶员饮酒，检测酒精检测仪上电压表的示数将____（选填“变大”或“变小”）．

11．我国自主研发的“蛟龙号”潜水器将进行“载人深潜”实验．在某次任务中，潜水器10min下潜了420m，这段时间内潜水器下潜的平均速度为______．若它的质量为22吨，当它匀速下潜时，它所受的浮力______重力，当它到达最大下潜深度时，潜水器抛弃压载铁，潜水器的浮力______重力时，潜水器开始上浮．（ρ海水=1.0×103㎏/ｍ3）
12．小磁针保持静止状态时，其N极指向如图所示，则电源的正极是__________（选填“”或）端.

13．氢气球从地面上升到6000m的空中，内部气体的压强_____（选填“变大”、“不变”或“变小”），内部气体的密度_____（选填“变大”、“不变”或“变小”）。
14．如图所示是四冲程汽油机工作过程中的____冲程;此过程中____能转化为机械能．

三、作图题（共7分）
15．如图所示，在平直的地面上，一个人沿水平方向用力推一物体向右匀速运动，请画出物体在水平方向的受力示意图．
（______）

16．如图所示，O1O2为透镜的主轴，S为点光源，S′是S的像．通过作图确定透镜光心位置O和焦点位置F，画出透镜并完成光路．

17．小磁针在图示的位置静止,请标出磁体的磁极，并画出磁感线的方向．
（____）

四、实验题（本大题共5小题，共20分）
18．在做“探究平面镜成像特点”的实验时，如图所示．
（1）实验时，选棋子A为物体，选择薄玻璃板做平面镜而不用镜子，其目的是为了能在A棋子这一侧看到________（选填“A的像”或“棋子B”），便于确定像的位置．
（2）在实验过程中，将棋子A放在玻璃板的一侧，棋子B放在玻璃板的另一侧．一边移动棋子B，一边用眼睛________（选填“透过玻璃板”或“直接”）观察B，直至B与A的像完全重合时停止移动棋子B．
（3）取下棋子B，在棋子B的位置平行于玻璃板竖直放一张白纸，发现白纸上并不能直接看到棋子A的像，可知平面镜所成的像是________（选填“虚”或“实”）像．

19．小刚在做“测量导体电阻”的实验中，连接了如图甲所示的电路图．

（1）小刚在闭合开关S前，滑动变阻器的滑片P应移至____端；
（2）连接好电路后，闭合开关，调整滑动变阻器，电流表与电压表的示数如图乙所示，电压表示数为______V，电阻R的电阻值为__________Ω．
20．黎黎同学配制了一定浓度的盐水，帮妈妈筛选出饱满的种子，她想知道所配制出的盐水密度，就用天平和量筒来进行测量．

（1）把天平放在水平台上，将_____ 拨到标尺左端的零刻线处后，发现天平横梁左高右低，应将_____ 向_____（选填“左”或“右”）调节，使天平平衡．
（2）用调节好的天平测得空烧杯的质量m1；
（3）把实力的盐水倒入量筒中，测得盐水体积V，如图甲所示；
（4）把量筒中的盐水倒入烧杯中，测得烧杯和盐水的总质量m2，如图乙所示．根据图中数据，帮黎黎同学把表填写完整：
空烧杯的质量m/g
量筒中盐水的体积V/cm3
烧杯和盐水的总质量m/g
盐水的密度ρ/g•cm﹣3
30
_____
_____
_____
（5）以上方法测出的盐水密度值比真实值_____．（选填“偏大”或“偏小”）
21．在探究“物体动能的大小与哪些因素有关”的实验中，如图所示，让同一铁球从斜面的不同高度静止释放，撞击同一木块．请回答下列问题：

（1）该实验的目的是研究_____（选填“铁球”或“木块”）的动能大小与的_____关系；
（2）通过观察_____可以判断铁球动能的大小，从而得出_____的结论；
（3）木块被撞击后将沿水平面做_____，它最终会停下，是由于_____的缘故；在此过程中，木块受到的摩擦阻力对木块做功的功率将_____（选填“变大”、“变小”或“不变”）．若水平面光滑，木块被撞后将_____．
22．小红利用图甲所示装置探究二力平衡条件．实验时，它们发现在左盘和右盘同时加入一个质量相等的砝码时，木块 A 处于静止状态．若将一个质量较小的砝码轻轻放在右盘后，观察到木块 A 仍然处于静止状态．为了避免这种现象发生，小红用图中所示的轻质木片 B 替换木块 A 进行实验．
用木块 A 进行实验，未能得出正确结论的原因是____．小红用乙图进行实验，实验中的研究对象是____．（选填“木片”或“砝码”）利用乙图若要证明:“这两个力还必须作用在同一条直线上才能彼此平衡”，则下列实验操作正确的是（_______）
A．手扶木片，在右侧加挂一个钩码，松手
B．手扶木片，使其竖直向下移动一些，松手
C．手扶木片，绕其中心在竖直平面旋转 90°，松手
D．手扶木片，将右侧滑轮竖直向上移动一些，松手
五、计算题（本大题共2小题，共13分）
23．某电热水壶的功率为1000W.用该电热水壶将0.5kg的水从20℃加热到100℃，已知，此过程不计热量损失，求：水吸收的热量；电热水壶加热的时间。
24．人们可乘坐索道吊箱观赏滇池山水美景（如图所示）。某景区的索道最高处到最低处全长4.5km，上、下高度差为600m，吊箱与钢索的总接触面积为0.01m2，单个吊箱载满人后的总质量是300kg，若吊箱以1.5m/s的速度匀速运行，以单个吊箱载满人为例，g取10N/kg，求：
此吊箱在水平索道上静止时钢索承受的压强；吊箱从索道最高处运行到最低处的时间及重力做功的功率。
六、综合能力题（本大题共3小题，共18分）
25．按照规定，我国载货车辆的轮胎，对地面的压强应控制在700kPa 以内，但有些司机，为了获取更多利益，肆意超载．有一辆重3t的6轮货车，核准载货量为4t，实际装货9t，如果每个车轮与路面的接触面积为0.02m 2 ，每个车轮平均分担所有负重．（g取10N/kg） 通过计算说明，该车对路面的压强是否超过规定 运用所学的物理知识说明超载的危害（只要求说出两点）
26．如图是一款冬夏两用风机的工作原理图，工作时可以吹出热风或冷风，其热风档的额定功率为616W．
当开关拨到图中位置“1”时，风机吹出的是________风； 若某次仅将该风机接入电路，风机正常工作并吹出冷风，观察到5min内规格为3000r/（kW•h）的电能表转了29转，则风机正常工作电流做功多少焦耳______？ 求电热丝的阻值．___
27．如图所示，宇航牌YH−X50−3电饭煲的简化电路图.R是发热盘，L1、L2中一个是保温指示灯，另一个是煮饭指示灯.R1、R2是指示灯的保护电阻，R3是熔断器.S2由中心磁钢和煮饭按钮组成的磁控开关，开始煮饭时，按下煮饭按钮，中心磁钢使其吸合，温度升高到约103℃（饭熟水干）后磁钢失去磁性，在弹簧的作用下，磁控开关自动断开，断开后不能自动闭合.S1是一热敏电阻控制的温控开关，温度高于80℃自动断开，低于80℃自动闭合.（电饭煲工作时，指示灯、保护电阻消耗的电能相对于发热盘而言很小可以忽略）角角牌的铭牌如表所示
宇航牌电饭煲
型号：YH−X50−3 额定电压：220V
额定功率：880W 额定容量：5L

请你回答问题：如果请你为这种电饭煲配备一个三脚插头，应该将电路图2中的A接到插头的___脚，C接到插头的___脚上．如果用红色表示正在对水加热，绿色表示保温，指示灯L1应该为___色．为测量电饭煲的电热转换效率，小丽同学在家长的配合下，在电饭煲中盛有1L的水，用温度计测出水的温度为12℃，按下煮饭按钮后10min水沸腾．它的电热转换效率约是多大_____?假如小丽只将电源接通，没有按煮饭按钮，10min后水的温度是多高?简述其中的奥秘______．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
根据安培定则，同名磁极相互排斥，欧姆定律以及滑动变阻器的使用即可答题．
【详解】
根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的左端为N极，与固定在静止的小车上的条形磁铁相互排斥；当变阻器的滑片P向左移动到某位置时，小车开始向左运动，说明斥力增大，则此时电路中的电流变大，磁性增强，则电阻变小，根据变阻器的接法，一上一下可知，a接e、d接f，如图所示：

故选A．
2、B
【解析】
A、从图中可以看出，相同时间内，甲和乙振动的频率相同，所以音调相同．故A错误；
B、乙和丙声音振动时偏离中间位置的幅度相同，说明振幅相同，则二者的响度相同，故B正确；
C、丙和丁声音的波形形状相差较大，故它们的音色不同，故C错误；
D、声音不能在真空中传播，故D错误．
故选B．
3、C
【解析】
AC．运动员加速下滑过程中，质量不变、速度增大，运动员的动能增大，高度减小，重力势能减小；运动员加速下滑是因为重力势能转化为动能，不是由于惯性，故A错误，C正确；
B．运动员穿上滑雪板，增大了与雪地的接触面积，从而减小了对雪地的压强，故B错误；
D．滑雪板受到的重力和雪地对滑雪板的支持力大小不相等，所以不是一对平衡力，故D错误．
4、B
【解析】
本题涉及的知识是故障电路分析．“当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线”说明电路故障是断路，“电压表指针则有明显偏转”说明与电压相连的电路是接通的，发生断路的是灯泡L1．
5、D
【解析】
A. 太阳是太阳系的中心，而不是宇宙的中心，故错误；
B，面包可以被捏扁，是由于面包里包含大量气孔，用力捏面包，改变面包的形状，排出气孔内的空气，使气孔的间距变小，并不能说明分子间有空隙，故错误；
C. 用放大镜观察不到分子，要用高倍电子显微镜才能观察到分子，故错误；
D. 向一杯清水中滴几滴红墨水，过一会儿整杯水都变红了，说明分子在不断地运动，故正确。
6、B
【解析】
解决此题的关键是知道并联电路各支路电压相等,干路的电流等于各支路电流之和,结合欧姆定律可以求解.
【详解】
ABCD．当通过的电流为时,根据欧姆定律变形公式:

因电阻和并联,所以两端的电压也是,根据公式,可以知道:

所以通过干路的电流:

7、B
【解析】
振幅越大，响度越大，振幅越小，响度越小，“引吭高歌”中的“高”是指声音的响度。

二、填空题（本大题7小题，共21分）
8、串联 增大电压或只接一个电阻或将两电阻并联
【解析】
用3V的电源，电流表和开关进行了检测，闭合开关后，测得电流表的示数为0.2A，则两个电阻的连接方式是串联,若要增大电流表的示数，可采取的措施有将两个电阻改为并联．
9、大于 变大 变大
【解析】
等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，所以机翼上方的流速就大于机翼前方的流速；而下表面平直，因此机翼下方的流速大致等于前方的流速，从而可以知道，机翼下方的流速就小于机翼上方的流速，所以机翼上方的压强小于机翼下方的压强，这样就产生了作用在机翼上的向上的升力；飞机加速上升过程中，质量不变，高度增加，速度变大，故重力势能变大，动能变大。
10、分子不停地做无规则运动（或扩散现象） 变大
【解析】
酒精分子不停地做无规则运动，通过饮酒驾驶员的呼吸扩散到空气中，所以交警能闻到酒味；由电路图可知，R与R0串联，电压表测R0两端的电压，因酒精气体浓度增大时，R的阻值减小，所以，若驾驶员饮酒，R的阻值减小，电路中的总电阻减小，由可知，电路中的电流变大，由U=IR可知，R0两端的电压变大，即电压表的示数变大．
11、0.7m/s >
【解析】
这段时间内潜水器下潜的平均速度：
v===0.7m/s；
因潜水器匀速下潜时处于平衡状态，受到的浮力和重力是一对平衡力，
所以，受到的浮力和重力相等；
当它到达最大下潜深度时，潜水器浸没时排开海水的体积不变，
由F浮=ρgV排可知，潜水器的浮力不变，
潜水器抛弃压载铁时，自身的重力减小，小于受到的浮力，合力向上，潜水器开始上浮．
12、b
【解析】
图中小磁针N极向上，根据磁极间的相互作用得到螺线管的上端是S极，下端是N极，通过螺线管的电流从下端流入，上端流出，电源外部，电流是从电源的正极流出回到负极，所以电源正极是b端。
13、变小 变小
【解析】
气球升空过程中，只是位置的改变，球内气体的质量不变；大气压随高度的升高而减小，气球升空过程中，气球外的气压减小，为保证内外压强相等，所以球的体积增大来减小球内压强，气体的质量不变，体积变大，由ρ=可知密度变小。
14、做功 内
【解析】
由图可知，进气门和排气门都是关闭的，活塞向下运行，气缸容积增大，是做功冲程，做功冲程中实现的能量转化是将内能转化为机械能．

三、作图题（共7分）
15、
【解析】
试题分析：在平直的地面上，一个人沿水平方向用力推一物体向右匀速运动，物体在水平方向上受到推力和摩擦力是一对平衡力，作用点在重心上．
【考点定位】二力平衡、力的示意图作图
16、
【解析】
像物在两侧，故是凸透镜成实像的情况；连接物像的端点S、S′与主光轴交于O点，O点为凸透镜的光心，过O点垂直主光轴作出凸透镜；从S点平行于主光轴作一条入射光线折射后过S′，与主光轴的交点为焦点F，如下图所示：

17、
【解析】
试题分析：由于磁体周围的磁感线从N极出发回到S极，磁感线上的任何一点的切线方向跟小磁针放在该点的北极指向一致，故可标出磁感线的方向．根据磁感线方向即可确定磁铁的N、S极．
解：由图可知：小磁针静止时N极指向的方向为该点磁感线的方向一致；
再根据磁感线在磁体的周围是从N极出来，回到S极；如图：

【点评】本题考查了磁感线的特点．小磁针N极在磁场受力方向与磁感线方向一致．

四、实验题（本大题共5小题，共20分）
18、棋子B透过玻璃板虚
【解析】
（1）实验中选择玻璃板代替平面镜进行实验的目的是便于确定像的位置，即看清棋子B；
（2）一边移动棋子B，眼睛一边透过玻璃板观察，一边用眼睛透过玻璃板观察B，直到B与A的像完全重合，此时棋子B的作用是替代棋子A的像；
（3）由于平面镜成像的原理是光的反射，所成的像为虚像，不能成在光屏上，所以在图中A的像的位置上放一张白纸板做屏幕，则从侧面直接观察白纸板，在白纸板上不能看到A的像．
19、C 1 5
【解析】
（1）小刚连好如图甲所示电路，闭合开关S之前，滑动变阻器的滑片P应移至阻值最大处，即C端；
（2）电流表与电压表的示数如图乙所示，电压表选用小量程，分度值为0.1V，电压表的读数为 1V，电流表选用小量程，分度值为0.02A，电流为0.2A，由欧姆定律可知，电阻的阻值=5Ω．
20、游码 平衡螺母 左 偏小
【解析】
(1)把天平放在水平台上，将平衡螺母拨到标尺左端的零刻度处后，发现天平横梁左高右低，应该将螺母向左调节；(4)实验中测出空烧杯的质量后,再把量筒中的盐水倒入烧杯中,测出烧杯和盐水的总质量;烧杯液体总质量m2＝50g+20g+5g+1g＝76g；
量筒中盐水的体积为40ml；
盐水的密度ρ＝＝1.15g/cm3
填表如下：
空烧杯的质量m1/g
量筒中盐水的体积
V/cm3
烧杯和盐水的总质量
m2/g
盐水的密度
ρ/g⋅cm−3
30
40
76
1.15
(5)此方法中量筒上还会沾有一定质量的液体，使的测量的盐水的质量变小，故盐水密度值比真实值偏小．
点睛：天平的正确使用方法：将托盘天平放置在水平桌面上，将游码拨至标尺左端零刻度线上；调节横梁左右两端的平衡螺母，使横梁平衡，此时指针恰好指在分度盘的中央或左右摆幅度相等；左高右低，向左调节平衡螺母；天平的分度值是0.2g，读数为砝码质量加游码对应的刻度值；量筒分度值为2ml，平视液面最低处读出体积，利用密度公式求得其密度．量筒内的液体不能够全部倒出，测量出的质量变小，利用密度公式分析．
21、铁球 速度 木块被撞击后运动的距离 在质量一定时，速度越大，动能越大 减速运动 摩擦力 变小 做匀速直线运动
【解析】
（1）实验中研究的是影响铁球的动能大小的因素，让同一铁球沿斜面的不同高度由静止释放，撞击同一木块，这样控制了质量相同，而探究物体的动能与速度的关系；
（2）在同一平面上，木块通过的距离越大，说明木块获得的初速度越大，所以，通过木块被撞击后移动距离的大小可以间接判断物体动能的大小，由此得出的结论是：在质量一定时，速度越大，动能越大；
（3）木块被撞击后将沿水平面做减速运动，并最终会停下，是由于受到的摩擦力改变了木块的运动状态；在此过程中，木由于木块对水平面的压力不变、接触面的粗糙程度不变，所以，木块受到的摩擦力大小不变，但由于速度减小，由P=fv知道，木块受到的摩擦阻力对木块做功的功率将变小．若水平面光滑，木块则不受摩擦力，木块被撞后将做匀速直线运动．
22、木块与桌面间摩擦力较大 木片 C
【解析】
（1）用木块 A 进行实验时，由于木块重力比较大，对水平桌面的压力也大，导致桌面对木块的摩擦力较大，此时左侧较小的拉力与桌面给木块的摩擦力之和等于右侧较大的拉力，所以在两侧拉力不等时木块也能处于静止．
（2）通过改变两侧砝码的质量来改变木片受到的两个拉力大小，观察木片是否能够静止，所以研究对象是木片．
（3）要证明两个力还必须作用在同一条直线上才能彼此平衡，则须将木片旋转一定角度使两个力不在同一直线上，观察木片还能否静止．若木片能静止，则说明两个力不在同一直线上也能平衡；若木片不能静止，须两个力恢复到同一直线上时木片才能静止，则说明两个力必须作用在同一条直线上才能彼此平衡．故C正确．

五、计算题（本大题共2小题，共13分）
23、（1）；（2）。
【解析】
（1）水吸收的热量

（2）
电热水壶加热的时间

答：（1）水吸收的热量是；（2）电热水壶加热的时间。
24、（1）3×105Pa；（2）3000s；600W。
【解析】
（1）吊车在水平索道上静止时钢索承受的压力：F＝G＝mg＝300kg×10N/kg＝3000N，
钢索承受的压强：p＝＝＝3×105Pa；
（2）吊箱从索道最高处运行到最低处的时间：t＝＝3000s，
重力做的功：W＝Gh＝3000N×600m＝1.8×106J，
重力做功的功率：P＝＝600W。
答：（1）此吊箱在水平索道上静止时钢索承受的压强为3×105Pa；
（2）吊箱从索道最高处运行到最低处的时间为3000s，重力做功的功率为600W。

六、综合能力题（本大题共3小题，共18分）
25、 (1)车对路面的压强超过规定（2）由于超载，轮胎内气压过大容易爆胎，方向失控而出事故；由于超载，惯性过大，在遇险时难以有效刹车而出事故
【解析】
试题分析：（1）车轮对地压强（1分）
Pa （4分）
Pa，∴车对路面的压强超过规定． （1分）
（2）由于超载，轮胎内气压过大容易爆胎，方向失控而出事故（说对一点给1分）；由于超载，惯性过大，在遇险时难以有效刹车而出事故（再说对一点给1分）
考点：压强的计算；超载的危害．
点评：考查了压强的计算，关键是计算时注意加上车的重及受力面积是6个轮胎受力面积的和，以及能用气压和惯性知识解释超载的危害．
26、热 略 略
【解析】
（1）当开关拨至图中位置“1”时，电动机和电阻丝并联连接，同时工作，因此风机吹出的是热风；
（2）电能表转过29转消耗的电能：W=29/3000kW•h=29/3000×3.6×106 J=3.48×104 J；
风机的功率：P凉风=W/t=29/3000kW•h5/60h=0.116kW=116W，
（3）因电路中的总功率等于各用电器功率之和，所以，电热丝的功率：
PR =P热风-P凉风=616W-116W=500W，由P=U2/R得电热丝的阻值：R=U2/PR=(220V)2/500W=96.8Ω
27、丙 甲 绿 70% 80℃．当水温低于80℃时，温控开关自动闭合对水加热，高于80℃时，温控开关自动断开，停止对水加热．故水温只能升高到80℃．
【解析】
（1）A接的是零线，B接的是火线，C是接地线．所以A接丙脚，C接甲脚；（2）煮饭时S2闭合电路中R2、L2工作，L2是煮饭指示灯，故L1应该是保温灯，所以是绿色的；（3）水吸收的热量为：Q=cm△t=cρV△t=4200J/kg℃×103kg/m3×10-3m3×（100℃-12℃）=3.696×105J；消耗的电能为：W=Pt=880W×10×60s=5.28×105J，电热转换效率η＝Q/W＝3.696×105J/5.28×105J＝70%；（4）当水温低于80℃时，温控开关自动闭合对水加热，高于80℃时，温控开关自动断开，停止对水加热．故水温只能升高到80℃．
