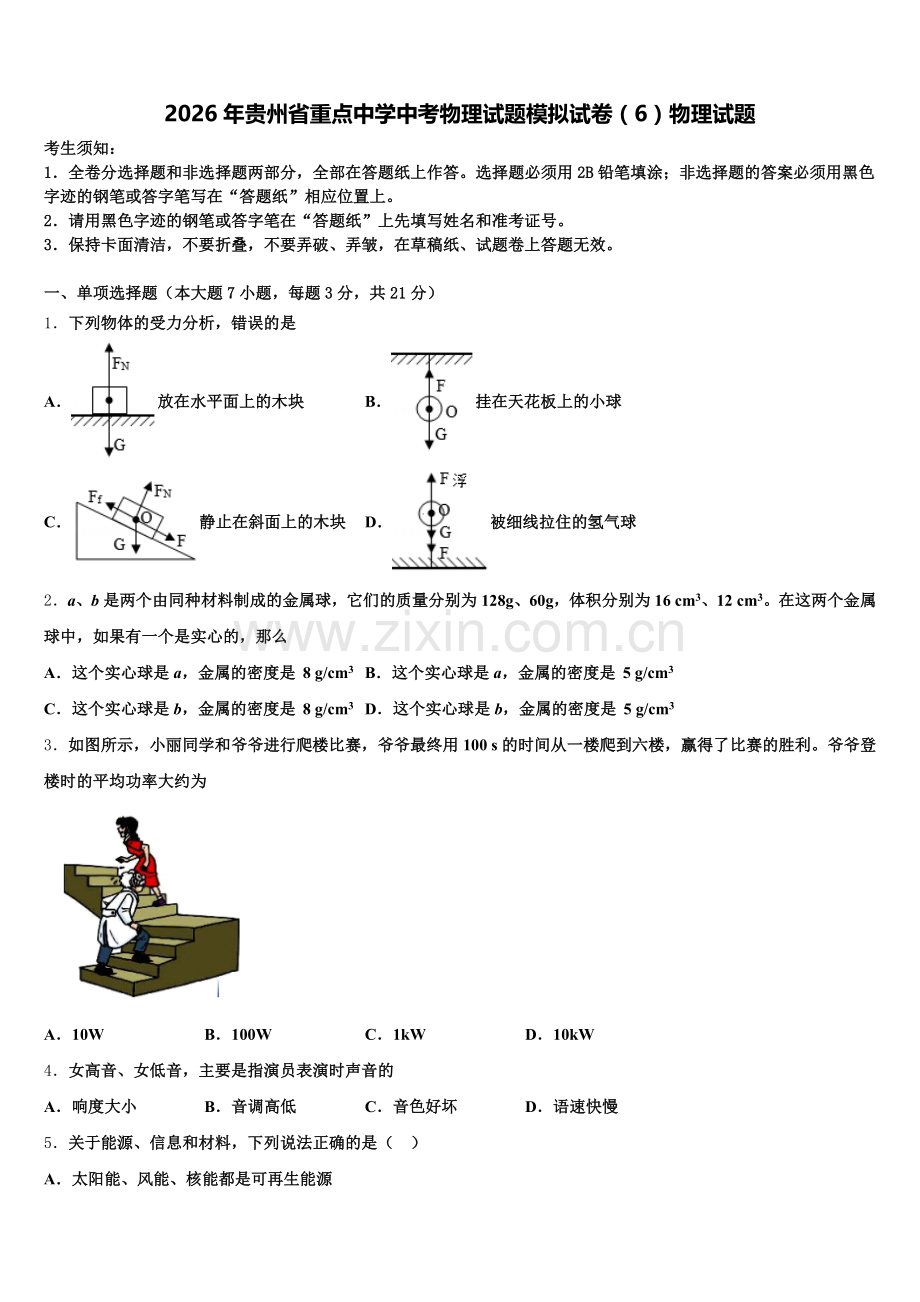

2026年贵州省重点中学中考物理试题模拟试卷（6）物理试题
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、单项选择题（本大题7小题，每题3分，共21分）
1．下列物体的受力分析，错误的是
A．放在水平面上的木块 B．挂在天花板上的小球
C．静止在斜面上的木块 D．被细线拉住的氢气球
2．a、b是两个由同种材料制成的金属球，它们的质量分别为128g、60g，体积分别为16 cm3、12 cm3。在这两个金属球中，如果有一个是实心的，那么
A．这个实心球是a，金属的密度是 8 g/cm3 B．这个实心球是a，金属的密度是 5 g/cm3
C．这个实心球是b，金属的密度是 8 g/cm3 D．这个实心球是b，金属的密度是 5 g/cm3
3．如图所示，小丽同学和爷爷进行爬楼比赛，爷爷最终用100 s的时间从一楼爬到六楼，赢得了比赛的胜利。爷爷登楼时的平均功率大约为

A．10W B．100W C．1kW D．10kW
4．女高音、女低音，主要是指演员表演时声音的
A．响度大小 B．音调高低 C．音色好坏 D．语速快慢
5．关于能源、信息和材料，下列说法正确的是（ ）
A．太阳能、风能、核能都是可再生能源

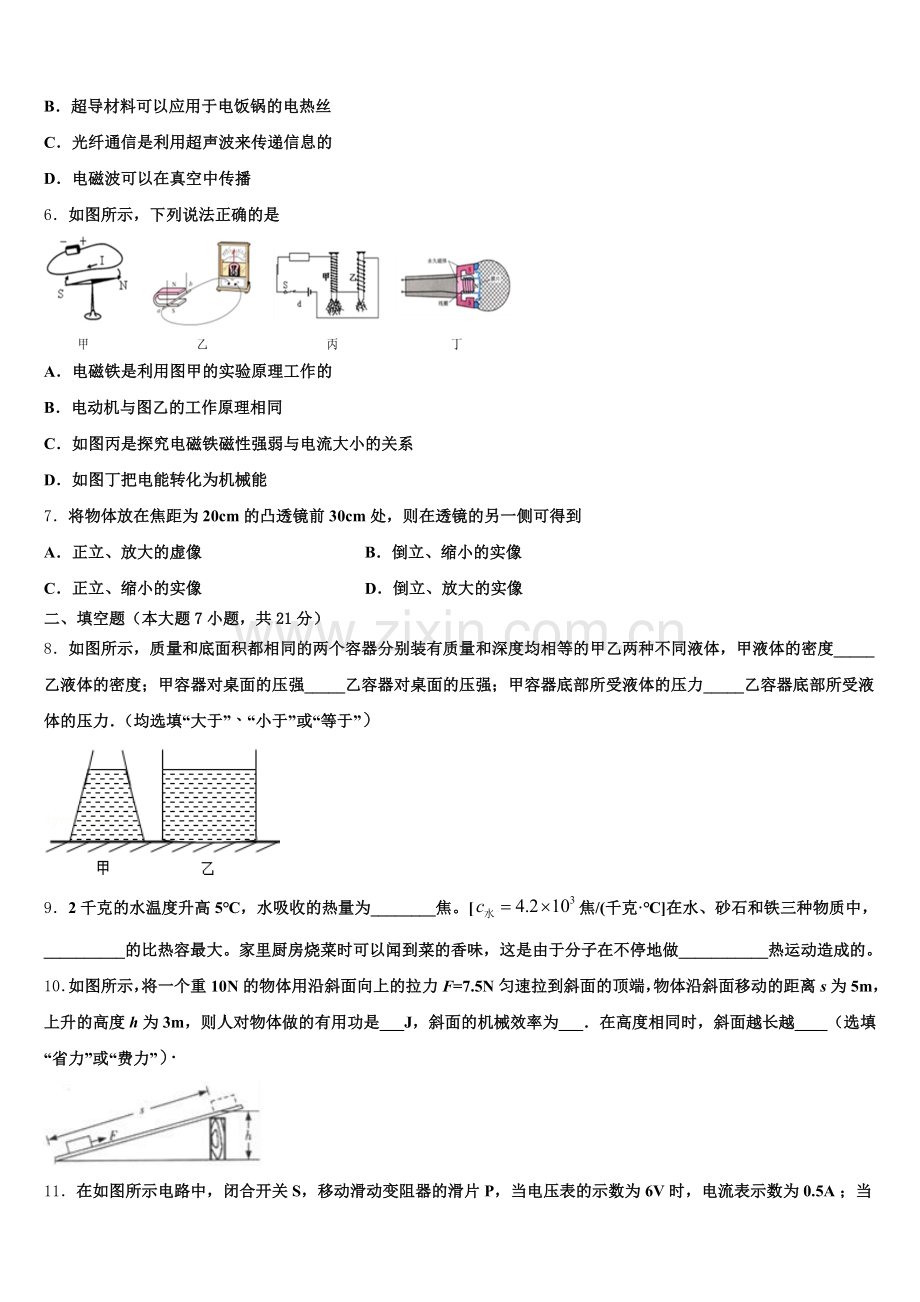

B．超导材料可以应用于电饭锅的电热丝
C．光纤通信是利用超声波来传递信息的
D．电磁波可以在真空中传播
6．如图所示，下列说法正确的是

A．电磁铁是利用图甲的实验原理工作的
B．电动机与图乙的工作原理相同
C．如图丙是探究电磁铁磁性强弱与电流大小的关系
D．如图丁把电能转化为机械能
7．将物体放在焦距为20cm的凸透镜前30cm处，则在透镜的另一侧可得到
A．正立、放大的虚像 B．倒立、缩小的实像
C．正立、缩小的实像 D．倒立、放大的实像
二、填空题（本大题7小题，共21分）
8．如图所示，质量和底面积都相同的两个容器分别装有质量和深度均相等的甲乙两种不同液体，甲液体的密度_____乙液体的密度；甲容器对桌面的压强_____乙容器对桌面的压强；甲容器底部所受液体的压力_____乙容器底部所受液体的压力．（均选填“大于”、“小于”或“等于”）

9．2千克的水温度升高5℃，水吸收的热量为________焦。[焦/(千克·℃]在水、砂石和铁三种物质中，__________的比热容最大。家里厨房烧菜时可以闻到菜的香味，这是由于分子在不停地做___________热运动造成的。
10．如图所示，将一个重10N的物体用沿斜面向上的拉力F=7.5N匀速拉到斜面的顶端，物体沿斜面移动的距离s为5m，上升的高度h为3m，则人对物体做的有用功是___J，斜面的机械效率为___．在高度相同时，斜面越长越____（选填“省力”或“费力”）．

11．在如图所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V时，电流表示数为0.5A ；当电压表的示数为2V时，电流表示数为1A．则电阻 R0为____Ω，电源电压为________V．

12．如图所示的电路，电源电压保持6V不变，闭合开关后，电流表A1的示数为0.3A，A的示数是0.5A，电阻R1的阻值是__Ω，电阻R2消耗的电功率是____W．

13．苏州是评弹的发源地。评弹常见的伴奏乐器有三弦、琵琶等。观众可以根据乐器发出声音的______（选填“音调”、“响度”或“音色”）不同，分辨出是哪种乐器；琴师调节琴弦的松紧是为了改变声音的_____（选填“音调”、“响度”或“音色”）。
14．如图所示，将竖直悬挂的乒乓球接触正在发声的音叉，会看到乒乓球___。该实验说明了声音是由物体的振动产生的，这种探究方法叫______法。

三、作图题（共7分）
15．图甲是一个带开关和指示灯的三孔插座．小明发现当开关断开时指示灯不发光，插孔也不能提供工作电压；当开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．请在图乙中画出插座中的开关、指示灯（连限流电阻）和插孔的连接方式，并把插座与电源线接通．

16．图中两条光线是由同一点光源发出经平面镜反射后形成的，请完成光路图，并确定光源S的位置。
（_____）

17．如图，画出物体静止在斜面上时受到的摩擦力和物体对斜面压力的示意图；

四、实验题（本大题共5小题，共20分）
18．小明想知道酱油的密度，于是他和小华用天平和量筒做了如下实验。
将天平放在水平台上，把游码放在________处，发现指针指在分度盘的右侧，要使横梁平衡，应将平衡螺母向____（填“右”或“左”）调。用天平测出空烧杯的质量为17 g，在烧杯中倒入适量的酱油，测出烧杯和酱油的总质量如图甲所示，将烧杯中的酱油全部倒入量筒中，酱油的体积如图乙所示，则烧杯中酱油的质量为_________g，酱油的密度为__________kg/m3.小明用这种方法测出的酱油密度会________（填“偏大”或“偏小”）。
19．小明用“伏安法”测量一个定值电阻Rx的阻值（约为20Ω左右）.实验器材有：定值电阻Rx、电压表（量程0～3V和0～15V）、电流表（量程0～0.6A和0～3A）、滑动变阻器（20Ω 1A）、开关、学生电源各一个，导线若干. “伏安法”测量 电阻的原理是________； 如图a所示是“伏安法”测量电阻的实验电路图，图中甲、乙为两个电表，其中甲为________表，乙表为__________．
本实验电源电压选用12V，电压表应该选用________量程，电流表选用0～0.6A量程；连接如图b所示的电流表时，应该使电流从“________”接线柱流入电流表；闭合开关后，发现电压表的示数约为6V，电流表示数为零；移动滑动变阻器滑片，电压表示数有明显变化，但电流表示数为零，则发生故障的元件是________； 排除故障后，接通电路，移动滑动变阻器滑片，当电流表的示数如图b所示时，通过电阻Rx的电流大小是________ A； 经多次测量，小明由实验数据绘制得如图c所示的U-I图象，由图象可知电阻Rx＝________ Ω（保留一位小数）；在物理实验中，经常要对物理量进行多次测量，下列实验与本次实验进行多次测量的目的相同的是_____（填序号）.
A．用刻度尺测量物理课本的长与宽 B．探究杠杠的平衡条件 C．测量小灯泡的电功率
20．某兴趣小组的同学用斜面、小车、长刻度尺、录像机等，研究“斜面上运动的物体，运动路程和通过这段路程所用时间的关系”，如图甲所示。在斜面一侧沿斜面方向固定一长刻度尺，刻度为0的位置在上方，并将该位置作为释放小车的位置。打开录像机的录像功能，并面向刻度尺录像。通过播放视频可以确定小车在不同时刻的位置。

（1）视频显示，小车从0刻度处运动到0.20m刻度处，用时1s，该过程小车的平均速度是_____m/s。
（2）通过视频查找出小车5次的位置，小车从开始运动到各个位置的路程s和对应时间t如下表所示，表中第三行数据作为对应时间的平方。
s/m
0
0.05
0.20
0.45
0.80
t/s
0
0.50
1.00
1.50
2.00
t2/s2
0
0.25
1.00
2.25
4.00
①根据表中数据，在坐标纸上做出小车运动的s﹣t2图象。
（__________）
②经分析可得，小车在斜面上从静止开始运动时，小车运动的路程s与时间的平方t2的关系式是_____。

21．小黄同学做“测定小灯泡的电功率”实验，现有电源（电压为定值）、待测小灯泡（标有“0.25A”字样）、电流表、电压表（只有0~3伏档完好）、滑动变阻器（标有“20Ω1A”字样）、电键及导线若干。小灯的额定功率估计为0.9瓦左右。该同学正确连接电路，实验步骤正确。当闭合电键时，电压表、电流表的示数分别为2伏和0.2安。接着他边思考便实验，同时对电路进行调整，直至小灯正常发光。
①求电源电压_____。
②观察到电流表示数为0.25安时，电压表示数如图所示，此时电压表读数为_____伏。

③请根据相关信息，求出小灯的额定电功率。_____（本小题需写出计算过程）。
22．小明同学探究了“不同物质吸热升温的现象”，同时又探究了“不同燃料燃烧的放热能力”，他设计了两组实验装置如图所示．

（1）你认为探究“不同燃料燃烧的放热能力”应选用_________组器材（选填“甲”、“乙”）．
（2）除了图中已经呈现的器材，还需要用到其它测量工具．你认为两个实验都还要用到的其它测量工具是_______________；
（3）_________（选填“甲”、“乙”）组实验是通过升高的温度来反映物质吸收热量的多少
五、计算题（本大题共2小题，共13分）
23．电动机是一种使用广泛的动力机械，从能量转化的角度看，它主要是把电能转化为机械能，还有一部分能量在线圈中以热量的形式散失掉．现有一台电动机，当电动机两端加 220V电压时，通过电动机线圈的电流为 50A．若已知该电动机线圈的电阻是 0.4Ω，求：
(1)该电动机每分钟消耗的电能和产生的热量各是多少？
(2)该电动机正常工作时电能转化为机械能的效率为 η，电动机两端的电压为 U，通过的电流为I，试推导电动机线圈的电阻 R的表达式．
24．图甲为某同学家新买的电煲锅，它有加热和保温两种功能。图乙是其简化电路，当S接a时，电煲锅加热；当S接b时，电煲锅保温。已知：电源电压为220V，R1=55，加热时总功率与保温时总功率的关系为：，[]求；

（1）若电煲锅内装有1kg的米和水，从15℃加热到100℃，米和水共吸收多少热量?
（2）电阻R的阻值为多少?
（3）若电煲锅用加热挡时热效率为80%，完成问题（1）的加热任务需要多少秒?（结果保留到整数位）
六、综合能力题（本大题共3小题，共18分）
25．电梯为居民出入带来很大的便利，小明家住某小区某栋6楼，放学后乘电梯回家．小明查阅资料，了解到出于安全考 虑，电梯都设置了超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成：在工作电路中，当 电梯没有超载时，动触点K与静触点A接触，闭合开关S，电动机正常工作；当电梯超载时，动触点K与静触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作．在 控制电路中，已知电源电压 U＝6V，保护电阻 R1＝100Ω，电 阻式压力传感器（压敏电阻）R2的阻值随压力F大小变化如图乙所示，电梯自重和电磁铁线圈的阻值都忽略不计．
在控制电路中，当压敏电阻 R2 受到的压力 F 增大时，电磁铁的磁性_____（选填“增强”、“减弱”或“不变”）．若小明的体重为400N，他站在静止的电梯上，脚与电 梯地面的总接触面积为0.04m2，则此时小明对电梯地面的压 强为多少？___________某次电梯正常运行时，测得通过电磁铁线圈的电流为10mA，则此时电梯载重为多少？______ 若电磁铁线圈电流达到 20mA 时，刚好接触静触点B，电铃发出警报声．当该电梯厢内站立总质量为 1000kg 的乘客时，试通过计算说明电梯是否超载？______（g取10N/kg）
26．机翼的横截面设计成如图所示的形状，是利用了什么原理，为飞机提供升力？

27．如图甲所示，溢水杯中装满水（水的密度用表示），将一正方体木块（边长为）轻轻放入溢水杯中，木块静止时浸入水的深度为。现用一根轻细钢针对着木块上表面中心竖直向下施加压力，从慢慢增加，直到木块恰好完全没没水中。（解题时用、、表示相关量）

求木块恰好完全沒没水中时所受压力的最大值。在从增至过程中，木块浸没在水中的深度从增加到，推导出与间的关系式。将、关系式的图像画在图乙所示的坐标系中，并标出两端点的横、纵坐标。
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
力是物体对物体的作用，在分析物体受力情况时，一定要找到对应的受力物体，否则这个力就是不存在的，据此分析即可．
【详解】
放在水平桌面上的木块，受重力和桌面支持力的作用，故A正确；挂在天花板上的小球受到重力和线的拉力的作用，故B正确；静止在斜面上的木块受到竖直向下的重力、斜面对它的垂直于斜面向上的支持力及沿斜面向上的静摩擦力，沿斜面向下滑的力F是重力的分力，该力不存在，故C错误；被细线拉住的氢气球受重力、细线的拉力、浮力三个力的作用，故D正确，故只有C符合题意，故选C．
2、A
【解析】
ρA= m/V=128g/16cm3=8g/cm3；
ρB= mB/VB=60g/12cm3=5g/cm3；
所以，A球是实心的，
3、B
【解析】
爷爷的体重估算为600N，则从一楼爬到六楼做功约为W=Gh=600N×15m=9000J，根据可得，爷爷登楼时的平均功率大约为，故B接近实际为答案。
4、B
【解析】
声音的三要素，音调、响度、音色，音调是指声音的高低，是由频率的高低决定的，响度是指声音的大小，是由振幅的大小决定的，音色用于区分不同的发声体，与发声体的材料有关，女高音、女低音是指声音的音调高低。故B正确。
5、D
【解析】
太阳能、风能、水能可以从自然界源源不断的直接获得，是可再生能源；超导体的电阻为零，不会放热，所以电能无法转化为内能；光纤通信是利用电磁波来传递信息；电磁波可以在真空中传播。
【详解】
A．太阳能、风能是可再生能源，核能不是可再生能源，故A错误；
B．超导材料不能用于电饭锅，因为电流通过超导材料时不能发热，故B错误；
C．光线通信是利用光波来传递信息的，故C错误；
D．电磁波可以在真空中传播，故D正确。
故选D。
6、A
【解析】
A、甲图为奥斯特实验，说明通电导体周围有磁场，即电流的磁效应，电磁铁就是根据电流的磁效应制成的，故A正确；
B、图中导体棒在磁场中做切割磁感线运动时，电流表中会产生感应电流，故实验是电磁感应，利用该原理制成了发电机，故B错误；
C、图中两电磁铁串联，通过的电流相等，但两电磁铁线圈的匝数不同，可用来演示电磁铁的磁性强弱与线圈匝数多少的关系，故C错误；
D、图中是话筒的原理图，利用的是电磁感应原理，将机械能转化为电能，故D错误。
7、D
【解析】
凸透镜的焦距是20cm，物距是30cm，故物距在一倍焦距到二倍焦距之间，应成倒立放大的实像．故选D.

二、填空题（本大题7小题，共21分）
8、大于 等于 大于
【解析】
由图可知，V甲＜V乙，因为两种液体的质量相同，根据可知，．
由题知，液体和容器的质量都相同，由F=G=mg可知，甲、乙容器对桌面的压力相等，而底面积又相同，根据可知两个容器对桌面的压强大小相等．
因为液体深度相同，，由可得，甲液体对容器底的压强大于乙液体对容器底的压强，两容器底面积相同．根据F=pS，甲容器底部所受液体的压力大于乙容
器底部所受液体的压力．
9、4.2×104 水 无规则
【解析】
2kg的水温度吸收5℃，水吸收的热量为：Q=cm△t=4.2×103J/（kg•℃）×2kg×5℃=4.2×104J；水、砂石和铁三种物质中，比热容最大的是水；家里厨房间烧菜时可以闻到菜的香味，这是扩散现象，扩散现象表明分子不停地做无规则运动。
10、 30 80% 省力
【解析】试题分析：克服物体重力所做的功为有用功，则有用功：W有=Gh=10N×3m=30J；拉力做的总功：W总=Fs=7.5N×5m=37.5J；斜面的机械效率：η=×100%=×100%=80%；由功的原理可知，在高度相同时，斜面越长越省力。
【考点定位】有用功和额外功；斜面的机械效率
11、8；1．
【解析】
解：由电路图可知，电阻R0与滑动变阻器串联R1串联，电压表测R1两端的电压，电流表测电路中的电流；
当电压表的示数为6V时，电流表示数为0.5A，
因串联电路中各处的电流相等，且总电压等于各分电压之和，
所以，由I=可得，电源的电压：
U=I1R0+U1=0.5A×R0+6V，
当电压表的示数为2V时，电流表示数为1A，
电源的电压：
U=I2R0+U1′=1A×R0+2V，
因电源的电压不变，
所以，0.5A×R0+6V=1A×R0+2V，
解得：R0=8Ω，
电源的电压U=I1R0+U1=0.5A×8Ω+6V=1V．
故答案为8；1．
【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是利用好电源的电压不变这一条件．
12、20 1.2
【解析】
由电路图可知,两电阻并联,电流表A测干路电流,电流表A1测R1支路的电流．
电阻R1的阻值：
R1===20Ω
因并联电路中干路电流等于各支路电流之和，
所以,通过R2的电流：
I2=I−I1=0.5A−0.3A=0.2A；
电阻R2消耗的电功率:
P2=UI2=6V0.2A=1.2W
13、音色 音调
【解析】
三弦和琵琶发声的音色不同，可以通过音色区分不同的乐器；调节琴弦的松紧，振动的频率不同，这样做的目的是为了改变声音的音调。
14、被弹开 转换
【解析】
用悬挂着的乒乓球接触正在发声的音叉，可观察到乒乓球被弹开，它说明发声体在振动，因为振动的物体可以可传递能量，所以把乒乓球弹开了；
音叉的振动不能直接观察，乒乓球起的作用是将音叉的振动放大，更容易直观观察，这用到了转换法。

三、作图题（共7分）
15、．
【解析】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；但指示灯损坏时，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，如图所示：

16、
【解析】
首先反向延长两条反射光线交于一点即像点S′，然后做出像点关于镜面的对称点S，然后完成光路，如图所示：

17、
【解析】
过物体的重心作沿斜面向上的力，即摩擦力；物体对斜面的压力的作用点在物体与斜面接触面的中点处，过此点与斜面垂直向下的力，即为压力，如图：

四、实验题（本大题共5小题，共20分）
18、左端零刻度线处 左 45 1.125 偏大
【解析】
(1)将天平放在水平台上，把游码放在零刻度处，指针的位置指在分度盘中央的右侧，要使横梁平衡，应将平衡螺母向左调节；
(2)由图甲所示可知，酱油和瓶的总质量：
m总=50g+10g+2g=62g，
酱油的质量：
m=62g-17g=45g，
由图乙所示量筒可知，酱油的体积：
V=40ml=40cm3，
酱油的密度：
ρ=m/V=45g/40cm3=1.125g/cm3=1.125×103kg/m3；
19、 电压 电流 0～15V 0.6A 电流表短路 0.34A 22.2 A
【解析】
(1)伏安法测电阻的原理是：R=；
(2)图a中甲表和待测电阻并联，所以甲为电压表,乙表串联在电路中所以是电流表；
(3)待测电阻和滑动变阻器串联，滑动变阻器滑到电阻最大位置时，电阻为20Ω，待测电阻的阻值约为20Ω，电源电压为12V，它们两个各分担电压为6V，所以电压表应选用0∼15V量程；接如图b所示的电流表，“0.6”接线柱为“+”接线柱，所以应使电流从，“0.6”接线柱流入电流表；
(4)闭合开关后，发现电压表的示数约为6V，两电阻串联分压，电流表示数为零，说明电路故障不是断路；移动滑动变阻器滑片，电压表示数有明显变化，但电流表示数始终为零，说明电流表被短路；
(5)电流表接的是0∼0.6A量程，分度值为0.02A，此时的电流为0.34A；
(6)在U−I图象中，电压U=10V时，电流为0.45A，所以Rx==≈22.2Ω.
(7)本实验多次测量是为了取平均值是为了提高测量的准确度，减小误差：
A．测量物理课本的宽度时测量三次数据，是为了取平均值减小误差，符合题意；
B．探究杠杆平衡条件时测量三组数据，是为了得出普遍性的结论，不符合题意；
C．多次测量是为了“寻找电功率随电压和电流变化的规律;
故选A；
20、0.2 s＝t2
【解析】
（1）由题可知，小车从0刻度处运动到0.20m刻度处，用时1s，该过程小车的平均速度：v＝＝0.2m/s；
（2）①根据表中数据，利用描点法在坐标纸上做出小车运动的s﹣t2图象，如下图所示：

②由上面的s﹣t2图象可知，小车在斜面上从静止开始运动时，小车运动的路程s与时间的平方t2成正比，设s与t2的关系式为s＝kt2；将第二次的数据代入s＝kt2，即0.05＝k×0.25，解得k＝，故小车运动的路程s与时间的平方t2的关系式应为s＝t2。
21、6V 2.5V 0.875W
【解析】
(1)由于电压表0∼15V量程损坏，无法测灯泡正常发光时灯泡电压，故实验电路不用电压表；实验电路由电源、开关、滑动变阻器、灯泡、电流表串联组成，如图所示：

判定小灯泡正常发光的理由：闭合开关，移动滑片P，使电流表的示数为0.25A，达到灯泡的额定电流，灯泡即可正常发光。
(2)刚闭合开关时，滑动变阻器全部阻值都接入电路，滑动变阻器上的电压U滑=IR滑=0.2A×20Ω=4V，电源电压U=U滑+UV=4V+2V=6V。
(3)灯泡正常发光时，由题意知电压表用的是小量程，由图可知，电压表的示数是2.5V。
则小灯泡两端的电压为U灯=6V2.5V=3.5V。小灯泡正常工作的电流为0.25A。
灯泡的额定功率P=U额I额=3.5V×0.25A=0.875W。
22、乙 天平 乙
【解析】
(1)研究不同燃料燃烧放热能力应用不同的燃料，因此选乙组器材．
(2)观察甲、乙两图，物质的质量都必须相等，因此还要用天平称量质量，即要用到相同的器材是天平；
(3)相同质量的同种液体，升高的温度反映燃料放出热量的多少，所以乙组是通过水温升高的度数或水温的变化来反映物质吸收热量的多少．

五、计算题（本大题共2小题，共13分）
23、 (1) 6.6×105J 6×104J (2) R=
【解析】
(1)每分钟该电动机消耗的电能： W总=UIt=220V×50A×60s=6.6×105J；
每分钟产生的热量：Q=I2Rt=(50A)2×0.4Ω×60s=6×104J，
(2)因为W=UIt Q=Rt = 得=1- ，=1-解得R=
24、（1）；（2）；（3）483s
【解析】
（1）根据题意知道，米和水吸收的热量是：
Q吸 =cm（t-t0 ）=4×103 J/（kg•℃）×1kg×（100℃-15℃）=3.4×105 J；
（2）由电路图知道，开关S接“b”时，R1、R2 串联，电煲锅保温；开关S接“a”时，电煲锅加热，电路为R1 的简单电路，由 知道，
开关S接“b”时，电路中的总电阻：U2 =P保温 R总 ①；
开关S接“a”时，电路中的总电阻：U2 =P加热 R1 ②；
又因为P加热 =5P保温 ，由以上各式解得：P保温R总=5P保温 R1；
所以，R总=5R1 =5×55Ω=275Ω；
又因为串联电路中总电阻等于各分电阻之和，所以，R2 的电阻值是：R2 =R总 -R1 =275Ω-55Ω=220Ω；
（3）电煲锅的加热功率是：
由 知道，电煲锅消耗的电能是： =4.25×105J，
故电煲锅需要的加热时间是： =483s

六、综合能力题（本大题共3小题，共18分）
25、增强 1×104Pa 6×103N 电梯超载，电铃报警
【解析】
（1）在控制电路中，当压敏电阻R2受到的压力F增大时，其阻值减小，电路中的总电阻减小，由知，电路中的电流变大，电流增大时电磁铁的磁性增强．
（2）小明对电梯地面的压力F=G=400N；
小明对电梯地面的压强：
；
（3）电路总电阻为：
；
根据串联电路电阻特点可知，此时压敏电阻的阻值：
；
由图乙可知此时压敏电阻所受的压力为，故此时电梯载重为；
（4）电梯厢内站立总质量为1000kg的乘客时，电梯受到的压力等于乘客的重力，
即压力为：；
由题图乙可知，当压力为104N时，对应的压敏电阻阻值为：100Ω，
因串联电路中总电阻等于各分电阻之和，则控制电路中的电流；
；
因，所以，此时电梯超载，电铃报警．
26、见解析
【解析】
飞机的机翼上方突起，下方平直。这样形状当飞机启动后，机翼上方空气流速快，空气压强小，空气压力方向向下；机翼下方空气流速慢，空气压强大，空气压力方向向上。两个压力形成一个向上的合力，为飞机提供升力，当升力达到一定程度后，飞机就可以腾空而起。
27、（1）（2）（3）
【解析】
根据题图和所求，本题考查了学生对阿基米德原理、漂浮条件、同一直线上力的合成的掌握和运用。木块恰好完全浸没水中时，对木块进行受力分析可得，木块受到的浮力等于木块的重力和压力的合力，据此求出木块恰好完全浸没水中时压力Fmax；根据木块受到的浮力等于木块的重力和压力的合力表示出F与x间的函数关系式；
【详解】
（1）F＝0时，F浮＝G，根据阿基米德原理可得：，
F＝Fmax时，F浮＝G+Fmax，
则Fmax＝F浮﹣G＝ ；
（2）F为一般值时，F+G＝F浮，F＝F浮﹣G，即：F＝ρa2gh﹣ ；
（3）当F=0时，；当物体刚好浸没在水中时，h=a, F＝Fmax=；故线段起点坐标（a，0），终点坐标（a，ρa3g）．如图所示：
