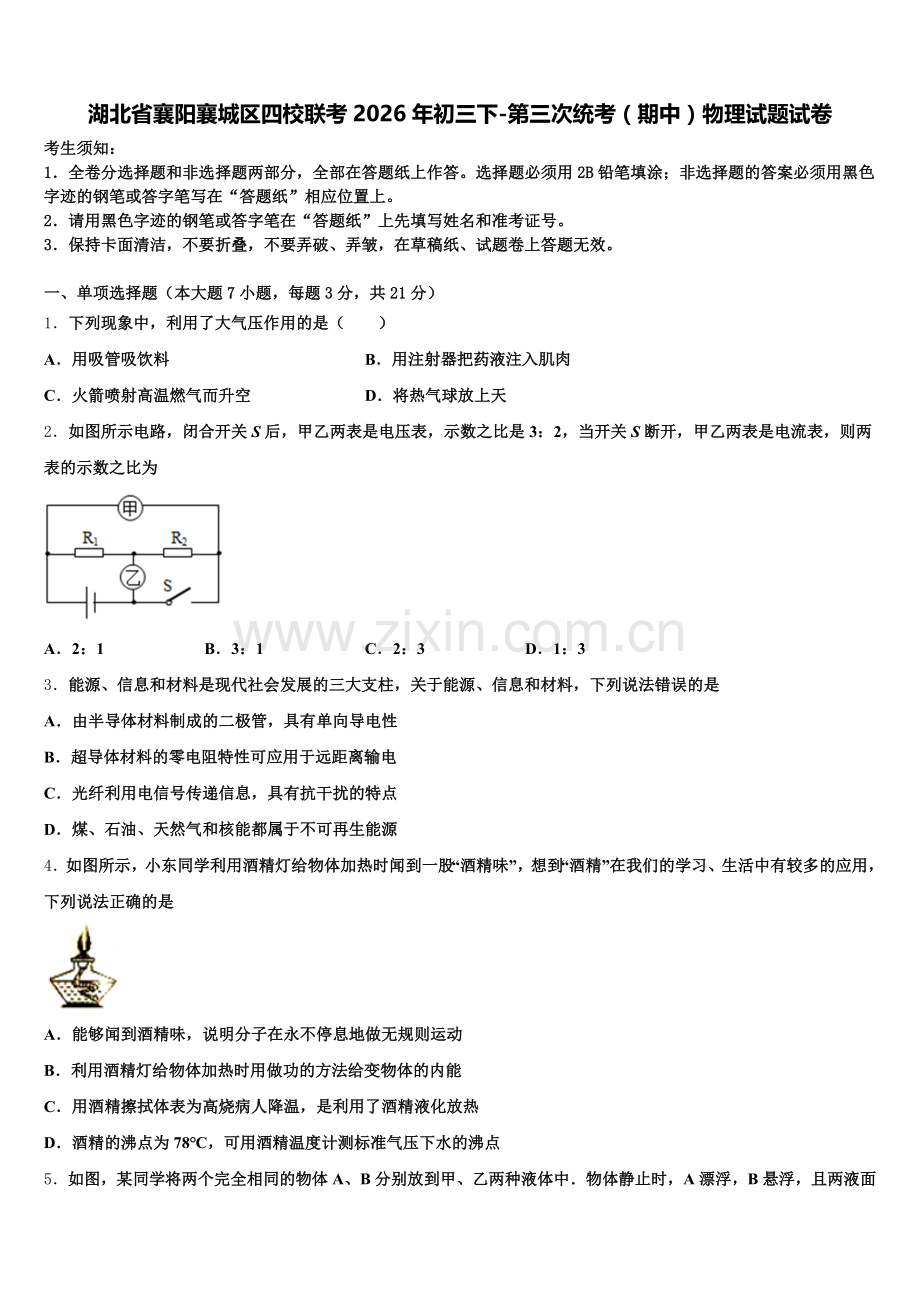

湖北省襄阳襄城区四校联考2026年初三下-第三次统考（期中）物理试题试卷
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、单项选择题（本大题7小题，每题3分，共21分）
1．下列现象中，利用了大气压作用的是（　　）
A．用吸管吸饮料 B．用注射器把药液注入肌肉
C．火箭喷射高温燃气而升空 D．将热气球放上天
2．如图所示电路，闭合开关S后，甲乙两表是电压表，示数之比是3：2，当开关S断开，甲乙两表是电流表，则两表的示数之比为

A．2：1 B．3：1 C．2：3 D．1：3
3．能源、信息和材料是现代社会发展的三大支柱，关于能源、信息和材料，下列说法错误的是
A．由半导体材料制成的二极管，具有单向导电性
B．超导体材料的零电阻特性可应用于远距离输电
C．光纤利用电信号传递信息，具有抗干扰的特点
D．煤、石油、天然气和核能都属于不可再生能源
4．如图所示，小东同学利用酒精灯给物体加热时闻到一股“酒精味”，想到“酒精”在我们的学习、生活中有较多的应用，下列说法正确的是

A．能够闻到酒精味，说明分子在永不停息地做无规则运动
B．利用酒精灯给物体加热时用做功的方法给变物体的内能
C．用酒精擦拭体表为高烧病人降温，是利用了酒精液化放热
D．酒精的沸点为78℃，可用酒精温度计测标准气压下水的沸点

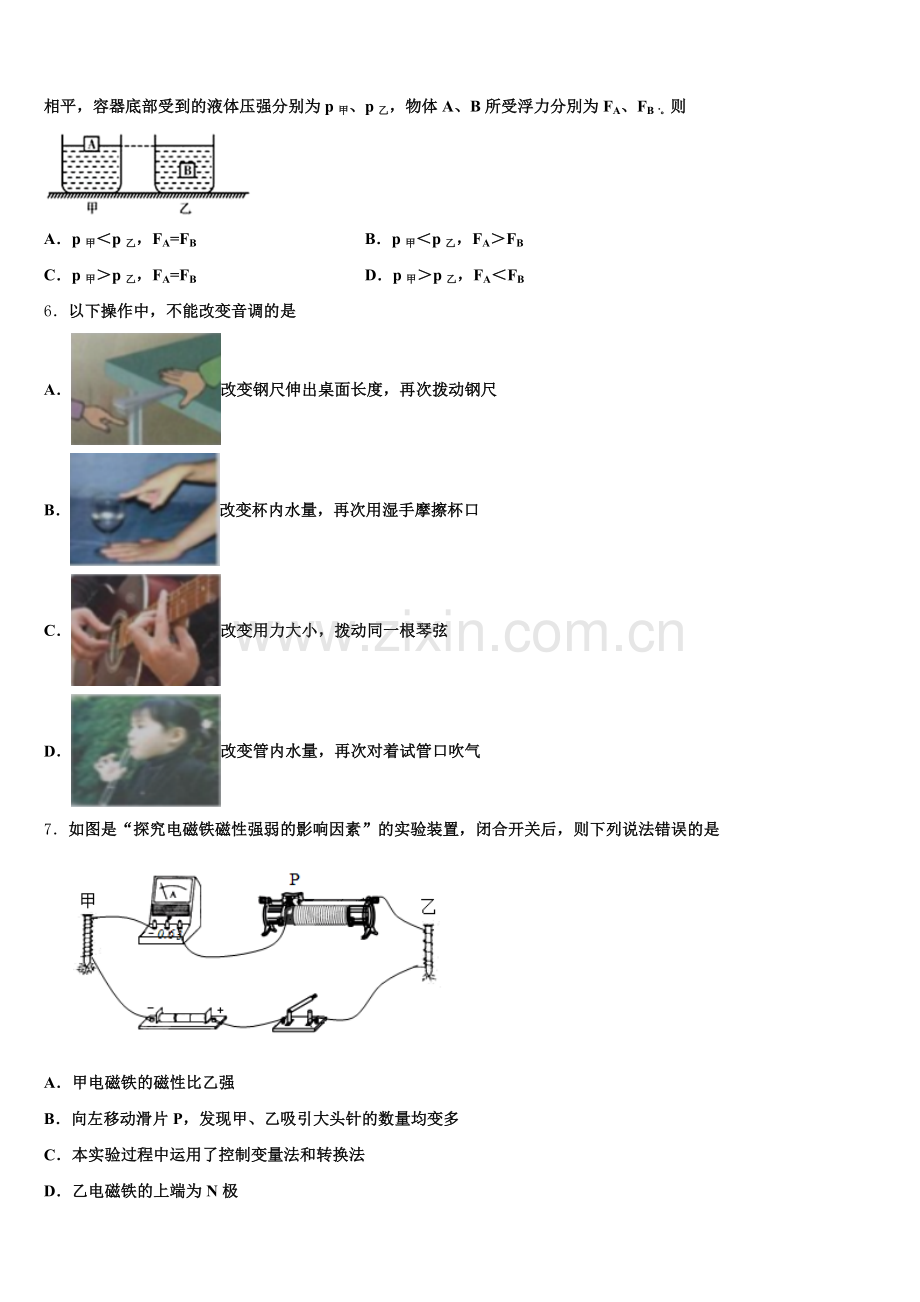

5．如图，某同学将两个完全相同的物体A、B分别放到甲、乙两种液体中．物体静止时，A漂浮，B悬浮，且两液面相平，容器底部受到的液体压强分别为p甲、p乙，物体A、B所受浮力分別为FA、FB．。则

A．p甲＜p乙，FA=FB B．p甲＜p乙，FA＞FB
C．p甲＞p乙，FA=FB D．p甲＞p乙，FA＜FB
6．以下操作中，不能改变音调的是
A．改变钢尺伸出桌面长度，再次拨动钢尺
B．改变杯内水量，再次用湿手摩擦杯口
C．改变用力大小，拨动同一根琴弦
D．改变管内水量，再次对着试管口吹气
7．如图是“探究电磁铁磁性强弱的影响因素”的实验装置，闭合开关后，则下列说法错误的是

A．甲电磁铁的磁性比乙强
B．向左移动滑片P，发现甲、乙吸引大头针的数量均变多
C．本实验过程中运用了控制变量法和转换法
D．乙电磁铁的上端为N极
二、填空题（本大题7小题，共21分）
8．现有两个灯，L1上：标有“6V 3W”的字样，L2上标有“3V3 W“”字样；为了保护用电器的安全，若把两灯串联接人电路，则电源电压最大为______V；如果并联接入电路，则干路中允许通过的最大电流为______A。（不计灯丝电阻的变化）
9．如图，“歼20”是我国自主研发的一种新型“隐形战机”，它的机身材料和涂层对雷达发射的__（选填“超声波”或“电磁波”）具有良好的吸收作用．当它加速上升时，飞行员的机械能___．（选填“增大”“减小”或“不变”）

10．小强走路时被石头绊了一下，身体向前倾倒。对此情景合理的解释是：小强原来相对于地面是运动的，当他被石头绊住时，他的_____（选填“脚“或“上身”）由于惯性仍保持原来的运动状态，人向前倾倒。
11．在如图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I． 则的值______（选填“变大”、“不变”、“变小”）

12．有一物体，质量为450g，体积为500cm3，它的密度是_________ kg/m3，将其抛入水中静止后，受到的浮力为_________N。（g取10N/kg）
13．很多人喜欢将手机挂在胸前，这对身体健康很不利，因为手机发射出的_____会对心脏造成影响．手机是利用电能工作的，电能属于_____（选填“一次能源”、“二次能源”）．
14．小明将托盘天平放在_____桌面上，调节天平平衡，测出小石块质量，天平平衡时，右盘所加砝码和游码的位置，如图所示，则小石块的质量为____g；接着测出小石块的体积为10cm1，则小石块的密度为___kg/m1．

三、作图题（共7分）
15．根据平面镜成像特点，请在图中画出物体AB在平面镜中所成的像A′B′。

16．在图中分别标出通电螺线管的N、S极和小磁针的N、S极．

17．一束光射向两物质的分界面时，折射光线如图所示，且折射角恰好为入射角的一半．请画出入射光线和反射角．
（________）

四、实验题（本大题共5小题，共20分）
18．一次实验课上，老师提供给同学们下列器材：一架已调节好的天平（无砝码）、两只完全相同的烧杯、一只量筒、水、滴管等．要求用上述器材来测定一个合金块的密度．小明同学设计好实验方案后，进行了如下操作：

①将两只空烧杯分别放在天平的左右两盘内，把合金块放入左盘烧杯中；
②向右盘烧杯中缓缓倒水，再用滴管调节，直至天平平衡；
③将烧杯内水倒入空量筒中，测出水的体积（如图a所示）；
④用细线拴好合金块，将其放入图a的量筒内，测出水和合金块的总体积（如图b所示）．则
（1）合金块的质量＝_____g；合金块的体积＝_____cm1；合金块的密度＝_____kg/m1．
（2）在读数无误的情况下，小明测出的合金块密度值与真实值相比_____ （填“偏大”或“偏小”），产生这一误差的主要原因是_____．
19．小华通过实验“探究水沸腾前后温度变化的特点”．请根据要求回答下列问题：

时间/min
0
1
2
3
4
5
6
7
温度/℃
90
92
94
96
98
98
98
98
（1）组装实验装置时，放置石棉网的铁圈位置和悬挂温度计的铁夹位置非常重要，应当先调整固定______的位置（选填“铁圈”或“铁夹”）．
（2）实验时，小华向烧杯中倒入热水而不用冷水，这种做法的优点是_______．
（3）他将实验数据记录在上表中．根据数据可以可知，水的沸点是98℃，没有达到100℃的原因是当地气压________（选填“高于”或“低于”）1标准大气压．
（4）若烧杯中水的质量为0.1kg，则从计时开始到水开始沸腾的过程中，水的内能______（选填“增大”、“减小”或“不变”），水所吸收的热量为________J．[ c水= 4.2×103J/（kg·℃）]
（5）在标准大气压下，水银的凝固点和沸点分别为-39℃和357℃，酒精的凝固点和沸点分别为-117℃和78℃．在“探究水沸腾前后温度变化的特点”的时，应选用______温度计（选填“水银”或“酒精”）．
20．小美同学做“测定小灯泡的电功率”实验，现有学生电源（电压为2伏的整数倍且保持不变）一个、分别标有“2.5V”和“3.8V”字样的待测小灯各一个、电压表一只、电流表一只，滑动变阻器（标有“5Ω 3A”、“20Ω 2A”字样）各一个，电键一个，导线若干。他先正确串联实验器材，然后将电压表并联在电路中。闭合电键，当划片移到某位置时，小灯恰好正常发光，此时他将观察到的电压表和电流表的示数（如图所示）分表记录到实验单上。

（1）能否据此判定该实验中电压表并联在哪部分电路两端？并请说明理由。___________
（2）小高同学看了小美同学记录的信息，做出了电压表读数的如下分析判断：
因为小灯正常发光，由如图（a）可知：，此时，变阻器接入电路的阻值一定大于其最大阻值。所以，。因此，电压表读数为11伏。
你认为小葛的分析判断是否正确？为什么？____________
（3）由此可以分析得出：小要在实验中选用的小灯是标有_______字样的，滑动变阻器标有________字样，小灯的额定功率为______瓦。
21．根据平面镜成像特点在图中作出物体AB在平面镜中所成的像A′B′（请保留作图痕迹）
（______）

22．在用“伏安法”测量定值电阻的阻值的实验中。
（1）请用笔画线代替导线将图中电路连接完整，要求实验过程中滑动变阻器的滑片从左向右移动。（导线不能交叉）。
（_____________）
（2）正确连接好电路后，闭合开关发现电压表示数为，电流表无示数，移动滑片两表示数均无变化，则故障原因是_____。
（3）小华排除故障后，移动滑片到某一位置时电流表的示数如图乙所示，此时通过电阻的电流为_____；若要增大电阻两端的电压，应将滑片向__________（选填“左”或“右”）端移动。
（4）小华测量的数据如下表所示，则定值电阻的阻值为___________。
（5）小亮测量的数据如下表所示，则小亮在实验中存在的问题可能是：__________。
实验次数
1
2
3
电压U
1.5
2.0
2.5
电流
0.30
0.41
0.52
实验人：小华
实验次数
1
2
3
电压U
1.5
2.0
2.5
电流
0.30
0.20
0.10
实验人：小亮

五、计算题（本大题共2小题，共13分）
23．小铭用轻质绳子将水中物体匀速提升到空中．他所用的拉力F和物体上升距离s的关系如图乙所示，不计水的阻力．求：
物体离开水面后在空中上升1m，小雨做的功是多少?小铭的质量是60kg，每只脚的着地面积为2dm2，物体离开水面后在空中上升时；小铭对地面的压强是多少?物体的密度是多少?
24．重为10N的物体挂在弹簧测力计下面，浸没到如图所示圆柱形容器的水中，此时弹簧测力计的示数为5N，已知容器底面积为100cm1．求：
物体受到的浮力；物体的密度；物体浸没水中后，容器对水平桌面增大的压强。
六、综合能力题（本大题共3小题，共18分）
25．物理兴趣小组的同学们做了这样的实验：取500g水放在烧杯中，测得水的温度为20℃，然后点燃酒精灯给烧杯加热，并将温度计插在水中观察水温的变化，当温度计的示数恰为70℃时，消耗了10g的酒精．[C水＝4.2×103J/（kg•℃）]请计算出实验中水吸收了多少热量？有的同学试图用水吸收的热量来计算酒精热值，请回答这种做法是否可以？并说明理由．
26．超声波加湿器通电工作时，雾化片产生每秒170万次的高频率振动，将水抛离水面雾化成大量1μm～5μm的超微粒子（水雾），吹散到空气中使空气湿润，改变空气的湿度．
图甲所示是某型号超声波加湿器，下表为其部分技术参数，其中额定加湿量是指加湿器正常工作1h雾化水的体积；循环风量是指加湿器正常工作1h通过风扇的空气体积；加湿效率是指实际加湿量和实际输入功率的比值．
水雾化成超微粒子的过程_____（选填是或不是）汽化现象．加湿器正常工作时电池为_____A，加满水后最多能加湿_____h．在没有其他用电器接入电路的情况下，加湿器工作30min，标有“3000imp/kW•h”的电能表指示灯闪烁了720次，此过程中加湿器的实际功率多少__________ W？加湿器的加湿量Q实至少为多少 _____L/h？超声波内部有一个湿度监测装置，利用湿敏电阻可实现对环境湿度的精确测量．图乙中为该湿度监测装置的电路图，已知电源电压为24V，定值电阻R0的阻值为120Ω，电流表的量程为0～100mA，电压表的量程为0～15V，湿敏电阻的阻值R0随湿度RH变化的关系图线如图丙所示，请你根据该电路计算湿度监测装置能够测量的湿度范围_______ ．
27．阅读短文，回答问题．
海水的利用
地球表面的70%以上是海洋，开发利用海洋有广阔的前景．
潮汐是一种海平面周期性变化现象，海平面每昼夜有两次涨落．人们在靠近海的河口或海湾深处建大坝，在大坝中间装上水轮发电机组．涨潮时，海水通过大坝流进河，带动水轮发电机发电；退潮时，海水又流回海洋，从相反方向带动水轮发电机发电．法国的郎斯潮汐电站年发电量达5×108kW•h．
海水淡化和海水直接用于工业冷却用水的相关设备、管道防腐等技术已比较成熟．部分沿海国家许多工业冷却水来自于海水．潮汐发电是将　________ 　能转化为电能；发电机是应用　________ 　现象制成的；1吨煤燃烧后可发电2.5×103kW•h，郎斯电站每年的发电量可节约________ 吨煤；海水用来作工业冷却用水主要是利用了水的 ________ 大的特性；海水淡化是利用海水 ________ 来获得淡水的．（填物态变化的名称）
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A．用吸管吸饮料时，吸管内气压减小小于外界大气压，在大气压的作用下饮料被压入吸管，符合题意；
B．注射器是在人的推力的作用下把药液注入肌肉的，不符合题意；
C．火箭向下喷射高温燃气产生向上的推力，与大气压无关，不符合题意；
D．热气球升空是因为它受到竖直向上的浮力大于竖直向下的重力，不符合题意；
故选A．
2、D
【解析】
当开关S闭合，甲、乙两表是电压表时，两个电阻串联，电压表甲测量电源电压，电压表乙测量R2两端的电压，根据串联电路电压的规律和欧姆定律得到两个电阻的阻值之比；若甲、乙均为电流表时，断开开关S，两个电阻并联，电流表甲测量通过R2的电流，电流表乙测量R1和R2总电流；根据并联电路电压的规律和欧姆定律得到通过两个电阻的电流之比，根据并联电路电流的规律得到两个电流表的示数之比。
【详解】
当开关S闭合，甲、乙两表是电压表时，两个电阻串联，电压表甲测量电源电压，电压表乙测量R2两端的电压，串联电路中各处的电流相等，两个电阻之比，若甲、乙均为电流表时，断开开关S，两个电阻并联，电流表甲测量通过R2的电流，电流表乙测量R1和R2总电流，并联电路各个支路的电压相等，通过两个电阻的电流之比，两个电流表的示数之比。
故选D。
3、C
【解析】
A、半导体制成的二极管具有单向导电性，故正确；
B、超导体材料的零电阻特性可应用于远距离输电，故正确；
C、光纤通信利用激光传递信息，用了激光具有抗干扰的特点，故错误；
D、煤、石油、天然气和核能不能从自然界源源不断得到，也不能重复利用，所以都属于不可再生能源，故正确的。
4、A
【解析】
能够闻到酒精味，是酒精分子无规则运动的结果，属于扩散现象，故A正确；利用酒精灯给物体加热时，物体从酒精灯火焰上吸收热量，是通过热传递的方式来改变物体的内能，故B错误；人们常用酒精为高烧病人降温，是利用了酒精易蒸发，蒸发吸热的缘故，故C错误；标准大气压下，水的沸点是100℃；酒精的沸点是78℃，低于标准气压下沸水的温度，因此测量沸水的温度不能用酒精温度计，故D错误，故选A．
5、C
【解析】
由于A、B完全相同，则重力相等，由图可知：A在甲液体中漂浮，B在乙液体中悬浮，由物体的漂浮、悬浮条件可知：FA=G，FB=G，所以FA=FB；甲液体中的A漂浮，ρ甲液＞ρA，乙液体中的B悬浮，ρ乙液=ρB，两种液体的密度：ρ甲液＞ρ乙液；又因为两容器液面等高，所以由p=ρgh可知，两种液体对容器底压强：p甲＞p乙．故C正确；故应选C。
6、C
【解析】
A．钢尺伸出桌面的长度不同振动的频率不同，则音调不同，故A不符合题意；
B．用湿手摩擦杯口，水量不同振动的频率不同，发生的音调不同，故B不符合题意
C．改变用力大小，拨动同一根琴弦，改变的是振幅，振幅不同，则响度不同，故C符合题意；
D．对着试管口吹气，管内水量不同振动的快慢不同，所以声音的音调不同，即可以改变发声的音调，故D不符合题意；
7、D
【解析】
A、用如图所示的装置进行实验，闭合开关后，调节滑动变阻器的滑片，电路中电流相同，发现电磁铁甲吸引大头针的数目比乙多，说明甲的磁性强，故A正确；
B、闭合开关后，向左调节滑动变阻器的滑片，电阻减小，电路中电流增大，电磁铁磁性增强，电磁铁甲、乙吸引大头针的数目增多，故B正确；
C、电磁铁磁性的强弱与电流的大小和线圈的匝数有关，故该实验中利用控制变量法；电磁铁吸引大头针的多少，说明的磁性的大小这是一种转换的方法，故C正确；
D、由安培定则可知，电磁铁上端为S极，下端为N极，故D错误；

二、填空题（本大题7小题，共21分）
8、7.5 1.25
【解析】
由知道，两灯泡的额定电流分别是：， ，由知道，两灯泡的电阻分别是： =12Ω，=3Ω；
由于串联电路中各处的电流相等，所以两灯泡串联时，电路中的最大电流是：I=I2 =0.5A，
由于串联电路的总电阻等于各分电阻之和，所以电路两端允许加的最大电压是：U串=I（R1 +R2）=0.5A×（12Ω+3Ω）=7.5V；
又因为并联电路中各支路两端的电压相等，所以，两灯泡并联时，电源的最大电压是：U并 =U2 =3V；通过两灯泡的电流分别是：I2′=I2 =1A，I1′=0.25A，
由于并联电路中的干路电流等于各支路电流之和，所以干路允许通过的最大电流是：I并=I1′+I2′=0.25A+1A=1.25A。
9、电磁波 增大
【解析】
雷达是通过电磁波来传递信息；当歼20飞机加速向上运动时，因为飞行员的质量不变、速度增大，所以飞行员的动能增大；因为飞行员的质量不变、所处的高度增大，所以飞行员的重力势能增大；而动能和势能之和等于机械能，故机械能增大．
10、上身
【解析】
小强的上身和脚原来相对于地面都是运动的，小强行走时被石块绊了一下，他的脚停止了运动（即脚的运动状态突然改变），而他的上身由于惯性仍保持原来的运动状态，所以身体向前倾倒。
11、不变
【解析】
由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，设滑片移动前后电路中的电流分别为I1、I2,则△I＝I2−I1，由I＝可得，电压表的示数分别为：U1＝I1R,U2＝I2R，电压表示数的变化量：△U＝U2−U1＝I2R−I1R＝(I2−I1)R＝△IR，即＝R，由于R为定值电阻,所以,不变．
由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，设出滑片移动前后电路中的电流，根据欧姆定律表示出电压表示数的变化，然后得出答案．
12、0.9×103 4.5
【解析】
物体的密度：
物===0.9g/cm3=0.9103kg/m3；
物水，因此将其抛入水中静止后，物体处于漂浮状态，浮力等于重力，即F浮=G=mg=45010-3kg10N/kg=4.5N；
13、电磁波 二次能源
【解析】
手机是利用电磁波来传递信息的；能从自然界直接获得的是一次能源，需要消耗一次能源来获得的是二次能源．
【详解】
手机是利用电磁波来传递信息的，电磁波会对人体有一定的辐射影响，所以对身体健康不利．
电能无法从自然界直接获得，而是需要消耗其它的一次能源来获得，所以电能属二次能源．
14、水平 26 2.6×101
【解析】
根据天平的使用规则，使用前应放在水平桌面上，再调节天平平衡；天平再次平衡时，物体质量等于砝码质量与游码指示的质量数之和；根据来求密度．
【详解】
天平使用时，应将托盘天平放在水平桌面上，再调节天平平衡；
由图知，标尺的分度值是0.2g，其示数为1g，
则石块的质量为：20g+5g+1g=26g；
根据得，石块的密度：
．

三、作图题（共7分）
15、
【解析】
分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：

16、
【解析】
试题分析：先由右手螺旋定则得出通电螺线管的左端为S极，右端为N极，再由磁极间的相互作用规律得出小磁针的左端为S极，右端为N极．
解：如图：

【点评】本题考查了右手螺旋定则的使用和磁极间的相互作用规律．
17、
【解析】
试题分析：要解决此题，首先要掌握光的折射的规律，知道光从空气斜射入其它介质时，折射角小于入射角．
解：已知折射角为30度，由折射角恰好为入射角的一半，可知入射角为60°，据此根据光的折射定律画出入射光线即可，如图所示：

四、实验题（本大题共5小题，共20分）
18、60 20 1×101 偏小 烧杯中的水不能完全倒入量筒中，合金块的质量偏小
【解析】
（1）烧杯内水的质量为：m=ρV=1.0g/cm1×60cm1=60g，
合金块的质量为：m=60g，
合金块体积：V=80ml-60ml=20ml=20cm1，
合金块密度：．
（2）烧杯内的水不能全部倒入量筒，测量水的体积偏小，求出的质量偏小即合金块的质量偏小，求出的密度偏小．
故答案为（1）60；20；1×101；（2）偏小；烧杯中的水不能完全倒入量筒中，合金块的质量偏小．
19、铁圈 缩短加热时间 低于 增大 3360 水银
【解析】
（1）在实验中需要用酒精灯的外焰加热，所以应先确定铁圈的高度；
（2）在实验中，向烧杯中倒入热水而不用冷水，这样可以缩短将水加热至沸腾所需的时间；
（3）1标准大气压下水的沸点为100℃，根据数据可知，此时水的沸点是98℃，由气压越低沸点越低可知水的沸点没有达到100℃的原因是当地气压低于1标准大气压．
（4）烧杯中水的质量为0.1kg，则从计时开始到水开始沸腾的过程中，温度升高，水的内能增大，水所吸收的热量为 Q吸=c水m水△t = 4.2×103J/（kg·℃）×0.1kg×（98℃－90℃）=3360J
（5）水的沸点是100℃，而酒精的沸点是78℃，所以不能用酒精温度计探究水沸腾前后温度变化的特点．水银的沸点高于水的沸点，所以可以用水银温度计探究水沸腾前后温度变化的特点
20、实验中电压表并联在滑动变阻器两端 小葛的分析判断是错误的；1.1伏 3.8V “10Ω 1A” 1.14
【解析】
（1）由题意，当滑片移到某位置时，电流表、电压表的示数分别如图所示时，小灯泡恰好正常发光。由指针的位置，若使用大量程0-15V，分度值为0.5V，示数为11V；若使用小量程0-3V，分度值为0.1V，示数为1.1．，电流表使用小量程，分度值为0.01A，电流大小为0.3A；又因灯上标有“1V”和“3.8V”字样，且电源电压为1伏的整数倍且保持不变：
①先判断电路的连接关系：
若灯与变阻器并联在电路中，则电压表示数即为电源电压，无论11V还是1.1V，都不是1V的整数倍，所以可判断出灯与变阻器不是并联在电路中，而应是串联在电路中的；
②判断电压表的示数和连接位置：
若电压表示数为11V，因11V大于3.8V，大于1V，所以电压表不可能直接并联在灯的两端，也不能并联在电源的两端（因为11V不是1V的整数倍），若并联在变阻器的两端，根据串联电路电压的特点，此时，电源电压为或均不是1V的整数倍，所以电压表的示数为11V是不可能的，只能为1.1V；因，，所以电压表不能直接并联在灯的两端，更不能并联在电源的两端（1.1V不是1V的整数倍），由此可确定电压表只能并联在变阻器的两端，且示数为1.1V；
（1）小葛的分析判断是错误的，若使用“10Ω 1A”的变阻器，其连入电路的阻值不可能大于10Ω；并且电压表示数若为11V，那么电源电压为或，都不是1V的整数倍；
（3）若使用额定电压为1V的灯，根据串联电路电压的特点，则电源电压为1V+1.1V=4.1V不是1V的整数倍，不符合题意；
若使用额定电压为3.8V的灯，因电源电压为，符合电源电压是1V整数倍的条件。所以灯的额定电压为3.8V，且电源电压为6V；因为电路的电流大小为0.3A，所以变阻器连入电路中的电阻大小，所以使用的是“10Ω 1A”的变阻器；灯的额定电压为UL=3.8V，正常工作时的电流大小IL=0.3A，所以灯的额定功率。
21、如下图

【解析】
分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．
22、 电阻断路 0.12 右 4.9 电压表并联在滑动变阻器两端
【解析】
(1)要求滑动变阻器的滑片从左向右移动，故接左上接线柱和右下接线柱，如下图所示：
；
(2)闭合开关后，发现电流表无示数，说明电路可能断路；电压表示数为2.8V，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，而与电压表并联的电阻断路了，此时电压表串联在电路中测电源电压；
(3)图中电流表的量程为0−0.6A，分度值为0.02A，示数为0.12A；根据串联电路的分压作用，若要增大电阻两端的电压，应减小滑动变阻器的电阻，从而减小滑动变阻器分的电压，滑片P向右端移动；
(4)根据表格中的数据第一次测得，第二次测得，第三次测得，则R1的值是：；
(5)根据小亮的数据可知，电流越来越小，由欧姆定律的变形公式U=IR可知，定值电阻的电压变小，由串联电路电压的规律可得，变阻器的电压变大，故应该是电压表并联在滑动变阻器两端了。

五、计算题（本大题共2小题，共13分）
23、（1） 200J（2） 2×104Pa（3） 2×103kg/m3.
【解析】
（1）由图乙可知，绳子自由端移动的距离为0−4m时，拉力为100N不变，此时物体没有露出水面；
4−6m时，物体开始逐渐露出水面，拉力不断增大；6−8m时拉力为200N不变，此时物体完全离开水面，
故物体在空中匀速上升过程中受到的拉力F=200N，
则小雨做的功：W=Fs=200N×1m=200J.
（2）由图乙可知，小雨对绳子的拉力F=200N，
根据作用力与反作用力大小相等可知,绳子对小雨的拉力F′=F=200N，
小雨的重力G=mg=60kg×10N/kg=600N，
则小雨地面的压力：F压=G+F′=600N+200N=800N，
受力面积：S=2S1=2×2dm2=4dm2=0.04m2，
则小雨地面的压强：
p===2×104Pa.
（3）物体在空中匀速上升时，根据二力平衡条件可知，
绳子对物体的拉力和物体的重力是一对平衡力，大小相等，
即：G物=F=200N，
由G=mg得，物体的质量：
m物== =20kg，
由图乙可知,物体浸没在水中时受到的拉力F1=100N，
所以物体完全浸没时受到的浮力F浮=G−F1=200N−100N=100N，
由F浮=ρ水gV排得，物体的体积：
V物=V排== =0.01m3
则物体的密度ρ===2×103kg/m3.
24、（1）5N；（1）1×103kg/m3；（3）500Pa。
【解析】
（1）由题知，物体浸没在水中时，弹簧测力计的示数F示＝5N，则物体受到的浮力：；
（1）物体的质量：，由得排开水的体积：，因为物体浸没在水中，所以物体的体积：，物体的密度为：；
（3）物体没有浸在水中时，容器对水平桌面的压力，物体浸没在水中后，容器对水平桌面的压力，则容器对水平桌面增大的压力：，容器对水平桌面增大的压强：。
答：（1）物体受到的浮力为5N；
（1）物体的密度为1×103kg/m3；
（3）物体浸没水中后，容器对水平桌面增大的压强为500Pa。

六、综合能力题（本大题共3小题，共18分）
25、（1）1.05×105J
（2）不可．说明详见解析．
【解析】
(1)水吸收的热量：
Q吸＝cm△t＝4.2×103J/(kg⋅℃)×0.5kg×(70℃−20℃)＝1.05×105J，
(2)不可以．因为公式q＝中，Q是酒精完全燃烧所放出的热量，而酒精完全放出的热量并没有全部被水吸收，所以不能用水吸收的热量来计算热值．
26、不是 3 2 480W 5.76L/h 30%～90%
【解析】
试题分析：（1）水雾化成的超微粒子仍为液体，该过程不是汽化现象；根据公式P=UI可知，加湿器正常工作时的电流：I=P/U=660W/220V=3A；加满水后最多能加湿的时间：t=30L/15L/h=2h；（2）加湿器消耗的电能：W=720/3000×1kW•h=0.24kW•h=8.64×105J，加湿器实际功率：P=W/t=8.64×105J/1800s=480W，加湿效率k=V/P，最小值η=1.2×10﹣2L/（h•W），所以实际加湿量至少为：V=kP=1.2×10﹣2L/（h•W）×480W=5.76L/h．（3）电路最大电流I大=100mA=0.1A，由I=U/R可得，电路中的总电阻：R总=U/I大=24V/0.1A=240Ω，因串联电路中总电阻等于各分电阻之和，故湿敏电阻的阻值：R0=R总﹣R=240Ω﹣120Ω=120Ω，由图丙可知，环境湿度为30%；当电压表的示数U0大=15V时，R两端的电压：UR=U﹣U0大=24V﹣15V=9V，因串联电路中各处的电流相等，故I=UR/R=U0大/R0′，即9V：120Ω=15V：R0′，解得：R0′=200Ω，由图丙所示可知，此时的湿度为90%；所以，该电路能够测量的湿度范围是30%～90%．
【考点定位】物态变化；欧姆定律；电功率
27、机械 电磁感应 200000 比热容 先汽化后液化
【解析】
（1）根据对潮汐发电的特点可知，水的涨落蕴含巨大的机械能，用它来发电是转化成了电能；发电机是应用电磁感应现象制成的．
（2）法国的郎斯潮汐电站年发电量达5×108kW•h，1吨煤燃烧后可发电2.5×103kW•h，所以郎斯电站每年的发电量可节约的煤为：
；
（3）水的比热容大，相同质量的水与其它物质相比，在升高一定的温度时，吸收的热量较多，所以比其他液体作冷却效果好．
（4）海水淡化时，先使海水汽化，形成水蒸气，再让水蒸气液化，从而形成淡水，所以整个过程是利用海水先汽化后液化来获得淡水的．
