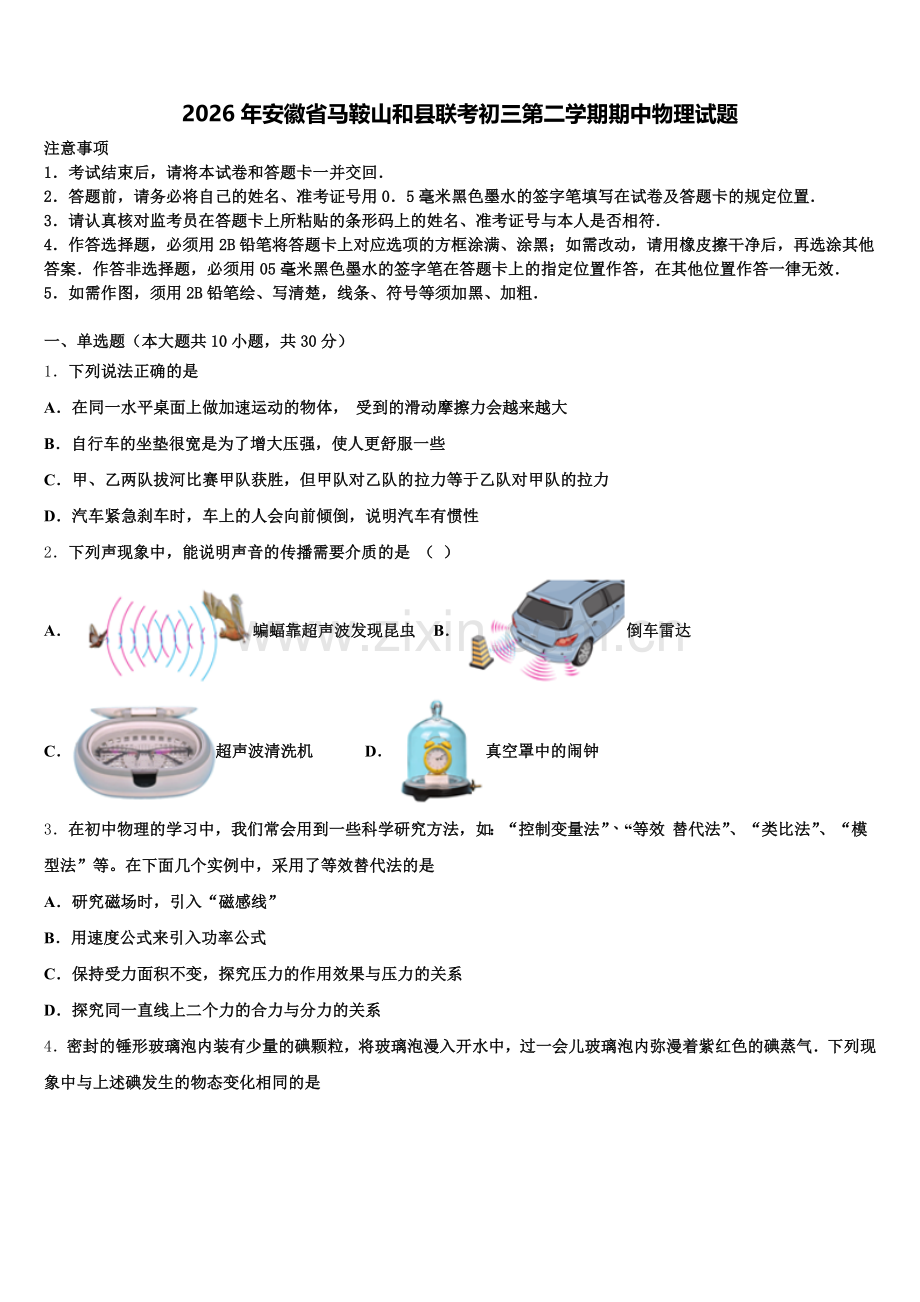

2026年安徽省马鞍山和县联考初三第二学期期中物理试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单选题（本大题共10小题，共30分）
1．下列说法正确的是
A．在同一水平桌面上做加速运动的物体， 受到的滑动摩擦力会越来越大
B．自行车的坐垫很宽是为了增大压强，使人更舒服一些
C．甲、乙两队拔河比赛甲队获胜，但甲队对乙队的拉力等于乙队对甲队的拉力
D．汽车紧急刹车时，车上的人会向前倾倒，说明汽车有惯性
2．下列声现象中，能说明声音的传播需要介质的是 （ ）
A．蝙蝠靠超声波发现昆虫 B．倒车雷达
C．超声波清洗机 D．真空罩中的闹钟
3．在初中物理的学习中，我们常会用到一些科学研究方法，如：“控制变量法”、“等效 替代法”、“类比法”、“模型法”等。在下面几个实例中，采用了等效替代法的是
A．研究磁场时，引入“磁感线”
B．用速度公式来引入功率公式
C．保持受力面积不变，探究压力的作用效果与压力的关系
D．探究同一直线上二个力的合力与分力的关系

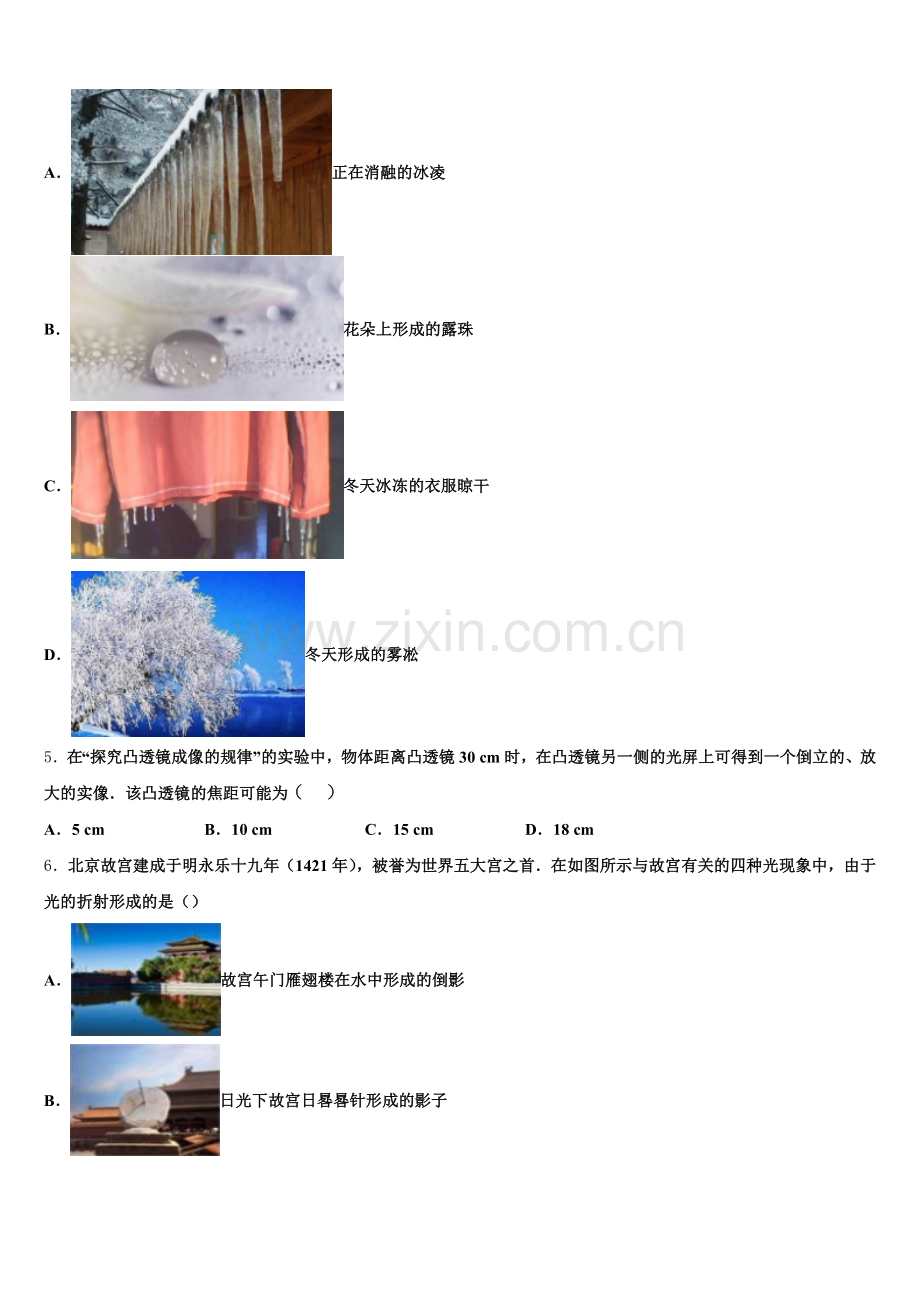

4．密封的锤形玻璃泡内装有少量的碘颗粒，将玻璃泡漫入开水中，过一会儿玻璃泡内弥漫着紫红色的碘蒸气．下列现象中与上述碘发生的物态变化相同的是
A．正在消融的冰凌
B．花朵上形成的露珠
C．冬天冰冻的衣服晾干
D．冬天形成的雾凇
5．在“探究凸透镜成像的规律”的实验中，物体距离凸透镜30 cm时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像．该凸透镜的焦距可能为（ ）
A．5 cm B．10 cm C．15 cm D．18 cm
6．北京故宫建成于明永乐十九年（1421年），被誉为世界五大宫之首．在如图所示与故宫有关的四种光现象中，由于光的折射形成的是（）
A．故宫午门雁翅楼在水中形成的倒影
B．日光下故宫日晷晷针形成的影子
C．故宫东华门在汽车后视镜里形成的像
D．故宫角楼在透明水晶球里形成的“倒影”
7．如图两个滑轮组中，每个轮的重相等，每个钩码的重也相等，相同时间内把钩码提升相同的高度，所用拉力分别为F1、F2，拉力所做的功分别为W1、W2，拉力的功率分别为P1、P2，两个滑轮组的机械效率分别为η1、η2，若不计绳重和摩擦，则下列说法中正确的是

A．F1＞F2 B．η1＞η2 C．W1＞W2 D．P1＞P2
8．有两个不同材料做成的实心球A和B，重力相等。把A、B放在水中都能漂浮，它们露出水面的体积分别是自身体积的和，则
A．球 A、B 的体积之比为 4：3
B．球 A、B 的密度之比为 4：3
C．球 A、B 所受的浮力之比为 3：2
D．球 A、B 所受的浮力之比为 2：3
9．如图所示是小球从高处下落到水平地面不断弹起的过程中，每隔相等时间曝光一次所得到的照片，小球在1、2位置的高度一样，下面說法正确的是

A．小球运动时先后经过1、3、2三个位置
B．小球在1位置的动能、机械能比2位置都小
C．小球在1、2位置的重力势能相同，且机械能大小也相同
D．小球在1、2位置的动能相同，且机械能大小相同
10．物质三态的分子模型如图所示，下列说法中错误的是

A．物质三态的区别就在于分子间相互作用和分子的运动状态不同
B．固体中，分子间作用力很大，分子在各自的平衡位置处于平衡状态
C．固体会因内部分子的运动及结构的变化变成液体
D．气体中，分子间作用力几乎为零
二、多选题（本大题共3小题，共12分）
11．如图甲所示的电路中，定值电阻R1阻值为7.5Ω，R2为滑动变阻器，闭合开关S后，滑片P从b端移动a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，下列判断正确的是（　　）

A．电源电压为 9V
B．滑动变阻器的阻值范围是 0～15Ω
C．电路消耗的最大电功率为 2.7W
D．R1消耗的最小功率为 0.6W
12．如图所示，电源电压不变且等于灯L的额定电压，a、b为电流表或电压表。开关都闭合时，无论将滑片P置于何处，灯L都能正常发光。下列说法正确的是

A．b表为电流表
B．只闭合S1，P向右移动时，R1的功率变化量等于其电压变化量与电流变化量的乘积
C．只闭合S2，P向右移动，灯L逐渐变暗，a表示数不变
D．先闭合S1、S3，再闭合S2，电路的总功率变大
13．如图所示，将小车放在水平桌面上，用轻绳跨过定滑轮与钩码相连，在轻绳的拉力作用下小车沿着桌面做匀速直线运动．若突然剪短轻绳，则小车

A．将运动得越来越慢
B．受到的摩擦力将保持不变
C．将继续受到平衡力
D．将立即停止运动
三、填空题（本大题共5小题，共10分）
14．根据图甲、乙、丙演示的实验现象，请你分别写出对应的物理知识：
图甲滚摆实验，说明_____可以相互转化；图乙中小明和小华认为火车的运动情况不同，说明_____；图丙这个实验是通过观察_____来比较燃料的热值．
15．如图所示OB是一轻质杠杆，O为支点，OA：AB＝3：1，将重30N的物体悬挂在B点，当杠杆在水平位置平衡时，在A点至少需要加_____N的力；若A点施加的动力2秒内使杠杆向上移动了10cm，则动力做功的功率是_____W。

16．声音的特征有：响度、音调、音色。物体振动的频率越大，其发出的音调越_____。现在许多涉密单位装有能“辨音识人”的“语音智能门禁系统”，这主要是依据声音的_____来“辨音识人”的。
17．如图所示，一个重5.4N，体积为2×10-4m3的金属块用细线挂在弹簧测力计下，浸没水中后金属块受到的浮力是______N，此时弹簧测力计的示数是______N．该金属的密度是______kg/m3（g=10N/kg，ρ水=1.0×103kg/m3）。

18．甲、乙两个完全相同的容器中，分别盛有两种不同的液体，液体的质量相同、深度相同，都放在水平桌面上，如图所示．则液体对甲、乙两容器底部的压强p甲___p乙，甲、乙容器对水平桌面的压强p甲′___p乙′．

四、计算题（本大题共3小题，共29分）
19．如图所示，是“彩虹”牌某款电热毯的简易电路图。电源电压保持不变，是电热毯加热的电热丝，是定值电阻，该电热毯的额定电压为。当开关闭合时，电热毯处于高温加热状态，其额定加热功率为；当开关断开时，电热毯处于低温加热状态。求：

（1）该电热毯的电热丝的阻值大小；
（2）该电热毯处于正常工作的高温加热状态时，消耗的电能大小；
（3）若的阻值为，则当该电热毯处于低温加热状态与高温加热状态时，其中的电热丝所消耗的电功率大小之比。
20．有一种车床用的照明灯泡，规格为“36V1A”．现在将该照明灯泡与一个定值电阻R并联接入如图所示电路中，电源电压保持不变．闭合开关S，照明灯泡正常发光，电流表示数为1.5A．求：
照明灯泡正常发光时的电阻．通过定值电阻R的电流．整个电路消耗的电功率．
21．小明家买了一个家用电吹风，其简化电路如图甲所示，主要技术参数如下表乙．

由于热风功率看不清，小明决定，利用家庭中的电能表和钟表来测定电吹风吹热风时的电功率．于是，他将电吹风单独接入家庭电路中，电吹风在吹热风状态下工作2min，小明发现电能表指示灯闪烁了64次．求：
（1）电吹风吹冷风时，通过电动机的电流是多大？
（2）电吹风吹热风时的功率是多少？
（3）电吹风内电动机的电阻是1Ω，电吹风吹冷风时,1min产生的热量是多少？
五、作图题（本大题共2小题，共4分）
22．在如图所示的电路中，以笔线代替导线，补两根导线，要求：①电键S闭合后，小灯才能发光．②向左移动滑动变阻器的滑片P,小灯泡L亮度不变；电流表的示数变大．
（_____________）

23．如下图，一质量分布均匀的轻杆AB焊接于A点后悬挂于竖直墙壁的B点，轻杆的延长线过球心O，画出要使铁球刚好离开墙壁时的最小动力F1和阻力F2及阻力臂L2 ．

六、实验探究题（本大题共3小题，共15分）
24．几种测量仪器的测量结果如图所示

（1）图甲物体的长度为_____cm
（2）图乙中温度计的读数为_____℃
25．在探究“凸透镜成像规律”时，测得的物距和像距的数据如下表所示。将凸透镜固定在光具上35cm刻线处，将点燃的蜡烛放置在光具座上5cm刻线处，移动光屏，使烛焰在光屏上成清晰的像（如图所示）

序号
物距u/cm
像距v/cm
1
30.0
15.0
2
20.0
20.0
3
15.0
30.0
（1）该凸透镜的焦距是_____cm。
（2）如图所示的成像特点与_____（选填“照相机”“幻灯机”或“放大镜”）成像的原理相同：保持凸透镜不动，把蜡烛向右移动5cm，要想在光屏上再次得到淸晰的像，应该把光屏向_____（选填“左”或“右”）移动一段距离，才能得到清晰的像，像将_____（选填“变大”“变小”或“不变”）。
26．小明同学在做“探究凸透镜成像规律”的实验中，先用焦距20cm的凸透镜甲进行实验，在光屏上得到了清晰的缩小，实像如图所示。

（1）他改用10cm的凸透镜乙继续进行实验，如果不改变发光体和凸透镜的位置，要在光屏上成清晰的像，光屏应向_____移动（选填“左”、“右”）。
（2）改用10cm的凸透镜乙继续进行实验时，光屏所成清晰的像偏下，要是光屏所成的像移动到光屏中央处位置，应使凸透镜向_____移动（选填“上”、“下”）。
（3）光屏上得到发光体清晰的像时，小明不小心用手指尖触摸到凸透镜，此时光屏上_____（选填“会有指尖的像、“会出现指尖的影子”、“发光体的像暗了一些”）。
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
A. 在同一水平桌面上运动的物体，接触面不变，压力不变， 受到的滑动摩擦力不变，故A错误；
B. 自行车的坐垫很宽，是在压力一定时，增大接触面积，减小压强，使人更舒服一些，故B错误；
C. 甲、乙两队拔河比赛虽然甲队获胜，但由于相互作用力等大，所以甲队对乙队的拉力等于乙队对甲队的拉力，故C正确；
D. 汽车紧急刹车时，由于人有惯性，会保持原有运动状态，会向前倾倒，故D错误。
2、D
【解析】
AB．都是说明声音遇到障碍物会被反射；
C．说明声波具有能量；
D．项说明声音的传播需要介质．
3、D
【解析】A. 研究磁场时，引入“磁感线”，是模型法的应用；
B. 用速度公式来引入功率公式，是类比法；
C. 保持受力面积不变，探究压力的作用效果与压力的关系，是典型的控制变量法的应用；
D. 探究同一直线上二个力的合力与分力的关系时，采用了等效替代法；
故D符合题意。
点睛：控制变量法是初中物理实验最常用的实验方法，当一个结果受多个因素的影响时都使用此方法进行实验，实验时让一个因素变化，而其它因素都控制相等或相同即控制变量。
4、C
【解析】
玻璃泡中的碘吸热热升华为紫色的碘蒸气，故玻璃泡内弥漫了紫色的碘蒸气；
A．正在消融的冰凌，固态变为液态，是熔化过程；
B．花朵上形成的露珠，是水蒸气遇冷液化形成的；
C．冬天冰冻衣服晾干，冰直接变为水蒸气，是升华过程；
D．冬天形成的雾凇，水蒸气直接变为固态的冰晶，为凝华过程；
故选C。
牢记升华和凝华的概念，即物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华．
5、D
【解析】
凸透镜成倒立、放大实像时，物体在一倍焦距到二倍焦距之间，故可知，焦距应大于15cm小于30cm；四个选项中只有D项中的18cm符合题意，故应选D．
6、D
【解析】
A．故宫午门雁翅楼在水中形成的倒影，属于平面镜成像，是由光的反射形成的，不符合题意；
B．日光下故宫日晷晷针形成的影子，是由光的直线传播形成的，不符合题意；
C．故宫东华门在汽车后视镜里形成的像，是凸面镜成像，是由光的反射形成的，不符合题意；
D．透明水晶球相当于凸透镜，故宫角楼可以通过透明水晶球成的倒立的像（即“倒影”），是由光的折射形成的，符合题意．
7、B
【解析】
由图可知，甲滑轮组绳子的有效股数n1＝3，乙滑轮组绳子的有效股数n2＝4，
由题意可知，甲滑轮组只有1个动滑轮，乙滑轮组是2个动滑轮，两滑轮组中动滑轮的重力不相等，但提升物体的重力相等，
所以，忽略绳重与摩擦时，由F＝（G+G动）可知，F1＝（G+G动），F2＝（G+2G动），物重和动滑轮重的关系未知，拉力大小无法比较，故A错误；
因忽略绳重与摩擦时，克服物体重力做的功为有用功，克服动滑轮重力做功为额外功，克服物体和动滑轮总重力做的功为总功，且两物体提升相同高度，所以，由W＝Gh可知，有用功相同，而右图是两个动滑轮，所以右图中拉力做的总功大于左图，则W2＞W1；
由η＝×100%可知，两滑轮组的机械效率关系为η1＞η2；
因两物体提升相同高度用的时间相等，
所以，由P＝可知，拉力做功的功率关系为P1＜P2，故B正确，CD错误．
8、B
【解析】
把A、B放在水中都能漂浮，所以它们受到的浮力都等于它们的重力，由于A、B的重力相等，所以两个球受到的浮力相等，则浮力之比为 1：1，故CD错误。
A露出水面的体积是自身体积的，
所以由漂浮条件和阿基米德原理可得：ρAgVA＝ρ水g（1﹣）VA，
解得ρA＝ρ水；
B露出水面的体积是自身体积的，
所以由漂浮条件和阿基米德原理可得：gVB＝ρ水g（1﹣）VB，
解得＝ρ水；
所以ρA：ρB＝ρ水：ρ水＝4：3，故B正确；
重力相同的实心物体A和B，所以mA＝mB，
两球的体积之比为VA：VB＝：＝×＝＝3：4，故A错误；
9、B
【解析】
A、由生活经验可知，小球弹跳的高度会越来越低，则根据小球运动的轨迹，小球运动时先后经过2、3、1 三个位置，故A错误；
BCD、小球在1、2 位置的高度相同，所以重力势能相同；小球在运动过程中，由于受空气阻力的作用、与地面的碰撞，会消耗一部分机械能，所以小球的机械能逐渐减小，则小球在1 位置的机械能比 2 位置小；由于机械能等于动能与势能之和，所以，小球在1 位置的动能也比 2 位置小；由此可知，小球在1 位置的动能、机械能比2 位置都小，故B正确，CD错误。
10、B
【解析】
A.物质会有固态、液态、气态，是由于分子间的排列及分子间的相互作用力不同，故正确；
B. 组成物质的分子时刻都在做无规则的热运动，固体中，分子间作用力很大，分子在各自的平衡位置附近运动，故错误；
C. 固体会因吸收热量后，内部分子的运动会加剧，会使固体结构发生变化，变成液体，故正确；
D. 分子间的距离变大时，分子间的引力和斥力都在减小，斥力减小得更快，气体分子间的距离较大，引力和斥力都很小，分子间作用力几乎为零，故正确。

二、多选题（本大题共3小题，共12分）
11、BC
【解析】
由电路图知道，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．
B．当滑片位于b端时接入电路中的电阻最大，电路的总电阻最大，电路中的电流最小，由图乙知道，电路中的最小电流是：I小＝0.2A，电压表的示数是U2＝3V，由I＝知道，滑动变阻器的最大阻值是：R2＝＝15Ω，当滑片位于a端时，接入电路中的电阻为零，电路中的电流最大，所以,滑动变阻器的阻值范围是 0～15Ω，故B正确；
A．由于串联电路中总电压等于各分电压之和，所以，当滑片位于b端时电源的电压是：U＝I小R1+U2＝0.2A×R1+3V；当滑片位于a端时，接入电路中的电阻为零，电路中的电流最大，由图乙知道，电路中的最大电流是：I大＝0.6A，电源的电压是：U＝I大R1＝0.6A×R1，由于电源的电压不变，所以，0.2A×R1+3V＝0.6A×R1，由此解得：R1＝7.5Ω，电源的电压是：U＝I大R1＝0.6A×7.5Ω＝4.5V，故A错误；
C．当电路中的电流最大时，电路消耗的总功率最大，则P大＝UI大＝4.5V×0.6A＝2.7W，故C正确；
D．由图乙知道，电路中电流为0.2A时，电阻R1消耗的最小功率是：P1小＝I小2R1＝（0.2A）2×7.5Ω＝0.3W，故D错误．
12、ACD
【解析】
开关都闭合时，R1、L、a表并联，若a为电流表会造成灯泡短路，所以a为电压表，若b为电压表，R1与L、R2与变阻器并联，然后它们串联，由串联电路的分压特点可知，滑片移动时，灯泡两端的电压会发生变化，灯L不可能一直正常发光，所以b应为电流表，故A正确；
只闭合S1时，R1与滑动变阻器串联，将P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路的电流减小，可得，R1两端的电压变化量ΔU1=U1′-U1=IR1-I′R1=（I-I′）R1，R1两端的电压变化量与电流变化量的乘积为（I-I′）2R1，R1的功率变化量：ΔP1=I2R1-I′2R1=（I2-I′2）R1=（I-I′）（I+I′）R1，由（I+I′）＞（I-I′）可知，（I-I′）（I+I′）R1＞（I-I′）2R1，所以，R1两端的电压变化量与电流变化量的乘积不等于其电功率的变化量，故B错误；
只闭合S2时，灯泡L与变阻器串联，两电表都断路，滑片移动，两电表示数都不变，将P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，由串联电路的分压特点可知，灯泡的电压变小，由P=UI可知，灯泡的实际功率变小，灯泡变暗，故C正确；
只闭合S1和S3时，电路为R1的简单电路，滑动变阻器被短路；再闭合S2，电阻R1与灯泡并联，因为并联电路的总电阻比任何一个分电阻小，所以总电阻减小，根据P=可知电路耗的功率变大，故D正确。
13、AB
【解析】
小车匀速运动，说明小车受到的力是平衡力，所以，当突然剪断轻绳时，在水平方向上小车只受向左的摩擦力，由于此时摩擦力方向与小车的运动方向相反，所以小车将做减速运动，其运动越来越慢，而不会立即停止运动，故A正确，CD错误；在剪断轻绳时，小车对接触面的压力不变，接触面的粗糙程度不变，所以，受到的摩擦力大小不变，故B正确．

三、填空题（本大题共5小题，共10分）
14、动能与重力势能可以相互转化 运动和静止具有相对性 温度计的示数高低
【解析】
(1)图甲的滚摆实验中，重力势能减小时，动能增加，相反，动能减小时，重力势能增加，二者可以相互转化；这说明动能与重力势能可以相互转化；
(2)图丙小明和小华认为火车的运动情况不同，是因为它们选择的参照物不同，说明物体的运动和静止是相对的；
(3)为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断燃料的热值大小，
15、40 2
【解析】
已知：OA：AB＝3：1，则OA：OB＝3：4，
由杠杆平衡条件得：F×OA＝G×OB，
所以，F＝G＝×30N＝40N。
动力做的功为：W＝Fs＝40N×0.1m＝4J，
动力做功的功率为：P＝＝＝2W。
16、高 音色
【解析】
音调指声音的高低，物体振动的频率越大，其发出声音的音调越高；音色是由发声体本身决定的，不同的发声体，其音调和响度可能相同，但音色一般不同，所以“辨音识人”，判断的主要依据就是声音的音色。
17、2 3.4 2.7×103
【解析】
将它浸没到水中时，所受浮力是：F浮=ρ水gV排=1×103 kg/m3×10N/kg×2×10-3 m3 =2N；则测力计的示数是：F=G-F浮=5.4N-2N=3.4N；金属块的质量是：m=G/g=5.4N/10N/kg=0.54kg，金属块的密度：ρ=m/V=0.54kg/2×10-4 m3=2.7×103 kg/m3
18、＜ ＜
【解析】
如图所示，液体的深度相同，甲容器内部液体的体积大于乙容器内部液体的体积，据ρ=m/V可知，由于两种液体的质量相同，所以甲液体的密度小于乙液体的密度，据p=ρgh得，甲的密度小，所以甲液体对容器底的压强小，即p甲 ＜p乙 ，液体的质量相同，杯子的质量相同，所以总质量相同，总重力相同，此时桌面所受杯子的压力等于杯和液体的总重力，两杯对桌面的压力相同，据p=F/S可知，乙容器对桌面的接触面积小，所以乙容器对桌面的压强大于甲容器对桌面的压强，即p甲′＜p乙′．

四、计算题（本大题共3小题，共29分）
19、（1）440Ω（2）1.98×105J（3）4:25
【解析】
（1）当开关S闭合时，只有R1的简单电路，R1的阻值R1===440Ω；
（2）电热毯处于高温加热状态时，30min消耗的电能W=P额t=110W×30×60 s=1.98×105J；
（3）当开关S断开时，电热毯处于低温加热状态，R1、R2串联，，
低温状态下电路中的R1的功率P低温=I2R1=（0.2A）2×440Ω=17.6W，
两种状态下电阻R1的电功率之比：17.6W:110W=4:25。
答：（1）R1的阻值为440Ω；
（2）该电热毯处于高温加热状态时，10min消耗的电能为1.98×105J；
（3）当该电热毯处于低温加热状态与高温加热状态时，其中的电热丝所消耗的电功率大小之比为4:25。
20、（1） ；（2） ；（3）
【解析】
（1）由照明灯炮标有“36V1A”含义，由欧姆定律I=，求照明灯炮正常发光时的电阻：
（2）分析电路的连接，由灯正常发光，判断电源电压；由并联电路电流的规律，求通过R的电流；
（3）根据P=UI求整个电路消耗的电功率．
【详解】
(1)照明灯炮,规格为“36V1A”,表示灯的额定电压为36V,额定电流为1A,由欧姆定律I=得照明灯炮正常发光时的电阻：
RL===36Ω；
(2)原电路中，L与R并联，电流表测量总电流，因灯正常发光，故电源电压为36V，通过灯的电流为1A，由并联电路电流的规律，通过R的电流：
IR=I−IL=1.5A−1A=0.5A；
(3)整个电路消耗的电功率：
P=UI=36V×1.5V=54W.
21、（1）0.5A；（2）1200W；（3）15J
【解析】
（1）当吹冷风时，只有电动机工作，P1=110W，由P=UI可得，通过电动机的电流：I1==0.5A；
（2）电吹风吹热风时的功率是：P==1.2kW·h=1200W
（3）电吹风吹冷风时，1min=60s内电流通过电动机产生的热量：Q=I12R1t=(0.5A)2×1Ω×60s=15J；
答：（1）电吹风吹冷风时，通过电动机的电流是0.5A；
（2） 电吹风吹热风时的功率是1200W；
（3）电吹风内电动机的电阻是1Ω，电吹风吹冷风1min产生的热量是15J．

五、作图题（本大题共2小题，共4分）
22、
【解析】
电键S闭合后，小灯才能发光，说明电键S在干路中；向左移动滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变大，说明灯与变阻器并联，电流表与变阻器串联，并且变阻器的左下接线柱连入电路中，如下图所示：

23、
【解析】
试题分析：由图知，当力F1作用在球的下边缘，且与通过AB的直径垂直时，动力臂最长，
由图知，球对杆的拉力方向竖直向下，阻力的方向竖直向下，阻力臂既支点到阻力作用线的距离，其受力图如图所示：

六、实验探究题（本大题共3小题，共15分）
24、2.65±0.2 -4
【解析】
（1）图甲中刻度尺分度值为1mm，读数应估读到mm值的下一位．物体左端读数为1.00cm，右端读数为3.65cm，则物体的长度为3.65cm-1.00cm=2.65cm．（2.63~2.67cm均可）
（2）图乙中温度计的分度值为1℃，温度计中液面在零刻度线以下，则应从零刻度线往下读，读数为-4℃．
25、10.0 照相机 右 变大
【解析】
（1）由表格可知，当u＝v＝2f＝20.0cm，解得f＝10.0cm；
（2）图中，物距大于像距，成倒立缩小的实像，此时光屏上能得到一个倒立、缩小的实像，照相机就是根据此原理工作的；将蜡烛向右移动5cm，物距变小，则像距变大，像变大，要在光屏上得到清晰的像应将光屏远离透镜，即向右移动一段距离，才能得到清晰的像，光屏上的像变大；
26、左上发光体的像暗了一些
【解析】
（1）由“先用焦距为20cm的透镜甲进行实验，在屏上得到清晰缩小的实像”可知，此时u＞2f，f<v<2f，即像距在20cm以外；
当改用焦距为10cm的透镜乙继续实验，不改变发光体和凸透镜的位置，物距一定也大于二倍焦距，像距为f<v<2f，即像距大于10cm小于20cm，结合图可知，要在光屏上成清晰的像，光屏应靠近透镜，即向左移动；
（2）根据光线过光心不改变方向，即物体、凸透镜、像，三者的中心在一直线上，若像成在光屏的下方，要使像成在光屏的中央位置，应使凸透镜向上移动；
（3）不小心用手指指尖触摸了凸透镜，由于凸透镜的其他部分仍能会聚光线而成像，所以光屏上呈现的仍然是烛焰完整的像，只是此时的像比手指指尖触摸前的像要暗一些。
要理解凸透镜成像的过程，若发光点经过凸透镜在另一侧成像，则从该点发出的射到凸透镜上的所有光线经过折射都会相交于像点，所以挡住一部分凸透镜时，只是成像的光线减少了，所成的像变暗，其它性质都不变。
