四川省凉山州西昌市2026年初三下学期第四次质量检测试题物理试题试卷
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（　　）

A．灯L短路 B．灯L断路
C．滑动变阻器R2断路 D．定值电阻R1断路
2．下列现象不可能出现的是
A．的水也可以沸腾
B．冰不经过熔化也可以变成水蒸气
C．从冰箱里用手直接取冷冻食品有时会感到“粘”手
D．冬天，戴眼镜的人从室内走到室外，眼镜上会出现小水珠
3．如图所示电路，电源电压恒定，R1、R2为定值电阻．只闭合S1，电压表的示数为U1，电流表的示数为I1，下列说法正确的是

A．电源电压等于 U1
B．再闭合 S2，电压表的示数不变，电流表的示数变大
C．断开 S1，只闭合 S2，电压表的示数为 U2，电流表的示数为 I2，则 U2＞U1，I2＞I1
D．断开 S1，同时闭合 S2、S3，电压表的示数为 U3，电流表的示数为 I3，则 U3＝U1，I3＞I1

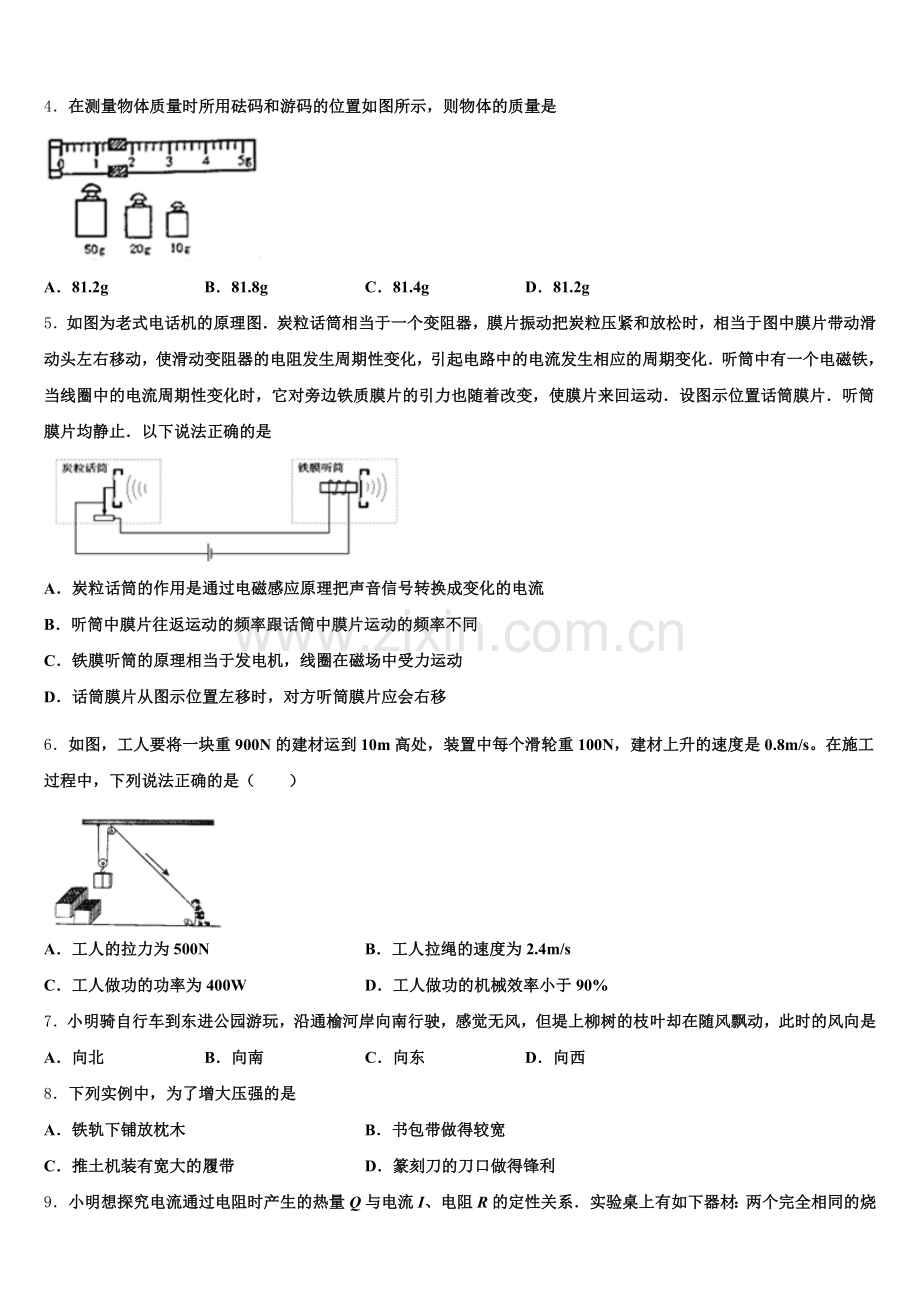

4．在测量物体质量时所用砝码和游码的位置如图所示，则物体的质量是

A．81.2g B．81.8g C．81.4g D．81.2g
5．如图为老式电话机的原理图．炭粒话筒相当于一个变阻器，膜片振动把炭粒压紧和放松时，相当于图中膜片带动滑动头左右移动，使滑动变阻器的电阻发生周期性变化，引起电路中的电流发生相应的周期变化．听筒中有一个电磁铁，当线圈中的电流周期性变化时，它对旁边铁质膜片的引力也随着改变，使膜片来回运动．设图示位置话筒膜片．听筒膜片均静止．以下说法正确的是

A．炭粒话筒的作用是通过电磁感应原理把声音信号转换成变化的电流
B．听筒中膜片往返运动的频率跟话筒中膜片运动的频率不同
C．铁膜听筒的原理相当于发电机，线圈在磁场中受力运动
D．话筒膜片从图示位置左移时，对方听筒膜片应会右移
6．如图，工人要将一块重900N的建材运到10m高处，装置中每个滑轮重100N，建材上升的速度是0.8m/s。在施工过程中，下列说法正确的是（　　）

A．工人的拉力为500N        B．工人拉绳的速度为2.4m/s
C．工人做功的功率为400W D．工人做功的机械效率小于90%
7．小明骑自行车到东进公园游玩，沿通榆河岸向南行驶，感觉无风，但堤上柳树的枝叶却在随风飘动，此时的风向是
A．向北 B．向南 C．向东 D．向西
8．下列实例中，为了增大压强的是
A．铁轨下铺放枕木 B．书包带做得较宽
C．推土机装有宽大的履带 D．篆刻刀的刀口做得锋利
9．小明想探究电流通过电阻时产生的热量Q与电流I、电阻R的定性关系．实验桌上有如下器材：两个完全相同的烧瓶，瓶内装有质量和初温相同的煤油（R1>R2），还有满足实验要求的电源、滑动变阻器、开关、导线．他连接了如图所示的电路进行实验，下列说法正确的是

A．此实验探究的是Q与R的关系
B．温度计示数变化的大小反映电阻丝中电流的大小
C．闭合开关一段时间，温度计A比B的示数变化小
D．闭合开关一段时间，电流通过两个电阻丝产生的热量相等
10．从图中得到的信息中，正确的是
A．图甲说明物体所受的重力跟它的质量成反比
B．图乙表示物体正以5m/s的速度作变速运动
C．图丙告诉我们小灯泡的电阻值是固定不变的
D．图丁警示我们一个多世纪以来人类能源消耗急剧增长
二、填空题（本大题包括7小题，每小题2分，共14分）
11．人们在公园散步，闻到发出的梅花清香，这是_____现象；人们泡温泉时身体会变热，这是通过_____的方式改变了身体的内能的缘故．
12．某家用白炽灯上标有“220V 40W”字样，其中额定功率40W表示的物理意义是_____________；在生活中，人们还常用千瓦·时（kW·h）作为_________的单位，千瓦·时也称为“度”，1度电可供“220V 40W”的白炽灯正常工作________h.
13．如左图所示的杠杆（自重和摩擦不计），O为支点，A处挂一重为100N的物体，为保证杠杆在水平方向平衡，在中点B处施加一个最小的力为_____N；如右图所示，用滑轮组匀速提升重物，已知物重270N，每个滑轮重30N，不计绳重及摩擦，则拉力大小为_____N。

14．跳台滑雪比赛时（如图所示），运动员在跳台上的助滑道下滑过程中，运动员的重力势能不断转化为运动员的________能；于台端飞出后，由于运动员具有___________他会在空中继续向前飞行；同时他在空中始终受到竖直向下的_________力作用，因此他最终会落在低处的雪道上。
15．某实验小组分别用如图所示的甲、乙两个滑轮组匀速提起相同的重物。每个滑轮的重量相同，不计绳重及摩擦，则拉力的大小关系为F1_____F2，机械效率的大小关系为η甲_____η乙（两空均选填“＞”、“＜”或“＝”）。

16．如图所示，货物重6×103N，动滑轮重10N，起重机将货物匀速提升10m。这个过程中，起重机对货物做功为_____J；若起重机的机械效率为80%，则起重机做的额外功为_____J。

17．近几年有许多重大火灾都是因线路连接处接触不良造成的，教训十分深刻．线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时该处的电阻将_____（填“变大”或“不变”或“变小”），在该接触处就会产生局部过热升温，接触处的电阻又随温度的升高而______（填“变大”或“不变”或“变小”），从而形成电热的逐步积累和恶性循环，以致引发火灾．如图所示的电路中，A、B两点均是螺丝口灯的螺旋套上的点，当电路中两开关都断开时，用测电笔分别测试A、B两点，能使测电笔氖管发光的是______点（选填“A”或“B”）．

三、作图、实验与探究题（本大题包括5小题，共34分）
18．在图中地面上的人利用滑轮组拉起物体的绕线方式．
（______）

19．光从空气斜射入水中，反射光线如图所示，请画出对应的入射光线和折射光线的大致位置．
（______）

20．在用弹簧测力计测水平拉力前，先要在水平方向进行_____，如图(a)所示的弹簧测力计的示数为_____牛．在“探究平面镜成像的特点”实验中，为便于确定像的位置采用_____作为平面镜．如图(b)所示的电压表的示数为_____伏．

21．如图所示是小伟要探究“滑动摩擦力的大小与什么因素有关”的实验，
实验中小伟应该用弹策测力计水平________拉动木块在长木板上滑动，这样做是根据________的知识得出拉力等于摩擦力，从而测出木块所受的摩擦力的大小。小伟要探究滑动摩擦力的大小与压力的关系，他应该选择________如果选择甲和丙两幅图，则得到的结论是：________实验中采用的研究方法是________，通过实验得到的结论是：滑动摩擦力的大小与________和________有关.
22．某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3. 8 V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω 1 A”，图甲所示是该实验小组没有连接完整的电路。

（1）请你用笔线代替导线，在图甲中把电路连接完整。
（_____）
（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因应该是_______
A．电流表内部断路了 B．灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
（3）排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为________A，小灯泡的额定功率为_________W。

（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向____（选填“左”或“右”）端滑动。
（5）测量小灯泡的电功率________（选填“需要”或“不需要”）多次测量求平均值，原因是_____。
（6）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该实验所测小灯泡电功率偏_________（选填 “大”或“小”）。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图所示，在纪念中国抗日战争暨世界反法西斯战争胜利70周年大阅兵中，我国展示了国产05式高速两栖突击车，它是当今世界上水上速度最快的中型两栖突击车．该两栖突击车的总质量为2.9×104kg，发动机的功率为106W，每条履带与地面接触面积为2m2，海上最大行驶速度为40km/h．g取10N/kg，求：
突击车静止在水面上时，受到的浮力多大？突击车停在水平地面上，对地面的压强多大？突击车在海上以最大速度行驶0.8km，发动机做功多少？
24．如图所示，R0、Rx为定值电阻，其中R0＝10Ω．开关S断开时，电流表的示数为0.6A；开关S闭合时，电流表的示数为0.8A．若电源电压不变．求：

（1）电源电压；
（2）电阻Rx的阻值：
（3）开关S闭合时，通电1min，电阻Rx产生的热量．
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、B
【解析】
若灯被短路，则电路是R1、R2串联的电路，此时，灯泡不亮，电压表有示数，测的是电源电压，所以A是可能的；如果灯丝断路，则整个串联电路都没有电流，电压表也不会有示数，所以B是不可能的；若R1或R2断路，则电流可以从电源正极经开关至电压表、灯泡到电源负极，这一回路是有微弱电流的，电压表也有示数，所以这都是可能的．综上所述，B符合题意。
2、D
【解析】
A、随着海拔高度的升高，大气压强将降低；液体的沸点随着气体压强的降低而降低。因此水在90℃时也会沸腾。故A不合题意。
B、冰可以由固态直接变成气态水蒸气，这是升华现象，比如冬天冰冻的衣服也会变干。故B不合题意。
C、从冰箱里用手直接取冷冻食品有时会感到“粘”手，这是因为手表面的水分遇冷凝固的原因。故C不合题意；
D、从室外进入室内后，眼镜的温度很低，而室内的水蒸气遇到冷的镜片发生液化形成小水珠，附着在镜面上，使镜片模糊。而从室内走向室外，室外的温度很低，空气中的水蒸气不会液化。故D符合题意；
3、C
【解析】
A.只闭合S1时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以电路中的电流： ，电压表的示数为 ＜U，故错误；
B. 再闭合S2后，R1被短路，电路为R2的简单电路，电压表测R2两端的电压，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以电路中的总电阻变小，由 可知，电路中电流变大，R2两端的电压变大，即电压表和电流表的示数均变大，故错误；
C. 断开 S1，只闭合 S2时，电路为R2的简单电路，电压表测电源两端的电压，电流表测电路中的电流，此时电流表的示数＞，即I2＞I1，此时电压表的示数等于电源的电压，则U2＝U＞U1，故正确；
D. 断开 S1，同时闭合 S2、S3时，R1与R2并联，电流表测干路电流，电压表测电源两端的电压，此时电压表的示数U3＝U＞U1，因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，所以电流表的示数＞，即I3＞I1，故错误．
4、C
【解析】
由图可知，天平标尺的分度值为0.2g，游码所对应的刻度为1.4g，
则物体的质量m＝50g+20g+10g+1.4g＝81.4g．故C正确，ABD错误．
5、D
【解析】
A、炭粒话筒的作用是通过声音的振动引起炭粒电阻的变化，把声音信号转换成变化的电流，故A错误； B、听筒中膜片往返运动的频率跟话筒中膜片运动的频率相同，这样才能保证声音不会“失真”，故B错误； C、听筒是把强弱变化的电流通过磁场对电流的作用转化成声音的信号的，铁膜听筒的原理相当于电动机，故C错误； D、读图可知，话筒膜片从图示位置左移时，变阻器接入电路的电阻变大，则电路中电流变小，右侧电磁铁的磁性减弱，对铁膜听筒的吸引力变小，所以对方听筒膜片应会右移，故D正确． 故选D．
点睛：（1）话筒把声信号转换成电信号，听筒将电信号转换成声信号；二者的频率相同；（2）电话的听筒是把强弱变化的电流通过磁场对电流的作用转化成声音的信号的；（3）根据话筒中变阻器的滑片位置变化，判断电路中电流的变化，再确定电磁铁的磁性变化，从而做出判断。
6、D
【解析】
由两根绳子承担物重，动滑轮和建材总重为1000N，由于有摩擦和绳子自身的重量，所以工人的拉力应大于500N，故A错；工人拉绳的速度应是物体上升速度的2倍为1.6m/s，故B错；若部考虑绳重和摩擦，工人做功的功率为P=Fv绳=500N×1.6m/s=800W，由于有摩擦和绳子自身的重量，所以工人做功的功率应大于800W，故C错；对物体做的有用功为W有=Gh=900N×10m=9000J，而拉力做的总功应大于1000J，所以工人做功的机械效率小于90%，故D正确；应选D．
7、B
【解析】
小明骑车向南行驶，以自己作为参照物，他骑车的速度与风速相同，所以感觉无风，此时的风向应是向南．
以柳树作为参照物，会看到堤上柳树的枝叶却在随风飘动．
所以B正确，ACD错误．
答案为B．
8、D
【解析】
A．铁轨下铺设枕木，是在压力一定时，通过增大受力面积来减小压强，不符合题意．
B．书包带较宽，是在压力一定时，通过增大受力面积来减小书包对肩膀的压强，不符合题意．
C．推土机用宽大的履带，是在压力一定时，通过增大受力面积来减小对路基的压强，不符合题意．
D．篆刻刀的刀口做得锋利，是在压力一定时，通过减小受力面积来增大压强的，符合题意．
9、A
【解析】
A．由题意可知，电流相同，通电时间也相同，电阻不同，所以探究的是Q与R的关系，故A正确；
B．通电后电流通过电阻丝做功，产生热量被煤油吸收，使煤油的温度升高，通过观察温度计的示数变化来判断电流产生的热量的多少，故B错误；
CD．在时间相同时、电流相同时，电阻越大，产生的热量越多，温度计A比B的示数变化大，故CD错误；
10、D
【解析】
A图甲说明物体所受的重力跟它的质量成正比，关系是G=mg，故A错误；B图乙的速度与时间的图象，表示物体正以5m/s的速度做匀速直线运动，故B错误；C图丙中的图象是曲线，说明电压与电流不成正比；即告诉我们小灯泡的电阻值是改变的，故C错误；D图丁中可看出，开始时，能量消耗随年代的推移增长不大，而到后期，曲线呈直线上升趋势，说明人类能源消耗急剧增长，故D正确，故选D．

二、填空题（本大题包括7小题，每小题2分，共14分）
11、扩散 热传递
【解析】
组成物质的分子都在不停地做无规则运动；改变物体内能的方法：做功和热传递．
【详解】
因为花香分子永不停息的在做无规则运动，扩散到空气中，所以人们在公园散步，闻到梅花香花发出的清香；人在泡温泉的过程中，身体从水中吸收热量，所以身体会变热，这是通过热传递的方式改变了身体的内能．
12、白炽灯正常工作时，电流1秒做功40J 电能 25
【解析】
额定功率40W表示白炽灯正常工作时，电流1s内做功40J；在生活中，电能的单位常用千瓦·时（kW·h）；1度电可供“220V 40W”的白炽灯正常工作的时间t==25h．
13、200 150
【解析】
根据题中“为保证杠杆在水平方向平衡，在中点B处施加一个最小的力为”可知，本题考查杠杆平衡条件的应用。根据杠杆平衡条件，动力臂最大时，拉力最小，据此分析解答；根据右图，为一个定滑轮和一个动滑轮组成的滑轮组，承担重物和动滑轮重的绳子的股数n=2，根据拉力列式求解。
【详解】
为使拉力最小，动力臂要最长，拉力F的方向应该垂直杠杆向上，即竖直向上。即F竖直向上，动力臂OB最长，杠杆在水平位置平衡。
根据杠杆平衡条件：F×OB=G×OA，
所以；
由图可知，滑轮组承担动滑轮和物重的绳子的股数n=2，所以拉力的大小
；
14、动 惯性 重
【解析】
跳台滑雪比赛时，运动员在跳台上的助滑道下滑过程中，运动员的质量不变，高度减小，速度增大，运动员的重力势能减小，动能增大，故该过程是重力势能转化为动能的过程；运动员于跳台端飞出后，运动员能继续向前运动，是由于运动员具有惯性；运动员在空中始终受到竖直向下的重力作用，因此他最终会落在低处的雪道上。
15、＜ ＝
【解析】
（1）不计绳重及摩擦，
则拉力F＝（G物+G动），由图可知n1＝3，n2＝2，
则绳子受的拉力：F1＝（G物+G动），F2＝（G物+G动），
故F1＜F2；
（2）动滑轮重相同，提升的物体重和高度相同，根据W额＝G动h、W有用＝G物h可知，利用滑轮组做的有用功相同、额外功相同，则总功也相同，
则由η＝可知，两滑轮组的机械效率相同，即η甲＝η乙。
16、6×104 1.5×104
【解析】
在提升货物的过程中，起重机对货物做功：W有用=Gh=6×103N×10m=6×104J，
总功：W总===7.5×104J，则额外功：W额外=W总-W有用=7.5×104J-6×104J=1.5×104J。
17、变大 变大 A
【解析】
线路连接处由于接触不良，电流通过时受到的阻碍作用增大，因此电阻增大；
线路连接处相对于其他地方电阻增大,根据焦耳定律Q=I2Rt，在电流相同、时间相同的情况下产生了更多的热量，因此导致局部温度升高，接触处温度升高，使接触处的电阻进一步变大，产生更多的热量，使温度迅速升高，温度过高容易引发火灾．
左端的开关和灯泡:断开开关,A处还和火线相连, 测试A点,能使测电笔氖管发光.
右端的开关和灯泡:断开开关,切断火线,B处和火线断开, 测试B点,测电笔氖管不发光.

三、作图、实验与探究题（本大题包括5小题，共34分）
18、如图所示

【解析】
试题分析：由于人要站在地面上，所以从小明的手开始，先绕过定滑轮，然后再依次绕过动滑轮和定滑轮的框架钩，如上图所示．
考点：滑轮组的绕线
19、
【解析】
解：已知反射光线，首先过反射点作出法线，根据反射角等于入射角在法线右侧画出入射光线；再根据光从空气斜射入水中时，折射光线靠近法线偏折，折射角小于入射角，画出水中的折射光线．如下图所示：

点睛：已知反射光线，根据光的反射定律画出空气中的入射光线；再根据光的折射规律画出水中的入射光线．
20、调零 2.4 玻璃板 12
【解析】
由于弹簧测力计水平使用，弹簧测力计在使用前要进行水平方向调零，即把指针调到零刻线处；由图（a）可知弹簧测力计的示数为2.4N；在“探究平面镜成像的特点”实验中，为了便于确定像的位置和比较像与物体的大小是否相同，采用玻璃板代替平面镜；图（b）中电压表用的量程是0—15V，每一小格表示0.5V，电压表示数为12V．
21、匀速直线 二力平衡 甲、乙 压力一定时接触面越粗糙，滑动摩擦力越大 控制变量法 压力大小 接触面的粗糙程度
【解析】
根据题中“小伟要探究“滑动摩擦力的大小与什么因素有关”的实验”可知，本题是探究影响滑动摩擦力大小因素的实验，考查了控制变量法的应用，在分析实验现象得出结论的过程中，注意控制的变量和改变的量，得出影响因素。
【详解】
（1）实验中小伟应该用弹簧测力计水平匀速直线拉动木块在长木板上滑动，根据二力平衡的知识，这时拉力和摩擦力是一对平衡力，摩擦力等于拉力；
（2）要探究滑动摩擦力大小与压力大小的关系，要控制接触面的粗糙程度相同，压力大小不同，所以应选择甲、乙两次实验；
（3）对比甲、丙两图其压力大小相等，但其接触面的粗糙程度不同，结果测力计的示数不同，所以该实验说明：压力一定时接触面越粗糙，滑动摩擦力越大；
（4）实验中采用的研究方法是控制变量法；综合以上两次实验结果可得出的结论是：滑动摩擦力的大小与压力大小和接触面的粗糙程度有关。
22、 B 0.2 0.76 右 不需要 灯在不同电压下的功率不同 大
【解析】
(1)灯的额定电压为3.8V，故电压表选用大量程与灯并联，将变阻器的最大电阻连入电路中与灯串联，如下所示：

(2)A.若电流表内部断路了，则整个电路断路，两表都没有示数，不符合题意；
B. 若灯泡的灯丝断了，灯不亮，电流表没有示数，电压表串联在电路中，电压表测电源电压有示数，符合题意；
C. 若灯座内部出现了短路，则电压表没有示数，电流表有示数，不符合题意；
D. 若滑动变阻器的电阻线断了，则整个电路断路，两表都没有示数，不符合题意；
故选B；
(3)当灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其值为0.2A，小灯泡的额定功率为：P=UI=3.8V×0.2A=0.76W。
(4)测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，要增大灯电压，减小变阻器的电压，由分压原理，应将滑动变阻器的滑片向右端滑动。
(5)灯在不同电压下的功率不同，故不需要多次测量求平均值；
(6)根据并联电路电流的规律，电流表示数等于灯的电流与通过电压表电流大小和，故该电路主要是由于所测电流值偏大引起小灯泡电功率偏大的。

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）2.9×105N；（2）7.25×104Pa；（3）7.2×107J．
【解析】
（1）突击车静止在水面上时处于漂浮状态，受到的浮力和自身的重力相等，即浮力是：F浮=G=mg=2.9×104 kg×10N/kg=2.9×105 N；
（2）突击车停在水平地面上，对地面的压力是：F=G=2.9×105 N，
对地面的压强是：
（3）由 知道，突击车在海上以最大速度行驶0.8km行驶的时间是：=0.02h=72s，
由 知道，发动机做的功是：W=Pt=106 W×72s=7.2×107 J。
24、（1）6V；（2）30Ω；（3）72J．
【解析】
（1）当开关S断开时，电路为R０的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；
（2）当开关S闭合时，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R０的电流不变，根据并联电路的电流特点求出通过Rx的电流，根据并联电路的电压特点和欧姆定律求出Rx的阻值；
（3）根据可求通电lmin电阻Rx产生的热量．
【详解】
（1）当开关S断开时，电路为R０的简单电路，电流表测电路中的电流，
由可得电源电压：；
（2）当开关S闭合时，R０、Rx并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以通过R０的电流不变（仍然为0.6A），并联电路中干路电流等于各支路电流之和，通过Rx的电流：，并联电路中各支路两端的电压相等，所以电阻Rx的阻值：；
（3）开关S闭合时，R０、Rx并联，
通电lmin电阻Rx产生的热量：．
